PARAMETRY MĚŘENÉ NA DVOUPROUDÉM MOTORU

Transkript

1 PARAMETRY MĚŘENÉ NA DVOUPROUDÉM MOTORU EPR vstup NACT OLEJ OP,OT, OQ FF/ FU FP PALIVO EGT EPR výstup Obr.1 NK - nízkotlaký kompresor, VK - vysokotlaký kompresor, VT - vysokotlaká turbina, NT - nízkotlaká turbina

2 MĚŘENÍ TEPLOTY VÝSTUPNĆH PLYNŮ A HLAV VÁLCŮ Princip termočlánku s kompenzačním vedením Snímač teploty hlav válců Měřená teplota Obr.2 Srovnávací teplota Obr.3 Konstrukce termočlánkového snímače se zbržděnými plyny Konstrukce snímače se dvěma termočlánky Obr.4

3 MĚŘENÍ TEPLOTY VÝSTUPNÍCH PLYNŮ POMOCÍ ZAPOUZDŘENÝCH TERMOČLÁNKŮ a) b) Obr. 5

4 PŘÍKLAD PROPOJENÍ SNÍMAČŮ TEPLOTY VÝSTUPNÍCH PLYNŮ Obr. 6

5 Hodnoty výstupního napětí termočlánku Ch A pro T S = 25 o C Měřená teplota [ C] Měření magnetoelektrickým voltmetrem Výstupní napětí [mv] 4,1 8,13 12,21 16,4 20,65 Měřená teplota [ C] Výstupní napětí [mv] 24,9 29,13 33,26 37,33 41,27 Vyhodnocení napětí termočlánků Měření zpětnovazebním systémem Obr. 7 Magnetické pole Kompenzace teploty studeného konce termočlánku Obr. 8

6 Analogo-číslicový ukazatel teploty výstupních plynů TERMOČLÁNKY Obr.9

7 Mikroprocesorem řízený ukazatel teploty výstupních plynů TERMOČLÁNKY Obr.10

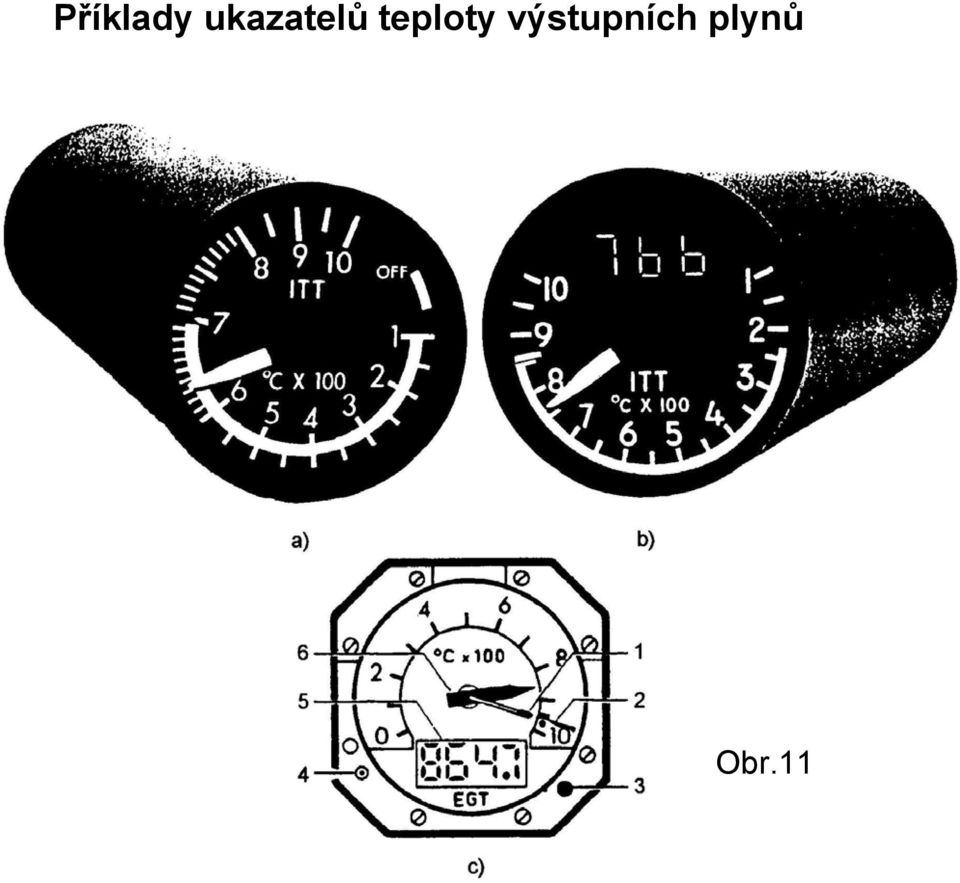

8 Příklady ukazatelů teploty výstupních plynů Obr.11

9 Měření teploty lopatek pyrometrem SENZOR TEPLOTY T m ČOČKA LOPATKA TURBINY STEPLOTOU T p VYODNOCENÍ SIGNÁLU UKAZATEL TEPLOTY INFRAČERVENÉ ZÁŘENÍ Obr.12

10 Pyrometrický senzor tepelného záření s termočlánky T m T m T S ývody napětí U v Vývody napětí U V T S napětí U v a) Základní uspořádání b) Konstrukce senzoru Obr.13

11 Měření otáček motoru Magneoindukční převodník otáček na výchylku Obr.14 1 Vstupní osa, 2 Kotoučky z magneticky měkkého materiálu, 3 Válečkové permanentní magnety, 4 Hliníkový kotouček, 5 Výstupní osa, 6 Pružina direktivního momentu

12 Systém pro měření otáček s magnetoindukčním převodníkem Impulsní snímač otáček s otevřeným magnetickým obvodem Obr.15 Obr.16

13 Impulsní snímače otáček s uzavřeným magnetickým obvodem 7 U i (t) α n l v n α 5 b) Detail zubové části rotoru a statoru 6 Obr.17 a) Magnetický obvod snímače 1 Rotor, 2 Permanentní magnet, 3 Magn. Obvod 4 Vzduchová mezera, 5 Rotorové zuby, 6 Statorové zuby, 7 Snímací cívka Idealizovaný průběh vodivosti a výst. napětí Φ(t) U i (t) Φ min Φ max Obr.18 t t

14 Snímač otáček vysokotlakého kompresoru s otočnými magnety Obr.19 Blokové schéma ukazatele otáček s impulsním snímače a zpracováním signálu přímým převodem signálu Obr.20

15 Blokové schéma ukazatele otáček s impulsním snímačem a zpracováním signálu pomocí čítače f N Blokové schéma obvodů pro vyhodnocení otáček nízkotlakého kompresoru Obr.21 Obr.22

16 Ukazatele otáček Obr.23

17 MĚŘENÍ TLAKOVÉHO POMĚRU EPR poměr tlaku na výstupu nízkotlaké turbiny a vstupu dmychadla EPR = p 4,95 /p 2 bezrozměrné rozsah 0 až 2 VYHODNOCENÍ POMĚRU TLAKŮ VÝSTUP K UKAZATELI DIFERENČNÍ PŘEVODNÍK BUZENÍ U D Z JÁDRO U V U REF BUZENÍ SPOJOVACÍ BLOK SONDA VSTPNÍHO TLAKU PT 2 SONDY VÝSTPNÍHO TLAKU PT 4.95

18 MĚŘENÍ TLAKOVÉHO POMĚRU V SYSTÉMU FADEC SYSTÉM FADEC KANÁL A PT 2 PŘEVODNÍK PT 2 - FREKVENCE f 2 VYSILAČ ARINC 429 EPR měř. MIKROPROCESOR K UKAZATELI PT 4.95 PŘEVODNÍK PT FREKVENCE f 4.95 POČÍTAČ TAHU K UKAZATELI EPR limit EPR povel PŘÍPUSŤ PALIVA,TEPLOTA VZDUCHU VÁHA LETADLA,

19 SONDY PRO SNÍMÁNÍ TLAKŮ PRO MĚŘENÍ EPR VÝSTUP TLAKU PT 2 KONEKTOR PRO SIGNÁL TEPLOTY SNÍMÁNÍ TLAKU PT 4.95 UMÍSTĚNÍ SNÍMAČŮ UÝSTUPNÍ TRYSKA NOSNÍK SNÍMÁNÍ TLAKU DUTINA PRUŽNÉ TĚSNĚNÍ PROUD VZDUCHU VSTUP TLAKU PT 2 VSTUP VZDUCHU PRO MĚŘENÍ TEPLOTY VSTUPNÍ SONDA SNÍMAČ TEPLOTY KRYT SNÍMAČE VÝSTUPNÍ SONDY

20 UKAZATEL TLAKOVÉHO POMĚRU (EPR) EPR limit EPR limit EPR měř EPR test EPR povel EPR měř TEST Nastavení EPR limit

21 MĚŘENÍ OKAMŽITÉ A CELKOVÉ SPOTŘEBY PALIVA (FF, FU) pístové motory od 200 do 1200 kg/h proudové motory od 300 do 8000 kg/h. Uspořádání turbinkového snímače průtoku paliva Konstrukce turbinkového snímače průtoku paliva

22 USPOŘÁDÁNÍ TURBINKOVÉHO SNÍMAČE PRŮTOKU PALIVA S HUSTOTNÍ KOREKCÍ

23 VYHODNOCENÍ OKAMŽITÉ A CELKOVÉ SPOTŘEBY PALIVA Vyhodnocení okamžité spotřeby paliva Mikroprocesorem řízený systém pro vyhodnocení okamžité a celkové spotřeby paliva

24 UKAZATELE OKAMŽITÉ A CELKOVÉ SPOTŘEBY PALIVA

25 MĚŘENÍ KROUTÍCÍHO MOMENTU Měření s převodem na tlak oleje v planetovém soukolí 1.Vnitřní ozubené kolo 2. Převodová kola 3. Klec převodových kol 4. Vnější ozubené kolo 5. Válce s tlakem oleje

26 VYHODNOCENÍ KROUTICÍHO MOMENTU POMOCÍ TLAKU OLEJE

27 MĚŘENÍ KROUTICÍHO MOMENTU POMOCÍ ŠIKMÝCH ZUBŮ

28 UKAZATEL KROUTICÍHO MOMENTU L 410

29 MĚŘENÍ KROUTICÍHO MOMENTU POMOCÍ TORZE HNACÍ HŘÍDELE Základní uspořádání

30 MĚŘENÍ KROUTICÍHO MOMENTU POMOCÍ TORZE HNACÍ HŘÍDELE Princip měření

31

32 UKAZATEL KROUTICÍHO MOMENTU U LETADEL ATR 42/72

33 MĚŘENÍ TLAKU OLEJE, PALIVA A PLNICÍHO TLAKU Tlakoměry oleje rozsah 0 až 80 PSI (1PSI = 6,8948 kpa ) Tlak paliva 0 až 120 PSI Starší motory olej 0 až 4 kg/cm2, palivo 0 až 60 kg/cm2 Náhradní obvod snímače Tenzometrický snímač s křemíkovou membránou Tlak paliva a oleje L 39

34 MĚŘENÍ TEPLOTY OLEJE A PALIVA Rozsah měření - 50 až +150 o C Odporové teploměry Pt, Ni α Pt = (3,85 až 3,91).10-3 C -1 α Ni = (6,17 až 6,75).10-3 C -1 Zpětnovazební ukazatel teploty oleje Teploměr s poměrovým ukazatelem

35 SDRUŽENÝ UKAZATEL TLAKU PALIVA A OLEJE A TEPLOTY OLEJE L 39

36 MĚŘENÍ MNOŽSTVÍ OLEJE 1.Plovákové snímače výšky hladiny s potenciometrickým nebo diferenčním indukčnostním snímačem. 2. Kapacitní snímače výšky hladiny paliva Plovákový potenciometrický snímač výšky hladiny s postupně spínanými kontakty

37 KAPACITNÍ SNÍMÁNÍ VÝŠKY HLADINY OLEJE Válcový kapacitní snímač výšky hladiny Náhradní obvod 2 πε0 C = C1 + C2 = + D2 ln D R p = ρ 2 π h D ln D [ ε1 ( l h) ε2 h]

38 ZÁKLADNÍ USPOŘÁDÁNÍ MŮSTKOVÉHO VYVAŽOVACÍHO OBVODU U v = 0 C C R S = N R A B AUTOMATICKY VYVAŽOVANÝ MŮSTEK
