1 Jiří Zelenka & Petr Čechura

2 O společnosti Ruckus Wireless Založena 2004 Sídlo Sunnyvale, California Business Low cost, high performance Smart Wi-Fi systems Zákazníci Více než dva miliony Ruckus-powered AP Finance Zisková společnost, vstupní kapitál ~50 mil $ od investorů Motorola, Telus, T-Mobile a Sequoia Zaměstnanci více než 500 celosvětově

3 Přehled zajímavých technologií Adaptivní antény QoS Mesh sítě Bezpečnost Adaptivní směrování signálu Přesné řazení dat pro jednotlivé uživatele a třídy QoS Chytré, rychlé a bezobslužné a bezdrátové spojení Pokročilá bezpečnost pro každého uživatele

4 Efektivní využití pásma - beamforming úprava výstupní charakteristiky vysílače vylepšení výsledného signálu, aby dorazil k požadovanému přijímači v co nejlepší kvalitě

5 MIMO: Beam Forming S Tx Beam Bez Forming Tx Beam Signál Forming přichází Signál ke klientu přichází sjednoceně ke klientu a jednotlivé roztříštěný odrazy se sčítají MIMO AP Výkon Provádí vysílač Snižuje efekt rušení sebe sama odrazy Zvyšuje SNR Funguje s ne-mimo i MIMO klienty

6 MIMO: Chip BeamForming MIMO AP MIMO STA TxBF odesílá stejná data přes jednotlivá rádia. Výhodou je možnost fázového posunutí s ohledem na umístění klienta, což umožňuje zvýšení úrovně přijímaného signálu Vysílání signálu s fázovým posunem Amplituda Amplituda Čas Zpoždění Zpoždění Amplituda Čas Příjem signálu zvýšení SNR Čas

7 MIMO: Prostorový multiplex 123 Datový stream Účastní se vysílač i přijímač Současný přenos různých dat v jednom čase Násobné zvýšení propustnosti Vyžaduje MIMO AP a klienty Vyžaduje dostatečnou kontrolu nad cestami, kterými je signál přenášen, aby bylo možné dosáhnout požadovaného výsledku

8 Teorie: sčítání a odčítání signálů

9 Jak funguje on-chip beamforming

10 On-Chip Beamforming: vždy stejně

11 SM a on-chip BF nikdy spolu

12 11n ve skutečném nasazení Některé 11n funkce zvyšují propustnost Některé 11n funkce zvyšují spolehlivost Ne všechny funkce lze spolu kombinovat Ale Chytré Ruckus funkce mohou pomoci

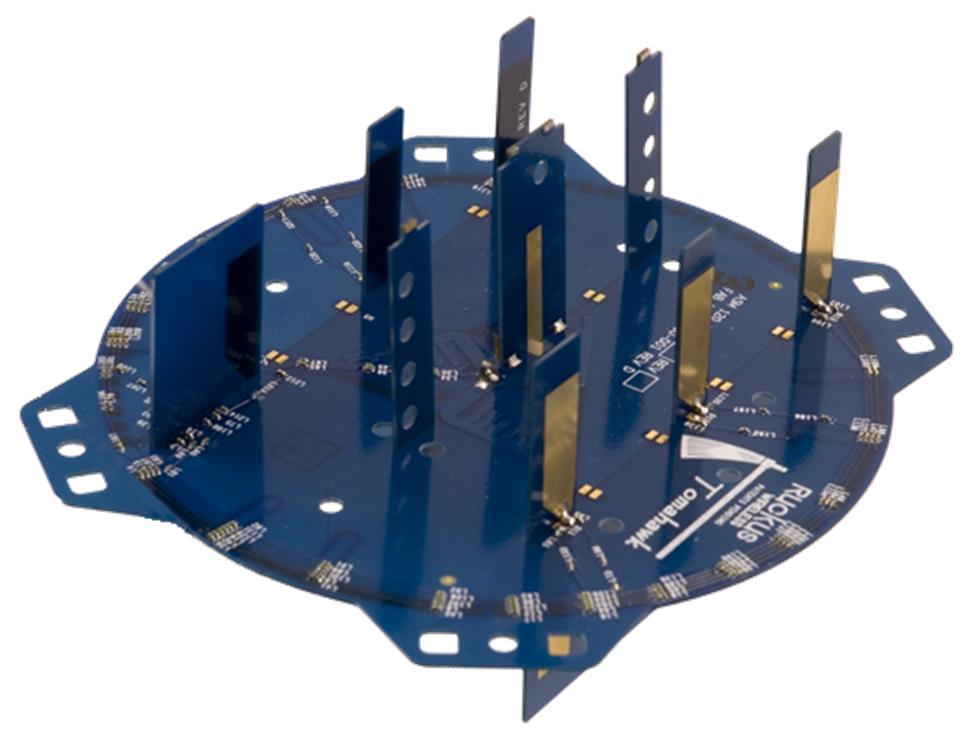

13 Chytré antény BeamFlex Horizontálně polarizované anténní segmenty Vertikálně polarizované anténní segmenty Vertikálně polarizované anténní segmenty Auto RF signal optimizer (Optimalizuje RF pokrytí podle umístění zařízení) Horizontálně polarizované anténní segmenty

14 BeamFlex + prostorový multiplex

15 On-chip beamforming vs BeamFlex Klasický Beamforming s fázovým posunem Omezené kombinace Plýtvání energií Úzce směrové laloky Ruckus BeamFlex s přepínáním antén Tisíce kombinací Efektivní využití energie Více tolerantní laloky

16 Kombinace beamformingu Problem Client Direction Best-of-Both-Worlds Solution 3dB 6dB 9dB AP + = Conventional TxBF Pattern Asymmetric BeamFlex AA Pattern Composite BeamFlex 2.0 AA + TxBF Pattern Better client connection NET RESULT TxBF alone 9dB > OF S I G N A L T O INTEFERENCE PLUS NOISE (SINR) IMPROVEMENT Composite AA + TxBF Less self-interference than symmetric TxBF pattern > 15dB OF INTEFERENCE M I T I G A T I O N

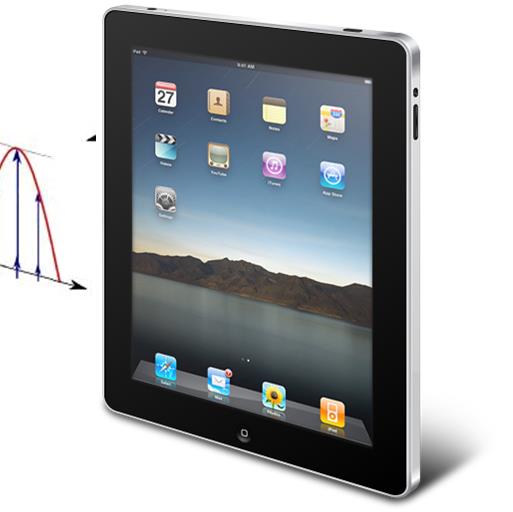

17 Adaptivní polarizační diverzita lepší příjem signálu od zařízení s malým výkonem lepší přenos k zařízením, které konstantně mění svoji orientaci

18 Potlačení rušení o Směrování antény snižuje rušení v určitých směrech AP o Předcházení rušení je důležitější než samotná síla signálu o Lepší propustnost o Více předvídatelné chování

19 Adaptivní anténa s možností směrování signálu

20 Redukce rušení Klient 1 Klient 2 Klient 4 Klient 3

21 Signal to Interference & Noise Ratio (SINR) Pokud čelíte rušení, tak hodnota SINR je to důležité Vyšší SINR = vyšší přenosové rychlosti a kapacita Jak zvýšit SINR? Zvýšit signál nebo snížit rušení Adaptivní (smart) anténa dělá obojí! SNR SINR Přijatý signál ČAS Šum pozadí

22 Co je ChannelFly? používá h podporuje většina současných klientů podporuje 2,4 i 5 GHz podporuje i mesh zapojení nevyžaduje skenování sítě na pozadí 500 Č AS (ms) 2, 4 G H z K A N Á L Y 0 P R O P U S T N O S T ( M b / s )

23 SmartCast QoS Automatická klasifikace dat Softwarové fronty dle uživatele a typu provozu Řízení provozu každého paketu pro minimalizaci kolísání a zpoždění Limitace šíře pásma na stanici Podpora standardních i U-APSD systémů úspory energie Konverze IPTV Multicast na Unicast pro spolehlivý přenos videa při využití adaptérů MF2111/5811/7111 IGMP channel change snooping

24 Airtime fairness obrana proti monopolizaci média klienty s nižší přenosovou rychlostí a/nebo horšími podmínkami (větší vzdálenost) chytré plánování přenosu férové rozdělení média pro jednotlivé klienty v čase vede k celkově vyšší kapacitě celé sítě a využití možností modernějších klientů

25 Bandsteering automatické převedení klientů z pásma 2,4 do pásma 5 GHz dnes prakticky jednoznačný nepoměr ucpaného pásma 2,4 GHz a relativně volného pásma 5 GHz méně i non-wifi rušení jako jsou mikrovlnné trouby, bezdrátové telefony, bluetooth pokud klient podporuje přenos v pásmu 5 GHz bude automaticky přepnut do tohoto pásma

26 SmartMesh Root AP (RAP) Zjednodušuje nasazení WLAN a její rozšíření Mesh AP (MAP) Přidávání AP dle požadavků bez nutnosti nové Ethernetové kabeláže Chytrá automatická topologie vyhodnocuje nejen sílu signálu ale i další přenosové parametry Automatické řešení výpadků BeamFlex automaticky zamezí možnému rušení sousedního AP Zabezpečené vzájemné rádiové spojení

27 SmartMesh příklad optimalizace

28 Redundance ZoneDirectoru Konfigurace všech ZoneDirectorů musí být identická V případě výpadku ZoneDirectoru AP vyhledají jiný ZD a automaticky se připojí Správce může síť omezit tak, aby využívala výhradně ověřená AP Internet Router Firewall IDS RADIUS/AD

29 Ruckus = opravdová Enterprise WiFi! BEAMFLEX PD-MRC Potlačování interferencí ZONEFLEX CHANNELFLY Optimalizace kapacity sítě ZONEDIRECTOR Flexibilita a škálovatelnost sítě SCG

30 Produktové portfolio

31 Ruckus Smart Wi-Fi Portfolio INDOOR HIGH END MIDRANGE LOW END 3X3, 3-stream dual-band ac 3X3, 3-stream dual-band n Mid-range dual band.11n Entry level dual band.11n Low-cost n Wi-Fi wall switch MANAGEMENT 6 to 50 Aps SME 50 to 500 APs Mid-range 50 to 1000 APs High end Up to 10K APs SP Gateway platform OUTDOOR Small cell + Wi-Fi Strand mount n Dual-band AC powered Dual-band n Dual-band sectorized Point to point and multipoint bridges

32 Model ZF7025 ZF7055 ZF7321 ZF7363 R300 ZF7352 /72 R700 ZF7982 Montáž Do zdi Do zdi/lišty Na zeď a strop Na zeď a strop Na zeď a strop Na zeď a strop Na zeď a strop Na zeď a strop Wi-Fi technologie n g 2.4/5 GHz (c) n 2.4 / 5 GHz n 2.4/5 (c) n 2.4/5 (c) n 2.4/5 GHz (c).11ac 2.4/5 GHz (c) n 2.4/5 GHz (c) Rádio 1x1:1 2x2:2 2x2:2 2x2:2 2x2:2 2x2:2 3x3:3 3x3:3 Anténa (počet elementů) Anténa počet kombinací - - TxBF 14 4+TxBF 12 + TxBF 21+TxBF 21+TxB F Zisk 2dBi 2dBi /3dBi 2dBi /3dBi 4dBi /- 10dB 4dBi /- 10dB 9dBi /- 17dB 8dBi /- 15dB 8dBi / - 15dB Polarizace (vert / horz) Podpora Smart Mesh Vertikální Duální Vertikální Vertikální - - Vertikál ní Duální Duální Duální Ethernet porty Podpora 802.3af PoE Koncová cena (US$) / C = concurent souběžně fungující rádia 2.4 a 5 GHz

33 ZoneFlex Indoor přístpové body n 3x3:3 900 Mbps Dual-band R ac 3x3: Mbps Dual-band Cena n 1x1:1 54 Mbps 2.4 GHz n 2x2:2 300 Mbps Dual-band n 2x2:2 300 Mbps Dual -band R n 2x2:2 600 Mbps Dual-band n 2x2:2 600 Mbps Dual-band 7372/ n 2x2:2 600 Mbps Dual-band Výkon (Rádiová technologie, kapacita, funkce)

34 Představujeme Ruckus ZoneFlex 7982 kombinuje on-chip (TxBF) a on-antenna (BeamFlex) beamforming 3x3: n dual-radio AP spektrální analýza (od verze SW 9.6) adaptivní polarizační diverzita airtime fairness bandsteering ChannelFly Možno nasadit jako stand-alone router s podporou NAT a DHCP

35 ZF7982 pod kapotou Zdířky pro uchycení na strop / zeď Duální rádia 3x3:3 (900 Mbps) Routing channel for cables Přes 3000 unikátních vyzařovacích patternů Vertikální a horizontální polarizace Release mechanism protected with security screw Integrated T-bar mount 5cm 20.3cm 2x 10/100/1000 Ethernet porty s 802.2af PoE Ukrytí kabelů Kensington Key zdířka 20.3cm 1kg

36 ZoneFlex R ac dual band 3x3:3 Access Point 1300 Mbps (5 GHz), 450 Mbps (2.4 GHz) 80 MHz šířka kanálu Modulace 256-QAM BeamFlex+, PD-MRC, TxBF Spektrální analýza 2x Gigabit Eth port Plně funguje pod 802.3af PoE nebo 12VDC Montáž strop, zeď, stropní podhledy, bezpečnostní kit Dostupné od ZoneFlex 9.8 / SCG Možno nasadit jako stand-alone router s podporou NAT a DHCP 4cm 15.8cm

37 ZoneFlex 7352 & streamový, Mobile-Ready přístupový bod s perfektním poměrem cena/výkon BeamFlex adaptivní antény, 128 patternů na pásmo Kombinuje TxBF a BeamFlex Mobile-Ready Adaptivní polarizační diverzita Spektrální analýza 6.2 (15.8cm) abgn 2x2:2 Access ZF 7372: Dual Band konkurenční ZF 7352: Single Band (2.4 GHz) 1.6 (4cm) 6.2 (15.8cm) Vylepšené lokalizační funkce Až 512 klientů Napájení 802.3af/at or 12VDC Montáž na zeď, strop, tyč Zabezpečení proti krádeži Možno nasadit jako stand-alone router s podporou NAT a DHCP

38 ZoneFlex R300 Rozhraní: 1x10/100/1000 (PoE) WiFi a/b/g/n, souběžně fungující v pásmu 2.4 a 5GHz, 2x2:2 BeamFlex adaptivní anténa, 64 vyzařovacích patternů na pásmo Tx BeamForming - směrování vyzařování založené na RF čipu Vertikálně polarizované anténní elementy Možno nasadit jako stand-alone router s podporou NAT a DHCP Malé rozměry: 13 x 13cm Až 27 SSID Významnou novinkou je analýza rádiofrekvenčního spektra Napájení PoE 802.3af/at nebo 12VDC

39 ZoneFlex a/b/g/n, dual-band konkurentní 2x2:2 1. dvou rádiový zásuvkový přístupový bod Až 600 Mbps teoretická propustnost Gigabit Ethernet Uplink port s PoE vstupem (802.3af/at) Podpora SmartMesh topologie Montáž do zásuvkové lišty Ochrana před krádeží (torx šroubky) EU rozměry: 135 x 135 x 30 mm 4x 10/100 Ethernet porty (1x 6.5W PoE out) Pass-through port pro telefony Hotely, studentské koleje

40 Přístupové body outdoor - přehled Ruckus Wireless Model ZF7762 ZF7762-S ZF7731 ZF7782 ZF7782-S Montáž Na zeď, strop a stožár Na zeď, strop a stožár Na zeď, strop a stožár Na zeď, strop a stožár Na zeď, strop a stožár Wi-Fi technologie n 2.4/5GHz n 2.4/5GHz n 5GHz n 2.4/5GHz n 2.4/5GHz Rádio 3x3:2 3x3:2 2x2:2 3x3:3 3x3:3 Anténa (počet elementů) 12 Sektorová Sektorová Anténa počet kombinací Zisk 7dBi / -15dB 12dBi / -15dB 4dBi/ 30 12dBi / -15dB 12dBi / -11dB Polarizace (vert / horz) Podpora Smart Mesh Duální Duální Duální Duální Duální - Ethernet porty Podpora 802.3af /at PoE Koncová cena (US$) $1,999 $1,999 $2,398 $2,999 $2,999 C = concurent souběžně fungující rádia 2.4 a 5 GHz

41 ZoneFlex Outdoor přístupové body Ruckus 7761-CM n 3x3:2 600 Mbps Dual-band BeamFlex 7781CM n 3x3:3 900 Mbps Dual-band BeamFlex SC n 3x3:3 900 Mbps Dual-band BeamFlex Cena n (5 GHz) 2x2:2 300 Mbps n 3x3:2 600 Mbps Dual-band BeamFlex 7762-AC n 3x3:2 600 Mbps Dual-band BeamFlex n 3x3:3 900 Mbps Dual-band BeamFlex Výkon (Rádiová technologie, kapacita, funkce)

42 Představujeme ZoneFlex 7782 Dual-band AP pro poskytovatele WLAN sítí 3x3:3 dual-band konkurentní outdoor Aps adaptivními anténami Vyspělé funkce: TxBF, LDPC, STBC, MLD A-MPDU & A-MSDU rámcová agregace GPS modul, RF Sensor nepřetržitá spektrální analýza Napájení VAC, PoE in 802.3at 2x 10/100/1000 Ethernet porty PoE out 802.3af/at (25W) Příslušenství pro vláknovou optiku Varianty: 7782 Všesměrové (omni) antény 7782-S sektorová N sektorová E pouze externí antény (konektory)

43 ZoneFlex 7782 detailní pohled Všesměrová verze (omni) Ethernet porty 30 /120 sektorová anténa, (verze N a S) Napájení AC Verze pro externí antény (E)

44 Představujeme ZoneFlex 7762 estetický design, nízká hmotnost, IP67-40 C 65 C N konektory pro externí antény 802.3at PoE vstup a 802.3af PoE výstup umožňuje napájení dalších zařízení (např. kamera) flexibilní a rychlé nasazení během minut na zeď, strop nebo stožár podporuje adaptivní meshing a meshing s Ruckus indoor AP outdoor AP s dynamickou směrovou vysoce ziskovou smart anténou poskytující až 7dBi zisk / -15 db potlačení interferencí high-power PoE injektor v balení řízeno ZoneDirectorem nebo FlexMasterem

45 ZoneFlex 7762 Series ZF7762 Dual-band n, 3x3: a 5 GHz konkurentní rádia, 19 segmentů, omni ZF7762-S Dual-band n, 3x3: a 5 GHz konkurentní rádia, 12 segmentů, 120 sektor. Anténa pro 2.4 GHz, 5GHz konektor pro ext. anténu ZF7762-T Dual-band n, 3x3: a 5 GHz konkurentní rádia, 12 segmentů, všesměr. anténa pro 2.4GHz, 5GHz konektor pro ext. anténu ZF7762-AC AF7762-AC-S Dual-band AC napájení

46 Smart Positioning Systém (SPoT) založeno na produktu YFind - akvizice 2013 možnosti nasazení Maloobchodcestovní ruch Průmysl Zdravotnictví Doprava důvody pro nasazení zisk ze služby - reklama, kupóny zvýšení úrovně služeb zvýšení bezpečnostiposkytování informací edukativní

47 SPoT jak to funguje

48 ZoneFlex nej Wi-Fi technologie Adaptivní Wi-Fi Indoor/Out Ruckus ZoneFlex Smart Wi-Fi AP výběr optimální cesty signálu současné potlačení příjmu rušení 2 až 4X větší pokrytí na AP Snadné, výkonné, bezpečné ZoneDirector Smart WLAN kontroléry nej n výkon kontrolér není v datové cestě n beamforming dosah/spolehlilvost Pokročilé WLAN aplikace Smart/OS WLAN Software Triple-Play přes Wi-Fi data/hlas/video přes Wi-Fi Wi-Fi Management Ruckus FlexMaster

49 ZoneFlex snadné všechno Adaptivní Wi-Fi Indoor/Out Ruckus ZoneFlex Smart Wi-Fi AP plug and play vč. mesh zapojení snadná instalace i rozšíření wizard konfigurace automatická administrace klientů Snadné, výkonné, bezpečné ZoneDirector Smart WLAN kontroléry pokročilé zabezpečení se snadným nastavením nepřekonaný poměr výkon/cena nízké investiční i provozní náklady revoluční vlastnosti a funkcionalita Pokročilé WLAN aplikace Smart/OS WLAN Software Wi-Fi Management Ruckus FlexMaster

50 Děkuji za Vaši pozornost Alternetivo s.r.o. Žirovnická Praha 10 Kontakty: jméno Recepce: Fax: O2: T-mobile: Vodafone:
