2 Bezdrátová komunikace Michal Kahánek

3 Program Přehled zařízení pro WLAN komunikaci Použití WLAN komunikace MOXA Turbo Roaming TM Návrh sestavy pro bezdrátovou síť Nejčastější dotazy Přehled zařízení pro mobilní telefonní sítě Spolehlivé spojení přes mobilní sítě MOXA GuaranLink Shrnutí

4 Bezdrátov tové prvky AP/bridge/client IP68 venkovní kovový kryt dual RF AWK-5222 průmyslový IEEE a/b/g dual RF AP/bridge/client IP68 venkovní kovový kryt AWK-6222 průmyslový IP68 IEEE a/b/g venkovní dual RF AP/bridge/client dual RF AWK-3121 průmyslový IEEE a/b/g bezdrátový AP/bridge/client AWK-4121 průmyslový IP68 IEEE a/b/g venkovní bezdrátový AP/bridge/client

5 Program Přehled zařízení pro WLAN komunikaci Použití WLAN komunikace MOXA Turbo Roaming TM Návrh sestavy pro bezdrátovou síť Nejčastější dotazy Přehled zařízení pro mobilní telefonní sítě Spolehlivé spojení přes mobilní sítě MOXA GuaranLink Shrnutí

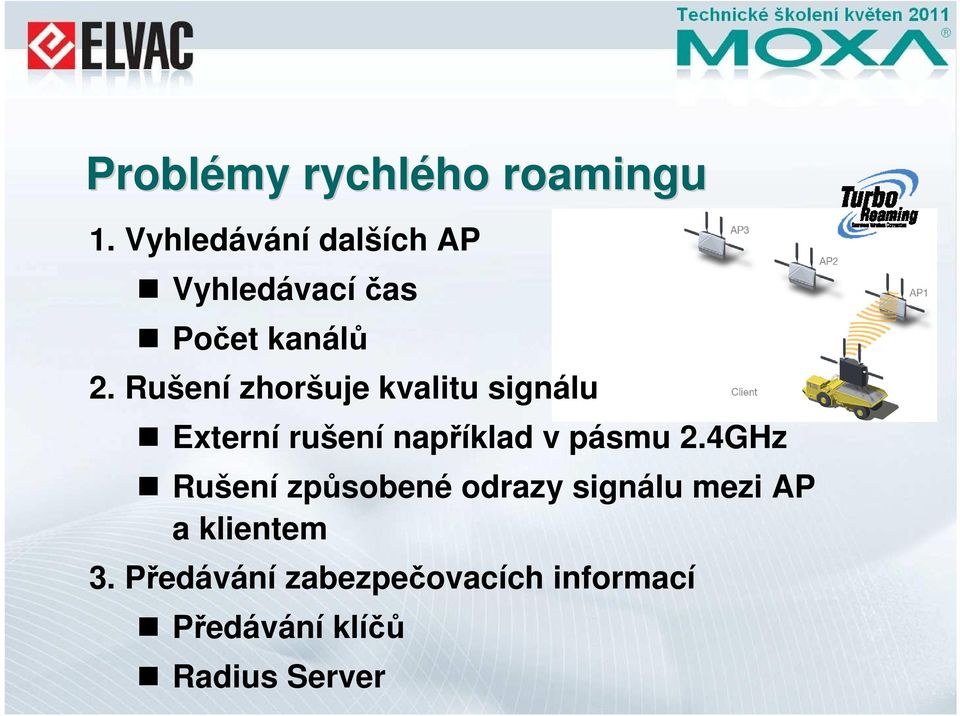

6 Problémy rychlého ho roamingr oamingu 1. Vyhledávání dalších AP Vyhledávací čas Počet kanálů 2. Rušení zhoršuje kvalitu signálu Externí rušení například v pásmu 2.4GHz Rušení způsobené odrazy signálu mezi AP a klientem 3. Předávání zabezpečovacích informací Předávání klíčů Radius Server

7 MOXA Turbo Roaming TM 1. Zkrácení vyhledávacího času Řešení založené na klientech pracující se všemi AP Síla signálu Treshold Value Scan Treshold Value Roam Vyhledávání dalších AP na pozadí: RSSI AP1 < Treshold Value Scan Rozhodování o přechodu na straně klienta: 1. RSSI AP1 < Treshold Value Roam 2. RSSI AP2 > RSSI AP1 + 7dB Volitelný seznam AP a kanálů pro roaming (max. 3 kanály)

8 MOXA Turbo Roaming TM Jeden RF modul Max. rychlost klienta 120km/h Propustnost sítě 15-20Mbps Rychlost 30ms pro nezabezpečený systém Maximálně 3 kanály Snadné použití Žádné proprietární protokoly, nezávislé na AP Turbo Roaming aktivován jedním kliknutím Bez omezení výkonu při vyhledávání na pozadí Speciální nastavení Seznam AP Nastavení pravidel pro Roaming

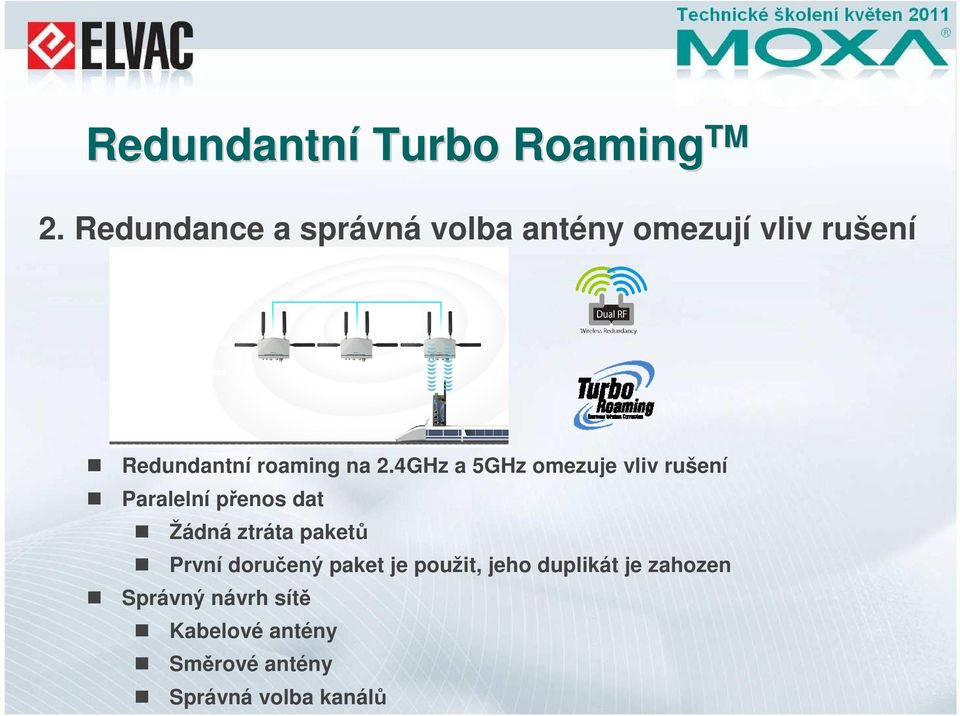

9 Redundantní Turbo Roaming TM 2. Redundance a správná volba antény omezují vliv rušení Redundantní roaming na 2.4GHz a 5GHz omezuje vliv rušení Paralelní přenos dat Žádná ztráta paketů První doručený paket je použit, jeho duplikát je zahozen Správný návrh sítě Kabelové antény Směrové antény Správná volba kanálů

10 Redundantní Turbo Roaming TM Dva RF moduly Max. rychlost 120km/h Propustnost sítě 15-20Mbps Rychlost 100ms pro nezabezpečený systém Maximálně 3 kanály Snadné použití Turbo Roaming aktivován jedním kliknutím bez omezení výkonu při vyhledávání na pozadí Speciální nastavení Seznam AP Nastavení pravidel pro roaming Pouze s AP a klienty MOXA

11 Zabezpečený ený Turbo Roaming TM 3. WAC-1001 Access Point Controller WAC-1001 Pouze MOXA AP, klienti a WAC Centrální prvek spravující a předávající klíče WPA/WPA2 PSK a Enterprise zabezpečení Rychlost do 50ms včetně zabezpečení Snadná integrace do standardní LAN sítě Cenově efektivní náhrada k standardním AP s kontrolérem

12 Princip funkce WAC kontroléru ru 1. Klient se zaregistruje u AP1 a vymění si zabezpečovací informace 2. WAC si uloží zabezpečovací informace klienta a AP1 3. Na základě RSSI rozhoduje WAC o přechodu klienta na jiný AP - roaming 4. WAC předá zabezpečovací informace do AP2 5. WAC odpojí klienta od AP1 a dá povel k přechodu na AP2 6. Klient se přepojí na AP2 pokračuje další postup od bodu 2. AP1 AP2 AP3 AP4

13 Bezdrátový kontrolér WAC-1001 Turbo Roaming Podpora AWK- 3121/4121/5222/6222 a nových bezdrátových prvků 10/100/1000Mbps Ethernet Rychlost přepínání klientů mezi AP do 50ms Zabezpečení WPA/WPA2 PSK a Enterprise Security Řízení až 200 AP

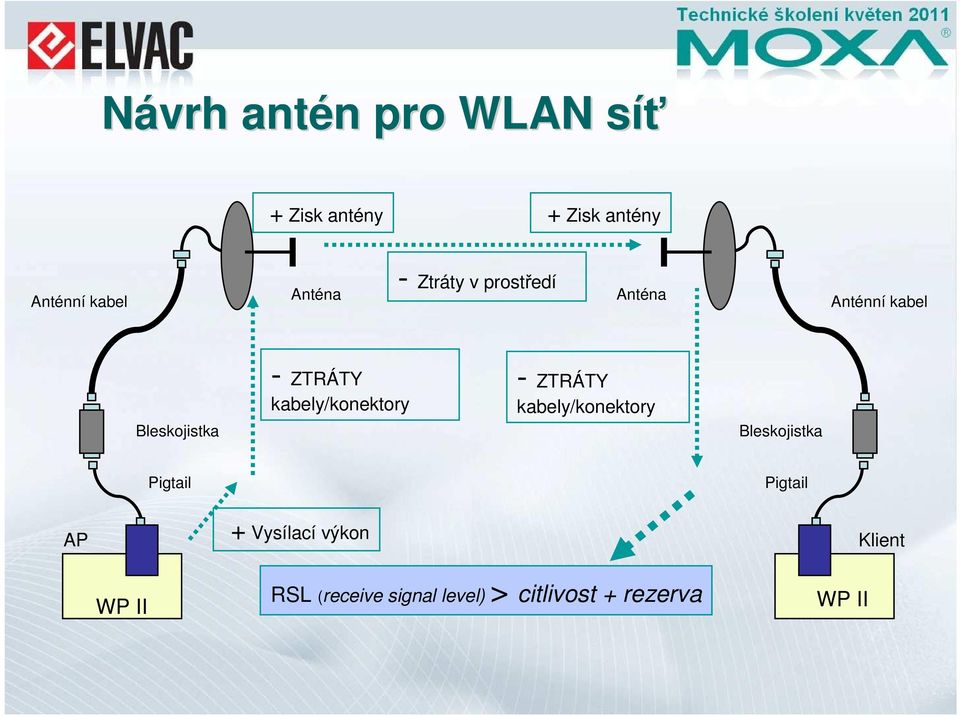

14 Návrh antén n pro WLAN síťs + Zisk antény + Zisk antény Anténní kabel Anténa - Ztráty v prostředí Anténa Anténní kabel Bleskojistka - ZTRÁTY kabely/konektory - ZTRÁTY kabely/konektory Bleskojistka Pigtail Pigtail AP + Vysílací výkon Klient WP II RSL (receive signal level) > citlivost + rezerva WP II

15 Ztráty ty v prostřed edí Útlum signálu při šíření vzduchem Free Space Loss (db) = Log 10 * (frekvence v MHz) + 20Log 10 * (vzdálenost v km) Nižší frekvence signálu má nižší ztráty Pro přenos na velkou vzdálenost je vhodnější pásmo 2.4 GHz!

16 Výška antény ny Vysoká anténa umožňuje dosáhnout přímé viditelnosti Mimo přímé viditelnosti je potřeba kalkulovat i s Fresnelovou zónou

17 MOXA Wireless Distance Calculator

18 Výpočet vzdálenosti

19 Výpočet výšky antény ny

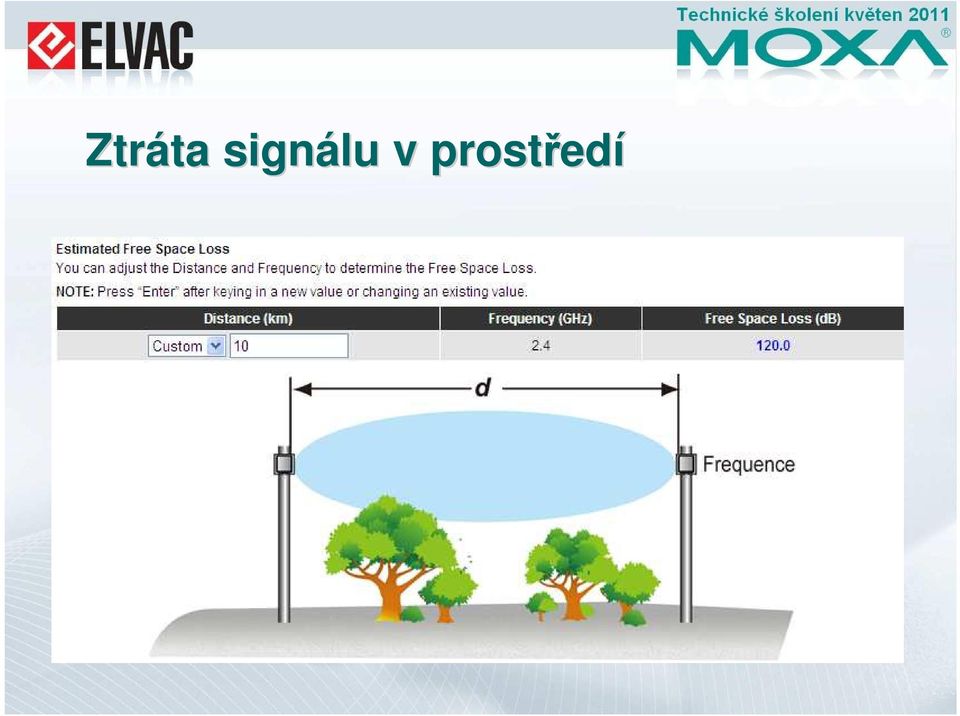

20 Ztráta ta signálu v prostřed edí

21 Výpočet náklonu n antény ny

22 Nejčast astější dotazy při p návrhu WLAN sítís 1) Je možné připojit dvě směrové antény k WLAN prvkům AWK-3121/4121 s jedním rádiovým modulem?

23 Nejčast astější dotazy při p návrhu WLAN sítís 2) Proč při krátké komunikační vzdálenosti nesvítí všech 5 LED diod na indikátoru signálu bezdrátového prvku AWK-3121?

24 Nejčast astější dotazy při p návrhu WLAN sítís 3) Jak dlouhý může být kabel mezi anténou a bezdrátovým prvkem?

25 Nejčast astější dotazy při p návrhu WLAN sítís 4) Mohou bezdrtátové prvky s jedním rádiovým modulem AWK-3121/4121 vysílat i přijímat data přes obě instalované antény? Co je to antenna diversity?

26 Nejčast astější dotazy při p návrhu WLAN sítís 5) Proč je užitečná datová propustnost pouze kolem poloviny datového toku?

27 Nejčast astější dotazy při p návrhu WLAN sítís 6) Proč při bezdrátové multicat komunikaci klesá datová propustnost?

28 Program Přehled zařízení pro WLAN komunikaci Použití WLAN komunikace MOXA Turbo Roaming TM Návrh sestavy pro bezdrátovou síť Nejčastější dotazy Přehled zařízení pro mobilní telefonní sítě Spolehlivé spojení přes mobilní sítě MOXA GuaranLink Shrnutí

29 Rozdělen lení produktů OnCell mobilní modem mobilní IP modem mobilní IP brána mobilní router připojení AT command TCP/IP sériová zařízení vytáčení bez vytáčení X ethernetová zařízení X NAT, port forwarding NAT, port forwarding, routing zařízení s možností vytáčení serial mobilní modem serial Ethernet Internet serial mobilní IP brána serial Internet Ethernet mobilní IP modem Ethernet mobilní router Internet

30 Rozdělen lení produkt čtyřpásmový GSM/GPRS modem -30 C až 75 C 1x RS-232 OnCell G2100 produktů OnCell čtyřpásmový GSM/GPRS mobilní IP modem -30 C až 55 C 3111: 1x RS : 1x RS-232/422/485 OnCell G3111/3151 čtyřpásmová GSM/GPRS/EDGE mobilní IP brána 1 LAN port -30 C až 55 C 3110: 1x RS-232 port 3150: 1x RS-232/422/485 OnCell G3110/3150 třípásmová UMTS/HSDPA mobilní IP brána OnCell G3110/ 3150-HSDPA čtyřpásmový GSM/GPRS mobilní router 4 LAN porty -30 C až 55 C 5004: montáž na panel 5104: montáž na DIN lištu OnCell 5004/5104 třípásmový UMTS/HSDPA mobilní router OnCell 5004/ 5104-HSDPA

31 Program Přehled zařízení pro WLAN komunikaci Použití WLAN komunikace MOXA Turbo Roaming TM Návrh sestavy pro bezdrátovou síť Nejčastější dotazy Přehled zařízení pro mobilní telefonní sítě Spolehlivé spojení přes mobilní sítě MOXA GuaranLink Shrnutí

32 Proč je užiteu itečná funkce GuaranLink? Možné příčiny přerušení mobilního spojení Není možná registrace do GSM sítě Základnová stanice není v dosahu Špatný výběr frekvenčního pásma Špatný PIN kód Základnová stanice odpojila zařízení Není možné připojení službami GPRS/UMTS/HSDPA Špatná APN Základnová stanice pravidelně odpojuje zařízení Chyba při ověřování uživatele Slabý signál

33 Tři i metody ověř ěřování mobilního spojení ISP initial connection check Ověření, jestli je OnCell registrován v GSM síti (kontrola PPP spojení), jinak je OnCell restartován Nastavení počtu pokusů o PPP spojení (co 3 minuty) Nastavení timeoutu pro registraci do sítě (10~600 min.) Cellular connection alive check Ověřuje, jestli jsou přenášena data. Pokud ne, ověřuje odezvu na ping a pokud není, pokusí se modem o nové GPRS spojení. Nastavení intervalu mezi pokusy o ověření funkce spojení (1~600 min.) Nastavení počtu pokusů o ověření funkce spojení (1~5 / 15 sec.)

34 Tři i metody ověř ěřování mobilního spojení Packet-level connection check Periodicky ověřuje odezvu na ping od vzdáleného systému a pokud není, pokusí se modem o nové GPRS spojení. Nastavení intervalu mezi ověřováním (1~600min) Nastavení počtu neúspěšných pokusů (1~5 / 15 sec.)

35 Ktéré funkce GuarenLink zvolit? ISP initial connection check Pokud mívá OnCell problémy s připojením do GSM sítě po restartu. Nezpůsobuje žádné další přenosy dat. Cellular connection check Pokud se stává, že provozovatel sítě přerušuje GPRS spojení u zařízení nepřenášejících data. Pokud nejsou přenášena žádná data, způsobuje další ICMP komunikaci. Packet-level connection check Když dochází k náhodnému odpojování modemu od sítě. Trvalá periodická ICMP komunikace.

36 Program Přehled zařízení pro WLAN komunikaci Použití WLAN komunikace MOXA Turbo Roaming TM Návrh sestavy pro bezdrátovou síť Nejčastější dotazy Přehled zařízení pro mobilní telefonní sítě Spolehlivé spojení přes mobilní sítě MOXA GuaranLink Shrnutí

37 Shrnutí Moxa nabízí komplexní portfolio zařízení pro stavbu bezdrátových ethernetových sítí Důležitým prvkem návrhu průmyslových bezdrátových sítí je redundance a správné pokrytí signálem Komunikační zařízení Moxa pro mobilní telefonní sítě umožňují vzdálené připojení sériových a ethernetových zařízení Zařízení mají implementovány funkce pro trvalé udržování spojení s mobilní síti

38 Těšíme se na spolupráci ELVAC a.s. Hasičská 53, Ostrava-Hrabůvka Tel.: Fax:
