Řešení Moxa pro M2M komunikaci. Michal Kahánek

Transkript

1

2

3 Michal Kahánek

4 Michal Kahánek

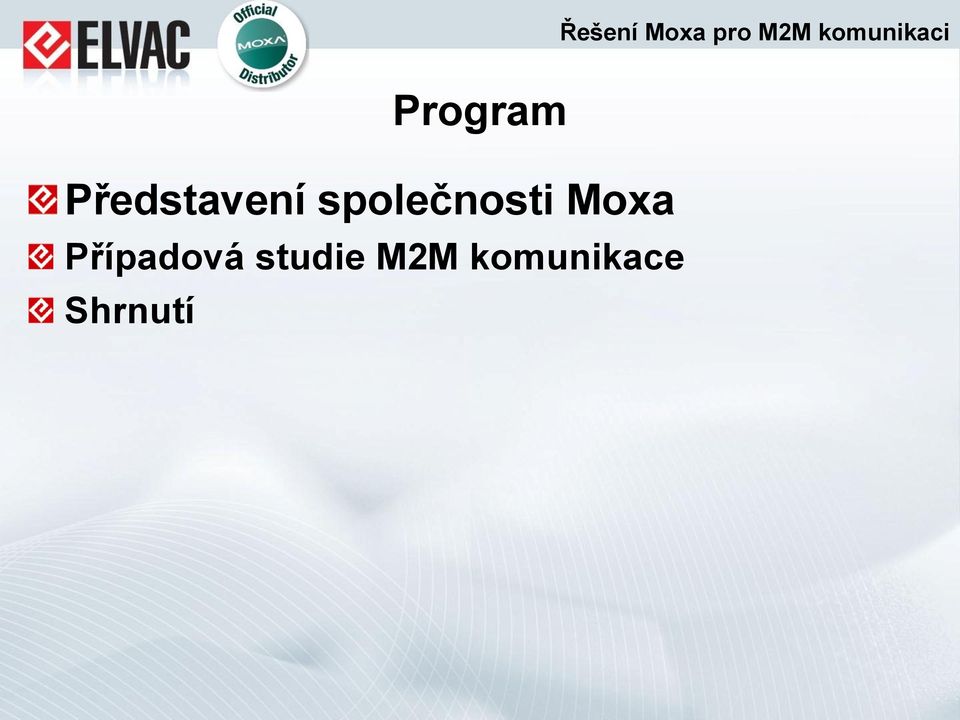

5 Program Představení společnosti Moxa Případová studie M2M komunikace Shrnutí

6 Cíl společnosti Moxa Stát se spolehlivým partnerem a hlavním dodavatelem při realizaci projektů v průmyslové automatizaci. Moxa jako inovativní a spolehlivý dodavatel řešení pro průmyslovou komunikaci nabízí tisíce produktů včetně služeb usnadňujících zákazníkům uspěšně realizovat provozně kritické projekty.

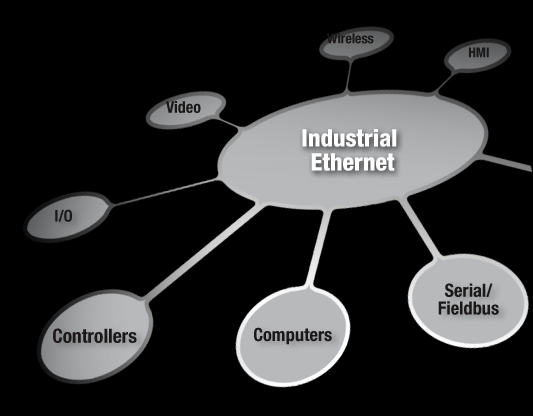

7 Sloučení komunikační sítě pro lepší spolupráci a efektivitu Moxa se zaměřuje na sloučení přenosu dat, technologických signálů, videa a zvuku v průmyslové automatizaci do jednotné sítě Ethernet v souladu s nějnovějšími trendy a požadavky zákazníků. Jednotná síť umožňuje lepší spolupráci jednotlivých subsystémů a vyšší efektivitu.

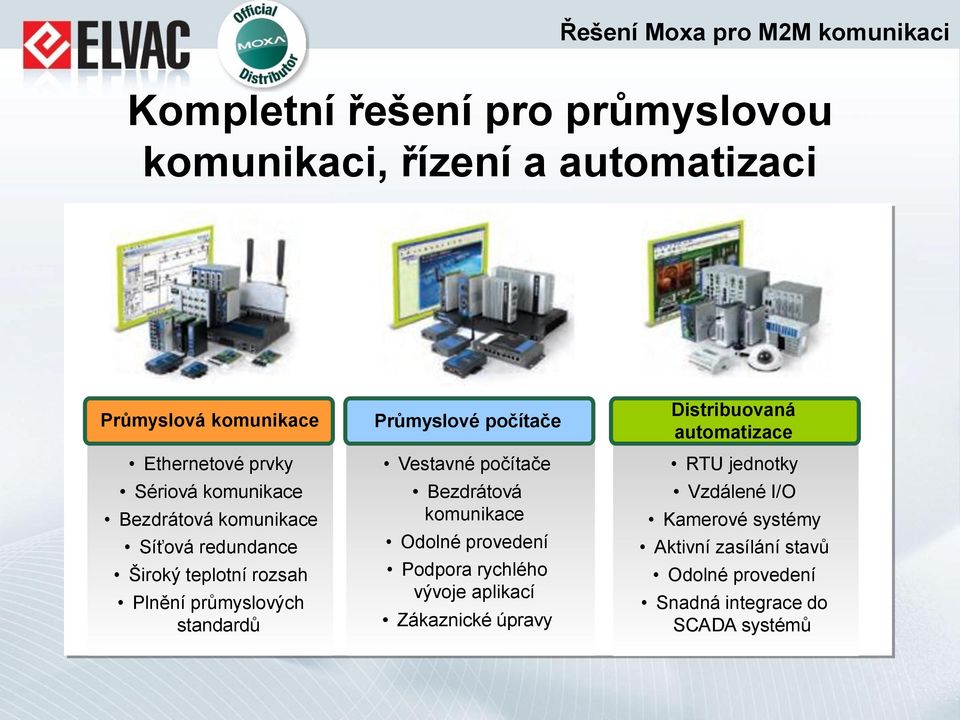

8 Kompletní řešení pro průmyslovou komunikaci, řízení a automatizaci Průmyslová komunikace Ethernetové prvky Sériová komunikace Bezdrátová komunikace Síťová redundance Široký teplotní rozsah Plnění průmyslových standardů Průmyslové počítače Vestavné počítače Bezdrátová komunikace Odolné provedení Podpora rychlého vývoje aplikací Zákaznické úpravy Distribuovaná automatizace RTU jednotky Vzdálené I/O Kamerové systémy Aktivní zasílání stavů Odolné provedení Snadná integrace do SCADA systémů

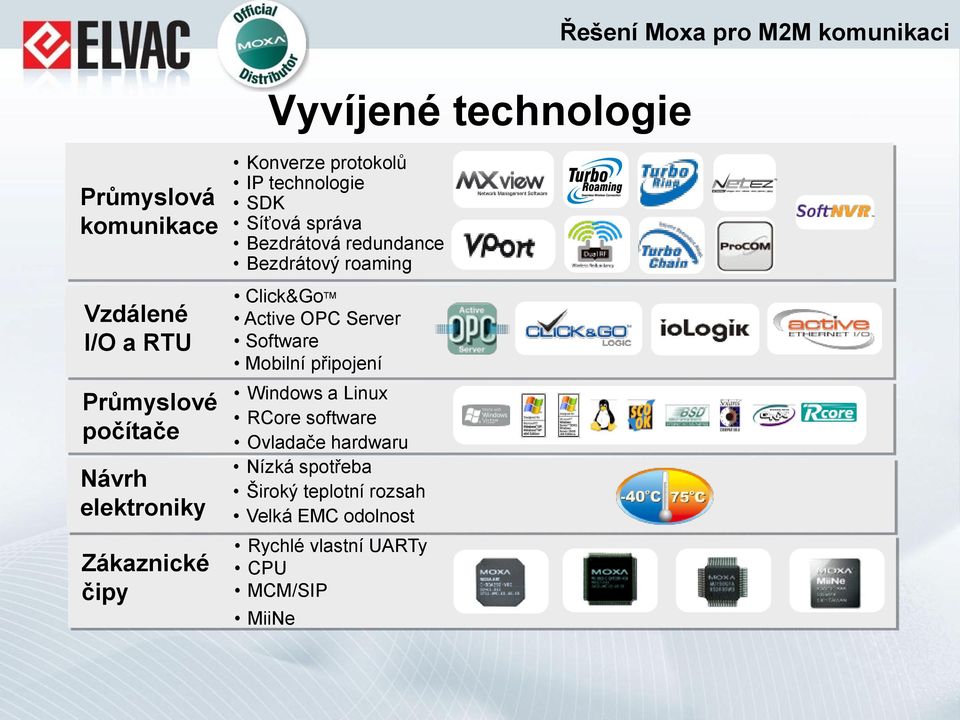

9 Vyvíjené technologie Řešení Moxa pro M2M komunikaci Průmyslová komunikace Vzdálené I/O a RTU Průmyslové počítače Návrh elektroniky Zákaznické čipy Konverze protokolů IP technologie SDK Síťová správa Bezdrátová redundance Bezdrátový roaming Click&Go TM Active OPC Server Software Mobilní připojení Windows a Linux RCore software Ovladače hardwaru Nízká spotřeba Široký teplotní rozsah Velká EMC odolnost Rychlé vlastní UARTy CPU MCM/SIP MiiNe

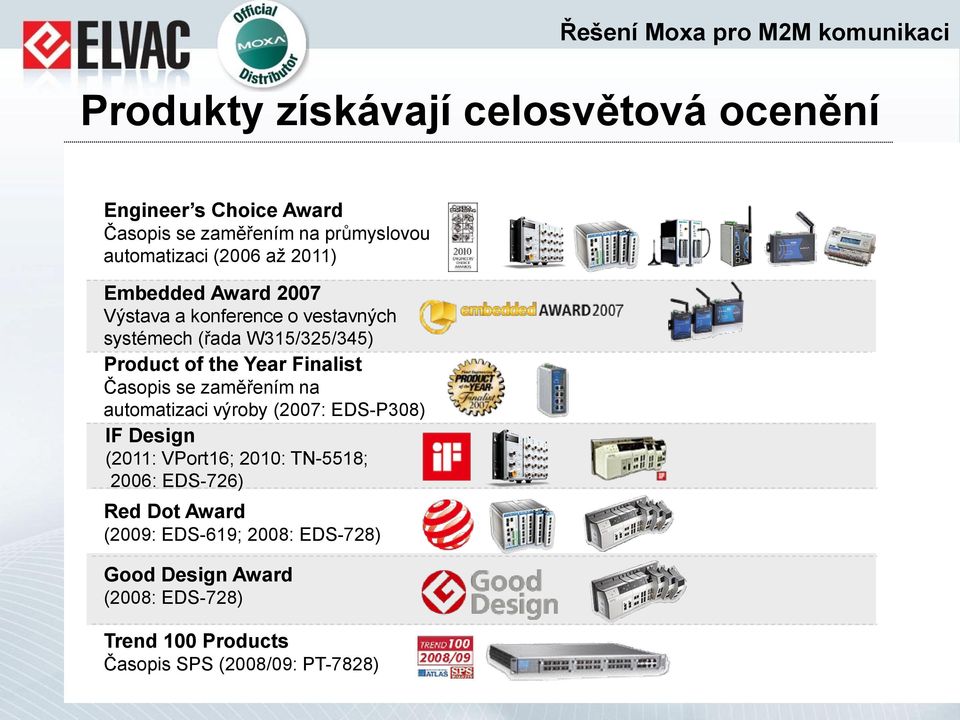

10 Produkty získávají celosvětová ocenění Engineer s Choice Award Časopis se zaměřením na průmyslovou automatizaci (2006 až 2011) Embedded Award 2007 Výstava a konference o vestavných systémech (řada W315/325/345) Product of the Year Finalist Časopis se zaměřením na automatizaci výroby (2007: EDS-P308) IF Design (2011: VPort16; 2010: TN-5518; 2006: EDS-726) Red Dot Award (2009: EDS-619; 2008: EDS-728) Good Design Award (2008: EDS-728) Trend 100 Products Časopis SPS (2008/09: PT-7828)

11 Klíčoví zákazníci Řešení Moxa pro M2M komunikaci

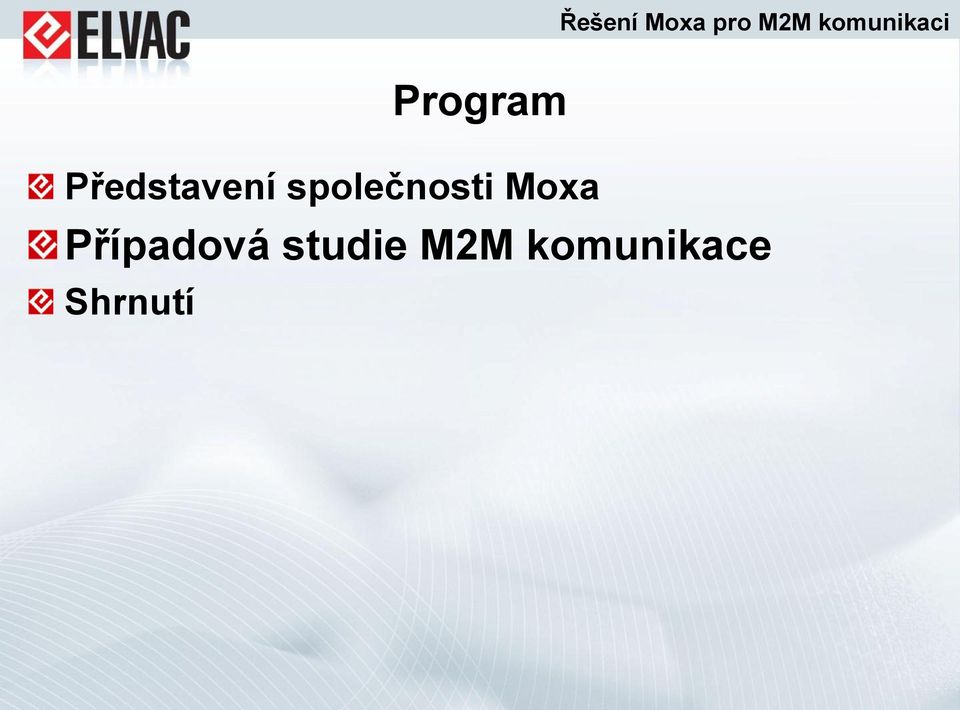

12 Program Představení společnosti Moxa Případová studie M2M komunikace Shrnutí

13 Případová studie M2M komunikace Komunikační síť v hlubinném dole

14 Program Představení společnosti Moxa Případová studie M2M komunikace Páteřní síť Lokalizace objektů Hlasové přenosy Datové přenosy v reálném čase Bezpečnost Shrnutí

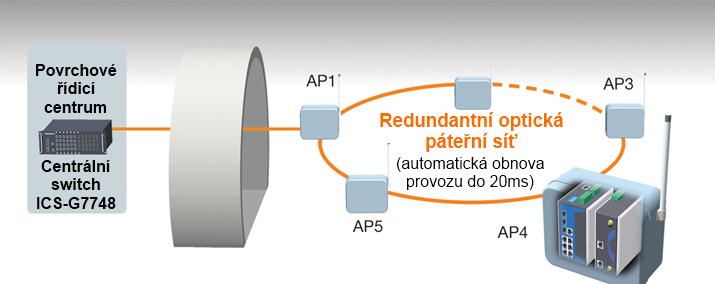

15 Síť v hlavní chodbě Aplikační požadavky: Spolehlivá kabelová páteřní síť Komunikace v reálném čase mezi podzemím a povrchem Redundantní síťové linky Připojení mobilních zařízení Řešení Moxa: Redundantní kruhová optická síť s rychlým přechodem na záložní cestu do 20ms Velký počet přístupových bodů pro spolehlivé připojení mobilních zařízení AWK-3121 Přístupový bod s jedním RF modulem Optický kabel Metalický kabel EDS-510A Optický switch se vzdálenou správou

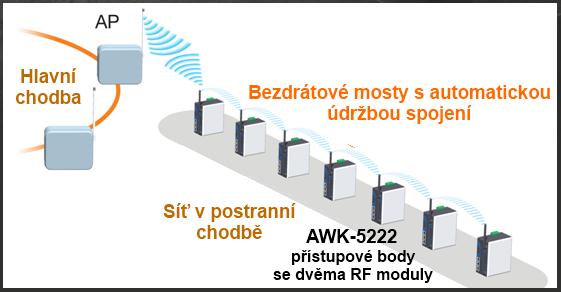

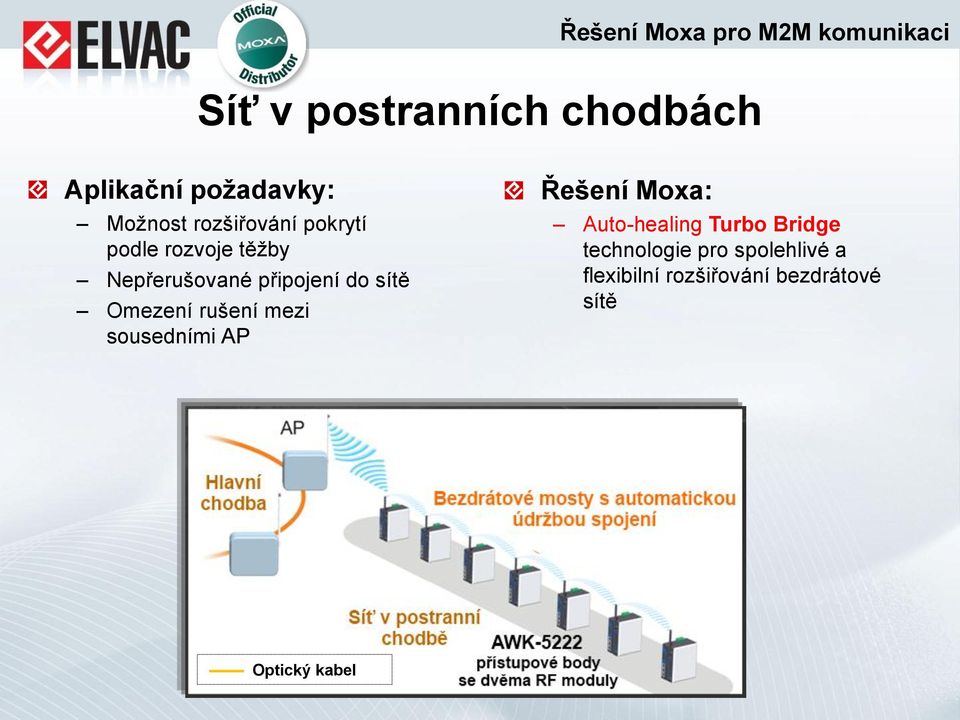

16 Síť v postranních chodbách Aplikační požadavky: Možnost rozšiřování pokrytí podle rozvoje těžby Nepřerušované připojení do sítě Omezení rušení mezi sousedními AP Řešení Moxa: Auto-healing Turbo Bridge technologie pro spolehlivé a flexibilní rozšiřování bezdrátové sítě Optický kabel

17 Turbo Bridge Auto-healing: automaticky přesměruje veškeré datové přenosy na nejbližší dostupný AP v případě poruchy některého z AP Vytváří lineární síťovou topologii s využitím master-slave módu

18 Turbo Bridge Auto-reorganizing: automaticky reorganizuje síťovou topologii bezdrátové páteřní linky při vložení dalších přístupových bodů Vytvoří nové WLAN propojení pokud se do stávající sítě vloží nový AP

19 Turbo Bridge Auto-channeling: automatické nastavení kanálů pro spojení mezi sousedními přístupovými body tak, aby se předešlo mezikanálovému rušení Mezikanálové rušení Omezení mezikanálového rušení Automatická konfigurace frekvenčních kanálů mezi sousedními AP

20 Turbo Bridge Konstantní datová propustnost 15Mbps: u sítě s šesti přeskoky 15 Mbps 15 Mbps 15 Mbps 15 Mbps 15 Mbps Srovnání Turbo Bridge a Mesh topologie sítě: Topologie Funkce Rychlost Turbo Bridge Wireless Mesh Auto-healing Auto-reorganizing Auto-channeling Self-forming Self-healing Easy to expand Konstantní datová propustnost 15 Mbps Datová propustnost se na každém uzlu snižuje na polovinu

21 Program Představení společnosti Moxa Případová studie M2M komunikace Páteřní síť Lokalizace objektů Hlasové přenosy Datové přenosy v reálném čase Bezpečnost Shrnutí

22 Lokalizace objektů v podzemí Použití WiFi identifikátorů

23 WiFi identifikátory a pasivní RFID Protokol Dosah Rychlost Vlastnosti WiFi Dlouhý dosah: (>100 m) 54 Mbps: umožňuje lokalizaci v reálném čase Jednoduchá instalace: využívá stávající AP jako čtečky identifikačních přívěsků GPS GPS neumožňuje lokalizaci objektů v podzemí Pasivní RFID Krátký dosah: (<3 m) kbps: omezené možnosti lokalizace v reálném čase Nákladná instalace (čtečky musí být rozmístěny podél všech chodeb) Kolize mezi čtečkami a identifikátory v hustě pokryté RFID síti

24 Lokalizace pracovníků a objektů v reálném čase pomocí WiFi identifikátorů Přístupové body mají podobnou funkci jako RFID čtečky Optický kabel Metalický kabel

25 Program Představení společnosti Moxa Případová studie M2M komunikace Páteřní síť Lokalizace objektů Hlasové přenosy Datové přenosy v reálném čase Bezpečnost Shrnutí

26 Hlasové přenosy Řešení Moxa pro M2M komunikaci Bezdrátový telefonní systém

27 Aplikační požadavky Víceúčelové využití: Nevýhody analogových a PHS systémů Nákladná kabeláž Malá přenosové pásmo špatná kvalita Složitá integrace přenosů (video, data ) Přechod na WiFi komunikaci Kompatibilní se stávající síťovou infrastrukturou v dole Přijatelná úroveň kvality přenášeného hlasu Bez výpadků a vzájemného rušení Upřednostnění hlasových přenosů Obousměrná komunikace: Vertikální (z podzemní části na povrch) a horizontální (z hlavní do postranních chodeb)

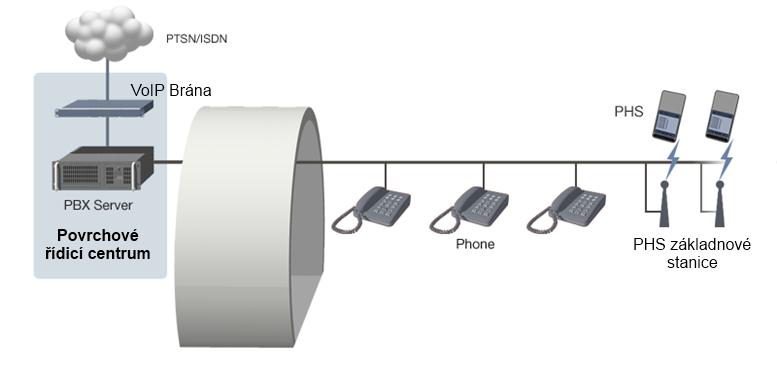

28 Srovnání konvenčního a WiFi telefonního systému Konvenční telefonní systém Řešení Moxa pro M2M komunikaci Nevýhody: Jednoúčelové využití Nekvalitní signál Malé přenosové pásmo Složité rozšiřování

29 Srovnání konvenčního a WiFi telefonního systému Přenos hlasu a videa přes WiFi síť Řešení Moxa pro M2M komunikaci Výhody: Víceúčelové využití Kvalitní přenos hlasu Optický kabel Metalický kabel

30 Program Představení společnosti Moxa Případová studie M2M komunikace Páteřní síť Lokalizace objektů Hlasové přenosy Datové přenosy v reálném čase Bezpečnost Shrnutí

31 Datové přenosy v reálném čase Vzdálené řízení a monitoring automatických důlních vozidel

32 Aplikační požadavky Vzdálené řízení a monitoring automatických důlních vozidel Spolehlivá komunikace v reálném čase mezi důlními vozidly a řídicím centrem na povrchu Rychlý a spolehlivý roaming Přechod mezi přístupovými body se zpožděním větším než 100 ms může způsobovat ztrátu dat Kvalita obrazu Dostatečné přenosové pásmo pro přenos videa bez zpoždění

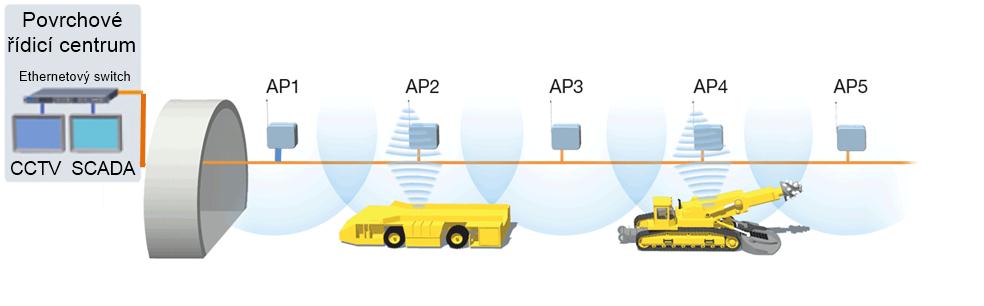

33 Mobilní připojení vozidel do sítě Optický kabel Metalický kabel

34 Síťové řešení ve vozidlech Řešení Moxa pro M2M komunikaci Automatický kyvadlový přepravník Razicí fréza AWK-4121 venkovní klient s jedním RF modulem Zadní IP kamera Snímače AWK-4121 venkovní klient s jedním RF modulem Řídicí systém IP kamera Řídicí systém Čelní IP kamera

35 Program Představení společnosti Moxa Případová studie M2M komunikace Páteřní síť Lokalizace objektů Hlasové přenosy Datové přenosy v reálném čase Bezpečnost Shrnutí

36 Bezpečnost na prvním místě Pevný závěr Jiskrová bezpečnost Přizpůsobení zařízení pro provoz v prostředí s nebezpečím výbuchu

37 Porovnání řešení jiskrové bezpečenosti Komerční řešení: Spojením více zařízení Bezdrátové zařízení Anténní rozbočovač Izolační Protector ochrana Izolační ochrana Jiskrově bezpečné řešení Moxa: Integrované provedení Izolační ochrana Anténa Anténa Bezdrátové zařízení Moxa Anténní rozbočovač Plošný spoj

38 Nevýhody komerčního řešení Spolehlivost Napájení RF zařízení I/O Anténní rozbočovač Ethernet switch Izolační ochrana Spojení více zařízení: samostatné rádiové zařízení, anténní rozbočovač a izolační ochrana Horší kvalita vysílaného signálu Větší nároky na prostor Složitější údržba a řešení kompatibility s více dodavateli

39 Výhody jiskrově bezpečného řešení Moxa Vestavěná anténa rozbočovač a izolační ochrana Integrovaný rádiový modul, anténní rozbočovač a izolační ochrana na desce plošného spoje Úspora prostoru v rozvaděči s pevným závěrem Lepší vysílací výkon, dosah a spolehlivost Bez problémů s kompatibilitou Servis u jednoho dodavatele Spolehlivost

40 Další vlastnosti potřebné pro důlní prostředí Odolné připojení optickým kabelem Rozsah provozních teplot -40 až 75 C Konektory M12 pro odolnost proti vibracím Venkovní provedení s krytím IP68 Redundantní DC napájecí vstupy Certifikace pro prostředí s nebezpečím výbuchu: UL/cUL C1D2/ATEX Zone 2

41 Program Představení společnosti Moxa Případová studie M2M komunikace Shrnutí

42 Shrnutí Jeden dodavatel pro celé síťové řešení aplikace Bezdrátové a kabelové řešení sítě od jednoho dodavatele Zařízení pro komunikaci po metalických i optických kabelech, bezdrátovou komunikaci podle standardů WiFi, ZigBee a mobilní telefonní sítě Trvalé rozšiřování funkčnosti produktů, doplňování certifikace podle aplikačních požadavků, dodržování standardů Spolehlivý výrobce 25-let zkušeností s komunikací a průmyslovou automatizací Realizované aplikace s renomovanými zákazníky: Siemens, ABB, Alstom, AREVA, GE

43 Shrnutí Ověřená kvalita Záruka 5 let Všechny výrobky jsou dynamicky zahořovány minimálně 24 hodin Certifikace v nezávislých laboratořích: C1D2/ATEX Zone2, DNV, EN 60950, UL508, IEC 61850, EN 50155, e/e Služby Zákaznické úpravy dle aplikačních požadavků Konzultace s experty pro jednotlivá průmyslová odvětví Zastoupení ve více než 60 zemích

44 Těšíme se na spolupráci ELVAC IPC s.r.o. Hasičská 53, Ostrava-Hrabůvka Tel.: Fax:
