1 NÁVOD K OBSLUZE ARC Wireless: SplitStation5 (+ iflex2 - vnitřní AP 2,4 GHz vč. 3 dbi antény)

2 1. Popis produktu ARC FreeStation 5 je produkt, který přináší bezkonkurenční cenu v poměru s výkonem. Má integrovanou 5 GHz 18 dbi MIMO 2x2 anténu a v případě iflex2 další samostatné rádio na 2,4 GHz, vše v jednom zařízení. 1.1 Příslušenství Součástí balení je: ARCFlex FreeStaHon venkovní jednotka 24V PoE injektor AC Kabel FreeStaHon držák 1.2 Specifikace podpora funkce QoS možnost nastavit zařízení jako Hotspot podpora rychlého standardu n možnost správy jednotek z mobilních telefonů iphone a Android OS pokročilé možnosti konfigurace bezdrátové části: ACK timeout, RTS, WMM, STBC, apod. pokročilé možnosti konfigurace drátové části: : Port forwarding, firewall, NAT, statické routy, apod. přehledná konfigurace jednotky přes webové rozhraní integrovaný ledkový ukazatel síli signálu přehledné statistiky přenesených dat 2x USB

2 Specifikace podpora funkce QoS možnost nastavit zařízení jako Hotspot podpora rychlého standardu 802.

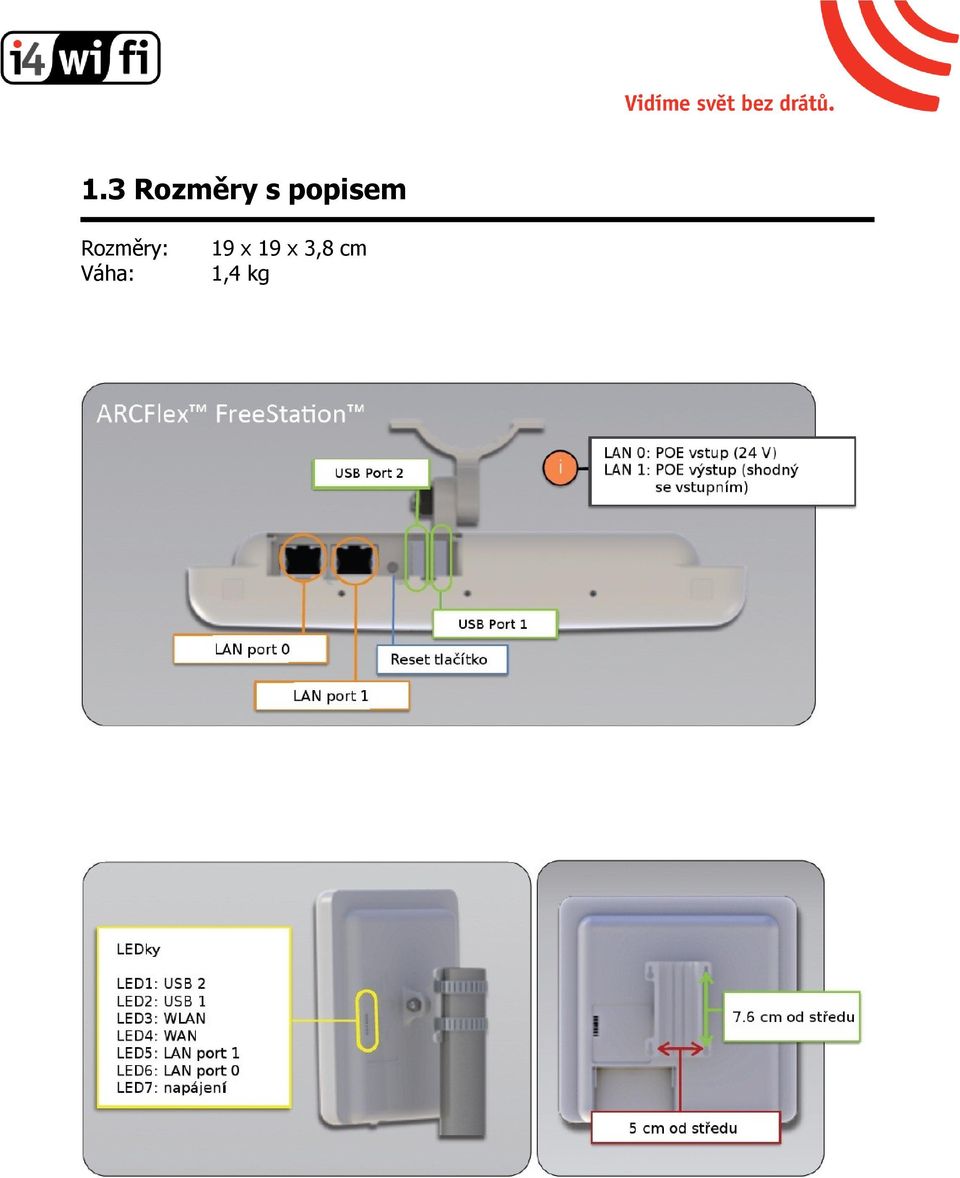

4 1.3 Rozměry s popisem Rozměry: Váha: x 19 x 3.8 cm 19 x 19 x 3,8 cm 1,4 kg 19

5 2. Instalace 1. PC připojte ethernetovým kabelem do LAN portu přístupového bodu (AP) 2. Po připojení zdroje nechte AP nabootovat,což trvá přibližně 30 s. 3. Správnou funkci indikují 3 stavové LED: Power (svítí) WLAN (bliká) LAN (svítí/bliká) 4. Ujistětese, že ve vlastnostech připojení Vašeho PC máte nastavenou adresu z rozsahu , maska podsítě obr. 1 obr.2

s. 3. Správnou funkci indikují 3 stavové LED: Power (svítí) WLAN (bliká) LAN (svítí/bliká) 4.

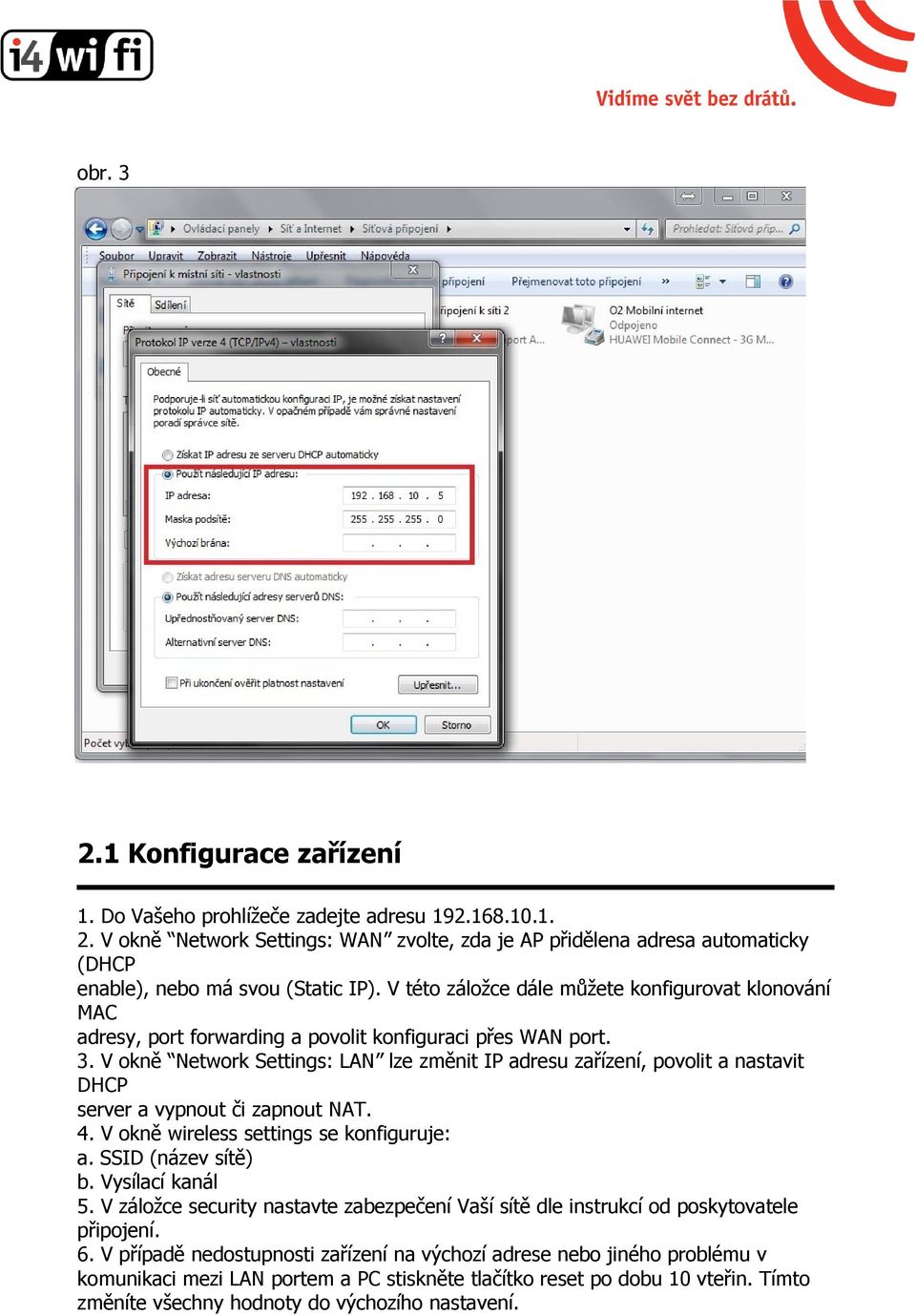

6 obr Konfigurace zařízení 1. Do Vašeho prohlížeče zadejte adresu V okně Network Settings: WAN zvolte, zda je AP přidělena adresa automaticky (DHCP enable), nebo má svou (Static IP). V této záložce dále můžete konfigurovat klonování MAC adresy, port forwarding a povolit konfiguraci přes WAN port. 3. V okně Network Settings: LAN lze změnit IP adresu zařízení, povolit a nastavit DHCP server a vypnout či zapnout NAT. 4. V okně wireless settings se konfiguruje: a. SSID (název sítě) b. Vysílací kanál 5. V záložce security nastavte zabezpečení Vaší sítě dle instrukcí od poskytovatele připojení. 6. V případě nedostupnosti zařízení na výchozí adrese nebo jiného problému v komunikaci mezi LAN portem a PC stiskněte tlačítko reset po dobu 10 vteřin. Tímto změníte všechny hodnoty do výchozího nastavení.

V okně Network Settings: LAN lze změnit IP adresu zařízení, povolit a nastavit DHCP server a vypnout či zapnout NAT. 4. V okně wireless settings se konfiguruje: a. SSID (název sítě) b.

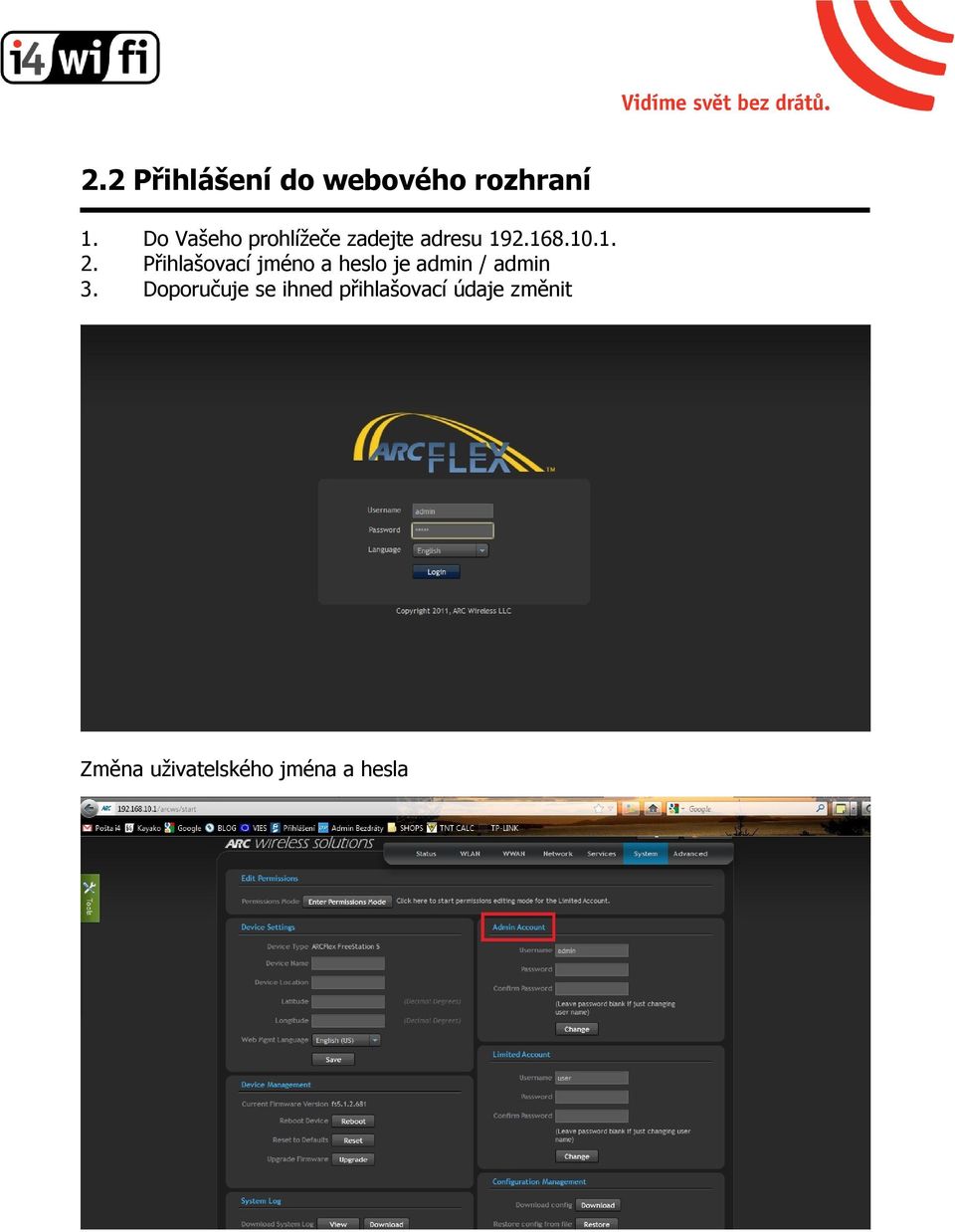

7 2.2 Přihlášení do webového rozhraní Do Vašeho prohlížeče zadejte adresu Přihlašovací jméno a heslo je admin / admin Doporučuje se ihned přihlašovací údaje změnit Změna uživatelského jména a hesla

2.168.10.1. Přihlašovací jméno a heslo je admin /

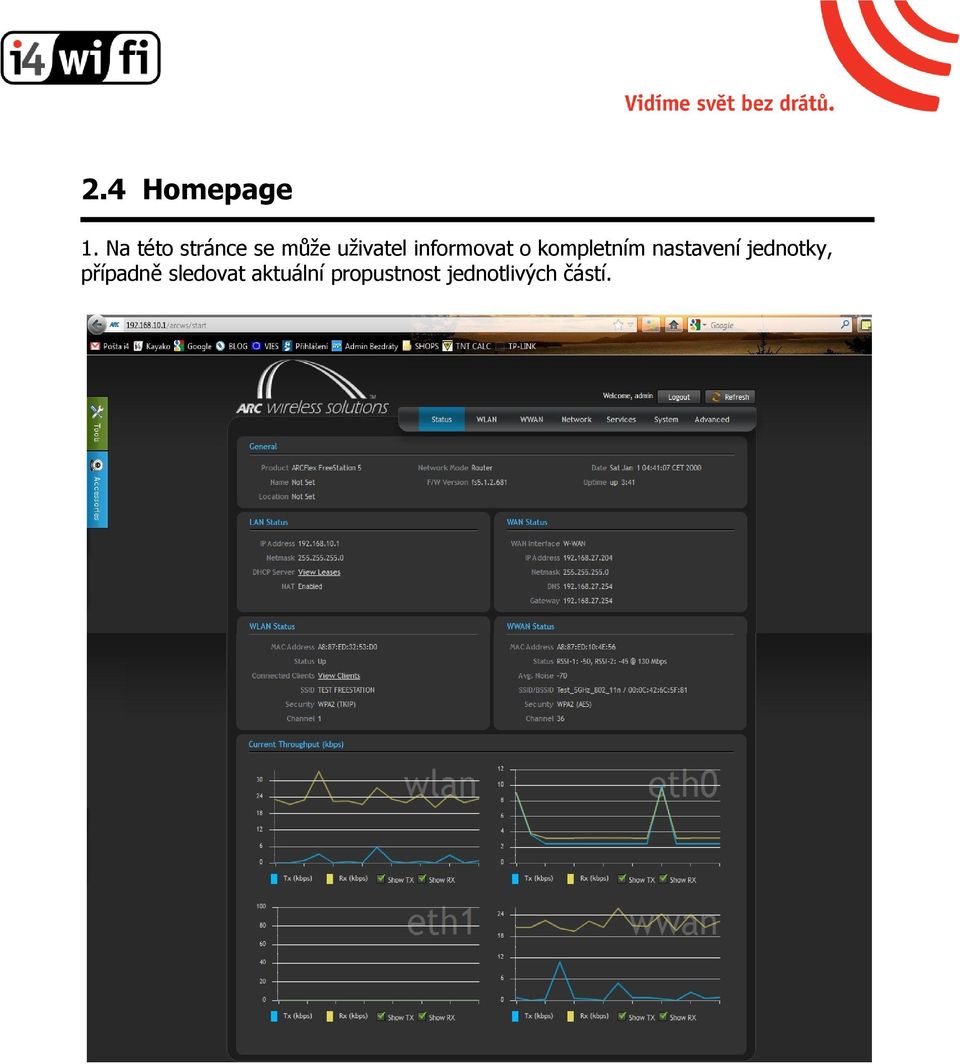

8 2.4 Homepage 1. Na této stránce se může uživatel informovat o kompletním nastavení jednotky, případně sledovat aktuální propustnost jednotlivých částí.

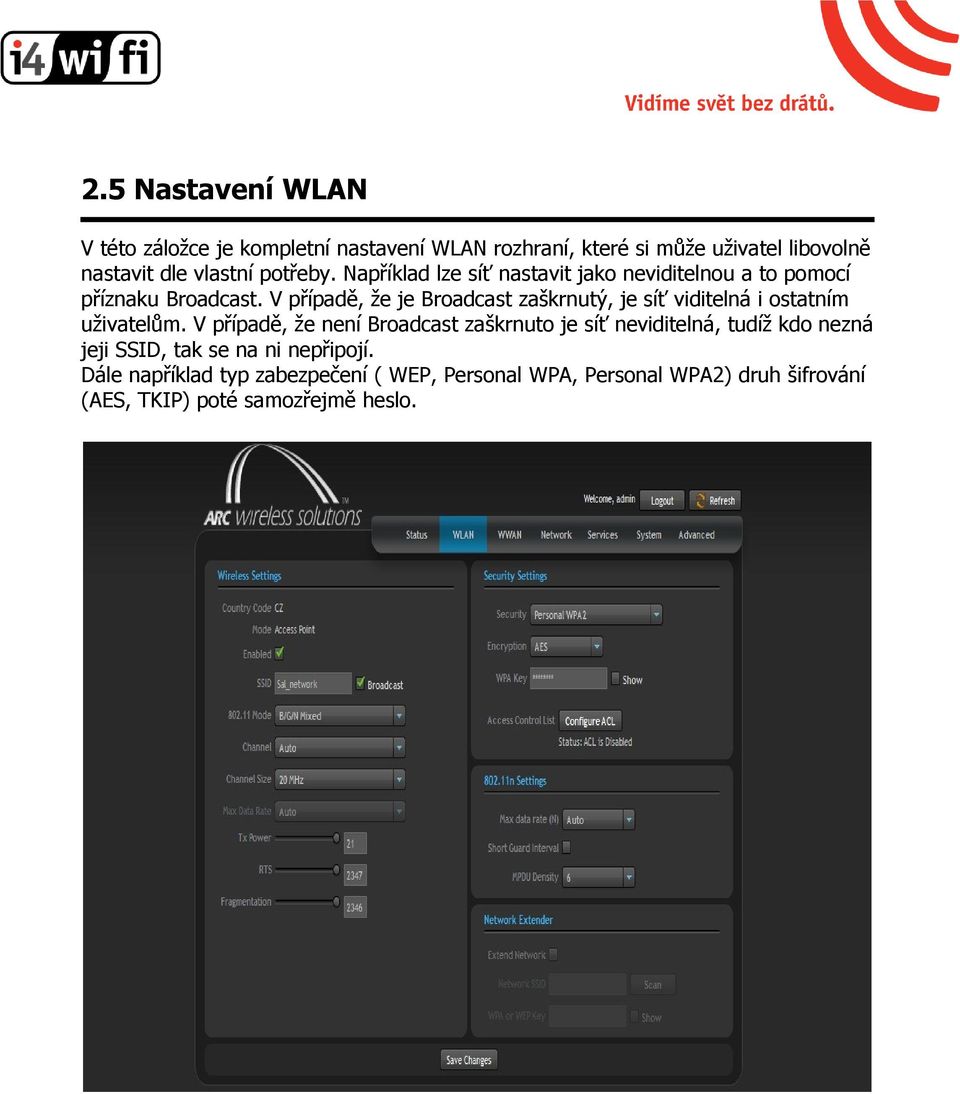

9 2.5 Nastavení WLAN V této záložce je kompletní nastavení WLAN rozhraní, které si může uživatel libovolně nastavit dle vlastní potřeby. Například lze síť nastavit jako neviditelnou a to pomocí příznaku Broadcast. V případě, že je Broadcast zaškrnutý, je síť viditelná i ostatním uživatelům. V případě, že není Broadcast zaškrnuto je síť neviditelná, tudíž kdo nezná jeji SSID, tak se na ni nepřipojí. Dále například typ zabezpečení ( WEP, Personal WPA, Personal WPA2) druh šifrování (AES, TKIP) poté samozřejmě heslo.

V případě, že je Broadcast zaškrnutý, je síť viditelná i ostatním uživatelům.

10 2.6 Nastavení WWAN Zakladním prvkem je příznak "ENABLED" který povolí, nebo zakáže celou tuto funkci. V případě, že je povolena (čili zaškrtnuta) lze se jednoduše pomocí této záložky připojit k jiné síti. V tomto případě je hlavní v jakém režimu budeme pracovat, jestli jako Acces point, Klient, WDS klient, Point-to-point Master, nebo Point-to-point Slave. Pomocí položky SCAN prohledáme dostupné sítě v okolí 5GHz. V pravé polovině vyplníme přístupové údaje a můžeme se připojit.

V tomto případě je hlavní v jakém režimu budeme pracovat, jestli jako Acces point, Klient, WDS klient, Point-to-point

11 2.6 Nastavení NETWORK V této záložce nastavíme naší síť LAN i WAN včetně Static routes a Firewallu.

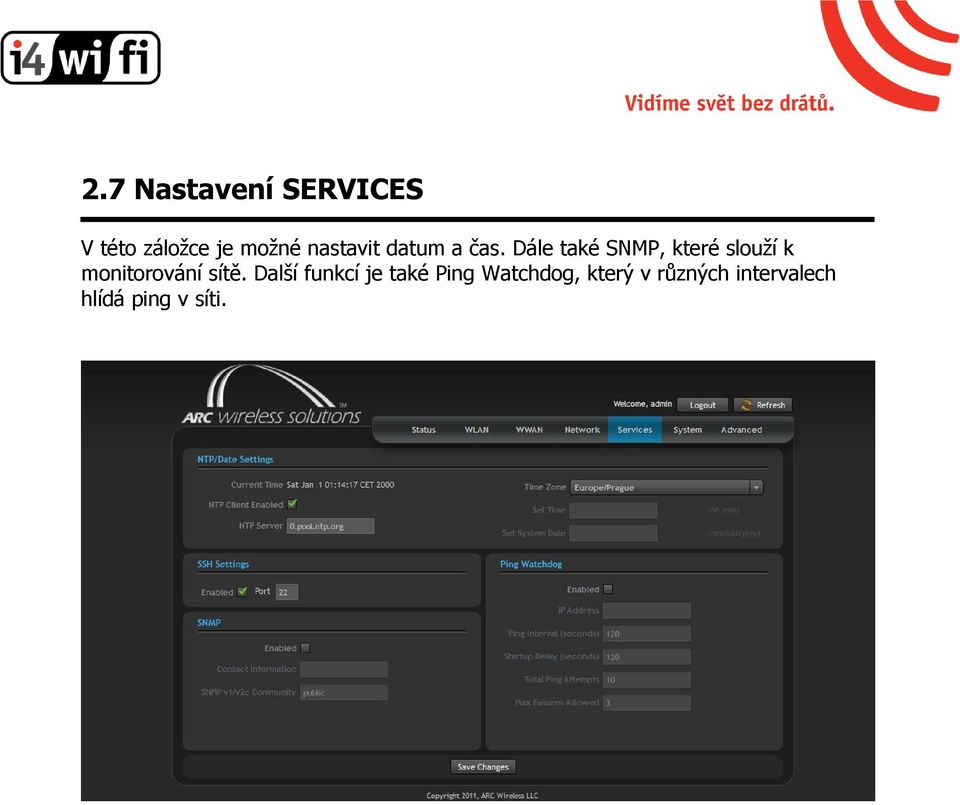

12 2.7 Nastavení SERVICES V této záložce je možné nastavit datum a čas. Dále také SNMP, které slouží k monitorování sítě. Další funkcí je také Ping Watchdog, který v různých intervalech hlídá ping v síti.

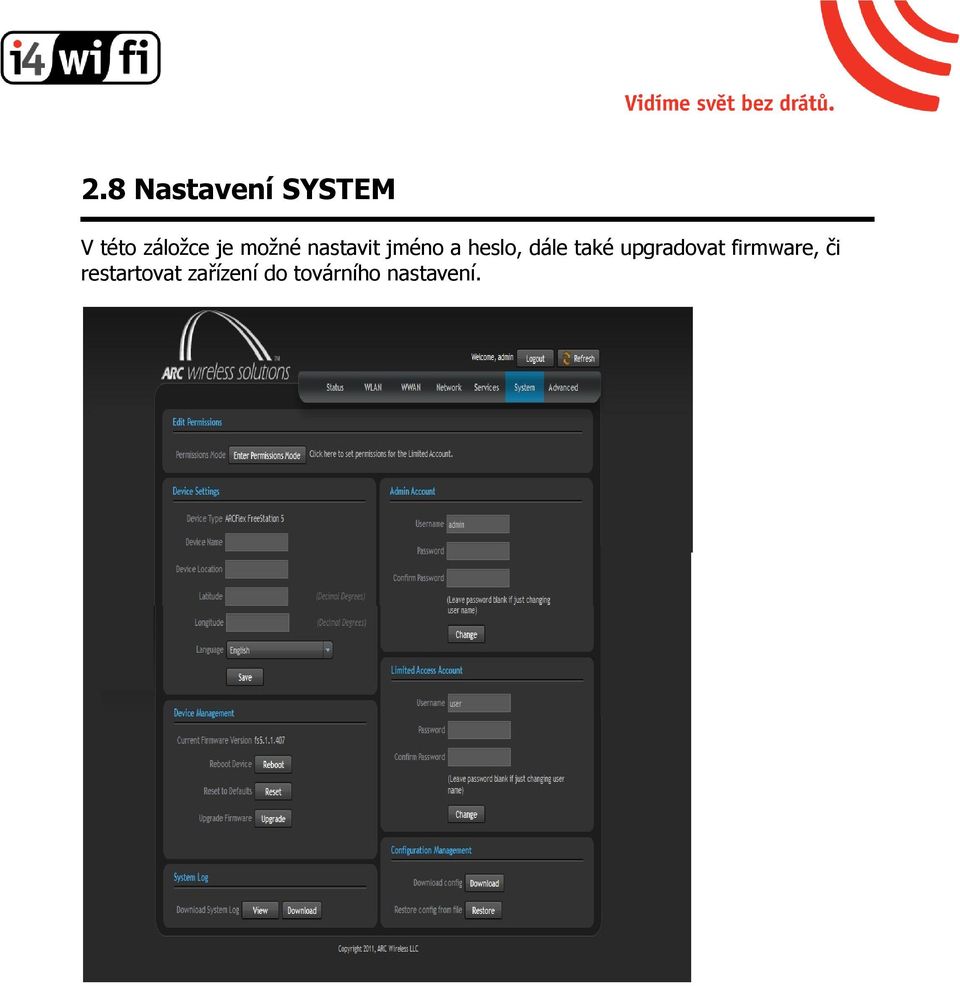

13 2.8 Nastavení SYSTEM V této záložce je možné nastavit jméno a heslo, dále také upgradovat firmware, či restartovat zařízení do továrního nastavení.

14 2.9 Nastavení ADVANCED V této záložce lze nastavit jednotlivé ethernetové porty, případně nastavit hotspot dle požadavků uživatele.

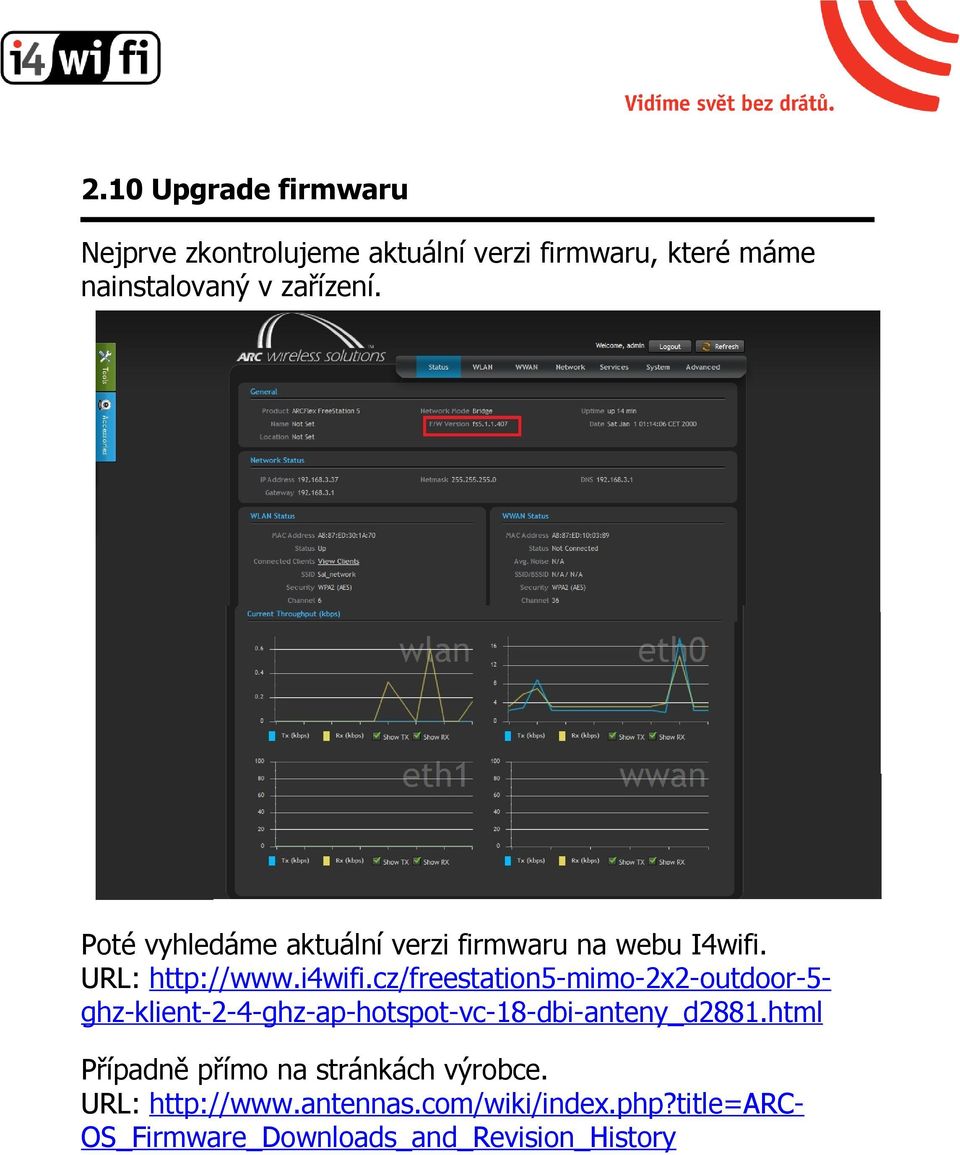

15 2.10 Upgrade firmwaru Nejprve zkontrolujeme aktuální verzi firmwaru, které máme nainstalovaný v zařízení. Poté vyhledáme aktuální verzi firmwaru na webu I4wifi. URL: Případně přímo na stránkách výrobce. URL:

cz/freestation5-mimo-2x2-outdoor-5ghz-klient-2-4-ghz-ap-hotspot-vc-18-dbi-anteny_d2881.

16 Poté se přemístíme do záložky System. Zde vybereme možnost upgrade firmware. Soubor s firmwarem dohledáme na disku a přidáme ho.

17 Poté potvrdíme upgrade firmwaru a počkáme, než se firmware nainstaluje do zařízení.

18 3.1 Propojení s Mikrotikem Zařízení lze propojit například s Mikrotikem.

19 Prohlášení o shodě Společnost Gigawavelink Ltd, tímto prohlašuje, že zařízení je ve shodě se základními požadavky a s dalšími příslušnými ustanoveními nařízení vlády č. 17/2003 Sb., Toto prohlášení je vydáno na základě dokumentů předložených výrobcem.

s dalšími příslušnými ustanoveními nařízení vlády č.
