1 Mikrovlnné systémy MINI-LINK Jaroslav Švarc Trendy mikrovlnných spojů a zařízení nové generace

2 Vývoj trhu Kapacita MW spojů >65% základnových stanic bude připojeno mikrovlnným spojem v roce 2020 Technologie připojení Spektrum excluding China, Japan, Korea, and Taiwan) Většina spojů má dnes kapacitu okolo 100 Mbit/s Výrazný nárůst v pásmu 70/80GHz - až 20% spojů roce 2020 Mikrovlnné systémy MINI-LINK Kam kráčajů telekomunikačné sietě Page 2

3 Kapacita mikrovlnného spoje Spektrální efektivnost 4 QAM High order modulation 4096 QAM Adaptive modulation Super high performance antennas & ATPC Multi layer header compression Vícekanálové systémy Dual Polarization & XPIC MIMO Radio Link Bonding Spektrum Mikrovlnné systémy MINI-LINK Kam kráčajů telekomunikačné sietě Page 3

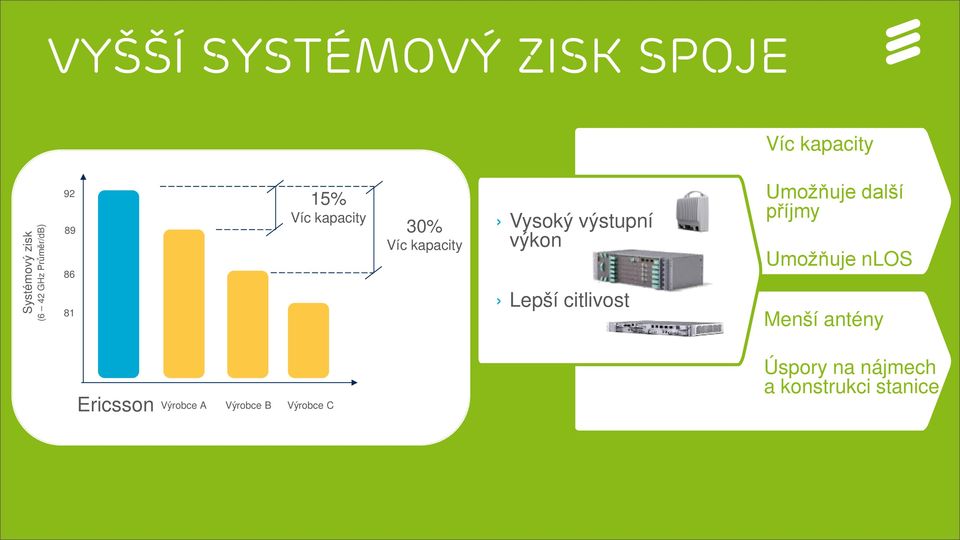

4 Vyšší Systémový zisk spoje Víc kapacity Systémový zisk (6 42 GHz Průměr/dB) % Víc kapacity 30% Víc kapacity Vysoký výstupní výkon TEXT Lepší citlivost Umožňuje další příjmy Umožňuje nlos Menší antény Ericsson Výrobce A Výrobce B Výrobce C Úspory na nájmech a konstrukci stanice Mikrovlnné systémy MINI-LINK Kam kráčajů telekomunikačné sietě Page 4

5 Sdružení kapacity kanálů na 1. vrstvě +srovnání LAG Rozděluje kapacitu spoje do oddělených kanálů Nezajistí správnou prioritizaci (QoS) Maximální kapacita je limitována na jeden kanál Sloučí kapacitu jednotlivých kanálů do jednoho vysokokapacitního spojení Plně funkční prioritizace (QoS) Maximální kapacita je daná součtem kapacit jednotlivých kanálů Typická efektivita < 70% Typická efektivita % Mikrovlnné systémy MINI-LINK Kam kráčajů telekomunikačné sietě Page 5

6 Spojení kapacity různých pásem Využití spektra vyšších kmitočtových pásem dohromady se standardními (E-Band + 18GHz..) Přidaná kapacita v řádech GBit/s pro delší spoje Multi-band booster Vyšší kmitočtové pásmo 99.9% dostupnost Nižší kmitočtové pásmo % dostupnost % dostupnost 99.99% dostupnost 99.9% dostupnost Délka spoje Mikrovlnné systémy MINI-LINK Kam kráčajů telekomunikačné sietě Page 6

7 LOS MIMO základní princip Prostorové oddělení antén ovlivňuje rozdíl fáze mezi signály Δ Adaptivní zpracování signálů Antenna separation as % of optimal Pro optimální prostorové oddělení antén platí: d 1 d 2 = Dλ/2 ( Δ = 90 ) System gain impact (db) Mikrovlnné systémy MINI-LINK Kam kráčajů telekomunikačné sietě Page 7

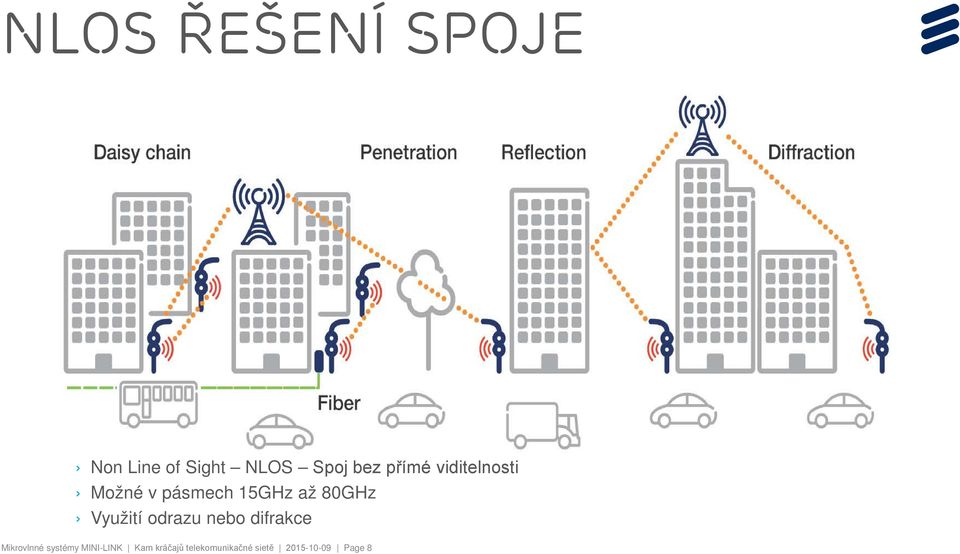

8 NLOS řešení spoje Non Line of Sight NLOS Spoj bez přímé viditelnosti Možné v pásmech 15GHz až 80GHz Využití odrazu nebo difrakce Mikrovlnné systémy MINI-LINK Kam kráčajů telekomunikačné sietě Page 8

9 MILIMETROVÉ VLNY - SPEKTRUM [GHz] 60 GHz stav regulace (V-band) 70/80 GHz stav regulace (E-band) Mikrovlnné systémy MINI-LINK Kam kráčajů telekomunikačné sietě Page 9

10 Milimetrové vlny VELKÁ SPOLUPRÁCE V TOMTO TECHNOLOGICKÉM OBORU Posun kapacitních a frekvenčních limitů 40 GBit/s podporují nově vyvinuté chipsety pro pásmo 140 GHz Mikrovlnné systémy MINI-LINK Kam kráčajů telekomunikačné sietě Page 10

11 Synchronizace nové požadavky Bez f A = f B Synchronizace f A = f B EDGE, HSPA, LTE Synchronizace T A = 1/f A Frekvence T A = 1/f A T B = 1/f B T B = 1/f B LTE-A Synchronizace Fáze f A = f B + Synchronizace t 1, t 2 ve stejné okamžiku f A = f B + t 1 = t 2 Času Požadované přesnost ±1.5 µs v celém přenosovém řetězci t 1 t 1 12:00: :00:01 t 2 t 2 Mikrovlnné systémy MINI-LINK Kam kráčajů telekomunikačné sietě Page 11

12 Synchronizace frekvence, fáze a času v transportní síti GPS ~ Paketová transportní síť splňující ITU-T Grandmaster Clock (GM) BC MINI-LINK 1PPS+ToD Input GPS02 Synchronizace času a fáze pomocí protokolu 1588v2 (ITU-T G ) Synchronizace frekvence na první vrstvě pomocí Synchronního Ethernetu MINI-LINK BC MINI-LINK BC MINI-LINK BC TDD 4G TDD Mikrovlnné systémy MINI-LINK Kam kráčajů telekomunikačné sietě Page 12 OC OC OC

13 Celkové náklady operátora na provoz MW spoje Oblasti pro snížení celkových nákladů: Hlubší integrace mikrovlnného systému se základnovou stanicí radiové sítě Automatizace v provozu a výstavbě přenosové sítě Změna způsobu práce a organizace práce telekomunikačního operátora Použití uzlového konceptu místo výstavby jednotlivých nezávislých spojů Mikrovlnné systémy MINI-LINK Kam kráčajů telekomunikačné sietě Page 13

14 Konfigurace spoje pomocí WI-FI O&M Wi-Fi Adapter Zjednodušení instalace a směrování spoje MINI-LINK Není potřeba LCT a PC -> konfigurace pomocí telefonu / tabletu a sluchátek Pro All Outdoor spoje MINI-LINK PT 2020/6020 a MINI-LINK 6352 Zjednodušená diagnostika Přístup přes Wi-Fi odstraňuje potřebu šplhání k rádiu Mikrovlnné systémy MINI-LINK Kam kráčajů telekomunikačné sietě Page 14

15 MINI-LINK uzlové řešení Outdoor 5-42 GHz 60 GHz 70/80 GHz MINI-LINK PT 3060 Indoor Fronthaul Small cell/ Leaf site Traditional Split Hop compatibility All-outdoor Node Node Long Haul between all outdoor and split Mikrovlnné systémy MINI-LINK Kam kráčajů telekomunikačné sietě Page 15

16 MINI-LINk 6691 & % 4096 QAM 10 snížení velikosti podpora G & 2.5 G & 1G rozhraní Highest node capacity in smallest form factor Mikrovlnné systémy MINI-LINK Kam kráčajů telekomunikačné sietě Page 16

17 MINI-LINk TN 2 10 G 4096 QAM Kanálový modem připravený pro MIMO rozhraní podpora New NPU and MMU for higher link- & switch capacities and IP routing Mikrovlnné systémy MINI-LINK Kam kráčajů telekomunikačné sietě Page 17

18 Nové vysokokapacitní modemy Vysoká kapacita pomocí: 4096 QAM Víceúrovňové komprese hlaviček MHz šířky kanálů Pro MINI-LINK 6691/92 MIMO a XPIC Dvoukanálový modem Kompatibilní na radiové vrstvě Pro MINI-LINK TN Mikrovlnné systémy MINI-LINK Kam kráčajů telekomunikačné sietě Page 18

19 MINI-LINk 6352 E-band spoj 70/80 GHz 5 frekvenční pásmo GBit/s kapacita v 750 MHz kanálu, 10 GBit/s pro 2+0 RLB 10 Gbit/s rozhraní, 2.5 Gbit/s & 1 Gbit/s rozhraní do L2 přepínače Mikrovlnné systémy MINI-LINK Kam kráčajů telekomunikačné sietě Page 19

20 MINI-LINK 6352 Radiové parametry 250/500/750 MHz šířka kanálu QAM s adaptivní modulací Sdružení kapacity na první vrstvě přímo ve vnější jednotce (2+0 RLB) Redundance 1+1 HSB Kapacita spoje 3.2 Gbps v 500 MHz kanálu 4.8 Gbps v 750 MHz kanálu Další navýšení kapacity pomocí víceúrovňové komprese hlaviček (typicky 15-20%) Až 10 Gbit/s s použitím 2+0 RLB Paketová funkcionalita Vestavěný vysokokapacitní přepínač Komplexní L2 funkcionalita Ethernetové porty 3 x 1/2.5/10G SFP+, 1x 1000BaseT Agregace ve vnější jednotce Synchronní Ethernet 1588v2 TC/BC pro synchronizaci času a fáze Mikrovlnné systémy MINI-LINK Kam kráčajů telekomunikačné sietě Page 20 Vysokokapacitní řešení mikrovlnného spoje

21 MINI-LINK 6352 Příklady použití 10 GBit/s spoj v konfiguraci Gbps s redundancí 1+1 V H V H 2+0 RLB / Protection 1+1 protection V Mikrovlnné systémy MINI-LINK Kam kráčajů telekomunikačné sietě Page 21

22 Kaskádování spojů Agregace Kompletní agregace ve vnější jednotce MINI-LINK 6352 Kombinování s 2+0 RLB nebo redundantní konfigurací spoje 2+0, L1 RLB 70/80GHz Lokální příspěvek přes 1/10GBit/s rozhraní LOS nebo nlos 1/10G rozhraní Mikrovlnné systémy MINI-LINK Kam kráčajů telekomunikačné sietě Page 22

23 MINI-LINk GHz 1 Gbps frekvenční pásmo kapacita v 200 MHz kanále 2.5 Litru objem vše integrováno do koule Víceportová konfigurace: 4 x 1GE + 2 SFP rozhraní World s smallest Gbps V-band link Mikrovlnné systémy MINI-LINK Kam kráčajů telekomunikačné sietě Page 23

24 MINI-LINK 6351 Modulární koncept Switch 6391 PoE PoE PoE PoE PoE mrbs Koncová stanice Agregace více směrů Agregace více technologií Mikrovlnné systémy MINI-LINK Kam kráčajů telekomunikačné sietě Page 24

25 Příklad použití vysokokapacitní připojení k páteřní síti přes e-band Řešení nárůstu páteřního provozu Až 10 Gbit/s spoj v pásmu 70/80GHz k optické síti 20% navýšení kapacity s použitím 4096 QAM 1 Gbit/s v pásmu 60GHz Modulární systém Kombinování Split spojů a all outdoor spojů MINI-LINK 6363 MINI-LINK 6691 MINI-LINK 6351 MINI-LINK 6363 MINI-LINK 6351 MINI-LINK 6691 MINI-LINK 6352 MINI-LINK 6352 Mikrovlnné systémy MINI-LINK Kam kráčajů telekomunikačné sietě Page 25

26 Přehled MINI-LINK portfolia 4096 QAM support 112 MHz channel spacing 2 Carriers per modem MIMO prepared Radio Link Bonding QAM support 70/80 GHz 5 Gbps 60 1 GHz Gbps in 2,5 litres Mikrovlnné systémy MINI-LINK Kam kráčajů telekomunikačné sietě Page 26

27 Co zvládne mikrovlnný spoj Mikrovlnné spoje jsou schopny pokrýt 100% kapacitních požadavků základnových stanic mobilních sítí v roce Gbps 5 GBPS [Mbps] 1 Gbps Mikrovlnné systémy MINI-LINK Kam kráčajů telekomunikačné sietě Page 27

28 Mikrovlnné systémy MINI-LINK Kam kráčajů telekomunikačné sietě Page 28

29 > Kontakt Jaroslav Švarc Mobil: Seznam partnerů: Portfolio pro transportní sítě: Mikrovlnné systémy MINI-LINK Kam kráčajů telekomunikačné sietě Page 29
