UNI-01 katalogový list strana 1. Přístupový adocházkový systém UNIgate UNI-01 AVARIS, s.r.o CHARAKTERISTIKA POPIS AFUNKCE KOMPONENT

Transkript

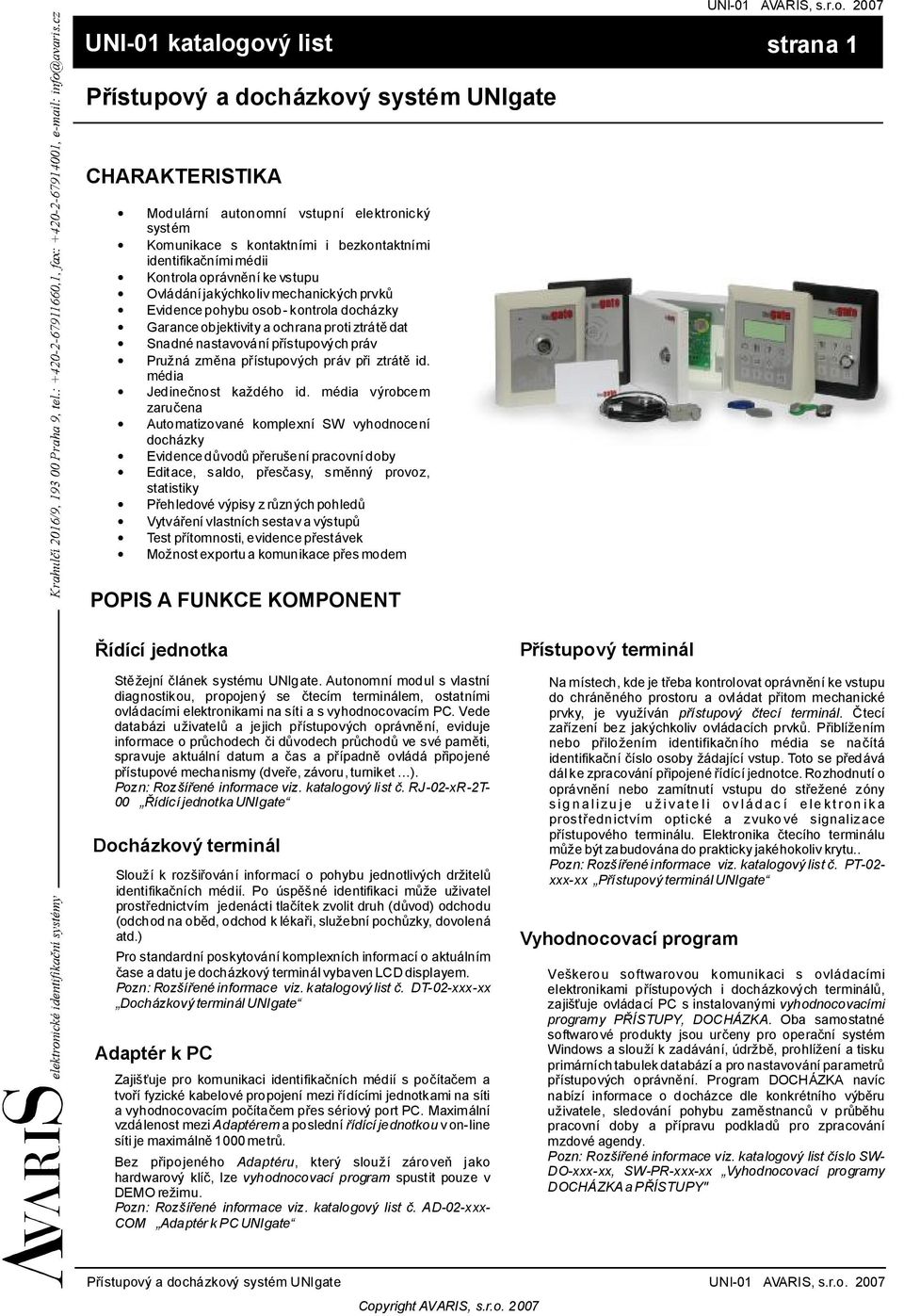

1 UNI-01 katalogový list strana 1 Přístupový adocházkový systémunigate UNI-01 AVARIS, s.r.o Modulární autonomní vstupní elektronický systém Komunikace s kontaktními i bezkontaktními identifikačnímimédii Kontrolaoprávněníkevstupu Ovládáníjakýchkolivmechanickýchprvků Evidencepohybuosob-kontroladocházky Garanceobjektivityaochranaprotiztrátědat Snadnénastavovánípřístupovýchpráv Pružná změna přístupových práv přiztrátě id. média Jedinečnost každého id. média výrobcem zaručena Automatizované komplexní SW vyhodnocení docházky Evidencedůvodů přerušenípracovnídoby Editace, saldo, přesčasy, směnný provoz, statistiky Přehledovévýpisyzrůznýchpohledů Vytvářenívlastníchsestavavýstupů Testpřítomnosti,evidencepřestávek Možnostexportuakomunikacepřesmodem POPIS AFUNKCE KOMPONENT Řídící jednotka Stěžejní článek systému UNIgate. Autonomní modul s vlastní diagnostikou, propojený se čtecím terminálem, ostatními ovládacími elektronikami nasítiasvyhodnocovacím PC.Vede databázi uživatelů a jejich přístupových oprávnění, eviduje informace o průchodech či důvodech průchodů ve své paměti, spravuje aktuální datum a čas apřípadně ovládá připojené přístupovémechanismy(dveře,závoru,turniket ). Pozn: Rozšířené informace viz. katalogový list č.rj-02-xr-2t- 00 ŘídícíjednotkaUNIgate Docházkovýterminál Slouží krozšiřováníinformací o pohybu jednotlivých držitelů identifikačních médií. Po úspěšné identifikaci může uživatel prostřednictvím jedenácti tlačítek zvolit druh (důvod) odchodu (odchodnaoběd,odchod klékaři,služebnípochůzky,dovolená atd.) Prostandardníposkytováníkomplexníchinformacíoaktuálním časeadatujedocházkovýterminálvybavenlcddisplayem. Pozn:Rozšířené informace viz.katalogový list č. DT-02-xxx-xx DocházkovýterminálUNIgate Adaptér kpc Zajišťuje pro komunikaci identifikačních médií spočítačem a tvoří fyzické kabelovépropojení mezi řídícími jednotkamina síti avyhodnocovacím počítačem přessériový port PC. Maximální vzdálenostmeziadaptérem aposlednířídícíjednotkouvon-line sítijemaximálně 1000metrů. Bez připojeného Adaptéru, který slouží zároveň jako hardwarový klíč, lze vyhodnocovací program spustit pouze v DEMOrežimu. Pozn: Rozšířené informaceviz. katalogový list č. AD-02-xxx- COM AdaptérkPCUNIgate Přístupový terminál Namístech,kdeje třebakontrolovatoprávněníkevstupu do chráněného prostoru aovládat přitom mechanické prvky, je využíván přístupový čtecí terminál. Čtecí zařízení bez jakýchkoliv ovládacích prvků. Přiblížením nebo přiložením identifikačního média se načítá identifikační číslo osoby žádající vstup. Toto se předává dálkezpracovánípřipojené řídícíjednotce.rozhodnutío oprávnění nebo zamítnutí vstupu do střežené zóny signalizuje uživateli ovládací elektronika prostřednictvím optické a zvukové signalizace přístupového terminálu. Elektronika čtecího terminálu můžebýtzabudovánadopraktickyjakéhokolivkrytu.. Pozn:Rozšířenéinformace viz.katalogovýlistč. PT-02- xxx-xx PřístupovýterminálUNIgate Vyhodnocovacíprogram Veškerou softwarovou komunikaci s ovládacími elektronikami přístupových i docházkových terminálů, zajišťuje ovládací PC sinstalovanými vyhodnocovacími programy PŘÍSTUPY, DOCHÁZKA. Oba samostatné softwarové produkty jsou určeny pro operační systém Windows aslouží kzadávání, údržbě, prohlížení atisku primárníchtabulekdatabázíapronastavováníparametrů přístupových oprávnění. Program DOCHÁZKA navíc nabízí informace o docházce dle konkrétního výběru uživatele, sledování pohybu zaměstnanců v průběhu pracovní doby a přípravu podkladů pro zpracování mzdovéagendy. Pozn: Rozšířenéinformace viz.katalogový list číslosw- DO-xxx-xx, SW-PR-xxx-xx Vyhodnocovací programy DOCHÁZKAaPŘÍSTUPY" Přístupový adocházkový systém UNIgate UNI-01 AVARIS, s.r.o CopyrightAVARIS, s.r.o. 2007

2 UNI-01 AVARIS, s.r.o UNI-01 katalogový list strana 2 Přístupový adocházkový systém UNIgate Identifikační média Identifikační média -bezkontaktní identifikace Kbezkontaktní identifikaci slouží proximitní identifikační média komunikující vpásmu dlouhých vln na frekvenci 125 khz, na vzdálenost až 20 cm* od čtecího terminálu. Jedná se o inteligentní čip uzavřený v pouzdře ve formě karty nebo praktického plastového přívěsku. Kartu ve formátu ISO je možno potisknout a používat jako elektronické identifikační médium a služební průkaz v jednom. Tisk i barevný, oboustrannýumožnínatisknoutslužebníúdajeouživateli. Využití systému SystémUNIgate může býtvyužíván proklasickou kontrolu přístupů nebo pro ovládání externích systémů nejen bezpečnostního charakteru (ovládání výtahu,parkovacích plošin, alarmu atd.). Docházková varianta systému je využitelná především prokontroludocházky nebo začátku akoncepracovních čivýrobníchprocesů. *)Pozn.vzdálenost čtení závisí natypu použitého id.média,typu terminálu,způsobuinstalaceanavnějšíchvlivechprostředí. Identifikační čipy-kontaktní identifikace Identifikační čipy ibutton společnosti Dallas Semic.-MAXIM. Identifikační médium tvoříkřemíkový čip hermeticky uzavřený v pouzdře znerez oceli ve tvaru knoflíkové baterie, oprůměru avýšce 5mm. Každý čip nese svůj individuální 64-bitový kód.jedinečnostkaždéhočipujevýrobcemgarantována. Identifikaceprobíhá letmýmpřiblížením médiake čtecísonděna docházkovémnebopřístupovémterminálu. Výhodou čipů je velká odolnost proti mechanickému poškození. Systém v kontaktním provedení je vhodný do náročných provozů. Čip se připevňuje na speciálníplastovou klíčenku, zabrání se takmožnéztrátě. Pozn: Víceinformací viz. katalogový list číslo CARD-125-xxx- 00,KF-125-xx-xx Bezkontaktní identifikační média, katalogový list č. IDM-CIP-199xFx-xx Kontaktní identifikační média, Přístupový adocházkový systém UNIgate UNI-01 AVARIS, s.r.o Copyright AVARIS,s.r.o. 2007

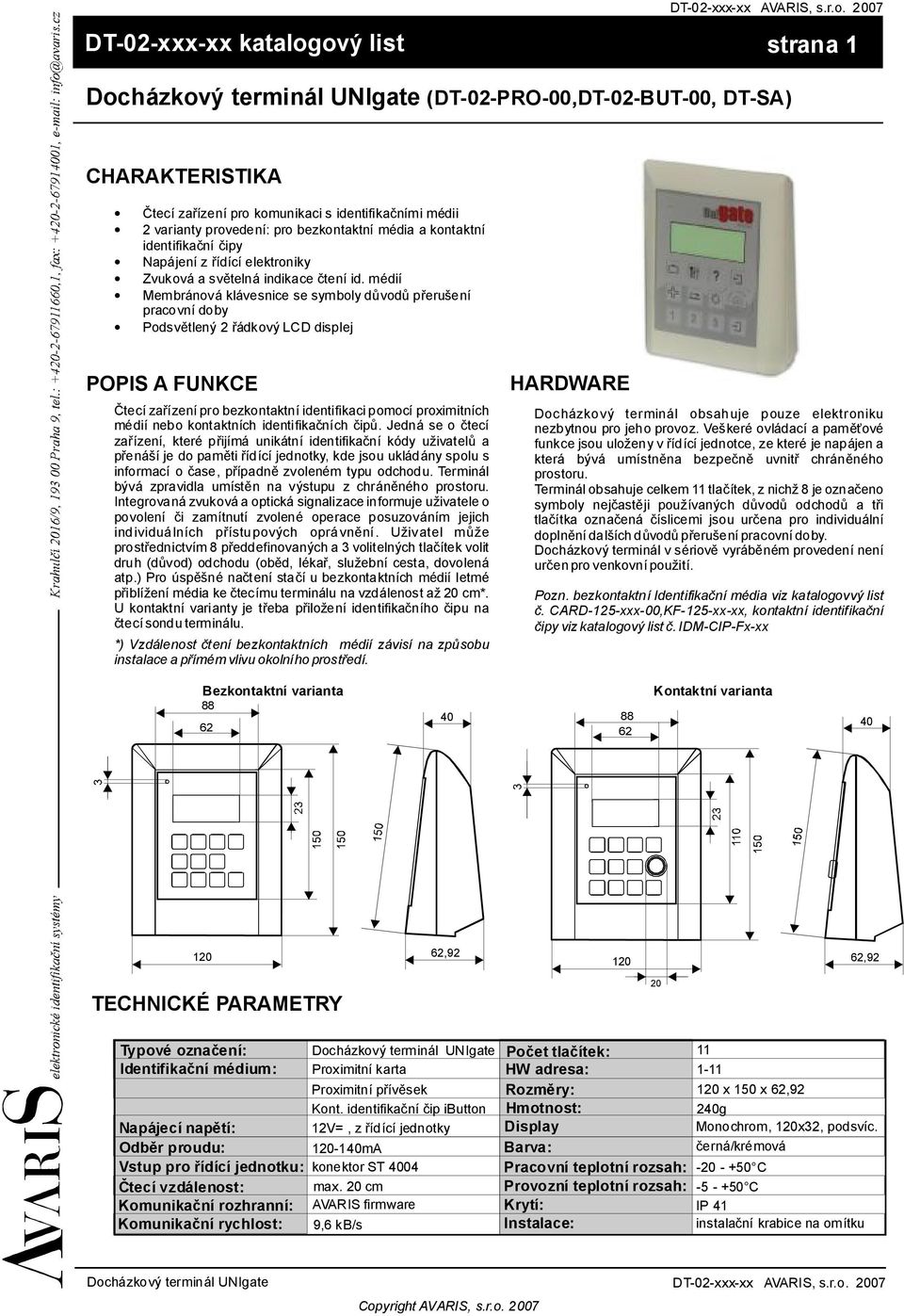

3 DT-02-xxx-xx AVARIS, s.r.o DT-02-xxx-xx katalogový list strana 1 Docházkový terminál UNIgate (DT-02-PRO-00,DT-02-BUT-00, DT-SA) Čtecí zařízení pro komunikacisidentifikačnímimédii 2varianty provedení: pro bezkontaktní média akontaktní identifikační čipy Napájení zřídící elektroniky Zvuková a světelná indikace čtení id. médií Membránováklávesnice se symbolydůvodů přerušení pracovní doby Podsvětlený 2řádkovýLCDdisplej POPIS AFUNKCE Čtecízařízeníprobezkontaktníidentifikacipomocí proximitních médií nebo kontaktních identifikačních čipů. Jedná se o čtecí zařízení, které přijímá unikátní identifikační kódy uživatelů a přenáší je do paměti řídící jednotky,kde jsou ukládány spolu s informací očase,případně zvoleném typu odchodu. Terminál bývá zpravidla umístěn na výstupu zchráněného prostoru. Integrovanázvukováaoptická signalizaceinformujeuživateleo povolení či zamítnutí zvolené operace posuzováním jejich individuálních přístupových oprávnění. Uživatel může prostřednictvím8předdefinovanýcha3volitelných tlačítekvolit druh(důvod) odchodu (oběd, lékař, služební cesta, dovolená atp.) Pro úspěšné načtení stačí ubezkontaktních médií letmé přiblížení média ke čtecímuterminálu na vzdálenostaž20 cm*. Ukontaktní varianty je třeba přiložení identifikačního čipu na čtecísonduterminálu. *) Vzdálenost čtení bezkontaktních médií závisí na způsobu instalaceapřímémvlivuokolníhoprostředí. HARDWARE Docházkový terminál obsahuje pouze elektroniku nezbytnou pro jehoprovoz. Veškeré ovládací apaměťové funkcejsou uloženyvřídící jednotce,zekteré je napájena která bývá umístněna bezpečně uvnitř chráněného prostoru. Terminálobsahujecelkem11tlačítek,znichž8jeoznačeno symboly nejčastěji používaných důvodů odchodů a tři tlačítka označená číslicemi jsou určena pro individuální doplněnídalšíchdůvodů přerušenípracovnídoby. Docházkový terminál vsériově vyráběném provedení není určenprovenkovnípoužití. Pozn. bezkontaktníidentifikační média viz katalogovvý list č. CARD-125-xxx-00,KF-125-xx-xx, kontaktní identifikační čipy vizkatalogový list č.idm-cip-fx-xx Bezkontaktní varianta Kontaktní varianta , ,92 TECHNICKÉ PARAMETRY 20 Identifikační médium: Napájecínapětí: Odběr proudu: Vstup pro řídící jednotku: Čtecívzdálenost: Komunikační rozhranní: Komunikační rychlost: Docházkový terminál UNIgate Proximitní karta Proximitní přívěsek Kont. identifikační čipibutton 12V=,zřídící jednotky mA konektorst 4004 max. 20 cm AVARISfirmware 9,6 kb/s Počettlačítek: 11 HW adresa: x150 x62,92 Hmotnost: 240g Display Monochrom, 120x32, podsvíc. černá/krémová Pracovní teplotnírozsah: C Provozní teplotnírozsah: C Krytí: IP 41 Instalace: instalační krabicena omítku Docházkový terminál UNIgate DT-02-xxx-xx AVARIS, s.r.o CopyrightAVARIS, s.r.o. 2007

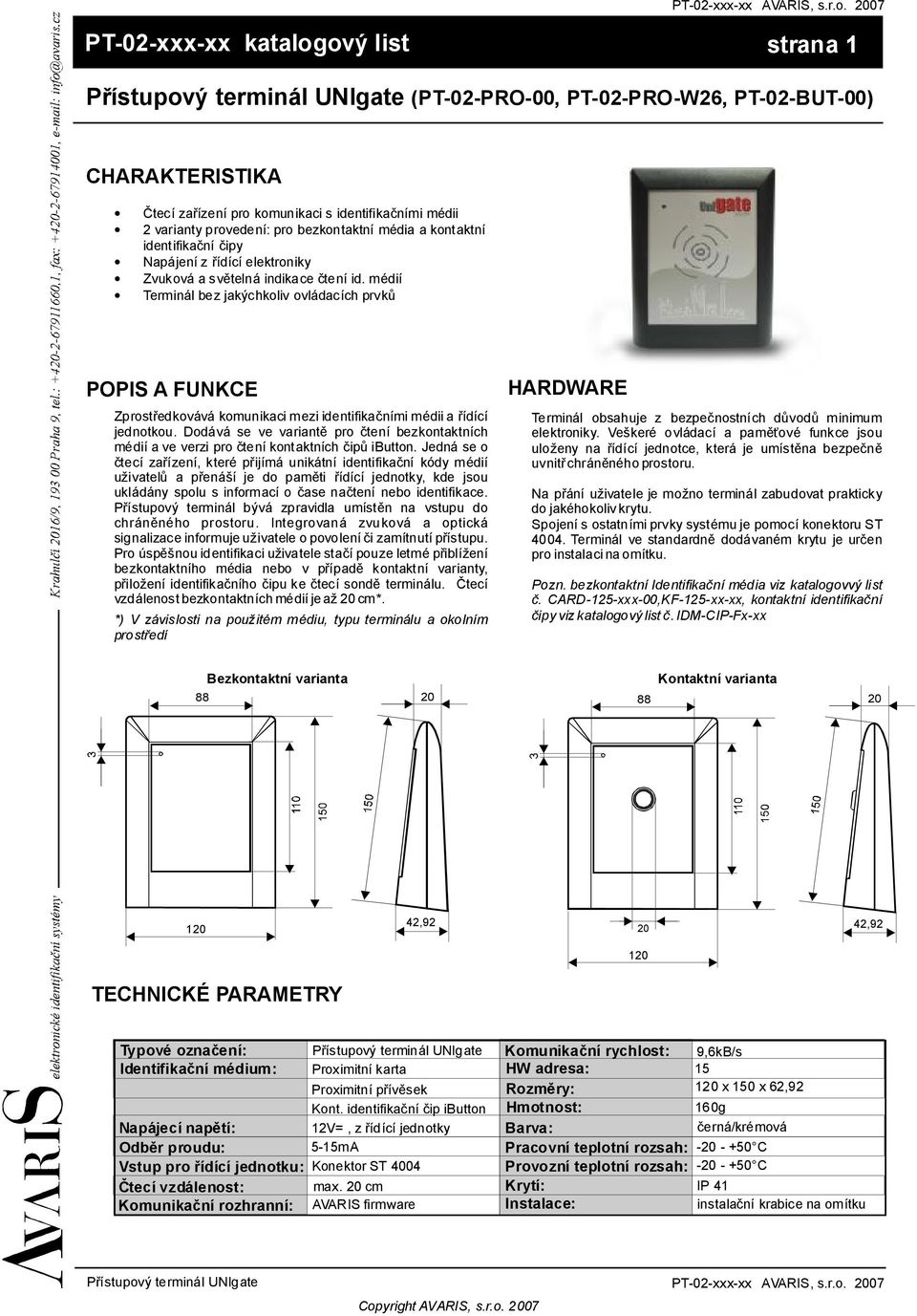

4 PT-02-xxx-xx AVARIS, s.r.o PT-02-xxx-xx katalogový list strana 1 Přístupový terminál UNIgate (PT-02-PRO-00, PT-02-PRO-W26, PT-02-BUT-00) Čtecízařízení pro komunikaci sidentifikačními médii 2variantyprovedení: pro bezkontaktní média akontaktní identifikační čipy Napájenízřídící elektroniky Zvuková a světelná indikace čtení id. médií Terminál bezjakýchkoliv ovládacích prvků POPIS AFUNKCE Zprostředkovává komunikacimeziidentifikačnímimédiiařídící jednotkou. Dodáváse vevariantě pro čtení bezkontaktních médií ave verzi pro čtení kontaktních čipů ibutton. Jedná se o čtecí zařízení, které přijímá unikátní identifikační kódy médií uživatelů a přenáší je do paměti řídící jednotky, kde jsou ukládány spolu sinformací očase načtení nebo identifikace. Přístupový terminál bývá zpravidla umístěn na vstupu do chráněného prostoru. Integrovaná zvuková a optická signalizaceinformujeuživatele opovolení či zamítnutí přístupu. Pro úspěšnouidentifikaciuživatelestačípouzeletmépřiblížení bezkontaktního média nebo v případě kontaktní varianty, přiložení identifikačního čipu ke čtecísondě terminálu. Čtecí vzdálenostbezkontaktníchmédiíjeaž20cm*. *) Vzávislosti na použitém médiu, typu terminálu aokolním prostředí HARDWARE Terminál obsahuje z bezpečnostních důvodů minimum elektroniky. Veškeré ovládací a paměťové funkce jsou uloženy na řídící jednotce, která je umístěna bezpečně uvnitřchráněnéhoprostoru. Na přání uživatele je možno terminál zabudovat prakticky dojakéhokolivkrytu. Spojenísostatnímiprvky systémuje pomocí konektoru ST Terminál ve standardně dodávaném krytu je určen proinstalacinaomítku. Pozn. bezkontaktní Identifikační média viz katalogovvý list č. CARD-125-xxx-00,KF-125-xx-xx, kontaktní identifikační čipyvizkatalogovýlist č.idm-cip-fx-xx Bezkontaktní varianta Kontaktní varianta , , TECHNICKÉ PARAMETRY Identifikační médium: Napájecínapětí: Odběr proudu: Vstup pro řídící jednotku: Čtecívzdálenost: Komunikační rozhranní: Přístupový terminál UNIgate Proximitní karta Proximitní přívěsek Kont. identifikační čipibutton 12V=,zřídící jednotky 5-15mA KonektorST 4004 max. 20 cm AVARISfirmware Komunikační rychlost: HW adresa: Hmotnost: Pracovní teplotní rozsah: Provozní teplotní rozsah: Krytí: Instalace: 9,6kB/s x150 x62,92 160g černá/krémová C C IP 41 instalační krabicena omítku Přístupový terminál UNIgate PT-02-xxx-xx AVARIS,s.r.o CopyrightAVARIS, s.r.o. 2007

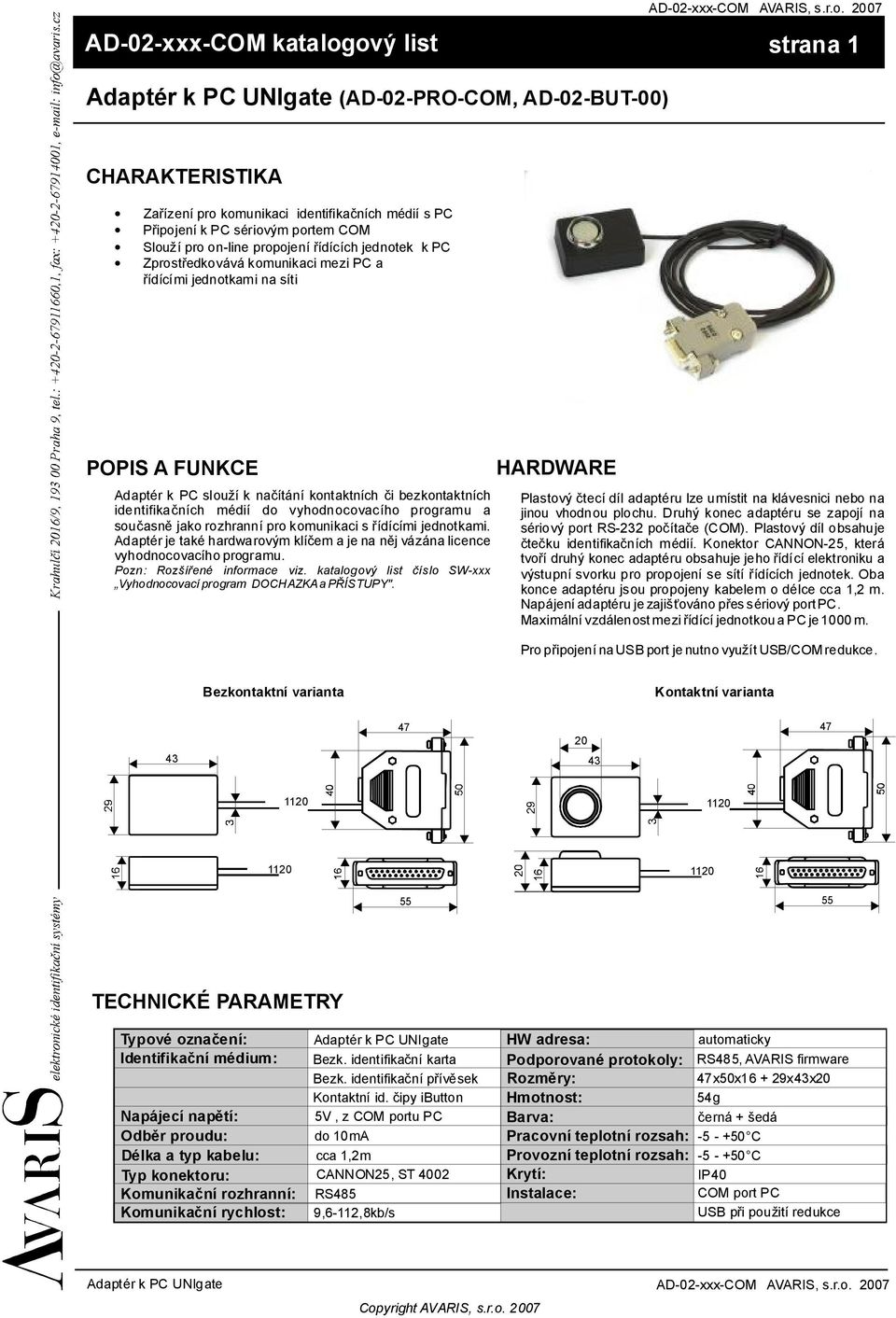

5 AD-02-xxx-COM katalogový list strana 1 Adaptér k PC UNIgate (AD-02-PRO-COM,AD-02-BUT-00) AD-02-xxx-COM AVARIS,s.r.o Zařízení pro komunikaci identifikačních médií spc Připojení kpcsériovým portem COM Sloužípro on-line propojení řídících jednotek kpc Zprostředkovávákomunikaci mezi PC a řídícími jednotkamina síti POPIS AFUNKCE Adaptér k PC slouží k načítání kontaktních či bezkontaktních identifikačních médií do vyhodnocovacího programu a současně jakorozhranní prokomunikaci sřídícími jednotkami. Adaptérje takéhardwarovým klíčem ajena nějvázánalicence vyhodnocovacíhoprogramu. Pozn: Rozšířené informace viz. katalogový list číslo SW-xxx Vyhodnocovacíprogram DOCHAZKAaPŘÍSTUPY". HARDWARE Plastový čtecídíl adaptéru lze umístit na klávesnici nebo na jinou vhodnou plochu. Druhý konec adaptéru se zapojí na sériový port RS-232 počítače (COM). Plastový díl obsahuje čtečku identifikačních médií. Konektor CANNON-25,která tvoří druhý konec adaptéru obsahuje jeho řídící elektroniku a výstupnísvorkupropropojenísesítí řídících jednotek. Oba konceadaptéru jsou propojeny kabelem odélce cca1,2 m. NapájeníadaptérujezajišťovánopřessériovýportPC. Maximálnívzdálenostmeziřídícíjednotkou apcje1000m. PropřipojenínaUSBportjenutnovyužítUSB/COMredukce. Bezkontaktní varianta Kontaktní varianta TECHNICKÉ PARAMETRY Identifikační médium: Napájecí napětí: Odběr proudu: Délka atyp kabelu: Typ konektoru: Komunikační rozhranní: Komunikační rychlost: AdaptérkPCUNIgate Bezk. identifikační karta Bezk. identifikační přívěsek Kontaktní id. čipy ibutton 5V,zCOM portu PC do 10mA cca 1,2m CANNON25,ST 4002 RS485 9,6-112,8kb/s HW adresa: Podporované protokoly: Hmotnost: Pracovní teplotní rozsah: Provozní teplotní rozsah: Krytí: Instalace: automaticky RS485,AVARIS firmware 47x50x16+29x43x20 54g černá +šedá C C IP40 COM port PC USB připoužití redukce AdaptérkPC UNIgate AD-02-xxx-COM AVARIS, s.r.o CopyrightAVARIS, s.r.o. 2007

6 CARD-125-xxx-00, KF-125-xx-xx AVARIS,s.r.o CARD-125-xxx-00, KF-125-xx-xx katalogový list strana 1 Bezkontaktní identifikační média (CARD , KF CE/RU/MO/ZE/SE, KF-125-PO-CE/MO/SE) Identifikační média pro kontaktní čtení Pasivní technologie Standardně dva druhy zapouzdření -karta IDB CARD ISO (kreditní karta) -přívěsek IDB KEY(plastový přívěsek na klíče) Unikátní identifikační kód daný výrobcem Úroveň bezpečnosti read only" Možnost plnobarevného grafického oboustranného potisku na kartu Vysoká životnost aodolnost vůči vnějším vlivům Možnost dokoupení příslušenství ke kartám (visačky, pouzdra atd.) Vysoká variabilita použití IDENTIFIKAČNÍ KARTY(CARD-125-xxx-00) Bezkontaktní identifikační média se využívají usystémů A-pro, UNIgateaCOP,kteréjsou založenyna bezkontaktní technologii snímání identifikačního kódu z identifikačních médií.slouží k rozlišení jednotlivých uživatelů ato načtením kódu osobního identifikačníhomédiauživatelepřikaždémprůchodu. Jednáse oproximitní karty standardu ISO, které nepotřebují žádnou údržbu a jsou odolné proti běžným vnějším vlivům (magnetické pole, voda, teplo, oděry). Jdeonejrozšířenější typ bezkontaktní karty využívaný zejména pro docházkové a přístupové systémy.iso CARD komunikují vpásmu dlouhých vln, 125kHz, amplitudová modulace (ASK), formát dat Manchester. 85,3 Díky speciálnímu zapouzdření vkvalitní plastické hmotě jsoutatoidentifikačnímédia velmiodolnáajsouvhodnápro umístění v kapse, na klipu nebo v peněžence. Pro snadnější rozlišení je možno kartu potisknout pořadovým číslem nebo barevným logem. Při vyšších nárocích na bezpečnost je možno kartu potisknout fotografií a daty majitele, kdy karta současně slouží jako identifikační (služební) průkaz. Pokud není karta personifikována na konkrétní osobu, je možné ji používat prakticky bez omezení pro libovolný počet osob.tzn., žekarta může být po vrácení od držitele (ukončení pracovního poměru) přiřazena jiné osobě. Karta je pasivní bez vlastního napájení.aždoabsolutníhopoškozenítakmůže pracovati mnoholet,cožjeekonomickyvelmivýhodné. Systém je možné doplnit ospeciální karty smagnetickým proužkem (CARD-125-0M0-00), kontaktním čipem (CARD C-00), případně kombinací obou (CARD MC-00). Takto kombinovaná karta může nahradit několikidentifikačníchmédiísoučasně. TECHNICKÉ PARAMETRY -Bezkontaktní karta Technologie: Frekvence: Rozměry IDB CARD ISO: Bezkontaktní karta EM MARINE,EM4102 bílá 125kHz 85,3x54mm Pracovníteplotnírozsah: Provozní teplotnírozsah: Bezkontaktní identifikační média CARD-125-xxx-000, KF-125-xxx-xx AVARIS, s.r.o CopyrightAVARIS,s.r.o. 2007

7 CARD-125-xxx-00, KF-125-xx-xx AVARIS, s.r.o CARD-125-xxx-00, KF-125-xx-xx katalogový list strana 2 Bezkontaktní identifikační média (CARD , KF CE/RU/MO/ZE/SE, KF-125-PO-CE/MO/SE) IDENTIFIKAČNÍ PŘÍVĚSKY (KF-125-xx-xx) Kromě identifikačních karet lze použít pro identifikaci také praktických přívěsků na klíče. Jedná se o identifikační médium v plastovém obalu ve formě přívěsku, který je oblíbenýzejménaprosvoupraktickouvelikost. 8 Bezkontaktnípřívěsky jsouprosnadnějšírozlišení(např.stálý zaměstnanec, brigádník atp.)nabízenyvněkolikabarevných odstínech (černá, červená, modrá, zelená, šedá), a to nepotisknutelná (KF xx),případně smožnostípotisku (KF-125-PO-xx).Potiskjeprováděnjižpřivýrobě. Bezkontaktní přívěsky jsou osazeny anténou o průměru 20mm, která výrazně zvyšuje jejich čtecí vzdálenost. Ve srovnánísbezkontaktnímikartami jevšakzhrubapoloviční. TECHNICKÉ PARAMETRY Bezk. přívěsek na klíče: černý KF CE červený KF RU modrý KF MO zelený KF ZE šedý KF SE potisknut., černý KF-125-PO-CE potisknut., modrý KF-125-PO-MO potisknut., šedý KF-125-PO-SE Technologie: Frekvence: Pracovníteplotnírozsah: Provozníteplotnírozsah: EM MARINE, EM kHz 30 x36 x7 černá, červená, modrá, zelená, šedá Bezkontaktní identifikační média Copyright AVARIS,s.r.o CARD-125-xxx-00, KF-125-xx-xx AVARIS, s.r.o. 2007

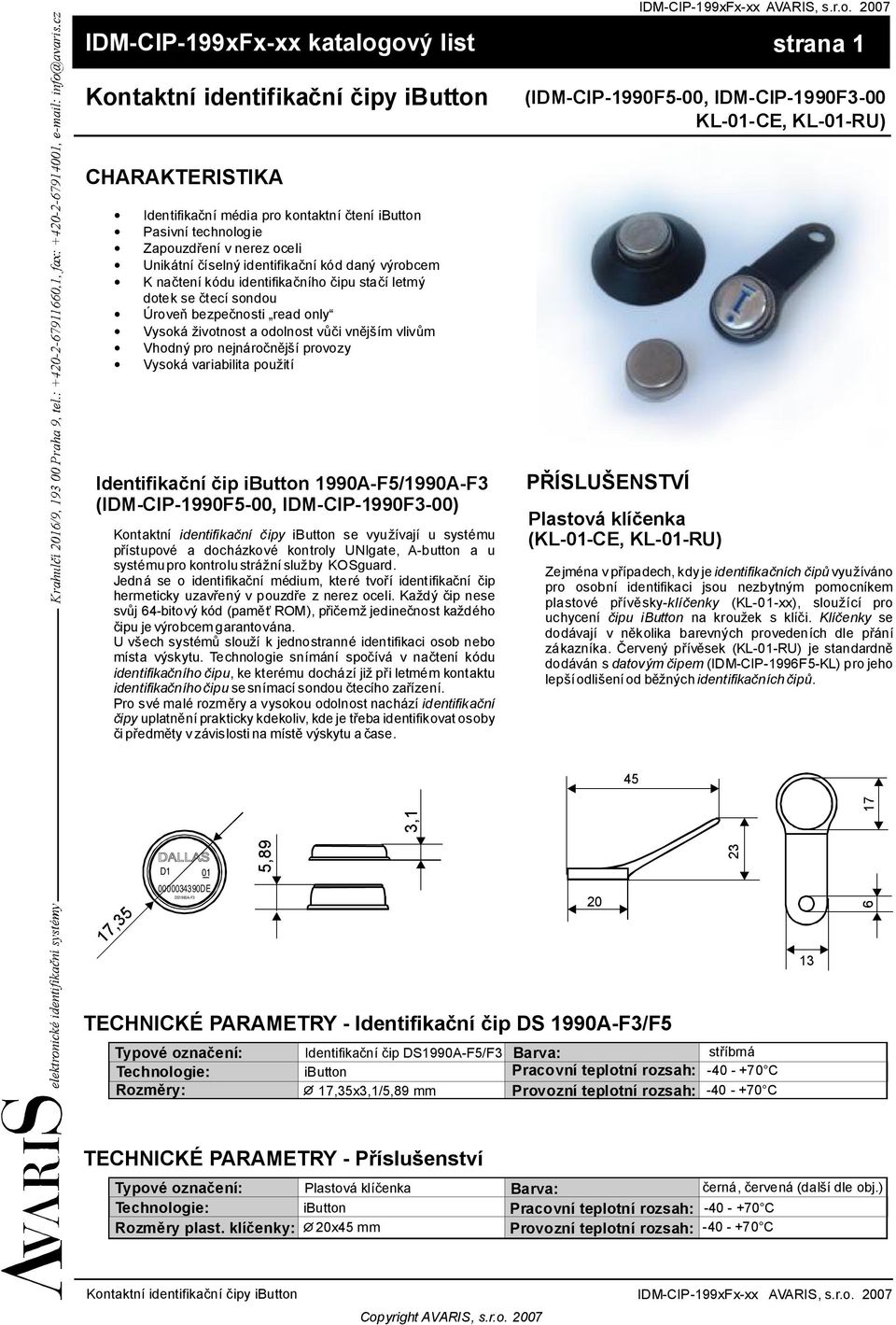

8 IDM-CIP-199xFx-xx AVARIS, s.r.o IDM-CIP-199xFx-xx katalogový list strana 1 Kontaktní identifikační čipy ibutton (IDM-CIP-1990F5-00, IDM-CIP-1990F3-00 KL-01-CE, KL-01-RU) Identifikační média pro kontaktní čtení ibutton Pasivní technologie Zapouzdření vnerez oceli Unikátní číselnýidentifikačníkóddaný výrobcem Knačteníkódu identifikačního čipu stačíletmý dotekse čtecí sondou Úroveň bezpečnosti read only Vysoká životnost aodolnost vůči vnějším vlivům Vhodný pro nejnáročnější provozy Vysoká variabilita použití Identifikační čip ibutton 1990A-F5/1990A-F3 (IDM-CIP-1990F5-00, IDM-CIP-1990F3-00) Kontaktní identifikační čipy ibutton se využívají u systému přístupové a docházkové kontroly UNIgate, A-button a u systémuprokontrolustrážníslužby KOSguard. Jedná se o identifikační médium, které tvoří identifikační čip hermeticky uzavřený vpouzdře znerez oceli. Každý čip nese svůj 64-bitový kód (paměť ROM), přičemžjedinečnost každého čipujevýrobcemgarantována. Uvšech systémů slouží kjednostranné identifikaci osob nebo místa výskytu. Technologie snímání spočívá vnačtení kódu identifikačního čipu,kekterému dochází jižpřiletmémkontaktu identifikačníhočipu sesnímacísondou čtecíhozařízení. Pro svémalé rozměryavysokou odolnostnachází identifikační čipy uplatněnípraktickykdekoliv,kdejetřebaidentifikovatosoby čipředmětyvzávislostinamístě výskytuačase. PŘÍSLUŠENSTVÍ Plastová klíčenka (KL-01-CE, KL-01-RU) Zejménavpřípadech,kdyjeidentifikačních čipů využíváno pro osobní identifikaci jsou nezbytným pomocníkem plastové přívěsky- klíčenky (KL-01-xx), sloužící pro uchycení čipu ibutton na kroužek s klíči. Klíčenky se dodávají v několika barevných provedeních dle přání zákazníka. Červený přívěsek (KL-01-RU) je standardně dodáván s datovým čipem (IDM-CIP-1996F5-KL)projeho lepšíodlišeníodběžných identifikačních čipů. 45 D DE DS1990A-F TECHNICKÉ PARAMETRY -Identifikační čip DS 1990A-F3/F5 Technologie: Identifikační čip DS1990A-F5/F3 ibutton 17,35x3,1/5,89 mm Pracovní teplotní rozsah: Provozní teplotní rozsah: stříbrná TECHNICKÉ PARAMETRY -Příslušenství Technologie: Rozměry plast. klíčenky: Plastová klíčenka ibutton 20x45 mm Pracovní teplotní rozsah: Provozní teplotní rozsah: černá, červená (další dle obj.) Kontaktní identifikační čipy ibutton IDM-CIP-199xFx-xx AVARIS,s.r.o CopyrightAVARIS,s.r.o. 2007

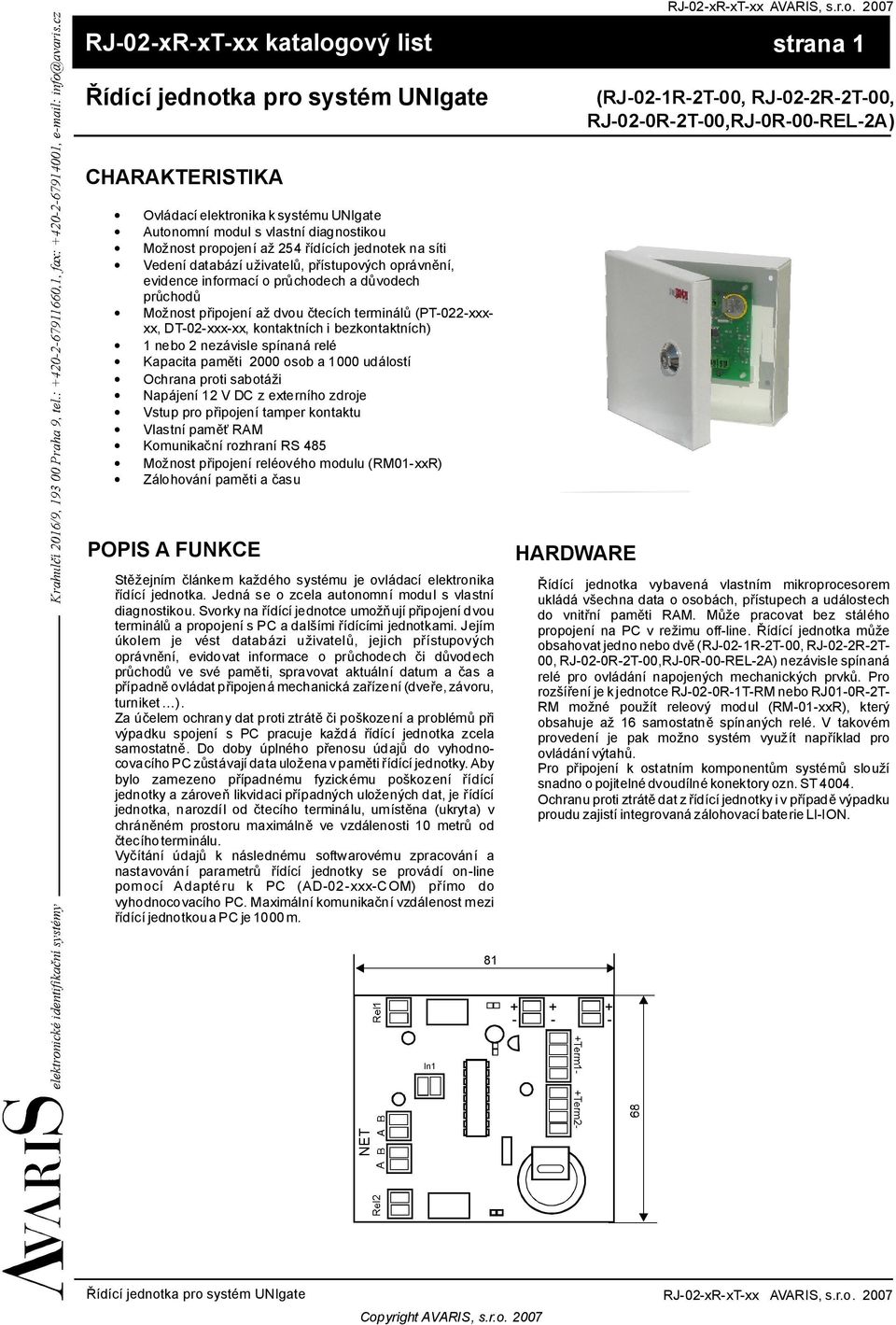

9 RJ-02-xR-xT-xx AVARIS, s.r.o RJ-02-xR-xT-xx katalogový list strana 1 Řídící jednotka pro systémunigate (RJ-02-1R-2T-00, RJ-02-2R-2T-00, RJ-02-0R-2T-00,RJ-0R-00-REL-2A) OvládacíelektronikaksystémuUNIgate Autonomní modul svlastní diagnostikou Možnost propojeníaž 254 řídících jednotek na síti Vedení databázíuživatelů, přístupových oprávnění, evidence informací oprůchodech adůvodech průchodů Možnost připojení až dvou čtecích terminálů (PT-022-xxxxx, DT-02-xxx-xx, kontaktníchibezkontaktních) 1nebo 2nezávisle spínaná relé Kapacita paměti 2000 osob a1000 událostí Ochrana proti sabotáži Napájení 12 VDC zexterního zdroje Vstup pro připojení tamper kontaktu Vlastní paměť RAM Komunikační rozhraní RS 485 Možnost připojení reléového modulu(rm01-xxr) Zálohování paměti ačasu POPIS AFUNKCE HARDWARE Stěžejním článkem každého systému je ovládací elektronika řídící jednotka.jedná se ozcela autonomní modul svlastní diagnostikou.svorkyna řídícíjednotce umožňujípřipojenídvou terminálů apropojeníspcadalšími řídícími jednotkami. Jejím úkolem je vést databázi uživatelů, jejich přístupových oprávnění, evidovat informace o průchodech či důvodech průchodů ve své paměti, spravovat aktuální datum a čas a případně ovládatpřipojenámechanickázařízení(dveře,závoru, turniket ). Za účelem ochranydat protiztrátěčipoškození aproblémů při výpadku spojení s PC pracuje každá řídící jednotka zcela samostatně. Do doby úplného přenosu údajů do vyhodnocovacíhopc zůstávajídatauloženavpaměti řídící jednotky.aby bylo zamezeno případnému fyzickému poškození řídící jednotkyazároveň likvidacipřípadnýchuloženýchdat,je řídící jednotka,narozdíl od čtecího terminálu, umístěna (ukryta) v chráněném prostoru maximálně ve vzdálenosti 10 metrů od čtecíhoterminálu. Vyčítání údajů k následnému softwarovému zpracování a nastavování parametrů řídící jednotky se provádí on-line pomocí Adaptéru k PC (AD-02-xxx-COM) přímo do vyhodnocovacího PC.Maximálníkomunikačnívzdálenostmezi řídícíjednotkouapcje1000m. Řídící jednotka vybavená vlastním mikroprocesorem ukládá všechna data oosobách, přístupech audálostech do vnitřní paměti RAM. Může pracovat bez stálého propojení na PC vrežimu off-line. Řídící jednotka může obsahovatjednonebodvě ( RJ-02-1R-2T-00,RJ-02-2R-2T- 00,RJ-02-0R-2T-00,RJ-0R-00-REL-2A) nezávislespínaná relé pro ovládání napojených mecha nických prvků. Pro rozšířeníjekjednotcerj-02-0r-1t-rmneborj01-0r-2t- RM možné použít releový modul (RM-01-xxR), který obsahuje až 16 samostatně spínaných relé. V takovém provedení je pak možno systém využít například pro ovládánívýtahů. Pro připojení k ostatním komponentům systémů slouží snadnoopojitelnédvoudílnékonektory ozn.st4004. Ochranuprotiztrátě datzřídícíjednotkyivpřípadě výpadku prouduzajistíintegrovanázálohovacíbaterieli-ion In1 Řídící jednotka pro systém UNIgate RJ-02-xR-xT-xx AVARIS,s.r.o CopyrightAVARIS,s.r.o. 2007

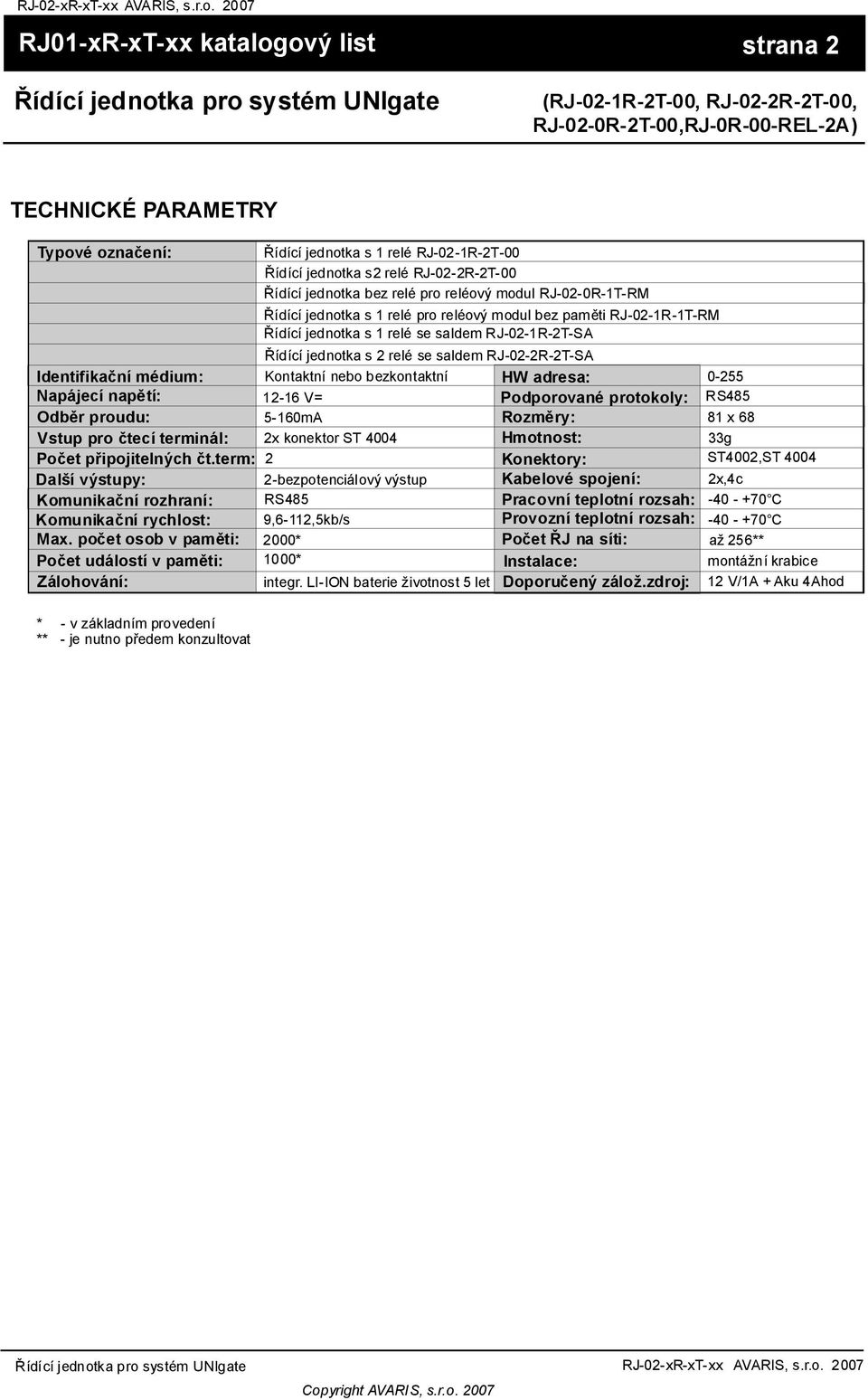

10 RJ-02-xR-xT-xx AVARIS, s.r.o RJ01-xR-xT-xx katalogový list Řídící jednotka pro systém UNIgate strana 2 (RJ-02-1R-2T-00, RJ-02-2R-2T-00, RJ-02-0R-2T-00,RJ-0R-00-REL-2A) TECHNICKÉ PARAMETRY Identifikační médium: Napájecí napětí: Odběr proudu: Vstup pro čtecí terminál: Počet připojitelných čt.term: Další výstupy: Komunikační rozhraní: Komunikační rychlost: Max. početosob vpaměti: Počet událostí vpaměti: Zálohování: * -vzákladním provedení ** -je nutno předem konzultovat Řídící jednotka s1relé RJ-02-1R-2T-00 Řídící jednotka s2relé RJ-02-2R-2T-00 Řídící jednotka bez relé pro reléový modul RJ-02-0R-1T-RM Řídící jednotka s1relé pro reléový modul bez paměti RJ-02-1R-1T-RM Řídící jednotka s1relé se saldem RJ-02-1R-2T-SA Řídící jednotka s2relé se saldem RJ-02-2R-2T-SA Kontaktní nebo bezkontaktní HW adresa: V= Podporované protokoly: RS mA 81 x68 2x konektor ST 4004 Hmotnost: 33g 2 Konektory: ST4002,ST bezpotenciálovývýstup Kabelové spojení: 2x,4c RS485 Pracovní teplotní rozsah: 9,6-112,5kb/s Provozní teplotní rozsah: 2000* Počet ŘJ na síti: až 256** 1000* Instalace: montážníkrabice integr.li-ion baterie životnost5let Doporučený zálož.zdroj: 12 V/1A +Aku 4Ahod Řídícíjednotkapro systém UNIgate Copyright AVARIS,s.r.o RJ-02-xR-xT-xx AVARIS, s.r.o. 2007
