1 Ing. Milan Gregor - GREMI G SERVIS CZ, s.r.o., Karlovo nám. 25, Třebíč Projekce vytápění, rozvodů plynu a zdravotechniky Jungmannova 1, Žďár nad Sázavou 1 telefon : , mobil : gremi@c-mail.cz, info@gregor-gremi.cz VÉ P ENÍ VV OVÉ PVEDE Stavba: Místo stavby : Stavebník : Vypracoval : Zodp. projektant : Stupeň : DINNÝ DŮM - INDIVIDUÁLNÍ PJEKT F. Dokumentace stavby 1.4. Technika prostředí staveb e) zařízení zdravotně technických instalací - vnitřní kanalizace a vnitřní vodovod Technická zpráva Ing. Milan Gregor, Michal Chromý Ing. Milan Gregor DSP Datum : únor 2012 VÉ OVÉ P

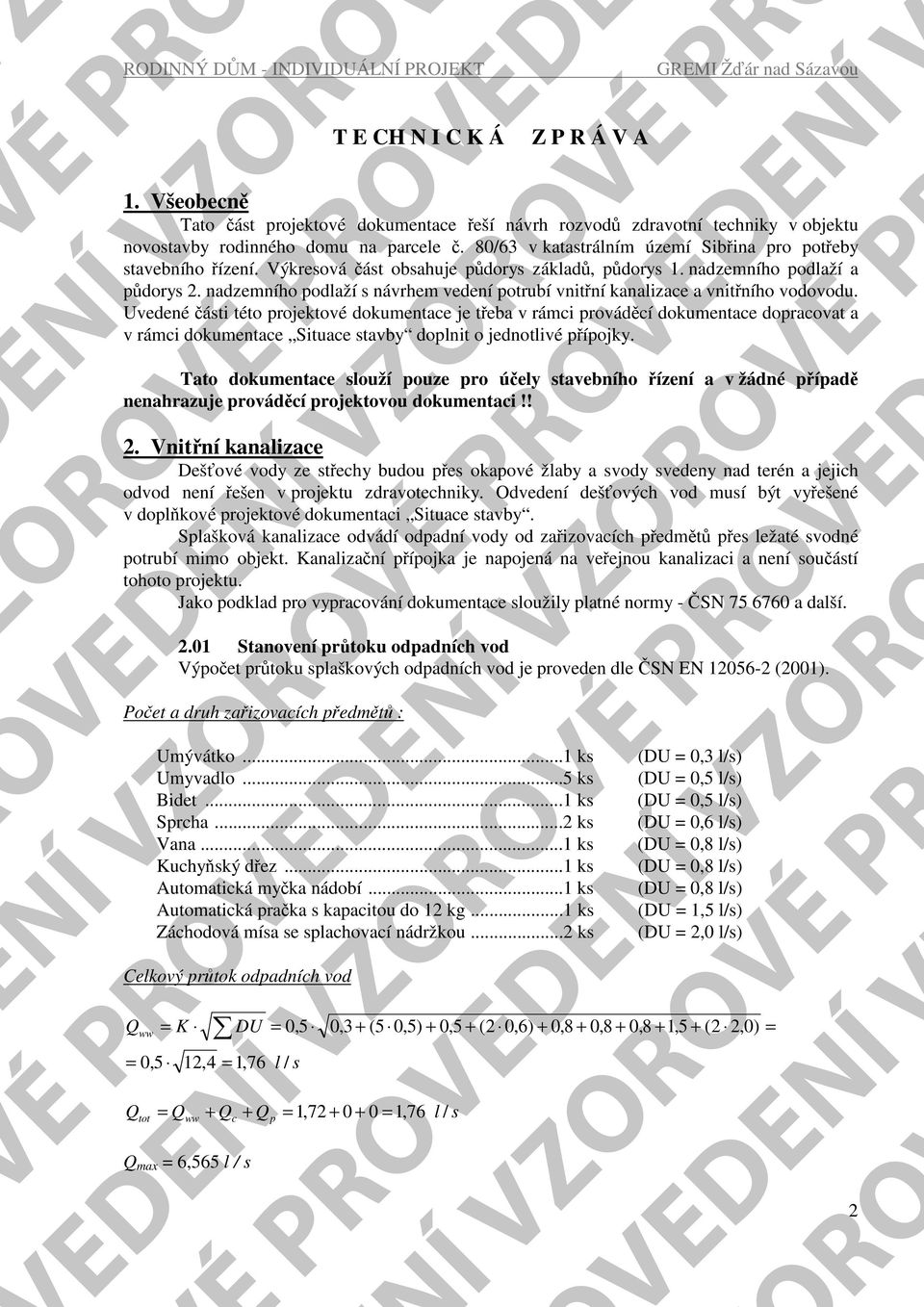

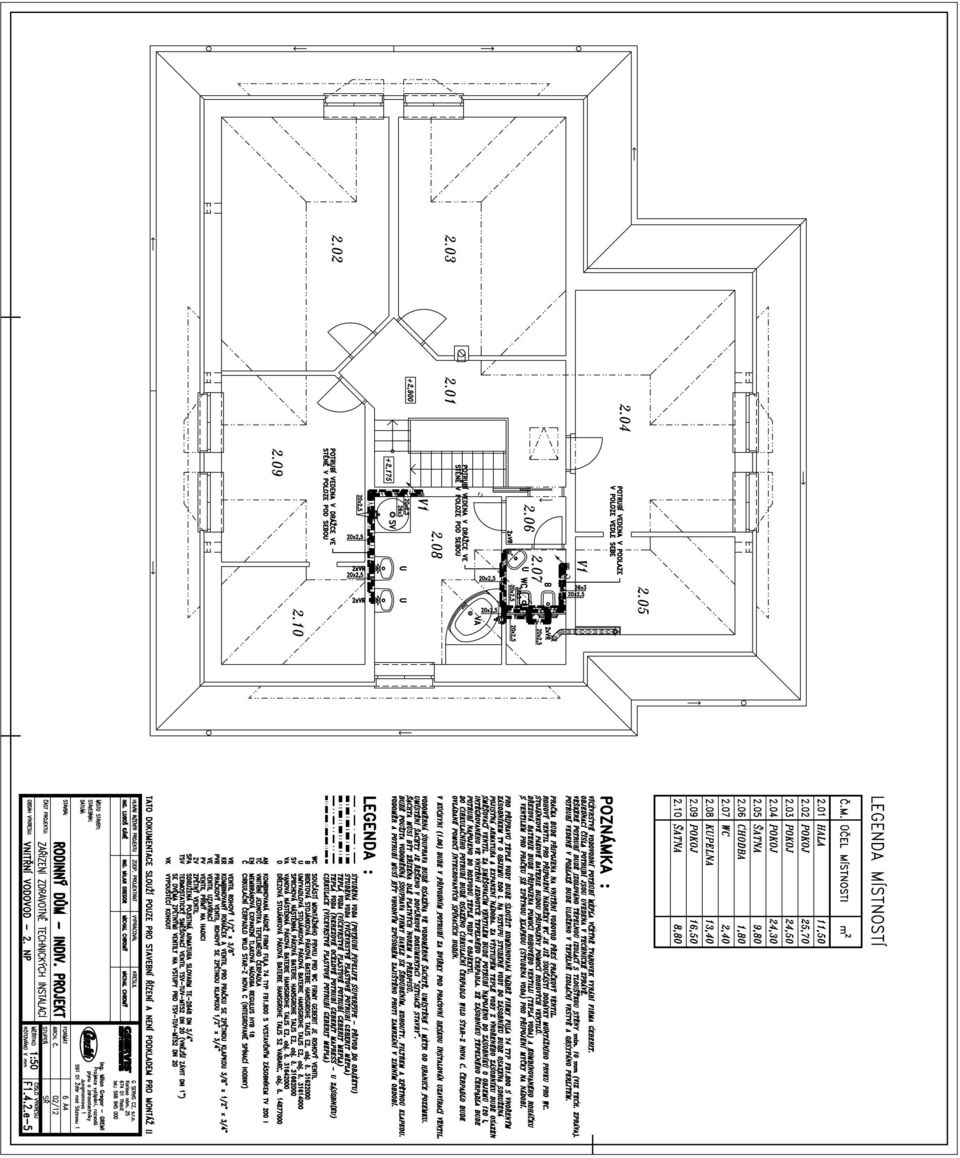

2 DINNÝ DŮM - INDIVIDUÁLNÍ PJEKT 1. Všeobecně T E CH N I C K Á Z P R Á V A Tato část projektové dokumentace řeší návrh rozvodů zdravotní techniky v objektu novostavby rodinného domu na parcele č. 80/63 v katastrálním území Sibřina pro potřeby stavebního řízení. Výkresová část obsahuje půdorys základů, půdorys 1. nadzemního podlaží a půdorys 2. nadzemního podlaží s návrhem vedení potrubí vnitřní kanalizace a vnitřního vodovodu. Uvedené části této projektové dokumentace je třeba v rámci prováděcí dokumentace dopracovat a v rámci dokumentace Situace stavby doplnit o jednotlivé přípojky. VÉ P ENÍ VV OVÉ PVEDE Tato dokumentace slouží pouze pro účely stavebního řízení a v žádné případě nenahrazuje prováděcí projektovou dokumentaci!! 2. Vnitřní kanalizace Dešťové vody ze střechy budou přes okapové žlaby a svody svedeny nad terén a jejich odvod není řešen v projektu zdravotechniky. Odvedení dešťových vod musí být vyřešené v doplňkové projektové dokumentaci Situace stavby. Splašková kanalizace odvádí odpadní vody od zařizovacích předmětů přes ležaté svodné potrubí mimo objekt. Kanalizační přípojka je napojená na veřejnou kanalizaci a není součástí tohoto projektu. Jako podklad pro vypracování dokumentace sloužily platné normy - ČSN a další Stanovení průtoku odpadních vod Výpočet průtoku splaškových odpadních vod je proveden dle ČSN EN (2001). Počet a druh zařizovacích předmětů : Umývátko...1 ks Umyvadlo...5 ks Bidet...1 ks Sprcha...2 ks Vana...1 ks Kuchyňský dřez...1 ks Automatická myčka nádobí...1 ks Automatická pračka s kapacitou do 12 kg...1 ks Záchodová mísa se splachovací nádržkou...2 ks Celkový průtok odpadních vod (DU = 0,3 l/s) (DU = 0,5 l/s) (DU = 0,5 l/s) (DU = 0,6 l/s) (DU = 0,8 l/s) (DU = 0,8 l/s) (DU = 0,8 l/s) (DU = 1,5 l/s) (DU = 2,0 l/s) Q ww = K DU = 5,0 3,0 + 5( )5,0 + 5,0 + 2( )6,0 + 8,0 + 8,0 + 8,0 + 5,12( + )0,2 = = 5,0 12 4, = 7 l / 6,1 s Qtot = Qww + Qc + Qp = ,1 + 0 = 7 l / 6,1 s VÉ OVÉ P Q max = 6,565 l / s 2

3 DINNÝ DŮM - INDIVIDUÁLNÍ PJEKT S = 0, m2 v = 1,26 m / s Maximální dovolený průtok kanalizačním potrubím Q max, průtočný průřez potrubí S a rychlost proudění v jsou určeny pro potrubí Geberit 125 x 4,9 při spádu 3% a maximálním plnění potrubí 50%. DU - výpočtový odtok [litr/s] K - způsob odběru vody (rovnoměrný odběr vody = 0,5) Q tot - celkový průtok odpadních vod [litr/s] Q ww - průtok odpadních vod [litr/s] Q c - trvalý průtok [litr/s] Q p - čerpaný průtok [litr/s] Q max - maximální dovolený průtok kanalizačním potrubím [litr/s] S - průtočný průřez potrubí [m 2 ] v - rychlost proudění [m/s] VÉ P ENÍ VV OVÉ PVEDE 2.02 Předstěnové instalační systémy Pro instalaci závěsných záchodových mís a bidetu je uvažován předstěnový instalační systém Geberit Duofix. Montážní prvek pro WC neobsahuje ovládací tlačítko, které bude dodáno dle výběru investora (Samba, Rumba, Tango, Bolero, Mambo a řada Sigma pro Duofix s ovládáním zepředu). Montážní prvek Duofix je řešen jako samonosný, tudíž ho není třeba obezdívat (může být obložen sádrokartonem - dvě vrstvy z důvodu pnutí). Montáž všech prvků Duofix bude provedena dle zásad pro montáž firmy Geberit. Dodavatelem tohoto systému je Geberit spol. s r.o., tel , fax , Zařizovací předměty Veškeré zařizovací předměty mimo dřezu a rohového umývadla budou použity od firmy Ideal Standard s.r.o., tel , Mimo níže předepsaných zařizovacích předmětů Ideal Standard nabízí ve svém výrobním programu luxusní zařizovací předměty - viz. firemní katalog. WC - záchodové mísy závěsné ze série Mia 55 x 36 cm. Mísa bude vždy kotvena pomocí soupravy, která je součástí dodávky instalačního systému Geberit. Bidet - bidet závěsný ze série Mia 55 x 36 cm. Umývátko - rohové ze série Small+ 47,5 x 50,5 cm Umývadla - klasická Ideal Standard ze série Mia 60 x 48 cm a rohové JIKA typ OLYMP 55 x 56 cm. Vana - akrylátová rohová ze série Playa 140 x 140 cm. Sprchové vaničky - akrylátové ze série Tonic čtvercové 90 x 90 x 4,5 cm. Sprchové vaničky budou doplněny sprchovou zástěnou Hüppe Classics 4-úhelník typ E2 900/900 (rohový vstup). Zástěny dodává firma Hüppe s.r.o.. Všechny zařizovací předměty budou na odpadní systém připojeny pomocí zápachových uzavírek Geberit. VÉ OVÉ P 3

4 DINNÝ DŮM - INDIVIDUÁLNÍ PJEKT 2.04 Odpadní potrubí Bude použito odpadního systému z PE Geberit. Potrubí bude spojováno svařováním na tupo pomocí elektrického svařovacího zrcadla. V případě spoje v nepřístupném místě bude použito svařování pomocí elektrospojky. Odpadní (svislé) potrubí bude kotveno v pevném bodě, který bude vytvořen pomocí dilatačního ( dlouhého ) hrdla s nálitkem a objímky. Dále bude svislé potrubí kotveno pomocí kluzné objímky ve vzdálenosti do 15 x Ø potrubí. Pokud bude odpadní potrubí důkladně obezděno (kolem potrubí malta, bez obezděného dutého prostoru) není nutné použít kotvení ani dilatační kus. Na odpadní potrubí K1 a k5 bude instalována čistící tvarovka 90 s uzavíracím víkem. Odpadní potrubí K1 a k3 bude odvětráno nad střechu přes prostupovou tašku odvětrání pomocí ventilační hlavice (taška je součástí dodávky střešní krytiny). Pro realizaci průchodu větracího potrubí přes střešní konstrukci bude použit set k nástavci pro odvětrání kanalizace a nástavec pro odvětrání kanalizace - viz výpis materiálu. Odpadní potrubí k4 bude doplněno přivzdušňovacím ventilem HL 900N, odpadní potrubí k5 bude doplněno přivzdušňovacím ventilem HL 900NECO. Připojovací potrubí od rohového umývadla v místnosti č Koupelna a potrubí od dřezu budou doplněna přivzdušňovacím ventilem HL 904. V prostoru Technická místnost (místnost č. 1.12) bude osazen vtok HL 20 pro napojení pojistných armatur zdroje tepla. Připojovací potrubí bude k odpadnímu (svislému) potrubí napojeno pomocí odboček. Odpadní systém bude montován dle firmou Geberit spol. s r.o. doporučených postupů. VÉ P ENÍ VV OVÉ PVEDE 2.05 Svodné potrubí Svodné (ležaté) potrubí bude vedeno v zemi se sklonem min. 2% a bude v celé své délce včetně odboček obetonováno. Přechod ze svodného (ležaté) na odpadní (svislé) potrubí bude realizován pomocí dvou kolen 45, případně pomocí kolena Zkoušky vnitřní kanalizace Svodné (ležaté) potrubí bude podrobeno zkoušce vodotěsnosti před obetonováním. Odpadní, připojovací a větrací potrubí bude po ukončení montáže podrobeno zkoušce plynotěsnosti. Zkoušky budou provedeny dle ČSN a bude o nich sepsán zápis. Před uvedenými zkouškami bude provedena technická prohlídka příslušné části odpadního systému. 3. Vnitřní vodovod Studená pitná voda bude do rodinného domu dopravená přípojkou z veřejného vodovodu. Součástí vodovodní přípojky bude uzávěr vody se zemní soupravou a poklopem. Přípojka není součástí této projektové dokumentace - bude řešena v doplňkové projektové dokumentaci Situace stavby Stanovení potřeby vody Dle vyhlášky ministerstva zemědělství ČR č. 428/2001 Sb. činí roční potřeba vody na osobu 35 m m 3 na zalévání zahrady. Je tedy uvažováno se spotřebou vody 99 l/den na jednu osobu a čtyřmi osobami celkem. Denní potřeba vody Q = Q n = 99 4 = 396 l Q p p n / den VÉ OVÉ P - celková denní potřeba vody [litr/den] 4

5 DINNÝ DŮM - INDIVIDUÁLNÍ PJEKT Q n n - denní potřeba vody [litr/den a osoba] = 99 l - počet osob = 4 osoby Roční potřeba vody Q = Q 365 = = l Q pr Q p pr p / rok - celková roční potřeba vody [litr/rok] - celková denní potřeba vody [litr/den] 3.02 Potrubní rozvody Rozvod studené i teplé vody bude proveden z vícevrstvého plastového potrubí Geberit Mepla. Potrubí bude spojováno pomocí tvarovek Mepla z plastu lisováním. Potrubí bude vedeno v konstrukci podlahy a částečně v drážce ve zdivu. Vodovodní potrubí bude tepelně izolováno pěnovou návlekovou izolací na potrubí. Pro teplou vodu budou izolace řešeny takto: volně vedené potrubí s vnitřním průměrem do 20 mm (16x2,25, 20x2,5), bude opatřeno izolací s tloušťkou stěny minimálně 20 mm; u potrubí s vnitřním průměrem 20 mm a více (26x3, 32x3, ) bude tloušťka stěny min. 30 mm. Potrubí, vedené v konstrukci podlahy a v drážce ve zdivu, s vnitřním průměrem do 20 mm bude opatřeno izolací s tloušťkou stěny minimálně 10 mm; u potrubí s vnitřním průměrem 20 mm a více bude tloušťka stěny min. 15 mm. Veškeré potrubí studené vody bude opatřeno izolací s tloušťkou stěny minimálně 10 mm. Potrubí vedené v drážce ve zdivu bude opatřeno izolací a zazděno. Přívod studené vody bude vyveden v prostoru Kuchyně - místnost č. 1.06, kde bude pod pracovní deskou v potrubí za dvířky instalován uzavírací ventil. Vodoměrná souprava bude osazena v šachtě (plastové nebo zděné), umístěné těsně za hranicí pozemku investora. Hlavní uzávěr vody - uzávěr za vodoměrem je součástí vodoměrné soupravy. Umístění vodoměrné šachty musí být zřejmé z části projektové dokumentace Situace stavby. Bude použita vodoměrná souprava Hawle typ se šroubením, kohouty, filtrem a zpětnou klapkou 3/4 / 3/4. Typ vodoměru určí místně příslušný správce vodovodní sítě. VÉ P ENÍ VV OVÉ PVEDE 3.03 Ohřev vody Příprava teplé vody bude zabezpečena pomocí akumulační nádrže firmy FULA 74 typ FB1.800 s vnořeným zásobníkem teplé vody o objemu 200 litrů. Dodavatelem akumulační nádrže je firma FULA 74 s.r.o., Na přívodní potrubí studené vody bude před zásobník montována sdružená pojistná armatura SLOVARM TE-2848 DN 3/4 a tlaková membránová expanzní nádoba Regulus HYB 18 s ventilem pro expanzní nádoby. Přepad pojistné armatury bude přiveden nad vtok HL 20. Mezi expanzní nádobou a zásobníkem nebude instalována žádná uzavírací armatura. Expanzní nádoba musí být instalována jako průtočná. Na výstupním potrubí teplé vody ze zásobníku bude osazen termostatický směšovací ventil MT52 DN 20 (vnější závit DN 1 ) se zpětnými ventily, který zajistí konstantní a bezpečnou teplotu vody vystupující ze zásobníku (zabrání opaření). Za směšovacím ventilem bude potrubí teplé vody napojeno na vstup studené vody do zásobníku o objemu 120 l, který je integrován ve vnitřní jednotce tepelného čerpadla. V případě nedostatečné teploty vody ve vnořeném zásobníku akumulační nádrže bude voda dohřáta na požadovanou teplotu tepelným čerpadlem. Ze zásobníku tepelného čerpadla pak bude potrubí teplé vody napojeno do rozvodu teplé vody v objektu. V objektu bude řešeno cirkulační potrubí s cirkulačním čerpadlem WILO STAR-Z NOVA C s integrovanými spínacími hodinami. VÉ OVÉ P 5

6 DINNÝ DŮM - INDIVIDUÁLNÍ PJEKT 3.04 Vodovodní baterie Veškeré vodovodní baterie budou použity pákové od firmy Hansgrohe CS, s.r.o., tel , fax , Vanová, bidetová, sprchové a umývadlové baterie budou použity ze série Talis E 2. Dřezová baterie bude použita Talis S 2 Variarc s vytahovatelnou sprškou (baterie je sklopitelná kvůli umožnění otvírání okna). Vodovodní baterie mohou být nahrazeny jinými (např. termostatickými) bateriemi z široké nabídky uvedeného výrobce. Pokud bude investor na vodovodní baterie požadovat rozšířenou záruční lhůtu (5 let), musí být na přívod vody do objektu instalován filtr na mechanické nečistoty min. 200 µm (viz podmínky firmy Hansgrohe CS, s.r.o.). VÉ P ENÍ VV OVÉ PVEDE 3.05 Zkoušky vnitřního vodovodu Před tlakovou zkouškou potrubí bude vnitřní vodovod prohlédnut, zda je v souladu s projektovou dokumentací a s ustanovením příslušných technických norem. Tlaková zkouška bude provedena bez pojistných a výtokových armatur dle ČSN Doplňující zařízení napojená na rozvody ZT, nebo s nimi související Rozvody ZT jsou připraveny pro instalaci vestavné myčky v kuchyňské lince. S pračkou je uvažováno v místnosti č Prádelna. 5. Poznámka V případě jakékoli změny - úprav projektové dokumentace (stavební části) konzultujte prosím případné vyvolané změny v rozvodech zdravotní techniky s autorem této části projektové dokumentace - projekční kancelář GREMI, tel , mobil , gremi@c-mail.cz. Před započetím zemních prací je investor povinen vytýčit veškeré existující inženýrské sítě včetně přípojek. Veškeré práce musí být provedeny dle příslušných platných norem a předpisů!! Tato dokumentace je zpracována v rozsahu pro stavební řízení a v žádné případě nenahrazuje prováděcí projektovou dokumentaci. A/ Vnitřní kanalizace VÝPIS ZÁKLADNÍHO MATERIÁLU zařizovací předměty Ideal Standard WC - záchodová mísa závěsná ze série Mia 55 x 36 cm, obj. č. J ks klozetové sedátko Mia, obj. č. J ks B - bidet závěsný série Mia 56 x 36 cm, obj. č. J ks U1- umývátko rohové ze série Small+ 47,5 x 50,5 cm, obj. č. J ks U3- umývadlo klasické ze série Mia 55 x 46 cm, obj. č. J ks U4- umývadlo klasické ze série Mia 60 x 48 cm, obj. č. J ks VÉ OVÉ P 6

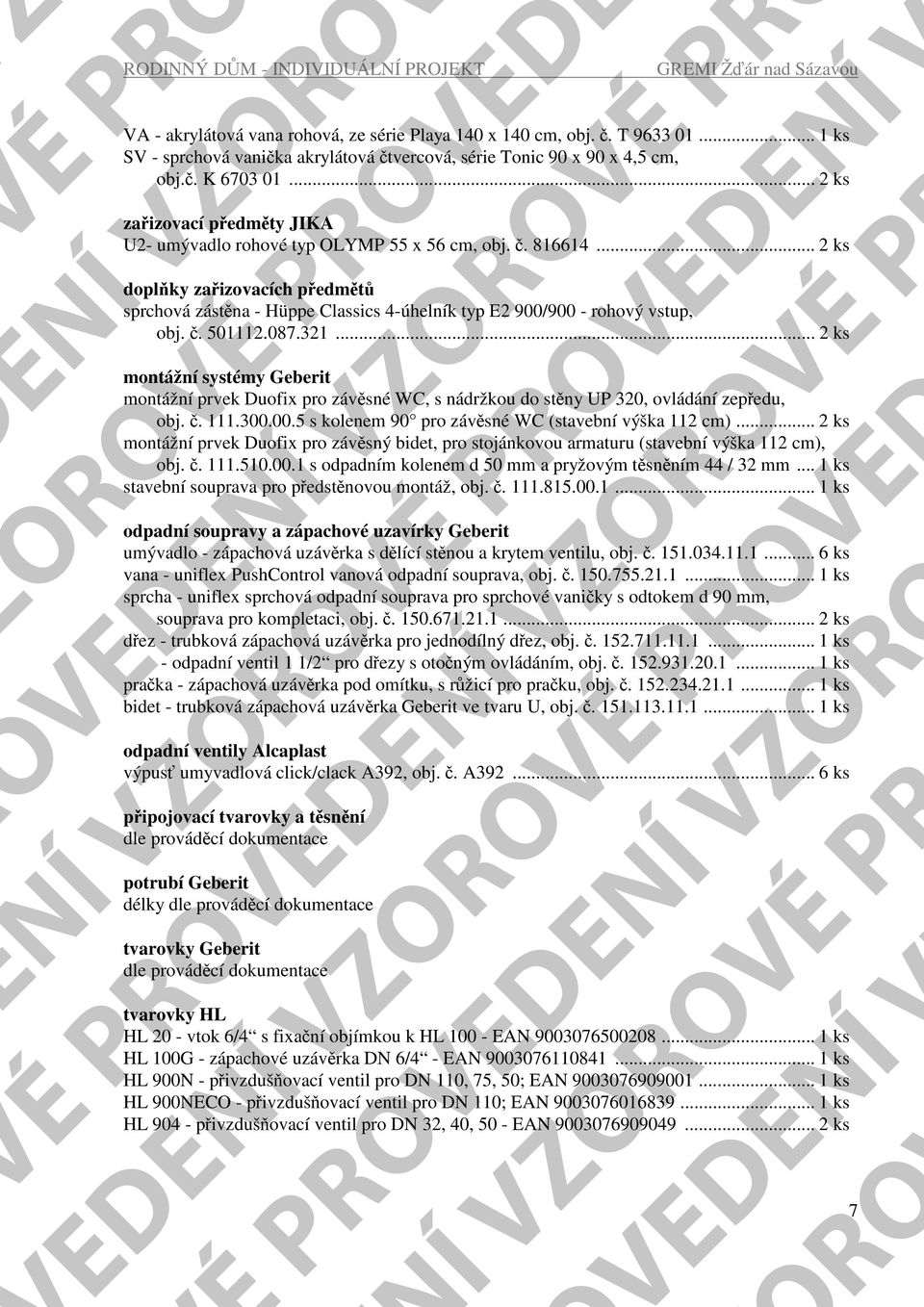

7 DINNÝ DŮM - INDIVIDUÁLNÍ PJEKT VA - akrylátová vana rohová, ze série Playa 140 x 140 cm, obj. č. T ks SV - sprchová vanička akrylátová čtvercová, série Tonic 90 x 90 x 4,5 cm, obj.č. K ks zařizovací předměty JIKA U2- umývadlo rohové typ OLYMP 55 x 56 cm, obj. č ks doplňky zařizovacích předmětů sprchová zástěna - Hüppe Classics 4-úhelník typ E2 900/900 - rohový vstup, obj. č ks VÉ P ENÍ VV OVÉ PVEDE montážní systémy Geberit montážní prvek Duofix pro závěsné WC, s nádržkou do stěny UP 320, ovládání zepředu, obj. č s kolenem 90 pro závěsné WC (stavební výška 112 cm)... 2 ks montážní prvek Duofix pro závěsný bidet, pro stojánkovou armaturu (stavební výška 112 cm), obj. č s odpadním kolenem d 50 mm a pryžovým těsněním 44 / 32 mm... 1 ks stavební souprava pro předstěnovou montáž, obj. č ks odpadní soupravy a zápachové uzavírky Geberit umývadlo - zápachová uzávěrka s dělící stěnou a krytem ventilu, obj. č ks vana - uniflex PushControl vanová odpadní souprava, obj. č ks sprcha - uniflex sprchová odpadní souprava pro sprchové vaničky s odtokem d 90 mm, souprava pro kompletaci, obj. č ks dřez - trubková zápachová uzávěrka pro jednodílný dřez, obj. č ks - odpadní ventil 1 1/2 pro dřezy s otočným ovládáním, obj. č ks pračka - zápachová uzávěrka pod omítku, s růžicí pro pračku, obj. č ks bidet - trubková zápachová uzávěrka Geberit ve tvaru U, obj. č ks odpadní ventily Alcaplast výpusť umyvadlová click/clack A392, obj. č. A ks připojovací tvarovky a těsnění dle prováděcí dokumentace potrubí Geberit délky dle prováděcí dokumentace tvarovky Geberit dle prováděcí dokumentace tvarovky HL HL 20 - vtok 6/4 s fixační objímkou k HL EAN ks HL 100G - zápachové uzávěrka DN 6/4 - EAN ks HL 900N - přivzdušňovací ventil pro DN 110, 75, 50; EAN ks HL 900NECO - přivzdušňovací ventil pro DN 110; EAN ks HL přivzdušňovací ventil pro DN 32, 40, 50 - EAN ks VÉ OVÉ P 7

8 DINNÝ DŮM - INDIVIDUÁLNÍ PJEKT ostatní tvarovky nástavec pro odvětrání kanalizace... 2 ks set k nástavci pro odvětrání kanalizace (set obsahuje : flexi hadice se stahovacím páskem, těsnící pryžová manžeta, těsnící tmel)...2 sady prostupová taška odvětrání (dle použité krytiny)... 2 ks B/ Vnitřní vodovod vodovodní baterie Hansgrohe umyvadlová stojánková páková baterie Talis E 2, obj. č ks vanová nástěnná páková baterie Talis E 2, obj. č ks sprchová nástěnná páková baterie Talis E 2, obj. č ks dřezová stojánková páková baterie Talis S 2 Variarc se sprškou, obj. č ks bidetová stojánková páková baterie Talis E 2, obj. č ks VÉ P ENÍ VV OVÉ PVEDE potrubí Geberit Mepla délky dle prováděcí dokumentace tepelné izolace potrubí délky dle prováděcí dokumentace armatury ventil rohový DN 1/2 x 3/ ks kombinovaný roháček a ventil pro pračku se zpětnou klapkou 3/8 x 1/2 x 3/ ks pračkový ventil rohový DN 1/2 x 3/ ks uzavírací ventil přímý DN 1/2 (na hadici - dopouštění do topení)... 1 ks uzavírací ventil - voda DN ks zpětný ventil DN 1/2 (dopouštění do topení)... 1 ks vypouštěcí kohout DN 1/ ks sdružená pojistná armatura SLOVARM TE-2848 DN 3/ ks termostatický směšovací ventil TSV-TUV-MT52 DN ks zpětný ventil na vstupy pro ventil TSV-TUV-MT52 DN ks ostatní zařízení tlaková membránová expanzní nádoba Regulus HYB 18, obj. č ks ventil pro expanzní nádoby, obj. č (dodává REGULUS, spol. s r.o.)... 1 ks cirkulační čerpadlo WILO Star-Z NOVA C... 1 ks filtr na mechanické nečistoty min. 200 µm (instalovat na žádost investora)... 1 ks vodoměr pro vodorovnou montáž - typ dle správce vodovodní sítě... 1 ks vodoměrná souprava Hawle se šroubením, kohouty, filtrem a zpětnou klapkou 3/4 / 3/ ks VÉ OVÉ P 8

9 VÉ P ENÍ VV OVÉ PVEDE VÉ OVÉ P
