OBSAH TECHNICKÉ ZPRÁVY:

Transkript

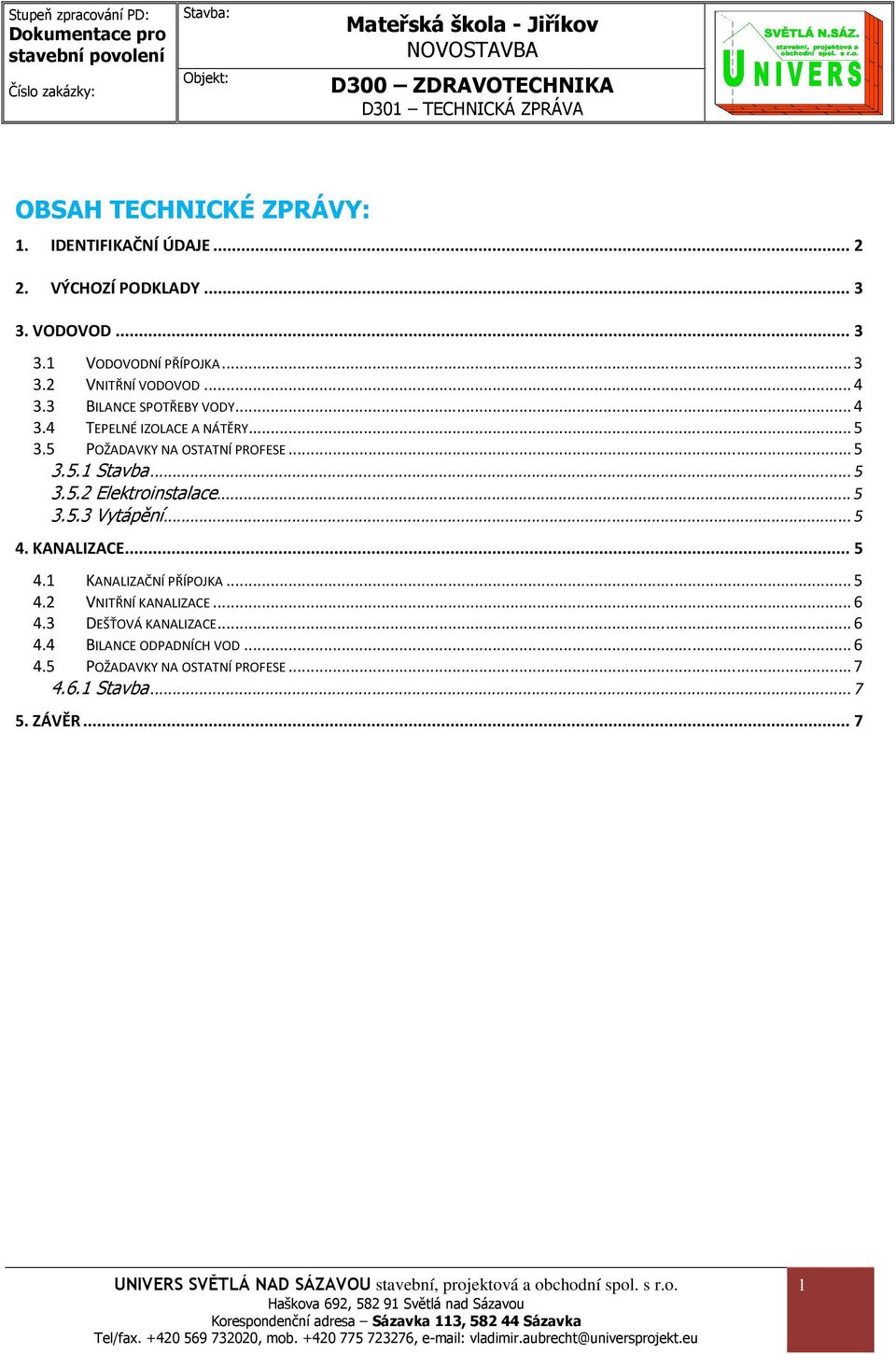

1 OBSAH TECHNICKÉ ZPRÁVY: 1. IDENTIFIKAČNÍ ÚDAJE VÝCHOZÍ PODKLADY VODOVOD VODOVODNÍ PŘÍPOJKA VNITŘNÍ VODOVOD BILANCE SPOTŘEBY VODY TEPELNÉ IZOLACE A NÁTĚRY POŽADAVKY NA OSTATNÍ PROFESE Stavba Elektroinstalace Vytápění KANALIZACE KANALIZAČNÍ PŘÍPOJKA VNITŘNÍ KANALIZACE DEŠŤOVÁ KANALIZACE BILANCE ODPADNÍCH VOD POŽADAVKY NA OSTATNÍ PROFESE Stavba ZÁVĚR

2 OBSAH DOKUMENTACE: SO 01 - D301 SO 01 Technická zpráva SO 01 - D302 SO 01 Situace vodovodu 1:200 SO 01 - D303 SO 01 Dispozice vodovodu 1.NP 1:50 SO 01 - D304 SO 01 Dispozice vodovodu 2.NP 1:50 SO 01 - D305 SO 01 Podélný profil vodovodní přípojky 1:100 SO 01 - D306 SO 01 Vodoměrná šachta 1:25 SO 01 - D311 SO 01 Situace kanalizace 1:200 SO 01 - D312 SO 01 Dispozice kanalizace 1.NP 1:50 SO 01 - D313 SO 01 Dispozice kanalizace 2.NP 1:50 SO 01 - D314 SO 01 Podélné profily přípojek kanalizace 1:100 SO 01 - D315 SO 01 Detail revizní šachty 1:10 TECHNICKÁ ZPRÁVA: 1. IDENTIFIKAČNÍ ÚDAJE Název stavby: Charakter stavby: Místo stavby: Investor: Objednatel MATEŘSKÁ ŠKOLA - JIŘÍKOV Novostavba k. ú. Jiříkov Město Jiříkov, Náměstí 464/1, Jiříkov Město Jiříkov, Náměstí 464/1, Jiříkov Pozemek: parcela p.č. 185/3, 180/2, 180/1, 6018, 6016, 190/1, 127, 6015, stp.č. 638/1, 638/6 Vlastník pozemků: Město Jiříkov Náměstí 464/1, Starý Jiříkov Jiříkov 2

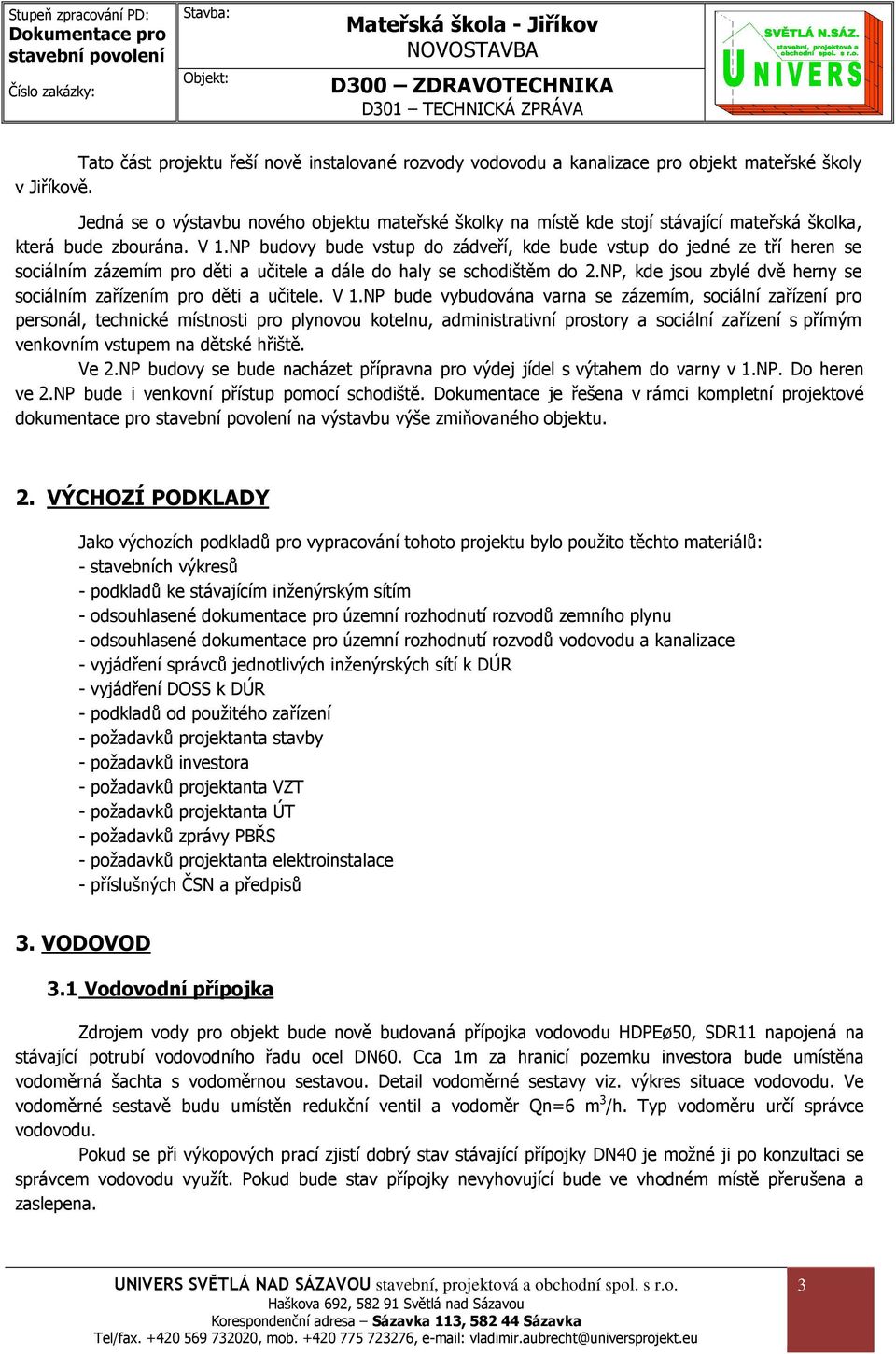

3 Tato část projektu řeší nově instalované rozvody vodovodu a kanalizace pro objekt mateřské školy v Jiříkově. Jedná se o výstavbu nového objektu mateřské školky na místě kde stojí stávající mateřská školka, která bude zbourána. V 1.NP budovy bude vstup do zádveří, kde bude vstup do jedné ze tří heren se sociálním zázemím pro děti a učitele a dále do haly se schodištěm do 2.NP, kde jsou zbylé dvě herny se sociálním zařízením pro děti a učitele. V 1.NP bude vybudována varna se zázemím, sociální zařízení pro personál, technické místnosti pro plynovou kotelnu, administrativní prostory a sociální zařízení s přímým venkovním vstupem na dětské hřiště. Ve 2.NP budovy se bude nacházet přípravna pro výdej jídel s výtahem do varny v 1.NP. Do heren ve 2.NP bude i venkovní přístup pomocí schodiště. Dokumentace je řešena v rámci kompletní projektové dokumentace pro na výstavbu výše zmiňovaného objektu. 2. VÝCHOZÍ PODKLADY Jako výchozích podkladů pro vypracování tohoto projektu bylo použito těchto materiálů: - stavebních výkresů - podkladů ke stávajícím inženýrským sítím - odsouhlasené dokumentace pro územní rozhodnutí rozvodů zemního plynu - odsouhlasené dokumentace pro územní rozhodnutí rozvodů vodovodu a kanalizace - vyjádření správců jednotlivých inženýrských sítí k DÚR - vyjádření DOSS k DÚR - podkladů od použitého zařízení - požadavků projektanta stavby - požadavků investora - požadavků projektanta VZT - požadavků projektanta ÚT - požadavků zprávy PBŘS - požadavků projektanta elektroinstalace - příslušných ČSN a předpisů 3. VODOVOD 3.1 Vodovodní přípojka Zdrojem vody pro objekt bude nově budovaná přípojka vodovodu HDPEø50, SDR11 napojená na stávající potrubí vodovodního řadu ocel DN60. Cca 1m za hranicí pozemku investora bude umístěna vodoměrná šachta s vodoměrnou sestavou. Detail vodoměrné sestavy viz. výkres situace vodovodu. Ve vodoměrné sestavě budu umístěn redukční ventil a vodoměr Qn=6 m 3 /h. Typ vodoměru určí správce vodovodu. Pokud se při výkopových prací zjistí dobrý stav stávající přípojky DN40 je možné ji po konzultaci se správcem vodovodu využít. Pokud bude stav přípojky nevyhovující bude ve vhodném místě přerušena a zaslepena. 3

4 3.2 Vnitřní vodovod Napojení nových rozvodů pitné vody bude provedeno v 1.NP na nově budovaný přívod vodovodu. Nové rozvody budou napojeny za HUV kde bude též osazen filtr se zpětným proplachem. Od místa přívodu do objektu budou rozvody vodovodu pokračovat páteřním rozvodem vedeným v podhledu 1.NP. Z tohoto páteřního rozvodu budou provedeny stoupačky do dalšího podlaží viz. výkres Dispozice vodovodu. Rozvody budou vedeny volně v prostoru nad podhledem, případně ve stavebních konstrukcích. Požadované připojovací parametry vodovodu: Dimenze PE ø50mm Tlak 4 bary Ohřev TUV je zajištěn pomocí centrálního nepřímo natápěného zásobníkového ohřívače TUV SU300 o objemu 300 litrů s elektrickou topnou tyčí umístěného v technické místnosti v 1.NP. Cirkulace TUV bude zajištěna pomocí navrženého cirkulačního čerpadla. Použité armatury a zařizovací výtokové baterie jsou patrny z legendy ve výkresové části dokumentace. Typy zařizovacích předmětů jsou patrny z legendy na výkresech půdorysů vodovodu. Standardy vodovodních baterií budou upřesněny prováděcí firmou ve spolupráci s investorem. Z rozvodů vodovodu je nutno provést přívod do technické místnosti, který bude sloužit pro doplňování topného systému. Rozvody teplé vody jsou vedeny společně s rozvody studené. Rozvody vody jsou navrženy z plastového potrubí, spojovaného polyfúzním svařováním Ekoplastik PPr PN 16 pro rozvod studené vody a Ekoplastik PPr PN 20 pro rozvod teplé vody a cirkulace. Rozvody budou vedeny ve stěnách, v podlaze případně volně pod stropem v prostoru podhledu. 3.3 Bilance spotřeby vody Spotřeba vody je navržena dle vyhl. 120/2011 Sb. a dle zkušeností se spotřebou vody v obdobných budovách. Spotřeba vody je stanovena v souladu s vyhl. č.120 / 2011 Sb.: Stravování kuchyně 90 jídel Zaměstnanci - 15 Žáci ,00 m 3 /rok 240,00 m 3 /rok 600,00 m 3 /rok Roční spotřeba vody Průměrná denní spotřeba vody v m 3 Max. denní spotřeba vody v m 3 Max. hodinová spotřeba Okamžitá spotřeba vody 1560,00 m 3 /rok 7,80 m 3 /den 9,75 m 3 /den 2,56 m 3 /hod 0,71 l/s 4

5 3.4 Tepelné izolace a nátěry Potrubí teplé vody bude tepelně izolováno navlékacími izolacemi z pěnového PE o tl. odpovídající Vyhl. č. 193/2007 Sb. Potrubí studené vody bude před zazděním tepelně izolováno navlékacími izolacemi z pěnového PE o tl. 6mm, zabraňujícími kondenzaci vlhkosti na povrchu potrubí a umožňující dilataci. 3.5 Požadavky na ostatní profese Stavba - vybudovat prostupy pro rozvodná potrubí - provést osazení závěsů a konzol pro volné vedení vodovodu pod stropem - provést napojení hydroizolací v prostupech podlahou Elektroinstalace - provést přívod k cirkulačnímu čerpadlu - provést vodivé pospojení ocelových částí rozvodů Vytápění - provést zaizolování rozvodných potrubí 4. KANALIZACE 4.1 Kanalizační přípojka Splaškové vody z objektu budou odvedeny novou přípojkou splaškové kanalizace KG160 do splaškové kanalizace KAM300 v ulici Hradecká. Tato splašková kanalizace je naprojektována a měla by být hotová v průběhu roku Přípojka splaškové kanalizace bude zakončena cca 1m za hranící pozemku investora plastovou revizní šachtou Ø600mm s poklopem D400 "RŠ1". Dešťové vody z objektu budou odvedeny novou přípojkou dešťové kanalizace KG160 do stávající jednotné kanalizace BET300 v ulici Hradecká. Tato kanalizace bude po vybudování nové splaškové kanalizace fungovat už pouze jako dešťová. Přípojka dešťové kanalizace bude zakončena cca 1m za hranicí pozemku investora plastovou revizní šachtou Ø600mm s poklopem D400 "RŠ3". Venkovní areálová dešťová kanalizace pro odvodnění zpevněných komunikací je řešena v části SO03 Komunikace a zpevněné plochy. 5

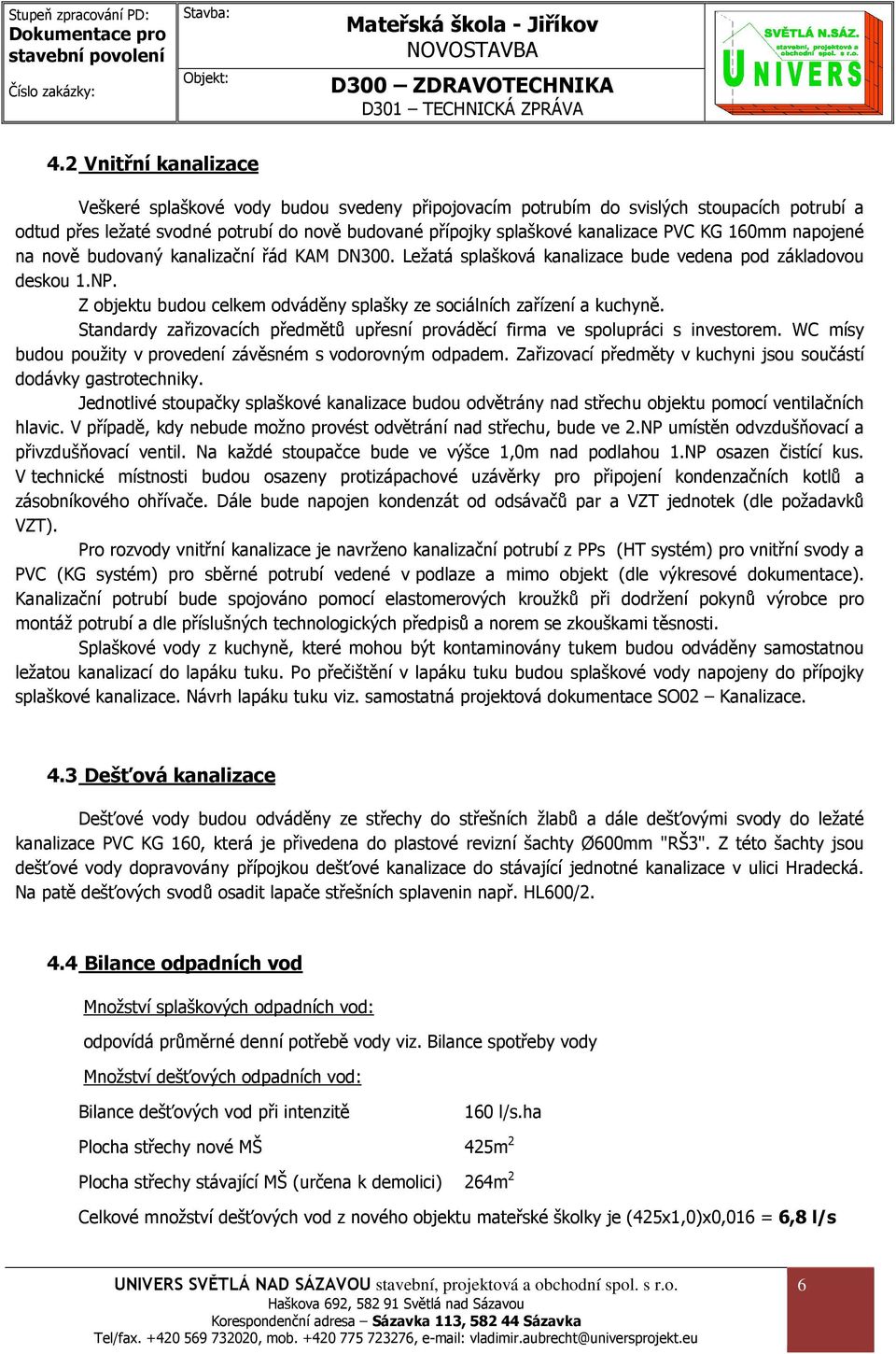

6 4.2 Vnitřní kanalizace Veškeré splaškové vody budou svedeny připojovacím potrubím do svislých stoupacích potrubí a odtud přes ležaté svodné potrubí do nově budované přípojky splaškové kanalizace PVC KG 160mm napojené na nově budovaný kanalizační řád KAM DN300. Ležatá splašková kanalizace bude vedena pod základovou deskou 1.NP. Z objektu budou celkem odváděny splašky ze sociálních zařízení a kuchyně. Standardy zařizovacích předmětů upřesní prováděcí firma ve spolupráci s investorem. WC mísy budou použity v provedení závěsném s vodorovným odpadem. Zařizovací předměty v kuchyni jsou součástí dodávky gastrotechniky. Jednotlivé stoupačky splaškové kanalizace budou odvětrány nad střechu objektu pomocí ventilačních hlavic. V případě, kdy nebude možno provést odvětrání nad střechu, bude ve 2.NP umístěn odvzdušňovací a přivzdušňovací ventil. Na každé stoupačce bude ve výšce 1,0m nad podlahou 1.NP osazen čistící kus. V technické místnosti budou osazeny protizápachové uzávěrky pro připojení kondenzačních kotlů a zásobníkového ohřívače. Dále bude napojen kondenzát od odsávačů par a VZT jednotek (dle požadavků VZT). Pro rozvody vnitřní kanalizace je navrženo kanalizační potrubí z PPs (HT systém) pro vnitřní svody a PVC (KG systém) pro sběrné potrubí vedené v podlaze a mimo objekt (dle výkresové dokumentace). Kanalizační potrubí bude spojováno pomocí elastomerových kroužků při dodržení pokynů výrobce pro montáž potrubí a dle příslušných technologických předpisů a norem se zkouškami těsnosti. Splaškové vody z kuchyně, které mohou být kontaminovány tukem budou odváděny samostatnou ležatou kanalizací do lapáku tuku. Po přečištění v lapáku tuku budou splaškové vody napojeny do přípojky splaškové kanalizace. Návrh lapáku tuku viz. samostatná projektová dokumentace SO02 Kanalizace. 4.3 Dešťová kanalizace Dešťové vody budou odváděny ze střechy do střešních žlabů a dále dešťovými svody do ležaté kanalizace PVC KG 160, která je přivedena do plastové revizní šachty Ø600mm "RŠ3". Z této šachty jsou dešťové vody dopravovány přípojkou dešťové kanalizace do stávající jednotné kanalizace v ulici Hradecká. Na patě dešťových svodů osadit lapače střešních splavenin např. HL600/ Bilance odpadních vod Množství splaškových odpadních vod: odpovídá průměrné denní potřebě vody viz. Bilance spotřeby vody Množství dešťových odpadních vod: Bilance dešťových vod při intenzitě 160 l/s.ha Plocha střechy nové MŠ 425m 2 Plocha střechy stávající MŠ (určena k demolici) 264m 2 Celkové množství dešťových vod z nového objektu mateřské školky je (425x1,0)x0,016 = 6,8 l/s 6

7 Navýšení množství dešťových vod oproti stávajícímu stavu je 6,8-(264x1,0)x0,016 = 2,58 l/s 4.5 Požadavky na ostatní profese Stavba - vybudovat prostupy pro rozvodná potrubí - provést zhotovení drážek pro rozvodná potrubí - provést zapravení drážek po montáži potrubí - provést napojení hydroizolací v prostupech podlahou - provést zapravení prostupů a oprava hydroizolace ve střešním plášti - provést výkopy pro venkovní kanalizaci a šachty - provést zához výkopu a úpravu terénu do původního stavu 5. ZÁVĚR Provedení rozvodů je patrno z výkresové části projektu. Provedení musí odpovídat ČSN, hygienickým a bezpečnostním předpisům. Při montáži je nutno dodržovat technologické postupy stanovené výrobci, bezpečnostní a hygienické předpisy. Je nutno dodržovat předepsané minimální vzdálenosti rozvodů od konstrukcí a ostatních rozvodů. Po dokončení montáže rozvodů je nutno provést tlakové zkoušky a zkoušky těsnosti předepsanou ČSN a revizní zkoušky. Celkové provedení všech prací je zřejmé z výkresové části dokumentace. Dodavatel stavby zodpovídá za dodržení bezpečnostních a hygienických předpisů pro práci na stavbách. Při souběhu a křížení inženýrských sítí je nutno dodržovat odstupové vzdálenosti dle ČSN a ochranná pásma dle Zákona č. 274/2001 Sb. o vodovodech a kanalizacích pro veřejnou potřebu a o změně některých zákonů (zákon o vodovodech a kanalizacích). Zemní práce je třeba provádět dle ČSN , montáž kanalizačního potrubí provádět dle ČSN , ČSN EN 1610, ČSN EN 1917, TNV a podle technických manuálů výrobce potrubí, zkoušky těsnosti provádět dle ČSN Před započetím zemních prací je nutno vytýčit veškeré související podzemní sítě. Upřesnění používaných materiálů je nutno konzultovat před započetím realizace se správcem kanalizace. Totéž platí o případné úpravě trasy kanalizace. Tato zpráva je nedílnou součástí projektové dokumentace pro a neslouží k vlastnímu provádění stavby. Projekt je zpracován dle příslušných ČSN a předpisů. Provedení rozvodů kanalizace je patrno z výkresové části projektové dokumentace. Dokumentace je zpracována v souladu s vyhl. č. 432/2001 a její novelizací č.620/2004. Svým rozsahem odpovídá požadavkům na dokumentaci staveb specifikovaných vyhl. č. 499/2006 ze dne 10. listopadu Při vlastní realizaci je zapotřebí dodržovat příslušné bezpečnostní předpisy zejména platné vnitropodnikové předpisy a platné ČSN k zajištění BP a vyhl. ČÚBP a ČBÚ 48/82 Sb. PŘED ZAPOČETÍM MONTÁŽNÍCH PRACÍ NA VENKOVNÍCH ROZVODECH JE NUTNO PROVÉST PŘESNÉ ZAMĚŘENÍ A VYTYČENÍ STÁVAJÍCÍCH SÍTÍ A PROVÉST KOORDINACI JEDNOTLIVÝCH SÍTÍ V SOULADU S ČSN A POŽADAVKY SPRÁVCŮ JEDNOTLIVÝCH SÍTÍ V Sázavce: leden 2014 Vypracoval: Ing. Martin VLČEK 7
