TECHNICKÁ ZPRÁVA ZDRAVOTECHNIKA

Transkript

1

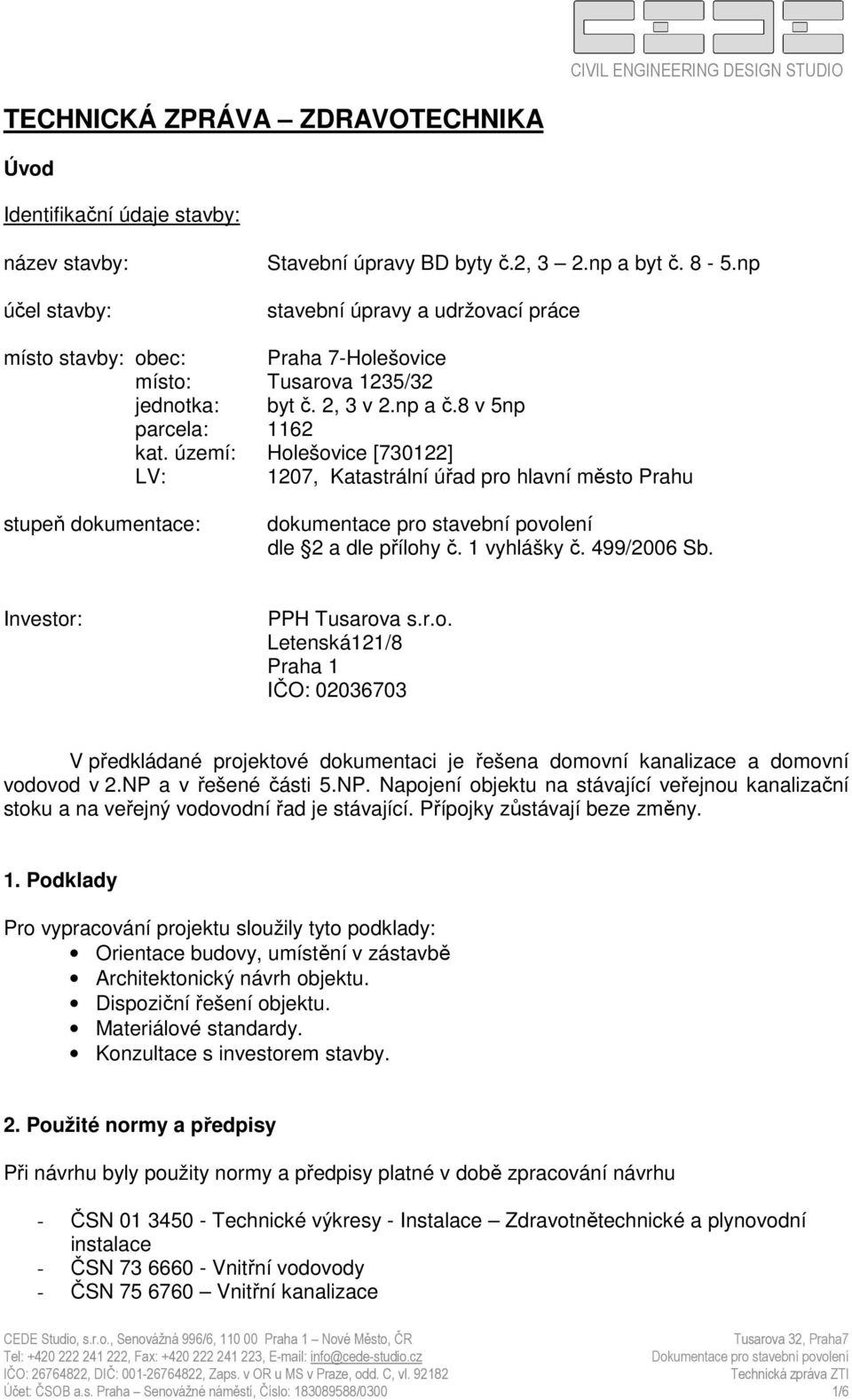

2 TECHNICKÁ ZPRÁVA ZDRAVOTECHNIKA Úvod Identifikační údaje stavby: název stavby: účel stavby: Stavební úpravy BD byty č.2, 3 2.np a byt č. 8-5.np stavební úpravy a udržovací práce místo stavby: obec: Praha 7-Holešovice místo: Tusarova 1235/32 jednotka: byt č. 2, 3 v 2.np a č.8 v 5np parcela: 1162 kat. území: Holešovice [730122] LV: 1207, Katastrální úřad pro hlavní město Prahu stupeň dokumentace: dokumentace pro stavební povolení dle 2 a dle přílohy č. 1 vyhlášky č. 499/2006 Sb. Investor: PPH Tusarova s.r.o. Letenská121/8 Praha 1 IČO: V předkládané projektové dokumentaci je řešena domovní kanalizace a domovní vodovod v 2.NP a v řešené části 5.NP. Napojení objektu na stávající veřejnou kanalizační stoku a na veřejný vodovodní řad je stávající. Přípojky zůstávají beze změny. 1. Podklady Pro vypracování projektu sloužily tyto podklady: Orientace budovy, umístění v zástavbě Architektonický návrh objektu. Dispoziční řešení objektu. Materiálové standardy. Konzultace s investorem stavby. 2. Použité normy a předpisy Při návrhu byly použity normy a předpisy platné v době zpracování návrhu - ČSN Technické výkresy - Instalace Zdravotnětechnické a plynovodní instalace - ČSN Vnitřní vodovody - ČSN Vnitřní kanalizace Účet: ČSOB a.s. Praha Senovážné náměstí, Číslo: /0300 1/6

3 - ČSN Výpočet vnitřních vodovodů - ČSN EN Vnitřní vodovod pro rozvod vody určené k lidské spotřebě - Část 2: Navrhování - ČSN EN Vnitřní vodovod pro rozvod vody určené k lidské spotřebě - Část 3: Dimenzování potrubí - Zjednodušená metoda - ČSN EN Vnitřní kanalizace - Gravitační systémy - Část 2: Odvádění splaškových odpadních vod - Navrhování a výpočet - ČSN EN Vnitřní kanalizace - Gravitační systémy - Část 3: Odvádění dešťových vod ze střech - Navrhování a výpočet - ČSN Tepelné soustavy v budovách - Projektování a montáž - ČSN Tepelné soustavy v budovách - Příprava teplé vody - Navrhování a projektování - vyhláška č. 428/2001 Sb. - vyhláška č. 193/2007 Sb. - vyhláška č. 48/1982 Sb. - vyhláška č. 501/2006 Sb. 3. Bilance potřeby vody pro 2.NP a řešenou část 5.NP tři byty Výpočet potřeby vody je proveden podle vyhlášky č. 428/2001 (příloha č.12) Počet osob Specifická potřeba vody Průměrná denní potřeba vody Směrné číslo roční potřeby vody Průměrná roční potřeba vody Qr 9 osob 130 l/os l/os,den 35 m 3 /os, rok 315 m 3 /rok Maximální denní potřeba vody: Qm = Qp * kd= x 1,25 = l/den = 1,463 m3/den Maximální hodinová potřeba vody Qh = Qm * kh * z -1 = x 2,1 x (1/24) = 128 l/hod 4. Bilance odpadních vod pro 2.NP a řešenou část 5.NP tři byty Splaškové vody Maximální hodinový odtok Qs,hod = 128 l/hod Maximální denní odtok Qm = 1,463 m3/den Dešťové vody Dešťové vody zůstávají stávající, tvar střechy se nemění. Účet: ČSOB a.s. Praha Senovážné náměstí, Číslo: /0300 2/6

4 5. Kanalizace 5.1. Odkanalizování objektu Objekt je v současnosti napojen stávající přípojkou kanalizace. Přípojka bude zachována beze změny Splaškové odpadní vody V 2.NP je šest stávajících odpadních potrubí K1 K6 (HTEM110) vedených ve stěně. V řešené části 5.NP jsou tři stávající odpadní potrubí K1 K3 (HTEM110) vedená ve stěně. Stávající připojovací potrubí v 2.NP a v řešené části 5.NP budou demontována. Na odpadní potrubí K1, K2, K3, K4 a K6 v 2.NP a na odpadní potrubí K1, K2 a K3 v 5.NP budou osazeny nové odbočky pro napojení nových zařizovacích předmětů. Připojovací potrubí od zařizovacích předmětů budou vedena ve stěnách nebo instalačních předstěnách. Připojovací potrubí bude vedeno v minimálním sklonu 3,0 % k odpadnímu potrubí, do něj bude zaústěno přes odbočku s úhlem 87,5, popř. s úhlem 67,5. Délka připojovacího potrubí bude do 3,0 m (max. do 6 m v případě možnosti čištění). Na potrubí v místnosti WC bude osazen čistící kus příslušné dimenze, přístupný instalačními dvířky. Dvířka budou přizpůsobena obkladu nebo povrchové úpravě stěny. Dvířka je případně nutné polohově upravit dle spárořezů. Všechny zařizovací předměty budou vybaveny zápachovou uzávěrkou. Pračky budou napojeny přes zápachovou uzávěrku HL405 a vany budou napojeny přes zápachovou uzávěrku HL555N. V blízkosti zásobníků TV a kotlů bude umístěna zápachová uzávěrka HL Do těchto sifonů budou zaústěny přepady od pojistných ventilů od ohřevu TV a kotlů Dešťové odpadní vody Dešťové svody budou beze změny Materiál a uložení kanalizace Jako materiál pro domovní kanalizaci bude použito plastové potrubí z PP - např. OSMA zpracování plastů Ostendorf a Mazeta s.r.o. Z tohoto materiálu budou provedeny všechny vnitřní rozvody splaškové kanalizace (HT systém). Kotvení potrubí domovní kanalizace bude prováděno šroubovými objímkami s gumovou manžetou. Objímky budou použity pro kotvení do stěny i do stropu. Zápachové uzávěry zařizovacích předmětů budou z výrobního programu firmy Hutterer a Lechner. Splachovací nádržky budou vestavěné od firmy Geberit. V případě prostupu potrubí různými požárními úseky, bude prostup utěsněn požární ucpávkou. Účet: ČSOB a.s. Praha Senovážné náměstí, Číslo: /0300 3/6

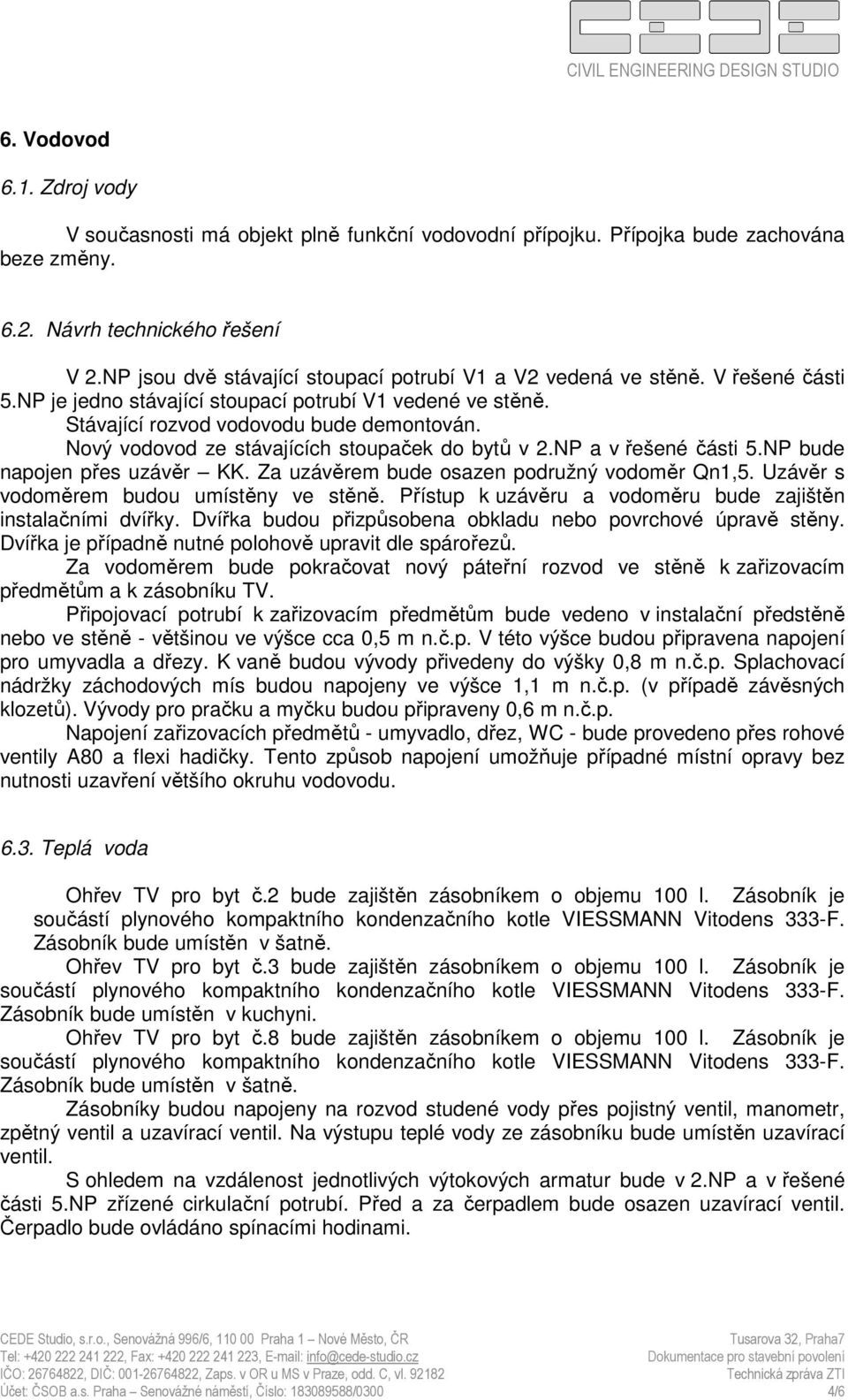

5 6. Vodovod 6.1. Zdroj vody V současnosti má objekt plně funkční vodovodní přípojku. Přípojka bude zachována beze změny Návrh technického řešení V 2.NP jsou dvě stávající stoupací potrubí V1 a V2 vedená ve stěně. V řešené části 5.NP je jedno stávající stoupací potrubí V1 vedené ve stěně. Stávající rozvod vodovodu bude demontován. Nový vodovod ze stávajících stoupaček do bytů v 2.NP a v řešené části 5.NP bude napojen přes uzávěr KK. Za uzávěrem bude osazen podružný vodoměr Qn1,5. Uzávěr s vodoměrem budou umístěny ve stěně. Přístup k uzávěru a vodoměru bude zajištěn instalačními dvířky. Dvířka budou přizpůsobena obkladu nebo povrchové úpravě stěny. Dvířka je případně nutné polohově upravit dle spárořezů. Za vodoměrem bude pokračovat nový páteřní rozvod ve stěně k zařizovacím předmětům a k zásobníku TV. Připojovací potrubí k zařizovacím předmětům bude vedeno v instalační předstěně nebo ve stěně - většinou ve výšce cca 0,5 m n.č.p. V této výšce budou připravena napojení pro umyvadla a dřezy. K vaně budou vývody přivedeny do výšky 0,8 m n.č.p. Splachovací nádržky záchodových mís budou napojeny ve výšce 1,1 m n.č.p. (v případě závěsných klozetů). Vývody pro pračku a myčku budou připraveny 0,6 m n.č.p. Napojení zařizovacích předmětů - umyvadlo, dřez, WC - bude provedeno přes rohové ventily A80 a flexi hadičky. Tento způsob napojení umožňuje případné místní opravy bez nutnosti uzavření většího okruhu vodovodu Teplá voda Ohřev TV pro byt č.2 bude zajištěn zásobníkem o objemu 100 l. Zásobník je součástí plynového kompaktního kondenzačního kotle VIESSMANN Vitodens 333-F. Zásobník bude umístěn v šatně. Ohřev TV pro byt č.3 bude zajištěn zásobníkem o objemu 100 l. Zásobník je součástí plynového kompaktního kondenzačního kotle VIESSMANN Vitodens 333-F. Zásobník bude umístěn v kuchyni. Ohřev TV pro byt č.8 bude zajištěn zásobníkem o objemu 100 l. Zásobník je součástí plynového kompaktního kondenzačního kotle VIESSMANN Vitodens 333-F. Zásobník bude umístěn v šatně. Zásobníky budou napojeny na rozvod studené vody přes pojistný ventil, manometr, zpětný ventil a uzavírací ventil. Na výstupu teplé vody ze zásobníku bude umístěn uzavírací ventil. S ohledem na vzdálenost jednotlivých výtokových armatur bude v 2.NP a v řešené části 5.NP zřízené cirkulační potrubí. Před a za čerpadlem bude osazen uzavírací ventil. Čerpadlo bude ovládáno spínacími hodinami. Účet: ČSOB a.s. Praha Senovážné náměstí, Číslo: /0300 4/6

6 Rozvody teplé vody a cirkulace v bytech budou vedeny v souběhu s rozvody studené vody viz. výkresová dokumentace Užitková voda V budově není zhotoven samostatný vodovod užitkové vody. Voda užívaná pro účely úklidu je napouštěna z domovního systému pitné vody Požární vodovod Požární vodovod bude beze změny Materiál a uložení vodovodu Vnitřní rozvody pitné vody budou provedeny z plastových trubek EKOPLASTIK. Rozvody studené vody budou provedeny v tlakové řadě PN10, rozvody teplé vody v řadě PN16. Vnitřní rozvody vodovodu budou kompletně izolovány. Tepelná izolace bude použita od firmy Mirelon a Rockwool. Budou izolována všechna připojovací potrubí a stoupací potrubí. Izolace musí přesahovat vždy i přes spojovací tvarovky tak, aby byl celý systém dokonale tepelně ochráněn. Tepelná izolace bude použita v tloušťkách dle vyhlášky č.193/2007 Sb. V případě prostupu potrubí různými požárními úseky, bude prostup utěsněn požární ucpávkou Dilatace potrubí Ve stěnách budou nechány volné kapsy pro dilataci dlouhých úseků potrubí teplé vody a cirkulace Provedení tlakové zkoušky Tlakové zkoušky budou provedeny podle ČSN O tlakové zkoušce bude pro každý hydraulicky nezávislý okruh pořízen protokol, který bude předložen ke kolaudaci. Zkušební tlak je 1,6 násobek maximálního provozního tlaku, minimálně 1,2 MPa. Při provádění tlak. zkoušek plastového potrubí je nutno počítat s dotvarováním. 7. Bezpečnost a ochrana zdraví při práci Projekt byl zpracován podle platných ČSN, hygienických a bezpečnostních předpisů. Veškeré práce při montáži je třeba provádět v souladu s ČSN při dodržení předpisů o bezpečnosti práce a předpisů o hygieně práce v souladu s ČSN , ČSN EN a vyhláškou 48/1982 Sb. Účet: ČSOB a.s. Praha Senovážné náměstí, Číslo: /0300 5/6

7 Nutno postupovat podle příslušných ČSN a dbát pravidel bezpečnosti. Po ukončení stavebně-montážních prací bude okolí uvedeno do původního stavu. Pokud budou provedeny na stavbě jakékoli změny odlišující se od projektové dokumentace, je nutné tyto změny konzultovat s projektantem. Pokud budou zjištěny odlišnosti od údajů uvedených v projektu, je nutné se spojit s projektantem a provést případné korekce podle skutečného stavu. V Praze Lucie Mrkvičková CEDE Studio, s.r.o. Senovážná 996/6 110 Praha 1 tel.: fax.: l.mrkvickova@cede-studio.cz Účet: ČSOB a.s. Praha Senovážné náměstí, Číslo: /0300 6/6
