Akce: OIP OSTRAVA REKONSTRUKCE BUDOVY UL. NA ŠIBENÍKU Inv.: ČR-STÁTNÍ ÚŘAD INSPEKCE PRÁCE, KOLÁŘSKÁ 13 - OPAVA D.1.4.a ZDRAVOTNĚ TECHNICKÉ INSTALACE

Transkript

1 Opava Akce: OIP OSTRAVA REKONSTRUKCE BUDOVY UL. NA ŠIBENÍKU Inv.: ČR-STÁTNÍ ÚŘAD INSPEKCE PRÁCE, KOLÁŘSKÁ 13 - OPAVA D.1.4.a ZDRAVOTNĚ TECHNICKÉ INSTALACE SEZNAM PŘÍLOH : TECHNICKÁ ZPRÁVA D.1.4.a 1 PŮDORYS 1.NP, 2.NP ROZVODU KANALIZACE - 2 PŮDORYS 3.NP, 4.NP ROZVODU KANALIZACE - 3 PŮDORYS 1.NP, 2NP ROZVODU VODY - 4 PŮDORYS 3.NP, 4NP ROZVODU VODY - 5 PŮDORYS 1.NP, 2NP, 3NP ROZVODU PLYNU - 6 PŮDORYS 4NP ROZVODU PLYNU - 7 IZOMETRIE PLYNU - 8 SCHÉMA KANALIZACE - 9 SCHÉMA KANALIZACE - 10 AXONOMETRIE ROZVODU VODY - 11 Vypracovala : Ing. Marie TRUPAROVÁ

2 Opava Akce: OIP OSTRAVA REKONSTRUKCE BUDOVY UL. NA ŠIBENÍKU Inv.: ČR-STÁTNÍ ÚŘAD INSPEKCE PRÁCE, KOLÁŘSKÁ 13 - OPAVA D.1.4.a ZDRAVOTNĚ TECHNICKÉ INSTALACE TECHNICKÁ ZPRÁVA Daný projekt pro realizaci stavby řeší pouze rozvody - vnitřní zdravotechniky a plynu pro stávající objekt v OLOMOUCI. Přívody měřené vody a plynu, odvod splaškových a dešťových vod z objektu jsou stávající. VNITŘNÍ KANALIZACE : Stávající přípojka kanalizace je dle podkladů Veolia zaústěna stávající do kanalizace v ulici Na Šibeníku. Jedná se o kanalizaci jednotnou společnou pro splaškové a dešťové odpadní vody v souladu s kanalizačním řádem města. Předpokládá se provozuschopný stav a ponechání přípojky. Nedojde k navýšení ani zásadní změně používání objektu. Podmínkou je monitorování stávající přípojky a potvrzení její provozuschopnosti správcem kanalizace. Vnitřní instalace kanalizace je navržena nová. Jedná se o větvený kanalizační systém s hlavním svodem zaústěným do venkovní kanalizace. Návrh připojovacího, odpadního i svodného potrubí je řešen v systému I a proveden dle ČSN (Vnitřní kanalizace- Gravitační systémy- část 2: Odvádění splaškových odpadních vod- Navrhování a výpočet) a ČSN (Vnitřní kanalizace). Návrh a výpočet dimenzí potrubí včetně výpočtu průtoku splaškových vod je uveden v příloze Návrh a výpočet dimenzí průtoku. Vnitřní kanalizace v hale bude provedena z PP HT potrubí.propojení zařizovacích předmětů a stoupaček bude pomocí připojovacího potrubí z PP HT- dané dimenze. Připojovací potrubí v minimálním spádu 3%, je vedeno ve stěnách, popřípadě pod podlahou. U každého zařizovacího předmětu je osazena zápachová uzávěrka. Svislé odpadní potrubí je vedeno ve zdivu nebo v předstěně. Označené stoupací potrubí bude ukončeno ventilační hlavicí nad střechou nebo zátkou pod stropem dle dokumentace. V prostorách 1.NP jsou osazeny ve výšce 1m nad podlahou čistící kusy,které umožňují revizi a čištění potrubí. Při přechodu na svodné

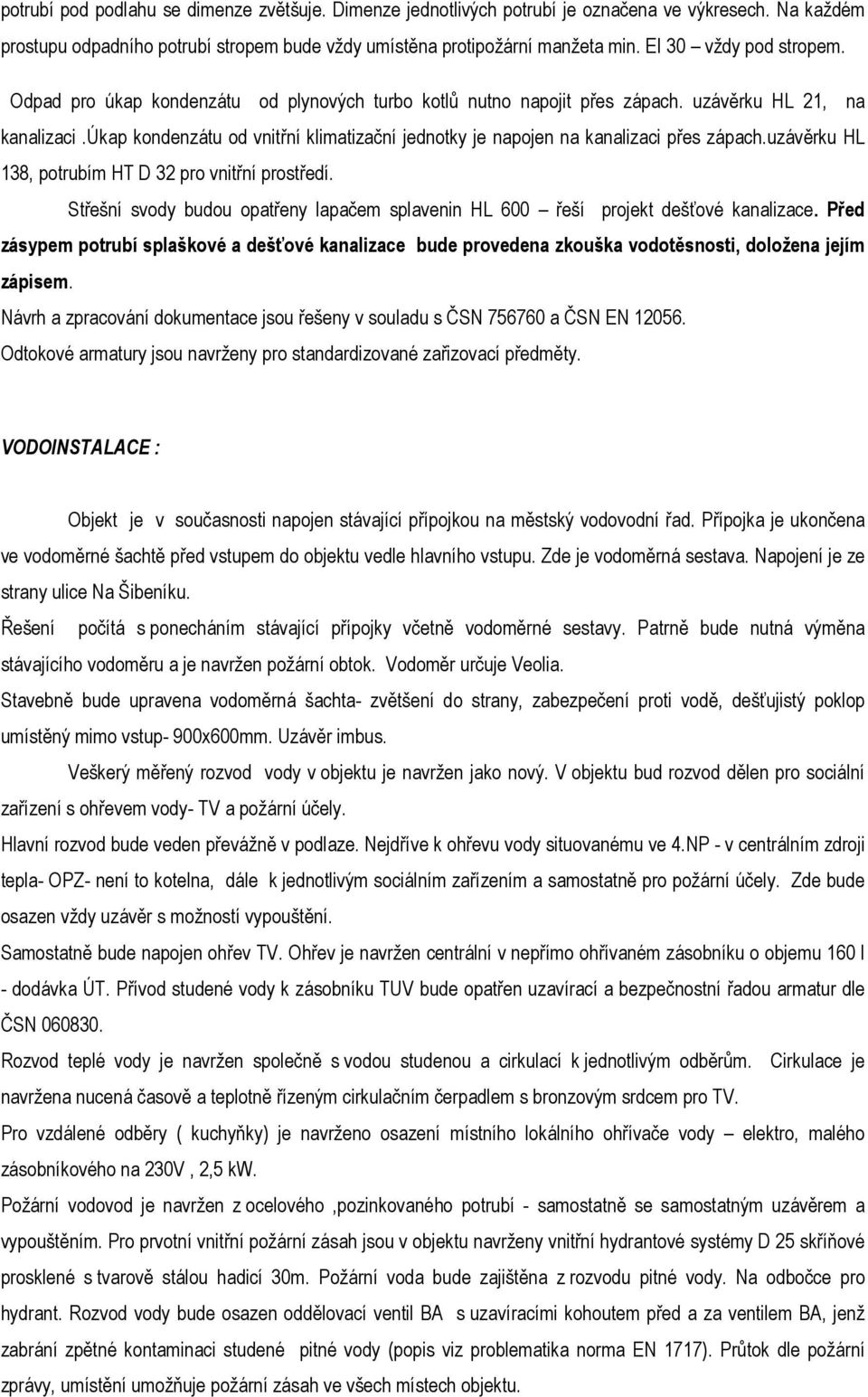

3 potrubí pod podlahu se dimenze zvětšuje. Dimenze jednotlivých potrubí je označena ve výkresech. Na každém prostupu odpadního potrubí stropem bude vždy umístěna protipožární manžeta min. EI 30 vždy pod stropem. Odpad pro úkap kondenzátu od plynových turbo kotlů nutno napojit přes zápach. uzávěrku HL 21, na kanalizaci.úkap kondenzátu od vnitřní klimatizační jednotky je napojen na kanalizaci přes zápach.uzávěrku HL 138, potrubím HT D 32 pro vnitřní prostředí. Střešní svody budou opatřeny lapačem splavenin HL 600 řeší projekt dešťové kanalizace. Před zásypem potrubí splaškové a dešťové kanalizace bude provedena zkouška vodotěsnosti, doložena jejím zápisem. Návrh a zpracování dokumentace jsou řešeny v souladu s ČSN a ČSN EN Odtokové armatury jsou navrženy pro standardizované zařizovací předměty. VODOINSTALACE : Objekt je v současnosti napojen stávající přípojkou na městský vodovodní řad. Přípojka je ukončena ve vodoměrné šachtě před vstupem do objektu vedle hlavního vstupu. Zde je vodoměrná sestava. Napojení je ze strany ulice Na Šibeníku. Řešení počítá s ponecháním stávající přípojky včetně vodoměrné sestavy. Patrně bude nutná výměna stávajícího vodoměru a je navržen požární obtok. Vodoměr určuje Veolia. Stavebně bude upravena vodoměrná šachta- zvětšení do strany, zabezpečení proti vodě, dešťujistý poklop umístěný mimo vstup- 900x600mm. Uzávěr imbus. Veškerý měřený rozvod vody v objektu je navržen jako nový. V objektu bud rozvod dělen pro sociální zařízení s ohřevem vody- TV a požární účely. Hlavní rozvod bude veden převážně v podlaze. Nejdříve k ohřevu vody situovanému ve 4.NP - v centrálním zdroji tepla- OPZ- není to kotelna, dále k jednotlivým sociálním zařízením a samostatně pro požární účely. Zde bude osazen vždy uzávěr s možností vypouštění. Samostatně bude napojen ohřev TV. Ohřev je navržen centrální v nepřímo ohřívaném zásobníku o objemu 160 l - dodávka ÚT. Přívod studené vody k zásobníku TUV bude opatřen uzavírací a bezpečnostní řadou armatur dle ČSN Rozvod teplé vody je navržen společně s vodou studenou a cirkulací k jednotlivým odběrům. Cirkulace je navržena nucená časově a teplotně řízeným cirkulačním čerpadlem s bronzovým srdcem pro TV. Pro vzdálené odběry ( kuchyňky) je navrženo osazení místního lokálního ohřívače vody elektro, malého zásobníkového na 230V, 2,5 kw. Požární vodovod je navržen z ocelového,pozinkovaného potrubí - samostatně se samostatným uzávěrem a vypouštěním. Pro prvotní vnitřní požární zásah jsou v objektu navrženy vnitřní hydrantové systémy D 25 skříňové prosklené s tvarově stálou hadicí 30m. Požární voda bude zajištěna z rozvodu pitné vody. Na odbočce pro hydrant. Rozvod vody bude osazen oddělovací ventil BA s uzavíracími kohoutem před a za ventilem BA, jenž zabrání zpětné kontaminaci studené pitné vody (popis viz problematika norma EN 1717). Průtok dle požární zprávy, umístění umožňuje požární zásah ve všech místech objektu.

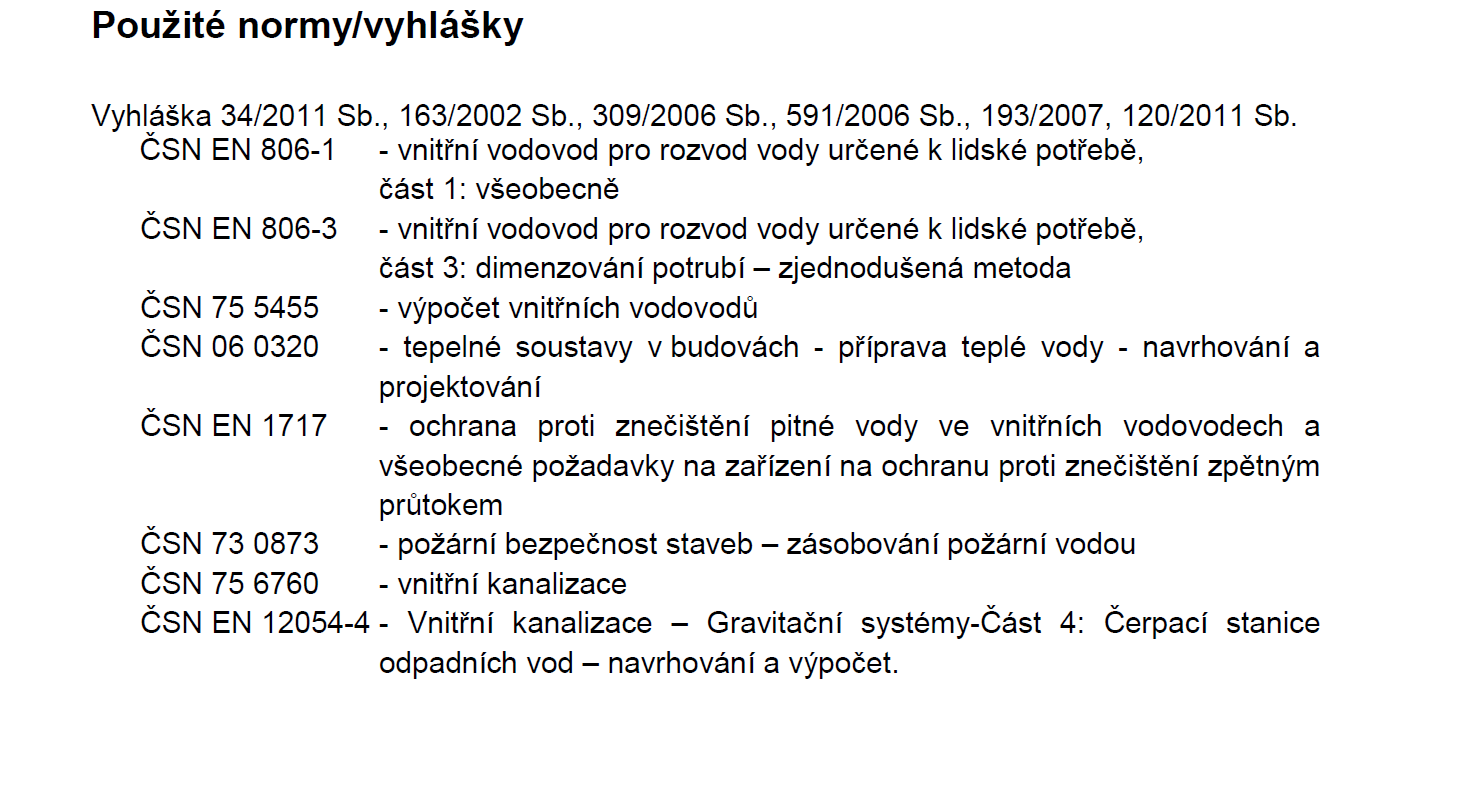

4 Vnitřní vodoinstalace bude provedena z plastového potrubí, izolovaného dané dimenze.přívod vody je přiveden ke všem navrženým zařizovacím předmětům. Potrubí je vedeno převážně podlahou, opatřeno tep. izolací. Ležaté potrubí je vedeno v minimálním spádu 0,05 % k napojení na stávající rozvod studené a teplé vody. Veškeré potrubí teplé a cirkulační vody bude izolováno tl. 30mm. Rozvody studené vody jsou izolovány proti kondenzaci potrubí tl. 13mm.Tepelná izolace je navržena v souladu s vyhláškou 193/2007Sb. Prostupy navrhovaného vodovodu vedoucí přes zdivo, budou osazeny v ocelových chráničkách. Jako armatury budou použity uzavírací závitové kulové kohouty a ventily na vodu. Dimenze potrubí jsou patrné z výkresové dokumentace, návrh dimenzí byl proveden dle ČSN Výpočet vnitřních vodovodů. Použitým potrubím pro rozvod vody v objektu bude tlakové plastové trubky v tlakové třídě PN16 z materiálu PPR typ3 random kopolymeru polypropylenu šedé barvy, spojovaných polyfůzním svařováním. Předností tohoto materiálu je především dlouhá životnost minimálně 50 let, hygienická a ekologická nezávadnost, stálost vnitřních průtoků po celou dobu životnosti. Tento vodovodní systém je vyroben dle norem EN a dle ISO 9001:2001 a ISO Veškeré prostupy přes stropní konstrukce a přes zdi skrz požárně dělící konstrukci budou osazeny v požárních ucpávkách s minimální odolností EI 30min Přívod vody je přiveden ke všem navrženým zařizovacím předmětům. Návrh, zřizování a zkoušení vnitřního vodovodu se řídí ČSN EN a ČSN včetně změn a dodatků. Po dokončení montáže se musí vnitřní vodovod ještě před napojením na veřejný vodovod prohlédnout a tlakově odzkoušet. O prohlídce a tlakové zkoušce se zapracuje zápis. Prohlídkou se kontroluje, je-li vnitřní vodovod proveden podle projektové dokumentace v souladu s ustanovením technických norem, s hygienickými předpisy a podmínkami stanovenými při povolení stavby. Závady zjištěné při prohlídce se musí odstranit ještě před tlakovou zkouškou potrubí. Tlaková zkouška se provede po prohlídce vnitřního vodovodu, po montáži příslušenství, zařizovacích předmětů, přístrojů a zařízení. Před tlakovou zkouškou se musí všechny úseky vnitřního vodovodu propláchnout vodou. Při proplachování musí být vypouštěcí armatury určené pro odkalení otevřeny. Vnitřní vodovod se bude zkoušet na 1,5MPa. Po napuštění vodou a ustálení tlaku, nesmí tlak poklesnout během 900s o více jak 0,02MPa. Při větším poklesu je zkouška nevyhovující. V případě nevyhovující zkoušky je nutné závady opravit a celou zkoušku provést od začátku. Poté se vnitřní vodovod propláchne a dezinfikuje. Vodovodní potrubí je navrženo dle platných norem a splňuje všechny požadavky ČSN EN 806 část 1-3, ČSN a ČSN EN Před zprovozněním je nutno prověřit funkci všech zpětných ventilů,během provozu je nutno provádět zkoušku zpětných ventilů pravidelně tj. alespoň 2 x ročně, aby nedocházelo k průniku ohřáté vody nebo vody z hydrantového rozvodu do rozvodu pitné vody. Potrubí bude uloženo v souladu s normou ČSN Prostorová úprava vedení technického vybavení, při souběhu a křížení.před zahájením výkopových prací investor nechá vytýčit veškerá podzemní vedení za účasti správců sítí a zákresy vedení předá dodavateli stavby. Bilance spotřeby vody. Orientační počet administrativních pracovníků: 80 osob Q specifická 80 x 60= l/den tj. 0,06l/s

5 Q max. 1,2 x = Q max hodinová l/den tj. 0,07l/s 960 l/h tj. 0,26l/s Z toho TV 320 l/h - teplota C Měsíční spotřeba pitné vody - předpoklad 110 m3 z toho 44 m3 TV Roční předpoklad : m3 z toho 485 m3 TV Kvalita: pitná voda, předpokládaný přetlak 0,35-0,55MPa. Montáž, revize, tlakové zkoušky a zkoušky provozuschopnosti musí provádět odborná firma v souladu s platnými montážními a bezpečnostními předpisy a ustanoveními platných ČSN. Před veškerými pracemi je nutno vytýčit stávající sítě a tyto chránit proti poškození. Jedná s zejména o sítě mimo objekt, které nejsou na pozemku investora. Potrubí bude uloženo v souladu s normou ČSN Prostorová úprava vedení technického vybavení, při souběhu a křížení. Před zahájením výkopových prací investor nechá vytýčit veškerá podzemní vedení za účasti správců sítí a zákresy vedení předá dodavateli stavby. ZAŘIZOVACÍ PŘEDMĚTY, ZÁPACHOVÉ UZÁVĚRKY - Klozetová mísa závěsná o kombi klozet keramický závěsný o podomítkový modul pro kotvení ke zdi s nutností bezdění o tlačítko dual flush o duraloplastové sedátko, s antibakteriální úpravou, ocelové úchyt - Umyvadlo keramické o keramické umyvadlo, šířky 650mm

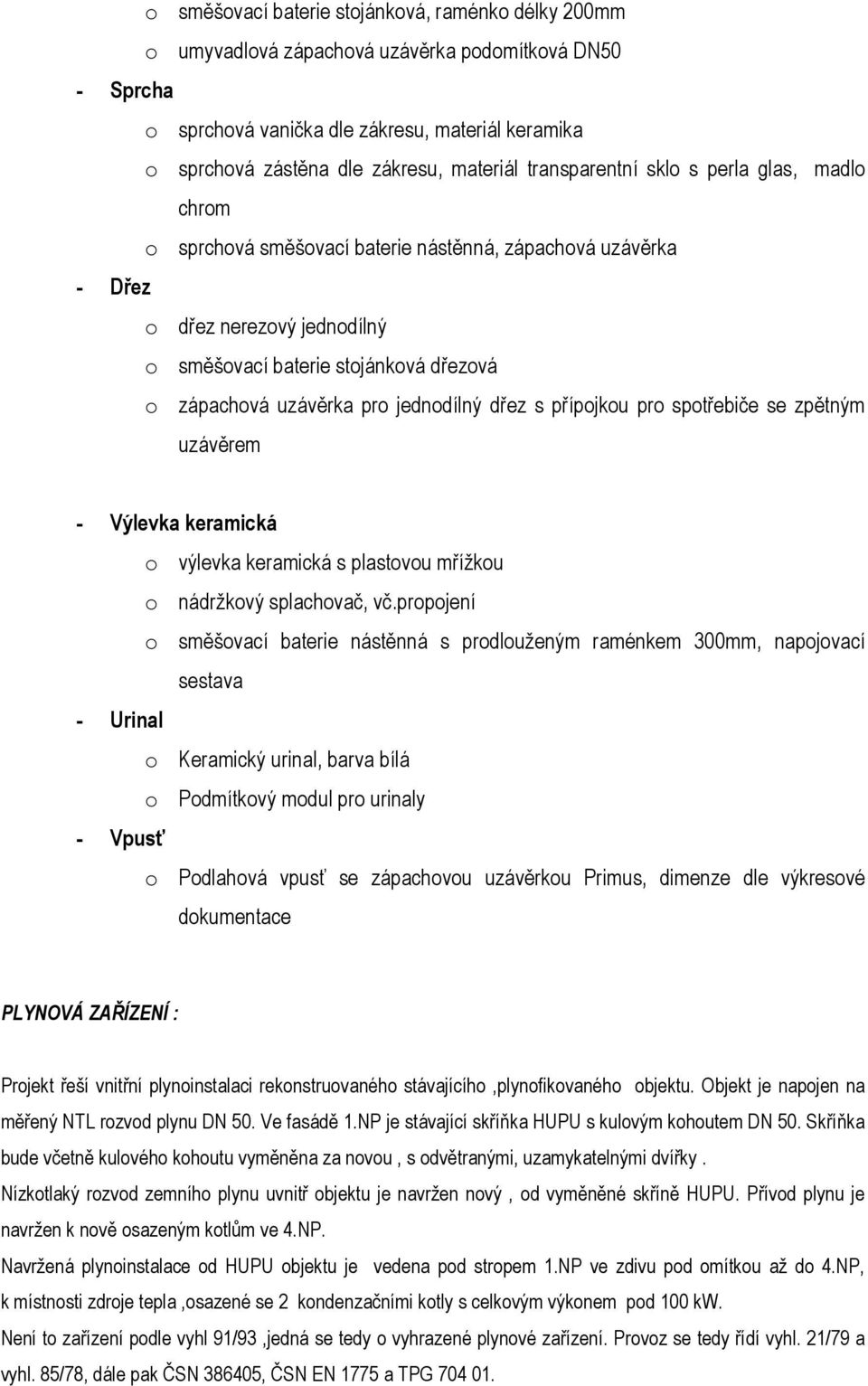

6 o směšovací baterie stojánková, raménko délky 200mm o umyvadlová zápachová uzávěrka podomítková DN50 - Sprcha o sprchová vanička dle zákresu, materiál keramika o sprchová zástěna dle zákresu, materiál transparentní sklo s perla glas, madlo chrom o sprchová směšovací baterie nástěnná, zápachová uzávěrka - Dřez o dřez nerezový jednodílný o směšovací baterie stojánková dřezová o zápachová uzávěrka pro jednodílný dřez s přípojkou pro spotřebiče se zpětným uzávěrem - Výlevka keramická o výlevka keramická s plastovou mřížkou o nádržkový splachovač, vč.propojení o směšovací baterie nástěnná s prodlouženým raménkem 300mm, napojovací sestava - Urinal o Keramický urinal, barva bílá o Podmítkový modul pro urinaly - Vpusť o Podlahová vpusť se zápachovou uzávěrkou Primus, dimenze dle výkresové dokumentace PLYNOVÁ ZAŘÍZENÍ : Projekt řeší vnitřní plynoinstalaci rekonstruovaného stávajícího,plynofikovaného objektu. Objekt je napojen na měřený NTL rozvod plynu DN 50. Ve fasádě 1.NP je stávající skříňka HUPU s kulovým kohoutem DN 50. Skříňka bude včetně kulového kohoutu vyměněna za novou, s odvětranými, uzamykatelnými dvířky. Nízkotlaký rozvod zemního plynu uvnitř objektu je navržen nový, od vyměněné skříně HUPU. Přívod plynu je navržen k nově osazeným kotlům ve 4.NP. Navržená plynoinstalace od HUPU objektu je vedena pod stropem 1.NP ve zdivu pod omítkou až do 4.NP, k místnosti zdroje tepla,osazené se 2 kondenzačními kotly s celkovým výkonem pod 100 kw. Není to zařízení podle vyhl 91/93,jedná se tedy o vyhrazené plynové zařízení. Provoz se tedy řídí vyhl. 21/79 a vyhl. 85/78, dále pak ČSN , ČSN EN 1775 a TPG

7 Obsluhu provádí osoba prokazatelně seznámená s touto činností a přezkoušená revizním technikem. Dále bude jmenována osoba odpovědná za provoz. Zaškolení obsluhy a vypracování pokynů pro provoz je povinností dodavatele zařízení. Před místnosti se zdroji tepla ve 4.NP- chodba, bude na potrubí plynu osazen uzávěr OPZ- HLAVNÍ UZÁVĚR OPZ (kotelny- zdroje tepla),filtr a elektromagnetický havarijní uzávěr plynu, hlídající unik plynu v místnosti zdroje tepla. Tento bude propojen kabelem a detektorem včetně čidla umístěném v místnosti kotlů. Směr označen od vstupu do OPZ. Plynoinstalace je navržena z materiálu s dokladem o shodě pro zemní plyn,o přetlaku min. 0,6MPa. Je navrženo potrubí ocelové , spojované svařováním, potrubí musí mít tl.stěny min. 1,5 mm, po revizi bude rozvod opatřen nátěrem 2 násobným, s 1x em. Průchod zdmi a stropní konstrukcí bude osazen utěsněnými ocel.chráničkami. Přívodní potrubí plynu pro každý kotel bude napojeno z akumulačního potrubí DN 150, délky 1,8 m, umístěného na podlaze. Před každým kotlem bude na potrubí osazen uzavírací KK DN32 pro zemní plyn. Montáž, revizi, zkoušky provozu schopnosti a uvedení do provozu musí provést odborná firma v souladu s platnými montážními a bezpečnostními předpisy a ustanoveními ČSN. Plynoinstalace bude provedena v souladu s TPG , EN 1775.Tlaková zkouška potrubí se provede vzduchem o tlaku 5kPa. Nový rozvod plynu a odkouření kotlů se vodivě propojí,bude napojen na zemnící vedení. BILANCE SPOTŘEBY ZEMNÍHO PLYNU : Zemní plyn nízkotlaký: Metan přetlak 2,1kPa do 5kPa, výhřevnost 35,8MJ/nm3 Hodinová maximální spotřeba: 12 nm3/h. Roční spotřeba: předpoklad dle části vytápění nm3/rok- maloodběr do 60tis. nm3. Vypracovala : Ing. Marie TRUPAROVÁ
