Řešení dilatací potrubí a návrh pevných bodů

Transkript

1 Řešení dilatací potrubí a návrh pevných bodů Hilti webinář,

2 Agenda: Úvodní teorie Příklady použití softwaru Profis Installation Ukázka řešení Diskuse a dotazy Soutěžní příklad 2

3 Základní výpočet tepelné roztažnosti potrubí ΔL = L T L ΔL = L T Dilatace (m) Původní Délka před Změnou (m) Koef. teplotní roztažnosti materiálu Teplotní rozdíl (K) 3

4 Příklady koeficientu teplotní roztažnosti Ocelové potrubí = 1, K -1 Pro trasu dlouhou 10m a T = 100 K je dilatace: L = 10. 1, = 11 mm Měděné potrubí = 1, K -1 Pro trasu dlouhou 10m a T = 100 K je dilatace: L = 10. 1, = 17 mm Plastové potrubí = 1, K -1 Pro trasu dlouhou 10m a T = 10 K je dilatace: L = 10. 1, = 17 mm Pro ocelové potrubí s T = 100 K je dilatace cca 1 mm/m délky trubky 4

5 Pokud teplotní dilatace potrubí nejsou pod kontrolou, je zde hrozba destrukce závěsů a neřízených pohybů potrubí Nekontrolovaná dilatace Ohyb a posun závitových tyčí Dilatace Pokles výšky Půdorys trasy Potrubí dilatuje a plave cestou nejmenšího odporu 5

6 Příklad koncepce řešení PB PB Spolehlivé řešení je takové, kde jsou dilatace v předem stanovených místech a kde se s tímto efektem počítá 6

7 Pozor na případy, kdy jsou v jedné ose 2 pevné body bez možnosti kompenzace!!!!! Extrémní síly na pevný bod vlivem rozdílu teplot a zamezení dilatací způsobí:!! zvlnění potrubí destrukci pevných bodů!! 7

8 Mezi pevnými body je vždy třeba kompenzační prvek Použití pevných bodů bez možnosti dilatace U-kompenzátor Osový kompenzátor 8

9 Typy kompenzátorů Přirozené kompenzátory Osové kompenzátory U-kompenzátor Axiální Z-kompenzátor Cardan L-kompenzátor Lateralní 9

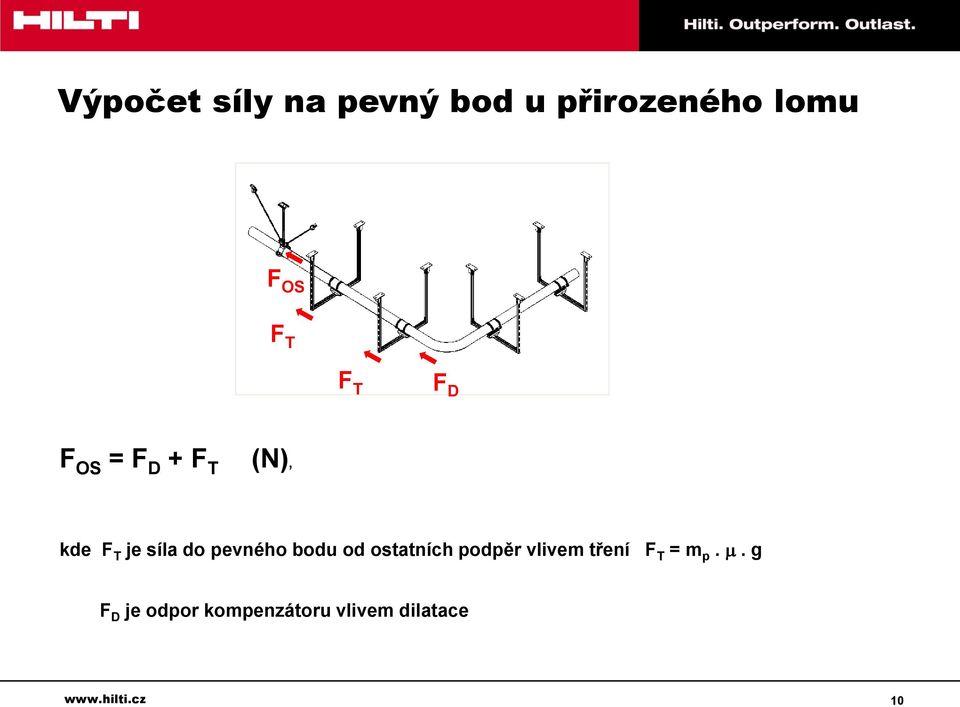

10 Výpočet síly na pevný bod u přirozeného lomu F OS F T F T F D F OS = F D + F T (N), kde F T je síla do pevného bodu od ostatních podpěr vlivem tření F T = m p. m. g F D je odpor kompenzátoru vlivem dilatace 10

11 U osových kompenzátorů je nutné zajistit osové vedení potrubí před i za kompenzátorem Bez osových vedení je velké riziko zvlnění a destrukce kompenzátoru Proto je třeba zajistit osové vedení před a za kompenzátorem PB X Dilatace X Dilatace PB 11

12 Správné osové vedení v blízkosti osového kompenzátoru 12

13 Výpočet síly na pevný bod s osovým kompenzátorem F P F OS F T F D F D F T F OS PB PB F OS = F D + F T + F P (N), kde F P je síla od přetlaku v potrubí F P = p max. A 0 F T je síla do pevného bodu od ostatních podpěr vlivem tření F T = m p. m. g F D je odpor kompenzátoru vlivem dilatace F D = k. L 13

14 Příklad realizace řešení dilatací ve stoupačce U-kompenzátor Osové vedení 14

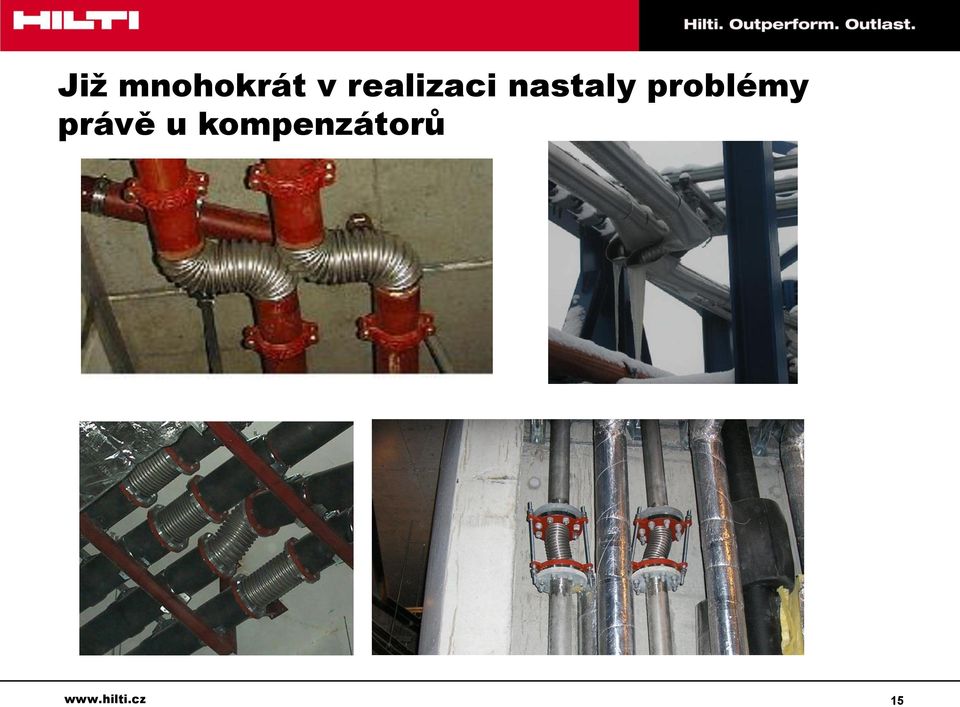

15 Již mnohokrát v realizaci nastaly problémy právě u kompenzátorů vyosení kompenzátoru 15

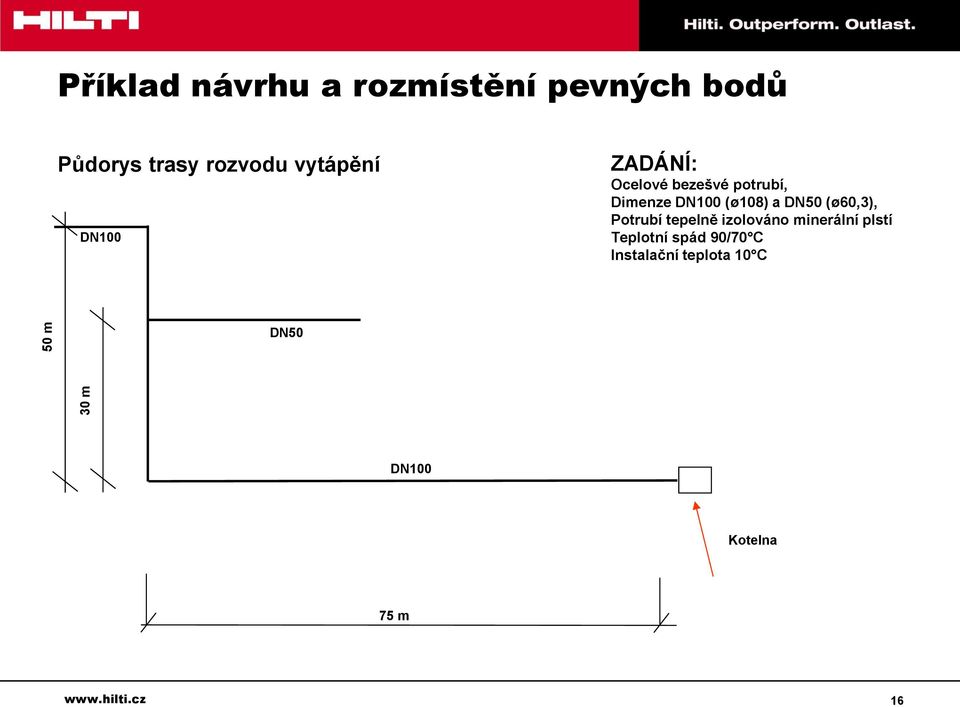

16 30 m 50 m Příklad návrhu a rozmístění pevných bodů Půdorys trasy rozvodu vytápění ZADÁNÍ: Ocelové bezešvé potrubí, Dimenze (ø108) a DN50 (ø60,3), Potrubí tepelně izolováno minerální plstí Teplotní spád 90/70 C Instalační teplota 10 C DN50 Kotelna 75 m 16

17 30 m 50 m Příklad návrhu a rozmístění pevných bodů Půdorys trasy rozvodu vytápění ZADÁNÍ: Ocelové bezešvé potrubí, Dimenze (ø108) a DN50 (ø60,3), Potrubí tepelně izolováno minerální plstí Teplotní spád 90/70 C Instalační teplota 10 C DN50 PB1 Kotelna 75 m 17

18 30 m 50 m Příklad návrhu a rozmístění pevných bodů Půdorys trasy rozvodu vytápění ZADÁNÍ: Ocelové bezešvé potrubí, Dimenze (ø108) a DN50 (ø60,3), Potrubí tepelně izolováno minerální plstí Teplotní spád 90/70 C Instalační teplota 10 C PB3 DN50 PB2 PB1 Kotelna 25 m 50 m 18

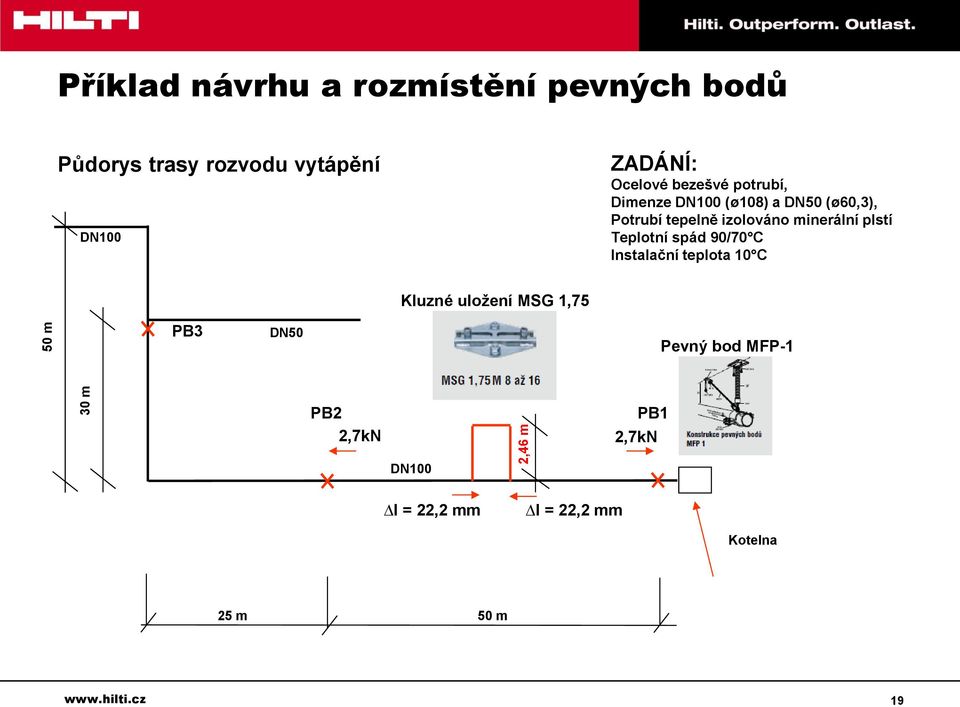

19 2,46 m 30 m 50 m Příklad návrhu a rozmístění pevných bodů Půdorys trasy rozvodu vytápění ZADÁNÍ: Ocelové bezešvé potrubí, Dimenze (ø108) a DN50 (ø60,3), Potrubí tepelně izolováno minerální plstí Teplotní spád 90/70 C Instalační teplota 10 C Kluzné uložení MSG 1,75 PB3 DN50 Pevný bod MFP-1 PB2 2,7kN PB1 2,7kN l = 22,2 mm l = 22,2 mm Kotelna 25 m 50 m 19

20 2,46 m 2,46 m 30 m 50 m Příklad návrhu a rozmístění pevných bodů Půdorys trasy rozvodu vytápění ZADÁNÍ: Ocelové bezešvé potrubí, Dimenze (ø108) a DN50 (ø60,3), Potrubí tepelně izolováno minerální plstí Teplotní spád 90/70 C Instalační teplota 10 C Kluzné uložení MSG 1,75 PB3 DN50 Pevný bod MFP-1 PB2 2,7kN 2,7kN PB1 2,7kN l = 22,2 mm l = 22,2 mm l = 22,2 mm Kotelna 25 m 50 m 20

21 2,46 m 2,46 m 30 m 50 m 2,82kN 2,67kN Příklad návrhu a rozmístění pevných bodů Půdorys trasy rozvodu vytápění 2,2 m l = 17,8 mm ZADÁNÍ: Ocelové bezešvé potrubí, Dimenze (ø108) a DN50 (ø60,3), Potrubí tepelně izolováno minerální plstí Teplotní spád 90/70 C Instalační teplota 10 C Kluzné uložení MSG 1,75 PB3 DN50 Pevný bod MFP-1 PB2 PB1 l = 26,6 mm 2,7kN 2,7kN 2,7kN 2,7 m l = 22,2 mm l = 22,2 mm l = 22,2 mm Kotelna 25 m 50 m 21

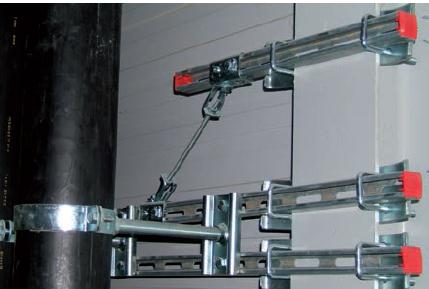

22 Příklady technického řešení Pevný bod u ocelového sloupu Pevný bod ve stoupačce Pevný bod ze stropu Pevný bod pro chlazení 22
