A Průvodní a technická zpráva PROPUSTEK č. 2

Transkript

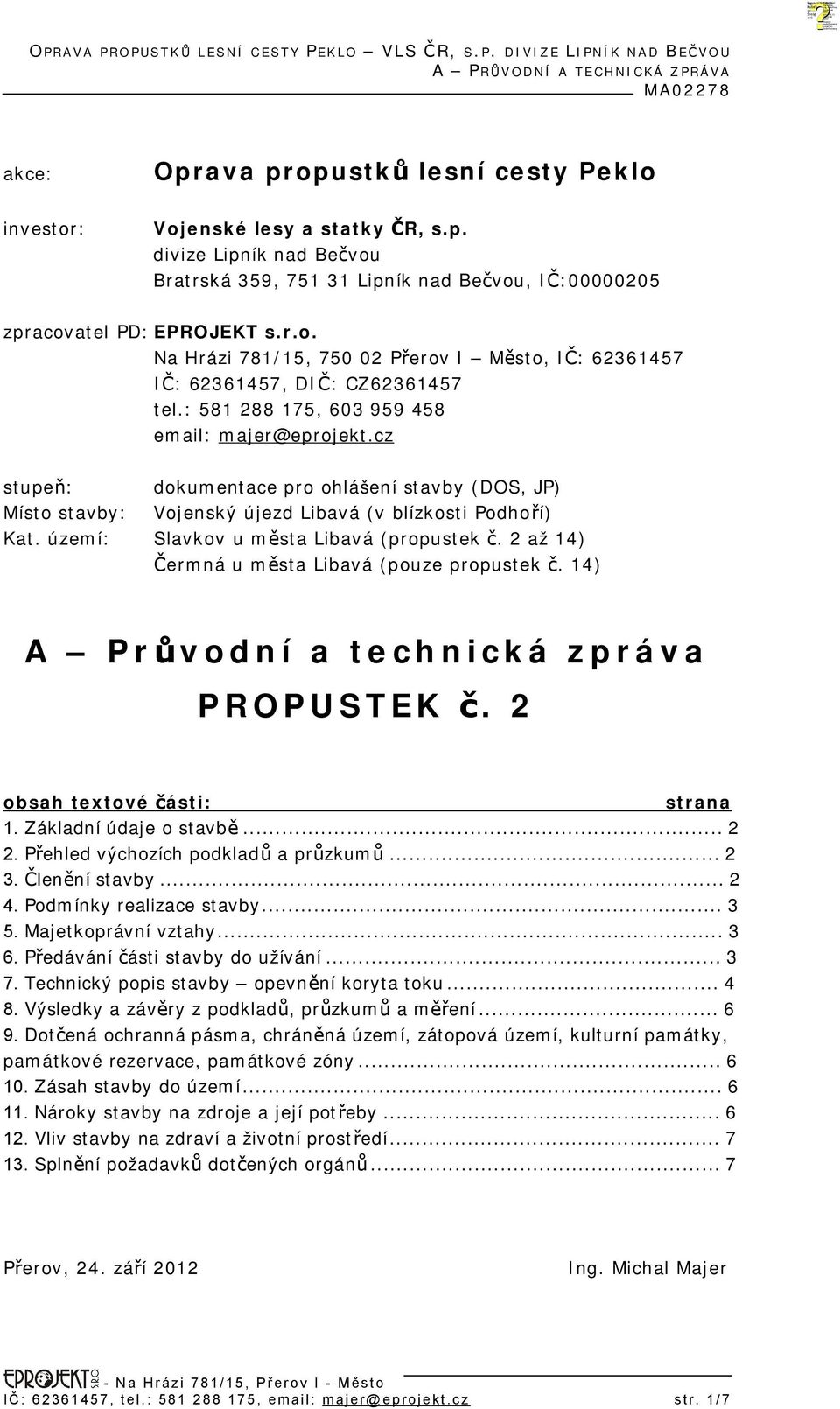

1 OPRAVA PROPUSTKŮ LESNÍ CESTY PEKLO VLS ČR, S.P. DIVIZE LIPNÍK NAD BEČVOU A PRŮVODNÍ A TECHNICKÁ ZPRÁVA akce: Oprava propustků lesní cesty Peklo investor: Vojenské lesy a statky ČR, s.p. divize Lipník nad Bečvou Bratrská 359, Lipník nad Bečvou, IČ: zpracovatel PD: EPROJEKT s.r.o. Na Hrázi 781/15, Přerov I Město, IČ: IČ: , DIČ: CZ tel.: , majer@eprojekt.cz stupeň: dokumentace pro ohlášení stavby (DOS, JP) Místo stavby: Vojenský újezd Libavá (v blízkosti Podhoří) Kat. území: Slavkov u města Libavá (propustek č. 2 až 14) Čermná u města Libavá (pouze propustek č. 14) A Průvodní a technická zpráva PROPUSTEK č. 2 obsah textové části: strana 1. Základní údaje o stavbě Přehled výchozích podkladů a průzkumů Členění stavby Podmínky realizace stavby Majetkoprávní vztahy Předávání části stavby do užívání Technický popis stavby opevnění koryta toku Výsledky a závěry z podkladů, průzkumů a měření Dotčená ochranná pásma, chráněná území, zátopová území, kulturní památky, památkové rezervace, památkové zóny Zásah stavby do území Nároky stavby na zdroje a její potřeby Vliv stavby na zdraví a životní prostředí Splnění požadavků dotčených orgánů... 7 Přerov, 24. září 2012 Ing. Michal Majer - Na Hrázi 781/15, Přerov I - Město IČ: , tel.: , majer@eprojekt.cz str. 1/7

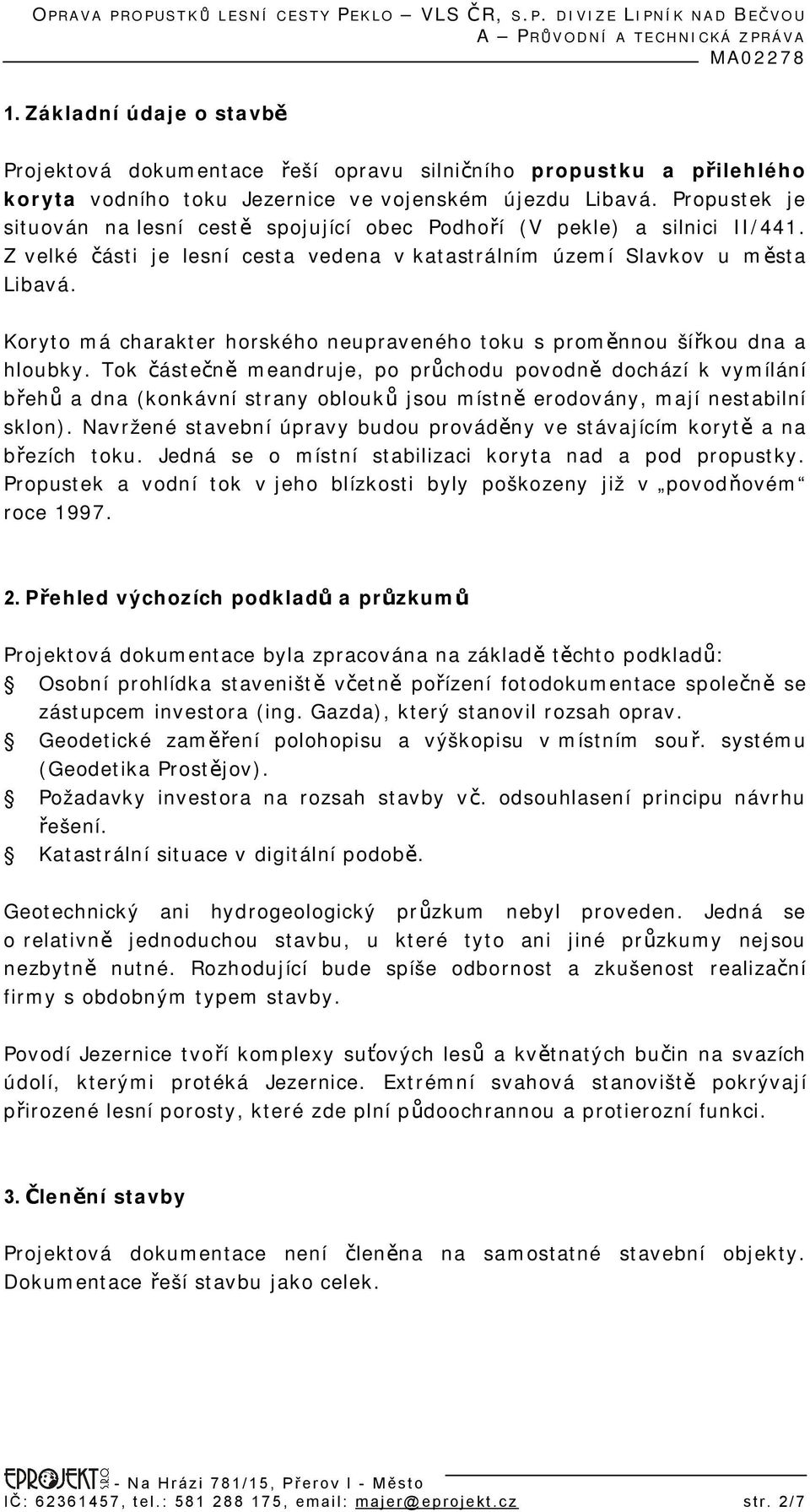

2 OPRAVA PROPUSTKŮ LESNÍ CESTY PEKLO VLS ČR, S.P. DIVIZE LIPNÍK NAD BEČVOU A PRŮVODNÍ A TECHNICKÁ ZPRÁVA 1. Základní údaje o stavbě Projektová dokumentace řeší opravu silničního propustku a přilehlého koryta vodního toku Jezernice ve vojenském újezdu Libavá. Propustek je situován na lesní cestě spojující obec Podhoří (V pekle) a silnici II/441. Z velké části je lesní cesta vedena v katastrálním území Slavkov u města Libavá. Koryto má charakter horského neupraveného toku s proměnnou šířkou dna a hloubky. Tok částečně meandruje, po průchodu povodně dochází k vymílání břehů a dna (konkávní strany oblouků jsou místně erodovány, mají nestabilní sklon). Navržené stavební úpravy budou prováděny ve stávajícím korytě a na březích toku. Jedná se o místní stabilizaci koryta nad a pod propustky. Propustek a vodní tok v jeho blízkosti byly poškozeny již v povodňovém roce Přehled výchozích podkladů a průzkumů Projektová dokumentace byla zpracována na základě těchto podkladů: Osobní prohlídka staveniště včetně pořízení fotodokumentace společně se zástupcem investora (ing. Gazda), který stanovil rozsah oprav. Geodetické zaměření polohopisu a výškopisu v místním souř. systému (Geodetika Prostějov). Požadavky investora na rozsah stavby vč. odsouhlasení principu návrhu řešení. Katastrální situace v digitální podobě. Geotechnický ani hydrogeologický průzkum nebyl proveden. Jedná se o relativně jednoduchou stavbu, u které tyto ani jiné průzkumy nejsou nezbytně nutné. Rozhodující bude spíše odbornost a zkušenost realizační firmy s obdobným typem stavby. Povodí Jezernice tvoří komplexy suťových lesů a květnatých bučin na svazích údolí, kterými protéká Jezernice. Extrémní svahová stanoviště pokrývají přirozené lesní porosty, které zde plní půdoochrannou a protierozní funkci. 3. Členění stavby Projektová dokumentace není členěna na samostatné stavební objekty. Dokumentace řeší stavbu jako celek. - Na Hrázi 781/15, Přerov I - Město IČ: , tel.: , majer@eprojekt.cz str. 2/7

3 OPRAVA PROPUSTKŮ LESNÍ CESTY PEKLO VLS ČR, S.P. DIVIZE LIPNÍK NAD BEČVOU A PRŮVODNÍ A TECHNICKÁ ZPRÁVA 4. Podmínky realizace stavby V dané lokalitě není plánována jiná související výstavba, která by ovlivňovala průběh navržených prací. Nejprve je nutné provést kácení vzrostlé zeleně v rozsahu určeném v PD. Stavba se nachází ve VÚ Libavá. Proto je nutno získat od uživatele písemný doklad o pyrotechnické nezávadnosti. Bezpečnost práce při těžební a stavební činnosti zajistí dodavatel stavebních prací. Pokud se v daném území nacházejí podzemní sítě, zajistí investor před začátkem prací jejich vytýčení. Přístup na stavební pozemek je možný z obce Podhoří, případně ze silnice II/ Majetkoprávní vztahy Stavba bude probíhat na pozemcích ve správě investora: Katastrální území Slavkov u města Libavá: parc.č. druh poz. vlastník dotčen propustkem číslo 190/1 lesní pozemek ČR, VLS ostatní plocha ČR, VLS ostatní plocha ČR, VLS 2,3,4,5,6,7,8,9,10,11,12,13 177/1 lesní pozemek ČR, VLS 3,4,5,6,7,8,9,10,11,12,13,14 184/3 lesní pozemek ČR, VLS 3,4 186 ostatní plocha ČR, VLS 4 184/1 lesní pozemek ČR, VLS 5,6,7,8,9,10,11,12,13 Katastrální území Čermná u města Libavá: parc.č. druh poz. vlastník dotčen propustkem číslo 654 lesní pozemek ČR, VLS 14 vlastník podrobně (v tabulce zkráceně ČR, VLS): Česká republika Správce: Vojenské lesy a statky ČR, s.p., Pod Juliskou 1621/5, , Praha - Dejvice 6. Předávání části stavby do užívání Stavba bude vždy předána do užívání jako celek. - Na Hrázi 781/15, Přerov I - Město IČ: , tel.: , majer@eprojekt.cz str. 3/7

4 OPRAVA PROPUSTKŮ LESNÍ CESTY PEKLO VLS ČR, S.P. DIVIZE LIPNÍK NAD BEČVOU A PRŮVODNÍ A TECHNICKÁ ZPRÁVA 7. Technický popis stavby opevnění koryta toku Opevnění dna Stabilizace paty levého i pravého svahu bude provedena zapuštěnou patky z lomového kamene s urovnaným horním lícem. Patka šířky 0,60 m bude založena minimálně 0,60 m pod úrovní upraveného dna. Mezi patkami bude střední část dna opevněna rovnaninou z lomového kamene tl. 300 mm s vyklínováním spár. Pro zásyp výmolu ve dně toku bude použit materiál štěrkovitého charakteru vytěžený ze dna toku při realizaci zapuštěných patek. Materiál: patka: lomový kámen hmotnosti nad 200 kg ds = 600 mm dno toku: lomový kámen hmotnosti nad 100 kg, částečně opracován ds=300 mm Opevnění břehů Stabilizace břehu je navržena rovnaninou z lomového kamene tl. 250 mm s vyklínováním spár na výšku 1,00 m se sklonem 1:1-1,5. Rovnanina bude opřena do zapuštěné patky z lomového kamene. Navázání břehového opevnění na čela propustku bude provedeno zborcenou plochou v délce 3,00 m se sklonem u propustku 1:1. Navázání na stávající břehy toku na návodní straně (nad propustkem) bude provedeno dle morfologie terénu zavazovacími křídly pod úhlem 45, nebo bude ukončeno na svahu koryta pod úhlem 45. Navázání na stávající břehy toku na povodní straně (pod propustkem) bude provedeno dle morfologie terénu zavazovacími křídly pod úhlem 90, nebo bude ukončeno na svahu koryta pod úhlem 45. Terén za opevněním bude dosypán štěrkovitým materiálem ve sklonu 3% do řečiště toku, ohumusován a oset travním semenem. Do násypů bude použita zemina štěrkovitého charakteru. Navážení zeminy bude probíhat po vrstvách max. mocnosti 0,30 m. Zemina bude hutněna vibračním pěchem nebo válcem na PS = 0,95. Materiál: břehy toku: lomový kámen hmotnosti nad 80 kg, částečně opracován ds=250 mm - Na Hrázi 781/15, Přerov I - Město IČ: , tel.: , majer@eprojekt.cz str. 4/7

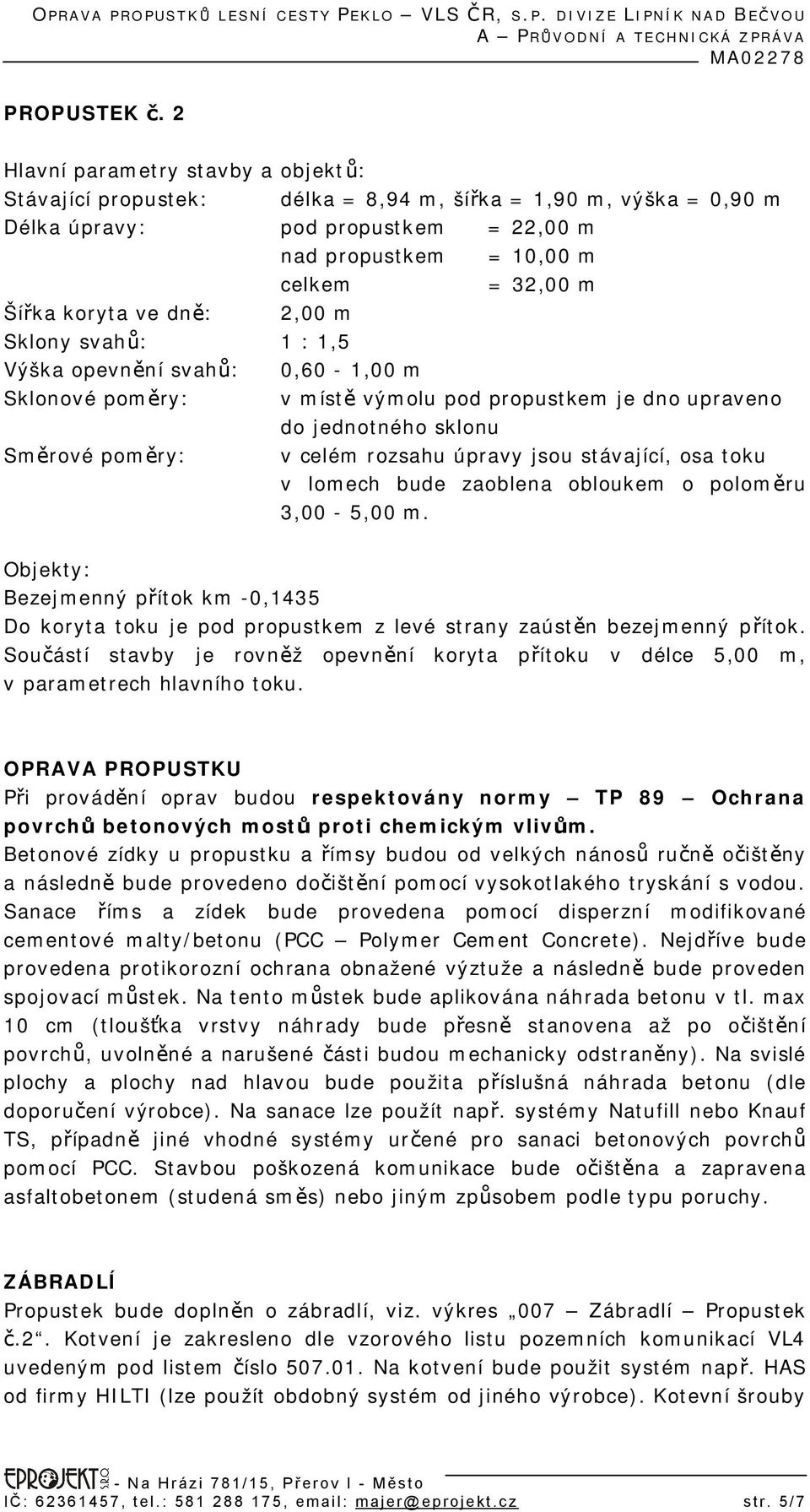

5 OPRAVA PROPUSTKŮ LESNÍ CESTY PEKLO VLS ČR, S.P. DIVIZE LIPNÍK NAD BEČVOU A PRŮVODNÍ A TECHNICKÁ ZPRÁVA PROPUSTEK č. 2 Hlavní parametry stavby a objektů: Stávající propustek: délka = 8,94 m, šířka = 1,90 m, výška = 0,90 m Délka úpravy: pod propustkem = 22,00 m Šířka koryta ve dně: nad propustkem celkem 2,00 m Sklony svahů: 1 : 1,5 Výška opevnění svahů: 0,60-1,00 m Sklonové poměry: Směrové poměry: = 10,00 m = 32,00 m v místě výmolu pod propustkem je dno upraveno do jednotného sklonu v celém rozsahu úpravy jsou stávající, osa toku v lomech bude zaoblena obloukem o poloměru 3,00-5,00 m. Objekty: Bezejmenný přítok km -0,1435 Do koryta toku je pod propustkem z levé strany zaústěn bezejmenný přítok. Součástí stavby je rovněž opevnění koryta přítoku v délce 5,00 m, v parametrech hlavního toku. OPRAVA PROPUSTKU Při provádění oprav budou respektovány normy TP 89 Ochrana povrchů betonových mostů proti chemickým vlivům. Betonové zídky u propustku a římsy budou od velkých nánosů ručně očištěny a následně bude provedeno dočištění pomocí vysokotlakého tryskání s vodou. Sanace říms a zídek bude provedena pomocí disperzní modifikované cementové malty/betonu (PCC Polymer Cement Concrete). Nejdříve bude provedena protikorozní ochrana obnažené výztuže a následně bude proveden spojovací můstek. Na tento můstek bude aplikována náhrada betonu v tl. max 10 cm (tloušťka vrstvy náhrady bude přesně stanovena až po očištění povrchů, uvolněné a narušené části budou mechanicky odstraněny). Na svislé plochy a plochy nad hlavou bude použita příslušná náhrada betonu (dle doporučení výrobce). Na sanace lze použít např. systémy Natufill nebo Knauf TS, případně jiné vhodné systémy určené pro sanaci betonových povrchů pomocí PCC. Stavbou poškozená komunikace bude očištěna a zapravena asfaltobetonem (studená směs) nebo jiným způsobem podle typu poruchy. ZÁBRADLÍ Propustek bude doplněn o zábradlí, viz. výkres 007 Zábradlí Propustek č.2. Kotvení je zakresleno dle vzorového listu pozemních komunikací VL4 uvedeným pod listem číslo Na kotvení bude použit systém např. HAS od firmy HILTI (lze použít obdobný systém od jiného výrobce). Kotevní šrouby - Na Hrázi 781/15, Přerov I - Město IČ: , tel.: , majer@eprojekt.cz str. 5/7

6 OPRAVA PROPUSTKŮ LESNÍ CESTY PEKLO VLS ČR, S.P. DIVIZE LIPNÍK NAD BEČVOU A PRŮVODNÍ A TECHNICKÁ ZPRÁVA budou použity M16. Patní deska zábradlí bude mít min. tl. 10 mm. Zábradlí bude zhotoveno z kruhového profilu o průměru 114 5,0 mm. Středová příčel je zhotovena z kruhového profilu o průměru 82,5 3,6 mm. Na spodní části sloupků a náběhové hrany zábradlí budou nalepeny samolepící reflexní fólie. Na betonové patky, mimo římsy, bude použit beton C25/30nXF1. Povrchová úprava zábradlí pozink. Dle délky zábradlí bude provedena dilatace. 8. Výsledky a závěry z podkladů, průzkumů a měření Nebyly provedeny žádné speciální průzkumy. Projektant v doprovodu zaměstnance VLS Plumlov provedl pouze vizuální prohlídku staveniště. Měření spočívalo v geodetických pracích, případně doměření potřebných rozměrů propustků za účelem určení některých výkazů výměr. 9. Dotčená ochranná pásma, chráněná území, zátopová území, kulturní památky, památkové rezervace, památkové zóny Projektant nezjišťoval případný zásah do inženýrských sítí a jejich ochranných pásem. Nepředpokládá se jejich výskyt (před stavbou nutno ověřit u objednatele). Stavba nezasahuje do památkových zón. Stavba leží ve Vojenském újezdu. Přírodní rezervace Smolenská luka se nachází mimo staveniště. Propustky se nachází v ochranném pásmu vodního zdroje 1. stupně případně 2. stupně. Tomu je nutné uzpůsobit veškeré stavební práce a použitou techniku. Libavá spadá do ptačí oblasti a část území i do Natury Vzhledem k tomu, že se jedná jen o opravu a údržbu stávajících propustků a koryta Jezernice, nemá stavba na výše uvedené žádný negativní vliv. 10. Zásah stavby do území Stavba si vyžádá kácení v lesních porostech v nezbytně nutném rozsahu. Stromy vyznačené v situaci stavby budou vykáceny z důvodu opravy vodního koryta. Stavba zasáhne do pozemků s ochranou PUPFL (pozemky určené pro plnění funkce lesa). 11. Nároky stavby na zdroje a její potřeby Stavba nevyžaduje žádné nároky na zdroje. - Na Hrázi 781/15, Přerov I - Město IČ: , tel.: , majer@eprojekt.cz str. 6/7

7 OPRAVA PROPUSTKŮ LESNÍ CESTY PEKLO VLS ČR, S.P. DIVIZE LIPNÍK NAD BEČVOU A PRŮVODNÍ A TECHNICKÁ ZPRÁVA 12. Vliv stavby na zdraví a životní prostředí Ochrana krajiny a přírody Při stavební činnosti musí být postupováno tak, aby nebylo nadměrně poškozeno životní prostředí. Stavební mechanismy musí být technicky v naprostém pořádku (úkapy olejů apod.). Hlučnost a emise z dopravy Navržené úpravy nepovedou ke zvýšení dopravní zátěže v lokalitě. Zvýšená hlučnost bude tedy souviset pouze s provozem mechanizace při výstavbě, tedy dočasně. Ochrana zdraví a bezpečnosti pracovníků při výstavbě Při realizaci navrhované stavby musí být respektovány podmínky zákona č. 309/2006 Sb. o zajištění dalších podmínek bezpečnosti a ochrany zdraví při práci a Nařízení vlády č. 591/2006 Sb. o bližších minimálních požadavcích na bezpečnost a ochranu zdraví při práci na staveništích. Nakládání s odpady Nakládání s odpady bude probíhat podle zákona 185/2001 Sb. Železný a betonový odpad bude odvezen k likvidaci mimo staveniště (sběrné surovina, řízená skládka). 13. Splnění požadavků dotčených orgánů Součástí dodávky projektové dokumentace není inženýrská činnost. Ta bude zajištěna investorem samostatně. - Na Hrázi 781/15, Přerov I - Město IČ: , tel.: , majer@eprojekt.cz str. 7/7

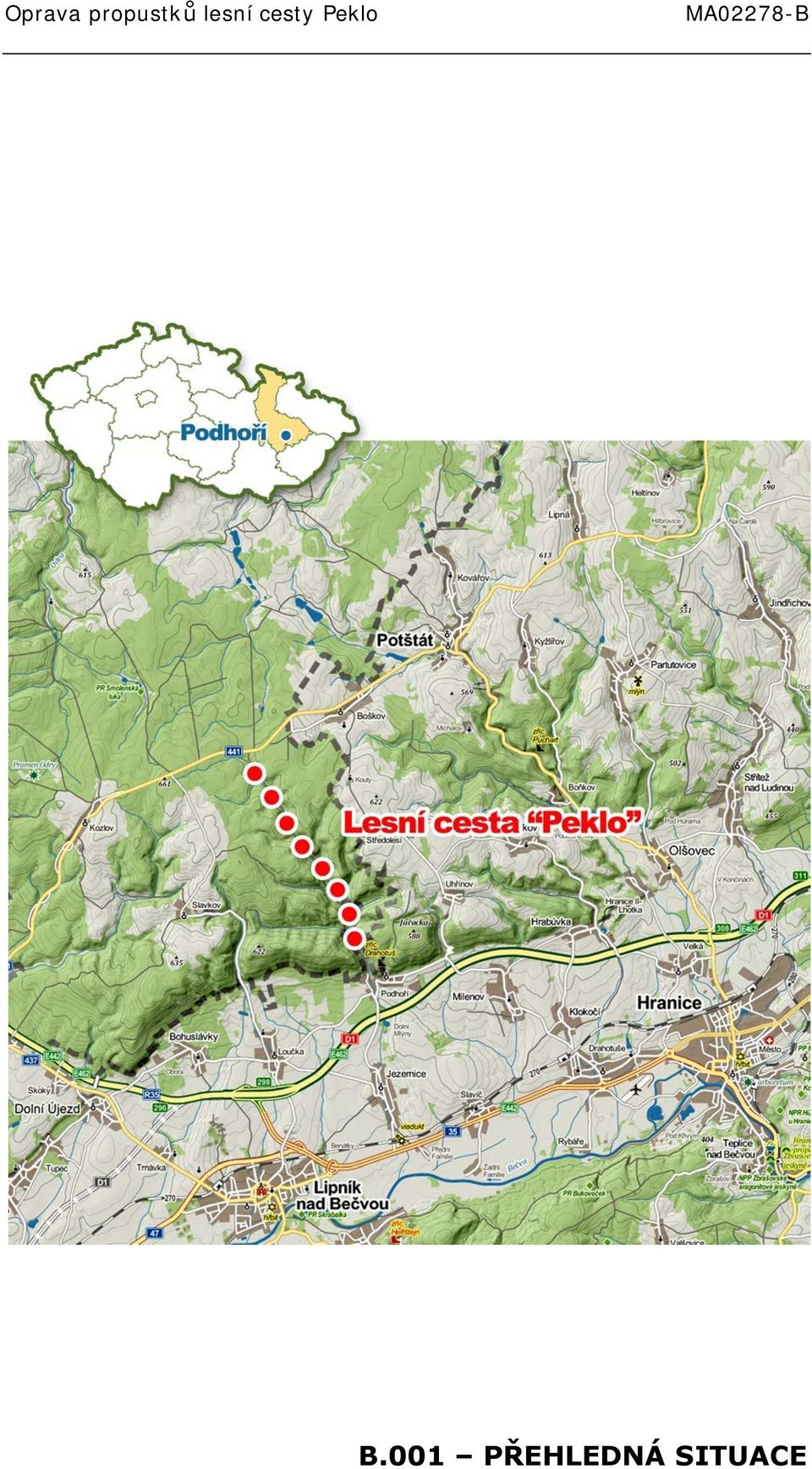

8 Oprava propustků lesní cesty Peklo -B B.001 PŘEHLEDNÁ SITUACE

9 Jezernice 650 P.Č /1 654 k.ú. Čermná u Města Libavá P.Č / P.Č.13 P.Č /1 184/ /1 P.Č.11 k.ú. Slavkov u M ěsta Libavá / /1 P.Č.2 184/1 P.Č /2 V Pekle 177/ P.Č.9 177/1 184/1 Čertovy Kazatelny y P.Č P.Č.7 184/1 185 Kamenný ž leb /1 183 P.Č.6 Malenný žleb M 1 : P.Č.5 Machova Debřa k.ú. Slavkov u M ěsta Libavá 177/ /3 P.Č Rusalka 188 Perná 184/ P.Č Slavkov u Města Libavá OLOMOUCKÝ JP 09/ /3 187 VLS ČR, s.p., Divize Lipník nad Bečvou, Bratrská 359, A4 Vypálený 179/1 177/ : /2 190/1 V Pekle 177/3 P.Č.2 OPRAVA PROPUSTKŮ LESNÍ CESTY PEKLO B M 1 : B - VÝKRESOVÁ ČÁST SITUACE KATASTRÁLNÍ - PROPUSTEK č.2 002

10 SITUACE STAVBY - PROPUSTEK č.2 M 1:200 LEGENDA: ZAPUŠTĚNÁ PATKA Z LOM. KAMENE tl. = 600 mm - ds = 600 mm ROVNANINA Z LOM. KAMENE - DNO TOKU tl. = 300 mm - ds = 300 mm ZBORCENÁ PLOCHA tl. 250 mm ROVNANINA Z LOM. KAMENE - SKLON 1 : 1,5 tl. = 250 mm - ds = 250 mm ZBORCENÁ PLOCHA - ROVNANINA Z LOM. KAMENE SKLON 1 : 1-1,5, tl. = 250 mm - ds = 250 mm DNO TOKU tl. 300 mm 1 ZELENÉ PLOCHY OHUMUSOVÁNÍ 150 mm + ZATRAVNĚNÍ KÁCENÍ VIZ SPECIFIKACE ZBORCENÁ PLOCHA tl. 250 mm NOVÉ ZÁBRADLÍ DNO TOKU tl. 300 mm ZODPOVĚDNÝ PROJEKTANT: VYPRACOVAL: KONTROLOVAL: ing. Jiří KLEPERLÍK Na Hrázi 781/15, Přerov I - Město tel.: , DNO TOKU tl. 300 mm 4 MÍSTO STAVBY: KRAJ: INVESTOR: Slavkov u Města Libavá OLOMOUCKÝ VLS ČR, s.p., Divize Lipník nad Bečvou, Bratrská 359, STUPEŇ: DATUM: FORMÁT: JP 09/ A4 NÁZEV AKCE: OPRAVA PROPUSTKŮ LESNÍ CESTY PEKLO STAVEBNÍ OBJEKT, NÁZEV VÝKRESU: B - VÝKRESOVÁ ČÁST SITUACE STAVBY - PROPUSTEK č.2 MĚŘÍTKO: ZAK. ČÍSLO: ČÁST: VÝKRES Č.: 003 1:200 B P.Č.

11 KATASTRÁLNÍ ÚZEMÍ SLAVKOV U MĚSTA LIBAVÁ DÉLKA ÚPRAVY = 22,00 m DÉLKA ÚPRAVY = 10,00 m PRAVÝ BŘEH LEVÝ BŘEH DNO UPRAVENÉ TERÉN V OSE PŘÍČNÝ PROFIL SROVNÁVACÍ ROVINA 95,000 m n.m. STANIČENÍ - ÚPRAVA ( km, m ) VZDÁLENOST PROFILŮ ( m ) 97,11 98,65 97,73-31,48 97,41 97,41 98,92 98,00 1,00-26,47 97,58 97,58 100,15 98,15 1,00 P1-23,22 97,82 98,05 100,50 98,70 1,00 0,60 0,60 0,65 1,00 ZÚ = km - 0,02647 km - 0, PŘÍTOK ZLEVA KÚ = km 0, ,35 1,00 1,00 1,00 1,00 98,15-6,68 km 0,000 - STÁVAJÍCÍ PROPUSTEK č. 2-5,12 98,00-4,47 98,00 98,67 99,73 98,67 3,25 18,75 PROPUSTEK = 8,94 8,33 1,67 1,00 99,73 0,0 1,00 4,47 98,58 98,58 99,85 99,86 1,00 7,78 98,71 98,71 100,12 100,42 1,00 98,97 98,97 100,31 100,68 P2 12,80 1,00 14,47 99,06 99,06 100,39 100,79 20,00 99,46 100,67 101,15 ZODPOVĚDNÝ PROJEKTANT: MÍSTO STAVBY: KRAJ: INVESTOR: NÁZEV AKCE: STAVEBNÍ OBJEKT, NÁZEV VÝKRESU: VYPRACOVAL: ing. Jiří KLEPERLÍK Slavkov u Města Libavá OLOMOUCKÝ OPRAVA PROPUSTKŮ LESNÍ CESTY PEKLO KONTROLOVAL: VLS ČR, s.p., Divize Lipník nad Bečvou, Bratrská 359, B - VÝKRESOVÁ ČÁST PODÉLNÝ PROFIL TOKU - PROPUSTEK č.2 Na Hrázi 781/15, Přerov I - Město tel.: , STUPEŇ: DATUM: FORMÁT: MĚŘÍTKO: ZAK. ČÍSLO: ČÁST: VÝKRES Č.: 004 JP 09/ A4 1:250/25 B P.Č. SKLONOVÉ POMĚRY J = 0, DÉLKA = 22,00 m J = 0, DÉLKA = 8,94 m J = 0, D = 3,31m

12 VZOROVÝ PŘÍČNÝ ŘEZ - PROPUSTEK č.2 ZODPOVĚDNÝ PROJEKTANT: VYPRACOVAL: KONTROLOVAL: ing. Jiří KLEPERLÍK Na Hrázi 781/15, Přerov I - Město tel.: , MÍSTO STAVBY: Slavkov u Města Libavá STUPEŇ: JP KRAJ: OLOMOUCKÝ DATUM: 09/2012 INVESTOR: VLS ČR, s.p., Divize Lipník nad Bečvou, Bratrská 359, FORMÁT: A4 NÁZEV AKCE: OPRAVA PROPUSTKŮ LESNÍ CESTY PEKLO STAVEBNÍ OBJEKT, NÁZEV VÝKRESU: B - VÝKRESOVÁ ČÁST VZOROVÝ PŘÍČNÝ ŘEZ - PROPUSTEK č.2 MĚŘÍTKO: ZAK. ČÍSLO: ČÁST: VÝKRES Č.: 005 1:50 B P.Č.

13 PRACOVNÍ PŘÍČNÉ ŘEZY - PROPUSTEK č.2 PŘÍČNÝ ŘEZ P1 - km 0,02322 PŘÍČNÝ ŘEZ P2 - km - 0,0128 ZODPOVĚDNÝ PROJEKTANT: VYPRACOVAL: KONTROLOVAL: ing. Jiří KLEPERLÍK Na Hrázi 781/15, Přerov I - Město tel.: , MÍSTO STAVBY: Slavkov u Města Libavá STUPEŇ: JP KRAJ: OLOMOUCKÝ DATUM: 09/2012 INVESTOR: VLS ČR, s.p., Divize Lipník nad Bečvou, Bratrská 359, FORMÁT: 2 A4 NÁZEV AKCE: OPRAVA PROPUSTKŮ LESNÍ CESTY PEKLO STAVEBNÍ OBJEKT, NÁZEV VÝKRESU: B - VÝKRESOVÁ ČÁST PRACOVNÍ PŘÍČNÉ ŘEZY - PROPUSTEK č.2 MĚŘÍTKO: ZAK. ČÍSLO: ČÁST: VÝKRES Č.: 006 1:50 B P.Č.

14 Půdorys 1:50 Pohled A-A - rozvinutý pohled 1:50 ZÁBRADLÍ - PROPUSTEK č.2 Pohled B-B 1:50 POZNÁMKA: - NÁVRH A UMÍSTĚNÍ ZÁBRADLÍ SPECIFIKOVÁNO V TP OCELOVÉ MATERIÁLY A PKO MUSÍ VYHOVOVAT TKP 19A A 19B - POLYMERNÍ MALTA DLE TKP 18, ČL DETAILY ZÁBRADLÍ BUDOU ŘEŠENY DLE ZVYKLOSTÍ DODAVATELE - ZPŮSOB ŘEŠENÍ ODSOUHLASÍ PROJEKTANT - OTEVŘENÉ KONCE TRUBEK BUDOU ZASLEPENY - P5 - POVRCHOVÁ ÚPRAVA ZÁBRADLÍ: POZINK - SANACE BUDE PROVEDENA POMOCÍ DISPERZNÍ MODIFIKOVANÉ CEMENTOVÉ MALTY/BETONU (PCC - Polymer Cement Concrete) - NA SPODNÍ ČÁSTI SLOUPKŮ A NÁBĚHY BUDOU NALEPENY REFLEXNÍ PROUŽKY Kotvení zábradlí 1:10 Řez zábradlím 1:25 ZODPOVĚDNÝ PROJEKTANT: VYPRACOVAL: KONTROLOVAL: ing. Jan BENEŠ Na Hrázi 781/15, Přerov I - Město tel.: , MÍSTO STAVBY: Slavkov u Města Libavá STUPEŇ: JP KRAJ: OLOMOUCKÝ DATUM: 09/2012 INVESTOR: VLS ČR, s.p., Divize Lipník nad Bečvou, Bratrská 359, FORMÁT: 3 A4 NÁZEV AKCE: OPRAVA PROPUSTKŮ LESNÍ CESTY PEKLO STAVEBNÍ OBJEKT, NÁZEV VÝKRESU: B - VÝKRESOVÁ ČÁST ZÁBRADLÍ - PROPUSTEK č.2 MĚŘÍTKO: ZAK. ČÍSLO: ČÁST: VÝKRES Č.: B P.Č.

15 Oprava propustků lesní cesty Peklo -C FOTO 1 FOTO 4 C FOTODOKUMENTACE PROPUSTEK č. 2

16 OPRAVA PROPUSTKŮ LESNÍ CESTY PEKLO VLS ČR, S.P. DIVIZE LIPNÍK NAD BEČVOU A PRŮVODNÍ A TECHNICKÁ ZPRÁVA akce: Oprava propustků lesní cesty Peklo investor: Vojenské lesy a statky ČR, s.p. divize Lipník nad Bečvou Bratrská 359, Lipník nad Bečvou, IČ: zpracovatel PD: EPROJEKT s.r.o. Na Hrázi 781/15, Přerov I Město, IČ: IČ: , DIČ: CZ tel.: , majer@eprojekt.cz stupeň: dokumentace pro ohlášení stavby (DOS, JP) Místo stavby: Vojenský újezd Libavá (v blízkosti Podhoří) Kat. území: Slavkov u města Libavá (propustek č. 2 až 14) Čermná u města Libavá (pouze propustek č. 14) A Průvodní a technická zpráva PROPUSTEK č. 3 obsah textové části: strana 1. Základní údaje o stavbě Přehled výchozích podkladů a průzkumů Členění stavby Podmínky realizace stavby Majetkoprávní vztahy Předávání části stavby do užívání Technický popis stavby opevnění koryta toku Výsledky a závěry z podkladů, průzkumů a měření Dotčená ochranná pásma, chráněná území, zátopová území, kulturní památky, památkové rezervace, památkové zóny Zásah stavby do území Nároky stavby na zdroje a její potřeby Vliv stavby na zdraví a životní prostředí Splnění požadavků dotčených orgánů... 7 Přerov, 24. září 2012 Ing. Michal Majer - Na Hrázi 781/15, Přerov I - Město IČ: , tel.: , majer@eprojekt.cz str. 1/7

17 OPRAVA PROPUSTKŮ LESNÍ CESTY PEKLO VLS ČR, S.P. DIVIZE LIPNÍK NAD BEČVOU A PRŮVODNÍ A TECHNICKÁ ZPRÁVA 1. Základní údaje o stavbě Projektová dokumentace řeší opravu silničního propustku a přilehlého koryta vodního toku Jezernice ve vojenském újezdu Libavá. Propustek je situován na lesní cestě spojující obec Podhoří (V pekle) a silnici II/441. Z velké části je lesní cesta vedena v katastrálním území Slavkov u města Libavá. Koryto má charakter horského neupraveného toku s proměnnou šířkou dna a hloubky. Tok částečně meandruje, po průchodu povodně dochází k vymílání břehů a dna (konkávní strany oblouků jsou místně erodovány, mají nestabilní sklon). Navržené stavební úpravy budou prováděny ve stávajícím korytě a na březích toku. Jedná se o místní stabilizaci koryta nad a pod propustky. Propustek a vodní tok v jeho blízkosti byly poškozeny již v povodňovém roce Přehled výchozích podkladů a průzkumů Projektová dokumentace byla zpracována na základě těchto podkladů: Osobní prohlídka staveniště včetně pořízení fotodokumentace společně se zástupcem investora (ing. Gazda), který stanovil rozsah oprav. Geodetické zaměření polohopisu a výškopisu v místním souř. systému (Geodetika Prostějov). Požadavky investora na rozsah stavby vč. odsouhlasení principu návrhu řešení. Katastrální situace v digitální podobě. Geotechnický ani hydrogeologický průzkum nebyl proveden. Jedná se o relativně jednoduchou stavbu, u které tyto ani jiné průzkumy nejsou nezbytně nutné. Rozhodující bude spíše odbornost a zkušenost realizační firmy s obdobným typem stavby. Povodí Jezernice tvoří komplexy suťových lesů a květnatých bučin na svazích údolí, kterými protéká Jezernice. Extrémní svahová stanoviště pokrývají přirozené lesní porosty, které zde plní půdoochrannou a protierozní funkci. 3. Členění stavby Projektová dokumentace není členěna na samostatné stavební objekty. Dokumentace řeší stavbu jako celek. - Na Hrázi 781/15, Přerov I - Město IČ: , tel.: , majer@eprojekt.cz str. 2/7

18 OPRAVA PROPUSTKŮ LESNÍ CESTY PEKLO VLS ČR, S.P. DIVIZE LIPNÍK NAD BEČVOU A PRŮVODNÍ A TECHNICKÁ ZPRÁVA 4. Podmínky realizace stavby V dané lokalitě není plánována jiná související výstavba, která by ovlivňovala průběh navržených prací. Nejprve je nutné provést kácení vzrostlé zeleně v rozsahu určeném v PD. Stavba se nachází ve VÚ Libavá. Proto je nutno získat od uživatele písemný doklad o pyrotechnické nezávadnosti. Bezpečnost práce při těžební a stavební činnosti zajistí dodavatel stavebních prací. Pokud se v daném území nacházejí podzemní sítě, zajistí investor před začátkem prací jejich vytýčení. Přístup na stavební pozemek je možný z obce Podhoří, případně ze silnice II/ Majetkoprávní vztahy Stavba bude probíhat na pozemcích ve správě investora: Katastrální území Slavkov u města Libavá: parc.č. druh poz. vlastník dotčen propustkem číslo 190/1 lesní pozemek ČR, VLS ostatní plocha ČR, VLS ostatní plocha ČR, VLS 2,3,4,5,6,7,8,9,10,11,12,13 177/1 lesní pozemek ČR, VLS 3,4,5,6,7,8,9,10,11,12,13,14 184/3 lesní pozemek ČR, VLS 3,4 186 ostatní plocha ČR, VLS 4 184/1 lesní pozemek ČR, VLS 5,6,7,8,9,10,11,12,13 Katastrální území Čermná u města Libavá: parc.č. druh poz. vlastník dotčen propustkem číslo 654 lesní pozemek ČR, VLS 14 vlastník podrobně (v tabulce zkráceně ČR, VLS): Česká republika Správce: Vojenské lesy a statky ČR, s.p., Pod Juliskou 1621/5, , Praha - Dejvice 6. Předávání části stavby do užívání Stavba bude vždy předána do užívání jako celek. - Na Hrázi 781/15, Přerov I - Město IČ: , tel.: , majer@eprojekt.cz str. 3/7

19 OPRAVA PROPUSTKŮ LESNÍ CESTY PEKLO VLS ČR, S.P. DIVIZE LIPNÍK NAD BEČVOU A PRŮVODNÍ A TECHNICKÁ ZPRÁVA 7. Technický popis stavby opevnění koryta toku Opevnění dna Stabilizace paty levého i pravého svahu bude provedena zapuštěnou patky z lomového kamene s urovnaným horním lícem. Patka šířky 0,60 m bude založena minimálně 0,60 m pod úrovní upraveného dna. Mezi patkami bude střední část dna opevněna rovnaninou z lomového kamene tl. 300 mm s vyklínováním spár. Pro zásyp výmolu ve dně toku bude použit materiál štěrkovitého charakteru vytěžený ze dna toku při realizaci zapuštěných patek. Materiál: patka: lomový kámen hmotnosti nad 200 kg ds = 600 mm dno toku: lomový kámen hmotnosti nad 100 kg, částečně opracován ds=300 mm Opevnění břehů Stabilizace břehu je navržena rovnaninou z lomového kamene tl. 250 mm s vyklínováním spár na výšku 1,00 m se sklonem 1:1-1,5. Rovnanina bude opřena do zapuštěné patky z lomového kamene. Navázání břehového opevnění na čela propustku bude provedeno zborcenou plochou v délce 3,00 m se sklonem u propustku 1:1. Navázání na stávající břehy toku na návodní straně (nad propustkem) bude provedeno dle morfologie terénu zavazovacími křídly pod úhlem 45, nebo bude ukončeno na svahu koryta pod úhlem 45. Navázání na stávající břehy toku na povodní straně (pod propustkem) bude provedeno dle morfologie terénu zavazovacími křídly pod úhlem 90, nebo bude ukončeno na svahu koryta pod úhlem 45. Terén za opevněním bude dosypán štěrkovitým materiálem ve sklonu 3% do řečiště toku, ohumusován a oset travním semenem. Do násypů bude použita zemina štěrkovitého charakteru. Navážení zeminy bude probíhat po vrstvách max. mocnosti 0,30 m. Zemina bude hutněna vibračním pěchem nebo válcem na PS = 0,95. Materiál: břehy toku: lomový kámen hmotnosti nad 80 kg, částečně opracován ds=250 mm - Na Hrázi 781/15, Přerov I - Město IČ: , tel.: , majer@eprojekt.cz str. 4/7

20 OPRAVA PROPUSTKŮ LESNÍ CESTY PEKLO VLS ČR, S.P. DIVIZE LIPNÍK NAD BEČVOU A PRŮVODNÍ A TECHNICKÁ ZPRÁVA PROPUSTEK č. 3 Hlavní parametry stavby a objektů: Stávající propustek: délka = 7,90 m, šířka = 1,90 m, výška = 1,40 m Délka úpravy: pod propustkem = 10,00 m Šířka koryta ve dně: nad propustkem celkem 2,00 m Sklony svahů: 1 : 1,5 Výška opevnění svahů: 1,00 m Sklonové poměry: Směrové poměry: = 10,00 m = 20,00 m v místě výmolu pod propustkem je dno upraveno do jednotného sklonu v celém rozsahu úpravy jsou stávající, osa toku v lomech bude zaoblena v poloměru 3,00-5,00 m. OPRAVA PROPUSTKU Při provádění oprav budou respektovány normy TP 89 Ochrana povrchů betonových mostů proti chemickým vlivům. Betonové zídky u propustku a římsy budou od velkých nánosů ručně očištěny a následně bude provedeno dočištění pomocí vysokotlakého tryskání s vodou. Sanace říms a zídek bude provedena pomocí disperzní modifikované cementové malty/betonu (PCC Polymer Cement Concrete). Nejdříve bude provedena protikorozní ochrana obnažené výztuže a následně bude proveden spojovací můstek. Na tento můstek bude aplikována náhrada betonu v tl. max 10 cm (tloušťka vrstvy náhrady bude přesně stanovena až po očištění povrchů, uvolněné a narušené části budou mechanicky odstraněny). Na svislé plochy a plochy nad hlavou bude použita příslušná náhrada betonu (dle doporučení výrobce). Na sanace lze použít např. systémy Natufill nebo Knauf TS, případně jiné vhodné systémy určené pro sanaci betonových povrchů pomocí PCC. Stavbou poškozená komunikace bude očištěna a zapravena asfaltobetonem (studená směs) nebo jiným způsobem podle typu poruchy. ZÁBRADLÍ Propustek bude doplněn o zábradlí, viz. výkres 007 Zábradlí Propustek č.3. Kotvení je zakresleno dle vzorového listu pozemních komunikací VL4 uvedeným pod listem číslo Na kotvení bude použit systém např. HAS od firmy HILTI (lze použít obdobný systém od jiného výrobce). Kotevní šrouby budou použity M16. Patní deska zábradlí bude mít min. tl. 10 mm. Zábradlí bude zhotoveno z kruhového profilu o průměru 114 5,0 mm. Středová příčel je zhotovena z kruhového profilu o průměru 82,5 3,6 mm. Na spodní části sloupků a náběhové hrany zábradlí budou nalepeny samolepící reflexní fólie. Na betonové patky, mimo římsy, bude použit beton C25/30nXF1. Povrchová úprava zábradlí pozink. Dle délky zábradlí bude provedena dilatace. - Na Hrázi 781/15, Přerov I - Město IČ: , tel.: , majer@eprojekt.cz str. 5/7

21 OPRAVA PROPUSTKŮ LESNÍ CESTY PEKLO VLS ČR, S.P. DIVIZE LIPNÍK NAD BEČVOU A PRŮVODNÍ A TECHNICKÁ ZPRÁVA 8. Výsledky a závěry z podkladů, průzkumů a měření Nebyly provedeny žádné speciální průzkumy. Projektant v doprovodu zaměstnance VLS Plumlov provedl pouze vizuální prohlídku staveniště. Měření spočívalo v geodetických pracích, případně doměření potřebných rozměrů propustků za účelem určení některých výkazů výměr. 9. Dotčená ochranná pásma, chráněná území, zátopová území, kulturní památky, památkové rezervace, památkové zóny Projektant nezjišťoval případný zásah do inženýrských sítí a jejich ochranných pásem. Nepředpokládá se jejich výskyt (před stavbou nutno ověřit u objednatele). Stavba nezasahuje do památkových zón. Stavba leží ve Vojenském újezdu. Přírodní rezervace Smolenská luka se nachází mimo staveniště. Propustky se nachází v ochranném pásmu vodního zdroje 1. stupně případně 2. stupně. Tomu je nutné uzpůsobit veškeré stavební práce a použitou techniku. Libavá spadá do ptačí oblasti a část území i do Natury Vzhledem k tomu, že se jedná jen o opravu a údržbu stávajících propustků a koryta Jezernice, nemá stavba na výše uvedené žádný negativní vliv. 10. Zásah stavby do území Stavba si vyžádá kácení v lesních porostech v nezbytně nutném rozsahu. Stromy vyznačené v situaci stavby budou vykáceny z důvodu opravy vodního koryta. Stavba zasáhne do pozemků s ochranou PUPFL (pozemky určené pro plnění funkce lesa). 11. Nároky stavby na zdroje a její potřeby Stavba nevyžaduje žádné nároky na zdroje. 12. Vliv stavby na zdraví a životní prostředí Ochrana krajiny a přírody Při stavební činnosti musí být postupováno tak, aby nebylo nadměrně poškozeno životní prostředí. Stavební mechanismy musí být technicky v naprostém pořádku (úkapy olejů apod.). Hlučnost a emise z dopravy Navržené úpravy nepovedou ke zvýšení dopravní zátěže v lokalitě. Zvýšená hlučnost bude tedy souviset pouze s provozem mechanizace při výstavbě, tedy dočasně. - Na Hrázi 781/15, Přerov I - Město IČ: , tel.: , majer@eprojekt.cz str. 6/7

22 OPRAVA PROPUSTKŮ LESNÍ CESTY PEKLO VLS ČR, S.P. DIVIZE LIPNÍK NAD BEČVOU A PRŮVODNÍ A TECHNICKÁ ZPRÁVA Ochrana zdraví a bezpečnosti pracovníků při výstavbě Při realizaci navrhované stavby musí být respektovány podmínky zákona č. 309/2006 Sb. o zajištění dalších podmínek bezpečnosti a ochrany zdraví při práci a Nařízení vlády č. 591/2006 Sb. o bližších minimálních požadavcích na bezpečnost a ochranu zdraví při práci na staveništích. Nakládání s odpady Nakládání s odpady bude probíhat podle zákona 185/2001 Sb. Železný a betonový odpad bude odvezen k likvidaci mimo staveniště (sběrné surovina, řízená skládka). 13. Splnění požadavků dotčených orgánů Součástí dodávky projektové dokumentace není inženýrská činnost. Ta bude zajištěna investorem samostatně. - Na Hrázi 781/15, Přerov I - Město IČ: , tel.: , majer@eprojekt.cz str. 7/7

23 Oprava propustků lesní cesty Peklo -B B.001 PŘEHLEDNÁ SITUACE

24 Jezernice 582/1 654 k.ú. Čermná u Města Libavá P.Č.14 Rusalka 188 Perná 1 83 P.Č.13 P.Č /3 184/1 177/1 P.Č.11 k.ú. Slavkov u M ěsta Libavá /1 P.Č.3 184/1 P.Č P.Č.9 177/1 Čertovy Kazatelny y P.Č P.Č.7 177/ /1 185 Kamenný ž leb /1 183 P.Č.6 Malenný žleb M 1 : / P.Č.5 Machova Debřa k.ú. Slavkov u M ěsta Libavá 177/ /3 P.Č Rusalka 188 Perná 184/ P.Č.3 Slavkov u Města Libavá JP OLOMOUCKÝ 09/2012 VLS ČR, s.p., Divize Lipník nad Bečvou, Bratrská 359, A4 Vypálený 179/1 177/ : /2 190/1 V Pekle 177/3 P.Č.2 OPRAVA PROPUSTKŮ LESNÍ CESTY PEKLO B M 1 : B - VÝKRESOVÁ ČÁST SITUACE KATASTRÁLNÍ - PROPUSTEK č.3 002

25 9 8 7 SITUACE STAVBY - PROPUSTEK č.3 M 1:200 LEGENDA: ZAPUŠTĚNÁ PATKA Z LOM. KAMENE tl. = 600 mm - ds = 600 mm ROVNANINA Z LOM. KAMENE - DNO TOKU tl. = 300 mm - ds = 300 mm ROVNANINA Z LOM. KAMENE - SKLON 1 : 1,5 tl. = 250 mm - ds = 250 mm ZBORCENÁ PLOCHA - ROVNANINA Z LOM. KAMENE SKLON 1 : 1-1,5, tl. = 250 mm - ds = 250 mm ZELENÉ PLOCHY OHUMUSOVÁNÍ 150 mm + ZATRAVNĚNÍ KÁCENÍ VIZ SPECIFIKACE ZBORCENÁ PLOCHA tl. 250 mm DNO TOKU tl. 300 mm 11 NOVÉ ZÁBRADLÍ 10 ZBORCENÁ PLOCHA tl. 250 mm 6 DNO TOKU tl. 300 mm ZODPOVĚDNÝ PROJEKTANT: VYPRACOVAL: ing. Jiří KLEPERLÍK KONTROLOVAL: Na Hrázi 781/15, Přerov I - Město tel.: , MÍSTO STAVBY: Slavkov u Města Libavá STUPEŇ: JP KRAJ: OLOMOUCKÝ DATUM: 09/2012 INVESTOR: VLS ČR, s.p., Divize Lipník nad Bečvou, Bratrská 359, FORMÁT: 2 A4 NÁZEV AKCE: OPRAVA PROPUSTKŮ LESNÍ CESTY PEKLO STAVEBNÍ OBJEKT, NÁZEV VÝKRESU: B - VÝKRESOVÁ ČÁST SITUACE STAVBY - PROPUSTEK č.3 MĚŘÍTKO: ZAK. ČÍSLO: ČÁST: VÝKRES Č.: 003 1:200 B P.Č.

26 KATASTRÁLNÍ ÚZEMÍ SLAVKOV U MĚSTA LIBAVÁ DÉLKA ÚPRAVY = 10,00 m DÉLKA ÚPRAVY = 10,00 m ZÚ = km - 0,01395 km 0,000 - STÁVAJÍCÍ PROPUSTEK č. 3 KÚ = km 0,01395 PRAVÝ BŘEH LEVÝ BŘEH DNO UPRAVENÉ TERÉN V OSE PŘÍČNÝ PROFIL SROVNÁVACÍ ROVINA 95,000 m n.m. STANIČENÍ - ÚPRAVA ( km, m ) VZDÁLENOST PROFILŮ ( m ) SKLONOVÉ POMĚRY 98,00 97,83-17,38 97,01 1,00-13,95 97,23 97,23 98,13 98,19 1,00 1,00 97,36 97,36 98,21 98,40 1,00 P1-11,97-10,68 97,44-7,02 97,37-3,95 97,37 97,87 99,61 99,57 1,00 1,00 97,87 0,0 1,98 8,02 PROPUSTEK = 7,90 8,00 2,00 J = 0, DÉLKA = 10,00 m J = 0, DÉLKA = 7,90 m 3,95 98,09 98,09 99,78 99,75 1,00 1,00 9,43 98,22 11,95 98,29 98,29 99,55 98,97 1,00 1,00 P2 J = 0, DÉLKA = 10,00 m 13,95 98,34 98,34 99,97 99,07 1,00 1,00 98,35 100,09 99,10 14,50 20,00 98,95 ZODPOVĚDNÝ PROJEKTANT: MÍSTO STAVBY: KRAJ: INVESTOR: NÁZEV AKCE: STAVEBNÍ OBJEKT, NÁZEV VÝKRESU: VYPRACOVAL: ing. Jiří KLEPERLÍK Slavkov u Města Libavá OLOMOUCKÝ OPRAVA PROPUSTKŮ LESNÍ CESTY PEKLO KONTROLOVAL: VLS ČR, s.p., Divize Lipník nad Bečvou, Bratrská 359, B - VÝKRESOVÁ ČÁST PODÉLNÝ PROFIL TOKU - PROPUSTEK č.3 Na Hrázi 781/15, Přerov I - Město tel.: , STUPEŇ: DATUM: FORMÁT: MĚŘÍTKO: ZAK. ČÍSLO: ČÁST: VÝKRES Č.: 004 JP 09/ A4 1:250/25 B P.Č.

27 VZOROVÝ PŘÍČNÝ ŘEZ - PROPUSTEK č.3 ZODPOVĚDNÝ PROJEKTANT: VYPRACOVAL: KONTROLOVAL: ing. Jiří KLEPERLÍK Na Hrázi 781/15, Přerov I - Město tel.: , MÍSTO STAVBY: Slavkov u Města Libavá STUPEŇ: JP KRAJ: OLOMOUCKÝ DATUM: 09/2012 INVESTOR: VLS ČR, s.p., Divize Lipník nad Bečvou, Bratrská 359, FORMÁT: A4 NÁZEV AKCE: OPRAVA PROPUSTKŮ LESNÍ CESTY PEKLO STAVEBNÍ OBJEKT, NÁZEV VÝKRESU: B - VÝKRESOVÁ ČÁST VZOROVÝ PŘÍČNÝ ŘEZ - PROPUSTEK č.3 MĚŘÍTKO: ZAK. ČÍSLO: ČÁST: VÝKRES Č.: 005 1:50 B P.Č.

28 PRACOVNÍ PŘÍČNÉ ŘEZY - PROPUSTEK č.3 ZODPOVĚDNÝ PROJEKTANT: VYPRACOVAL: KONTROLOVAL: ing. Jiří KLEPERLÍK Na Hrázi 781/15, Přerov I - Město tel.: , MÍSTO STAVBY: Slavkov u Města Libavá STUPEŇ: JP KRAJ: OLOMOUCKÝ DATUM: 09/2012 INVESTOR: VLS ČR, s.p., Divize Lipník nad Bečvou, Bratrská 359, FORMÁT: 2 A4 NÁZEV AKCE: OPRAVA PROPUSTKŮ LESNÍ CESTY PEKLO STAVEBNÍ OBJEKT, NÁZEV VÝKRESU: B - VÝKRESOVÁ ČÁST PRACOVNÍ PŘÍČNÉ ŘEZY - PROPUSTEK č.3 MĚŘÍTKO: ZAK. ČÍSLO: ČÁST: VÝKRES Č.: 006 1:50 B P.Č.

29 Půdorys 1:50 Pohled A-A 1:50 ZÁBRADLÍ - PROPUSTEK č.3 Pohled B-B 1:50 POZNÁMKA: - NÁVRH A UMÍSTĚNÍ ZÁBRADLÍ SPECIFIKOVÁNO V TP OCELOVÉ MATERIÁLY A PKO MUSÍ VYHOVOVAT TKP 19A A 19B - POLYMERNÍ MALTA DLE TKP 18, ČL DETAILY ZÁBRADLÍ BUDOU ŘEŠENY DLE ZVYKLOSTÍ DODAVATELE - ZPŮSOB ŘEŠENÍ ODSOUHLASÍ PROJEKTANT - OTEVŘENÉ KONCE TRUBEK BUDOU ZASLEPENY - P5 - POVRCHOVÁ ÚPRAVA ZÁBRADLÍ: POZINK - SANACE BUDE PROVEDENA POMOCÍ DISPERZNÍ MODIFIKOVANÉ CEMENTOVÉ MALTY/BETONU (PCC - Polymer Cement Concrete) - NA SPODNÍ ČÁSTI SLOUPKŮ A NÁBĚHY BUDOU NALEPENY REFLEXNÍ PROUŽKY Kotvení zábradlí 1:10 Řez zábradlím 1:25 ZODPOVĚDNÝ PROJEKTANT: VYPRACOVAL: KONTROLOVAL: ing. Jan BENEŠ Na Hrázi 781/15, Přerov I - Město tel.: , MÍSTO STAVBY: Slavkov u Města Libavá STUPEŇ: JP KRAJ: OLOMOUCKÝ DATUM: 09/2012 INVESTOR: VLS ČR, s.p., Divize Lipník nad Bečvou, Bratrská 359, FORMÁT: 3 A4 NÁZEV AKCE: OPRAVA PROPUSTKŮ LESNÍ CESTY PEKLO STAVEBNÍ OBJEKT, NÁZEV VÝKRESU: B - VÝKRESOVÁ ČÁST ZÁBRADLÍ - PROPUSTEK č.3 MĚŘÍTKO: ZAK. ČÍSLO: ČÁST: VÝKRES Č.: B P.Č.

30 Oprava propustků lesní cesty Peklo -C FOTO 6 FOTO 8 C FOTODOKUMENTACE PROPUSTEK č. 3

31 OPRAVA PROPUSTKŮ LESNÍ CESTY PEKLO VLS ČR, S.P. DIVIZE LIPNÍK NAD BEČVOU A PRŮVODNÍ A TECHNICKÁ ZPRÁVA akce: Oprava propustků lesní cesty Peklo investor: Vojenské lesy a statky ČR, s.p. divize Lipník nad Bečvou Bratrská 359, Lipník nad Bečvou, IČ: zpracovatel PD: EPROJEKT s.r.o. Na Hrázi 781/15, Přerov I Město, IČ: IČ: , DIČ: CZ tel.: , majer@eprojekt.cz stupeň: dokumentace pro ohlášení stavby (DOS, JP) Místo stavby: Vojenský újezd Libavá (v blízkosti Podhoří) Kat. území: Slavkov u města Libavá (propustek č. 2 až 14) Čermná u města Libavá (pouze propustek č. 14) A Průvodní a technická zpráva PROPUSTEK č. 4 obsah textové části: strana 1. Základní údaje o stavbě Přehled výchozích podkladů a průzkumů Členění stavby Podmínky realizace stavby Majetkoprávní vztahy Předávání části stavby do užívání Technický popis stavby opevnění koryta toku Výsledky a závěry z podkladů, průzkumů a měření Dotčená ochranná pásma, chráněná území, zátopová území, kulturní památky, památkové rezervace, památkové zóny Zásah stavby do území Nároky stavby na zdroje a její potřeby Vliv stavby na zdraví a životní prostředí Splnění požadavků dotčených orgánů... 7 Přerov, 24. září 2012 Ing. Michal Majer - Na Hrázi 781/15, Přerov I - Město IČ: , tel.: , majer@eprojekt.cz str. 1/7

32 OPRAVA PROPUSTKŮ LESNÍ CESTY PEKLO VLS ČR, S.P. DIVIZE LIPNÍK NAD BEČVOU A PRŮVODNÍ A TECHNICKÁ ZPRÁVA 1. Základní údaje o stavbě Projektová dokumentace řeší opravu silničního propustku a přilehlého koryta vodního toku Jezernice ve vojenském újezdu Libavá. Propustek je situován na lesní cestě spojující obec Podhoří (V pekle) a silnici II/441. Z velké části je lesní cesta vedena v katastrálním území Slavkov u města Libavá. Koryto má charakter horského neupraveného toku s proměnnou šířkou dna a hloubky. Tok částečně meandruje, po průchodu povodně dochází k vymílání břehů a dna (konkávní strany oblouků jsou místně erodovány, mají nestabilní sklon). Navržené stavební úpravy budou prováděny ve stávajícím korytě a na březích toku. Jedná se o místní stabilizaci koryta nad a pod propustky. Propustek a vodní tok v jeho blízkosti byly poškozeny již v povodňovém roce Přehled výchozích podkladů a průzkumů Projektová dokumentace byla zpracována na základě těchto podkladů: Osobní prohlídka staveniště včetně pořízení fotodokumentace společně se zástupcem investora (ing. Gazda), který stanovil rozsah oprav. Geodetické zaměření polohopisu a výškopisu v místním souř. systému (Geodetika Prostějov). Požadavky investora na rozsah stavby vč. odsouhlasení principu návrhu řešení. Katastrální situace v digitální podobě. Geotechnický ani hydrogeologický průzkum nebyl proveden. Jedná se o relativně jednoduchou stavbu, u které tyto ani jiné průzkumy nejsou nezbytně nutné. Rozhodující bude spíše odbornost a zkušenost realizační firmy s obdobným typem stavby. Povodí Jezernice tvoří komplexy suťových lesů a květnatých bučin na svazích údolí, kterými protéká Jezernice. Extrémní svahová stanoviště pokrývají přirozené lesní porosty, které zde plní půdoochrannou a protierozní funkci. 3. Členění stavby Projektová dokumentace není členěna na samostatné stavební objekty. Dokumentace řeší stavbu jako celek. - Na Hrázi 781/15, Přerov I - Město IČ: , tel.: , majer@eprojekt.cz str. 2/7

33 OPRAVA PROPUSTKŮ LESNÍ CESTY PEKLO VLS ČR, S.P. DIVIZE LIPNÍK NAD BEČVOU A PRŮVODNÍ A TECHNICKÁ ZPRÁVA 4. Podmínky realizace stavby V dané lokalitě není plánována jiná související výstavba, která by ovlivňovala průběh navržených prací. Nejprve je nutné provést kácení vzrostlé zeleně v rozsahu určeném v PD. Stavba se nachází ve VÚ Libavá. Proto je nutno získat od uživatele písemný doklad o pyrotechnické nezávadnosti. Bezpečnost práce při těžební a stavební činnosti zajistí dodavatel stavebních prací. Pokud se v daném území nacházejí podzemní sítě, zajistí investor před začátkem prací jejich vytýčení. Přístup na stavební pozemek je možný z obce Podhoří, případně ze silnice II/ Majetkoprávní vztahy Stavba bude probíhat na pozemcích ve správě investora: Katastrální území Slavkov u města Libavá: parc.č. druh poz. vlastník dotčen propustkem číslo 190/1 lesní pozemek ČR, VLS ostatní plocha ČR, VLS ostatní plocha ČR, VLS 2,3,4,5,6,7,8,9,10,11,12,13 177/1 lesní pozemek ČR, VLS 3,4,5,6,7,8,9,10,11,12,13,14 184/3 lesní pozemek ČR, VLS 3,4 186 ostatní plocha ČR, VLS 4 184/1 lesní pozemek ČR, VLS 5,6,7,8,9,10,11,12,13 Katastrální území Čermná u města Libavá: parc.č. druh poz. vlastník dotčen propustkem číslo 654 lesní pozemek ČR, VLS 14 vlastník podrobně (v tabulce zkráceně ČR, VLS): Česká republika Správce: Vojenské lesy a statky ČR, s.p., Pod Juliskou 1621/5, , Praha - Dejvice 6. Předávání části stavby do užívání Stavba bude vždy předána do užívání jako celek. - Na Hrázi 781/15, Přerov I - Město IČ: , tel.: , majer@eprojekt.cz str. 3/7

34 OPRAVA PROPUSTKŮ LESNÍ CESTY PEKLO VLS ČR, S.P. DIVIZE LIPNÍK NAD BEČVOU A PRŮVODNÍ A TECHNICKÁ ZPRÁVA 7. Technický popis stavby opevnění koryta toku Opevnění dna Stabilizace paty levého i pravého svahu bude provedena zapuštěnou patky z lomového kamene s urovnaným horním lícem. Patka šířky 0,60 m bude založena minimálně 0,60 m pod úrovní upraveného dna. Mezi patkami bude střední část dna opevněna rovnaninou z lomového kamene tl. 300 mm s vyklínováním spár. Pro zásyp výmolu ve dně toku bude použit materiál štěrkovitého charakteru vytěžený ze dna toku při realizaci zapuštěných patek. Materiál: patka: lomový kámen hmotnosti nad 200 kg ds = 600 mm dno toku: lomový kámen hmotnosti nad 100 kg, částečně opracován ds=300 mm Opevnění břehů Stabilizace břehu je navržena rovnaninou z lomového kamene tl. 250 mm s vyklínováním spár na výšku 1,00 m se sklonem 1:1-1,5. Rovnanina bude opřena do zapuštěné patky z lomového kamene. Navázání břehového opevnění na čela propustku bude provedeno zborcenou plochou v délce 3,00 m se sklonem u propustku 1:1. Navázání na stávající břehy toku na návodní straně (nad propustkem) bude provedeno dle morfologie terénu zavazovacími křídly pod úhlem 45, nebo bude ukončeno na svahu koryta pod úhlem 45. Navázání na stávající břehy toku na povodní straně (pod propustkem) bude provedeno dle morfologie terénu zavazovacími křídly pod úhlem 90, nebo bude ukončeno na svahu koryta pod úhlem 45. Terén za opevněním bude dosypán štěrkovitým materiálem ve sklonu 3% do řečiště toku, ohumusován a oset travním semenem. Do násypů bude použita zemina štěrkovitého charakteru. Navážení zeminy bude probíhat po vrstvách max. mocnosti 0,30 m. Zemina bude hutněna vibračním pěchem nebo válcem na PS = 0,95. Materiál: břehy toku: lomový kámen hmotnosti nad 80 kg, částečně opracován ds=250 mm - Na Hrázi 781/15, Přerov I - Město IČ: , tel.: , majer@eprojekt.cz str. 4/7

35 OPRAVA PROPUSTKŮ LESNÍ CESTY PEKLO VLS ČR, S.P. DIVIZE LIPNÍK NAD BEČVOU A PRŮVODNÍ A TECHNICKÁ ZPRÁVA PROPUSTEK č. 4 Hlavní parametry stavby a objektů: Stávající propustek: délka = 7,00 m, šířka = 1,90 m, výška = 1,50 m Délka úpravy: pod propustkem = 10,00 m Šířka koryta ve dně: nad propustkem celkem 2,00 m Sklony svahů: 1 : 1,5 Výška opevnění svahů: 1,00 m Sklonové poměry: Směrové poměry: stávající = 25,00 m = 32,00 m pod propustkem jsou stávající, osa toku v lomech bude zaoblena v poloměru 3,00-5,00 m. Nad propustkem je osa toku přemístěna v místě sesuvu v km 0,01920, vytýčení nové osy koryta je uvedeno v situaci, jedná se o levostranný oblouk o poloměru 30,00 m, navazující na stávající osu toku. OPRAVA PROPUSTKU Při provádění oprav budou respektovány normy TP 89 Ochrana povrchů betonových mostů proti chemickým vlivům. Betonové zídky u propustku a římsy budou od velkých nánosů ručně očištěny a následně bude provedeno dočištění pomocí vysokotlakého tryskání s vodou. Sanace říms a zídek bude provedena pomocí disperzní modifikované cementové malty/betonu (PCC Polymer Cement Concrete). Nejdříve bude provedena protikorozní ochrana obnažené výztuže a následně bude proveden spojovací můstek. Na tento můstek bude aplikována náhrada betonu v tl. max 10 cm (tloušťka vrstvy náhrady bude přesně stanovena až po očištění povrchů, uvolněné a narušené části budou mechanicky odstraněny). Na svislé plochy a plochy nad hlavou bude použita příslušná náhrada betonu (dle doporučení výrobce). Na sanace lze použít např. systémy Natufill nebo Knauf TS, případně jiné vhodné systémy určené pro sanaci betonových povrchů pomocí PCC. Stavbou poškozená komunikace bude očištěna a zapravena asfaltobetonem (studená směs) nebo jiným způsobem podle typu poruchy. ZÁBRADLÍ Propustek bude doplněn o zábradlí, viz. výkres 007 Zábradlí Propustek č.3. Kotvení je zakresleno dle vzorového listu pozemních komunikací VL4 uvedeným pod listem číslo Na kotvení bude použit systém např. HAS od firmy HILTI (lze použít obdobný systém od jiného výrobce). Kotevní šrouby budou použity M16. Patní deska zábradlí bude mít min. tl. 10 mm. Zábradlí bude zhotoveno z kruhového profilu o průměru 114 5,0 mm. Středová příčel je zhotovena z kruhového profilu o průměru 82,5 3,6 mm. Na spodní - Na Hrázi 781/15, Přerov I - Město IČ: , tel.: , majer@eprojekt.cz str. 5/7

36 OPRAVA PROPUSTKŮ LESNÍ CESTY PEKLO VLS ČR, S.P. DIVIZE LIPNÍK NAD BEČVOU A PRŮVODNÍ A TECHNICKÁ ZPRÁVA části sloupků a náběhové hrany zábradlí budou nalepeny samolepící reflexní fólie. Na betonové patky, mimo římsy, bude použit beton C25/30nXF1. Povrchová úprava zábradlí pozink. Dle délky zábradlí bude provedena dilatace. 8. Výsledky a závěry z podkladů, průzkumů a měření Nebyly provedeny žádné speciální průzkumy. Projektant v doprovodu zaměstnance VLS Plumlov provedl pouze vizuální prohlídku staveniště. Měření spočívalo v geodetických pracích, případně doměření potřebných rozměrů propustků za účelem určení některých výkazů výměr. 9. Dotčená ochranná pásma, chráněná území, zátopová území, kulturní památky, památkové rezervace, památkové zóny Projektant nezjišťoval případný zásah do inženýrských sítí a jejich ochranných pásem. Nepředpokládá se jejich výskyt (před stavbou nutno ověřit u objednatele). Stavba nezasahuje do památkových zón. Stavba leží ve Vojenském újezdu. Přírodní rezervace Smolenská luka se nachází mimo staveniště. Propustky se nachází v ochranném pásmu vodního zdroje 1. stupně případně 2. stupně. Tomu je nutné uzpůsobit veškeré stavební práce a použitou techniku. Libavá spadá do ptačí oblasti a část území i do Natury Vzhledem k tomu, že se jedná jen o opravu a údržbu stávajících propustků a koryta Jezernice, nemá stavba na výše uvedené žádný negativní vliv. 10. Zásah stavby do území Stavba si vyžádá kácení v lesních porostech v nezbytně nutném rozsahu. Stromy vyznačené v situaci stavby budou vykáceny z důvodu opravy vodního koryta. Stavba zasáhne do pozemků s ochranou PUPFL (pozemky určené pro plnění funkce lesa). 11. Nároky stavby na zdroje a její potřeby Stavba nevyžaduje žádné nároky na zdroje. 12. Vliv stavby na zdraví a životní prostředí Ochrana krajiny a přírody Při stavební činnosti musí být postupováno tak, aby nebylo nadměrně poškozeno životní prostředí. Stavební mechanismy musí být technicky v naprostém pořádku (úkapy olejů apod.). - Na Hrázi 781/15, Přerov I - Město IČ: , tel.: , majer@eprojekt.cz str. 6/7

37 OPRAVA PROPUSTKŮ LESNÍ CESTY PEKLO VLS ČR, S.P. DIVIZE LIPNÍK NAD BEČVOU A PRŮVODNÍ A TECHNICKÁ ZPRÁVA Hlučnost a emise z dopravy Navržené úpravy nepovedou ke zvýšení dopravní zátěže v lokalitě. Zvýšená hlučnost bude tedy souviset pouze s provozem mechanizace při výstavbě, tedy dočasně. Ochrana zdraví a bezpečnosti pracovníků při výstavbě Při realizaci navrhované stavby musí být respektovány podmínky zákona č. 309/2006 Sb. o zajištění dalších podmínek bezpečnosti a ochrany zdraví při práci a Nařízení vlády č. 591/2006 Sb. o bližších minimálních požadavcích na bezpečnost a ochranu zdraví při práci na staveništích. Nakládání s odpady Nakládání s odpady bude probíhat podle zákona 185/2001 Sb. Železný a betonový odpad bude odvezen k likvidaci mimo staveniště (sběrné surovina, řízená skládka). 13. Splnění požadavků dotčených orgánů Součástí dodávky projektové dokumentace není inženýrská činnost. Ta bude zajištěna investorem samostatně. - Na Hrázi 781/15, Přerov I - Město IČ: , tel.: , majer@eprojekt.cz str. 7/7

38 Oprava propustků lesní cesty Peklo -B B.001 PŘEHLEDNÁ SITUACE

39 Jezernice Malenný žleb 582/1 654 k.ú. Čermná u Města Libavá P.Č P.Č P.Č.5 P.Č /1 184/3 177/1 k.ú. Slavkov u M ěsta Libavá P.Č sta Libavá 177/1 183 P.Č.4 177/1 184/1 P.Č P.Č.9 177/1 Čertovy Kazatelny Rusalka 188 y P.Č P.Č.7 184/1 185 Kamenný ž leb 184/ /1 183 P.Č.6 Malenný žleb M 1 : P.Č.5 Machova Debřa k.ú. Slavkov u M ěsta Libavá 177/ /3 P.Č Rusalka 188 Perná 184/ P.Č.3 Slavkov u Města Libavá JP OLOMOUCKÝ 09/2012 VLS ČR, s.p., Divize Lipník nad Bečvou, Bratrská 359, A4 Vypálený 179/1 177/ : /2 190/1 V Pekle 177/3 P.Č.2 OPRAVA PROPUSTKŮ LESNÍ CESTY PEKLO B M 1 : B - VÝKRESOVÁ ČÁST SITUACE KATASTRÁLNÍ - PROPUSTEK č.4 002

40 OSA TOKU SOUŘADNICOVÝ SYSTÉM - MÍSTNÍ SITUACE STAVBY - PROPUSTEK č.4 M 1:200 HB V , ,97 V2 V , ,97 SKUTEČNÝ BOD , , , ,33 Z. O. OBLOUK 1 30,00 K. O. 32,9796 8, ,268 1, DNO TOKU tl. 300 mm 12 ZBORCENÁ PLOCHA tl. 250 mm LEGENDA: ZAPUŠTĚNÁ PATKA Z LOM. KAMENE tl. = 600 mm - ds = 600 mm 14 ROVNANINA Z LOM. KAMENE - DNO TOKU tl. = 300 mm - ds = 300 mm NOVÉ ZÁBRADLÍ 15 ZO1 = km 0,00704 ROVNANINA Z LOM. KAMENE - SKLON 1 : 1,5 tl. = 250 mm - ds = 250 mm ZBORCENÁ PLOCHA - ROVNANINA Z LOM. KAMENE SKLON 1 : 1-1,5, tl. = 250 mm - ds = 250 mm HB ZELENÉ PLOCHY OHUMUSOVÁNÍ 150 mm + ZATRAVNĚNÍ KÁCENÍ VIZ SPECIFIKACE ZBORCENÁ PLOCHA tl. 250 mm VYTÝČENÍ OSY TOKU V OBLOUKU V1 18 KO1 = km 0, ČÍSLO FOTOGRAFIE, POZICE FOTOGRAFA VIZ C - FOTODOKUMENTACE ZO1 = km 0, ZODPOVĚDNÝ PROJEKTANT: VYPRACOVAL: KONTROLOVAL: V1 V2 DNO TOKU tl. 300 mm ing. Jiří KLEPERLÍK Na Hrázi 781/15, Přerov I - Město tel.: , MÍSTO STAVBY: Slavkov u Města Libavá STUPEŇ: JP V3 KRAJ: OLOMOUCKÝ DATUM: 09/2012 V2 KO1 = km 0, INVESTOR: NÁZEV AKCE: OPRAVA PROPUSTKŮ LESNÍ CESTY PEKLO STAVEBNÍ OBJEKT, NÁZEV VÝKRESU: VLS ČR, s.p., Divize Lipník nad Bečvou, Bratrská 359, FORMÁT: MĚŘÍTKO: ZAK. ČÍSLO: ČÁST: 2 A4 1:200 B V3 B - VÝKRESOVÁ ČÁST SITUACE STAVBY - PROPUSTEK č.4 VÝKRES Č.: 003 P.Č.
