1 Stavební úpravy a změna užívání stávajícího pavilonu č.17 (patologie) v areálu Nemocnice Prachatice na mateřskou školu a ubytování zaměstnanců. na pozemku p.č. 2139/1, 241/5, 241/9 a 1532/10 v k.ú. Prachatice MATERIÁLOVÉ STANDARDY DOKUMENTACE PRO ZADÁNÍ STAVBY GENERÁLNÍ PROJEKTANT STAVBY ALFAPLAN s.r.o. Žižkova 12, České Budějovice IČ: INVESTOR Nemocnice Prachatice, a.s. Nebahovská 1015, Prachatice IČ ZODPOVĚDNÝ PROJEKTANT Ing. Pavel Čurda Žižkova 12, České Budějovice Tel.: VYPRACOVAL Ing. Pavel Čurda, Michal Voldřich, DiS. Žižkova 12, České Budějovice Tel.: Datum Číslo zakázky Číslo přílohy Číslo kopie KVĚTEN D1.1b

2 Materiálový standard definuje minimální technické, fyzikální a jiné požadavky na zabudovaný materiál. Stěny cihelné bloky nosné ST 1 popis Keramické broušené cihelné bloky pro zdivo tl. 365mm, systém P+D 247/365/238 mm objemová 700 kg/m 3 10 MPa vzduchová neprůzvučnost 43 db REI 120 součinitel prostupu tepla U = 0,34 W/m 2 K (bez omítek) Stěny cihelné bloky nenosné ST 2 popis Keramické cihelné bloky pro zdivo tl. 115mm, systém P+D 497/115/238 mm objemová 740 kg/m 3 10 MPa vzduchová neprůzvučnost 42 db EI 120 součinitel prostupu tepla U = 1,44 W/m 2 K Stěny cihelné bloky akustické ST 3 popis Keramické cihelné bloky pro zdivo se zvýšeným akustickým útlumem tl. 200mm, systém P+D 372/200/238 mm objemová 1220 kg/m 3 15 MPa vzduchová neprůzvučnost 53 db REI 120 D1 součinitel prostupu tepla U = 1,14 W/m 2 K ST 4 popis Keramické cihelné bloky pro zdivo se zvýšeným akustickým útlumem tl. 175mm, systém P+D 372/175/238 mm objemová 1110 kg/m 3 20 MPa vzduchová neprůzvučnost 53 db EI 120 D1 součinitel prostupu tepla U = 1,29 W/m 2 K Stěny - lehčené plynosilkátové bloky ST 5 popis Hladké tvárnice z autoklávového pórobetonu pro zdivo tl. 150mm 150/249/599 mm objemová 500 kg/m 3 2,5 MPa vzduchová neprůzvučnost 41 db EI 180 součinitel prostupu tepla U = 0,97 W/m 2 K (bez omítek) ST 6 popis Hladké tvárnice z autoklávového pórobetonu pro zdivo tl. 100mm 100/249/599 mm 1

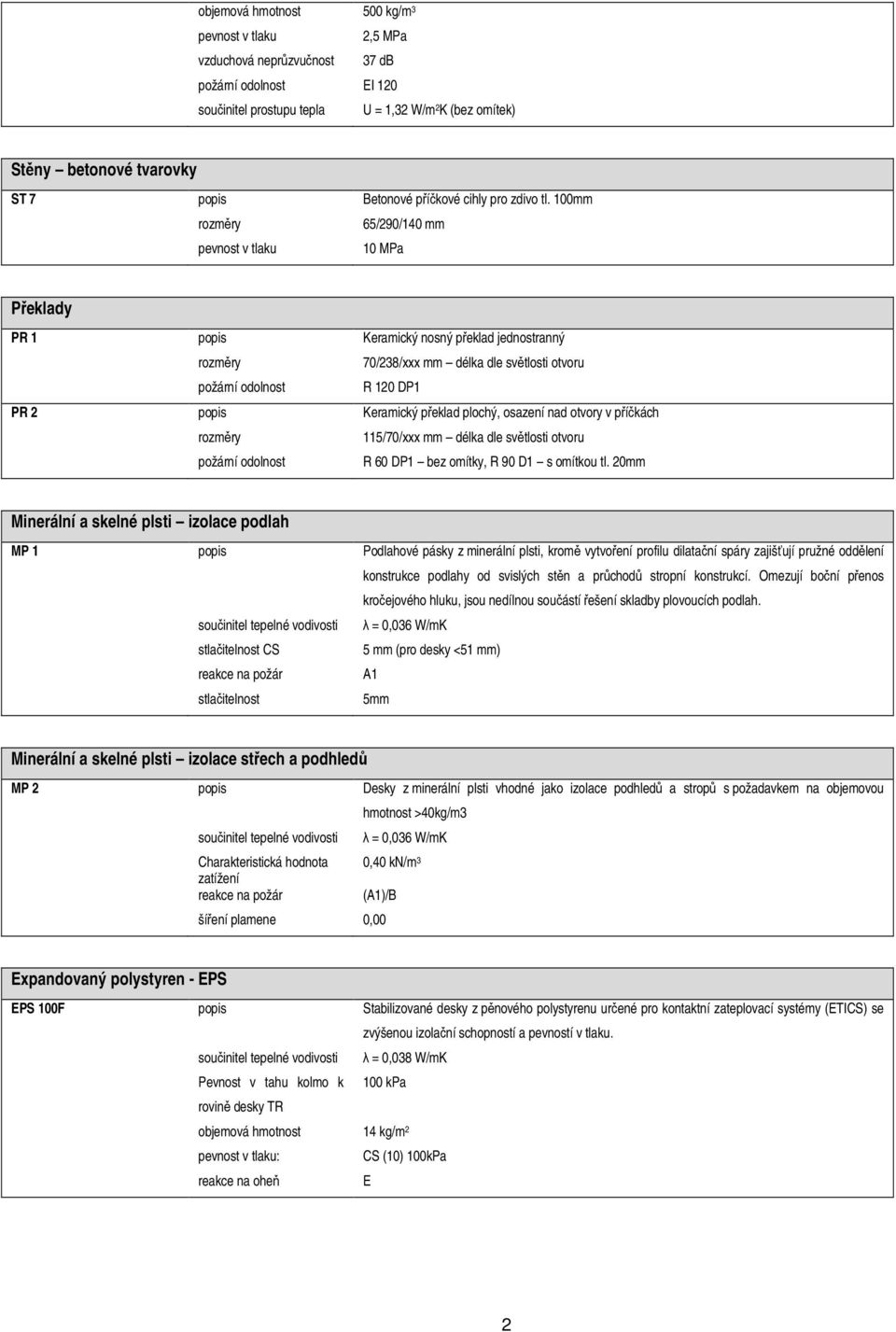

3 objemová 500 kg/m 3 2,5 MPa vzduchová neprůzvučnost 37 db EI 120 součinitel prostupu tepla U = 1,32 W/m 2 K (bez omítek) Stěny betonové tvarovky ST 7 popis Betonové příčkové cihly pro zdivo tl. 100mm 65/290/140 mm 10 MPa Překlady PR 1 popis Keramický nosný překlad jednostranný 70/238/xxx mm délka dle světlosti otvoru R 120 DP1 PR 2 popis Keramický překlad plochý, osazení nad otvory v příčkách 115/70/xxx mm délka dle světlosti otvoru R 60 DP1 bez omítky, R 90 D1 s omítkou tl. 20mm Minerální a skelné plsti izolace podlah MP 1 popis Podlahové pásky z minerální plsti, kromě vytvoření profilu dilatační spáry zajišťují pružné oddělení konstrukce podlahy od svislých stěn a průchodů stropní konstrukcí. Omezují boční přenos kročejového hluku, jsou nedílnou součástí řešení skladby plovoucích podlah. součinitel tepelné vodivosti λ = 0,036 W/mK stlačitelnost CS 5 mm (pro desky <51 mm) reakce na požár A1 stlačitelnost 5mm Minerální a skelné plsti izolace střech a podhledů MP 2 popis Desky z minerální plsti vhodné jako izolace podhledů a stropů s požadavkem na objemovou >40kg/m3 součinitel tepelné vodivosti λ = 0,036 W/mK Charakteristická hodnota 0,40 kn/m 3 zatížení reakce na požár (A1)/B šíření plamene 0,00 Expandovaný polystyren - EPS EPS 100F popis Stabilizované desky z pěnového polystyrenu určené pro kontaktní zateplovací systémy (ETICS) se zvýšenou izolační schopností a pevností v tlaku. součinitel tepelné vodivosti λ = 0,038 W/mK Pevnost v tahu kolmo k 100 kpa rovině desky TR objemová 14 kg/m 2 : CS (10) 100kPa E 2

4 EPS 1 popis Stabilizované desky z pěnového polystyrenu vhodné k izolaci podlah pro kročejový útlum podlah s užitným zatížením max. 4kN/m 2 součinitel tepelné vodivosti λ = 0,044 W/mK CS (10) 400kPa objemová kg/m 2 Trvalá zatížitelnost 400 kg/m 2 E EPS 100S popis Stabilizované tepelně izolační desky z pěnového polystyrenu pro tepelné izolace s běžnými požadavky na zatížení tlakem, např. ploché střechy, podlahy apod. Jsou určeny pro trvalé zatížení v tlaku max kg/m2 při deformaci < 2%. součinitel tepelné vodivosti λ = 0,036 W/mK objemová kg/m 2 : CS (10) 100kPa E Extrudovaný polystyren - XPS XPS 1 popis Desky z extrudovaného polystyrenu s drsným povrchem a rovnými hranami bez drážky vhodné pro omítání povrchu, řešení tepelných mostů. součinitel tepelné vodivosti λ = 0,033 W/mK CS (10/Y) 250kPa objemová 28 kg/m 3 XPS 2 popis Desky z extrudovaného polystyrenu se zpevněným povrchem a polodrážkou pro izolace podlah zvláště odolné proti namáhání v tlaku. součinitel tepelné vodivosti λ = 0,030 W/mK CS (10/Y) 200kPa objemová 25 kg/m 3 Polyisokyanurát - PIR PIR 1 popis Tepelná izolace podlah desky na bázi polyisokyanurátu vhodné pro vytvoření tepelně izolační vrstvy podlahových konstrukcí. Jádro desky tvořeno PIR pěnou, povrchová úprava je ze sendvičové folie (papírová vložka s oboustranným hliníkovým potahem). součinitel tepelné vodivosti λ = 0,022 W/mK CS (10/Y) 150kPa objemová 32 kg/m 3 D-s2, d0 Izolace - asfaltové pásy IP 1 popis Hydroizolační pásy proti vlhkosti a vodě, pro podkladní vrstvy s vyššími nároky na tažnost, mechanickou odolnost a dlouhodobou životnost, také jako protiradonová bariéra. nosná vložka Polyesterové rouno pevnost v tahu podél 900 N/50mm, příčně 700 N/50mm odolnost proti protržení podél 400 N, příčně 300 N třída E pásů 4,5 kg/m 2 tloušťka pásu 4 mm součinitel difúze radonu 2,0 x m 2 /s propustnost vodních par

5 IP 2 popis Vrchní asfaltový pás, ve skladbách vícevrstvých vodotěsných izolací střech, břidličný posyp, podélná spalná PP folie 9cm. Typ S natavitelný plamenem hořáku. nosná vložka skelná tkanina 200 g/m2 pevnost v tahu podél 1400 N/50mm, příčně 1800 N/50mm odolnost proti protržení podél 300 N, příčně 200 N třída E pásů 4,8 kg/m 2 tloušťka pásu 4,2 mm Izolace - folie IF 1 popis Střešní hydroizolační folie na bázi PVC-P, určená pro povlakové krytiny plochých střech, mechanicky kotvena k podkladu, vyztužená polyesterovou mřížkou. Odolává UV záření. pevnost v tahu 900 N/50mm odolnost spoje ve smyku >810 N/50mm odolnost proti protržení >160 N ová stálost ±0,3% třída E šedá Sádrokartonové konstrukce SD 1 popis Sádrokartonové desky určené pro montáž nenosných příček, předsazených stěn a stropních podhledů. Sádrové jádro oboustranně opláštěné kartonem. Vhodné pro použití v interiérových prostorech s relativní vlhkostí menší než 65 % při 20 C, tj. prostorech suchých. Nikoliv do koupelen, sprch, umýváren, WC, velkokuchyní apod. Pro konstrukce bez požárních požadavků. typ obyčejné SD 2 popis Sádrokartonové desky určené pro montáž nenosných příček, předsazených stěn a stropních podhledů. Sádrové jádro oboustranně opláštěné kartonem. Vhodné pro použití v interiérových prostorech s vyšší relativní vlhkostí do 75 %, (85 % po dobu kratší než 10 hodin, 100 % po dobu kratší než 2 hodiny), během 24 hodin při 20 C. typ impregnované, použití do vlhkého prostředí Kazetové podhledy KZP 1 popis Kazetový podhled zavěšený na nosném rastru na stávající konstrukci stropu. Jádro kazet vyrobené ze skelného vlákna vysoké hustoty na bázi 3rd technology. viditelný povrch, opatřen vrstvou materiálu akutex ft a zadní strana panelu pokryta sklovlákennou tkaninou, hrany jsou natřeny. Podhled s viditelným zapuštěným roštem, viditelný povrch každého panelu je umístěn 10mm pod roštem, polozapuštěná hrana kolmá. Rošt je vyroben z pozinkované oceli bílé barvy. Systémová ová řada 600x600 mm. držba systému je možná pomocí vysávání nebo týdenním čištění za mokra. Panely nejsou demontovatelné. Výrobek je plně recyklovatelný. Podhled řešen jako ucelený systém a skládá se z : - hlavní profil, instalován po 600 mm - vedlejší profil, délka 600 mm - obvodová stínová lišta kotvená po 300 mm - stavitelný závěs, instalován po 1200 mm (max. 600 mm od zdi) - min. demontážní hloubka 120mm. Součinitel zvukové absorpce αw=0,9 Artikulační třída AC(1.5) = 180 v souladu s ASTM E 1111 a E

6 Hmotnost celkové konstrukce 3,6 Kg/m². Třída A2-s1,d0. KZP 2 popis Kazetový podhled zavěšený na nosném rastru na přilehlých svislých stěnách. Jádro kazet vyrobené ze skelného vlákna vysoké hustoty na bázi 3rd technology. viditelný povrch, opatřen vrstvou materiálu akutex ft a zadní strana panelu pokryta sklovlákennou tkaninou, hrany jsou natřeny. Podhled s viditelným zapuštěným roštem, viditelný povrch každého panelu je umístěn 10mm pod roštem, polozapuštěná hrana kolmá. Rošt je vyroben z pozinkované oceli bílé barvy. Systémová ová řada 1600x600 mm. Údržba systému je možná pomocí vysávání nebo týdenním čištění za mokra. Panely nejsou demontovatelné. Výrobek je plně recyklovatelný. Podhled řešen jako ucelený systém a skládá se z : - chodbový profil, instalován po 600 mm - stínová obvodová lišta, instalována po 200 mm - min. demontážní hloubka: 75 mm Součinitel zvukové absorpce αw=0,9 Artikulační třída AC(1.5) = 180 v souladu s ASTM E 1111 a E Hmotnost celkové konstrukce 3,6 Kg/m². Třída A2-s1,d0. Ostatní materiály OSB Oriented strand board popis Plošně lisované desky z orientovaně rozprostřených dřevěných štěpek sestavené ze 3 vrstev a spojené epoxidovou pryskyřicí. objemová 600 až 650 kg/m 3 kvalitativní třída N třída hořlavosti C3 dle ČSN BD 1 popis Vysocepevnostní vibrolisovaná dvouvrstvá betonová dlažba, ošetřena systémem QSAVE, vysoce odolná proti obrusu, mrazuvzdorná, odolná proti působení chemických rozmrazovacích látek. povrch vymývaný 300/300/35mm 7,0 kg/ks spotřeba 10,82 ks/m 2 BD 2 popis Vysocepevnostní vibrolisovaná dvouvrstvá betonová dlažba, ošetřena systémem QSAVE, vysoce odolná proti obrusu, mrazuvzdorná, odolná proti působení chemických rozmrazovacích látek. povrch vymývaný 400/400/40mm 15,5 kg/ks spotřeba 6,13 ks/m 2 BO 1 popis Klasický parkový obrubník 50/200/500(1000)mm 11 kg/ks BO 2 popis Doplňující prvek k silničním obrubníkům pro vytvoření plynulého přejezdu z příjezdové komunikace na přístupový chodník. 150/150/1000mm 53,5 kg/ks SV 1 popis Strukturovaná dělicí vrstva pro větrané i nevětrané šikmé střechy s plechovou krytinou, 8 mm vysoká strukturovaná rohož ve tvaru nopů zajišťuje permanentní omývání spodní strany plechových 5

7 šárů vzduchem. Je to difuzně otevřený nosný pás (3-vrstvý pás pro bedněné šikmé střechy vyroben kombinací odolných difuzně otevřených textilií s vloženým vodotěsným filmem) s nakašírovanou polypropylénovou strukturovanou rohoží ve tvaru nopů. (gramáž) 380 g/m 2 výška nopů cca. 8 mm krycí šířka cca. 1,4 m hodnota rd 0,02 m reakce na požár třída E, EN
