1 IM4PLC 1

IM4PLC - Interaktívne modely pre programovateľné logické automaty si nájdu uplatnenie nie len na

Zariadenie IM4PLC je navrhnuté tak, aby bolo využiteľné pri výučbe technických predmetov na

Jeho plnohodnotné využitie je možné najmä na hodinách praktického vyučovania, seminároch a

2 IM4PLC - Interaktívne modely pre programovateľné logické automaty si nájdu uplatnenie nie len na školách, ale aj v praxi. Zariadenie IM4PLC je navrhnuté tak, aby bolo využiteľné pri výučbe technických predmetov na stredných a vysokých školách zároveň. Jeho plnohodnotné využitie je možné najmä na hodinách praktického vyučovania, seminároch a cvičeniach v odboroch: Automatizácia Elektrotechnika Mechatronika Využitie si nájde aj v praxi, či už na pracoviskách odborného výcviku zamestnancov alebo na externých školiacich pracoviskách a na prijímacích pohovoroch pri testovaní zdatnosti uchádzačov. 2

Vývojové pracoviská automatizovaných systémov nájdu v IM4PLC silný a spoľahlivý nástroj

IM4PLC je interaktívny systém vzdelávania: Elektroinštalačných prvkov Elektrotechnických

Hydraulických prvkov automatizovaného riadenia Riadiacich komponentov a častí

3 Vývojové pracoviská automatizovaných systémov nájdu v IM4PLC silný a spoľahlivý nástroj použiteľný počas návrhu a samotnej prípravy výroby systémov riadených pomocou PLC. IM4PLC je interaktívny systém vzdelávania: Elektroinštalačných prvkov Elektrotechnických prvkov automatizovaného riadenia Pneumatických prvkov automatizovaného riadenia Hydraulických prvkov automatizovaného riadenia Riadiacich komponentov a častí automatizovaných liniek Návrhu automatizovaných liniek Diagnostiky porúch automatizovaných liniek Programovania PLC a HMI 3

V začiatkoch štúdia slúži ako interaktívna pomôcka pri výučbe elektroinštalačných komponentov: Káble, vodiče, svorkovnice a rozvodné skrine

4 IM4PLC - v prvom ročníku stredných priemyselných a odborných škôl Systém vzdelávania IM4PLC obsiahne výučbu na stredných školách počas celého štúdia. V začiatkoch štúdia slúži ako interaktívna pomôcka pri výučbe elektroinštalačných komponentov: Káble, vodiče, svorkovnice a rozvodné skrine Vypínače, prepínače, zásuvky a zástrčky Ističe, poistky, prúdové chrániče Relé, časové relé a stykače Na interaktívnych modeloch reálnych zapojení s funkciou simulácie elektrického signálu, sa študenti oboznámia s funkčnosťou a využitím elektroinštalačných komponentov. 4

5 V rámci výučby sú využívané interaktívne modely elektroinštalačných prvkov a kabeláže so zakomponovanými poruchami. Študenti pomocou nich dokonale pochopia význam a funkciu elektroinštalačných prvkov Výučbový systém IM4PLC naučí žiakov orientovať sa medzi výrobcami jednotlivých elektroinštalačných prvkov. Naučí ich vybrať vhodných dodávateľov, či už na internete alebo v rámci kamenných predajní. Študenti získajú prehlaď o výhodách a nevýhodách elektroinštalačných prvkov jednotlivých výrobcov. Interaktívne modely ponúkajú možnosť vytvárania objednávok (s možnosťou kontroly v systéme IM4PLC) pre ich reálne zostavenie. Študent, ktorý absolvuje výučbu základov elektrotechniky prostredníctvom IM4PLC, získa vedomosti a zručnosti týkajúce sa: Všetkých typov elektroinštalačných prvkov Čítania a vytvárania elektrotechnických výkresov Diagnostiky porúch v elektrotechnických inštaláciách Orientácie medzi dodávateľmi elektrotechnických prvkov Vytvárania nákupných objednávok pre elektroinštalačné projekty 5

IM4PLC v druhom ročníku stredných priemyselných a odborných škôl Počas druhého ročníka slúži IM4PLC ako

Signálne a ovládacie komponenty Snímače Akčné členy a pohony Na interaktívnych modeloch reálnych TPAR s

automatizovaných zariadeniach. Naučia sa pracovať s elektrickými signálmi všetkých TPAR.

6 IM4PLC v druhom ročníku stredných priemyselných a odborných škôl Počas druhého ročníka slúži IM4PLC ako interaktívna pomôcka pri výučbe technických prostriedkov automatizovaného riadenia (ďalej len TPAR): Signálne a ovládacie komponenty Snímače Akčné členy a pohony Na interaktívnych modeloch reálnych TPAR s funkciou generovania reálnych elektrických signálov, sa študenti oboznámia so spôsobmi ich využitia v automatizovaných zariadeniach. Naučia sa pracovať s elektrickými signálmi všetkých TPAR. Osvoja si prácu s meracími prístrojmi a osciloskopmi, ktoré je možné pripojiť k IM4PLC a zachytávať tak reálne signály komponentov TPAR. 6

Výučbový systém IM4PLC umožní študentom orientovať sa medzi výrobcami jednotlivých technických prostriedkov automatizovaného riadenia.

Získajú prehlaď o výhodách a nevýhodách jednotlivých prvkov (cena, životnosť a iné obmedzenia).

7 Výučbový systém IM4PLC umožní študentom orientovať sa medzi výrobcami jednotlivých technických prostriedkov automatizovaného riadenia. Naučí ich vybrať vhodných dodávateľov, či už na internete alebo v rámci kamenných predajní. Získajú prehlaď o výhodách a nevýhodách jednotlivých prvkov (cena, životnosť a iné obmedzenia). IM4PLC ponúka možnosť vytvárania virtuálnych objednávok jednotlivých TPAR s možnosťou kontroly zapracovania všetkých súčastí objednávky. Študent, ktorý absolvuje výučbu TPAR prostredníctvom IM4PLC, získa vedomosti a zručnosti týkajúce sa: Všetkých typov TPAR Diagnostiky porúch v TPAR Orientácie medzi dodávateľmi komponentov TPAR Vytvárania nákupných objednávok pre automatizačné projekty 7

IM4PLC v treťom ročníku stredných priemyselných a odborných škôl Počas tretieho ročníka slúži IM4PLC ako interaktívna pomôcka pri výučbe funkčnosti a využitia všetkých riadiacich častí

všetky riadiace komponenty, z ktorých sa automatizovaný systém môže skladať. Jeho súčasťou je tiež balík vývojového prostredia TIA Portal. Študent má tak dostupný kompletný riadiaci systém.

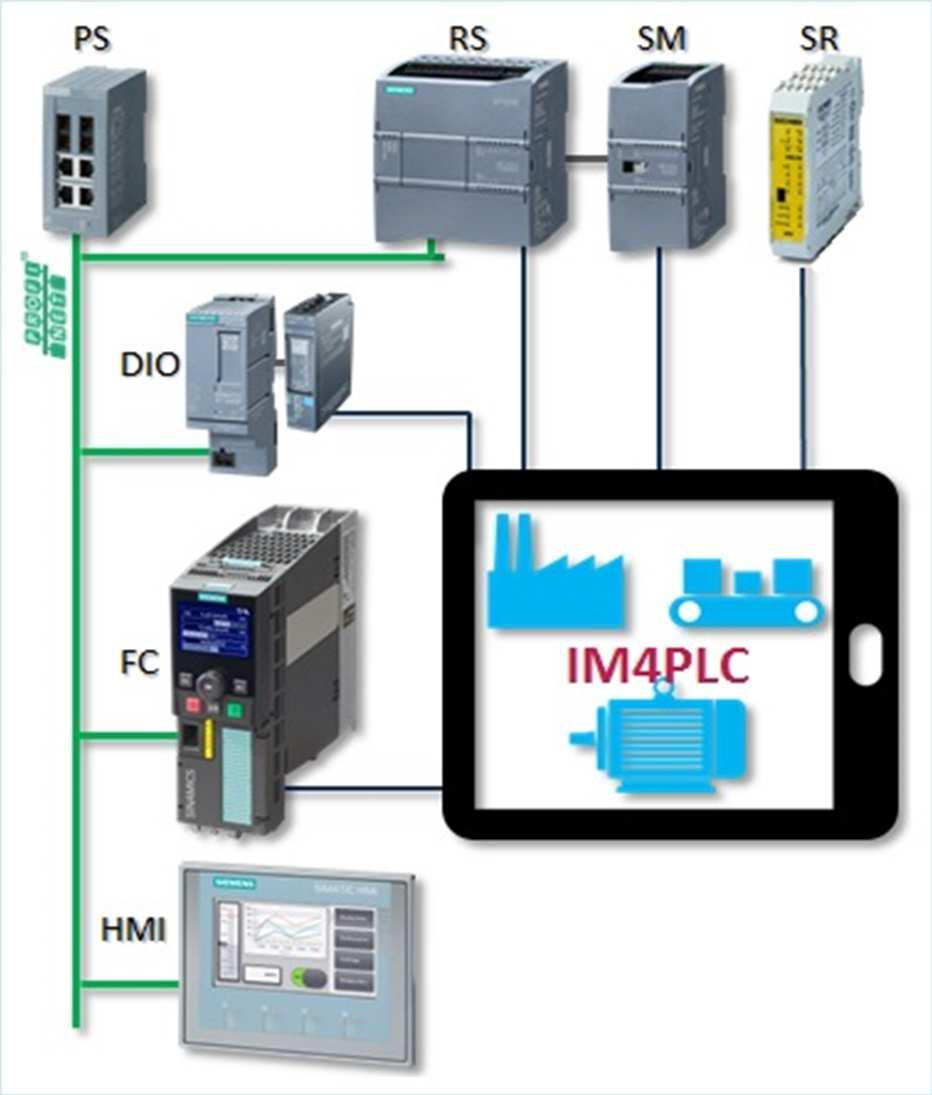

8 IM4PLC v treťom ročníku stredných priemyselných a odborných škôl Počas tretieho ročníka slúži IM4PLC ako interaktívna pomôcka pri výučbe funkčnosti a využitia všetkých riadiacich častí automatizovaného systému: Riadiace systémy, operátorské panely, rozširujúce moduly Priemyselné komunikačné moduly, decentralizované periférie Frekvenčné meniče Safety komponenty IM4PLC obsahuje všetky riadiace komponenty, z ktorých sa automatizovaný systém môže skladať. Jeho súčasťou je tiež balík vývojového prostredia TIA Portal. Študent má tak dostupný kompletný riadiaci systém. Pomocou interaktívnych modelov, spolupracujúcich s jednotlivými časťami riadiaceho systému, si študent osvojí obsluhu všetkých jeho častí. Naučí sa efektívne využívať všetky možnosti, ktoré riadiaci systém a jeho súčasti ponúkajú. Taktiež pochopí technické riešenia a princípy návrhu automatizovaných systémov. 8

Výučba na modeloch so zapracovanými poruchami jednotlivých častí, umožní študentovi podrobne pochopiť ich úlohu a možnosti využitia. Zároveň sa naučia navrhovať robustné riadiace systémy.

9 Výučba na modeloch so zapracovanými poruchami jednotlivých častí, umožní študentovi podrobne pochopiť ich úlohu a možnosti využitia. Zároveň sa naučia navrhovať robustné riadiace systémy. Výučbový systém IM4PLC naučí študentov orientovať sa medzi výrobcami jednotlivých riadiacich častí automatizovaných systémov. Študent, ktorý absolvuje výučbu TPAR prostredníctvom IM4PLC, získa vedomosti a zručnosti týkajúce sa: Všetkých typov TPAR Čítania a vytvárania obvodových, funkčných a zapájacích schém Čítania a vytvárania realizačnej a sprievodnej dokumentácie Diagnostiky porúch automatizovaných liniek Orientácie medzi dodávateľmi riadiacich častí automatizovaných systémov Vytvárania nákupných objednávok pre celé zostavy riadiacich systémov 9

IM4PLC vo štvrtom ročníku stredných priemyselných a odborných škôl Počas záverečného ročníka slúži IM4PLC ako interaktívna pomôcka na výučbu odstraňovania porúch s využitím diagnostických nástrojov

10 IM4PLC vo štvrtom ročníku stredných priemyselných a odborných škôl Počas záverečného ročníka slúži IM4PLC ako interaktívna pomôcka na výučbu odstraňovania porúch s využitím diagnostických nástrojov PLC : Riadiace algoritmy Blokovacie podmienky Diagnostika IM4PLC umožňuje implementovať modely výrobných liniek priemyselných závodov (napríklad v rámci príslušného regiónu). Tieto modely sú implementované spolu s najčastejšími poruchami, s ktorými sa na údržbe stretávajú. Študent sa tak naučí pracovať s riadiacimi algoritmami reálnych výrobných zariadení. Výstupom úlohy, pri ktorej je potrebné diagnostikovať poruchu, je vytvorenie IM4PLC objednávky poškodenej časti automatizovanej linky. Implementované modely neumožňujú len samotnú diagnostiku porúch. Na modeloch je možné vykonávať aj servisné zásahy. Študenti sa naučia zasahovať priamo do reálneho riadiaceho algoritmu, vytvoreného programátormi PLC. 10

Súčasťou vzdelávacieho systému IM4PLC je podpora samostatnosti pri riešení problémov. Študent zvládne úlohy komunikácie s dodávateľmi, či už emailovou formou, alebo telefonicky.

Študent, ktorý absolvuje výučbu údržby a diagnostiky automatizovaných liniek prostredníctvom IM4PLC, získa vedomosti a zručnosti týkajúce sa: Orientácie v riadiacich algoritmoch vytvorených vo

11 Súčasťou vzdelávacieho systému IM4PLC je podpora samostatnosti pri riešení problémov. Študent zvládne úlohy komunikácie s dodávateľmi, či už ovou formou, alebo telefonicky. Žiak sa môže počas pracovnej doby obrátiť na IM4PLC podporu, ktorá mu ochotne pomôže pri riešení problémov v rámci zadanej úlohy. Študent, ktorý absolvuje výučbu údržby a diagnostiky automatizovaných liniek prostredníctvom IM4PLC, získa vedomosti a zručnosti týkajúce sa: Orientácie v riadiacich algoritmoch vytvorených vo firemných štandardoch Orientácie vo vizualizačných softvéroch vytvorených vo firemných štandardoch Vykonávania zásahov do algoritmov riadiacich systémov Vykonávania zásahov do softvéru vizualizačných systémov Riešenia problémov a krízových situácií prostredníctvom telekomunikačných služieb 11

IM4PLC priestorovo, energeticky a údržbovo nezávislá továreň Pomocou IM4PLC je možné simulovať výrobné procesy prebiehajúce v rôznych priemyselných závodoch, na malom mieste, bez veľkých

Nie je to len v porovnaní s reálnymi výrobnými linkami ale aj v porovnaní s fyzickými modelmi výrobných zariadení, ktoré sa používajú v procese vzdelávania, či už na školách alebo v praxi.

12 IM4PLC priestorovo, energeticky a údržbovo nezávislá továreň Pomocou IM4PLC je možné simulovať výrobné procesy prebiehajúce v rôznych priemyselných závodoch, na malom mieste, bez veľkých nárokov na spotrebu energie a bez nutnosti neustálej údržby strojov. Vďaka technológií IM4PLC je dosiahnutá vysoká úspora energií a priestoru. Nie je to len v porovnaní s reálnymi výrobnými linkami ale aj v porovnaní s fyzickými modelmi výrobných zariadení, ktoré sa používajú v procese vzdelávania, či už na školách alebo v praxi. V IM4PLC sú implementované modely zariadení pracujúce s: Elektrickou energiou Pneumatickou energiou Hydraulickou energiou a ich kombinácie Výhoda modelov v IM4PLC oproti fyzickým modelom výrobných zariadení je, že sú nezničiteľné a ľahko rozšíriteľné. 12

IM4PLC - Modely pre programovanie PLC a vyhľadávanie chýb IM4PLC prináša vďaka modelom reálnych výrobných zariadení a automatizačných komponentov, pripojených na reálny riadiaci systém, inovatívne

13 IM4PLC - Modely pre programovanie PLC a vyhľadávanie chýb IM4PLC prináša vďaka modelom reálnych výrobných zariadení a automatizačných komponentov, pripojených na reálny riadiaci systém, inovatívne riešenie nielen do výučby, ale aj do praxe. Nevyhnutnú pomôcku pre výučbový proces netvoria len samotné modely ale aj modul Pomocník, ktorý dokonale objasní riešenú problematiku a vďaka praktickým ukážkam čo najviac priblíži realitu. Aplikácia IM4PLC obsahuje v rozšírenej verzii modul e-learning, ktorý dokáže vyhodnotiť správnosť funkcie naprogramovaného riadiaceho algoritmu PLC. Ďalšou z výhod IM4PLC je možnosť simulácie chýb priamo v modeloch, čo ocenia najmä tí, ktorí riadiace systémy neprogramujú, ale udržujú ich bezproblémový chod a odstraňujú prípadné poruchy. 13

14 Tel.č: Antolská 3936/8, Bratislava 14
