1 Rolny pro velká zatížení
2 Obsah Podpůrné rolny centrické HPC 90 Podpůrné rolny excentrické HPCE 92 Přírubové rolny centrické HPJ 94 Přírubové rolny excentrické HPJE 96 Vodící rolny centrické HPV 98 Vodící rolny excentrické HPVE 100 Podpůrné rolny bez čepu HPCA 101 Přírubové rolny bez čepu HPJA 102 Vodící rolny bez čepu HPVA 103 Upínací čep MSHA, speciální provedení rolen 104 Kolejnice 105 Montáž a údržba Rolny pro velká zatížení Vydání 2015 Tiskové chyby, rozměrové a konstrukční změny vyhrazeny.
3 Popis Rolny Lineární vedení pro velká zatížení - tento systém je vhodný pro precizní posuv těžkých břemen za působení nepříznivých podmínek. Snižuje riziko prostoje a nákladů na údržbu. Kombinuje vysoké schopnosti výkonu rolen s vysokopevnostní ocelí kolejnic. Rolny jsou vyrobeny z vysocelegované, tvrzené oceli s broušeným povrchem (55-60 HRC). Čepy rolen jsou vyrobeny z vysokopevnostní oceli. Jsou opatřeny vnitřním šestihranem pro usnadnění montáže. Přesná kuželíková ložiska a speciální kuličková ložiska rolen odolávají vysokému axiálnímu a radiálnímu zatížení i vysokým rychlostem. Rolny jsou dobře utěsněny a doživotně namazány, aby byly odolné proti vysokým teplotám, nečistotám, písku a vlhkosti. Oblasti použití n Dopravníky a manipulační systémy n Tváření ocelových a AL-profilů n Výpustě vysokých pecí n Slévárenství n Potravinářství n Papírenský a dřevozpracující průmysl n Zemědělské stroje n Transport zavazadel n Jeřáby n Důlní průmysl n Čistírny odpadních vod n Balící stroje Tiskové chyby, rozměrové a konstrukční změny vyhrazeny. Vydání 2015 Rolny pro velká zatížení 89

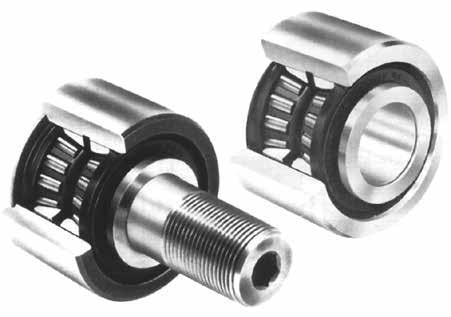

4 Podpůrné rolny centrické HPC X Závit Obj. číslo A B K L M N R S X Vrtání pro Hmotnost Rolna Šířka Čep Délka Délka Závit Osazení Délka Vnitřní čep rolny [kg] Ø rolny Ø čep závitu Ø osazení šesti- Ø hran +0,00 +0,00 +0,00-0,02-0,02-0,02 HPC , ,0 13 M10x1,0 13,1 0,8 4 10,02 0,09 HPC , ,0 14 M12x1,5 15,9 0,8 4 12,02 0,11 HPC , ,0 14 M12x1,5 15,9 0,8 4 12,02 0,14 HPC , ,5 18 M16x1,5 19,1 0,8 8 16,02 0,17 HPC , ,0 26 M14x2,0 18,0 1,6 6 14,02 0,27 HPC , ,5 19 M18x1,5 22,0 1,6 8 18,02 0,24 HPC , ,5 21 M20x1,5 25,5 1,6 8 20,02 0,42 HPC , ,0 35 M16x2,0 23,0 1,6 8 16,02 0,54 HPC , ,5 21 M20x1,5 25,5 1,6 8 20,02 0,54 HPC , ,0 35 M24x3,0 32,0 1,6 8 24,02 1,04 HPC , ,5 25 M24x1,5 32,0 1,6 8 24,02 1,04 HPC , ,5 25 M24x1,5 32,0 1,6 8 24,02 1,40 HPC , ,5 40 M30x3,5 44,5 1, ,02 1,91 HPC , ,5 40 M30x3,5 44,5 1, ,02 2,07 HPC , ,5 40 M30x3,5 44,5 1, ,02 2,37 HPC , ,5 40 M30x3,5 44,5 1, ,02 2,65 HPC , ,0 50 M30x3,5 44,5 1, ,02 3,33 HPC , ,5 40 M30x3,5 44,5 1, ,02 3,15 HPC , ,0 60 M48x5,0 82,5 1, ,02 8,48 HPC , ,0 82 M64x6,0 82,5 1, ,02 12,50 HPC , ,0 82 M64x6,0 82,5 1, ,02 21,87 Všechny rozměry v [mm]. Matky a podložky nejsou součástí dodávky. 90 Rolny pro velká zatížení Vydání 2015 Tiskové chyby, rozměrové a konstrukční změny vyhrazeny.

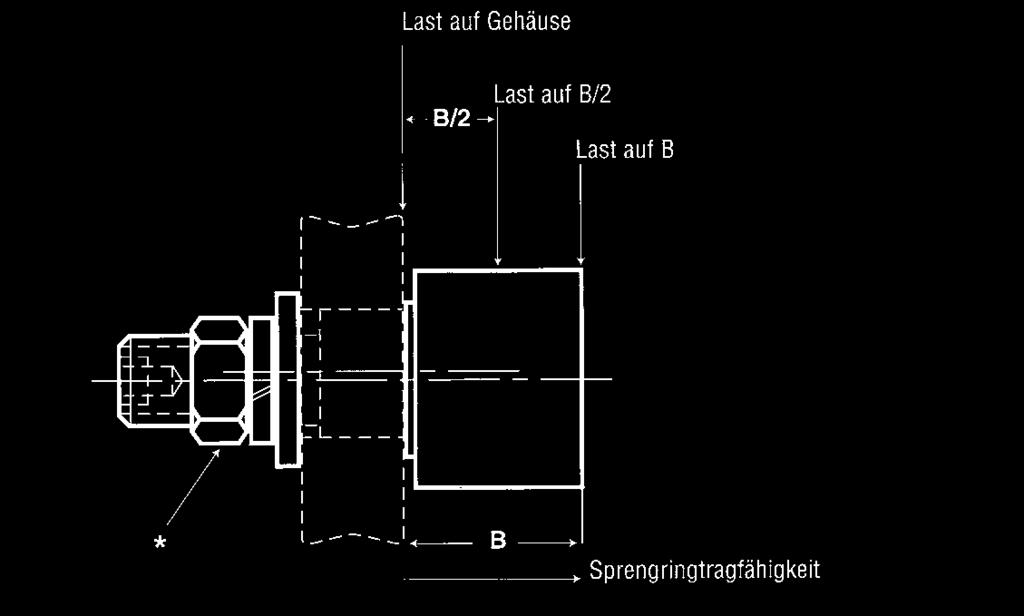

5 Podpůrné rolny centrické HPC Namáhání čepu střihem Zatížení B/2 Zatížení B Únosnost vzpěrného kroužku ložiska Únosnost rolny, radiální zatížení 3000 hod. L10 při hod. L10 při 33 1/3 Max. radiální Únosnost rolny, max. axiální Únosnost čepu V ohybu = 0,75 Sy Zatížení B/2 Zatížení B Ve střihu = 0,75x0,5xSy Kuličkové Kuličkové Kuličkové Kuličkové Kuličkové Kuličkové Kuličkové Kuličkové Kuličkové Kuličkové Kuličkové Kuželíkové Kuželíkové Kuželíkové Kuželíkové Kuželíkové Kuželíkové Kuželíkové Kuželíkové Kuželíkové Kuželíkové Únosnost vzpěrného kroužku Tiskové chyby, rozměrové a konstrukční změny vyhrazeny. Vydání 2015 Rolny pro velká zatížení 91
6 Podpůrné rolny excentrické HPCE X S Závit Obj.číslo A B K L M N R S T U W X Vrtání Hmotnost Rolna Šířka Čep Délka Délka Závit Osazení Délka Excentr Délka Excen- Vnitřní pro čep [kg] Ø rolny Ø čepu závitu Ø osazení Ø excentru tricita šesti- rolny Ø hran +0, , HPCE , ,0 13,0 M10x1,0 17,1 0,8 13,00 10,00 0,5 4 13,02 0,11 HPCE , ,0 14,0 M12x1,5 17,5 0,8 15,00 11,00 0,5 4 15,02 0,14 HPCE , ,0 14,0 M12x1,5 17,5 0,8 15,00 11,00 0,5 4 15,02 0,17 HPCE , ,5 18,0 M16x1,5 23,8 0,8 20,00 14,50 1,0 8 20,02 0,20 HPCE , ,5 20,5 M18x1,5 28,5 1,6 22,00 16,00 1,0 8 22,02 0,29 HPCE , ,5 22,5 M20x1,5 32,0 1,6 24,00 18,00 1,0 8 24,02 0,45 HPCE , ,0 32,0 M16x2,0 32,0 1,6 24,00 18,00 1,0 8 24,02 0,69 HPCE , ,5 22,5 M20x1,5 32,0 1,6 24,00 18,00 1,0 8 24,02 0,72 HPCE , ,0 38,0 M24x3,0 43,0 1,6 28,00 20,00 1,5 8 28,02 1,10 HPCE , ,5 27,5 M24x1,5 43,0 1,6 28,00 22,00 1,0 8 28,02 1,08 HPCE , ,5 27,5 M20x1,5 38,0 1,6 28,00 22,00 1,0 8 24,02 1,60 HPCE , ,0 41,0 M24x1,5 50,0 1,6 35,00 29,00 1,5 8 35,02 1,99 HPCE , ,0 41,0 M24x1,5 50,0 1,6 35,00 29,00 1,5 8 35,02 2,39 HPCE , ,0 41,0 M24x1,5 50,0 1,6 35,00 29,00 1,5 8 35,02 2,54 HPCE , ,0 41,0 M24x1,5 50,0 1,6 35,00 29,00 1,5 8 35,02 2,98 HPCE , ,0 41,0 M24x1,5 50,0 1,6 35,00 29,00 1,5 8 35,02 3,29 HPCE , ,0 55,0 M48x5,0 82,5 1,6 64,00 50,00 1, ,02 4,63 HPCE , ,0 75,0 M64x6,0 82,5 1,6 80,00 65,00 1, ,02 5,56 Všechny rozměry v [mm]. Matky a podložky nejsou součástí dodávky. 92 Rolny pro velká zatížení Vydání 2015 Tiskové chyby, rozměrové a konstrukční změny vyhrazeny.
7 Podpůrné rolny excentrické HPCE Namáhání čepu střihem Zatížení B/2 Zatížení B Únosnost vzpěrného kroužku ložiska Únosnost rolny, radiální zatížení 3000 hod. L10 při hod. L10 při 33 1/3 Max. radiální Únosnost rolny, max. axiální Únosnost čepu V ohybu = 0,75 Sy Zatížení B/2 Zatížení B Ve střihu = 0,75x0,5xSy Únosnost vzpěrného kroužku Kuličkové Kuličkové Kuličkové Kuličkové Kuličkové Kuličkové Kuličkové Kuličkové Kuličkové Kuličkové Kuželíkové Kuželíkové Kuželíkové Kuželíkové Kuželíkové Kuželíkové Kuželíkové Kuželíkové Tiskové chyby, rozměrové a konstrukční změny vyhrazeny. Vydání 2015 Rolny pro velká zatížení 93
8 Přírubové rolny centrické HPJ X Závit Obj. číslo A B C D K L M N R S X Vrtání pro Hmotnost Rolna Šířka Příruba Tloušťka Čep Délka Délka Závit Osazení Délka Vnitřní čep rolny [kg] Ø rolny Ø příruby Ø čepu závitu Ø osa- šestihran Ø zení +0,00 +0,00-0,02-0,02 HPJ ,0 35 5, ,0 13 M10x1,0 13,1 0,8 4 10,02 0,11 HPJ ,0 40 5, ,0 14 M12x1,5 15,9 0,8 4 12,02 0,14 HPJ ,0 42 5, ,0 14 M12x1,5 15,9 0,8 4 12,02 0,17 HPJ ,0 46 5, ,5 18 M16x1,5 19,1 0,8 8 16,02 0,20 HPJ ,0 54 8, ,0 26 M14x2,0 18,0 1,6 6 14,02 0,33 HPJ ,6 54 7, ,5 19 M18x1,5 22,0 1,6 8 18,02 0,24 HPJ ,6 61 7, ,5 21 M20x1,5 25,5 1,6 8 20,02 0,47 HPJ , , ,0 35 M16x2,0 23,0 1,6 8 16,02 0,70 HPJ , , ,5 21 M20x1,5 25,5 1,6 8 20,02 0,83 HPJ , , ,0 35 M24x3,0 32,0 1,6 8 24,02 1,21 HPJ , , ,5 25 M24x1,5 32,0 1,6 8 24,02 1,21 HPJ , , ,5 25 M24x1,5 32,0 1,6 8 24,02 1,28 HPJ , , ,5 40 M30x3,5 44,5 1, ,02 2,17 HPJ , , ,5 40 M30x3,5 44,5 1, ,02 2,41 HPJ , , ,5 40 M30x3,5 44,5 1, ,02 2,75 HPJ , , ,5 40 M30x3,5 44,5 1, ,02 2,98 HPJ , , ,0 50 M30x3,5 44,5 1, ,02 3,70 HPJ , , ,5 40 M30x3,5 44,5 1, ,02 3,52 HPJ , , ,0 60 M48x5,0 82,5 1, ,02 8,86 HPJ , , ,0 82 M64x6,0 82,5 1, ,02 13,07 HPJ , , ,0 82 M64x6,0 82,5 1, ,02 20,37 Všechny rozměry v [mm]. Matky a podložky nejsou součástí dodávky. 94 Rolny pro velká zatížení Vydání 2015 Tiskové chyby, rozměrové a konstrukční změny vyhrazeny.
9 Přírubové rolny centrické HPJ Namáhání čepu střihem Zatížení (D+B)/2 Zatížení B Únosnost vzpěrného kroužku ložiska Únosnost rolny, radiální zatížení 3000 hod. L10 při hod. L10 při 33 1/3 Max. radiální Únosnost rolny, max. axiální Únosnost čepu V ohybu = 0,75 Sy Ve střihu = 0,75x0,5xSy Únosnost vzpěrného kroužku Zatížení Zatížení B/2 B Kuličkové Kuličkové Kuličkové Kuličkové Kuličkové Kuličkové Kuličkové Kuličkové Kuličkové Kuličkové Kuličkové Kuželíkové Kuželíkové Kuželíkové Kuželíkové Kuželíkové Kuželíkové Kuželíkové Kuželíkové Kuželíkové Kuželíkové Tiskové chyby, rozměrové a konstrukční změny vyhrazeny. Vydání 2015 Rolny pro velká zatížení 95

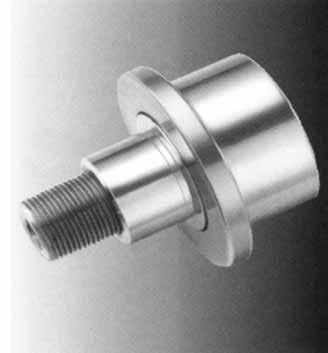

10 Přírubové rolny excentrické HPJE X S Závit Obj. číslo A B C D K L M N R S T U W X Rolna Šířka Příruba Tloušťka Čep Délka Délka Závit Osa- Délka Excentr Délka Excen- Vnitřní Vrtání pro Hmot- Ø rolny Ø příruby Ø čepu závitu zení Osa- Ø excentru tricita šesti- čep rolny nost Ø zení hran Ø [kg] +0,00 +0,00-0,05-0,25 HPJE ,0 35 5, ,0 13,0 M10x1,0 17,1 0,8 13,00 10,00 0,5 4 13,02 0,14 HPJE ,0 40 5, ,0 14,0 M12x1,5 17,5 0,8 15,00 11,00 0,5 4 15,02 0,17 HPJE ,0 42 5, ,0 14,0 M12x1,5 17,5 0,8 15,00 11,00 0,5 4 15,02 0,20 HPJE ,0 46 5, ,5 18,0 M16x1,5 23,8 0,8 20,00 14,50 1,0 8 20,02 0,23 HPJE ,6 54 7, ,5 20,5 M18x1,5 28,5 1,6 22,00 16,00 1,0 8 22,02 0,35 HPJE , , ,0 32,0 M16x2,0 32,0 1,6 24,00 18,00 1,0 8 24,02 0,94 HPJE , , ,5 27,5 M24x1,5 43,0 1,6 28,00 22,00 1,0 8 28,02 1,13 HPJE , , ,0 41,0 M24x1,5 50,0 1,6 35,00 29,00 1,5 8 35,02 2,31 HPJE , , ,0 41,0 M24x1,5 50,0 1,6 35,00 29,00 1,5 8 35,02 3,09 HPJE , , ,0 41,0 M24x1,5 50,0 1,6 35,00 29,00 1,5 8 35,02 3,79 HPJE , , ,0 55,0 M48x5,0 82,5 1,6 64,00 50,00 1, ,02 4,74 HPJE , , ,0 75,0 M64x6,0 92,0 1,6 80,00 65,00 1, ,02 5,69 Všechny rozměry v [mm]. Matky a podložky nejsou součástí dodávky. 96 Rolny pro velká zatížení Vydání 2015 Tiskové chyby, rozměrové a konstrukční změny vyhrazeny.
11 Přírubové rolny excentrické HPJE Namáhání čepu střihem Zatížení (D+B)/2 Zatížení B Únosnost vzpěrného kroužku ložiska Únosnost rolny, radiální zatížení 3000 hod. L10 při hod. L10 při 33 1/3 Max. radiální Únosnost rolny, max. axiální Únosnost čepu V ohybu = 0,75 Sy Zatížení (D+B)/2 Zatížení B Ve střihu = 0,75x0,5xSy Únosnost vzpěrného kroužku Kuličkové Kuličkové Kuličkové Kuličkové Kuličkové Kuličkové Kuličkové Kuželíkové Kuželíkové Kuželíkové Kuželíkové Kuželíkové Tiskové chyby, rozměrové a konstrukční změny vyhrazeny. Vydání 2015 Rolny pro velká zatížení 97
12 Vodící rolny centrické HPV X S Závit Obj. číslo A B F G K L M N R S X Vrtání pro Hmotnost Rolna Šířka Drážka Zástav- Čep Délka Délka Závit Osazení Délka Vnitřní čep rolny [kg] Ø rolny teoret. Ø bová Ø čepu závitu Ø osa- šesti- Ø výška zení hran +0,00 +0,02-0,02-0,00 HPV , , ,0 13,0 M10x1,0 13,1 0,5 4 10,02 0,23 HPV , , ,0 14,0 M12x1,5 15,9 0,8 4 12,02 0,26 HPV , , ,0 26,0 M14x2,0 18,0 1,6 6 14,02 0,53 HPV , , ,9 34,9 M24x3,0 32,0 1,6 8 24,02 1,79 HPV , , ,5 25,0 M24x1,5 32,0 1,6 8 24,02 1,90 HPV , , ,0 40,0 M30x3,5 44,5 1, ,02 3,27 HPV , , ,0 50,0 M30x3,5 44,5 1, ,02 4,77 HPV , , ,5 40,0 M30x3,5 44,5 1, ,02 4,77 HPV , , ,0 60,0 M48x5,0 82,5 1, ,02 11,56 Všechny rozměry v [mm]. Matky a podložky nejsou součástí dodávky. 98 Rolny pro velká zatížení Vydání 2015 Tiskové chyby, rozměrové a konstrukční změny vyhrazeny.

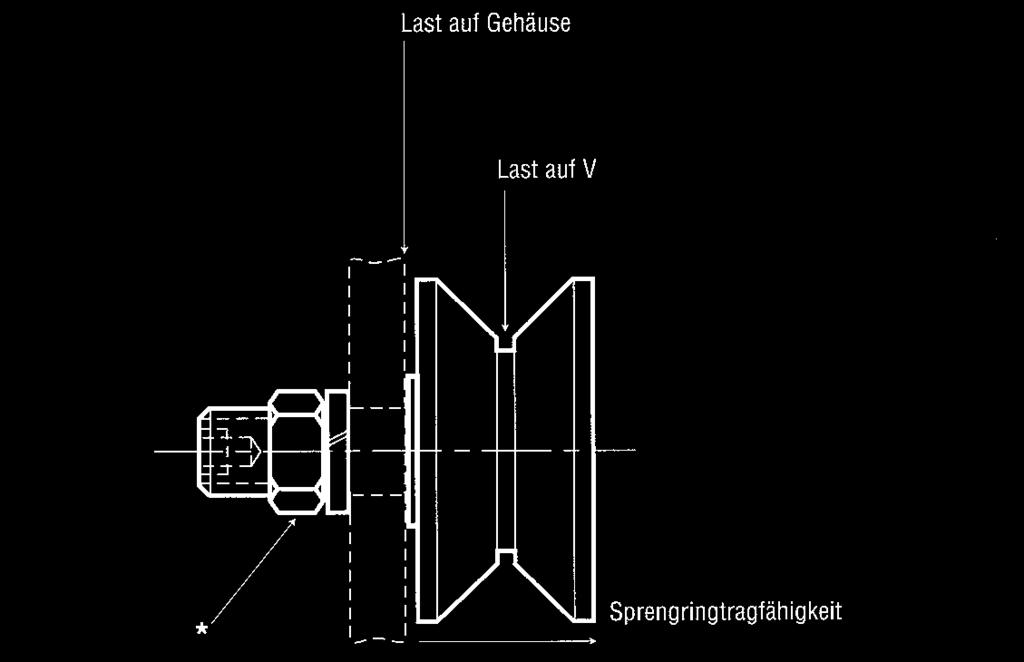

13 Vodící rolny centrické HPV Namáhání čepu střihem Zatížení V Únosnost vzpěrného kroužku ložiska Únosnost rolny, radiální zatížení 3000 hod. L10 při hod. L10 při 33 1/3 Max. radiální Únosnost rolny, max. axiální Únosnost čepu V ohybu = 0,75 Sy při zatížení V Ve střihu = 0,75x0,5xSy Únosnost vzpěrného kroužku Kuličkové Kuličkové Kuličkové Kuličkové Kuličkové Kuželíkové Kuželíkové Kuželíkové Kuželíkové Tiskové chyby, rozměrové a konstrukční změny vyhrazeny. Vydání 2015 Rolny pro velká zatížení 99
![bová Ø čepu závitu zení osa- Ø excentru tricita šesti- čep rolny [kg] Ø výška Ø zení hran Ø +0,00 +0,00-0,05-0,25 HPVE26 40 20,0 26 10,0 10 23,0 13,0 M10x1,0 17,1 0,6 13,00 10,00 0,5 4 13,02 0,26](/docs-images/91/106496385/images/14-1.jpg "HPVE32 50 22,0 32 11,0 12 25,0 14,0 M12x1,5 17,5 0,8 15,00 11,00 0,5 4 15,02 0,30 HPVE40 60 33,0 40 17,0 14 40,0 24,0 M14x2,0 28,5 1,6 22,00 16,00 1,0 6 22,02 0,64 HPVE62 90 44,5 62 23,0 24 58,0 38,0")
14 Vodící rolny excentrické HPVE X S Namáhání čepu střihem Zatížení V Závit Únosnost vzpěrného kroužku Obj. číslo A B F G K L M N R S T U W X Rolna Šířka Drážka Zástav- Čep Délka Délka Závit Osa- Délka Excentr Délka Excen- Vnitřní Vrtání pro Hmotn. Ø rolny teoret. bová Ø čepu závitu zení osa- Ø excentru tricita šesti- čep rolny [kg] Ø výška Ø zení hran Ø +0,00 +0,00-0,05-0,25 HPVE , , ,0 13,0 M10x1,0 17,1 0,6 13,00 10,00 0,5 4 13,02 0,26 HPVE , , ,0 14,0 M12x1,5 17,5 0,8 15,00 11,00 0,5 4 15,02 0,30 HPVE , , ,0 24,0 M14x2,0 28,5 1,6 22,00 16,00 1,0 6 22,02 0,64 HPVE , , ,0 38,0 M24x3,0 43,0 1,6 28,00 20,00 1,5 8 28,02 1,57 HPVE , , ,5 27,5 M24x1,5 43,0 1,6 28,00 22,00 1,0 8 28,02 1,57 HPVE , , ,0 41,0 M24x1,5 50,0 1,6 35,00 29,00 1,5 8 35,02 3,43 HPVE , , ,0 41,0 M24x1,5 50,0 1,6 35,00 29,00 1,5 8 35,02 4,00 HPVE , , ,0 55,0 M48x5,0 82,5 1,6 64,00 50,00 1, ,02 4,72 Obj. číslo ložiska Únosnost rolny, radiální zatížení 3000 hod. L10 při hod. L10 při 33 1/3 Max. radiální Únosnost rolny, max. axiální Únosnost čepu V ohybu = 0,75 Sy při zatížení V Ve střihu = 0,75x0,5xSy Únosnost vzpěrného kroužku HPVE26 Kuličkové HPVE32 Kuličkové HPVE40 Kuličkové HPVE62 Kuličkové HPVE62-1 Kuličkové HPVE76 Kuželíkové HPVE100 Kuželíkové HPVE125 Kuželíkové Všechny rozměry v [mm]. Matky a podložky nejsou součástí dodávky. 100 Rolny pro velká zatížení Vydání 2015 Tiskové chyby, rozměrové a konstrukční změny vyhrazeny.
![axiální Hmotnost [kg] HPCA40 40 23 22 10 22,0 0,5 Kuličkové 3140 8220 3460 2140 0,14 HPCA50 50 33 32 15 28,0 0,5 Kuličkové 5780 15140 8070 4980 0,32 HPCA62 62 40 38 20 32,0 1,0 Kuželíkové 20330 48390](/docs-images/91/106496385/images/15-1.jpg "33900 20300 0,91 HPCA62-2 62 40 38 20 32,0 1,0 Kuličkové 9490 24880 11240 6940 0,91 HPCA76 76 46 44 25 44,5 1,0 Kuželíkové 26670 63480 88960 53380 1,24 HPCA80 80 46 44 25 44,5 1,0 Kuželíkové 26670")

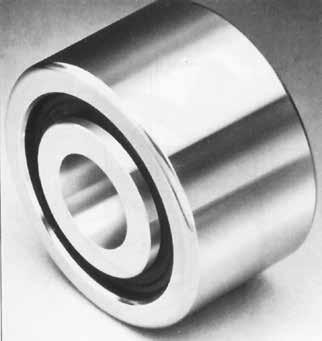

15 Podpůrné rolny bez čepu HPCA Obj. číslo A Rolna B Celková šířka E Šířka rolny P Vrtání pro čep +0,00-0,02 R Osazení S Délka osazení ložiska Únosnost rolny, radiální zatížení 3000 hod. L10 při hod. L10 při 33 1/3 Max. radiální Únosnost rolny, max. axiální Hmotnost [kg] HPCA ,0 0,5 Kuličkové ,14 HPCA ,0 0,5 Kuličkové ,32 HPCA ,0 1,0 Kuželíkové ,91 HPCA ,0 1,0 Kuličkové ,91 HPCA ,5 1,0 Kuželíkové ,24 HPCA ,5 1,0 Kuželíkové ,41 HPCA ,5 1,0 Kuželíkové ,60 HPCA ,2 1,0 Kuželíkové ,92 HPCA ,2 1,0 Kuželíkové ,93 HPCA ,6 1,5 Kuželíkové ,01 HPCA ,9 1,5 Kuželíkové ,65 HPCA ,0 1,5 Kuželíkové ,58 HPCA ,0 1,5 Kuželíkové ,74 Všechny rozměry v [mm]. Upínací čep viz strana 104. Tiskové chyby, rozměrové a konstrukční změny vyhrazeny. Vydání 2015 Rolny pro velká zatížení 101

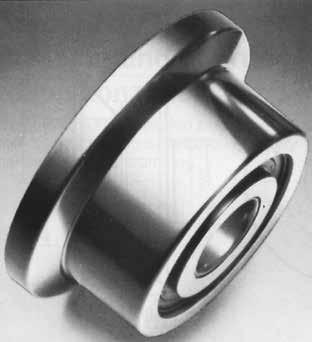

16 Přírubové rolny bez čepu HPJA Obj. číslo A Rolna B Celková šířka C Příruba D Tloušťka příruby E Šířka rolny P Vrtání pro čep +0,00-0,02 R Osazení S Délka osazení ložiska Únosnost rolny, radiální zatížení 3000 hod. L10 při hod. L10 při 33 1/3 Max. radiální Únosnost rolny, max. axiální Hmotnost [kg] HPJA , ,0 0,5 Kuličkové ,19 HPJA , ,0 0,5 Kuličkové ,64 HPJA , ,0 1,0 Kuželíkové ,09 HPJA , ,0 1,0 Kuličkové ,09 HPJA , ,5 1,0 Kuželíkové ,24 HPJA , ,5 1,0 Kuželíkové ,71 HPJA , ,5 1,0 Kuželíkové ,95 HPJA , ,2 1,0 Kuželíkové ,37 HPJA , ,2 1,0 Kuželíkové ,43 HPJA , ,6 1,5 Kuželíkové ,72 HPJA , ,9 1,5 Kuželíkové ,56 HPJA , ,0 1,5 Kuželíkové ,78 HPJA , ,0 1,5 Kuželíkové ,25 Všechny rozměry v [mm]. Upínací čep viz strana Rolny pro velká zatížení Vydání 2015 Tiskové chyby, rozměrové a konstrukční změny vyhrazeny.
![axiální Hmotnost [kg] HPVA40 60 23 22 40 11,5 10 22,0 0,5 Kuličkové 3140 8220 3460 2140 0,46 HPVA50 75 33 32 50 16,5 15 28,0 0,5 Kuličkové 5780 15140 8070 4980 0,96 HPVA62 90 40 38 62 20,0 20 32,0](/docs-images/91/106496385/images/17-1.jpg "1,0 Kuželíkové 20330 48390 33940 20300 1,27 HPVA62-2 90 40 38 62 20,0 20 32,0 1,0 Kuličkové 6930 18170 10590 6940 1,27 HPVA76 110 46 44 76 23,0 25 44,5 1,0 Kuželíkové 26670 63480 88960 53380 2,21")
17 Vodící rolny bez čepu HPVA Obj. číslo A Rolna B Celková šířka E Šířka rolny F Drážka teoret. G Zástavbová výška P Vrtání pro čep +0,00-0,02 R Osazení S Délka osazení ložiska Únosnost rolny, radiální zatížení 3000 hod. L10 při hod. L10 při 33 1/3 Max. radiální Únosnost rolny, max. axiální Hmotnost [kg] HPVA , ,0 0,5 Kuličkové ,46 HPVA , ,0 0,5 Kuličkové ,96 HPVA , ,0 1,0 Kuželíkové ,27 HPVA , ,0 1,0 Kuličkové ,27 HPVA , ,5 1,0 Kuželíkové ,21 HPVA , ,2 1,0 Kuželíkové ,08 HPVA , ,6 1,5 Kuželíkové ,52 HPVA , ,9 1,5 Kuželíkové ,79 HPVA , ,0 1,5 Kuželíkové ,60 HPVA , ,0 1,5 Kuželíkové ,52 Všechny rozměry v [mm]. Upínací čep viz strana 104. Tiskové chyby, rozměrové a konstrukční změny vyhrazeny. Vydání 2015 Rolny pro velká zatížení 103
18 Upínací čep Pro podpůrné, přírubové a vodící rolny Obj. číslo Čep pro rolny: A HPCA HPJA HPVA Dřík -0,025-0,050 B Hlava čepu -0,025-0,050 C Celková délka D Výška hlavy čepu E Délka závitu F Závit H Vnitřní šestihran Hmotnost [kg] MSHA M10x1,0 4 0,32 MSHA M14x2,0 8 0,46 MSHA , M20x1,5 8 0,70 MSHA25 MSHA , M24x1,5 8 0, , M30x3,5 12,2 0,95 MSHA , M45x4,5 12,2 1,50 MSHA , M52x5,0 12,2 5,70 MSHA , M70x6,0 12,2 10,00 Všechny rozměry v [mm]. Speciální provedení rolen Kromě standardních typů lze vyrobit speciální provedení rolen: 1. Stupňovité rolny 2. Přírubové stupňovité rolny 3. Dvojité přírubové rolny 4. Nerezové provedení 5. Se speciální povrchovou úpravou (pozink, chrom) 6. Speciální úprava povrchu (PUR) 7. Speciální těsnění 8. Speciální mazací prostředky 9. Možnosti domazání Použití za působení krajních podmínek Teploty: Standardně lze použít při teplotách od -34 C do +107 C. Při teplotách až -40 C nebo +162 C je nutné použít speciální těsnění a speciální mazání rolen. Vlhkost: Při použití ve vlhkém či mokrém prostředí doporučujeme vodící rolny se speciálním těsněním a s možností domazání. Upozornění: Vodící rolny jsou celky a proto nelze jejich jednotlivé díly vzájemně vyměnit. Nedoporučuje se vodící rolnu rozmontovat, protože se jednotlivé díly nedodávají. 104 Rolny pro velká zatížení Vydání 2015 Tiskové chyby, rozměrové a konstrukční změny vyhrazeny.
19 Kolejnice Kolejnice jsou vyrobeny z kvalitní ušlechtilé oceli. Maximální zatížení kolejnice je N na rolnu. Kolejnice se dodávají ve dvou stupních tvrdosti, typ L má tvrdost HRC a typ H s tvrdostí 38 HRC. Kolejnice lze také dodat v nerezovém provedení. Kolejnice se vyrábí jako prismatické typ TTV a TPV nebo ploché typ TTP. TTV TTP TPV Rozměry Obj. číslo A [mm] B [mm] C [mm] D [mm] E [mm] F [mm] G [mm] Montáž * Příklad 1 Příklad 2 Příklad 3 L/H-TTV-0 45, ,5 15, pro M10 pro M10 M10x1,50 L/H-TTV-1 75, ,0 25, pro M10 pro M10 M10x1,50 L/H-TTV-2 100, ,0 37, pro M12 pro M12 M12x1,75 L/H-TTP-0 45, pro M10 pro M10 M10x1,50 L/H-TTP-1 75, pro M10 pro M10 M10x1,50 L/H-TTP-2 100, pro M12 pro M12 M12x1,75 L/H-TPV-1 38, M10x1,50 (hloubka 15 mm) L/H-TPV-2 48, M12x1,25 (hloubka 20 mm) * Příklad 0 : bez vrtání Standardní délky z jednoho kusu 500 až 4000 mm s tolerancí +0/-1 mm, větší délky lze dodat složené. Vrtání kolejnice dle výkresu. Příklady montáže Příklad 1 Vrtání s průchozí dírou Příklad 2 Vrtání s průchozí dírou a zapuštěnou hlavou šroubu Příklad 3 Vrtání s průchozím závitem Příklad pro objednání L-TTV kolejnice typ TTV-1, tvrdost L (55-60 HRC), délka 1500 mm, montážní příklad 1 Tiskové chyby, rozměrové a konstrukční změny vyhrazeny. Vydání 2015 Rolny pro velká zatížení 105
20 Montáž a údržba Rolny jsou doživotně mazány. V některých případech je však domazávání vhodné. Matice utahujte podle tabulky 1. Rolny s čepem 1. Zkontrolujte montážní otvor. Odstraňte všechny otřepy a nečistoty. Změřte průměr montážního otvoru a ujistěte se, že pasuje s čepem. Montážní otvor by měl být v toleranci +0,025 mm/-0,000 mm. Tab.1 Utahovací moment matice Průměr čepu [mm] Bez mazání [Nm] S mazáním [Nm] < > Namontujte čep do montážního otvoru. Nikdy NEPOUŽÍVEJTE nepřiměřenou sílu. 3. Namontujte podložku a matici. Neutahujte matici nad povolené hodnoty utahovacího momentu, mohlo by dojít k poškození. Ujistěte se, že jsou montované díly pro používané zatížení dostatečně dimenzované. Přírubové rolny Vodící rolny vrtání pro hlavu čepu vyrovnání přírubových rolen příruba vrtání pro hlavu čepu vyrovnání rolen na střed zaoblená hrana referenční hrana referenční hrana vrtání pro čep vrtání pro čep ostrá hrana Přírubové rolny jsou montovány tak, aby vzdálenost mezi přírubou a referenční hranou odpovídala uložení rolny. Rolny bez čepu Rolny bez čepu nabízí velkou míru flexibility při jejich montáži. Mohou se připevnit na šroub nebo upínací čep mezi třmeny, které jsou integrované v zařízení anebo se upevní mezi jednotlivými třmeny, které se na libovolném místě sešroubují. Při velkém zatížení se doporučuje oboustranné upevnění rolny, aby nedošlo k prohnutí čepu. Je důležité, aby díly které podepírají šroub nebo upínací čep byly dostatečně pevné, aby nedošlo k prohnutí. Musí mít takové parametry, aby vydržely působení radiálních i axiálních sil během provozu. K rolnám bez čepů se dodávají speciální čepy. Vodící rolny jsou montovány tak, aby všechny rolny směřovaly ostrou hranou k referenční hraně. vrtání pro čep max. vzdálenost šířka rolny + 0,8 mm vrtání pro čep Kolejnice Kolejnice a rolny by měly být smontovány tak, aby styčná plocha doléhala celou svou šíří na kolejnici. Podpůrná rolna Přírubová rolna Vodící rolna 106 Rolny pro velká zatížení Vydání 2015 Tiskové chyby, rozměrové a konstrukční změny vyhrazeny.
