Kat.č.1500 H A W L E A R M A T U R E N

Transkript

1 Regulační ventil Kat.č.1500 Příklad typového štítku H A W L E A R M A T U R E N Ventiltyp/type of valve PN Baujahr/Year Nummer/number Prüfnorm/standard 1500 DN EN typ ventilu a jmenovitá světlost PN rok výroby sériové číslo dle normy Doporučení: Tento návod doporučujeme uložit spolu s další dokumentací. Svěřte pravidelné servisní práce odborníkům HAWLE SERVIS. 1 02/2012

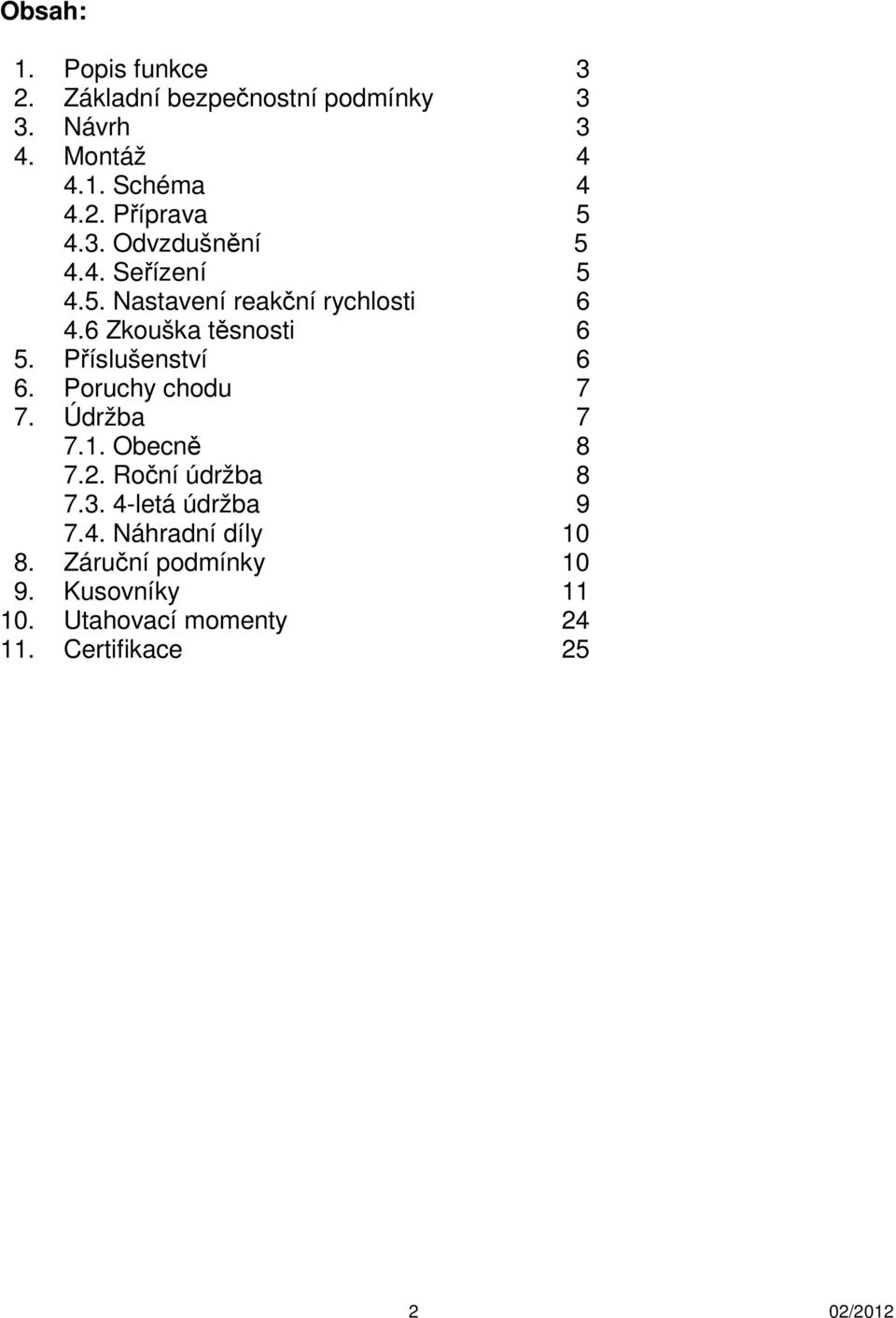

2 Obsah: 1. Popis funkce 3 2. Základní bezpečnostní podmínky 3 3. Návrh 3 4. Montáž Schéma Příprava Odvzdušnění Seřízení Nastavení reakční rychlosti Zkouška těsnosti 6 5. Příslušenství 6 6. Poruchy chodu 7 7. Údržba Obecně Roční údržba letá údržba Náhradní díly Záruční podmínky Kusovníky Utahovací momenty Certifikace /2012

3 1. Popis funkce Redukční ventil redukuje proměnlivý vstupní tlak na konstantní výstupní tlak. Kolísání průtoku a vstupního tlaku nemá vliv na nastavenou hodnotu výstupního tlaku. Výstupní tlak je plynule nastavitelný v rozsahu 1,5-12 bar. Technické parametry Médium pitná voda Vrtání přírub PN 10/16/25 Pracovní rozsah teplot 0-40 o C 2. Základní bezpečnostní podmínky Ventily HAWIDO od firmy HAWLE jsou určeny pro pitnou vodu, použití na jiná media na dotaz. Při instalaci a údržbě je nutné dodržovat veškeré bezpečnostní předpisy spojené s pracemi na vodárenských zařízeních. Instalaci, servis, údržbu, záruční a pozáruční opravy provádí servisní středisko HAWLE SERVIS. Při demontáži a jiných pracích na ventilu je nutné postupovat podle tohoto návodu, zejména musí být ventil odstaven z provozu (nesmí být pod tlakem). Schválení pro pitnou vodu všechny výrobky HAWLE ARMATURY spol. s r.o. jsou certifikovány na základě zákona č.22/1997 Sb., NV č.163/2002 Sb., NV 409/2005 Sb. a zákona č.102/2001 Sb. Výrobce prohlašuje shodu všech dodávaných ventilů s předpisy a normami platnými v ČR, vztahující se k uvedeným typům ventilů. 3. Návrh Ventil musí být navržen na základě skutečných provozních podmínek. Pracovní rozsah ventilu se určí z pracovních diagramů uvedených na zadních stranách katalogu společnosti HAWLE Regulační ventily HAWIDO. V případě nejasností kontaktujte technika společnosti HAWLE. Ventil je plně funkční pouze v případě vodorovné polohy a s víkem nahoře. V jiných polohách může dojít k omezení jeho funkce nebo ke zvýšenému opotřebení. 3 02/2012

4 4. Instalace Před instalací připevněte manometry do polohy tak, aby byly z místa obsluhy čitelné. Před instalací ventilu ověřte, zda je potrubí před ventilem čisté, aby se do ventilu nemohla dostat cizí tělesa jako písek, kamínky apod. Do potrubí musí být před regulační ventil zařazen lapač nečistot. Ventil montujte vodorovně, víko ventilu směřuje kolmo vzhůru, směr toku je označen šipkou. Před a za ventil je nutné namontovat uzavírací šoupátka, při montáži je třeba počítat s případnou demontáží, proto doporučujeme namontovat demontážní vložku (9810), nebo trubku s volnými přírubami nabízené společností HAWLE (např. č.7102, 7602). Ideální poloha je vodorovná, při svislé poloze je nutné počítat s možným opotřebením vedení osy, mírný sklon není na závadu. Typická doporučená instalace je následující: 1. Ventil HAWIDO 2. Šoupě 3. Lapač nečistot 4. Hladká trubka Jako těsnění doporučujeme těsnění s ocelovou vložkou (např. č. 3390) 4.1. Schéma 1. Hlavní ventil 2. Kulový kohout 3. Filtr 4. Clona 5. Škrtící ventil 6. Řídící ventil 7. Manometr 8. Optický ukazatel polohy El. Ukazatel polohy (volitelné) Omezovač otevření (volitelné) 4 02/2012

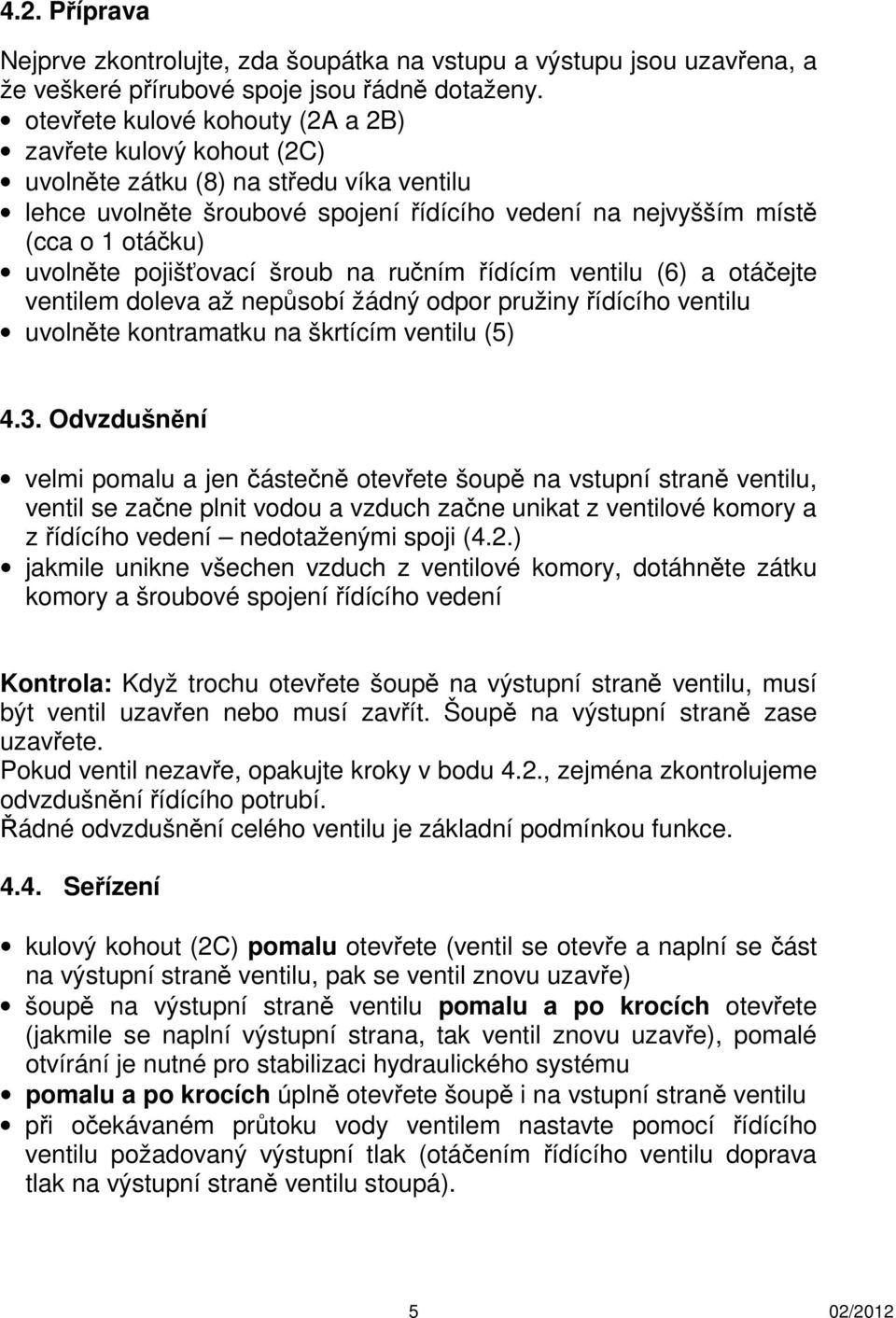

5 4.2. Příprava Nejprve zkontrolujte, zda šoupátka na vstupu a výstupu jsou uzavřena, a že veškeré přírubové spoje jsou řádně dotaženy. otevřete kulové kohouty (2A a 2B) zavřete kulový kohout (2C) uvolněte zátku (8) na středu víka ventilu lehce uvolněte šroubové spojení řídícího vedení na nejvyšším místě (cca o 1 otáčku) uvolněte pojišťovací šroub na ručním řídícím ventilu (6) a otáčejte ventilem doleva až nepůsobí žádný odpor pružiny řídícího ventilu uvolněte kontramatku na škrtícím ventilu (5) 4.3. Odvzdušnění velmi pomalu a jen částečně otevřete šoupě na vstupní straně ventilu, ventil se začne plnit vodou a vzduch začne unikat z ventilové komory a z řídícího vedení nedotaženými spoji (4.2.) jakmile unikne všechen vzduch z ventilové komory, dotáhněte zátku komory a šroubové spojení řídícího vedení Kontrola: Když trochu otevřete šoupě na výstupní straně ventilu, musí být ventil uzavřen nebo musí zavřít. Šoupě na výstupní straně zase uzavřete. Pokud ventil nezavře, opakujte kroky v bodu 4.2., zejména zkontrolujeme odvzdušnění řídícího potrubí. Řádné odvzdušnění celého ventilu je základní podmínkou funkce Seřízení kulový kohout (2C) pomalu otevřete (ventil se otevře a naplní se část na výstupní straně ventilu, pak se ventil znovu uzavře) šoupě na výstupní straně ventilu pomalu a po krocích otevřete (jakmile se naplní výstupní strana, tak ventil znovu uzavře), pomalé otvírání je nutné pro stabilizaci hydraulického systému pomalu a po krocích úplně otevřete šoupě i na vstupní straně ventilu při očekávaném průtoku vody ventilem nastavte pomocí řídícího ventilu požadovaný výstupní tlak (otáčením řídícího ventilu doprava tlak na výstupní straně ventilu stoupá). 5 02/2012

6 Upozornění: Po každé polovině otáčky ručním kolečkem je nutné chvilku počkat, až se hydraulický systém stabilizuje. Potom prověřte výstupní tlak na manometru. Je-li požadovaný tlak (průtočný nebo statický) nastaven, dotáhněte šroub na ručním kolečku řídícího ventilu, zajišťující samovolné uvolnění Nastavení reakční rychlosti Nepracuje-li ventil tiše, nebo mění-li se tlak v potrubí, můžete ventil seřídit pomocí škrtícího ventilu. Šroubovákem pomalu otáčejte seřizovacím šroubem ve směru hodinových ručiček, až ventil začne pracovat tiše. Potom dotáhněte kontramatku. Pozor: Seřizovací šroub musí být stále minimálně o jednu otáčku povolen, jinak by ventil neotevíral Zkouška těsnosti HAWIDO ventily jsou již ve výrobním závodě odzkoušeny na těsnost a funkčnost. Při uvádění do provozu je však s některými součástmi manipulováno, proto je nutné překontrolovat těsnost a spoje dotáhnout, popřípadě srovnat těsnění. 5. Příslušenství K ventilu může být na požadavek dodáno následující příslušenství: Ukazatel polohy Magnetický snímač polohy - jedno nebo dvou polohový Mechanický omezovač otevření ventilu Pružinový posilovač otevírání Elektro ovládání uzavření otevření ventilu 6 02/2012

7 6. Poruchy chodu ventilu Závada Možná příčina Opatření Ventil nepracuje Zavzdušnění řídícího potr. Odvzdušnění ventilu a řídícího potrubí Ventil propouští tlak Škrtící ventil ucpán Šroub škrtícího ventilu úplně vyšroubovat a zašroubovat, pak ho znovu nastavit Filtr v řídícím potrubí ucpán Vyčistit filtr Vzduch v řídícím vedení nebo Odvzdušnit ventil ve ventilové komoře Vázne chod vřetene membrány Požádat o pomoc servis Hawle Hlučný provoz ventilu Nepříznivé provozní podmínky Změnit výstupní tlak o cca 0,1-0,2 bar. Škrtící ventil nepatrně otevřít nebo přivřít. Požádat o pomoc servis Hawle. Nesprávná velikost ventilu Zjistit provozní podmínky a požádat servis Hawle o správné určení velikosti ventilu Neklidná činnost Nesprávně seřízený Nastavit znovu reakční rychlost škrtící ventil pomocí škrtícího ventilu Není dosahován Vadný manometr Kontrola a výměna manometru původní výstupní tlak Změna provozních podmínek Znovu seřídit pracovní podmínky ventilu Ventil neotvírá Škrtící ventil ucpán Šroub škrtícího ventilu úplně nebo příliš uzavřen vyšroubovat a zašroubovat, pak ho znovu nastavit 7. Údržba 7.1. Obecně Dlouhodobými zkušenostmi s membránovými ventily je prokázána jejich dlouhodobá spolehlivost. Přesto je ale nutná jejich pravidelná údržba. Instalaci, servis, údržbu, záruční a pozáruční servis provádí servisní středisko HAWLE SERVIS. 7 02/2012

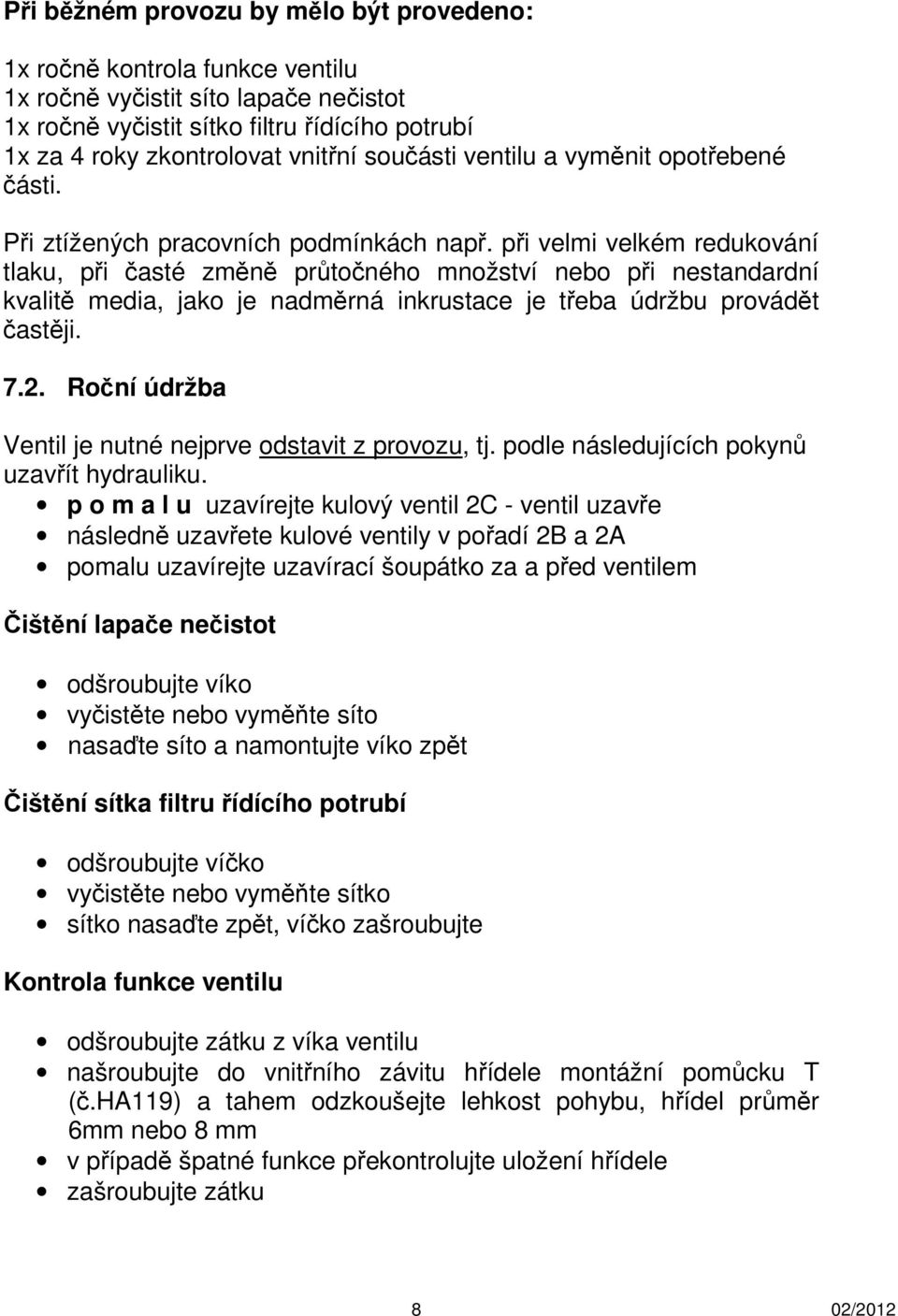

8 Při běžném provozu by mělo být provedeno: 1x ročně kontrola funkce ventilu 1x ročně vyčistit síto lapače nečistot 1x ročně vyčistit sítko filtru řídícího potrubí 1x za 4 roky zkontrolovat vnitřní součásti ventilu a vyměnit opotřebené části. Při ztížených pracovních podmínkách např. při velmi velkém redukování tlaku, při časté změně průtočného množství nebo při nestandardní kvalitě media, jako je nadměrná inkrustace je třeba údržbu provádět častěji Roční údržba Ventil je nutné nejprve odstavit z provozu, tj. podle následujících pokynů uzavřít hydrauliku. p o m a l u uzavírejte kulový ventil 2C - ventil uzavře následně uzavřete kulové ventily v pořadí 2B a 2A pomalu uzavírejte uzavírací šoupátko za a před ventilem Čištění lapače nečistot odšroubujte víko vyčistěte nebo vyměňte síto nasaďte síto a namontujte víko zpět Čištění sítka filtru řídícího potrubí odšroubujte víčko vyčistěte nebo vyměňte sítko sítko nasaďte zpět, víčko zašroubujte Kontrola funkce ventilu odšroubujte zátku z víka ventilu našroubujte do vnitřního závitu hřídele montážní pomůcku T (č.ha119) a tahem odzkoušejte lehkost pohybu, hřídel průměr 6mm nebo 8 mm v případě špatné funkce překontrolujte uložení hřídele zašroubujte zátku 8 02/2012

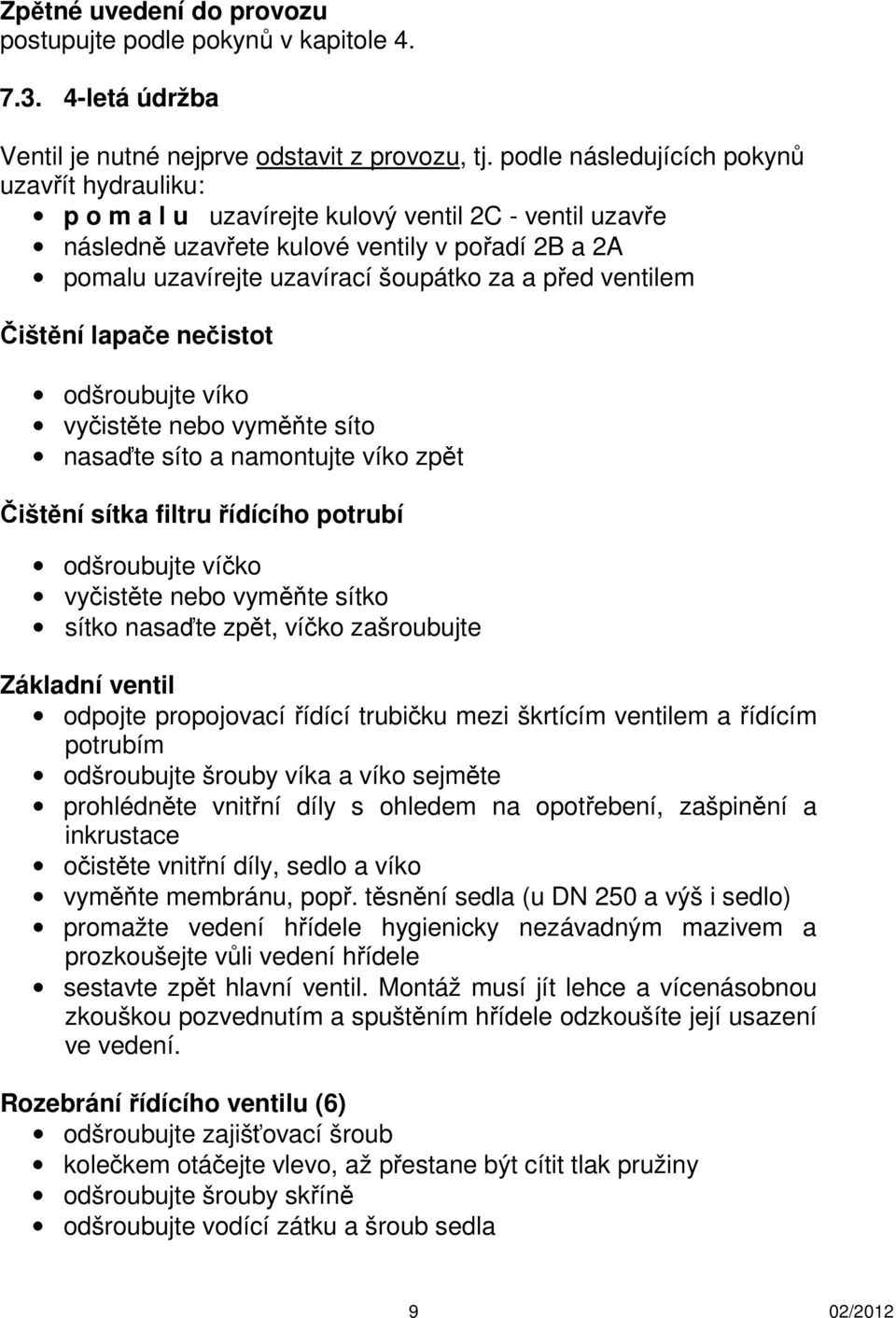

9 Zpětné uvedení do provozu postupujte podle pokynů v kapitole letá údržba Ventil je nutné nejprve odstavit z provozu, tj. podle následujících pokynů uzavřít hydrauliku: p o m a l u uzavírejte kulový ventil 2C - ventil uzavře následně uzavřete kulové ventily v pořadí 2B a 2A pomalu uzavírejte uzavírací šoupátko za a před ventilem Čištění lapače nečistot odšroubujte víko vyčistěte nebo vyměňte síto nasaďte síto a namontujte víko zpět Čištění sítka filtru řídícího potrubí odšroubujte víčko vyčistěte nebo vyměňte sítko sítko nasaďte zpět, víčko zašroubujte Základní ventil odpojte propojovací řídící trubičku mezi škrtícím ventilem a řídícím potrubím odšroubujte šrouby víka a víko sejměte prohlédněte vnitřní díly s ohledem na opotřebení, zašpinění a inkrustace očistěte vnitřní díly, sedlo a víko vyměňte membránu, popř. těsnění sedla (u DN 250 a výš i sedlo) promažte vedení hřídele hygienicky nezávadným mazivem a prozkoušejte vůli vedení hřídele sestavte zpět hlavní ventil. Montáž musí jít lehce a vícenásobnou zkouškou pozvednutím a spuštěním hřídele odzkoušíte její usazení ve vedení. Rozebrání řídícího ventilu (6) odšroubujte zajišťovací šroub kolečkem otáčejte vlevo, až přestane být cítit tlak pružiny odšroubujte šrouby skříně odšroubujte vodící zátku a šroub sedla 9 02/2012

10 vyměňte membránu, popř. těsnění sedla proveďte vizuální kontrolu dílů a případně je vyměňte zpětně sestavte řídící ventil zpětně namontujte propojovací řídící potrubí Kontrola funkce škrtícího ventilu (5) uvolněte kontramatku zašroubujte seřizovací šroub a následně jej vyšroubujte až na doraz několika otáčkami zpět šroub zašroubujte - tento úkon musí jít lehce Pozor: škrtící ventil nesmí být rozebrán, protože se již nedá zpět smontovat. Zpětné uvedení do provozu: překontrolujte řádné dotažení všech spojů postup na znovuuvedení do provozu je shodný s kapitolou Náhradní díly Dle potřeby je možné objednat u společnosti HAWLE potřebné náhradní díly. Objednávku je třeba přesně specifikovat následovně: obj.č. vždy naleznete v tabulkách v jednotlivých odděleních v tomto manuálu, popř. uvádějte jeho technické parametry a tlaky uveďte, k jakému ventilu objednaný náhradní díl požadujete (hlavní ventil, řídící ventil) a počet kusů 8. Záruční podmínky Při reklamaci nebo požadavku na servis ventilu je nutné předložit záruční list, vystavený firmou HAWLE ARMATURY spol. s r.o. ČR. Instalaci, servis, údržbu a záruční opravy ventilů musí provádět pracovník servisního střediska HAWLE ARMATURY spol. s r.o. Neoprávněný nebo nekvalifikovaný zásah do ventilu nebude uznán při reklamaci. Záruka na funkci ventilu se vztahuje pouze na případy, kdy jsou zajištěny požadované provozní podmínky, na které byl ventil navržen. Záruka na provoz ventilu se poskytuje na dobu 24 měsíců od potvrzeného dne uvedení do provozu jsou-li dodrženy provozní podmínky na které byl ventil navržen. Záruka na litinové díly se poskytuje na 10 let v případě dodržení provozních podmínek (nebude překročena rychlost proudění ve ventilu) /2012

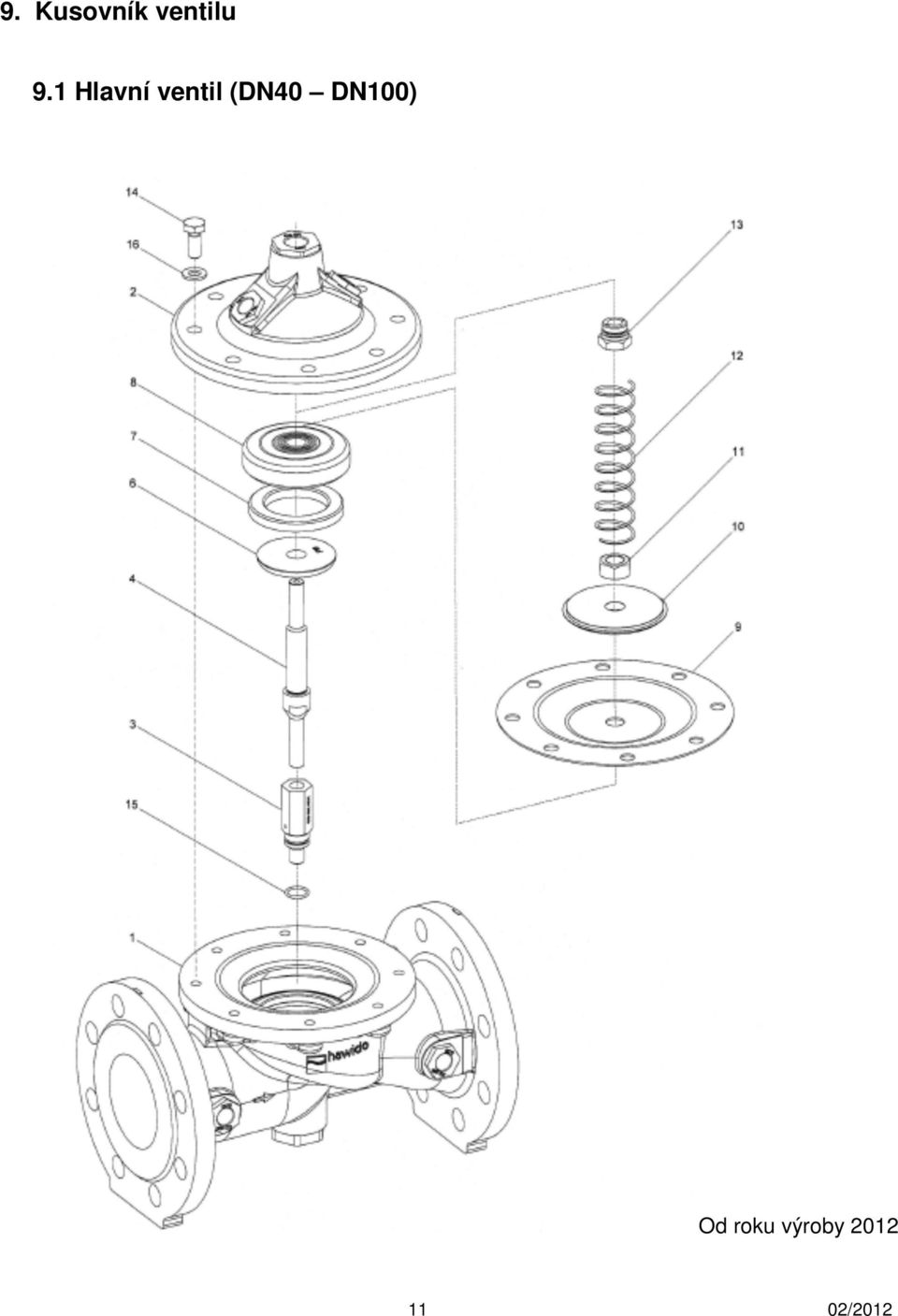

11 9. Kusovník ventilu 9.1 Hlavní ventil (DN40 DN100) Od roku výroby /2012

12 9.1 Hlavní ventil (DN40 DN250) DN do roku výroby /2012

13 9.1. Hlavní ventil Poz Popis Material Objednací číslo DN 40 DN 50 DN 65 DN 80 DN Skříň GGG 40 HA HA HA HA HA Víko GGG 40 HA HA HA HA HA Tělo vedení osy ** Nerez HA HA HA HA HA Zátka vedení osy Bronz HA HA HA HA HA Osa Nerez HA HA HA HA HA Sedlo Nerez * * * * * 6 Protisedlo Nerez HA HA HA HA HA Těsnění EPDM HA HA HA HA HA Nosič těsnění Nerez HA HA Nosič těsnění GG HA HA HA Membrána PN10/16 EPDM HA HA HA HA HA Membrána PN25 EPDM HA HA HA HA HA Přítlačný kroužek Nerez HA HA Přítlačný kroužek GGG HA HA HA Matice Nerez HA HA HA HA HA Pero Nerez HA HA HA HA HA Tužší pero pro rohové provedení Nerez HA HA HA HA HA Vedení osy ve víku Nerez HA HA HA HA HA Vedení osy ve víku Bronz HA HA HA HA HA Šroub Nerez HA HA HA HA HA O-kroužek NBR HA HA HA HA HA O-kroužek ** NBR HA HA HA HA HA Podložka Nerez HA HA HA HA HA * nevyměňuje se ** nové provedení ventilu v DN (nerezové spoje) od roku výroby /2012

14 9.1. Hlavní ventil Poz Popis Material Objednací číslo DN 125 DN 150 DN 200 DN 200^ DN 250 DN250^ 1 Skříň GGG 40 HA HA HA HA HA HA Víko GGG 40 HA HA HA HA HA HA Zátka s vedením osy Bronz HA HA HA HA HA HA Osa Nerez HA HA HA HA HA HA Sedlo Nerez * * * * HA HA Protisedlo Nerez HA HA HA HA HA HA Těsnění EPDM HA HA HA HA HA HA Nosič těsnění GG 25 HA HA HA HA HA HA Membrána PN10/PN16 EPDM HA HA HA HA HA Membrána PN25 CR HA HA HA HA Přítlačný kroužek GGG 40 HA HA HA HA HA HA Matice Nerez HA HA HA HA HA HA Pero Nerez HA HA HA HA HA HA Tužší pero pro rohové provedení 13 Vedení osy ve víku pro tužší pero Nerez HA HA HA HA Nerez HA HA HA HA HA HA Vedení osy ve víku Bronz HA HA Šroub Nerez HA HA HA HA HA HA O-kroužek NBR HA HA HA HA HA HA Podložka Nerez HA HA HA HA HA HA Těsnění sedla NBR HA HA Šroub Nerez HA HA * - nevyměňuje se, - PN 10, ^ - PN /2012

15 9.2. Řídící ventil 15 02/2012

16 9.2. Řídící ventil Poz. Popis Material Objednací číslo PN16/25 1 Skříň RG 5 HA Zvon RG 5 HA Sedlo Nerez HA Třmen Nerez HA O-kroužek NBR HA Nosič těsnění Nerez/NBR HA O-kroužek NBR HA Vodící zátka Bronz HA Membrána EPDM HA Přítlačný kroužek Bronz HA Pérová podložka Nerez HA Matice Nerez HA Těsnění Fiber HA Přítlačný šroub Nerez HA Přítlačná matice Bronz HA Regulační šroub PV 30 HA Zajišťovací šroub Nerez HA Šroub-imbus Nerez HA * Pero Nerez HA Pero pro dlouhé vedení / nižší tuhost Nerez HA Regulační rozsah Řídící ventil (standard) 1,5-12 bar HA Řídící ventil (dlouhé vedení) 0,2-5 bar HA * - POZOR je nutné dodržet shodnou tuhost pružiny (barevné označení) 16 02/2012

17 9.3. Řídící potrubí HAWIDO 1500 STANDARD DN /2012

18 9.3. Řídící potrubí HAWIDO 1500 STANDARD DN /2012

19 9.3 Řídící potrubí HAWIDO STANDARD DN /2012

20 9.3 Řídící potrubí HAWIDO 1500 STANDARD DN Poz Popis Material Objednací číslo DN 40 DN 50 DN 65 DN 80 DN Těsnění NBR HA HA HA HA HA Clona Nerez HA HA HA HA HA Šroubení Nerez HA HA HA HA HA Přechodka Nerez HA HA HA HA HA Redukce Nerez HA HA HA HA HA Spojka Nerez HA HA HA HA Koleno Nerez HA HA HA HA HA Koleno vni-vni Nerez HA HA HA HA HA T - kus Nerez HA HA HA HA HA Zátka Nerez HA HA HA HA HA Zátka Nerez HA HA HA HA HA Kulový kohout Nerez HA HA HA HA HA Filtr Nerez HA HA HA HA HA Škrtící ventil Mosaz HA HA HA HA HA Manometr* Nerez HA0600 xxx xxx HA0600 xxx xxx HA0600 xxx xxx HA0600 xxx xxx HA0600 xxx xxx 17 Trubka se závity Nerez HA HA HA HA HA Trubka se závity Nerez HA HA HA HA HA Trubka se závity Nerez HA HA HA HA HA Trubka Nerez HAD12x1.5 HAD12x1.5 HAD12x1.5 HAD12x1.5 HAD12x Hlavní ventil - HA HA HA HA HA Řídící ventil - HA HA HA HA HA Sítko filtru Nerez HA HA HA HA HA Těsnění filtru POM HA HA HA HA HA /28/29 Zátka filtru Nerez HA HA HA HA HA * Tlakový rozsah (0-6 bar; 0-10 bar; 0-16 bar, 0-25 bar, 0-40 bar) 20 02/2012

21 9.3 Řídící potrubí HAWIDO 1500 STANDARD DN Poz. Popis Material Objednací číslo DN 125 DN 150 DN 200 DN 250/300 1 Těsnění NBR HA HA HA HA Clona Nerez HA HA HA HA Šroubení Nerez HA HA HA HA Přechodka Nerez HA HA HA HA Redukce Nerez HA HA HA HA Spojka Nerez Koleno Nerez HA HA HA HA Koleno vni-vni Nerez HA HA HA HA T - kus Nerez HA HA HA HA Zátka Nerez HA HA HA HA Zátka Nerez HA HA HA HA Kulový kohout Nerez HA HA HA HA Filtr Nerez HA HA HA HA Škrtící ventil Mosaz HA HA HA HA Manometr* Nerez HA0600 xxx xxx HA0600 xxx xxx HA0600 xxx xxx HA0600 xxx xxx 17 Trubka se závity Nerez HA HA HA Trubka se závity Nerez HA HA HA HA Trubka se závity Nerez HA HA HA HA Trubka Nerez HAD12x1.5 HAD12x1.5 HAD12x1.5 HAD12x Hlavní ventil - HA HA HA HA Řídící ventil - HA HA HA HA Sítko filtru Nerez HA HA HA HA Těsnění filtru POM HA HA HA HA /28/29 Zátka filtru Nerez HA HA HA HA * Tlakový rozsah (0-6 bar; 0-10 bar; 0-16 bar, 0-25 bar, 0-40 bar) 21 02/2012

22 9.3 Řídící potrubí HAWIDO 1500 STANDARD Číslo Popis 0130 Těsnění Obrázek Rozměr Obj. číslo INOX/NBR 1/2" INOX/NBR 3/4" HA HA Přechodka Armaturenanschluss (bestehend aus Anschlussmutter und Klemmring) DN 12 Inox Podpěrné pouzdro INOX d4 6 INOX d12 9 INOX d12 10 HA HA HA Svěrný kroužek d6 INOX d12 INOX d8-6 INOX HA HA HA Clona 0311 Spojka se šroubením 0323 Přímá spojka d12 INOX Ø 0.6 mm d12 INOX Ø 0.9 mm d12 INOX Ø 1.2 mm d12 INOX Ø 1.5 mm d12 INOX Ø 1.9 mm d12 INOX Ø 2.4 mm d12 INOX Ø 3.1 mm DN 12-3/8" INOX DN 12-1/2" INOX DN 6-1/8" INOX DN 6-1/4" INOX DN 6-3/8" INOX DN 6 INOX DN 12 INOX HA HA HA HA HA HA HA HA HA HA HA HA HA HA Spojka d12-3/8" HA Redukce d6 - d12 INOX HA Přechodka DN 10-3/8" INOX DN 12-3/8" INOX DN 12-1/2" INOX HA HA HA Přechodka DN 12-3/8" INOX /2012

23 0401 Trubka se závity 0411 Přechodka 3/8" INOX 1/2" INOX 3/4" INOX 1" INOX DN 6-1/8" INOX DN12-3/8" INOX HA HA HA HA HA HA Koleno 0451 Koleno DN 6-1/8" INOX DN6-1/4" INOX DN12-3/8" INOX DN18-1/2" INOX DN6 INOX DN12 INOX DN18 INOX HA HA HA HA HA HA HA Koleno vni-vni IG 3/8" - IG 3/8" INOX IG 1/2" - IG 1/2" INOX HA HA Koleno vni-vně IG 3/8" - AG 3/8" INOX IG 1/2" - AG 1/2" INOX IG 3/4" - AG 3/4" INOX HA HA HA T-kus d6 INOX d12 INOX d INOX HA HA HA Zátka AG 3/8" INOX AG 1/2" INOX HA HA Odvzdušňovací zátka AG 1/2" INOX AG 3/4" INOX HA HA Spojka d 1/8" INOX d 1/4" INOX d 3/8" INOX d 1/2" INOX d 3/4" INOX HA HA HA HA HA Kulový kohout DN 3/8" INOX HA Filtr Filtr INOX IG 3/8" Části: Sítko filtru INOX Zátka INOX Těsnění POM O-kroužek HA HA HA HA HA Škrtící ventil DN 3/8" Poniklovaná mosaz DN 3/8" INOX Škrtící ventil DN 3/8" Poniklovaná mosaz INOX IG 3/8" Typ B d 12 INOX IG 3/8" Typ B d 12 s delším vřetenem HA HA HA HA HA /2012

24 0570 Zpětný ventil DN 3/8" mosaz HA Manometr 0610 Solenoid 0620 Cívka AG 3/8" 0-6 bar AG 3/8" 0-10 bar AG 3/8" 0-16 bar AG 3/8" 0-25 bar AG 3/8" 0-40 bar AG 3/8" 0-60 bar Solenoid standardně otevřen 2/2 cestný ventil (pro 1795/96) Solenoid standardně zavřen 2/2 cestný ventil (pro 1795/96) Solenoid standardně otevřen 3/2 cestný ventil (pro 1703 do DN , 1706 PN 16 pro všechny DN) Solenoid standardně zavřen 3/2 cestný ventil (pro 1704 do DN 100, 1604) Solenoid standardně otevřen 2/2 cestný ventil (pro 1704 do DN , 1404, 1504) Solenoid standardně zavřen 2/2 cestný ventil (pro 1703 od DN 125, 1303, 1403, 1503, 1706 PN 25 od DN 125) Univerzální solenoid 3/2 cestný ventil (pro 1706 PN 25 do DN 100) Sada náhradních dílů Typ 322 H 73 Pro číslo ventilu HA Sada náhradních dílů Typ 321 H 13 Pro číslo ventilu HA Cívka pro střídavý proud s indikátorem napětí Cívka pro stejnosměrný proud s indikátorem napětí HA HA HA HA HA HA HA HA HA HA HA HA HA HA HA HA0620 xxx xxx HA0621 xxx xxx 0630 Zásuvka pro cívku Zásuvka pro cívku HA /2012

25 0652, 0653 Zásuvka Zásuvka pro solenoid Typ LBV 24 AC 8S, včetně 2m kabelu Zásuvka pro solenoid Typ LBV 48 AC 8S, včetně 2m kabelu Zásuvka pro solenoid Typ LBV 230 AC 8S, včetně 2m kabelu Zásuvka pro solenoid Typ LBV 24 DC 8S, včetně 2m kabelu HA HA HA HA Redukce AG 3/8" IG 1/8" INOX AG 3/8" IG 1/4" INOX AG 1/2" IG 3/8" INOX AG 3/4" IG 3/8" INOX AG 1" IG 1/8" INOX HA HA HA HA HA Trubka se závity AG 3/8" L = 30 mm INOX AG 3/8" L = 40 mm INOX AG 3/8" L = 50 mm INOX AG 3/8" L = 60 mm INOX AG 3/8" L = 70 mm INOX AG 3/8" L = 80 mm INOX AG 3/8" L = 110 mm INOX HA HA HA HA HA HA HA Redukce 0711 T-kus s vnitřními závity AG 3/8" - 1/8" AG 3/8" - 1/4" AG 1/2" - 3/8" AG 3/4" - 3/8" AG 1" - 3/8" IG 3/8" INOX IG 1/2" INOX HA HA HA HA HA HA HA Trubka 1187/1188 Opravná sada pro řídící potrubí d6 x 1mm INOX d12 x 1.5 mm INOX d15 x 1.5 mm INOX d18 x 1.5 mm INOX Od roku 2003 (řídící potrubí s lapačem nečsitot z mosazi) dimenze DN40 a 50 dimenze DN65 až 100 dimenze DN125 až 300 od sériového čísla (červenec 2003) dimenze DN40 a 50 dimenze DN65 až 100 dimenze DN125 až 300 HA HA HA HA HA HA HA HA HA HA SA.0 PA-trubička Polyamid trubka AD 6 mm, ID 4 mm Polyamid trubka AD 12 mm, ID 9 mm SA SA /2012

26 9.4. Optický ukazatel polohy 26 02/2012

27 9.4 Optický ukazatel polohy HAWIDO 1500 STANDARD Poz Popis Material Objednací číslo DN 40 DN 50 DN 65 DN 80 DN Ukazatel Nerez HA HA HA HA HA Dvojvsuvka ½ Nerez HA HA HA HA HA Těsnící kroužek ½ Ocel/NBR HA HA HA HA HA Pouzdro ukazatele Nerez HA HA HA HA HA Těsnění EPDM70 HA HA HA HA HA Měrka Sklo HA HA HA HA HA Zátka ½ Nerez HA HA HA HA HA Optický ukazatel polohy (komplet) HA HA HA HA HA Poz Popis Material Objednací číslo DN 125 DN 150 DN 200 DN 250 DN Ukazatel Nerez HA HA HA HA HA Reduk. Vsuvka ¾ Nerez HA HA HA HA HA Těsnící kroužek ¾ Ocel/NBR HA HA HA HA HA Pouzdro ukazatele Nerez HA HA HA HA HA Těsnění EPDM70 HA HA HA HA HA Měrka Sklo HA HA HA HA HA Zátka ½ Nerez HA HA HA HA HA Optický ukazatel polohy (komplet) HA HA HA HA HA /2012

28 10. Utahovací momenty Před montáží ventilu zkontrolujte utahovací momenty dle tabulku níže a promažte vhodným mazivem šrouby. DN Šroub SW Šroub M Třída Utahovací moment Standard Max M8 A2/A4/70 17 Nm M10 A2/A4/70 33 Nm 19 Nm 36 Nm M10 A2/A4/70* A4/80** 40 Nm 52 Nm 40 Nm 55 Nm M12 A2/A4/70* A4/80** 70 Nm 88 Nm 72 Nm 92 Nm M16 A2/A4/ Nm M20 A2/A4/ Nm M20 A2/A4/ Nm 172 Nm 285 Nm 285 Nm M20 A2/A4/70* A4/80** 235 Nm 380 Nm 240 Nm 380 Nm M16 A2/A4/70* A4/80** 174 Nm 220 Nm 174 Nm 230 Nm M20 A4/80** 380 Nm 380 Nm Utahovací moment Hlavní ventil Šroub SW Šroub M Třída Standard Max Šestihranný imbus spojení skříň/zvon 5 M6 A2/A4/70 8 Nm NAZ 10 M6 A2/A4/70 8 Nm 8,5 Nm 8,5 Nm * respektujte označení materiálu na hlavách šroubů A2 70 nebo A4 70! ** respektujte označení materiálu na hlavách šroubů A4 80! 28 02/2012

29 11. Certifikace 29 02/2012

30 30 02/2012

31 Poznámky: 31 02/2012
