1 Manuál Multitag čtečka 2005, Instalace ovladače pro USB port 2. Nastavení programu 2.1 DETEKCE portu 2.2. Nastavení ukládání čísla karty(cíl ukládaných dat) 2.3 Formát ukládaných dat 3 Automatický režim spolupráce s CardFive Program MTAG slouží pro čtení čísla čipové bezkontaktní karty. Umožňuje čtení čipů: Unique (EM 410x - proximity), Hitag1,2,S, Titan (EM4050), Q5 (5555), Orion (EM 4025). Číslo je načteno v číselném nebo hexadecimálním formátu, číslo je možno uložit. 1. Instalace ovladače USB portu čtečky USB verze: Po připojení čtečky do portu se zobrazí výzva pro instalaci ovladače, vybereme instalaci pro zkušené uživatele a vybereme adresář USB_driver. U čtečky s rozhraním RS232 není potřeba instalovat ovladač. Po spuštění aplikace se objeví 2.1 Detekce čtečky - PORT V programu je nutné nastavit(detekovat) port na kterém je čtečka připojena. Detekci je potřeba provést, pokud čtečku odpojíme a připojíme na jiný port.

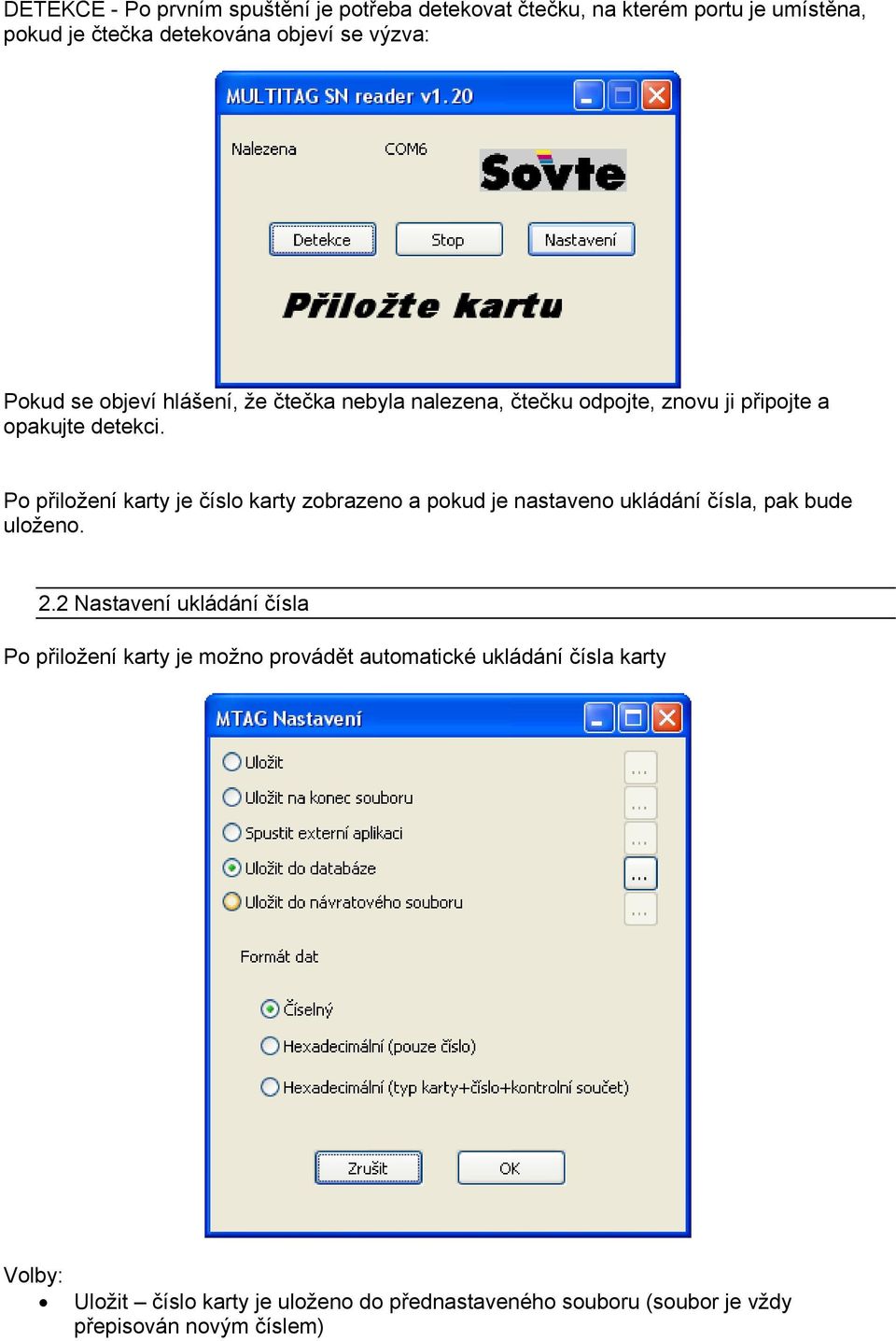

2 DETEKCE - Po prvním spuštění je potřeba detekovat čtečku, na kterém portu je umístěna, pokud je čtečka detekována objeví se výzva: Pokud se objeví hlášení, že čtečka nebyla nalezena, čtečku odpojte, znovu ji připojte a opakujte detekci. Po přiložení karty je číslo karty zobrazeno a pokud je nastaveno ukládání čísla, pak bude uloženo. 2.2 Nastavení ukládání čísla Po přiložení karty je možno provádět automatické ukládání čísla karty Volby: Uložit číslo karty je uloženo do přednastaveného souboru (soubor je vždy přepisován novým číslem)

3 Uložit na konec souboru číslo karty je uloženo do přednastaveného souboru(číslo je uloženo spolu s datem a časem, kdy karta byla přiložena každý záznam na nový řádek Spustit externí aplikaci po přiložení karty je spuštěna vybraná aplikace.exe a jako parametr programu je předáno číslo karty Uložit do databáze číslo je ukládáno do databáze registrované mezi ODBC zdroji dat. Je potřeba zadat: 1/ jméno datového zdroje ODBC 2/ uživatele 3/ heslo 4/ tabulku 5/ sloupec sériové číslo - do kterého bude číslo karty přidáno 6/ sloupec ID číslo primární klíč. Uložit do návratového souboru určeno pro předávání načteného sériového čísla programu CardFive Elite ve vybraném formátu. 2.3 Formát ukládaných dat Data je možno ukládat v jednom ze tří podporovaných formátů Číselný unikátní označení karty je zobrazeno v číselné reprezentaci Hexadecimální (pouze číslo) unikátní označení karty je zobrazeno v hexadecimální reprezentaci, není zahrnuto označení tagu Hexadecimální (typ karty+číslo+kontrolní součet) typ karty(tagu)+unikátní označení karty v hexadecimální reprezentaci+ kontrolní součet

4 3 Automatický režim Nastavení programu CardFive Propojení s databázovým zdrojem se provede kliknutím na volbu Contact Smart Card(nelze pak používat kontaktní čtečku čipových karet)-lze použít s programem CardFive Professional. U verze Cardfive Elite klikneme na volbu Contactless smart card. Command line: cesta a název aplikace pro čtení čísla (mtag.exe) na konci řádku musí být mezera Variable source číslo záznamu, do kterého se má zapsat číslo karty. (primární klíč tabulky). Při připojování databázového zdroje je nutno používat pouze jednu tabulku(stejnou, jaká je nastavená v programu mtag.exe (ukládání do databáze). Pokud je potřeba používat dvě různé tabulky(jednu pro načítání dat pro potisk a druhou pro ukládání čísel karet, je potřeba v obou tabulkách mít sloupec(sloužící jako primární klíč)pomocí něhož je zaručeno propojení záznamů mezi tabulkami. V programu mtag.exe nastavíme 1.tabulku, kam ukládat číslo, a sloupce primárního klíče V programu Cardfive nastavíme Variable source odbc- 2.tabulku, sloupec primárního klíče Continue print process: pokud aplikace mtag detekuje čtečku a nalezne kartu, vytvoří se soubor ret.ret, po jehož vytvoření Cardfive pokračuje proces s další kartou.

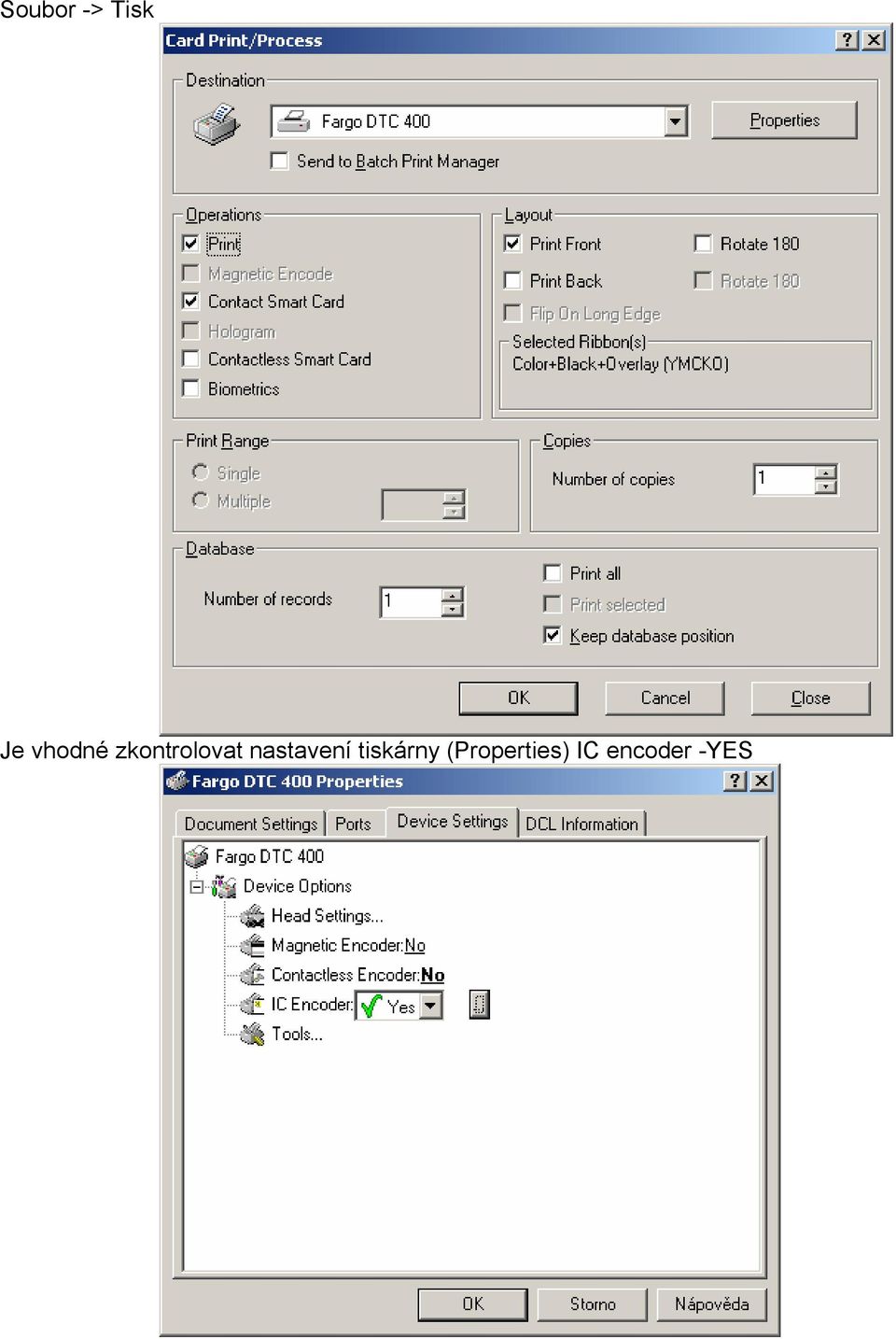

5 Soubor -> Tisk Je vhodné zkontrolovat nastavení tiskárny (Properties) IC encoder -YES

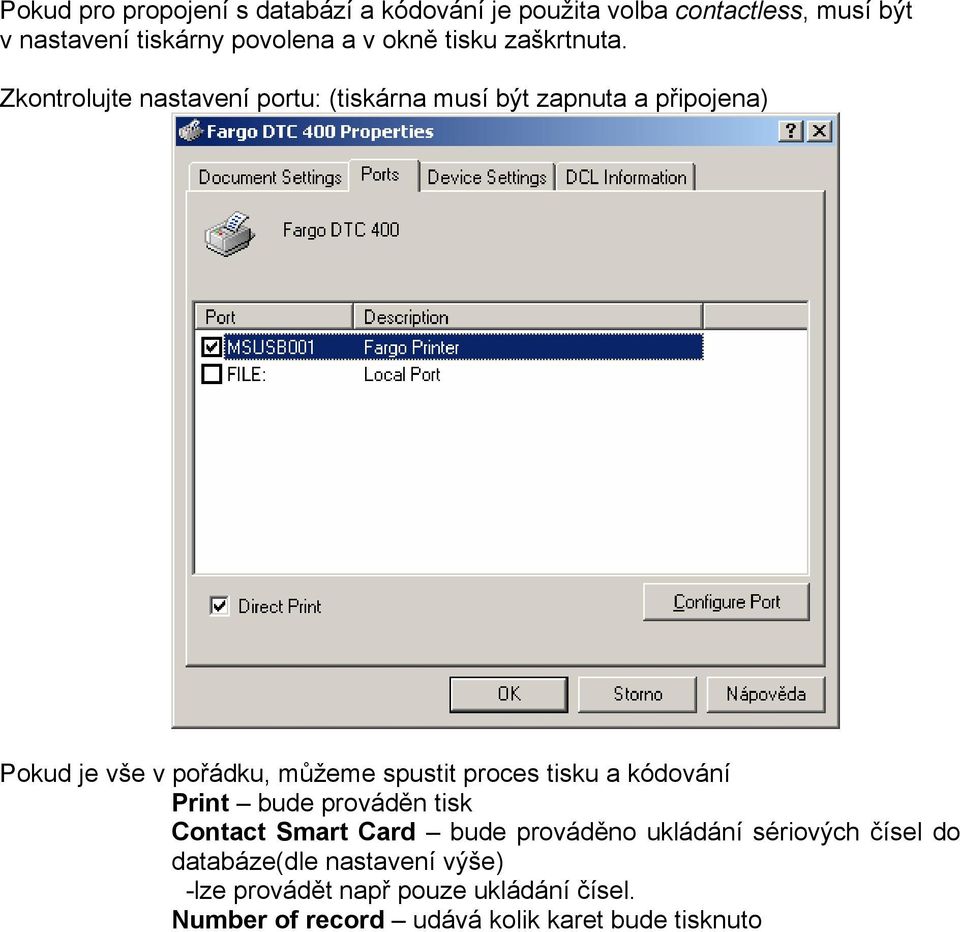

6 Pokud pro propojení s databází a kódování je použita volba contactless, musí být v nastavení tiskárny povolena a v okně tisku zaškrtnuta. Zkontrolujte nastavení portu: (tiskárna musí být zapnuta a připojena) Pokud je vše v pořádku, můžeme spustit proces tisku a kódování Print bude prováděn tisk Contact Smart Card bude prováděno ukládání sériových čísel do databáze(dle nastavení výše) -lze provádět např pouze ukládání čísel. Number of record udává kolik karet bude tisknuto

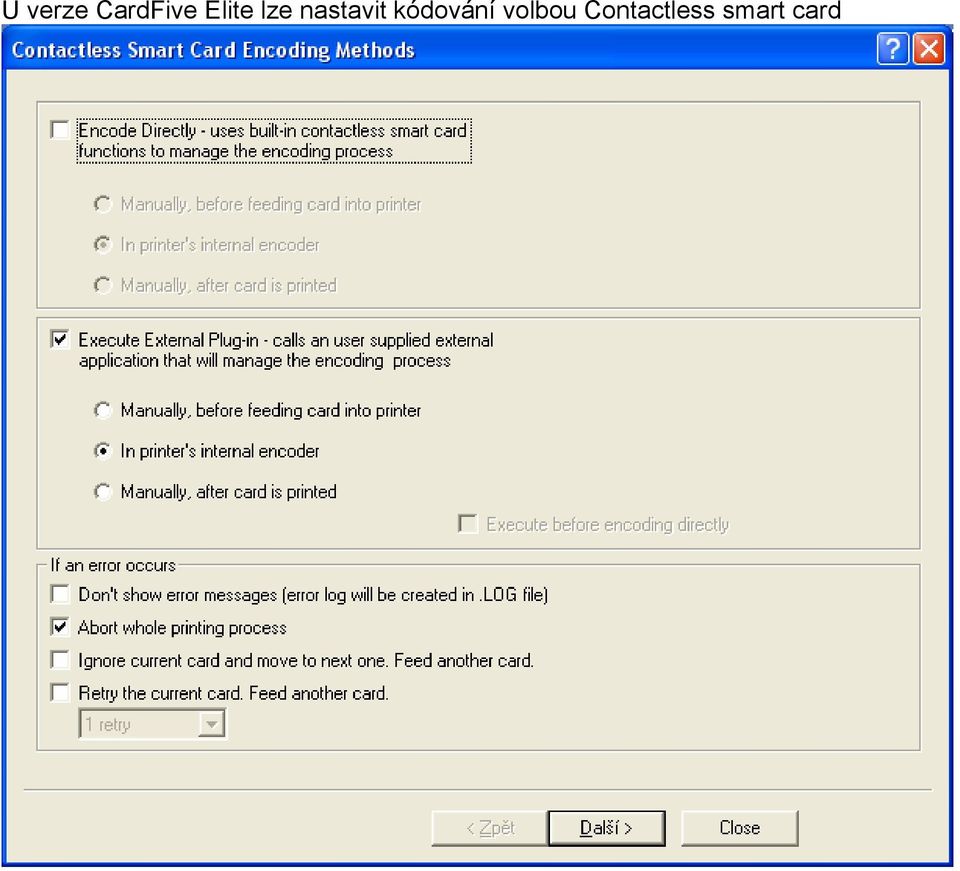

7 U verze CardFive Elite lze nastavit kódování volbou Contactless smart card

8 Command line: cesta a název aplikace pro čtení čísla (mtag.exe) na konci řádku musí být mezera Variable source číslo záznamu, do kterého se má zapsat číslo karty. (primární klíč tabulky). Při připojování databázového zdroje je nutno používat pouze jednu tabulku(stejnou, jaká je nastavená v programu mtag.exe (ukládání do databáze). Pokud je potřeba používat dvě různé tabulky(jednu pro načítání dat pro potisk a druhou pro ukládání čísel karet, je potřeba v obou tabulkách mít sloupec(sloužící jako primární klíč)pomocí něhož je zaručeno propojení záznamů mezi tabulkami. V programu mtag.exe nastavíme 1.tabulku, kam ukládat číslo, a sloupce primárního klíče V programu Cardfive nastavíme Variable source odbc- 2.tabulku, sloupec primárního klíče Check Return File <OK>: pokud aplikace mtag detekuje čtečku a nalezne kartu, vytvoří se soubor ret.ret, po jehož vytvoření Cardfive pokračuje proces s další kartou.

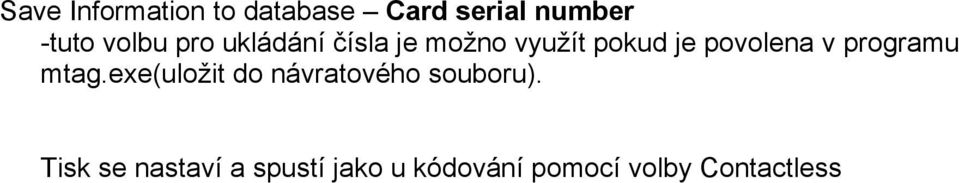

9 Save Information to database Card serial number -tuto volbu pro ukládání čísla je možno využít pokud je povolena v programu mtag.exe(uložit do návratového souboru). Tisk se nastaví a spustí jako u kódování pomocí volby Contactless
