Kódování karet MIFARE --CARDFIVE ELITE v 7.6--

Transkript

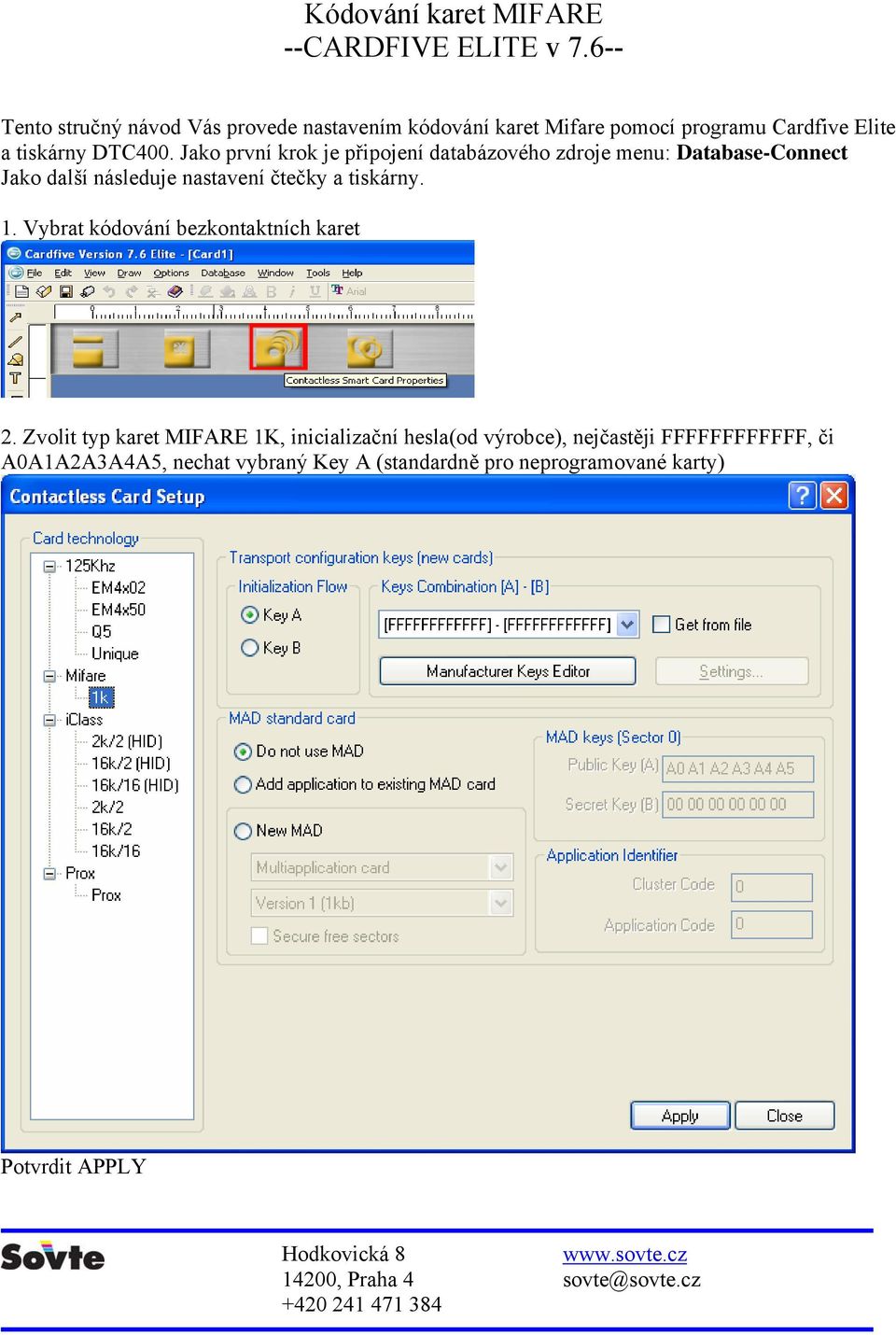

1 Kódování karet MIFARE --CARDFIVE ELITE v Tento stručný návod Vás provede nastavením kódování karet Mifare pomocí programu Cardfive Elite a tiskárny DTC400. Jako první krok je připojení databázového zdroje menu: Database-Connect Jako další následuje nastavení čtečky a tiskárny. 1. Vybrat kódování bezkontaktních karet 2. Zvolit typ karet MIFARE 1K, inicializační hesla(od výrobce), nejčastěji FFFFFFFFFFFF, či A0A1A2A3A4A5, nechat vybraný Key A (standardně pro neprogramované karty) Potvrdit APPLY

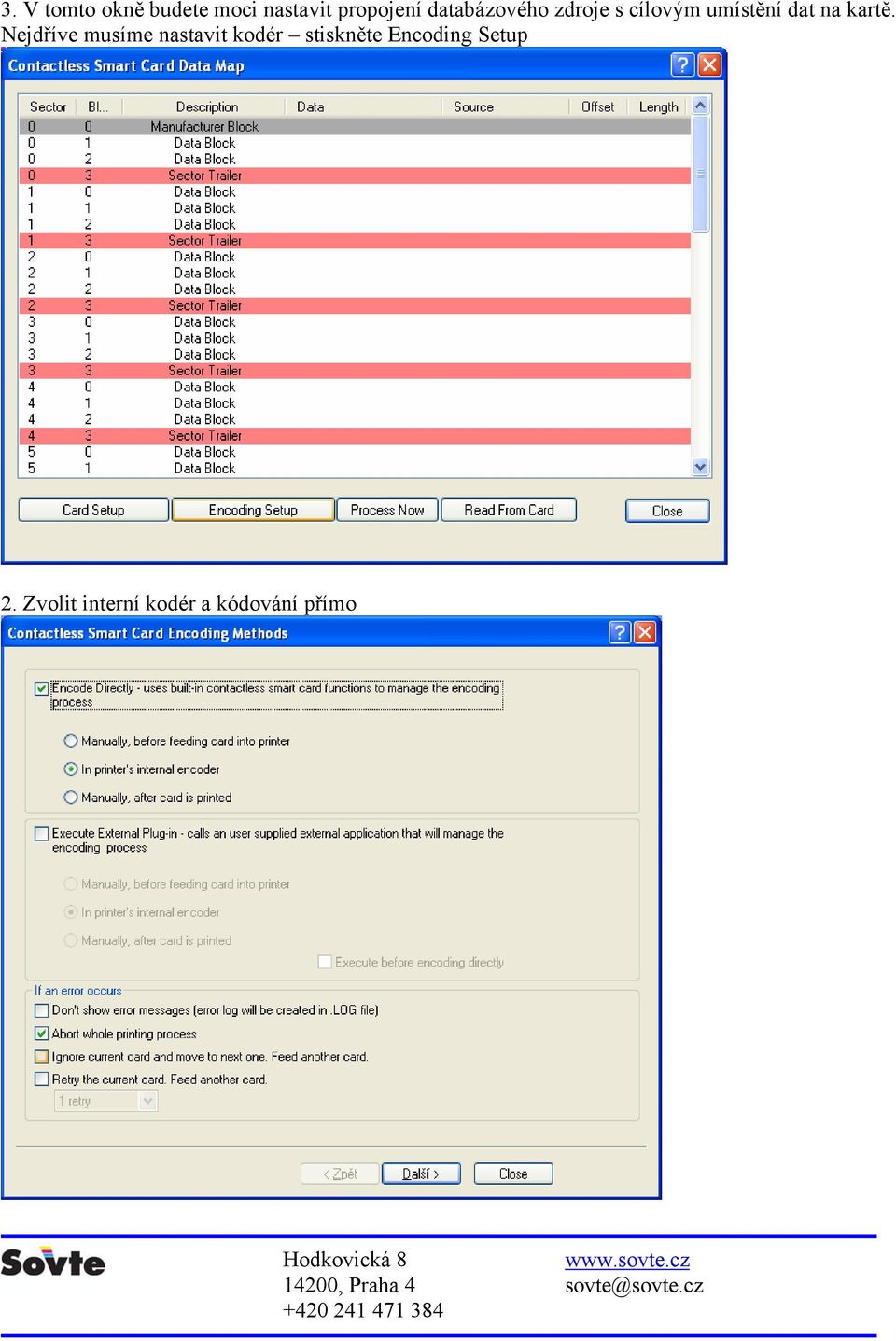

2 3. V tomto okně budete moci nastavit propojení databázového zdroje s cílovým umístění dat na kartě. Nejdříve musíme nastavit kodér stiskněte Encoding Setup 2. Zvolit interní kodér a kódování přímo

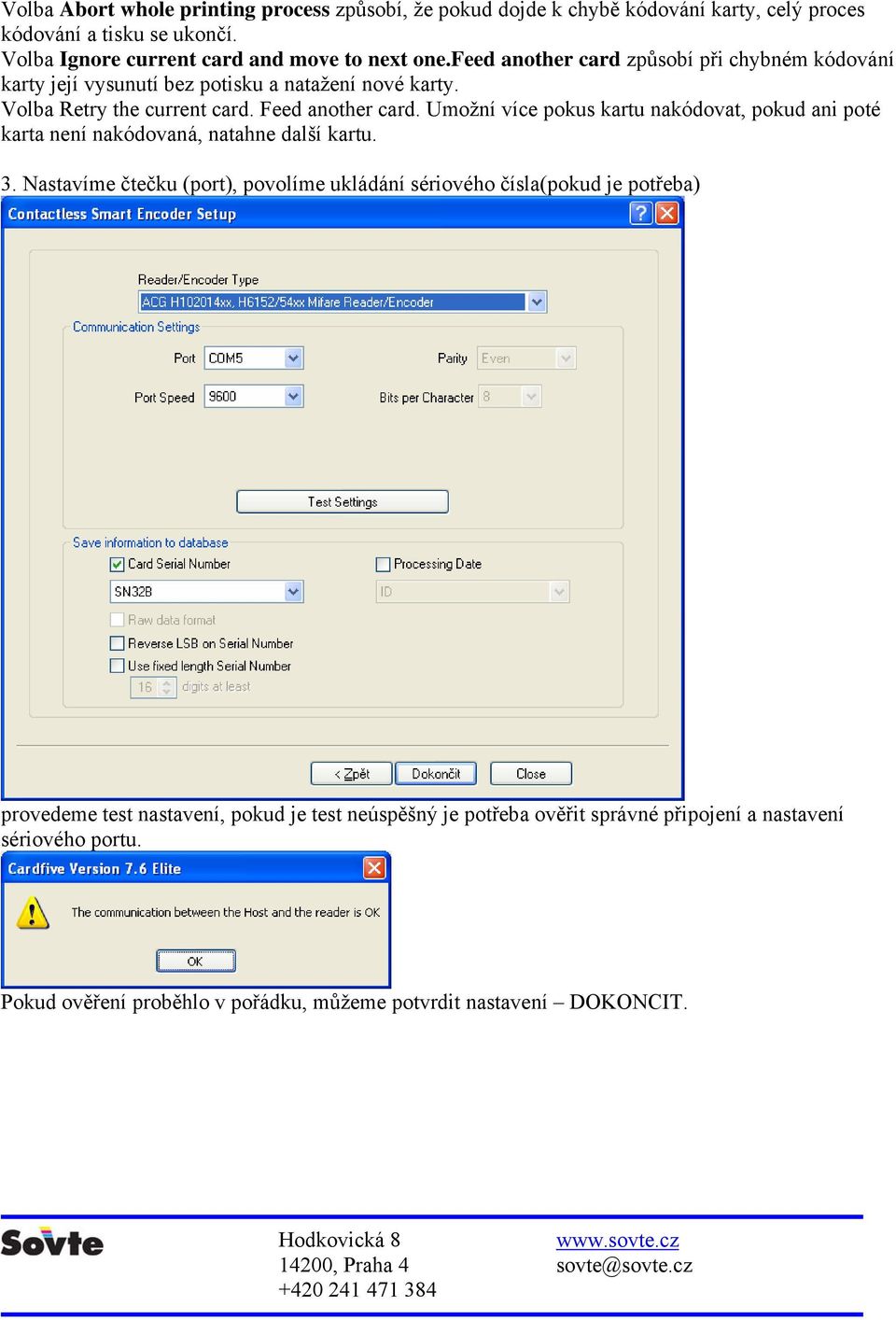

3 Volba Abort whole printing process způsobí, že pokud dojde k chybě kódování karty, celý proces kódování a tisku se ukončí. Volba Ignore current card and move to next one.feed another card způsobí při chybném kódování karty její vysunutí bez potisku a natažení nové karty. Volba Retry the current card. Feed another card. Umožní více pokus kartu nakódovat, pokud ani poté karta není nakódovaná, natahne další kartu. 3. Nastavíme čtečku (port), povolíme ukládání sériového čísla(pokud je potřeba) provedeme test nastavení, pokud je test neúspěšný je potřeba ověřit správné připojení a nastavení sériového portu. Pokud ověření proběhlo v pořádku, můžeme potvrdit nastavení DOKONCIT.

4 6. Propojení dat karty a databáze se provede v okně Propojení se vytvoří poklikáním na požadovaný řádek (sektor x, blok y)

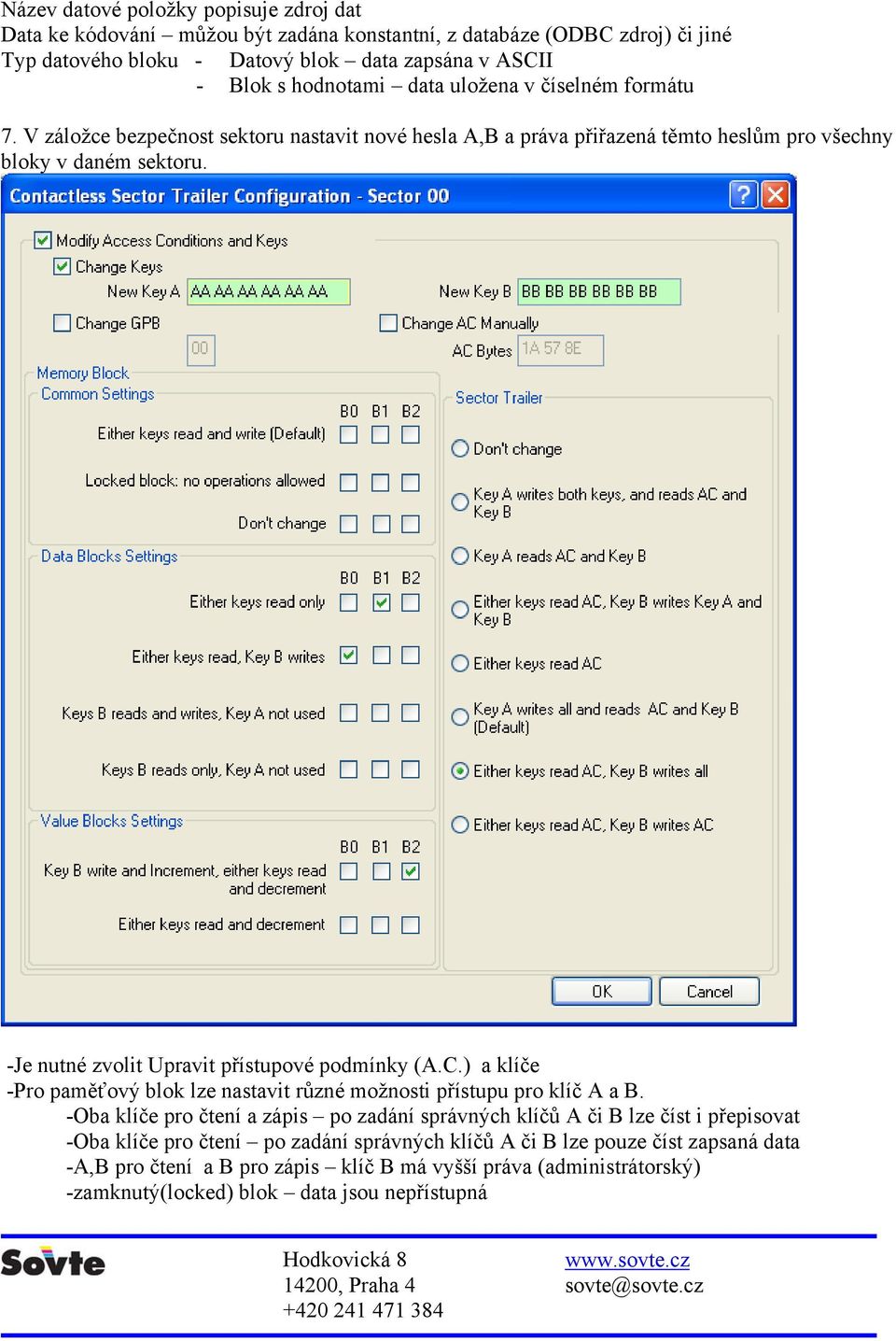

5 Název datové položky popisuje zdroj dat Data ke kódování můžou být zadána konstantní, z databáze (ODBC zdroj) či jiné Typ datového bloku - Datový blok data zapsána v ASCII - Blok s hodnotami data uložena v číselném formátu 7. V záložce bezpečnost sektoru nastavit nové hesla A,B a práva přiřazená těmto heslům pro všechny bloky v daném sektoru. -Je nutné zvolit Upravit přístupové podmínky (A.C.) a klíče -Pro paměťový blok lze nastavit různé možnosti přístupu pro klíč A a B. -Oba klíče pro čtení a zápis po zadání správných klíčů A či B lze číst i přepisovat -Oba klíče pro čtení po zadání správných klíčů A či B lze pouze číst zapsaná data -A,B pro čtení a B pro zápis klíč B má vyšší práva (administrátorský) -zamknutý(locked) blok data jsou nepřístupná

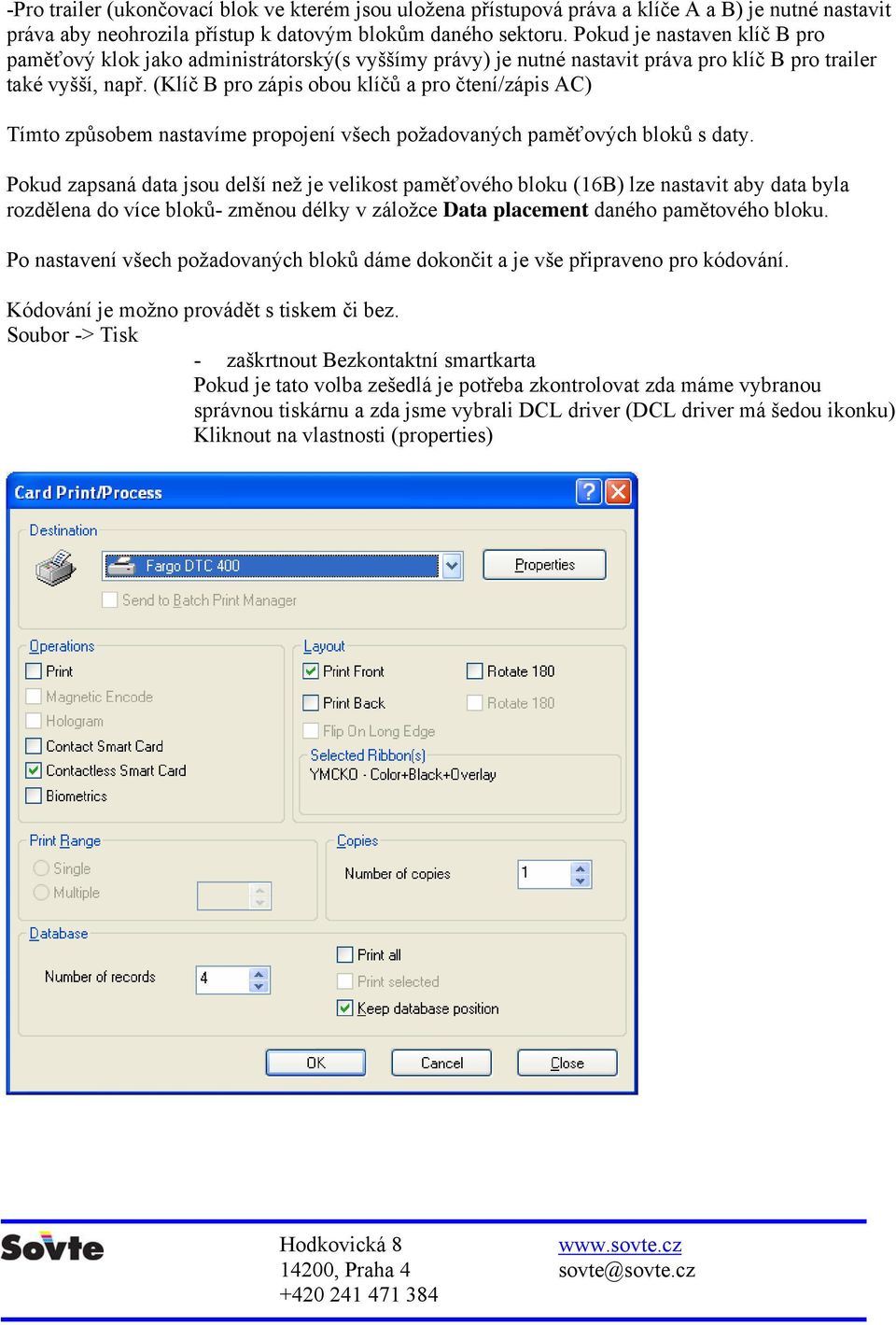

6 -Pro trailer (ukončovací blok ve kterém jsou uložena přístupová práva a klíče A a B) je nutné nastavit práva aby neohrozila přístup k datovým blokům daného sektoru. Pokud je nastaven klíč B pro paměťový klok jako administrátorský(s vyššímy právy) je nutné nastavit práva pro klíč B pro trailer také vyšší, např. (Klíč B pro zápis obou klíčů a pro čtení/zápis AC) Tímto způsobem nastavíme propojení všech požadovaných paměťových bloků s daty. Pokud zapsaná data jsou delší než je velikost paměťového bloku (16B) lze nastavit aby data byla rozdělena do více bloků- změnou délky v záložce Data placement daného pamětového bloku. Po nastavení všech požadovaných bloků dáme dokončit a je vše připraveno pro kódování. Kódování je možno provádět s tiskem či bez. Soubor -> Tisk - zaškrtnout Bezkontaktní smartkarta Pokud je tato volba zešedlá je potřeba zkontrolovat zda máme vybranou správnou tiskárnu a zda jsme vybrali DCL driver (DCL driver má šedou ikonku) Kliknout na vlastnosti (properties)

7 Zkontrolovat vobu Direct print. Tiskárna pokud je zapnutá, se objeví na portu MSUSB00x. A povolit kodér bezkontaktních karet. Volba Contactless Encoder povolí kódování bezkontaktních karet. Volba IC encoder povolí kódování kontaktních či bezkontaktních karet u tiskárny vybavené dvěma kodéry bezkontaktních karet. Nutné je také správné nastavení typu barevné pásky v záložce Dokument settings ribbon options.

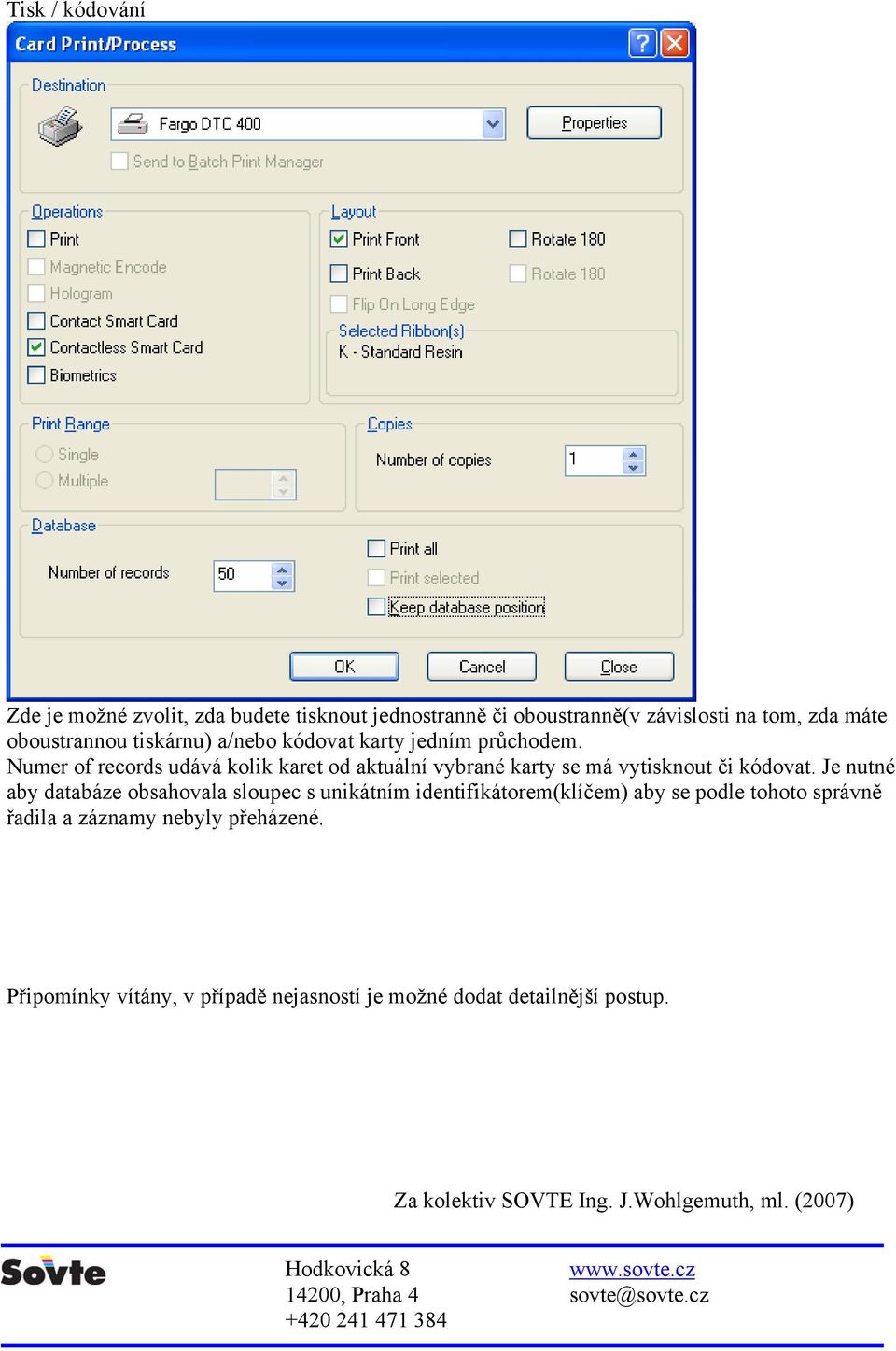

8 Tisk / kódování Zde je možné zvolit, zda budete tisknout jednostranně či oboustranně(v závislosti na tom, zda máte oboustrannou tiskárnu) a/nebo kódovat karty jedním průchodem. Numer of records udává kolik karet od aktuální vybrané karty se má vytisknout či kódovat. Je nutné aby databáze obsahovala sloupec s unikátním identifikátorem(klíčem) aby se podle tohoto správně řadila a záznamy nebyly přeházené. Připomínky vítány, v případě nejasností je možné dodat detailnější postup. Za kolektiv SOVTE Ing. J.Wohlgemuth, ml. (2007)
