Klimatizační zařízení typu split

Rozměr: px
Začít zobrazení ze stránky:

Download "Klimatizační zařízení typu split"

Transkript

1 Klimatizační zařízení typu split INSTALAČNÍ a SERVISNÍ MANUÁL Model: Popis: AS072XVERA AS092XVERA AS122XVERA AS182XVERA Vnitřní nástěnná klimatizační jednotka Vysoce energeticky efektivní Nastavitelná kompenzace teploty při topení Volná kombinace vnitřních jednotek až do hodnoty 135% výkonu vnější jednotky Nové ekologické chladivo R410a, nulové ODP, ochrana životního prostředí Pokročilá technologie, digitální frekvenční měnič Funkce Autorestart Skupinové ovládání, týdenní časovač provozu, kartový systém, centrální ovládání Funkce topení i při velmi nízkých teplotách (-15 C) Katalogové číslo HAIER: Katalogové číslo SOKRA: SYJS REV.4 MAN

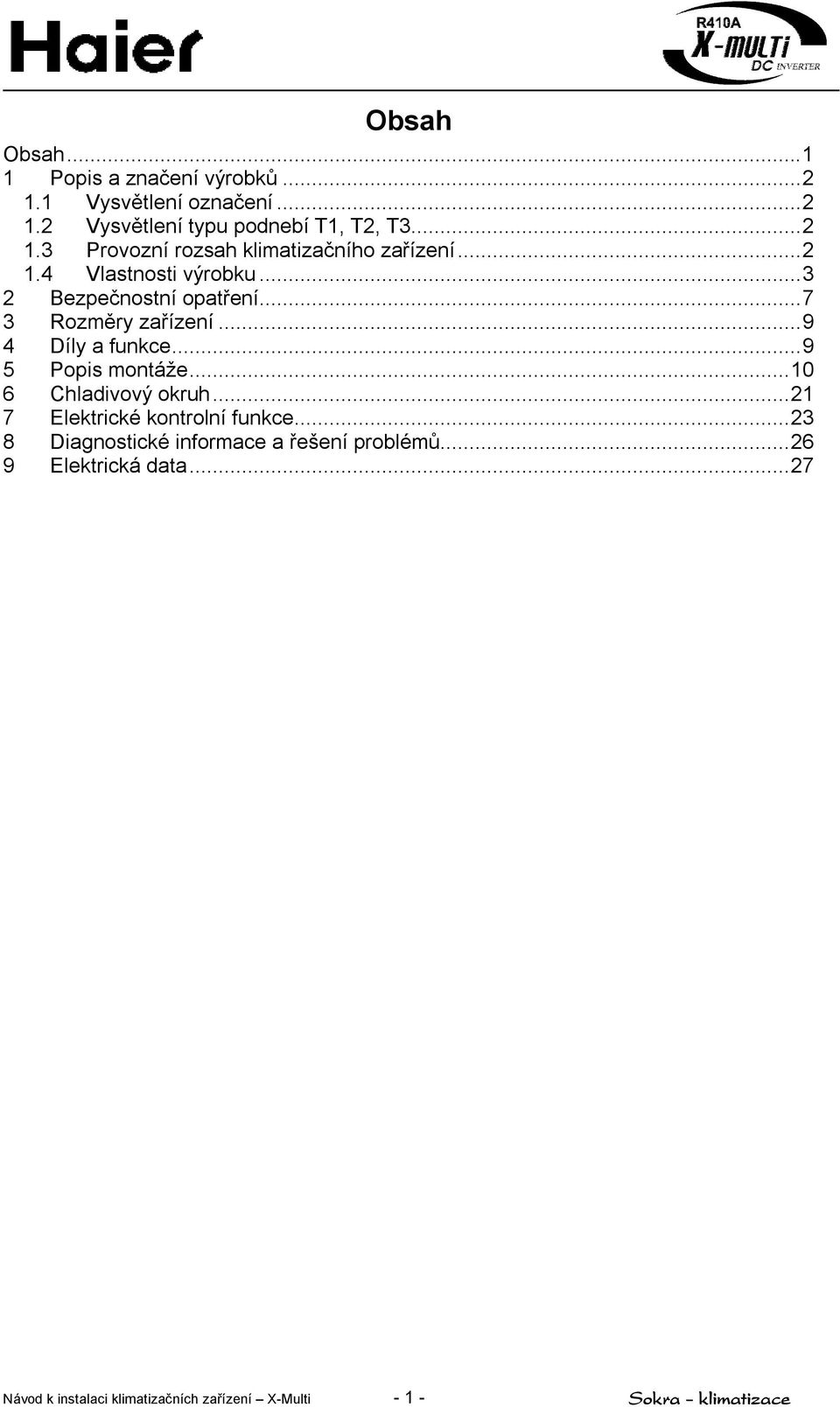

2 Obsah Obsah Popis a značení výrobků Vysvětlení označení Vysvětlení typu podnebí T1, T2, T Provozní rozsah klimatizačního zařízení Vlastnosti výrobku Bezpečnostní opatření Rozměry zařízení Díly a funkce Popis montáže Chladivový okruh Elektrické kontrolní funkce Diagnostické informace a řešení problémů Elektrická data...27 Návod k instalaci klimatizačních zařízení X-Multi Sokra - klimatizace

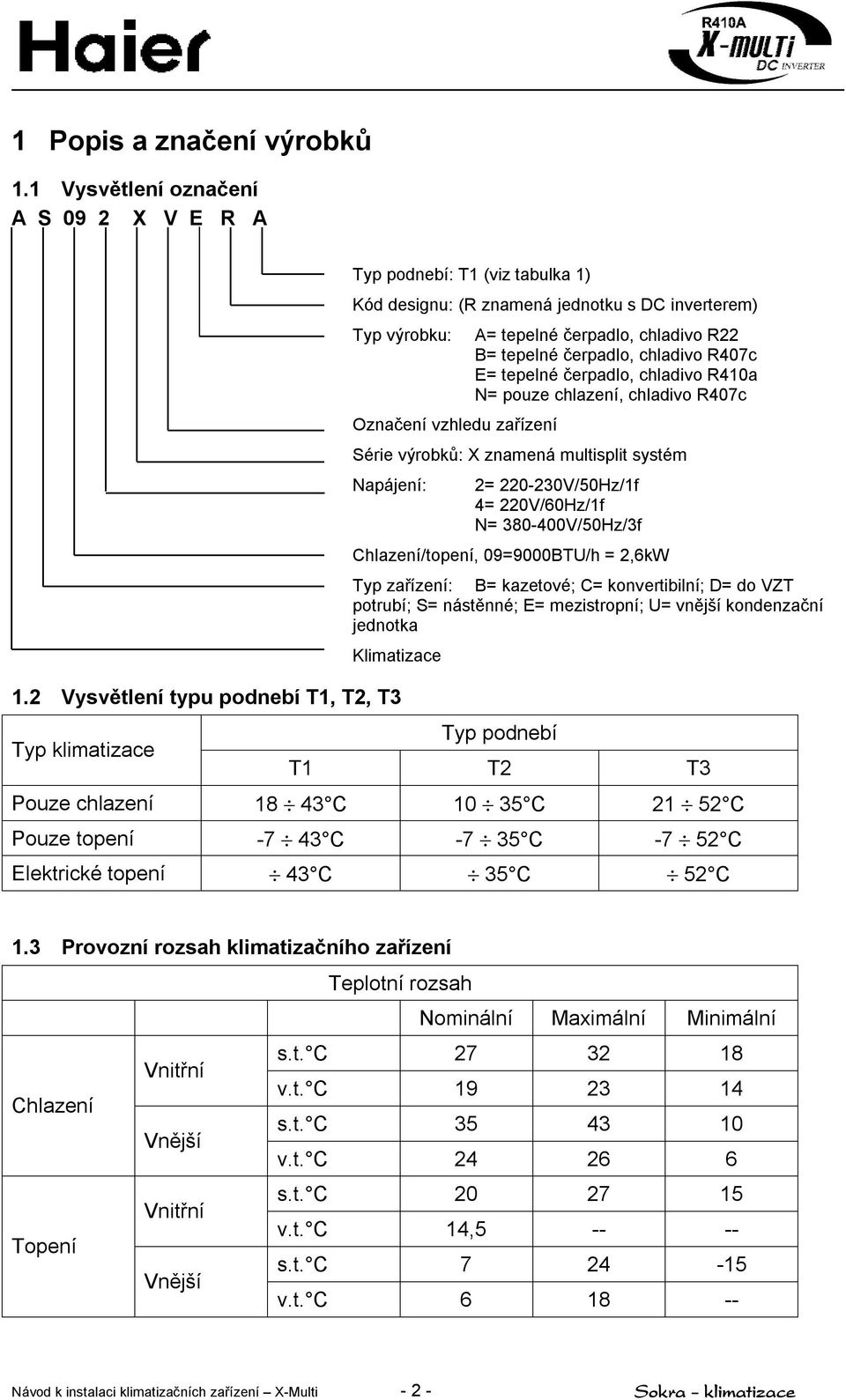

3 1 Popis a značení výrobků 1.1 Vysvětlení označení A S 09 2 X V E R A 1.2 Vysvětlení typu podnebí T1, T2, T3 Typ klimatizace Typ podnebí: T1 (viz tabulka 1) Kód designu: (R znamená jednotku s DC inverterem) Typ výrobku: Označení vzhledu zařízení A= tepelné čerpadlo, chladivo R22 B= tepelné čerpadlo, chladivo R407c E= tepelné čerpadlo, chladivo R410a N= pouze chlazení, chladivo R407c Série výrobků: X znamená multisplit systém Napájení: 2= V/50Hz/1f 4= 220V/60Hz/1f N= V/50Hz/3f Chlazení/topení, 09=9000BTU/h = 2,6kW Typ zařízení: B= kazetové; C= konvertibilní; D= do VZT potrubí; S= nástěnné; E= mezistropní; U= vnější kondenzační jednotka Klimatizace Typ podnebí T1 T2 T3 Pouze chlazení C C C Pouze topení C C C Elektrické topení 43 C 35 C 52 C 1.3 Provozní rozsah klimatizačního zařízení Teplotní rozsah Nominální Maximální Minimální Chlazení Vnitřní s.t. C v.t. C Vnější s.t. C v.t. C Topení Vnitřní s.t. C v.t. C 14, Vnější s.t. C v.t. C Návod k instalaci klimatizačních zařízení X-Multi Sokra - klimatizace

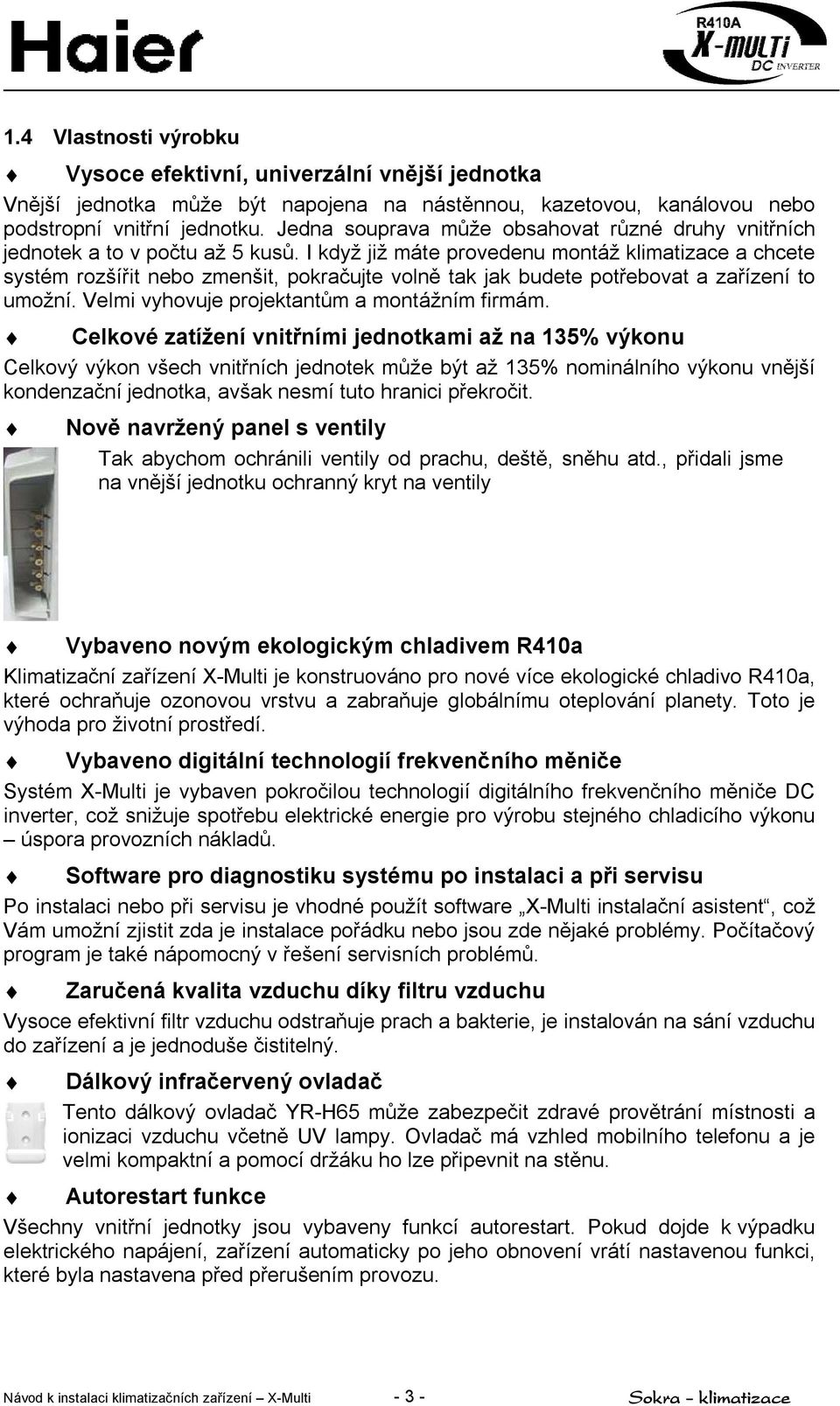

4 1.4 Vlastnosti výrobku Vysoce efektivní, univerzální vnější jednotka Vnější jednotka může být napojena na nástěnnou, kazetovou, kanálovou nebo podstropní vnitřní jednotku. Jedna souprava může obsahovat různé druhy vnitřních jednotek a to v počtu až 5 kusů. I když již máte provedenu montáž klimatizace a chcete systém rozšířit nebo zmenšit, pokračujte volně tak jak budete potřebovat a zařízení to umožní. Velmi vyhovuje projektantům a montážním firmám. Celkové zatížení vnitřními jednotkami až na 135% výkonu Celkový výkon všech vnitřních jednotek může být až 135% nominálního výkonu vnější kondenzační jednotka, avšak nesmí tuto hranici překročit. Nově navržený panel s ventily Tak abychom ochránili ventily od prachu, deště, sněhu atd., přidali jsme na vnější jednotku ochranný kryt na ventily Vybaveno novým ekologickým chladivem R410a Klimatizační zařízení X-Multi je konstruováno pro nové více ekologické chladivo R410a, které ochraňuje ozonovou vrstvu a zabraňuje globálnímu oteplování planety. Toto je výhoda pro životní prostředí. Vybaveno digitální technologií frekvenčního měniče Systém X-Multi je vybaven pokročilou technologií digitálního frekvenčního měniče DC inverter, což snižuje spotřebu elektrické energie pro výrobu stejného chladicího výkonu úspora provozních nákladů. Software pro diagnostiku systému po instalaci a při servisu Po instalaci nebo při servisu je vhodné použít software X-Multi instalační asistent, což Vám umožní zjistit zda je instalace pořádku nebo jsou zde nějaké problémy. Počítačový program je také nápomocný v řešení servisních problémů. Zaručená kvalita vzduchu díky filtru vzduchu Vysoce efektivní filtr vzduchu odstraňuje prach a bakterie, je instalován na sání vzduchu do zařízení a je jednoduše čistitelný. Dálkový infračervený ovladač Tento dálkový ovladač YR-H65 může zabezpečit zdravé provětrání místnosti a ionizaci vzduchu včetně UV lampy. Ovladač má vzhled mobilního telefonu a je velmi kompaktní a pomocí držáku ho lze připevnit na stěnu. Autorestart funkce Všechny vnitřní jednotky jsou vybaveny funkcí autorestart. Pokud dojde k výpadku elektrického napájení, zařízení automaticky po jeho obnovení vrátí nastavenou funkci, které byla nastavena před přerušením provozu. Návod k instalaci klimatizačních zařízení X-Multi Sokra - klimatizace

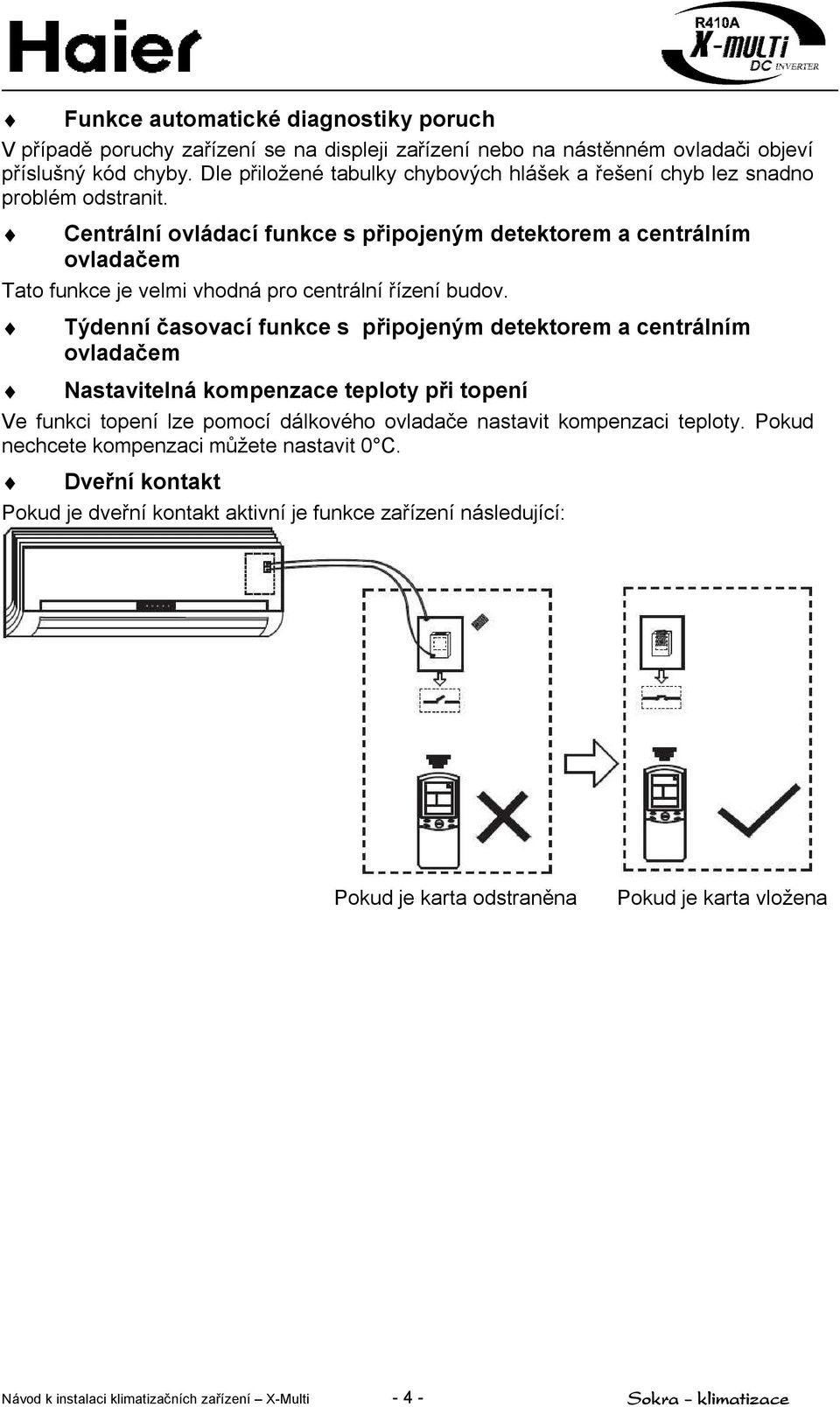

5 Funkce automatické diagnostiky poruch V případě poruchy zařízení se na displeji zařízení nebo na nástěnném ovladači objeví příslušný kód chyby. Dle přiložené tabulky chybových hlášek a řešení chyb lez snadno problém odstranit. Centrální ovládací funkce s připojeným detektorem a centrálním ovladačem Tato funkce je velmi vhodná pro centrální řízení budov. Týdenní časovací funkce s připojeným detektorem a centrálním ovladačem Nastavitelná kompenzace teploty při topení Ve funkci topení lze pomocí dálkového ovladače nastavit kompenzaci teploty. Pokud nechcete kompenzaci můžete nastavit 0 C. Dveřní kontakt Pokud je dveřní kontakt aktivní je funkce zařízení následující: Pokud je karta odstraněna Pokud je karta vložena Návod k instalaci klimatizačních zařízení X-Multi Sokra - klimatizace

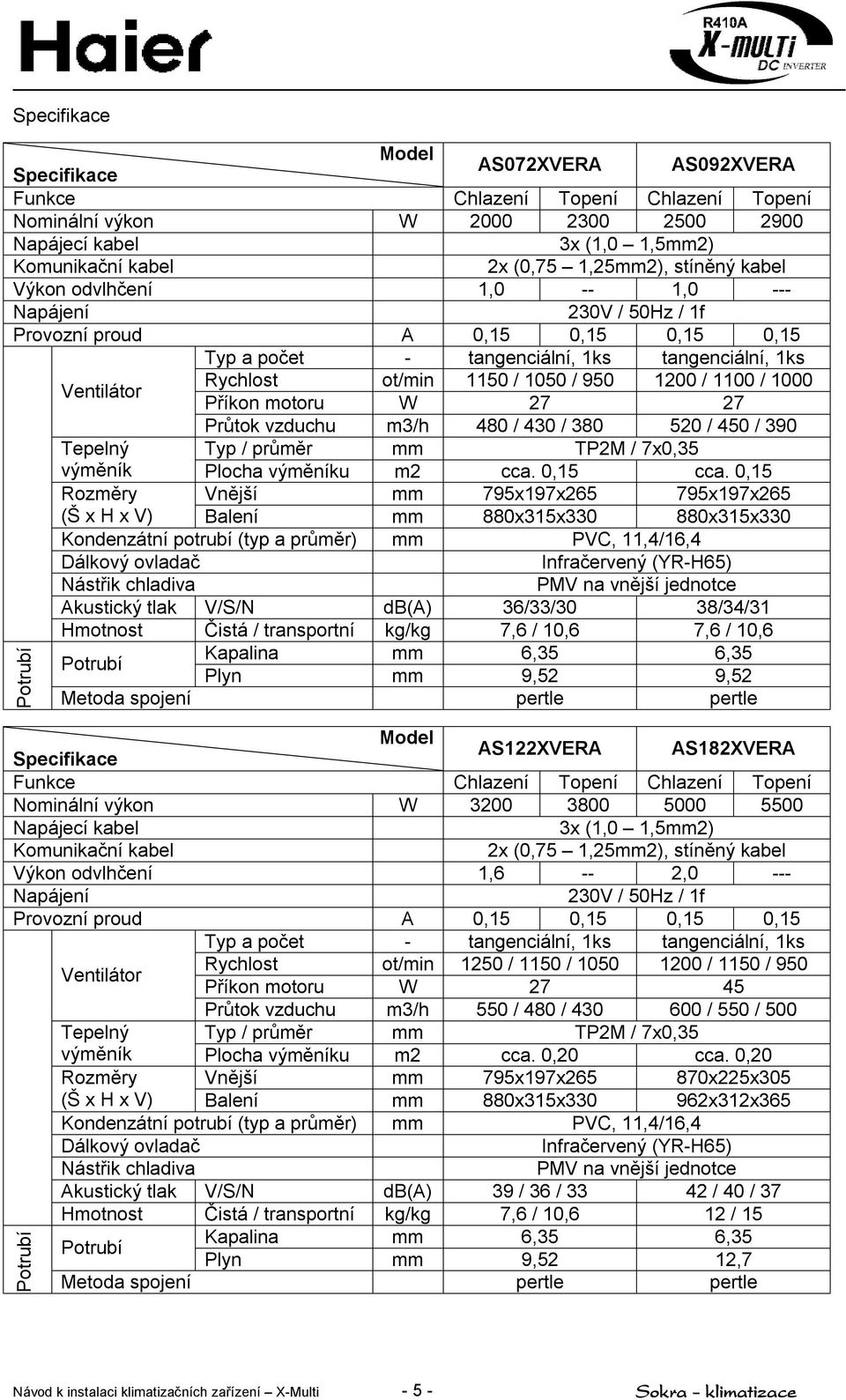

6 Specifikace Model Specifikace AS072XVERA AS092XVERA Funkce Chlazení Topení Chlazení Topení Nominální výkon W Napájecí kabel 3x (1,0 1,5mm2) Komunikační kabel 2x (0,75 1,25mm2), stíněný kabel Výkon odvlhčení 1,0 -- 1,0 --- Napájení 230V / 50Hz / 1f Provozní proud A 0,15 0,15 0,15 0,15 Typ a počet - tangenciální, 1ks tangenciální, 1ks Ventilátor Rychlost ot/min 1150 / 1050 / / 1100 / 1000 Příkon motoru W Průtok vzduchu m3/h 480 / 430 / / 450 / 390 Tepelný Typ / průměr mm TP2M / 7x0,35 výměník Plocha výměníku m2 cca. 0,15 cca. 0,15 Rozměry Vnější mm 795x197x x197x265 (Š x H x V) Balení mm 880x315x x315x330 Kondenzátní potrubí (typ a průměr) mm PVC, 11,4/16,4 Dálkový ovladač Infračervený (YR-H65) Nástřik chladiva PMV na vnější jednotce Akustický tlak V/S/N db(a) 36/33/30 38/34/31 Hmotnost Čistá / transportní kg/kg 7,6 / 10,6 7,6 / 10,6 Potrubí Kapalina mm 6,35 6,35 Plyn mm 9,52 9,52 Metoda spojení pertle pertle Potrubí Model Specifikace AS122XVERA AS182XVERA Funkce Chlazení Topení Chlazení Topení Nominální výkon W Napájecí kabel 3x (1,0 1,5mm2) Komunikační kabel 2x (0,75 1,25mm2), stíněný kabel Výkon odvlhčení 1,6 -- 2,0 --- Napájení 230V / 50Hz / 1f Provozní proud A 0,15 0,15 0,15 0,15 Typ a počet - tangenciální, 1ks tangenciální, 1ks Ventilátor Rychlost ot/min 1250 / 1150 / / 1150 / 950 Příkon motoru W Průtok vzduchu m3/h 550 / 480 / / 550 / 500 Tepelný Typ / průměr mm TP2M / 7x0,35 výměník Plocha výměníku m2 cca. 0,20 cca. 0,20 Rozměry Vnější mm 795x197x x225x305 (Š x H x V) Balení mm 880x315x x312x365 Kondenzátní potrubí (typ a průměr) mm PVC, 11,4/16,4 Dálkový ovladač Infračervený (YR-H65) Nástřik chladiva PMV na vnější jednotce Akustický tlak V/S/N db(a) 39 / 36 / / 40 / 37 Hmotnost Čistá / transportní kg/kg 7,6 / 10,6 12 / 15 Potrubí Kapalina mm 6,35 6,35 Plyn mm 9,52 12,7 Metoda spojení pertle pertle Potrubí Návod k instalaci klimatizačních zařízení X-Multi Sokra - klimatizace

7 Nominální podmínky: - vnitřní teplota (chlazení): 27 C s.t./19 C v.t.; (topení): 20 C s.t. - vnější teplota (chlazení): 35 C s.t./24 C v.t.; (topení): 7 C s.t / 6 C v.t.. Akustický tlak byl měřen v limitní hodnotě pásma třetí oktávy, použitím analyzátoru v reálním čase kalibrovaného akustického měřícího přístroje. Jedná se o úroveň akustického tlaku. Pro detailní metodu měření prosím nahlédněte na níže uvedenou informaci: Instalační situace: jednotka je umístěna na rovné podlaze nebo namontována v horizontální pozici. Vnitřní nástěnná jednotka: Poznámka: tato značka je umístění analyzátoru v reálním čase Návod k instalaci klimatizačních zařízení X-Multi Sokra - klimatizace

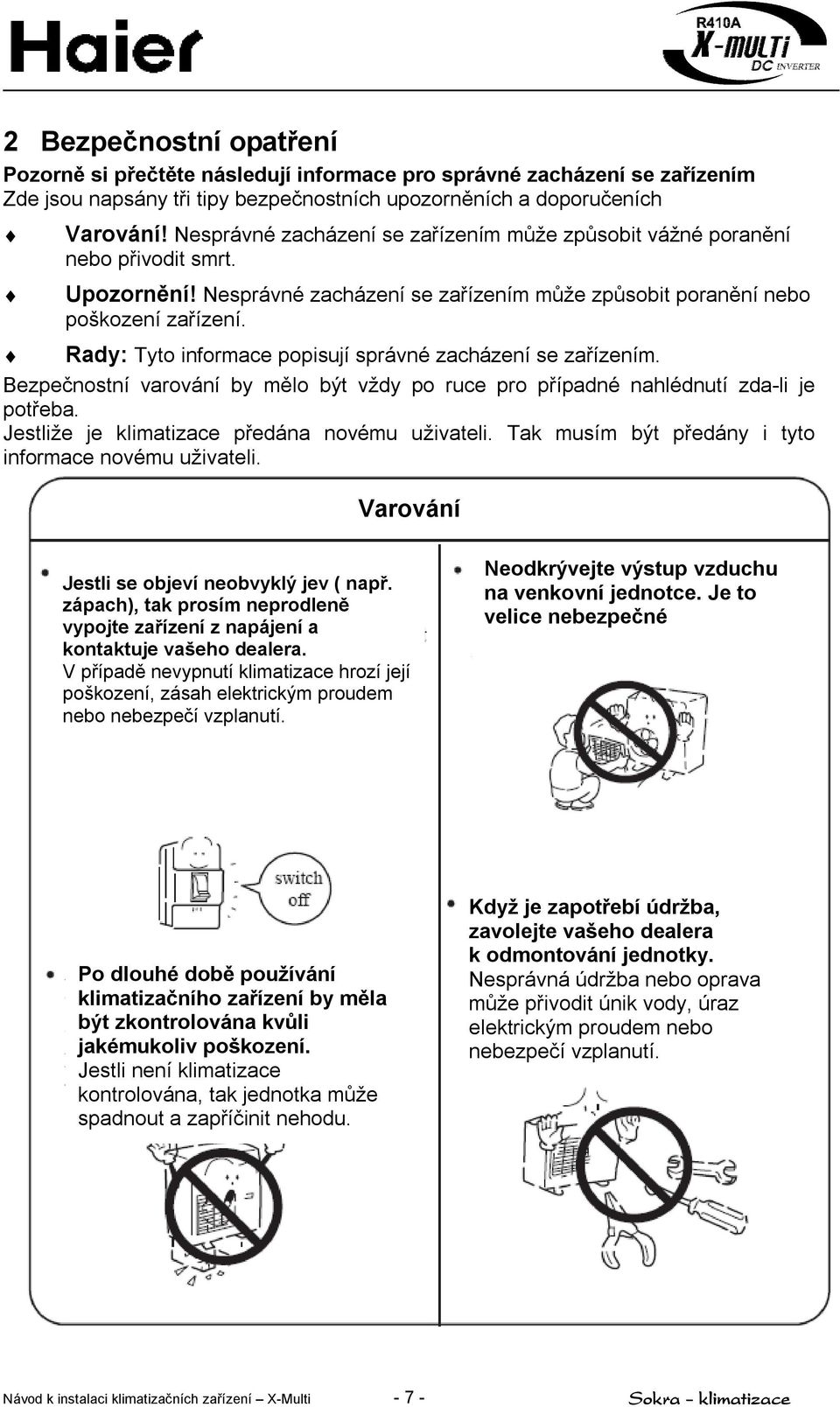

8 2 Bezpečnostní opatření Pozorně si přečtěte následují informace pro správné zacházení se zařízením Zde jsou napsány tři tipy bezpečnostních upozorněních a doporučeních Varování! Nesprávné zacházení se zařízením může způsobit vážné poranění nebo přivodit smrt. Upozornění! Nesprávné zacházení se zařízením může způsobit poranění nebo poškození zařízení. Rady: Tyto informace popisují správné zacházení se zařízením. Bezpečnostní varování by mělo být vždy po ruce pro případné nahlédnutí zda-li je potřeba. Jestliže je klimatizace předána novému uživateli. Tak musím být předány i tyto informace novému uživateli. Varování Jestli se objeví neobvyklý jev ( např. zápach), tak prosím neprodleně vypojte zařízení z napájení a kontaktuje vašeho dealera. V případě nevypnutí klimatizace hrozí její poškození, zásah elektrickým proudem nebo nebezpečí vzplanutí. Neodkrývejte výstup vzduchu na venkovní jednotce. Je to velice nebezpečné Po dlouhé době používání klimatizačního zařízení by měla být zkontrolována kvůli jakémukoliv poškození. Jestli není klimatizace kontrolována, tak jednotka může spadnout a zapříčinit nehodu. Když je zapotřebí údržba, zavolejte vašeho dealera k odmontování jednotky. Nesprávná údržba nebo oprava může přivodit únik vody, úraz elektrickým proudem nebo nebezpečí vzplanutí. Návod k instalaci klimatizačních zařízení X-Multi Sokra - klimatizace

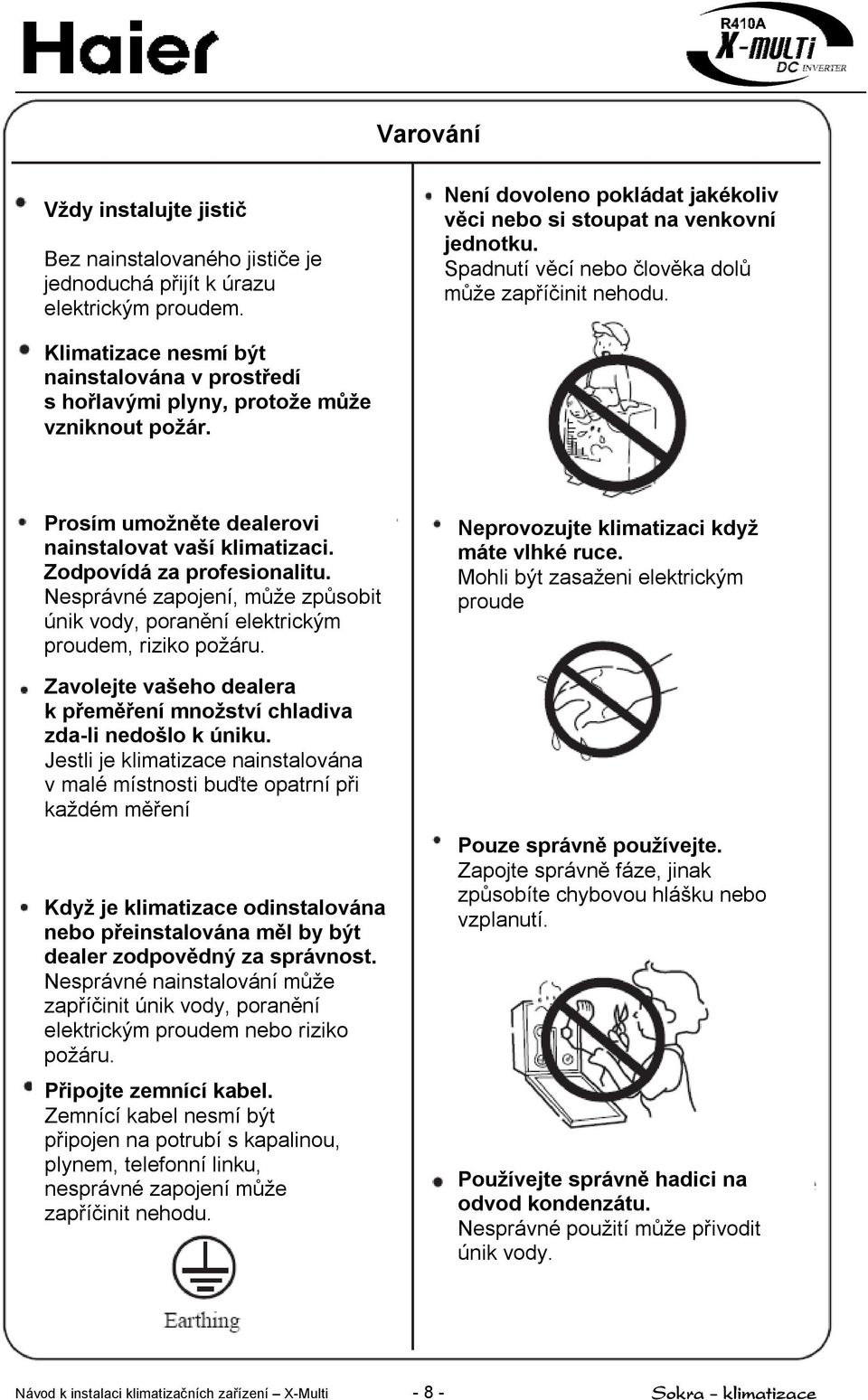

9 Varování Vždy instalujte jistič Bez nainstalovaného jističe je jednoduchá přijít k úrazu elektrickým proudem. Není dovoleno pokládat jakékoliv věci nebo si stoupat na venkovní jednotku. Spadnutí věcí nebo člověka dolů může zapříčinit nehodu. Klimatizace nesmí být nainstalována v prostředí s hořlavými plyny, protože může vzniknout požár. Prosím umožněte dealerovi nainstalovat vaší klimatizaci. Zodpovídá za profesionalitu. Nesprávné zapojení, může způsobit únik vody, poranění elektrickým proudem, riziko požáru. Zavolejte vašeho dealera k přeměření množství chladiva zda-li nedošlo k úniku. Jestli je klimatizace nainstalována v malé místnosti buďte opatrní při každém měření Když je klimatizace odinstalována nebo přeinstalována měl by být dealer zodpovědný za správnost. Nesprávné nainstalování může zapříčinit únik vody, poranění elektrickým proudem nebo riziko požáru. Připojte zemnící kabel. Zemnící kabel nesmí být připojen na potrubí s kapalinou, plynem, telefonní linku, nesprávné zapojení může zapříčinit nehodu. Neprovozujte klimatizaci když máte vlhké ruce. Mohli být zasaženi elektrickým proude Pouze správně používejte. Zapojte správně fáze, jinak způsobíte chybovou hlášku nebo vzplanutí. Používejte správně hadici na odvod kondenzátu. Nesprávné použití může přivodit únik vody. Návod k instalaci klimatizačních zařízení X-Multi Sokra - klimatizace

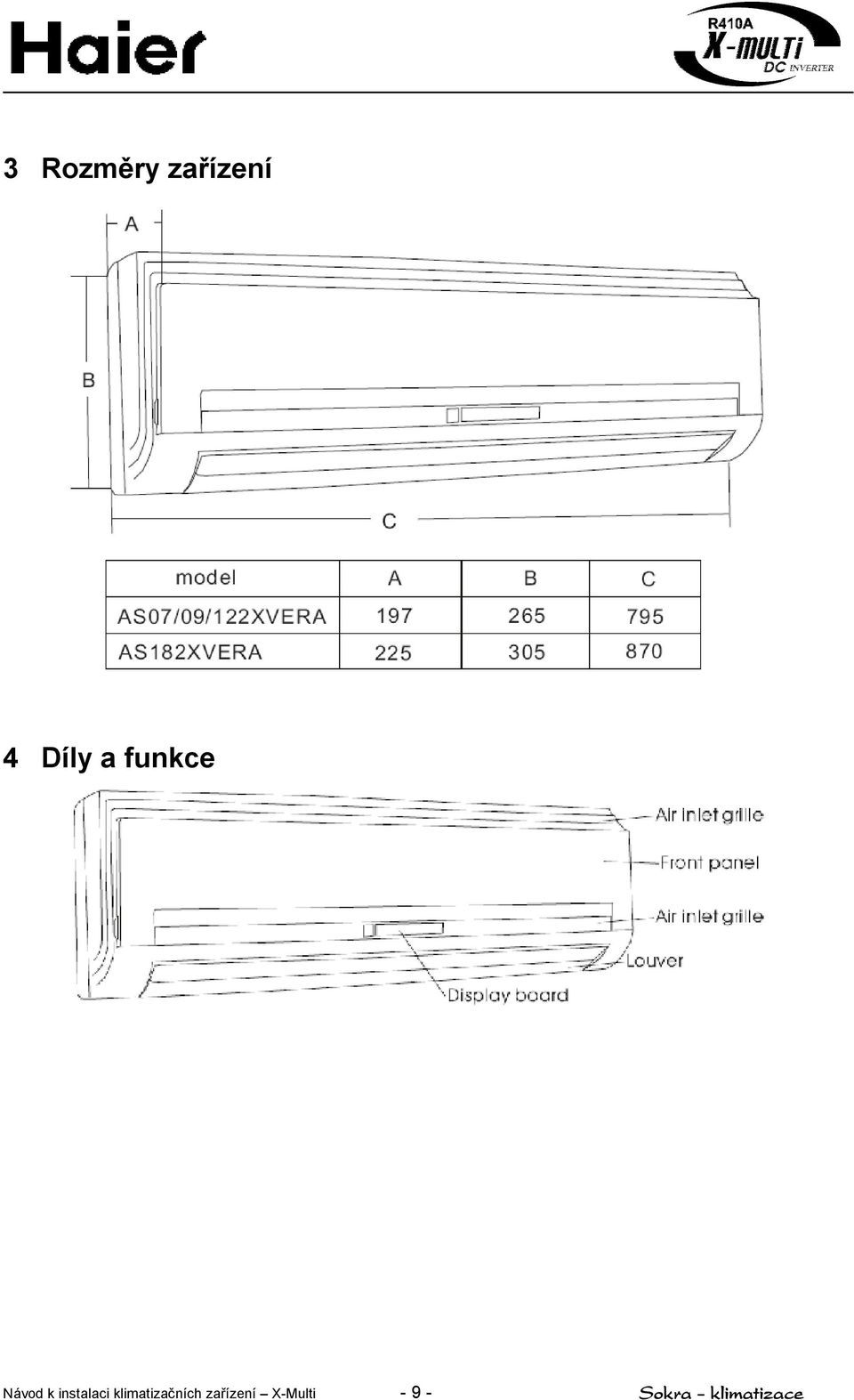

10 3 Rozměry zařízení 4 Díly a funkce Návod k instalaci klimatizačních zařízení X-Multi Sokra - klimatizace

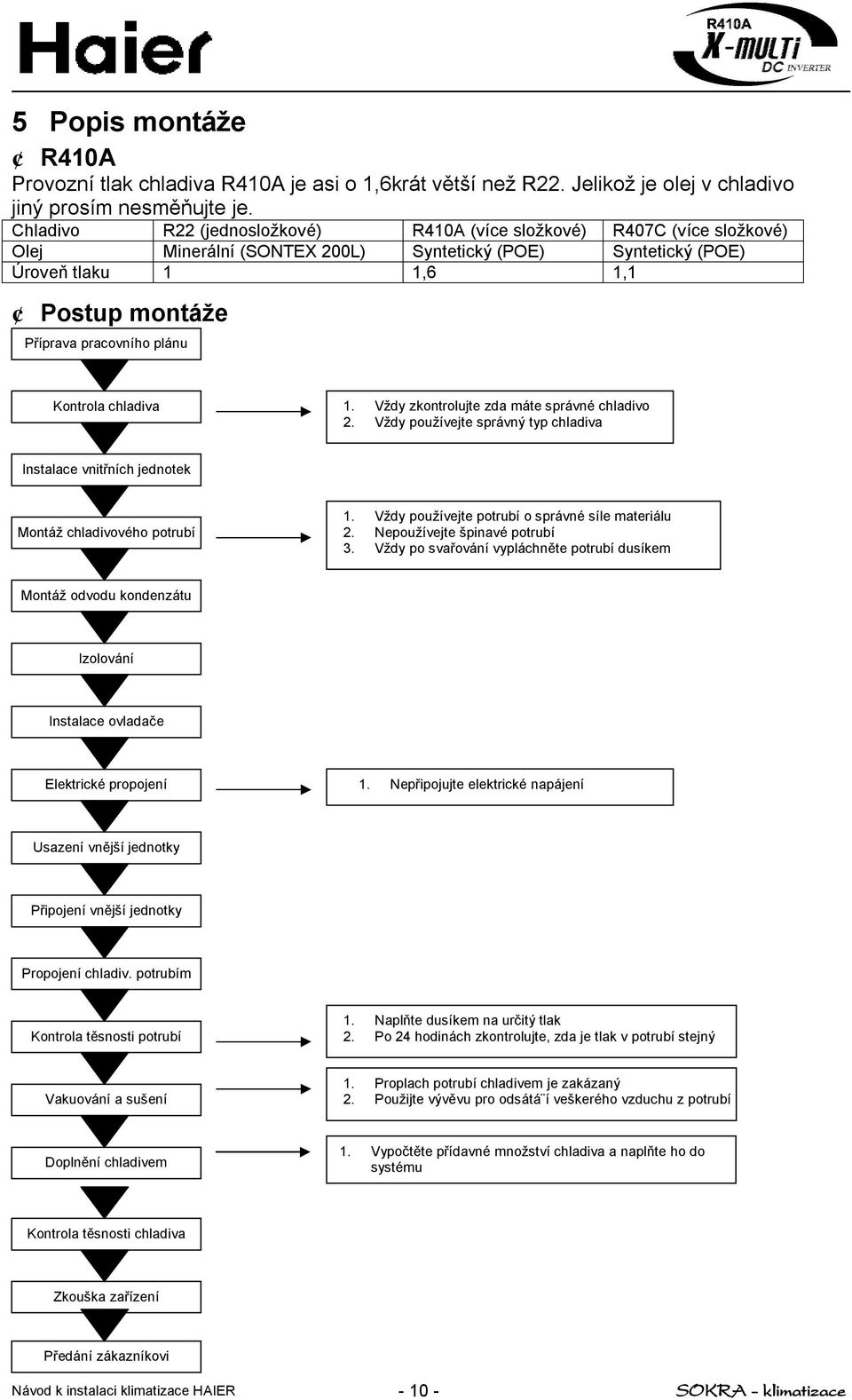

11 5 Popis montáže R410A Provozní tlak chladiva R410A je asi o 1,6krát větší než R22. Jelikož je olej v chladivo jiný prosím nesměňujte je. Chladivo R22 (jednosložkové) R410A (více složkové) R407C (více složkové) Olej Minerální (SONTEX 200L) Syntetický (POE) Syntetický (POE) Úroveň tlaku 1 1,6 1,1 Postup montáže Příprava pracovního plánu Kontrola chladiva 1. Vždy zkontrolujte zda máte správné chladivo 2. Vždy používejte správný typ chladiva Instalace vnitřních jednotek Montáž chladivového potrubí 1. Vždy používejte potrubí o správné síle materiálu 2. Nepoužívejte špinavé potrubí 3. Vždy po svařování vypláchněte potrubí dusíkem Montáž odvodu kondenzátu Izolování Instalace ovladače Elektrické propojení 1. Nepřipojujte elektrické napájení Usazení vnější jednotky Připojení vnější jednotky Propojení chladiv. potrubím Kontrola těsnosti potrubí 1. Naplňte dusíkem na určitý tlak 2. Po 24 hodinách zkontrolujte, zda je tlak v potrubí stejný Vakuování a sušení 1. Proplach potrubí chladivem je zakázaný 2. Použijte vývěvu pro odsátá í veškerého vzduchu z potrubí Doplnění chladivem 1. Vypočtěte přídavné množství chladiva a naplňte ho do systému Kontrola těsnosti chladiva Zkouška zařízení Předání zákazníkovi

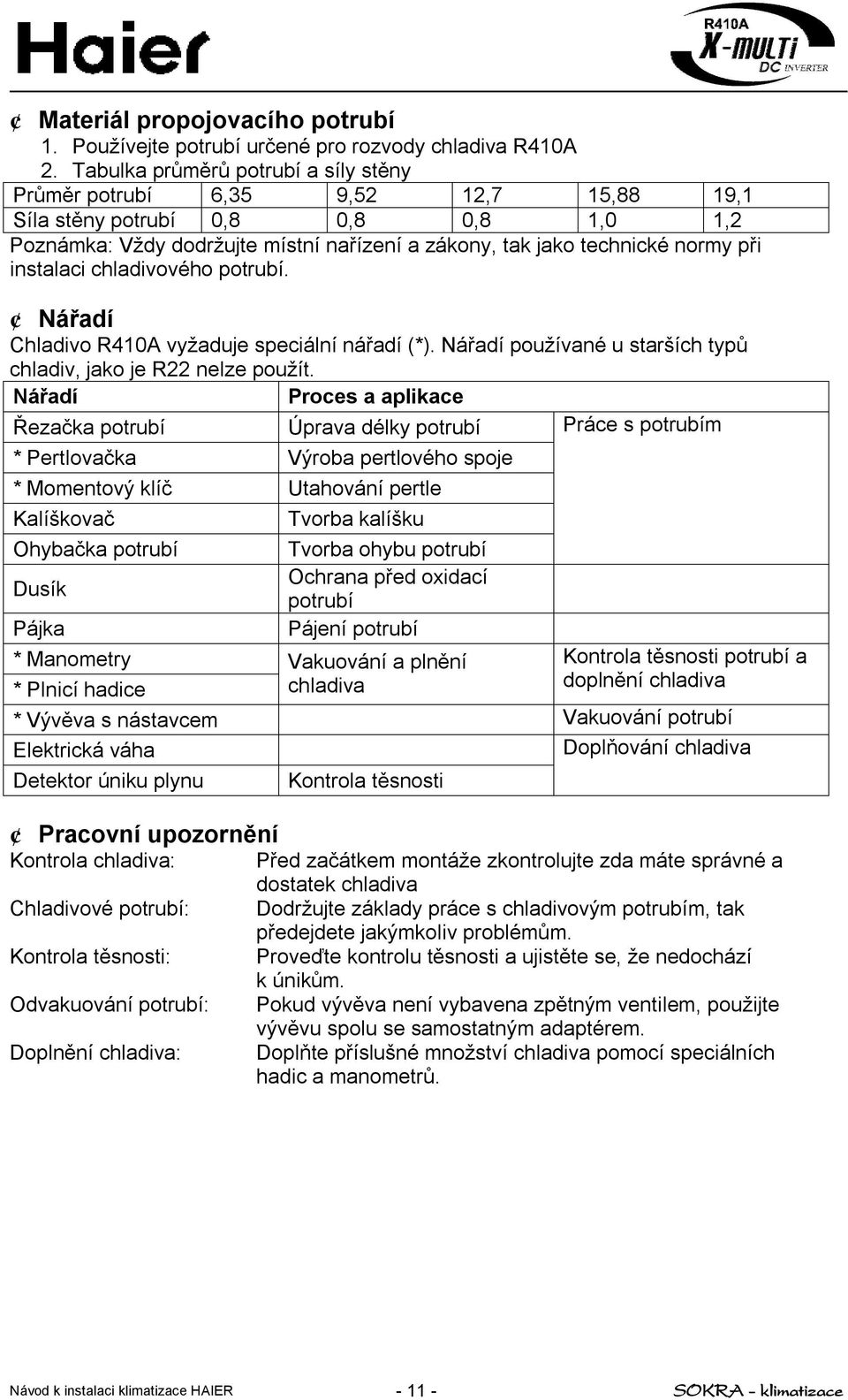

12 Materiál propojovacího potrubí 1. Používejte potrubí určené pro rozvody chladiva R410A 2. Tabulka průměrů potrubí a síly stěny Průměr potrubí 6,35 9,52 12,7 15,88 19,1 Síla stěny potrubí 0,8 0,8 0,8 1,0 1,2 Poznámka: Vždy dodržujte místní nařízení a zákony, tak jako technické normy při instalaci chladivového potrubí. Nářadí Chladivo R410A vyžaduje speciální nářadí (*). Nářadí používané u starších typů chladiv, jako je R22 nelze použít. Nářadí Proces a aplikace Řezačka potrubí Úprava délky potrubí Práce s potrubím * Pertlovačka Výroba pertlového spoje * Momentový klíč Utahování pertle Kalíškovač Tvorba kalíšku Ohybačka potrubí Tvorba ohybu potrubí Dusík Ochrana před oxidací potrubí Pájka Pájení potrubí * Manometry Vakuování a plnění Kontrola těsnosti potrubí a * Plnicí hadice chladiva doplnění chladiva * Vývěva s nástavcem Vakuování potrubí Elektrická váha Doplňování chladiva Detektor úniku plynu Kontrola těsnosti Pracovní upozornění Kontrola chladiva: Před začátkem montáže zkontrolujte zda máte správné a dostatek chladiva Chladivové potrubí: Dodržujte základy práce s chladivovým potrubím, tak předejdete jakýmkoliv problémům. Kontrola těsnosti: Proveďte kontrolu těsnosti a ujistěte se, že nedochází k únikům. Odvakuování potrubí: Pokud vývěva není vybavena zpětným ventilem, použijte vývěvu spolu se samostatným adaptérem. Doplnění chladiva: Doplňte příslušné množství chladiva pomocí speciálních hadic a manometrů

13 Montážní příslušenství Následující příslušenství je dodáváno s jednotkou Číslo Obrázek Název dílu Množství 1 2 Koleno pro odvod kondenzátu pro funkci topení Antivibrační podložky Instalační pásky 1 Výběr vhodného místa montáže Umístěte zařízení na místo, které odolá vibracím a váze jednotky Umístěte jednotku tak, aby nebyla vystavena nadměrnému teplu nebo páře vycházející z jiných zařízení. Zároveň ji namontujte na místo, kde nebude nic zasahovat do nasávací a výfukové mřížky Umístěte tak, aby mohlo dojít k jednoduchému odvodu kondenzátu napojeného na vnější jednotku Umístěte tak, aby studený vzduch byl rovnoměrně distribuován v místnosti Instalační rozměry

14 Nákres instalace vnitřních a venkovní jednotky 1. Nenapojujte pouze potrubí na vnější jednotku bez připojení vnitřní jednotky, kterou plánujete instalovat později. 2. Je nepřípustné napojit pouze jednu vnitřní jednotku. Ujistěte se, že máte zapojeny minimálně dvě vnitřní jednotky na jedno vnější zařízení. Namontujte jednotku do vodorovné roviny, tak aby nemohlo docházet k akumulaci vody v jednotce Pokud máte obavy, že by vnější jednotka mohla spadnout nebo převrátit se, připevněte jí k podstavným nohám nebo podstavci. Pokud nemá místo instalace dobrý odvod kondenzátu umístěte jednotku na dostatečný podstavec a proveďte odvodnění

15 Práce s chladivovým potrubím 1. výběr potrubí Pro toto zařízení je nutné izolovat obě potrubní trasy chladiva (kapalinu i plyn), jelikož obě dosahují nízké teploty Použijte volitelné díly pro instalaci potrubí nebo zakryjte potrubí příslušným materiálem Kapalinové potrubí 6,35mm (1/4 ) x 0,8mm Plynné potrubí 9,52mm (3/8 ) x 0,8mm 2. Připojení potrubí Použijte chladivový olej na kalíšek a matici Při ohýbání potrubí vytvořte oblouk co největší jak jen půjde Připojením plynného potrubí jako první si usnadníte práci Sedlo se závitem Matice Otevřený klíč Momentový klíč Pokud síla utahovacího momentu není vystředěna může to způsobit poničení závitu a tudíž únik chladiva. Průměr potrubí Utahovací moment Výtlačné potrubí 6,35 18 Nm Sací potrubí 9,52 50 Nm 3. Připojení kolena na odvod kondenzátu z vnější jednotky Pokud budete používat koleno pro odvod kondenzátu připevněte ho podle následujícího obrázku 4. Řezání potrubí a pertlování řezání potrubí lze pouze pomocí řezáku a případné hroty musí být odstraněny Po vložení pertlové matice může být spoj dokončen. 1. Řezání potrubí 2. Odhrotování Sedlovačka pro R410A Běžná sedlovačka Klešťový typ Klešťový typ Křídlový typ (Rigid) (Imperial) A 0-0,5 mm 1,0-1,5 mm 1,5-2,0 mm

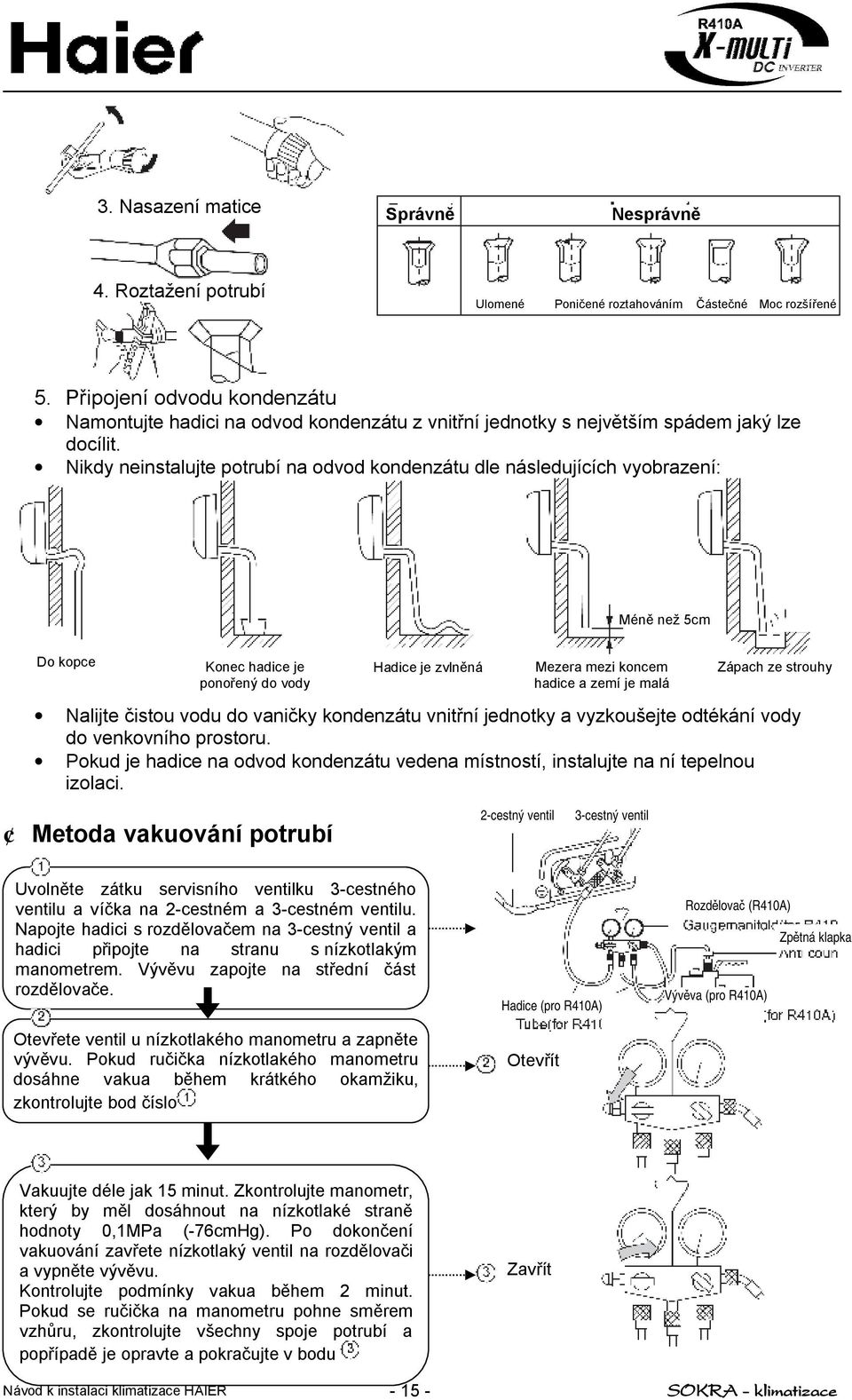

16 3. Nasazení matice Správně Nesprávně 4. Roztažení potrubí Ulomené Poničené roztahováním Částečné Moc rozšířené 5. Připojení odvodu kondenzátu Namontujte hadici na odvod kondenzátu z vnitřní jednotky s největším spádem jaký lze docílit. Nikdy neinstalujte potrubí na odvod kondenzátu dle následujících vyobrazení: Méně než 5cm Do kopce Konec hadice je ponořený do vody Hadice je zvlněná Mezera mezi koncem hadice a zemí je malá Zápach ze strouhy Nalijte čistou vodu do vaničky kondenzátu vnitřní jednotky a vyzkoušejte odtékání vody do venkovního prostoru. Pokud je hadice na odvod kondenzátu vedena místností, instalujte na ní tepelnou izolaci. Metoda vakuování potrubí 2-cestný ventil 3-cestný ventil Uvolněte zátku servisního ventilku 3-cestného ventilu a víčka na 2-cestném a 3-cestném ventilu. Napojte hadici s rozdělovačem na 3-cestný ventil a hadici připojte na stranu s nízkotlakým manometrem. Vývěvu zapojte na střední část rozdělovače. Otevřete ventil u nízkotlakého manometru a zapněte vývěvu. Pokud ručička nízkotlakého manometru dosáhne vakua během krátkého okamžiku, zkontrolujte bod číslo Hadice (pro R410A) Otevřít Rozdělovač (R410A) Vývěva (pro R410A) Zpětná klapka Vakuujte déle jak 15 minut. Zkontrolujte manometr, který by měl dosáhnout na nízkotlaké straně hodnoty 0,1MPa (-76cmHg). Po dokončení vakuování zavřete nízkotlaký ventil na rozdělovači a vypněte vývěvu. Kontrolujte podmínky vakua během 2 minut. Pokud se ručička na manometru pohne směrem vzhůru, zkontrolujte všechny spoje potrubí a popřípadě je opravte a pokračujte v bodu Zavřít

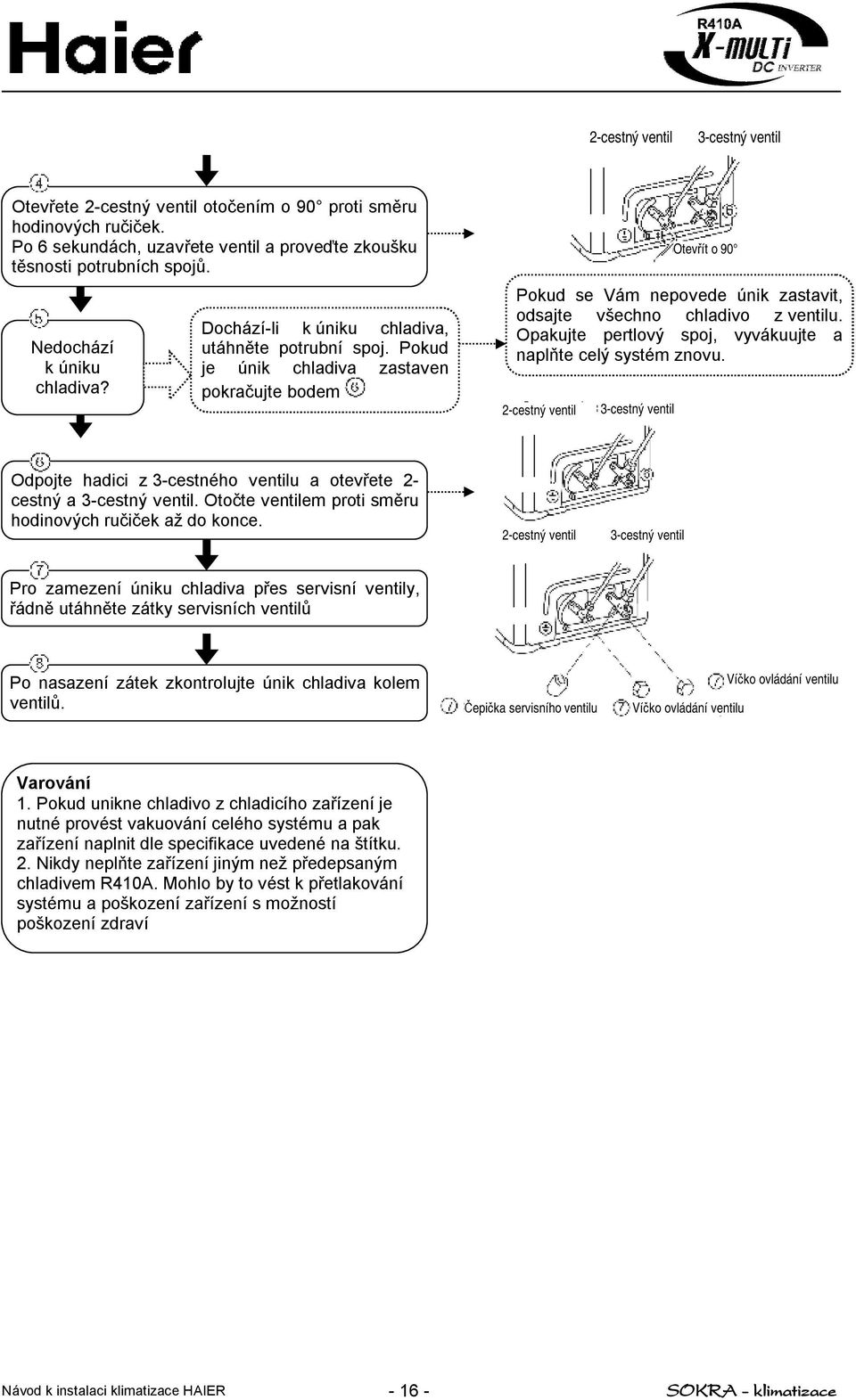

17 2-cestný ventil 3-cestný ventil Otevřete 2-cestný ventil otočením o 90 proti směru hodinových ručiček. Po 6 sekundách, uzavřete ventil a proveďte zkoušku těsnosti potrubních spojů. Nedochází k úniku chladiva? Dochází-li k úniku chladiva, utáhněte potrubní spoj. Pokud je únik chladiva zastaven pokračujte bodem Pokud se Vám nepovede únik zastavit, odsajte všechno chladivo z ventilu. Opakujte pertlový spoj, vyvákuujte a naplňte celý systém znovu. 2-cestný ventil 3-cestný ventil Otevřít o 90 Odpojte hadici z 3-cestného ventilu a otevřete 2- cestný a 3-cestný ventil. Otočte ventilem proti směru hodinových ručiček až do konce. 2-cestný ventil 3-cestný ventil Pro zamezení úniku chladiva přes servisní ventily, řádně utáhněte zátky servisních ventilů Po nasazení zátek zkontrolujte únik chladiva kolem ventilů. Čepička servisního ventilu Víčko ovládání ventilu Víčko ovládání ventilu Varování 1. Pokud unikne chladivo z chladicího zařízení je nutné provést vakuování celého systému a pak zařízení naplnit dle specifikace uvedené na štítku. 2. Nikdy neplňte zařízení jiným než předepsaným chladivem R410A. Mohlo by to vést k přetlakování systému a poškození zařízení s možností poškození zdraví

18 Připojení kabelů 1. Elektrické napájení Poznámka: klimatizační zařízení musí používat speciální napájecí okruh a propojení elektrickým kabelem musí být vytvořeno kvalifikovaným personálem dle českých norem. Zemnící a nulový kabel musí být nataženy samostatným kabelem. Propojení těchto kabelů je přísně zakázáno. Musí být instalován elektrický jistič napájení Použijte měděný napájecí kabel. Dodržujte dostatečnou vzdálenost mezi napájecím kabelem a komunikačním kabelem a zajistěte, aby nedošlo k jejich křížení. V opačném případě může dojít k rušení signálu a zařízení nebude pracovat v pořádku. Napájení 1fáze, V, 50Hz Propojení napájecího kabelu může být provedeno do série. Při jakémkoliv poškození musí být kabel vyměněn. Komunikační kabel musí být stíněný. Pojistky: T3,15A 250VAC, T25A 250VAC (Prosím zkontrolujte se schématem zapojení vnější jednotky) 2. Metoda napojení kabelů Připojení kabele s očkem do svorkovnice Pro napojení kabelu s očkovým zakončením prosím nahlédněte na obrázek vlevo: odšroubujte šroub ze svorkovnice, prostrčte ho očkem připevněte ke svorkovnici. a Připojení kabelu do přímé svorkovnice Pro připojení kabelu do svorkovnice bez očka je postup následující: uvolněte šroub ve svorkovnici vložte odizolovaný konec kabelu do svorkovnice a utáhněte šroub. Lehce zatáhněte za kabel zda je dostatečně utažen ve svorkovnici. Připojení kabelu do zamačkávací svorky bez svorkovnice Namačkávací způsob spojení kabelů Po napojení musí být kabel uchycen pomocí zamačkávacího krytu. Tento kryt musí být stlačen až na ochranou izolaci kabelu, jak je naznačeno na pravém horním obrázku. Poznámka: Pokud propojení kabelů musí být provedeno, tak aby odpovídaly čísla vnitřních jednotek s pozicí kabelu na svorkovnici vnější jednotky. Nesprávné zapojení může způsobit poničení napájecí a komunikační desky, což bude mít za následek nefunkčnost zařízení

19 3. Metoda napojení kabelů na vnější jednotku Napájecí kabel Odstraňte kryt ventilů a povolte kryt kabelů. Potom protáhněte napájecí kabel přes kryt ke svorkovnici. Připojte příslušné kabele na odpovídající svorky svorkovnice. Po dokončení operace připevněte kryt kabelů. Komunikační kabel Uvolněte kryt kabelů a prostrčte jej ke svorkovnici. Poté připojte odpovídající drát na příslušnou svorku svorkovnice. Po dokončení operace připevněte kryt kabelů. Poznámka: Napájecí kabel a komunikační kabel není součástí dodávku zařízení. 4. Metoda napojení kabelů na vnitřní jednotku Odstraňte kryt svorkovnice vnitřní jednotky a připojte napájecí a komunikační kabel do příslušné svorky svorkovnice. Poznámka: Pokud připojujete napájecí kabel do svorkovnice dejte pozor na následující body: Při připojování dvou napájecích kabelů na jednu svorku dbejte, aby byly stejného průřezu jinak můžete způsobit špatný kontakt a tvorbu zkratu. Při připojování dvou zemnících kabelů na jednu svorku dbejte, aby byly stejného průřezu jinak můžete způsobit špatný kontakt a tím špatný ochranný efekt. Dodržujte dostatečnou vzdálenost mezi napájecím a komunikačním kabelem. V opačném případě může dojít k rušení signálu. Nepřipojujte napájecí kabel na svorky komunikačního kabelu způsobit zničení el.desky 5. Příklad propojení kabelů

20 Pro nastavení komunikační adresy vnitřní jednotky prosím nahlédněte do příslušného manuálu Po instalaci prosím vyplňte následující tabulku pro jednodušší denní údržbu Nesprávné nastavení adresy může mít za následek poškození elektronické desky Číslo vnitřní jednotky Název místnosti Model vnitřní jednotky Výrobní číslo A B C

21 Provozní test Před započetím provozního testu prosím zkontrolujte, že jste následující kroky provedly pořádně: 1) správné propojení potrubí 2) správné propojení kabelů 3) správné napojení jednotky na vnější zařízení 4) správné doplnění chladiva pokud je potřeba 5) správné nastavení adresy vnitřní jednotky Ujistěte se, že uzavírací ventily na vnějším zařízení jsou otevřeny Zkontrolujte, že napájecí napětí na vnitřní a venkovní jednotku je 230V. Provozní test 1) Pokud je teplota v místnosti nižší než 16 C, není možné provést test chlazení pomocí dálkového ovladače, tak jako pokud je teplota v místnosti vyšší než 30 C, není možné vyzkoušet funkci topení 2) Pro vyzkoušení chlazení nastavte teplotu na dálkovém ovladači na 16 C a přepněte do příslušné funkce. Pro vyzkoušení funkce topení nastavte teplotu na 30 C a přepněte do příslušné funkce. 3) Prosím zkontrolujte obě funkce chlazení a topení u každé jednotky zvlášť a pak vyzkoušejte provoz všech vnitřních zařízení současně. 4) Po 20 minutovém provozu zkontrolujte teplotu vystupující z vnitřních jednotek. 5) Při změně funkce nebo vypnutí zařízení se systém znovu nezapne dřív než za 3 minuty. 6) Během funkce chlazení se může tvořit námraza na vnitřní jednotce nebo potrubí, to je normální jev. 7) Provozujte zařízení dle návodu k obsluze. Prosíme vysvětlete zákazníkovi jak zařízení nejlépe provozovat. Provozní test Zaškrtněte pomocí zkontrolovanou položku Je únik chladiva ve spojích potrubí? Je zajištěn bezproblémový odvod kondenzátu? Je funkce chlazení a vytápění v pořádku? Jsou kabely správně protaženy ke svorkovnici? Je provedeno uzemnění zařízení? Je vnější jednotka řádně připevněna? Jsou spoje potrubí izolovány? Svítí všechny kontrolky? Ozývá se nějaký hluk? Jsou propojovací kabely pořádně připevněny do svorkovnice? Odpovídá hodnota napájení uvedenému na štítku jednotky? Je funkce dálkového ovládání v pořádku?

22 6 Chladivový okruh

23 - 22 -

24 7 Elektrické kontrolní funkce Nastavení adresy vnitřní jednotky: Stává se, že instalační firma nenastaví adresy vnitřních jednotek po napojení potrubí a kabelů. Tímto bychom Vás chtěli upozornit že: Po instalaci je zapotřebí nastavit rozdílnou adresu ke každé vnitřní jednotce. Existují dva způsoby: Způsoby nastavení adres na vnitřních jednotkách 1. Použitím dálkového ovladače (přednastaveno při první instalaci). 2. Použitím mikropřepínače na elektronické desce vnitřní jednotky (PCB). 1. Postup nastavení při použití dálkového ovladače. A. Nastavte adresy pouze zda-li je správně napojeno potrubí, kabely a všechny ventily jsou otevřeny. B. Ujistěte se, jestli vnitřní jednotky a venkovní jednotky zapojené do jednoho systému mají stejné napájení. C. Zapojte jednotky, a zapněte všechny vnitřní jednotky do pozice STANDBY D. Dejte pozor aby adresy byli nastaveny takto: Vnitřní jednotka, která je napojena na ventil A, musí mít adresu 1; Vnitřní jednotka, která je napojena na ventil B, musí mít adresu 2; Vnitřní jednotka, která je napojena na ventil C, musí mít adresu 3; Vnitřní jednotka, která je napojena na ventil D, musí mít adresu 4; Vnitřní jednotka, která je napojena na ventil E, musí mít adresu 5; E. Stisknete havarijní tlačítko na vnitřní jednotce po dobu 15 sekund, bzučák 4-krát zapípá a tak vstoupíte do adresovacího módu. Displej jednotky je v tuto chvíli prázdný. F. Použijeme dálkový ovladač k zapnutí vnitřní jednotky. Dálkový ovladač by se měl zapnout a poté na displeji se zobrazí 1. To nám říká, že je zapnuta funkce adresování. G. Stiskneme tlačítko "SLEEP " na dálkovém ovladači, když jej stiskneme, tak můžeme nastavit adresu následovně: Stiskneme tlačítko " SLEEP " jednou, adresa je "1 ", na displeji se zobrazí 1. Stiskneme tlačítko " SLEEP " dvakrát, adresa je " 2 ", na displeji se zobrazí 2 Stiskneme tlačítko " SLEEP " třikrát, adresa je " 3 ", na displeji se zobrazí 3 Stiskneme tlačítko " SLEEP " čtyřikrát, adresa je " 4 ", na displeji se zobrazí 4 H. Použijeme dálkový ovladač k vypnutí jednotky. Dálkový ovladač by se měl vypnout a jednotka opustí proces nastavení adresy, adresa se uloží. Deska s kontrolkami bude vždy zobrazovat nastavenou adresu vnitřní jednotky dokud neodpojíme napájení systému. I. Jestli budete chtít změnit adresu, tak zopakujte kroky od E do G. J. Po nastavení všech adres odpojte napájení systému a znovu připojte. Jinak se systém nezapne. K. Jestliže je adresa jednou správně nastavena, neměňte jí znova. Mohli by jste zapříčinit zmatek v systému. 2. Postup nastavení při použití mikropřepínačů na desce vnitřní jednotky A. Mikropřepínače SW01 a SW02 jsou umístěny na desce vnitřní jednotky B. Před zahájením práce na nastavení adresy vnitřních jednotek, vypněte systém z napájení C. Odstraňte čelní panel a vyndejte filtry vzduchu. Odklapněte lamely na výstupu vzduchu a odpojte motory pohybu lamel na spodní části elektronické desky. D. Změňte pozici mikropřepínačů dle níže uvedeného schématu. E. Pro nastavení adresy použijte jen znázorněné přepínače na SW02. Ostatní přepínače nechte nastavené z továrny

25 SW01 SW02 Adresa vnitřní jednotky Důležité: Vnitřní zařízení musí být napojeno na ventily vnější jednotky v postupné sekvenci od shora dolů a to 1, 2, 3 Jestliže bude adresa nastavena špatně, systém muže být vážně poškozen. 3. Jak zkontrolovat adresu? Po dokončení veškeré činnosti, odpojte napájení a chvilku počkejte, pak zapojte napájení celého systému. Nastavte všechny vnitřní jednotky do stavu STANDBY. Po té nepřetržitě držte havarijní přepínač dokud neuslyšíte 5-krát pípnout bzučák a po té kontrolka časovače na desce zobrazí adresu této jednotky. Stisknutím jakéhokoliv tlačítka na dálkovém ovladači opustíme proces kontroly adresy. Elektrické kontrolní funkce vnitřní jednotky: Poznámka: Následující funkce jsou aplikovány při normálním provozu zařízení 1. Vstupní parametry: 1.1 Analogová data Teplotní snímač vstupní teploty vzduchu (TA): 1-cesta, 23kΩ při 25 C Teplotní snímač teploty chladiva ve výměníku výstup/vstup (TC1 plyn a TC2 kapalina): 2 cesty, 10kΩ při 25 C Teplotní snímač teploty uprostřed výměníku (Tm): 1-cesta, 10kΩ při 25 C 1.2 Funkce mikropřepínačů Adresa centrálního ovládání a nastavení komunikační adresy vnitřní jednotky: 8 cest (SW01), detailní vysvětlení je naznačeno níže: 0=OFF, 1=ON AS072-AS122XVERA: SW01 Popis Centrální adresa = Centrální adresa = Centrální adresa = Centrální adresa = Vnitřní komunikační adresa nastavena pomocí dálkového ovladače Vnitřní komunikační adresa nastavena pomocí mikropřepínačů na desce

26 SW02 Popis Nastavení výkonu AS Nastavení výkonu AS LCD displej na jednotce LED displej na jednotce Zapnuta funkce kartového kontaktu Vypnuta funkce kartového kontaktu Vnitřní komunikační adresa Vnitřní komunikační adresa Vnitřní komunikační adresa Vnitřní komunikační adresa Vnitřní komunikační adresa Vnitřní komunikační adresa Vnitřní komunikační adresa Vnitřní komunikační adresa 8 AS182XVERA: SW01 stejné jako u AS072XVERA SW02 Popis Nastavení výkonu AS LCD displej na jednotce LED displej na jednotce Zapnuta funkce kartového kontaktu Vypnuta funkce kartového kontaktu Vnitřní komunikační adresa Vnitřní komunikační adresa Vnitřní komunikační adresa Vnitřní komunikační adresa Vnitřní komunikační adresa Vnitřní komunikační adresa Vnitřní komunikační adresa Vnitřní komunikační adresa

27 8 Diagnostické informace a řešení problémů Řešení chyb vnitřní jednotky Poznámka: Chybová hláška Problém 1* Poškození senzor Tai 2* Poškozený senzor Tc1 3* Poškozený senzor Tc2 4* Poškozený senzor Tm Možné řešení Senzor je odpojen nebo poškozen, popřípadě špatně nastaven nebo ve zkratu Senzor je odpojen nebo poškozen, popřípadě špatně nastaven nebo ve zkratu Senzor je odpojen nebo poškozen, popřípadě špatně nastaven nebo ve zkratu Senzor je odpojen nebo poškozen, popřípadě špatně nastaven nebo ve zkratu 5 Poškozená paměť EEPROM Poškozená elektronická deska vnitřní jednotky 6* 9 Špatná komunikace mezi vnitřní a vnější jednotkou Opakovaná adresa vnitřní jednotky Špatná komunikace nebo odpojené komunikační kabely, popřípadě špatně nastavená adresa vnitřní jednotky nebo není napájení na vnější jednotce Špatné nastavení komunikační adresy 10 Opakovaná centrální adresa Špatné nastavení centrální adresy Poškozený ventilátor vnitřní jednotky Poškozená deska vnitřní jednotky Ventilátor je zablokován, konektor je uvolněn z elektronické desky nebo poškozena deska vnitřní jednotky Poškozená deska vnitřní jednotky 20 Porucha na vnější jednotce Zkontrolujte vnější jednotku 1. Prosím kontaktujte instalační firmu nebo distributor v případě jakékoliv poruchy. 2. Poruchy označeny * jsou automaticky vymazatelné

28 Elektrická data AS AS182 Tabulka senzorů Model Popis Kód Charakteristika R25=10kΩ ±3%, B25/50= 3700K±3% AS072XVERA Teplotní senzor na plynu 2. R25=23kΩ ±3%, B25/50= 4200K±3% AS092XVERA Teplotní senzor na 001A AS122XVERA 1. R25=10kΩ ±3%, B25/50= 3700K±3% výměníku AS182XVEAR 2. R25=23kΩ ±3%, B25/50= 4200K±3% Teplotní senzor na kapalině 001A R25=10kΩ ±3%, B25/50= 3700K±3%

29 - 28 -

30 Elektronická deska vnitřní jednotky

31 9 Akustický tlak

32 - 31 -

33 Dovozce do ČR a SR Na Návsi 33, Čestlice, Praha východ Tel.: , fax: info@sokra.cz, internet:
