Technický popis MT34. Návod pro obsluhu UPOZORNĚNÍ OBECNÉ POKYNY ZÁKLADNÍ CHARAKTERISTIKA
|
|
- Štěpánka Němečková
- před 9 lety
- Počet zobrazení:
Transkript
1 UPOZORĚÍ Zařízení tvoří ucelenou sestavu rozvaděče. Pouze tato sestava je bezpečná z hlediska úrazu elektrickým proudem. Proto nepoužívejte jiné napájecí zdroje, ani jiná zapojení, než jsou uvedena v tomto návodě. Technický popis MT34 ávod pro obsluhu Zařízení je trvale připojeno na sít 3 x 230V 50Hz. Proto jakákoliv manipulace se skříní, vodiči nebo součástmi uvnitř skříně vyžaduje značnou opatrnost a může ji provádět pouze pracovník s kvalifikací pro samostatnou činnost ( 6) a vyšší. Zařízení je dostatečně kryto pouze v instalační krabici s krytím IP65 proti vodě a vysoké vlhkosti. (IP65 prachotěsné, proti tryskající vodě ) Vlastní kryti je IP30. eumísťujte zařízení zbytečně v těsné blízkosti tepelných zdrojů (teplomety, horkovzdušná zařízení apod.). Zařízení bude spolehlivě pracovat jen v podmínkách, určených tímto návodem pro obsluhu. Jakékoliv svévolné změny v použití a obsluze mohou způsobit zhoršenou funkci zařízení, nebo jeho zničení. OBECÉ POKYY ZÁKLADÍ CHARAKTERISTIKA Je určen pro použití v elektrorozvodné síti 3x230V 50Hz, jako článek přenosu dat po elektrické síti. Může pracovat v několika režimech, které jsou nastaveny od výrobce podle požadavku odběratele. První režim je třífázový router a zesilovač signálů. Umožňuje směrování zpráv mezi PLC modemy ModemTec. Používá se hlavně pro umožnění komunikace PLC modulů přes distribuční transformátor, nebo uzel s velmi nízkou impedancí. Může se samozřejmě použít kdekoliv, kde je zapotřebí rozvětvit signál na více fází (max 3 fáze) bez ohledu na sled fází. Je však nutné dodržet napěťovou úroveň do 230V AC. Je možné použít i několik opakovačů v různých uzlech. Pomocí routerů řady MT34 lze vybudovat velmi rozsáhlé PLC sítě, včetně sítí, kde je nutno směrovat signál mezi jednotlivými fázemi. Druhý režim je párová komunikace mezi dvěma MT34, případně MT34 a MT23R. Jedná se o přenos dat z jednoho místa na druhé. K MT34 lze připojit jakékoliv zařízení jako PC, programovatelné automaty, nebo jiné zařízení, vybavené komunikační linkou RS232, RS485, případně linkou M-bus. Třetí režim představuje síťovou komunikaci.. Tento režim umožňuje sestavit rozsáhlou síť datové komunikace mezi jedním řídícím centrem a několika podřízenými stanicemi. Provozní stav Je základní funkcí zařízení. V tomto stavu sleduje MT34 síť a příchozí zprávu přijme, vyhodnotí adresu a v případě správnosti adresy, zprávu opakuje na připojené fáze současně s maximální amplitudou. ásledně očekává příjem další zprávy. MT34 je všesměrový. Může přijímat z kterékoliv fáze a vysílat na všechny fáze. MT34 může spolupracovat pouze s moduly PLC, pracující na stejné přenosové frekvenci. V režimu párové komunikace předává MT34 okamžitě data z příjmu RS232 (RS485, M-bus) k druhému párovému modulu MT34. Ten je přijme, zpracuje a vyšle na výstupní linku RS232 (RS485, M-bus). V režimu síťové komunikace je vše podřízeno hlavní řídící stanici, která rozesílá data na jednotlivé podřízené stanice a případně reaguje na jejich odpovědi. Programovací stav Je stav, ve kterém dochází k nastavení parametrů zařízení. Spočívá v připojení počítače přes sériový servisní port RS232 k modulu MT34 a jeho přímé naprogramování. K tomu slouží nastavovací software RSET-R. Jeho popis naleznete v dokumentu "Konfigurace PLC routerů řady MT34". Funkce Maják viz. kapitola Další pomocné funkce.

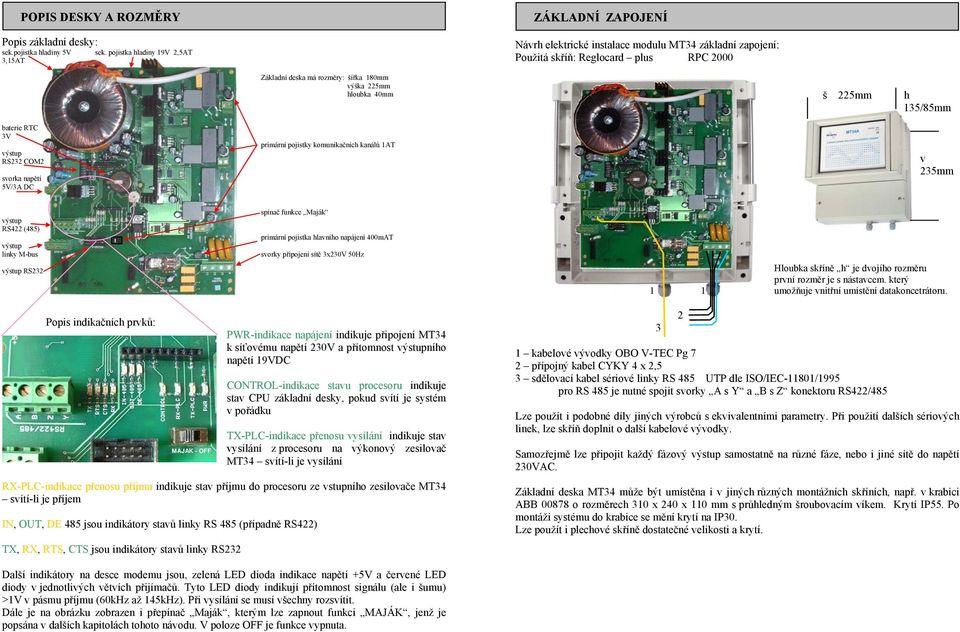

2 POPIS DESKY A ROZMĚRY Popis základní desky: sek.pojistka hladiny 5V sek. pojistka hladiny 19V 2,5AT 3,15AT ZÁKLADÍ ZAPOJEÍ ávrh elektrické instalace modulu MT34 základní zapojení: Použitá skříň: Reglocard plus RPC 2000 Základní deska má rozměry: šířka 180mm výška 225mm hloubka 40mm š 225mm h 135/85mm baterie RTC 3V výstup RS232 COM2 svorka napětí 5V/3A DC primární pojistky komunikačních kanálů 1AT v 235mm spínač funkce Maják výstup RS422 (485) primární pojistka hlavního napájení 400mAT výstup linky M-bus svorky připojení sítě 3x230V 50Hz výstup RS232 Popis indikačních prvků: MAJAK - OFF PWR-indikace napájení indikuje připojení MT34 k síťovému napětí 230V a přítomnost výstupního napětí 19VDC COTROL-indikace stavu procesoru indikuje stav CPU základní desky, pokud svítí je systém v pořádku TX-PLC-indikace přenosu vysílání indikuje stav vysílání z procesoru na výkonový zesilovač MT34 svítí-li je vysílání RX-PLC-indikace přenosu příjmu indikuje stav příjmu do procesoru ze vstupního zesilovače MT34 svítí-li je příjem I, OUT, DE 485 jsou indikátory stavů linky RS 485 (případně RS422) TX, RX, RTS, CTS jsou indikátory stavů linky RS232 Hloubka skříně h je dvojího rozměru první rozměr je s nástavcem. který 1 1 umožňuje vnitřní umístění datakoncetrátoru kabelové vývodky OBO V-TEC Pg 7 2 přípojný kabel CYKY 4 x 2,5 3 sdělovací kabel sériové linky RS 485 UTP dle ISO/IEC-11801/1995 pro RS 485 je nutné spojit svorky A s Y a B s Z konektoru RS422/485 Lze použít i podobné díly jiných výrobců s ekvivalentními parametry. Při použití dalších sériových linek, lze skříň doplnit o další kabelové vývodky. Samozřejmě lze připojit každý fázový výstup samostatně na různé fáze, nebo i jiné sítě do napětí 230VAC. Základní deska MT34 může být umístěna i v jiných různých montážních skříních, např. v krabici ABB o rozměrech 310 x 240 x 110 mm s průhledným šroubovacím víkem. Krytí IP55. Po montáži systému do krabice se mění krytí na IP30. Lze použít i plechové skříně dostatečné velikosti a krytí. Další indikátory na desce modemu jsou, zelená LED dioda indikace napětí +5V a červené LED diody v jednotlivých větvích přijímačů. Tyto LED diody indikují přítomnost signálu (ale i šumu) >1V v pásmu příjmu (60kHz až 145kHz). Při vysílání se musí všechny rozsvítit. Dále je na obrázku zobrazen i přepínač Maják, kterým lze zapnout funkci MAJÁK, jenž je popsána v dalších kapitolách tohoto návodu. V poloze OFF je funkce vypnuta.

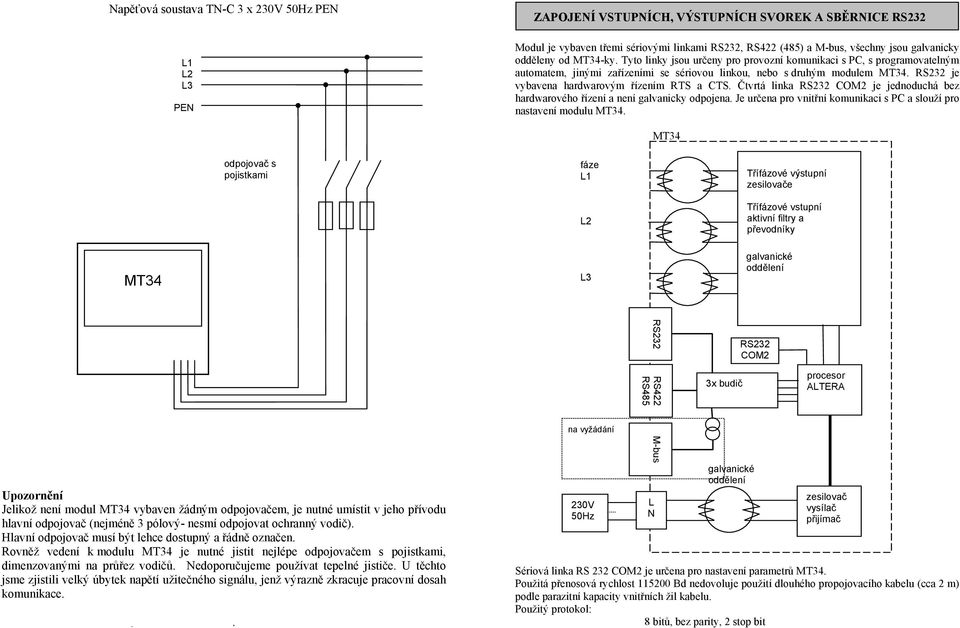

3 apěťová soustava T-C 3 x 230V 50Hz PE PE ZAPOJEÍ VSTUPÍCH, VÝSTUPÍCH SVOREK A SBĚRICE RS232 Modul je vybaven třemi sériovými linkami RS232, RS422 (485) a M-bus, všechny jsou galvanicky odděleny od MT34-ky. Tyto linky jsou určeny pro provozní komunikaci s PC, s programovatelným automatem, jinými zařízeními se sériovou linkou, nebo s druhým modulem MT34. RS232 je vybavena hardwarovým řízením RTS a CTS. Čtvrtá linka RS232 COM2 je jednoduchá bez hardwarového řízení a není galvanicky odpojena. Je určena pro vnitřní komunikaci s PC a slouží pro nastavení modulu MT34. MT34 odpojovač s pojistkami fáze Třífázové výstupní zesilovače Třífázové vstupní aktivní filtry a převodníky MT34 galvanické oddělení RS232 RS422 RS485 3x budič RS232 COM2 procesor ALTERA na vyžádání Upozornění Jelikož není modul MT34 vybaven žádným odpojovačem, je nutné umístit v jeho přívodu hlavní odpojovač (nejméně 3 pólový- nesmí odpojovat ochranný vodič). Hlavní odpojovač musí být lehce dostupný a řádně označen. Rovněž vedení k modulu MT34 je nutné jistit nejlépe odpojovačem s pojistkami, dimenzovanými na průřez vodičů. edoporučujeme používat tepelné jističe. U těchto jsme zjistili velký úbytek napětí užitečného signálu, jenž výrazně zkracuje pracovní dosah komunikace. 230V 50Hz L M-bus galvanické oddělení zesilovač vysílač přijímač Sériová linka RS 232 COM2 je určena pro nastavení parametrů MT34. Použitá přenosová rychlost Bd nedovoluje použití dlouhého propojovacího kabelu (cca 2 m) podle parazitní kapacity vnitřních žil kabelu. Použitý protokol: 8 bitů, bez parity, 2 stop bit

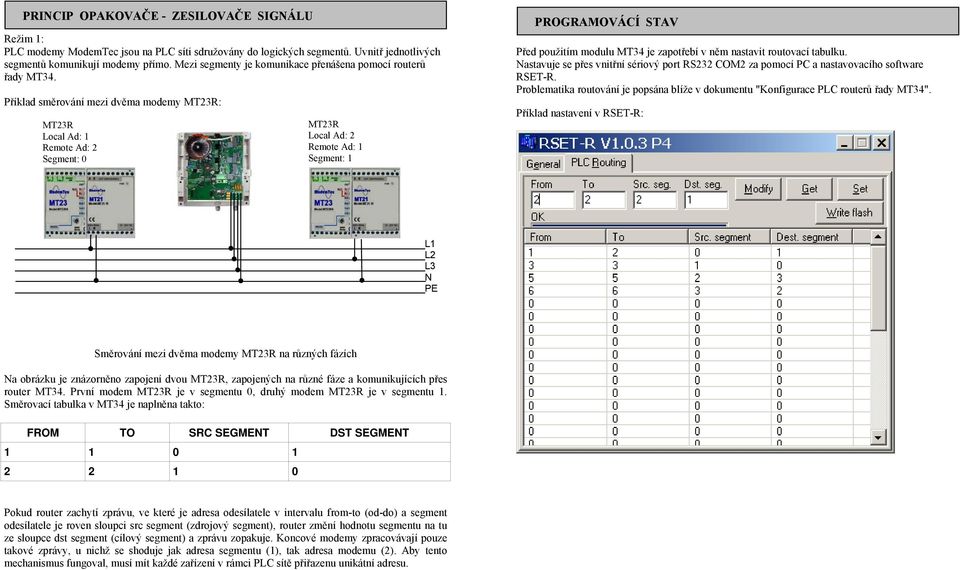

4 PRICIP OPAKOVAČE - ZESILOVAČE SIGÁLU Režim 1: PLC modemy ModemTec jsou na PLC síti sdružovány do logických segmentů. Uvnitř jednotlivých segmentů komunikují modemy přímo. Mezi segmenty je komunikace přenášena pomocí routerů řady MT34. Příklad směrování mezi dvěma modemy MT23R: MT23R Local Ad: 1 Remote Ad: 2 Segment: 0 MT23R Local Ad: 2 Remote Ad: 1 Segment: 1 PROGRAMOVÁCÍ STAV Před použitím modulu MT34 je zapotřebí v něm nastavit routovací tabulku. astavuje se přes vnitřní sériový port RS232 COM2 za pomocí PC a nastavovacího software RSET-R. Problematika routování je popsána blíže v dokumentu "Konfigurace PLC routerů řady MT34". Příklad nastavení v RSET-R: PE Směrování mezi dvěma modemy MT23R na různých fázích a obrázku je znázorněno zapojení dvou MT23R, zapojených na různé fáze a komunikujících přes router MT34. První modem MT23R je v segmentu 0, druhý modem MT23R je v segmentu 1. Směrovací tabulka v MT34 je naplněna takto: FROM TO SRC SEGMET DST SEGMET Pokud router zachytí zprávu, ve které je adresa odesílatele v intervalu from-to (od-do) a segment odesílatele je roven sloupci src segment (zdrojový segment), router změní hodnotu segmentu na tu ze sloupce dst segment (cílový segment) a zprávu zopakuje. Koncové modemy zpracovávají pouze takové zprávy, u nichž se shoduje jak adresa segmentu (1), tak adresa modemu (2). Aby tento mechanismus fungoval, musí mít každé zařízení v rámci PLC sítě přiřazenu unikátní adresu.

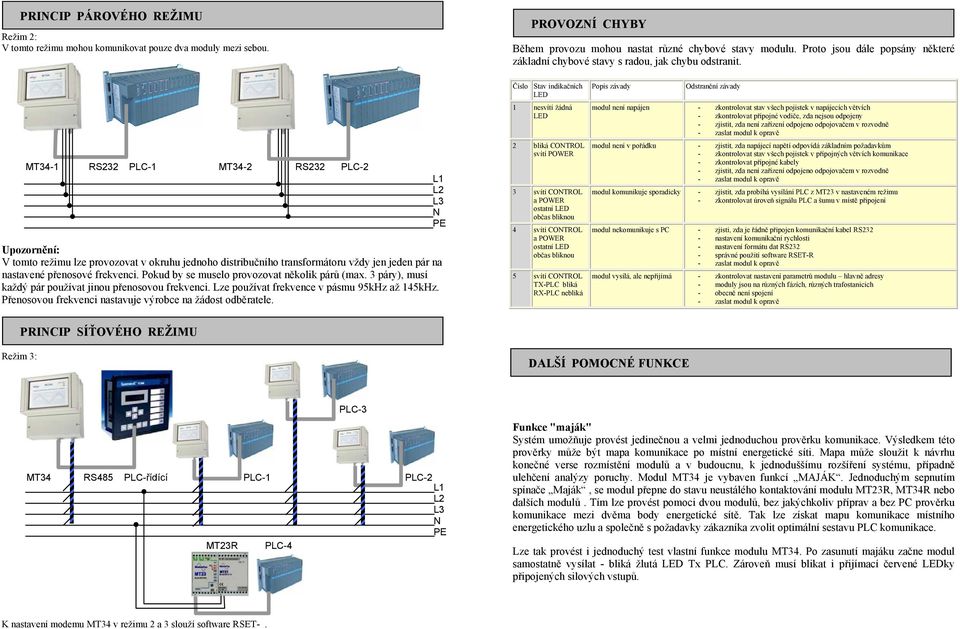

5 PRICIP PÁROVÉHO REŽIMU Režim 2: V tomto režimu mohou komunikovat pouze dva moduly mezi sebou. PROVOZÍ CHYBY Během provozu mohou nastat různé chybové stavy modulu. Proto jsou dále popsány některé základní chybové stavy s radou, jak chybu odstranit. Číslo Stav indikačních LED Popis závady Odstranění závady MT34-1 RS232 PLC-1 MT34-2 RS232 PLC-2 Upozornění: V tomto režimu lze provozovat v okruhu jednoho distribučního transformátoru vždy jen jeden pár na nastavené přenosové frekvenci. Pokud by se muselo provozovat několik párů (max. 3 páry), musí každý pár používat jinou přenosovou frekvenci. Lze používat frekvence v pásmu 95kHz až 145kHz. Přenosovou frekvenci nastavuje výrobce na žádost odběratele. PE 1 nesvítí žádná LED 2 bliká COTROL svítí POWER 3 svítí COTROL a POWER ostatní LED občas bliknou 4 svítí COTROL a POWER ostatní LED občas bliknou 5 svítí COTROL TX-PLC bliká RX-PLC nebliká modul není napájen - zkontrolovat stav všech pojistek v napájecích větvích - zkontrolovat přípojné vodiče, zda nejsou odpojeny - zjistit, zda není zařízení odpojeno odpojovačem v rozvodně modul není v pořádku - zjistit, zda napájecí napětí odpovídá základním požadavkům - zkontrolovat stav všech pojistek v přípojných větvích komunikace - zkontrolovat přípojné kabely - zjistit, zda není zařízení odpojeno odpojovačem v rozvodně modul komunikuje sporadicky - zjistit, zda probíhá vysílání PLC z MT23 v nastaveném režimu - zkontrolovat úroveň signálu PLC a šumu v místě připojení modul nekomunikuje s PC - zjisti, zda je řádně připojen komunikační kabel RS232 - nastavení komunikační rychlosti - nastavení formátu dat RS232 - správné použití software RSET-R modul vysílá, ale nepřijímá - zkontrolovat nastavení parametrů modulu hlavně adresy - moduly jsou na různých fázích, různých trafostanicich - obecně není spojení PRICIP SÍŤOVÉHO REŽIMU Režim 3: DALŠÍ POMOCÉ FUKCE PLC-3 MT34 RS485 PLC-řídící PLC-1 PLC-2 PE MT23R PLC-4 Funkce "maják" Systém umožňuje provést jedinečnou a velmi jednoduchou prověrku komunikace. Výsledkem této prověrky může být mapa komunikace po místní energetické síti. Mapa může sloužit k návrhu konečné verse rozmístění modulů a v budoucnu, k jednoduššímu rozšíření systému, případně ulehčení analýzy poruchy. Modul MT34 je vybaven funkcí MAJÁK. Jednoduchým sepnutím spínače Maják, se modul přepne do stavu neustálého kontaktování modulu MT23R, MT34R nebo dalších modulů. Tím lze provést pomoci dvou modulů, bez jakýchkoliv příprav a bez PC prověrku komunikace mezi dvěma body energetické sítě. Tak lze získat mapu komunikace místního energetického uzlu a společně s požadavky zákazníka zvolit optimální sestavu PLC komunikace. Lze tak provést i jednoduchý test vlastní funkce modulu MT34. Po zasunutí majáku začne modul samostatně vysílat - bliká žlutá LED Tx PLC. Zároveň musí blikat i přijímací červené LEDky připojených silových vstupů. K nastavení modemu MT34 v režimu 2 a 3 slouží software RSET-.

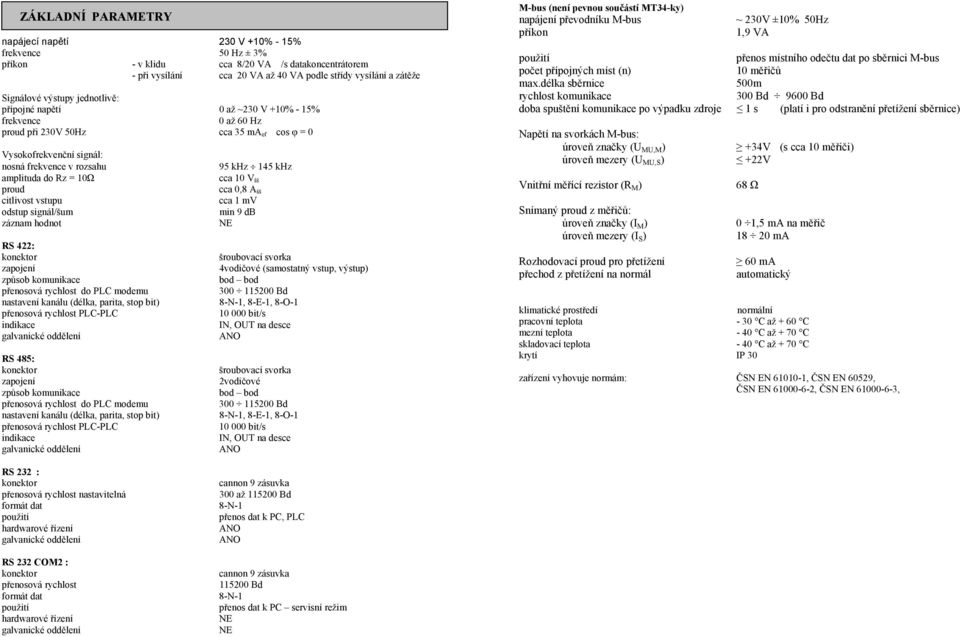

6 ZÁKLADÍ PARAMETRY napájecí napětí 230 V +10% - 15% frekvence 50 Hz ± 3% příkon - v klidu cca 8/20 VA /s datakoncentrátorem - při vysílání cca 20 VA až 40 VA podle střídy vysílání a zátěže Signálové výstupy jednotlivě: přípojné napětí 0 až ~230 V +10% - 15% frekvence 0 až 60 Hz proud při 230V 50Hz cca 35 ma ef cos φ = 0 Vysokofrekvenční signál: nosná frekvence v rozsahu 95 khz 145 khz amplituda do Rz = 10Ω cca 10 V šš proud cca 0,8 A šš citlivost vstupu cca 1 mv odstup signál/šum min 9 db záznam hodnot E RS 422: konektor šroubovací svorka zapojení 4vodičové (samostatný vstup, výstup) způsob komunikace bod bod přenosová rychlost do PLC modemu Bd nastavení kanálu (délka, parita, stop bit) 8--1, 8-E-1, 8-O-1 přenosová rychlost PLC-PLC bit/s indikace I, OUT na desce galvanické oddělení AO RS 485: konektor šroubovací svorka zapojení 2vodičové způsob komunikace bod bod přenosová rychlost do PLC modemu Bd nastavení kanálu (délka, parita, stop bit) 8--1, 8-E-1, 8-O-1 přenosová rychlost PLC-PLC bit/s indikace I, OUT na desce galvanické oddělení AO M-bus (není pevnou součástí MT34-ky) napájení převodníku M-bus ~ 230V ±10% 50Hz příkon 1,9 VA použití přenos místního odečtu dat po sběrnici M-bus počet přípojných míst (n) 10 měřičů max.délka sběrnice 500m rychlost komunikace 300 Bd 9600 Bd doba spuštění komunikace po výpadku zdroje 1 s (platí i pro odstranění přetížení sběrnice) apětí na svorkách M-bus: úroveň značky (U MU,M ) +34V (s cca 10 měřiči) úroveň mezery (U MU,S ) +22V Vnitřní měřící rezistor (R M ) 68 Ω Snímaný proud z měřičů: úroveň značky (I M ) 0 1,5 ma na měřič úroveň mezery (I S ) ma Rozhodovací proud pro přetížení 60 ma přechod z přetížení na normál automatický klimatické prostředí normální pracovní teplota - 30 C až + 60 C mezní teplota - 40 C až + 70 C skladovací teplota - 40 C až + 70 C krytí IP 30 zařízení vyhovuje normám: ČS E , ČS E 60529, ČS E , ČS E , RS 232 : konektor cannon 9 zásuvka přenosová rychlost nastavitelná 300 až Bd formát dat 8--1 použití přenos dat k PC, PLC hardwarové řízení AO galvanické oddělení AO RS 232 COM2 : konektor cannon 9 zásuvka přenosová rychlost Bd formát dat 8--1 použití přenos dat k PC servisní režim hardwarové řízení E galvanické oddělení E
