Technický popis MT24. Návod pro obsluhu UPOZORNĚNÍ OBECNÉ POKYNY ZÁKLADNÍ CHARAKTERISTIKA

Rozměr: px
Začít zobrazení ze stránky:

Download "Technický popis MT24. Návod pro obsluhu UPOZORNĚNÍ OBECNÉ POKYNY ZÁKLADNÍ CHARAKTERISTIKA"

Transkript

1 UPOZORĚÍ Zařízení tvoří ucelenou sestavu rozvaděče. Pouze tato sestava je bezpečná z hlediska úrazu elektrickým proudem. Proto nepoužívejte jiné napájecí zdroje, ani jiná zapojení, než jsou uvedena v tomto návodě. Technický popis MT24 ávod pro obsluhu Zařízení je trvale připojeno na sít 3 x 230V 50Hz. Proto jakákoliv manipulace se skříní, vodiči nebo součástmi uvnitř skříně vyžaduje značnou opatrnost a může ji provádět pouze pracovník s kvalifikací pro samostatnou činnost ( 6) a vyšší. Zařízení je dostatečně kryto pouze v instalační krabici s krytím IP65 proti vodě a vysoké vlhkosti. (IP65 prachotěsné, proti tryskající vodě ) Vlastní kryti je IP30. eumísťujte zařízení zbytečně v těsné blízkosti tepelných zdrojů (teplomety, horkovzdušná zařízení apod.). Zařízení bude spolehlivě pracovat jen v podmínkách, určených tímto návodem pro obsluhu. Jakékoliv svévolné změny v použití a obsluze mohou způsobit zhoršenou funkci zařízení, nebo jeho zničení. OBECÉ POKYY ZÁKLADÍ CHARAKTERISTIKA Je určen pro použití v elektrorozvodné síti 3x230V 50Hz, jako článek přenosu dat po elektrické síti. Může pracovat v několika režimech, které jsou nastaveny od výrobce podle požadavku odběratele. První režim je třífázový router a zesilovač signálů. Umožňuje směrování zpráv mezi PLC modemy ModemTec. Používá se hlavně pro umožnění komunikace PLC modulů přes distribuční transformátor, nebo uzel s velmi nízkou impedancí. Může se samozřejmě použít kdekoliv, kde je zapotřebí rozvětvit signál na více fází (max 3 fáze) bez ohledu na sled fází. Je však nutné dodržet napěťovou úroveň 230V AC. Je možné použít i několik opakovačů v různých uzlech. Pomocí routerů řady MT24 lze vybudovat velmi rozsáhlé PLC sítě, včetně sítí, kde je nutno směrovat signál mezi jednotlivými fázemi. Druhý režim je párová komunikace mezi dvěma MT24, případně MT24 a MT23R. Jedná se o přenos dat z jednoho místa na druhé. K MT24 lze připojit jakékoliv zařízení jako PC, programovatelné automaty, nebo jiné zařízení, vybavené komunikační linkou RS232. Třetí režim představuje síťovou komunikaci.. Tento režim umožňuje sestavit rozsáhlou síť datové komunikace mezi jedním řídícím centrem a několika podřízenými stanicemi. Provozní stav Je základní funkcí zařízení. V tomto stavu sleduje MT24 síť a příchozí zprávu přijme, vyhodnotí adresu a v případě správnosti adresy, zprávu opakuje na připojené fáze současně s maximální amplitudou. ásledně očekává příjem další zprávy. MT24 je všesměrový. Může přijímat z kterékoliv fáze a vysílat na všechny fáze. MT24 může spolupracovat pouze s moduly PLC, pracující na stejné přenosové frekvenci. V režimu párové komunikace předává MT24 okamžitě data z příjmu RS232 k druhému párovému modulu MT24. Ten je přijme, zpracuje a vyšle na výstupní linku RS232. V režimu síťové komunikace je vše podřízeno hlavní řídící stanici, která rozesílá data na jednotlivé podřízené stanice a případně reaguje na jejich odpovědi. Programovací stav Je stav, ve kterém dochází k nastavení parametrů zařízení. Spočívá v připojení počítače přes sériový servisní port RS232 k modulu MT24 a jeho přímé naprogramování. K tomu slouží nastavovací software RSET-R. Jeho popis naleznete v dokumentu "Konfigurace PLC routerů řady MT24". Funkce Maják viz. kapitola Další pomocné funkce.

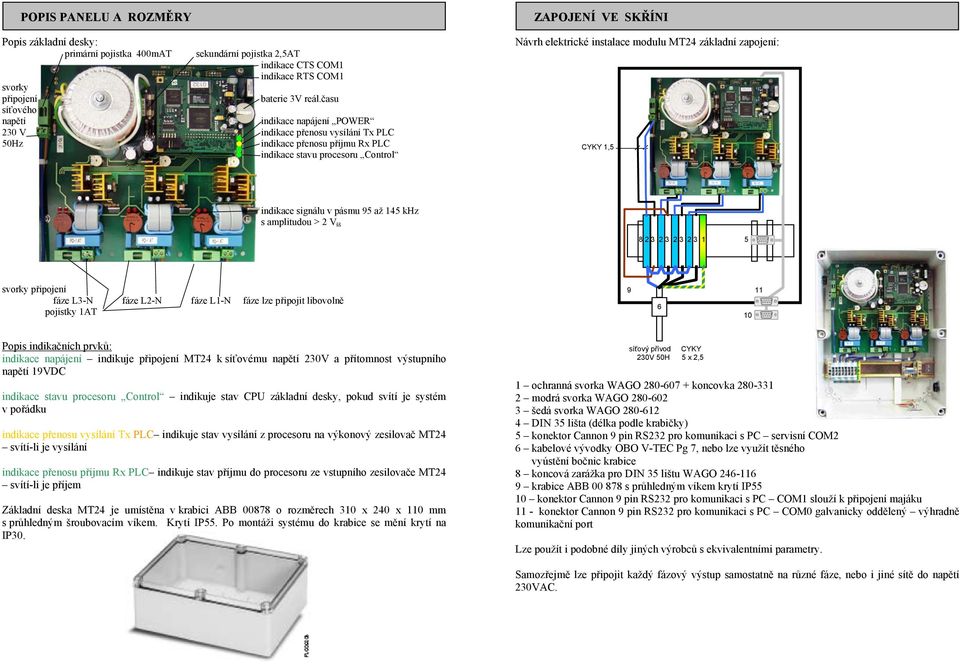

2 POPIS PAELU A ROZMĚRY Popis základní desky: primární pojistka 400mAT sekundární pojistka 2,5AT indikace CTS COM1 indikace RTS COM1 svorky připojení baterie 3V reál.času síťového napětí indikace napájení POWER 230 V indikace přenosu vysílání Tx PLC 50Hz indikace přenosu příjmu Rx PLC indikace stavu procesoru Control ZAPOJEÍ VE SKŘÍI ávrh elektrické instalace modulu MT24 základní zapojení: CYKY 1,5 indikace signálu v pásmu 95 až 145 khz s amplitudou > 2 V šš svorky připojení fáze - fáze - fáze - fáze lze připojit libovolně pojistky 1AT Popis indikačních prvků: indikace napájení indikuje připojení MT24 k síťovému napětí 230V a přítomnost výstupního napětí 19VDC indikace stavu procesoru Control indikuje stav CPU základní desky, pokud svítí je systém v pořádku indikace přenosu vysílání Tx PLC indikuje stav vysílání z procesoru na výkonový zesilovač MT24 svítí-li je vysílání indikace přenosu příjmu Rx PLC indikuje stav příjmu do procesoru ze vstupního zesilovače MT24 svítí-li je příjem Základní deska MT24 je umístěna v krabici ABB o rozměrech 310 x 240 x 110 mm s průhledným šroubovacím víkem. Krytí IP55. Po montáži systému do krabice se mění krytí na IP30. síťový přívod CYKY 230V 50H 5 x 2,5 1 ochranná svorka WAGO koncovka modrá svorka WAGO šedá svorka WAGO DI 35 lišta (délka podle krabičky) 5 konektor Cannon 9 pin RS232 pro komunikaci s PC servisní COM2 6 kabelové vývodky OBO V-TEC Pg 7, nebo lze využít těsného vyústění bočnic krabice 8 koncová zarážka pro DI 35 lištu WAGO krabice ABB s průhledným víkem krytí IP55 10 konektor Cannon 9 pin RS232 pro komunikaci s PC COM1 slouží k připojení majáku 11 - konektor Cannon 9 pin RS232 pro komunikaci s PC COM0 galvanicky oddělený výhradně komunikační port Lze použít i podobné díly jiných výrobců s ekvivalentními parametry. Samozřejmě lze připojit každý fázový výstup samostatně na různé fáze, nebo i jiné sítě do napětí 230VAC.

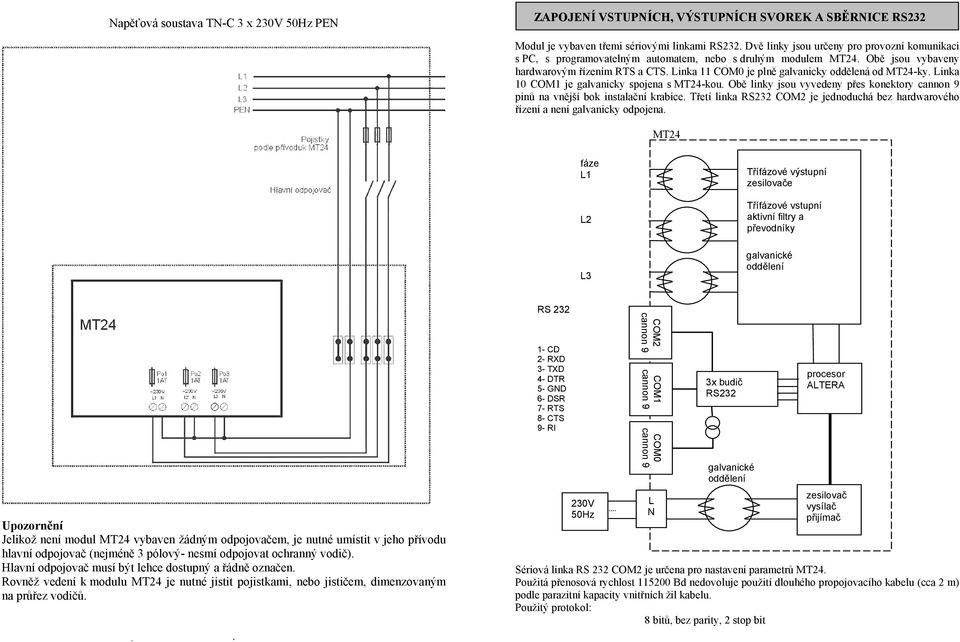

3 apěťová soustava T-C 3 x 230V 50Hz PE ZAPOJEÍ VSTUPÍCH, VÝSTUPÍCH SVOREK A SBĚRICE RS232 Modul je vybaven třemi sériovými linkami RS232. Dvě linky jsou určeny pro provozní komunikaci s PC, s programovatelným automatem, nebo s druhým modulem MT24. Obě jsou vybaveny hardwarovým řízením RTS a CTS. Linka 11 COM0 je plně galvanicky oddělená od MT24-ky. Linka 10 COM1 je galvanicky spojena s MT24-kou. Obě linky jsou vyvedeny přes konektory cannon 9 pinů na vnější bok instalační krabice. Třetí linka RS232 COM2 je jednoduchá bez hardwarového řízení a není galvanicky odpojena. MT24 fáze Třífázové výstupní zesilovače Třífázové vstupní aktivní filtry a převodníky galvanické oddělení Upozornění Jelikož není modul MT24 vybaven žádným odpojovačem, je nutné umístit v jeho přívodu hlavní odpojovač (nejméně 3 pólový- nesmí odpojovat ochranný vodič). Hlavní odpojovač musí být lehce dostupný a řádně označen. Rovněž vedení k modulu MT24 je nutné jistit pojistkami, nebo jističem, dimenzovaným na průřez vodičů. RS CD 2- RXD 3- TXD 4- DTR 5- GD 6- DSR 7- RTS 8- CTS 9- RI 230V 50Hz COM2 cannon 9 COM1 cannon 9 COM0 cannon 9 L 3x budič RS232 galvanické oddělení procesor ALTERA zesilovač vysílač přijímač Sériová linka RS 232 COM2 je určena pro nastavení parametrů MT24. Použitá přenosová rychlost Bd nedovoluje použití dlouhého propojovacího kabelu (cca 2 m) podle parazitní kapacity vnitřních žil kabelu. Použitý protokol: 8 bitů, bez parity, 2 stop bit

4 PRICIP OPAKOVAČE - ZESILOVAČE SIGÁLU Režim 1: PLC modemy ModemTec jsou na PLC síti sdružovány do logických segmentů. Uvnitř jednotlivých segmentů komunikují modemy přímo. Mezi segmenty je komunikace přenášena pomocí routerů řady MT24. Příklad směrování mezi dvěma modemy MT23R: PROGRAMOVÁCÍ STAV Před použitím modulu MT24 je zapotřebí v něm nastavit routovací tabulku. astavuje se přes sériový port RS232 za pomocí PC a nastavovacího software RSET-R. Problematika routování je popsána blíže v dokumentu "Konfigurace PLC routerů řady MT24". Příklad nastavení v RSET-R: MT23R Local Ad: 1 Remote Ad: 2 Segment: 0 MT23R Local Ad: 2 Remote Ad: 1 Segment: 1 PE Směrování mezi dvěma modemy MT23R na různých fázích a obrázku je znázorněno zapojení dvou MT23R, zapojených na různé fáze a komunikujících přes router MT24. První modem MT23R je v segmentu 0, druhý modem MT23R je v segmentu 1. Směrovací tabulka v MT24 je naplněna takto: FROM TO SRC SEGMET DST SEGMET Pokud router zachytí zprávu, ve které je adresa odesílatele v intervalu from-to (od-do) a segment odesílatele je roven sloupci src segment (zdrojový segment), router změní hodnotu segmentu na tu ze sloupce dst segment (cílový segment) a zprávu zopakuje. Koncové modemy zpracovávají pouze takové zprávy, u nichž se shoduje jak adresa segmentu (1), tak adresa modemu (2). Aby tento mechanismus fungoval, musí mít každé zařízení v rámci PLC sítě přiřazenu unikátní adresu.

5 PRICIP PÁROVÉHO REŽIMU Režim 2: V tomto režimu mohou komunikovat pouze dva moduly mezi sebou. PROVOZÍ CHYBY Během provozu mohou nastat různé chybové stavy modulu. Proto jsou dále popsány některé základní chybové stavy s radou, jak chybu odstranit. Číslo Stav indikačních LED Popis závady Odstranění závady COM 0 COM 0 MT24-1 RS232 PLC-1 MT24-2 RS232 PLC-2 Upozornění: V tomto režimu lze provozovat v okruhu jednoho distribučního transformátoru vždy jen jeden pár na nastavené přenosové frekvenci. Pokud by se muselo provozovat několik párů (max. 3 páry), musí každý pár používat jinou přenosovou frekvenci. Lze používat frekvence v pásmu 95kHz až 145kHz. Přenosovou frekvenci nastavuje výrobce na žádost odběratele. PE 1 nesvítí žádná LED 2 svítí COTROL a POWER ostatní LED ani nebliknou 3 svítí COTROL a POWER ostatní LED občas bliknou 4 svítí COTROL a POWER ostatní LED občas bliknou modul není napájen - zkontrolovat stav všech pojistek v napájecích větvích - zkontrolovat přípojné vodiče, zda nejsou odpojeny - zjistit, zda není zařízení odpojeno odpojovačem v rozvodně - zaslat modul k opravě modul nekomunikuje - zjistit, zda vůbec probíhá vysílání PLC z MT23 - prověřit shodu nosné frekvence v PLC síti (např. 85 khz) - zkontrolovat stav všech pojistek v přípojných větvích komunikace - zkontrolovat přípojné kabely - zjistit, zda není zařízení odpojeno odpojovačem v rozvodně - zaslat modul k opravě modul komunikuje sporadicky - zjistit, zda probíhá vysílání PLC z MT23 v nastaveném režimu - prověřit shodu nosné frekvence v PLC síti (např. 85 khz) - zkontrolovat úroveň signálu PLC a šumu v místě připojení modul nekomunikuje s PC - zjisti, zda je řádně připojen komunikační kabel RS232 - nastavení komunikační rychlosti - nastavení formátu dat RS232 - správné použití software RSET-R - zaslat modul k opravě PRICIP SÍŤOVÉHO REŽIMU Režim 3: DALŠÍ POMOCÉ FUKCE COM 0 PLC-3 MT24 RS232 PLC-řídící PLC-1 PLC-2 PE MT23R PLC-4 Funkce "maják" Systém umožňuje provést jedinečnou a velmi jednoduchou prověrku komunikace. Výsledkem této prověrky může být mapa komunikace po místní energetické síti. Mapa může sloužit k návrhu konečné verse rozmístění modulů a v budoucnu, k jednoduššímu rozšíření systému, případně ulehčení analýzy poruchy. Modul MT24 je vybaven funkcí MAJÁK. Jednoduchým zasunutím konektoru Maják do komunikačního portu COM1 RS232, se modul přepne do stavu neustálého kontaktování modulu MT22, MT23R, nebo dalších modulů. Tím lze provést pomoci dvou modulů, bez jakýchkoliv příprav a bez PC prověrku komunikace mezi dvěma body energetické sítě. Tak lze získat mapu komunikace místního energetického uzlu a společně s požadavky zákazníka zvolit optimální sestavu PLC komunikace. Lze tak provést i jednoduchý test vlastní funkce modulu MT24. Po zasunutí majáku do COM1 začne modul samostatně vysílat - bliká žlutá LED Tx PLC. Zároveň musí blikat i přijímací červené LEDky připojených silových vstupů. K nastavení modemu MT24 v režimu 2 a 3 slouží software RSET V1.0.7 P2 RSET V1.0.9 P2.

6 ZÁKLADÍ PARAMETRY apájecí vstup: napájecí napětí 230 V +10% - 15% frekvence 50 Hz ± 3% příkon - v klidu cca 8 VA - při vysílání cca 12 VA až 20 VA podle střídy vysílání Signálové výstupy jednotlivě: přípojné napětí 0 až ~230 V +10% - 15% frekvence 0 až 60 Hz proud při 230V 50Hz cca 35 ma ef cos φ = 0 Vysokofrekvenční signál: nosná frekvence v rozsahu 95 khz 145 khz amplituda do Rz = 10Ω cca 10 V šš proud cca 0,8 A šš citlivost vstupu cca 1 mv odstup signál/šum min 9 db záznam hodnot E RS 232 COM2 : konektor cannon 9 zásuvka přenosová rychlost Bd formát dat 8--1 použití přenos dat k PC servisní režim hardwarové řízení E galvanické oddělení E RS 232 COM1 : konektor cannon 9 zásuvka přenosová rychlost nastavitelná 300 až Bd formát dat 8--1 použití přenos dat k PC, PLC hardwarové řízení AO galvanické oddělení E RS 232 COM0 : konektor cannon 9 zásuvka přenosová rychlost nastavitelná 300 až Bd formát dat 8--1 použití přenos dat k PC, PLC hardwarové řízení AO galvanické oddělení AO klimatické prostředí normální pracovní teplota - 30 C až + 60 C mezní teplota - 40 C až + 70 C skladovací teplota - 40 C až + 70 C krytí IP 30 zařízení vyhovuje normám: ČS E , ČS E 60529, ČS E , ČS E ,
