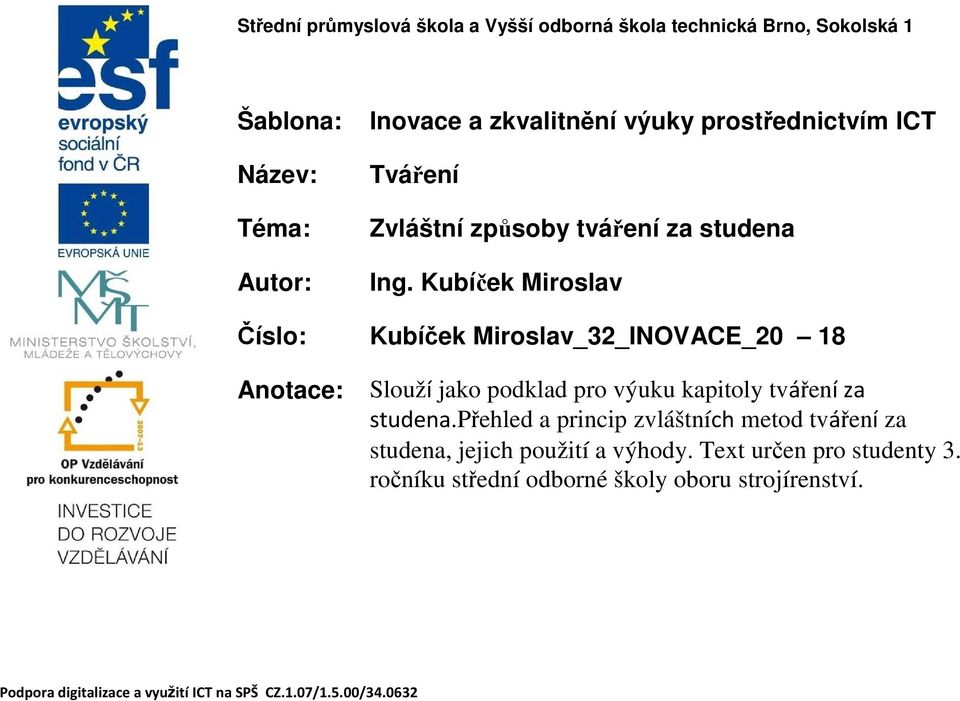

1 Střední průmyslová škola a Vyšší odborná škola technická Brno, Sokolská 1 Šablona: Název: Téma: Autor: Inovace a zkvalitnění výuky prostřednictvím ICT Tváření Zvláštní způsoby tváření za studena Ing. Kubíček Miroslav Číslo: Kubíček Miroslav_32_INOVACE_20 18 Anotace: Slouží jako podklad pro výuku kapitoly tvářeníza studena.přehled a princip zvláštních metod tváření za studena, jejich použití a výhody. Text určen pro studenty 3. ročníku střední odborné školy oboru strojírenství. Podpora digitalizace a využití ICT na SPŠ CZ.1.07/1.5.00/

2 CHARAKTERISTIKA Metody se specifickými podmínkami tváření Patří mezi plošné tváření za studena Vhodné pro kusovou a malosériovou výrobu TVÁŘENÍ tzv. NEPEVNÝMI NÁSTROJI jedna z činných částínástroje je pevná-během tváření neměnítvar Druháčást nástroje je pružná jejítvar se během tváření mění 2

3 PŘEHLED METOD Tváření nepevnými nástroji Tváření pryží metoda GUERIN Tváření pryží metoda MARFORM Tváření pryží a kapalinou» metoda HYDROFORM» metoda HYDRO-MEC» systém VERSON-WHEELON Rozšiřování kapalinou a pryží Tváření vysokou energií( rychlostí) Elektromagnetickétváření Rotační tlačení plechu kovotlačitelství 3

4 Metoda GUERIN Způsob plošného tváření kovů za studena Dělíme podle tvaru nástroje Stříhání Ohýbání VÝHODY : jednoduchý a levný nástroj,univerzální použití, jednoduchá výměna nástroje NEVÝHODY : malé využití plechu Použití kusovávýroba,střih plechůsíly do 1 mm, hliníkovédo 2 mm 4

5 Metoda GUERIN Popis nástroje: Pryžje upevněna v polouzavřenéocelovéskříni na lisu. Na nástroj ( střižnici nebo ohybnici)je položen plech přesahujícíl ( viz obr ) Nástroj z konstrukční oceli (11 600, 11700, 12050) Životnost pryže asi 2000 výstřižků( výlisků) Tvrdost pryže asi Hsh80, pro ohyb Hshasi 50 5

6 1-objímka pryžového polštáře, tzv. kufr 2 tvářený plech 3 nástroj 4 podložka 5 stolnídeska lisu h = 10 x t H = ( 4 6 ) x t (mm) 6

7 Metoda Guerin ohyb střih 7

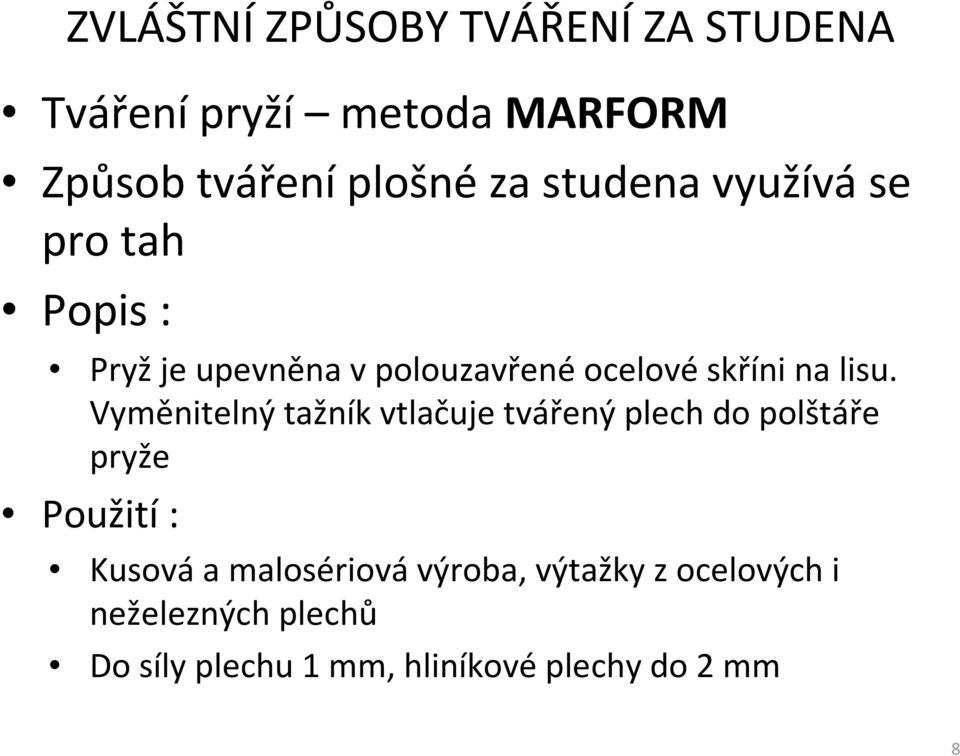

8 Tváření pryží metoda MARFORM Způsob tvářeníplošnéza studena využíváse pro tah Popis : Pryžje upevněna v polouzavřenéocelovéskříni na lisu. Vyměnitelný tažník vtlačuje tvářený plech do polštáře pryže Použití: Kusováa malosériovávýroba, výtažky z ocelových i neželezných plechů Do síly plechu 1 mm, hliníkovéplechy do 2 mm 8

9 MARFORM 9

10 TVÁŘENÍ PRYŽÍ A KAPALINOU - HYDROFORM Způsob plošného tvářeníza studena tah a ohyb Popis metody : Ocelováskříňje přetažena pryžovou membránou a naplněna kapalinou. Tažník zatlačuje tvářený plech do pracovního prostoru skříně, kde tlakem kapaliny jsou membrána i tvářený plech tvarovány podle tvaru tažníku 10

11 HYDROFORM 11

12 Hydromechanické tažení HYDRO-MEC 12

13 Tváření pryžovým vakem VERSON-WHEELON 1 pryžový vak 2 pryžový polštář 3 tvářený plech 4 nástroj 5 podávací skříň 6 těleso lisu 13

14 ROZŠIŘOVÁNÍ KAPALINOU NEBO PRYŽÍ Tlak působína kapalinu nebo pryžve vakuu uvnitř tenkostěnné trubky nebo válce a tváří je do požadovaného tvaru podle dvoudílné tažnice 14

15 TVÁŘENÍ VYSOKOU ENERGIÍ VÝBUCHEM 1/2 Využíváúčinkůtlakovévlny, kteráse šířívšemi směry na tvářený materiál Rychlost tváření40 až60 m/s tvářenívysokými rychlostmi NEVÝHODY : Kvalifikovanější pracovníci Náročnější bezpečnost práce Použití: Vhodnéi pro obtížnětvářitelnémateriály např. slitiny Ti Výlisky různých tvarů Možno tvářet i velké výlisky ( několikametrové) Kusová, malosériová výroba 15

16 TVÁŘENÍ VYSOKOU ENERGIÍ VÝBUCHEM 2/2 16

17 ELEKTROMAGNETICKÉ TVÁŘENÍ Využíváodpudivých silových účinkůz nesouhlasných magnetických polí v pracovní cívce a tvářeného materiálu. Jen pro vodivémateriály 17

18 ROTAČNÍ TLAČENÍ PLECHU 1/2 Sloužík výrobědutých rotačních součástína kovotlačitelských strojích. Princip : Tváření rovinného přístřihu plechu pomocí ocelových kalených kladek podle tvaru formy Vhodnéi pro neželeznéplechy a oceli s velkou pevností, nerezavějícía žáruvzdornéoceli, slitiny Ti 18

19 ROTAČNÍ TLAČENÍ PLECHU 2/2 19

20 Použité zdroje Hluchý,M.Strojírenská Technologie 2,Nakladatelství technické literatury PRAHA 1979,408 stran, Kotouč, J.,Šanovec, J.,Čermák J. Mádle, L. :Tvářecí nástroje; ČVUT, Praha, Doubravský M. - Macášek I. - Macháček Z. - Žák J. : Technologie I.; VUT, Brno, Černoch, S.Strojně technická příručka, sv.2;sntl, Praha,
