1 STŘEDNÍ PRŮMYSLOVÁ ŠKOLA, Praha 10, Na Třebešíně 2299 příspěvková organizace zřízená HMP Lisování STŘIHÁNÍ TENTO PROJEKT JE SPOLUFINANCOVÁN EVROPSKÝM SOCIÁLNÍM FONDEM, STÁTNÍM ROZPOČTEM ČESKÉ REPUBLIKY A ROZPOČTEM HLAVNÍHO MĚSTA PRAHY.

2 Stroje - nástroje stroje - lisy (hydraulický lis vystřihovací) nástroje - střihadla

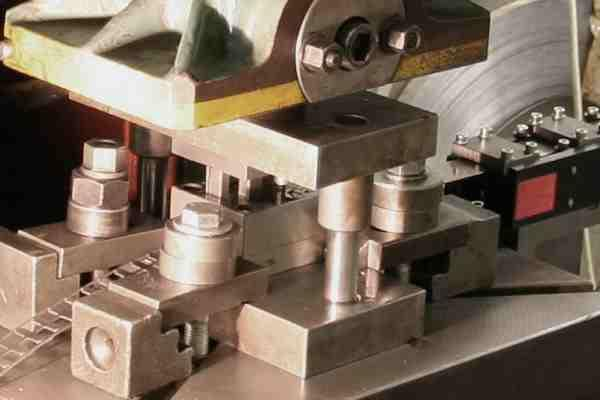

3 Ukázka střihání

4 Princip střihání plošné tváření mechanické vlastnosti výstřižků se nemění postupné nebo současné oddělování části materiálu střihadly podél plochy (obvykle kolmo k povrchu materiálu)

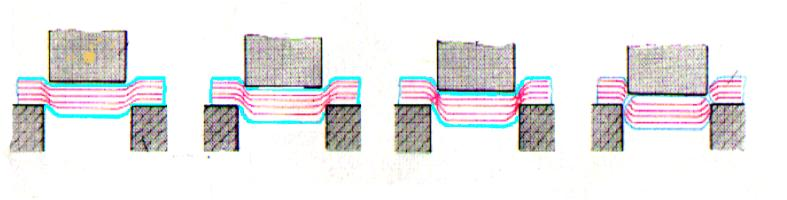

5 Fáze střihání 1. fáze - pružná deformace 2. fáze - trvalá deformace 3. fáze - nastřižení materiálu 4. fáze - oddělení materiálu F střižník F F F 1. fáze střižnice 2. fáze 3. fáze 4. odstřižení

6 Fáze střihání pružná deformace - napětí ve střihaném materiálu nepřesahuje R e trvalá deformace - napětí v mat. > R e nastřižení materiálu - mat. je namáhán nad R ms (R ms 0,8.R m ) materiál nastřižen u hran střižníku a střižnice oddělení materiálu - výstřižek oddělen od základního materiálu a pohybem střižníku vytlačen ze střižnice

7 Konstrukční směrnice stupeň přesnosti výstřižků běžně - IT (12 až 14) vedení vodícími sloupky - IT (9 až 11) speciální nástroje - IT (6 až 8) jakost povrchu výstřižku R a = (3,2 až 6,3)μm

8 Nástřihový plán závisí na tvaru výrobku konstrukci výrobku dodržování zásad konstrukce minimálních vzdálenostech mezi výrobky - m minimálních vzdálenostech mezi výrobky a okraji pásu plechu - m 1

9 Nástřihový plán

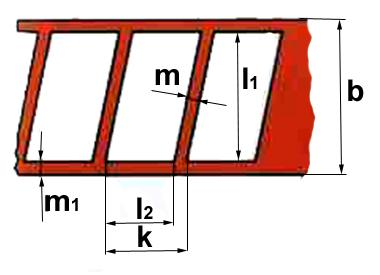

10 Nástřihový plán - legenda k...krok [mm](posuv) m...můstek mezi dvěma výstřižky m 1,5.t [mm] m 1...můstek mezi výstřižkem a okrajem pásu m 1 1,2.t [mm] b...šířka pásu plechu [mm]

11 Určení k, b k...krok (posuv) k = l 2 + m [mm] b...šířka pásu plechu b = l m 1 [mm]

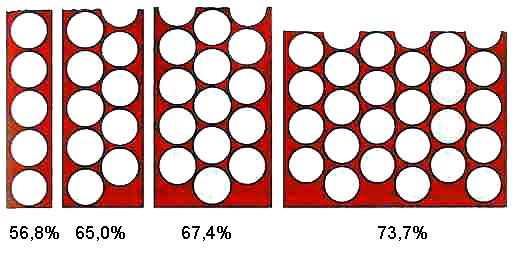

12 Rozmístění výrobků - hospodárnost

13 Hospodárnost nástřihu k - charakterizuje součinitel využití materiálu k = S S 0 p.100[%] S o celková plocha výstřižků [mm 2 ] S p plocha pásu plechu [mm 2 ] optimální k 70 %

14 Nástroje - střihadla střižník vykonává funkci horního pohyblivého nože střižnice vykonává funkci spodního pevného nože rozdělení podle počtu operací - jednoduché - postupové - sloučené - sdružené - sdružené postupové

15 Jednoduché střihadlo pevná dolní část - řezná skříň pohyblivá horní část - upínací hlavice funkční části střižník, střižnice snížení nákladů na výrobu - normalizované části (vodící stojánky, sloupky, pouzdra, hlavice, střižníky, střižnice, hledáčky, šrouby, kolíky)

16 Jednoduché střihadlo

17 Přehled materiálů nástroje střižníky ; (19 312; ) střižnice ; (19 312; ) pouzdra střižníků ; stojánky pouzdra stojánků ; ; vodící desky vložky upínací desky, hlavice základová deska ;

18 Postupový střižný nástroj

19 Postupový střižný nástroj

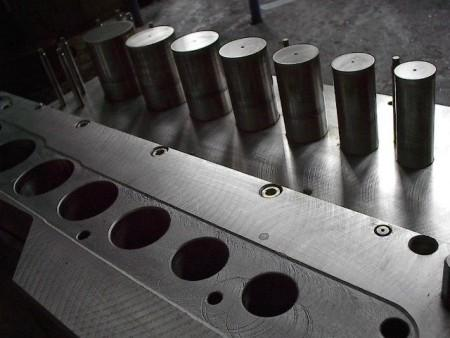

20 Postupový střižný nástroj výroba dílů satelitního přijímače

21 Sloučený střižný nástroj

22 Vodící stojánky 1...základová deska 2 upínací deska 3,4 vodící sloupky 5,6 vodící pouzdra 7 stopka

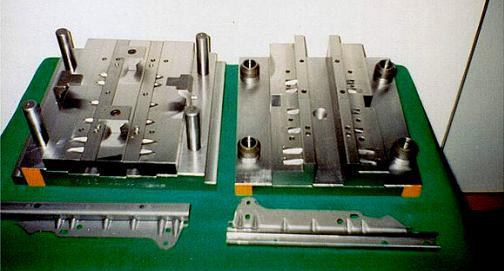

23 Sdružený postupový nástroj sdruženy operace různého druhu např. - ohýbání, tažení - prolis pojezdové lišty auta

24 Střižný nástroj střižná hlavice střižná skříň

25 Střižný nástroj děrování části blatníku automobilu

26 Střižný nástroj děrování části karoserie automobilu

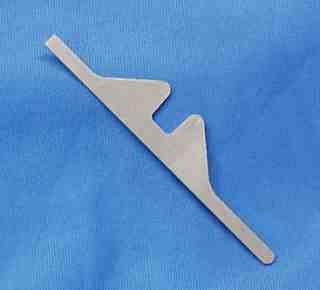

27 Pracovní plocha univerzálního střihadla pracovní plocha univerzálního střižného blokového nástroje technické řešení umožňuje lisovat široký sortiment různých výlisků ukázka

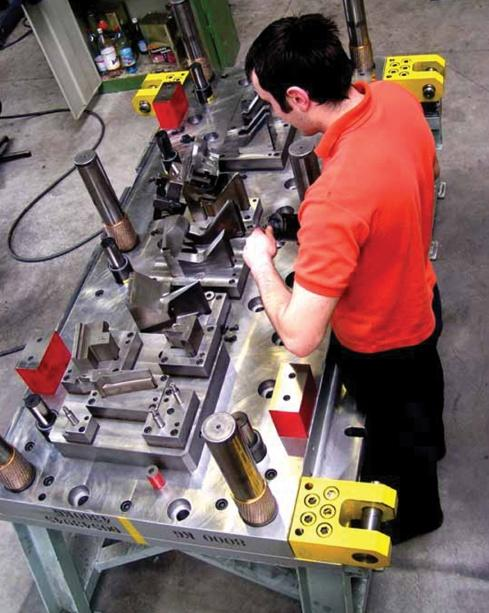

28 Výroba nástroje

29 Stroje - lisy hydraulický lis pro automobilový průmysl

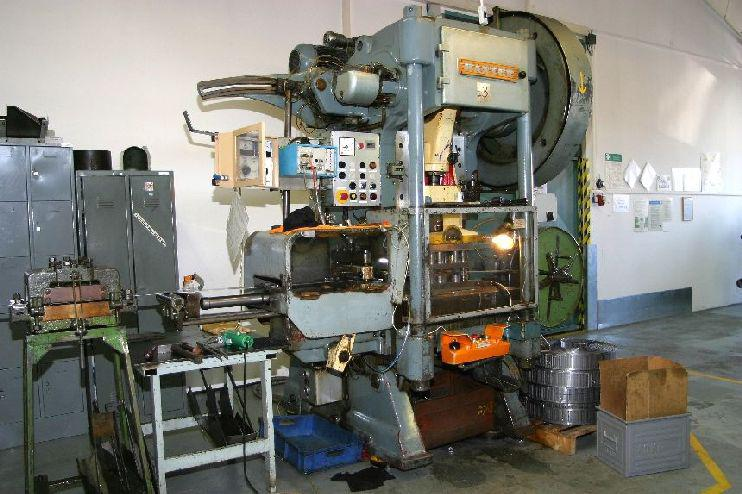

30 Exentrický lis Raster - frekvence střihání (40 až 120) zdvihů za min. - tloušťka plechu (0,5 až 2)mm, šíře 160mm

31 Lisy hydraulický výstředníkový výstředníkový

32 Střižníky tvar - závisí na tvaru výstřižku základní požadavky - kolmé upevnění, tuhost

33 Střižníky složité střižníky - dělené zvýšení trvanlivosti - střižníky vložkované slinutými karbidy délka střižníku - poměr nejmenšího rozměru k délce jeho volné části - dáno poměrem 1 : 5 až 1 : 8

34 Kontrola střižníku kontrola pevnosti Fs σ S σ Dt 1200[MPa] F s...střižná síla S...plocha kontrola na vzpěr - nástroj s vodící deskou E modul pružnosti I moment setrvačnosti l volná délka střižníku F vz = 2.π.E.l 2 l

35 Střižnice - rozměry

36 Střižnice - rozměry celkový rozměr - závisí na rozměrech součásti a uspořádání součásti na pásu plechu výška (tloušťka) H min. = 15mm - dle max. šířky střižné díry b doporučeno H = (0,12 až 0,50).b šířka B = b + (2,5 až 4).H délka - L (dle konstrukčního návrhu rozložení střihu, rozmístění šroubů, kolíků, dorazů)

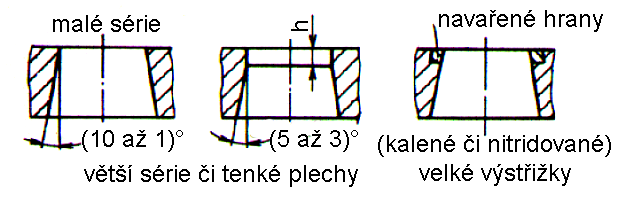

37 Střižnice - úpravy úprava okrajů střižné díry - viz. obr. vzdálenost střižné díry od okrajů střižnice min.30mm ostření - úběr materiálu na jedno ostření p 0,15mm

38 Střižnice zvýšení životnosti - vložkování (nedělená střižnice zalisována do objímky z levnější oceli) tvarově složité střižnice sestaveny z několika částí (snažší výroba i kalení) - vsazeny do objímky či základové desky

39 Výpočet střižné síly teoretická střižná síla F t F t = S. R ms = l. t. R ms [N] l délka střižné hrany t tloušťka střihaného materiálu R ms mez pevnosti ve střihu (R ms 0,8.R m ) skutečná střižná síla F s F s = k. F t [N] k opravný součinitel (1,3 až 1,7) - zahrnuje vliv stavu střižných hran, správnost vůle, toleranci tloušťky mat. aj.

40 Výpočet střižné síly stírací síla F ts F ts = (0,02 až 0,15).F s [N], t < 5mm F ts = (0,08 až 0,20).F s [N], t > 5mm síla vyhazovače F v F v = (0,02 až 0,05).F s [N] celková tvářecí síla F L F L = F s + F st + F v [N] z této síly určen podle katalogu vhodný lis

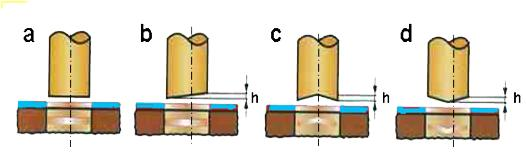

41 Snížení velikosti střižné síly úprava funkčních částí nástroje - snížení F s o (30 až 60)% děrování a...rovný střih b...jednostranné sešikmení střižníku c, d...symetrické sešikmení střižníku

42 Snížení velikosti střižné síly vystřihování e,f...symetrické sešikmení střižnice g...odstupňovaná délka střižníků

43 Stanovení vůle vůle - rozdíl mezi střižníkem a střižnicí závisí především na tloušťce materiálu - t určuje se nejčastěji ze vztahu v = (0,05 až 0,12).t 0,1.t [mm] 0,10 pro ocel ; 0,05 pro měkčí kovy

44 Určení funkčních rozměrů nástroje (uzavřená čára střihu) děrování - rozměry střižníku voleny dle HMR díry - vůle tvořena zvětšením rozměru střižnice D su = (HMR) -δ D ce = (HMR + v) +δ tolerované rozměry výstřižku D su = (HMR 0,1T) -δ D ce = (D su + v) +δ

45 Určení funkčních rozměrů nástroje (uzavřená čára střihu) vystřihování - rozměry střižnice voleny dle dmr obvodu součásti - vůle tvořena zmenšením rozměru střižníku D ce = (dmr) +δ D su = (dmr - v) -δ tolerované rozměry výstřižku D ce = (dmr + 0,1T) +δ D su = (D ce - v) -δ

46 Legenda HMR, DMR...mezní rozměry díry výstřižku hmr, dmr...mezní rozměry obvodu výstřižku v...vůle mezi střižníkem a střižnicí v 0,1.t δ...tolerance střižníku - střižnice δ 0,03.t D su...rozměr střižníku D ce...rozměr střižnice T...tolerance výstřižku

47 Vedení střižníku přesné zavádění střižníku do střižnice zajištěno 1. vedení beranem lisu - malé nároky na přesnost výstřižků 2. úpravou nástroje - zvýšená přesnost výstřižků, trvanlivost nástroje, snadnější seřízení stroje a) vodící desky - vizuální kontrola posuvu materiálu zhoršena b) vodící stojánky - přesnější vedení, zvyšená tuhost a trvanlivost nástroje (viz. ČSN)

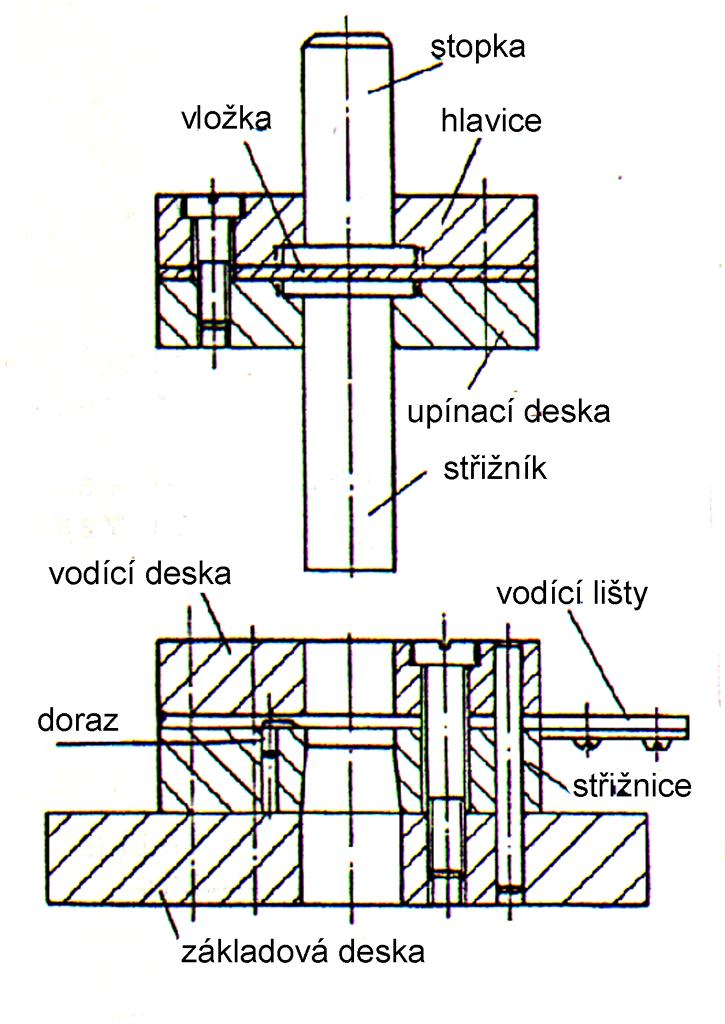

48 Volba rozměrů částí střihadel

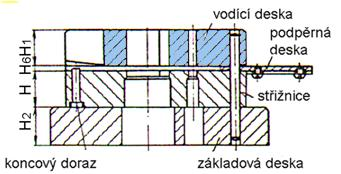

49 Vodící deska tloušťka H 1 = (0,8 až 1).H vedení střižníků - nesmí vyjíždět během střihání z vodící desky (rozsah pohybu v mm) funkce stírače okraje děr pro střižníky - úprava pro mazání (nejčastěji zkosení)

50 Základová deska vyrovnává nerovnosti stolu (brání praskání) tlumí rázy zajišťuje upnutí řezné skříně ke stolu lisu rozměry: výška...h 2 = (1 až 1,5).H šířka...b 2 = B + (40 až 70) délka...l 2 - určuje se dle délky střižnice

51 Vedení materiálu v nástroji

Vedení materiálu v nástroji uskutečňuje se ručně nebo mechanicky (podávací zařízení) vodící lišty zmenšují odchylku od osy posunu pásu (stranové vedení) výška H 6 = 2.

52 Vedení materiálu v nástroji uskutečňuje se ručně nebo mechanicky (podávací zařízení) vodící lišty zmenšují odchylku od osy posunu pásu (stranové vedení) výška H 6 = 2.t vzdálenost lišt - šířka pásu je zvětšena o vůli v L = (0,5 až 1)mm podélné vedení zajišťuje posunutí pásu ve směru podélné osy o rozteč (krok) pomocí dorazů (načínací, koncové)

53 Upínací deska zajišťuje zakotvení střižníků - výška H 3 = (0,6 až 0,8).H upevnění střižníků - roznýtováním (následuje přebroušení) - nasunutím (střižníky s nákružky) - patkami (zajištění kolíky a šrouby) - zaléváním (tvarově složité střižníky, snadno slévatelné slitiny či pryskyřice)

54 Hlavice upevnění stopky, vložky a upínací desky - výška H 4 = (0,6 až 0,8).H

55 Vložka kalená - vkládá se mezi hlavici a upínací desku zabraňuje kaleným střižníkům zatlačování do hlavice - výška...h 5 = (4 až 5)mm hlavice, vložka a upínací deska - rozměrově stejné (mimo výšky) a navzájem spojeny šrouby

56 Stopka zajišťuje přenos pohybu beranu na střižník spojení hlavice a stopky vyměnitelné druhy a rozměry viz. ČSN osa stopky leží v těžišti střižných sil (řešení početní či graficko - početní)

57 Početní řešení - příklad a F d = S.R ms = 4.a.t.R ms F v = S.R ms = π.d.t.r ms F s = F d + F v F s = (4.a + π.d).t.r m F v x F s y F d n i=1 M i = 0 F s.x - (F v.0 + F d.y) = 0

58 Graficko - početní řešení F d 0 1 P F v x F s F d F v

Další části střihadel hledáčky - zpřesňují polohu pásu vzhledem k nástroji pomocí děr z předchozího kroku (postupová střihadla) spojovací kolíky - zajišťují vzájemnou polohu částí

59 Další části střihadel hledáčky - zpřesňují polohu pásu vzhledem k nástroji pomocí děr z předchozího kroku (postupová střihadla) spojovací kolíky - zajišťují vzájemnou polohu částí řezné skříně po demontáži (např. přeostření) šrouby - zajišťují pevné a rozebiratelné spojení jednotlivých částí (díry pro kolíky a šrouby vrtány ve všech spojovaných částech společně)

60 Děkuji za pozornost
