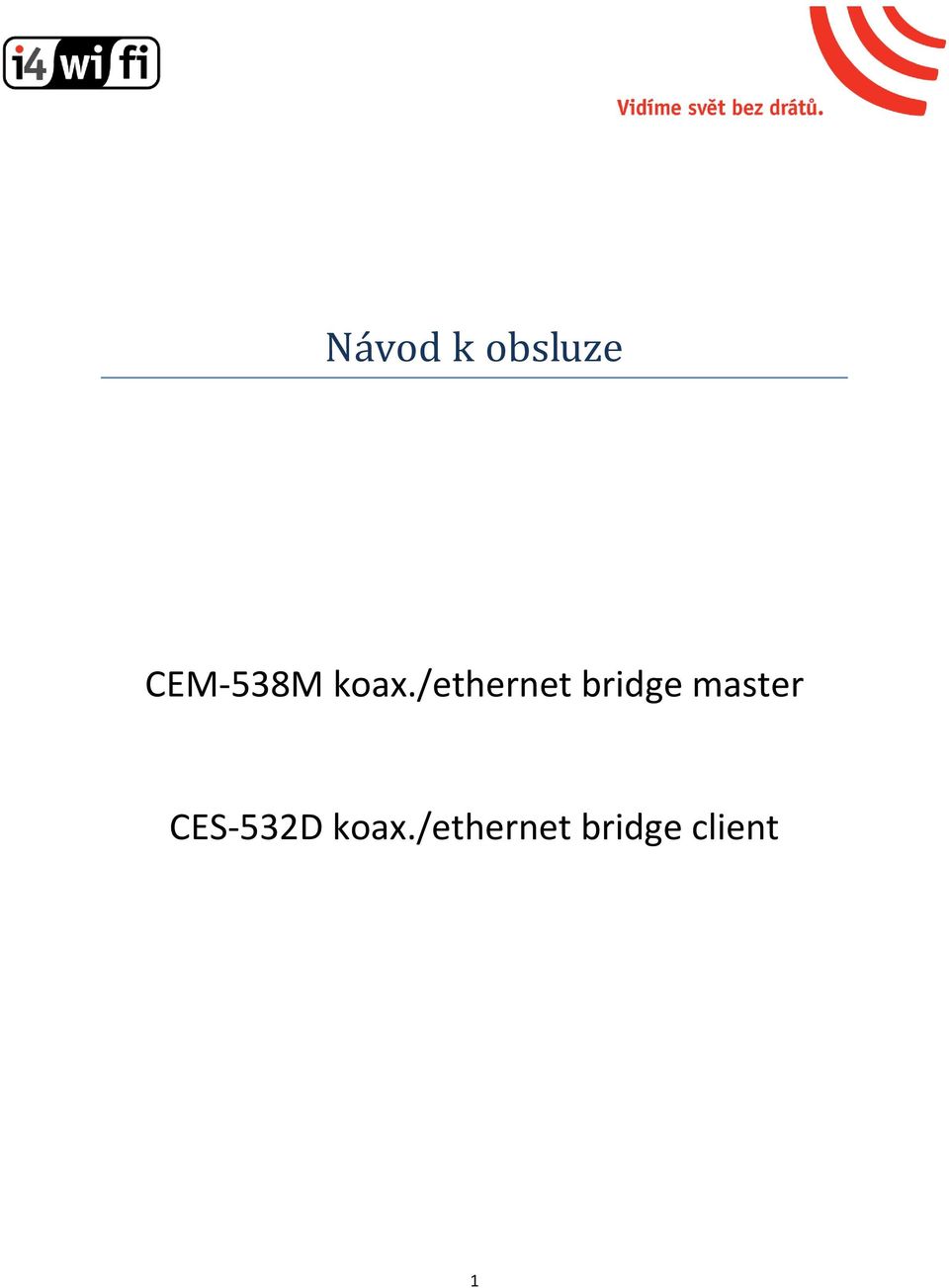

1 Návod k obsluze CEM-538M koax./ethernet bridge master CES-532D koax./ethernet bridge client 1

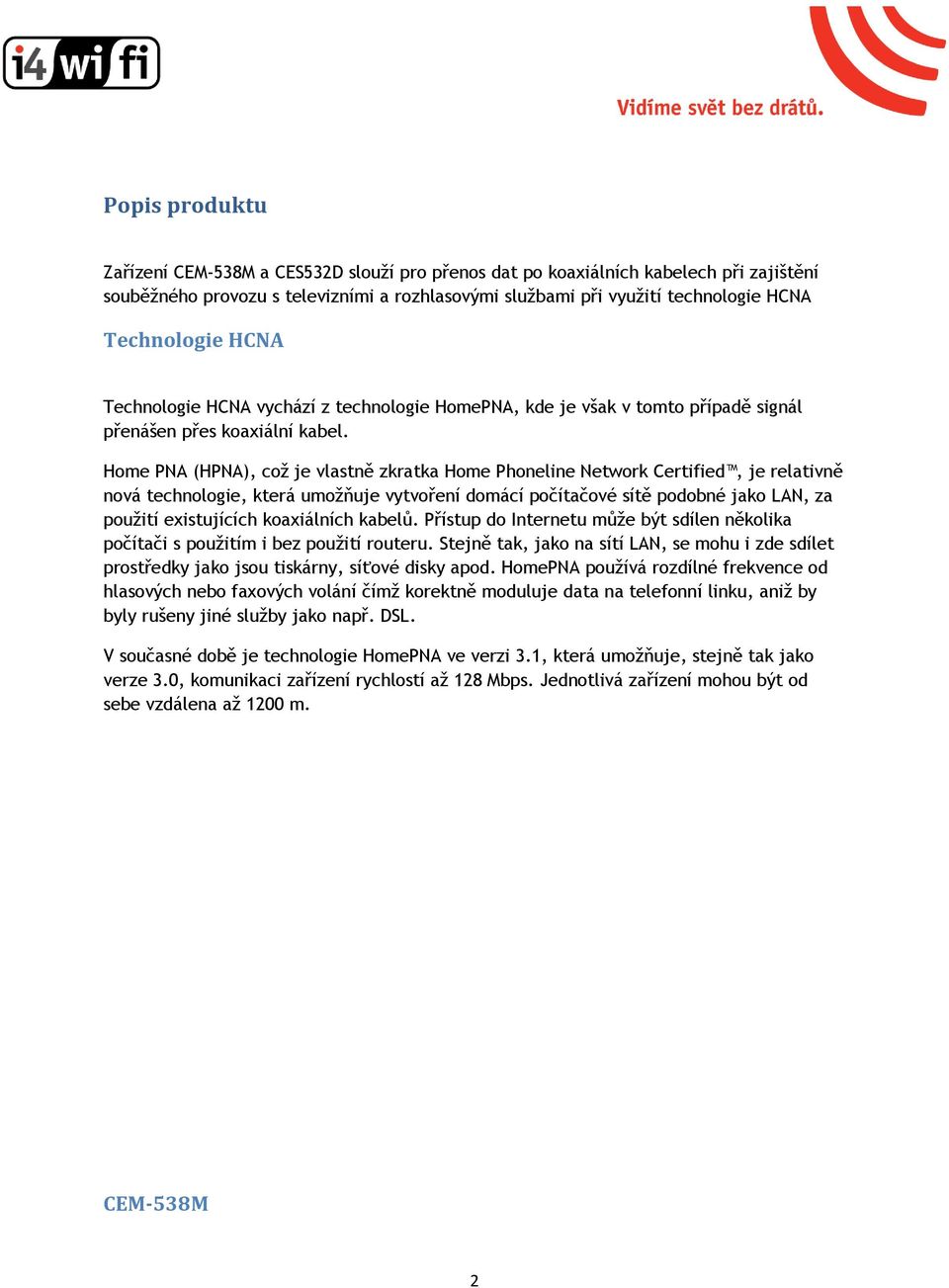

2 Popis produktu Zařízení CEM-538M a CES532D slouží pro přenos dat po koaxiálních kabelech při zajištění souběžného provozu s televizními a rozhlasovými službami při využití technologie HCNA Technologie HCNA Technologie HCNA vychází z technologie HomePNA, kde je však v tomto případě signál přenášen přes koaxiální kabel. Home PNA (HPNA), což je vlastně zkratka Home Phoneline Network Certified, je relativně nová technologie, která umožňuje vytvoření domácí počítačové sítě podobné jako LAN, za použití existujících koaxiálních kabelů. Přístup do Internetu může být sdílen několika počítači s použitím i bez použití routeru. Stejně tak, jako na sítí LAN, se mohu i zde sdílet prostředky jako jsou tiskárny, síťové disky apod. HomePNA používá rozdílné frekvence od hlasových nebo faxových volání čímž korektně moduluje data na telefonní linku, aniž by byly rušeny jiné služby jako např. DSL. V současné době je technologie HomePNA ve verzi 3.1, která umožňuje, stejně tak jako verze 3.0, komunikaci zařízení rychlostí až 128 Mbps. Jednotlivá zařízení mohou být od sebe vzdálena až 1200 m. CEM-538M 2

3 Jedná se o jednotku Master, do které se přivádí UTP kabelem Internet od Wi-Fi routeru, DSL modemu, kabelového modemu, optického konvertoru nebo jiné technologie. Tato jednotka umožňuje připojení až 31 jednotek CES-532D, které fungují jako klientská zařízení. Jednotka Master se tedy umístí v blízkosti zdroje Internetu a zároveň koaxiálního kabelu vedoucího od antény. Klientskou jednotku lze pak umístit např. v blízkosti televize. Specifikace Master jednotky CEM-538M Port s výstupem HCNA signálu Vstup pro anténu Dva Fast Ethernet Porty s Auto-Detect MDIX Function(Auto Crossover) and Auto- Negotiating Half/Full Duplex 10M/100M QoS, podpora 802.1p, IP TOS, UDP/TCP Protocoly Možnost připojení až 31 jednotek CES-532D ( FW v2.7.5 a vyšší) Diagnostické funkce. Zabudovaný WEB server a Telnet Server pro podporu vzdálené správy pře Webový prohlížeč nebo Telnet Protokol Podpora vzdáleného upgradu System Firmware a HCNA Driver. Podpora vzdáleného upgradu připojených jednotek CES-532D 3

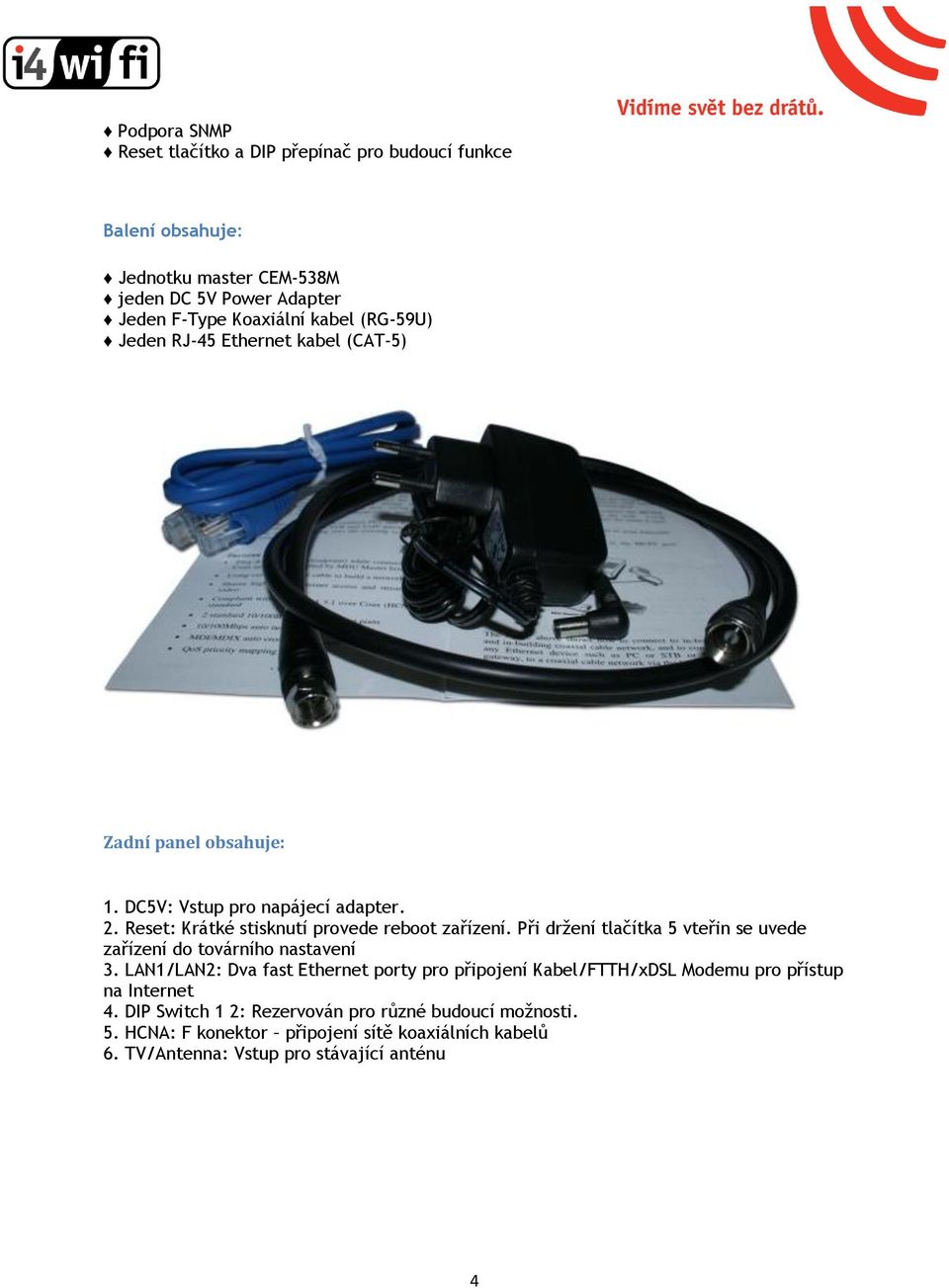

4 Podpora SNMP Reset tlačítko a DIP přepínač pro budoucí funkce Balení obsahuje: Jednotku master CEM-538M jeden DC 5V Power Adapter Jeden F-Type Koaxiální kabel (RG-59U) Jeden RJ-45 Ethernet kabel (CAT-5) Zadní panel obsahuje: 1. DC5V: Vstup pro napájecí adapter. 2. Reset: Krátké stisknutí provede reboot zařízení. Při držení tlačítka 5 vteřin se uvede zařízení do továrního nastavení 3. LAN1/LAN2: Dva fast Ethernet porty pro připojení Kabel/FTTH/xDSL Modemu pro přístup na Internet 4. DIP Switch 1 2: Rezervován pro různé budoucí možnosti. 5. HCNA: F konektor připojení sítě koaxiálních kabelů 6. TV/Antenna: Vstup pro stávající anténu 4

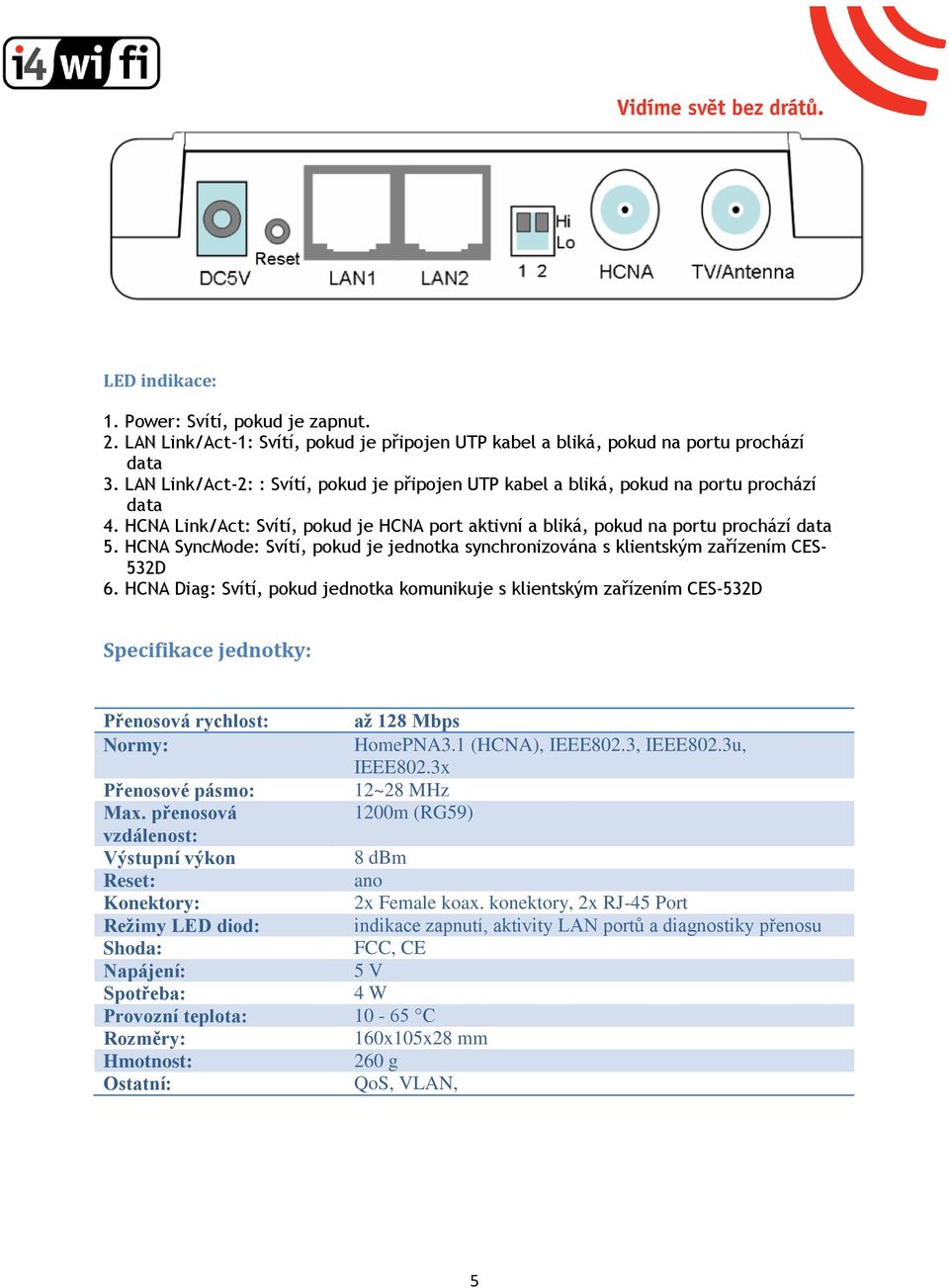

5 LED indikace: 1. Power: Svítí, pokud je zapnut. 2. LAN Link/Act-1: Svítí, pokud je připojen UTP kabel a bliká, pokud na portu prochází data 3. LAN Link/Act-2: : Svítí, pokud je připojen UTP kabel a bliká, pokud na portu prochází data 4. HCNA Link/Act: Svítí, pokud je HCNA port aktivní a bliká, pokud na portu prochází data 5. HCNA SyncMode: Svítí, pokud je jednotka synchronizována s klientským zařízením CES- 532D 6. HCNA Diag: Svítí, pokud jednotka komunikuje s klientským zařízením CES-532D Specifikace jednotky: Přenosová rychlost: až 128 Mbps Normy: HomePNA3.1 (HCNA), IEEE802.3, IEEE802.3u, IEEE802.3x Přenosové pásmo: 12~28 MHz Max. přenosová 1200m (RG59) vzdálenost: Výstupní výkon 8 dbm Reset: ano Konektory: 2x Female koax. konektory, 2x RJ-45 Port Režimy LED diod: indikace zapnutí, aktivity LAN portů a diagnostiky přenosu Shoda: FCC, CE Napájení: 5 V Spotřeba: 4 W Provozní teplota: C Rozměry: 160x105x28 mm Hmotnost: 260 g Ostatní: QoS, VLAN, 5

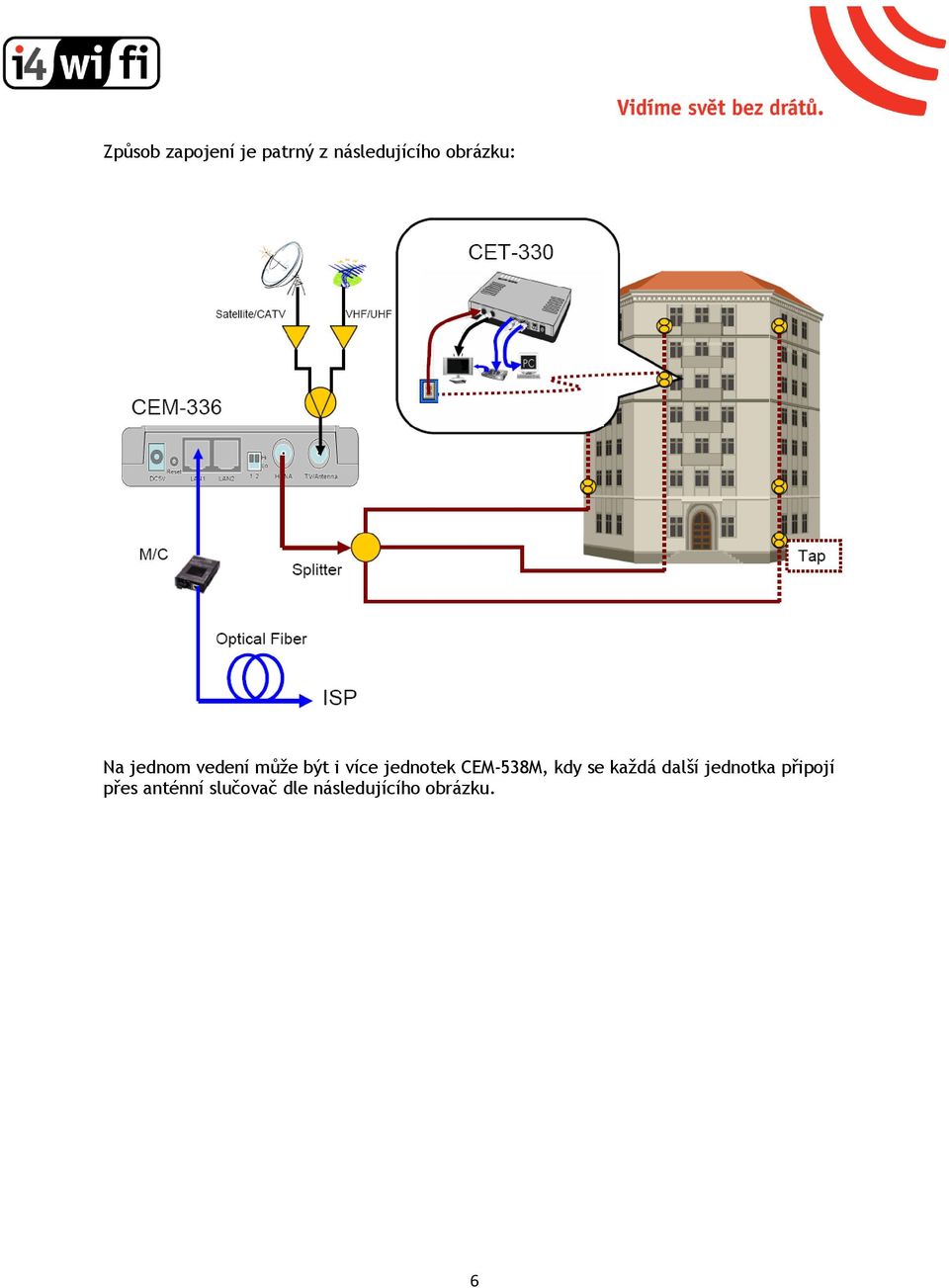

6 Způsob zapojení je patrný z následujícího obrázku: Na jednom vedení může být i více jednotek CEM-538M, kdy se každá další jednotka připojí přes anténní slučovač dle následujícího obrázku. 6

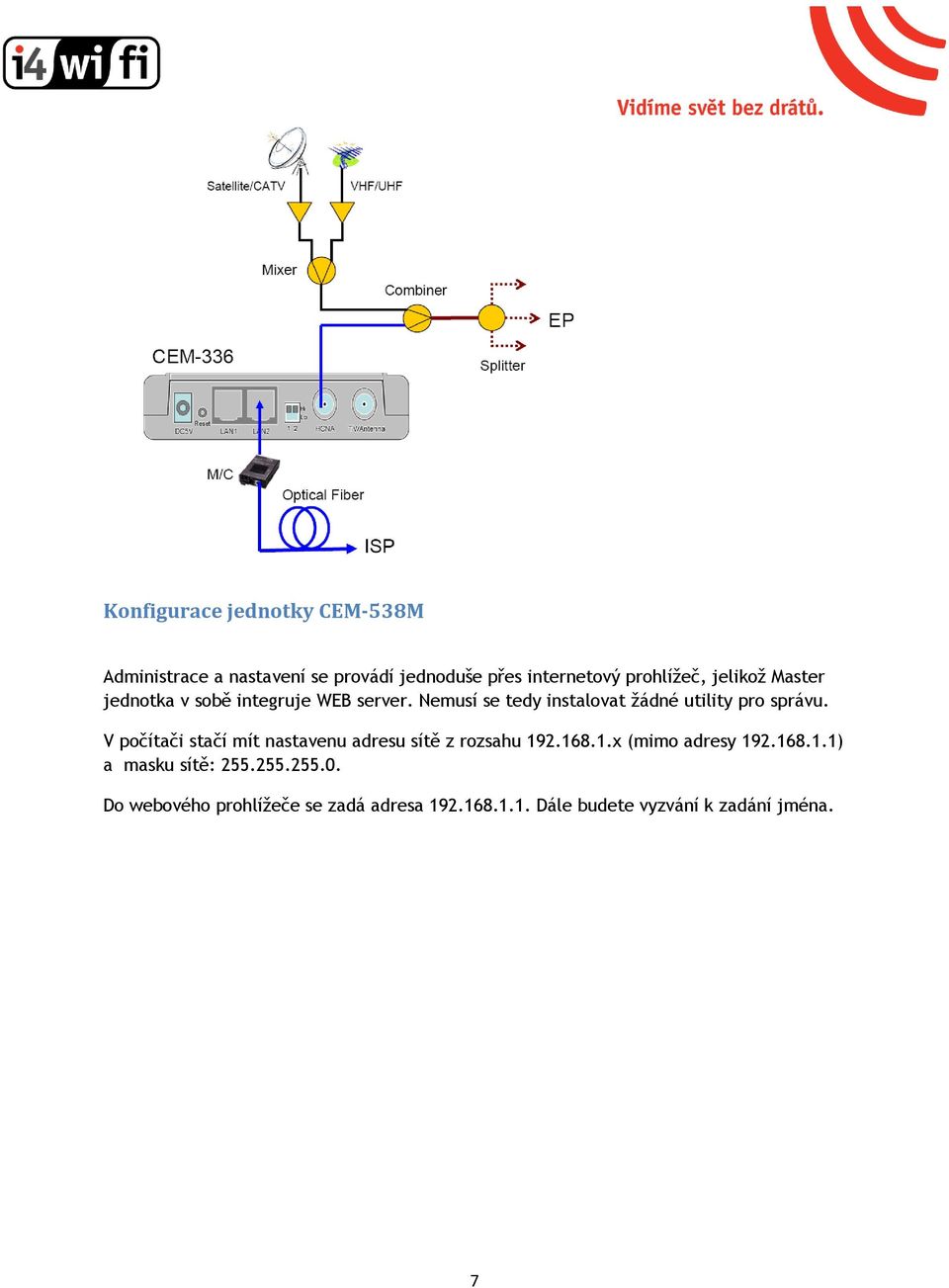

7 Konfigurace jednotky CEM-538M Administrace a nastavení se provádí jednoduše přes internetový prohlížeč, jelikož Master jednotka v sobě integruje WEB server. Nemusí se tedy instalovat žádné utility pro správu. V počítači stačí mít nastavenu adresu sítě z rozsahu x (mimo adresy ) a masku sítě: Do webového prohlížeče se zadá adresa Dále budete vyzvání k zadání jména. 7

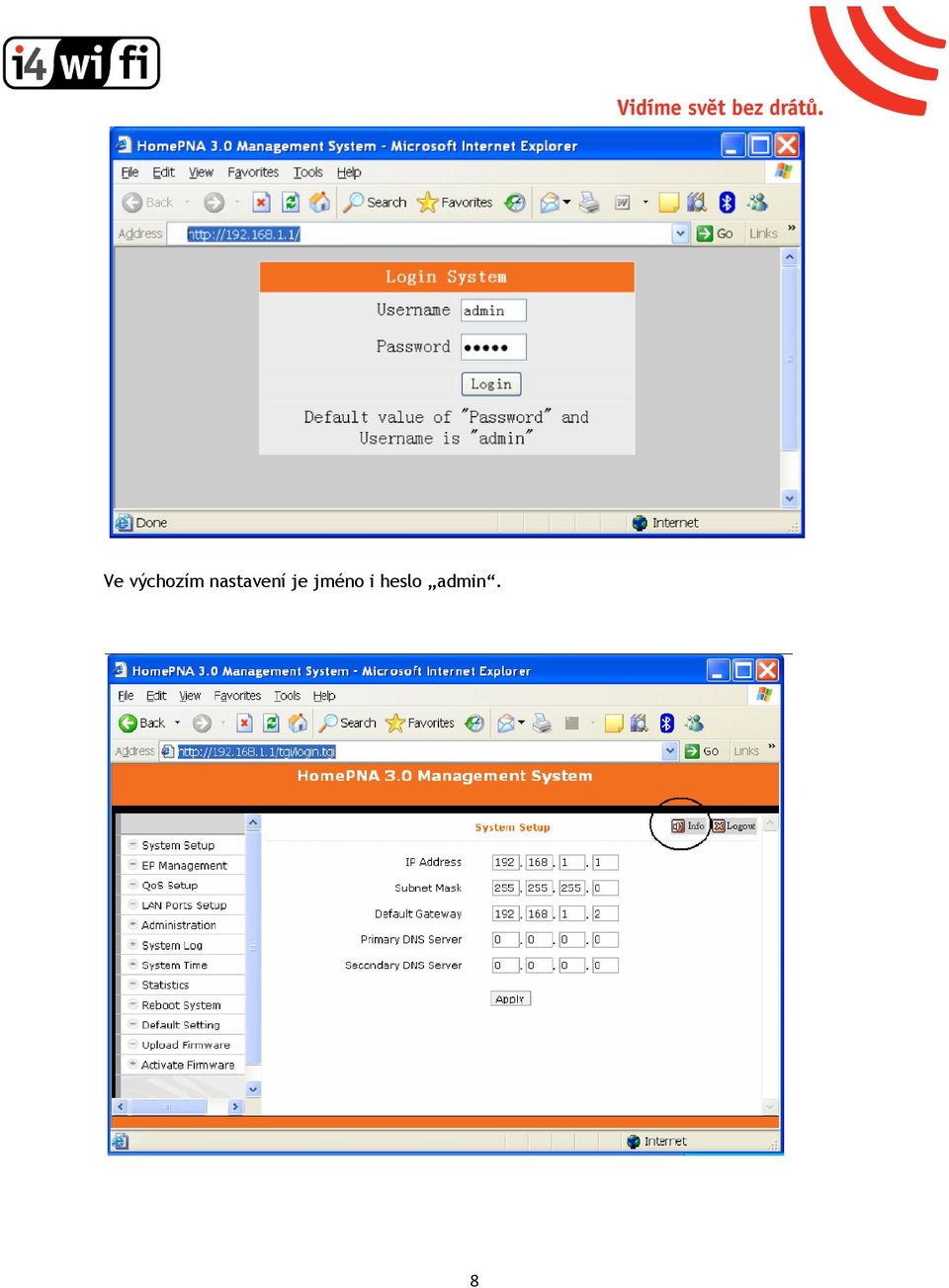

8 Ve výchozím nastavení je jméno i heslo admin. 8

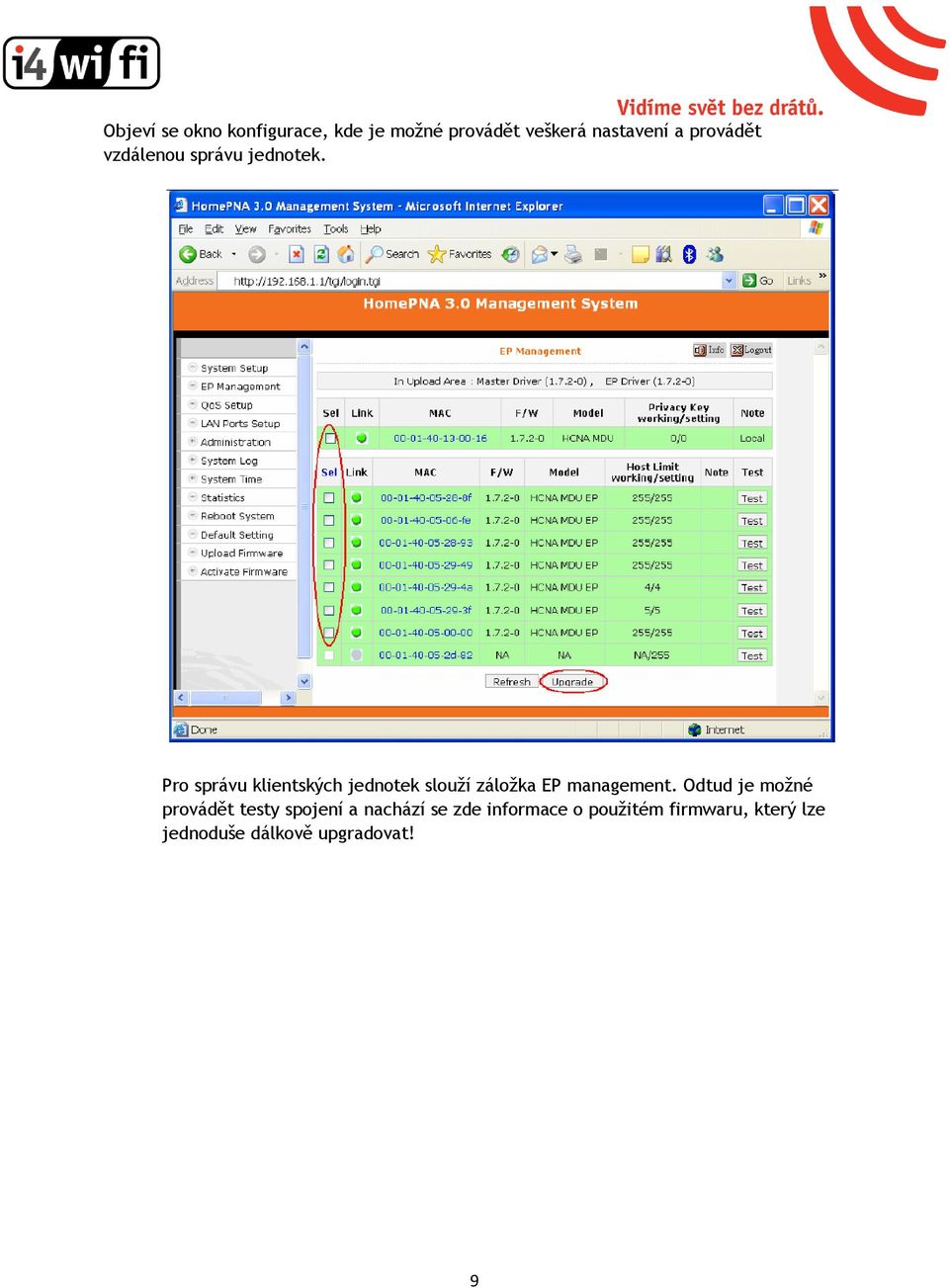

9 Objeví se okno konfigurace, kde je možné provádět veškerá nastavení a provádět vzdálenou správu jednotek. Pro správu klientských jednotek slouží záložka EP management. Odtud je možné provádět testy spojení a nachází se zde informace o použitém firmwaru, který lze jednoduše dálkově upgradovat! 9

10 Po stisku tlačítka Test, Master jednotka zjistí aktuální hodnoty signálu a připojené rychlosti. 10

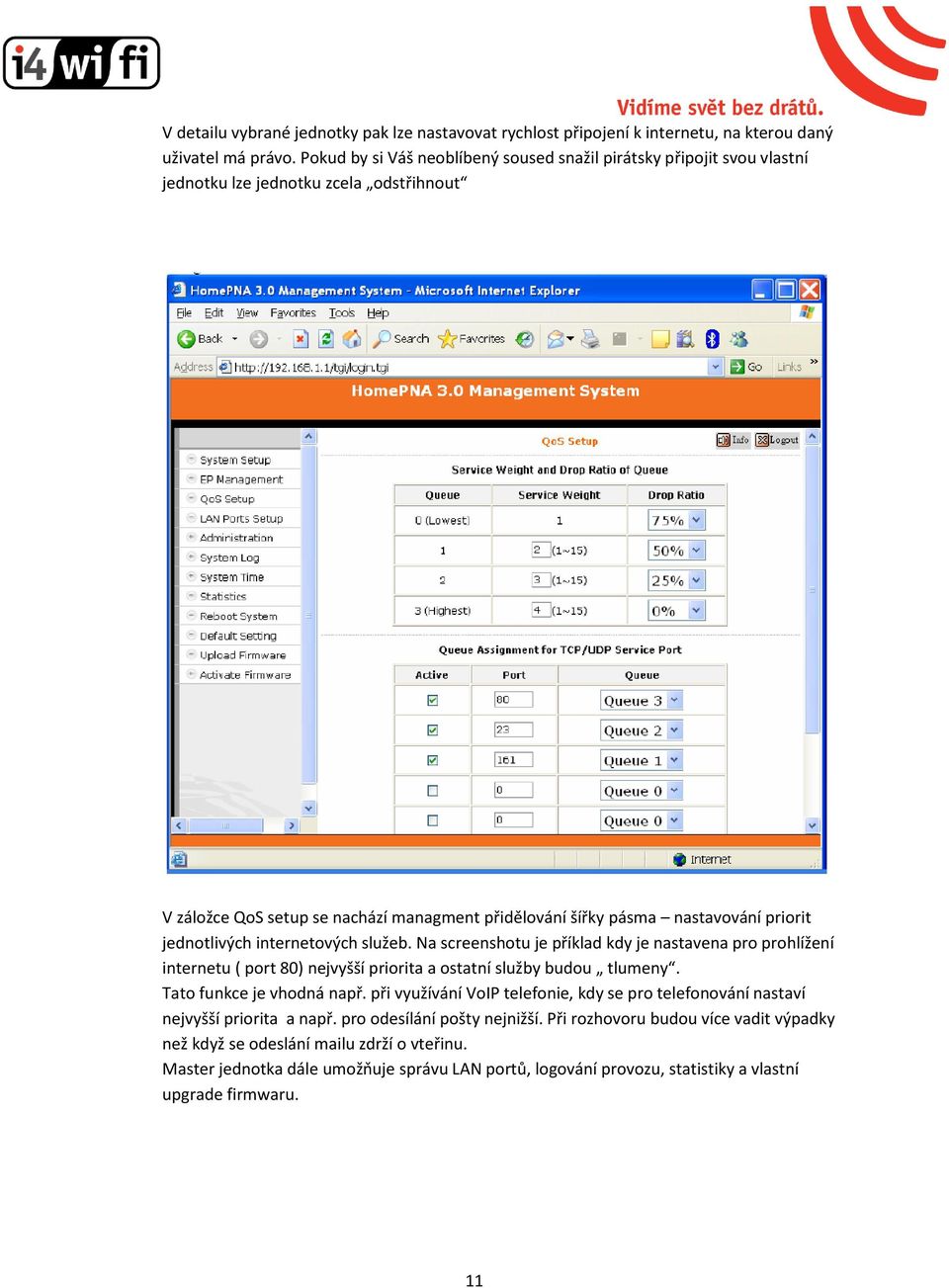

11 V detailu vybrané jednotky pak lze nastavovat rychlost připojení k internetu, na kterou daný uživatel má právo. Pokud by si Váš neoblíbený soused snažil pirátsky připojit svou vlastní jednotku lze jednotku zcela odstřihnout V záložce QoS setup se nachází managment přidělování šířky pásma nastavování priorit jednotlivých internetových služeb. Na screenshotu je příklad kdy je nastavena pro prohlížení internetu ( port 80) nejvyšší priorita a ostatní služby budou tlumeny. Tato funkce je vhodná např. při využívání VoIP telefonie, kdy se pro telefonování nastaví nejvyšší priorita a např. pro odesílání pošty nejnižší. Při rozhovoru budou více vadit výpadky než když se odeslání mailu zdrží o vteřinu. Master jednotka dále umožňuje správu LAN portů, logování provozu, statistiky a vlastní upgrade firmwaru. 11

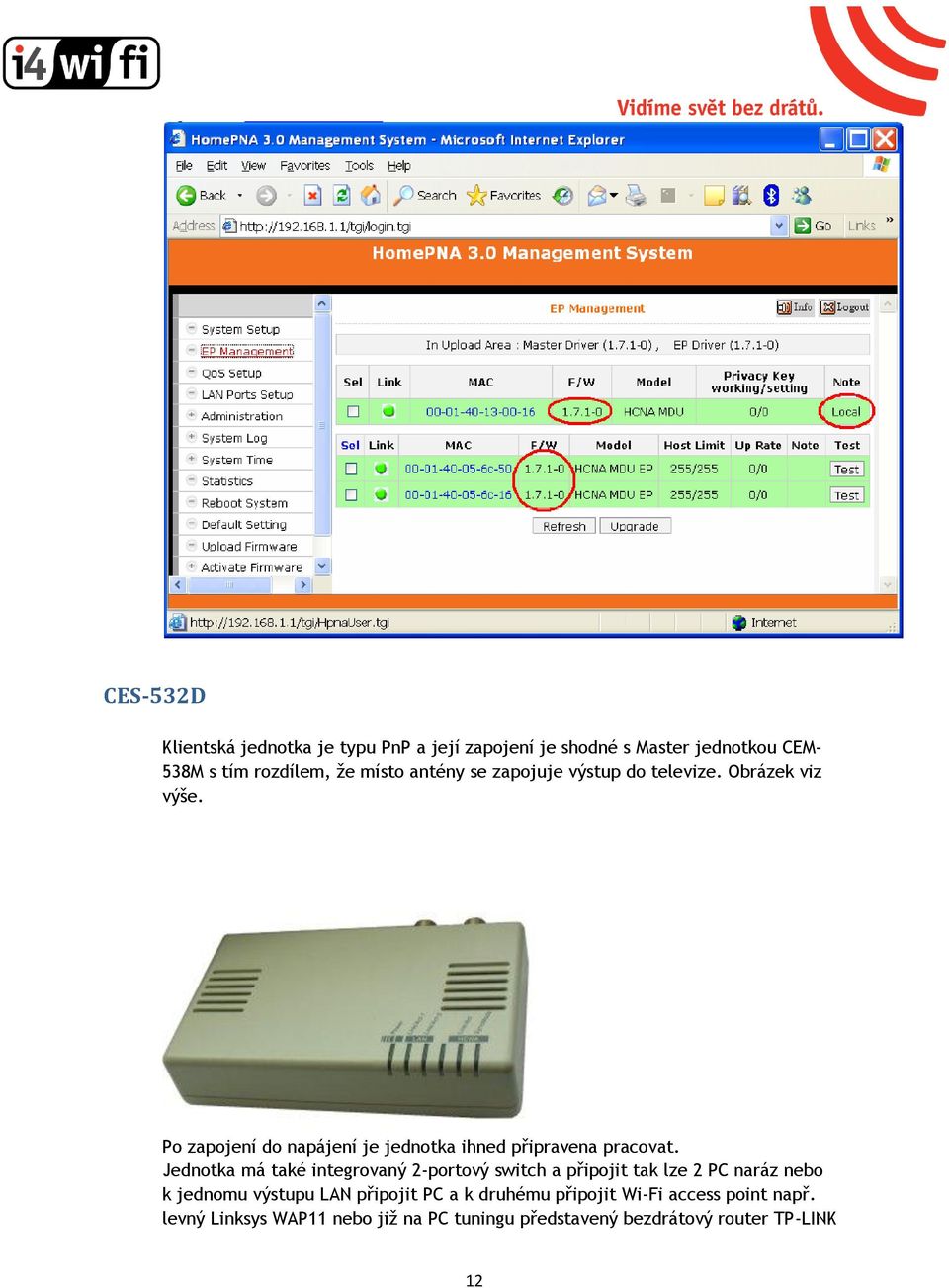

12 CES-532D Klientská jednotka je typu PnP a její zapojení je shodné s Master jednotkou CEM- 538M s tím rozdílem, že místo antény se zapojuje výstup do televize. Obrázek viz výše. Po zapojení do napájení je jednotka ihned připravena pracovat. Jednotka má také integrovaný 2-portový switch a připojit tak lze 2 PC naráz nebo k jednomu výstupu LAN připojit PC a k druhému připojit Wi-Fi access point např. levný Linksys WAP11 nebo již na PC tuningu představený bezdrátový router TP-LINK 12

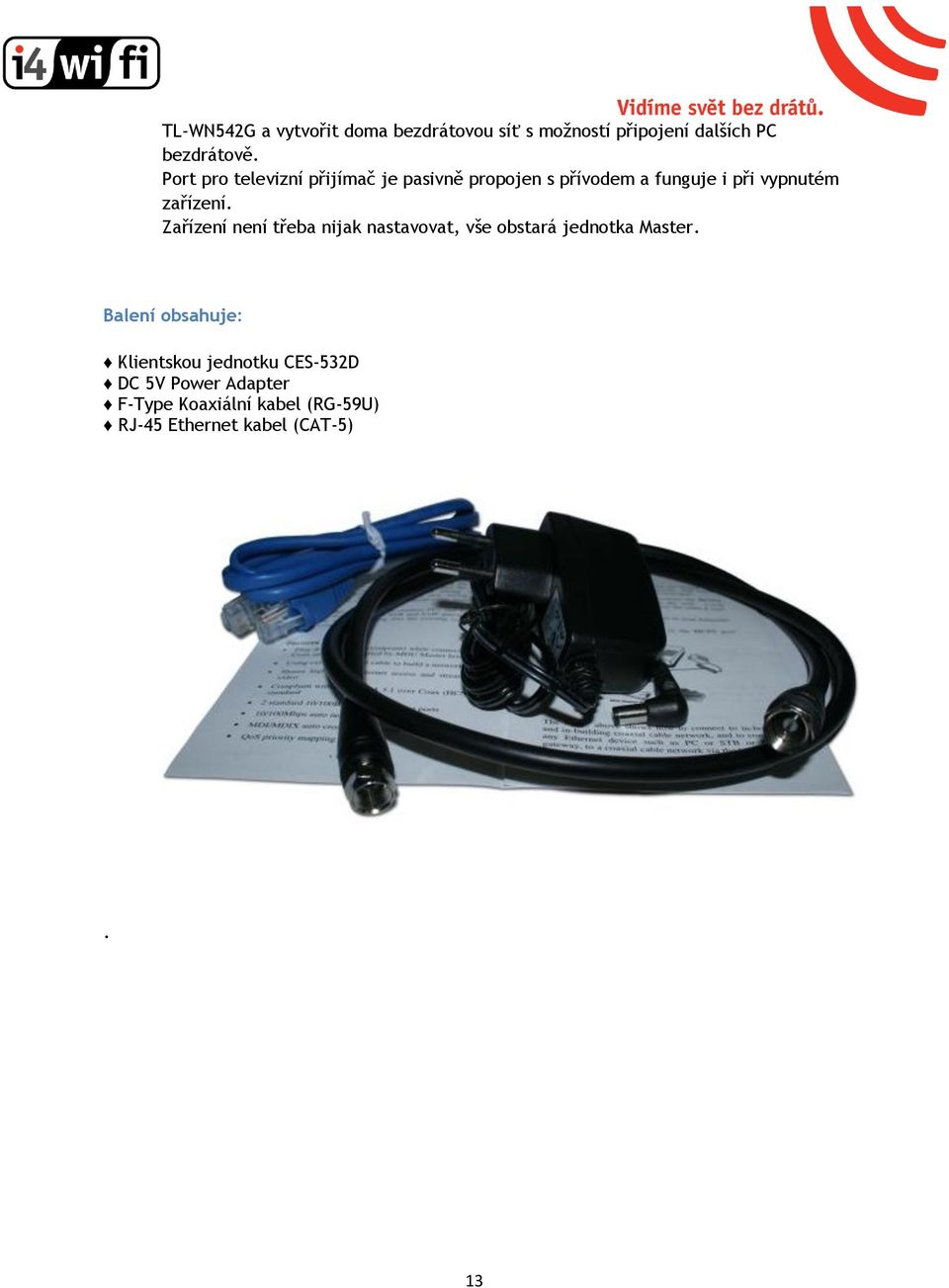

13 TL-WN542G a vytvořit doma bezdrátovou síť s možností připojení dalších PC bezdrátově. Port pro televizní přijímač je pasivně propojen s přívodem a funguje i při vypnutém zařízení. Zařízení není třeba nijak nastavovat, vše obstará jednotka Master. Balení obsahuje: Klientskou jednotku CES-532D DC 5V Power Adapter F-Type Koaxiální kabel (RG-59U) RJ-45 Ethernet kabel (CAT-5). 13
