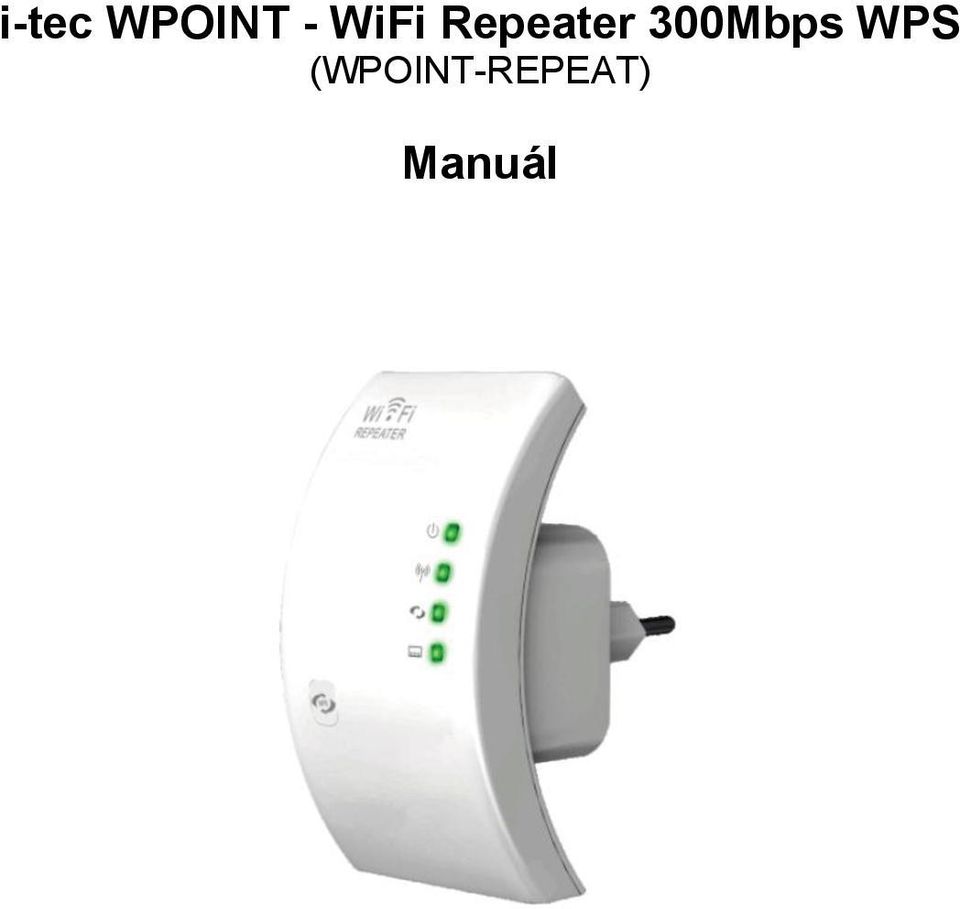

1 i-tec WPOINT - WiFi Repeater 300Mbps WPS (WPOINT-REPEAT) Manuál

2 Úvod WPOINT - WiFi Repeater je kombinované zařízení pro využití v bezdrátových sítích (standardu b/g/n) i kabelových sítích (Ethernet 10/100Mb/s), určená především pro SOHO prostředí v malých kancelářích a domácnostech. Umožňuje rozšíření (prodloužení) dosahu stávajících WiFi AP bez nutnosti jejich propojení kabelem a spolupráci se standardními širokopásmovými routery přes Ethernet síť. Popis Poznámka: Jestliže je nutno provést reset (do továrního nastavení), pak přidržte RESET tlačítko asi 10 s a poté uvolněte. Obsah balení 1 x Wireless-N Repeater s adaptérem do zásuvky pro napájení 1 x RJ-45 kabel 1 x Quick start V případě, že některá položka chybí, pak kontaktujte dodavatele. Poznámka: Adaptér do zásuvky pro napájení (1) zacvakněte do repeateru mírným tlakem a otočením ve směru hodinových ručiček. Vyjmutí pak proveďte stlačením aretačního tlačítka (2) a vytočením ve směru šipky Open.

Umožňuje rozšíření (prodloužení) dosahu stávajících WiFi AP bez nutnosti jejich propojení kabelem a spolupráci se standardními širokopásmovými routery přes Ethernet síť.

3 1 2

4 Začínáme Nastavení Wireless Infrastructure sítě Typické způsoby/režimy použití lze vidět níže: Wireless Repeater režim Je třeba mít WiFi AP/Router s přístupem na Internet Wireless AP (Access Point) režim Je třeba mít širokopásmový Router s přístupem na Internet Propojíte WiFi-Repeater s Routerem/Switchem pomocí RJ-45 kabelu

na Internet Wireless AP (Access Point) režim Je třeba mít širokopásmový Router s

Konfigurace WiFi Repeateru Konfigurace WiFi Repeateru je možná buď přimo propojením PC s přiloženým RJ-45 kabelem, nebo bezdrátově. Defaultní IP: 192.168.10.

Vyhledejte signal ze site WiFi Repeater. Klikněte na Connect a vyčkejte na připojení. A3. Přejděte do web prohlížeče a vepište do řádku defaultní IP: http://192.168.10.

5 Konfigurace WiFi Repeateru Konfigurace WiFi Repeateru je možná buď přimo propojením PC s přiloženým RJ-45 kabelem, nebo bezdrátově. Defaultní IP: , uživatel/heslo: admin/admin A. Konfigurace WiFi Repeateru bezdrátově. A1. Připojte WiFi Repeater do 110V/230V zásuvky. A2. Klikněte na liště Start na ikonu sítě ( nebo ). Vyhledejte signal ze site WiFi Repeater. Klikněte na Connect a vyčkejte na připojení. A3. Přejděte do web prohlížeče a vepište do řádku defaultní IP: Poznámka: Prosíme, ujistěte se, že je WiFi-Repeater v továrním nastavení (Defaultní IP: , uživatel/heslo: admin/admin). Jestliže si nejste jisti, pak jej převeďte pomocí RESET tlačítka (přidržte RESET tlačítko asi 10 s a poté uvolněte).

6 A4. Přihlaste se uživatel/heslo: admin/admin. A5. Po přihlášeni a volbě Setup Wizard (doporučeno) se zobrazí obrazovka viz níže, Zvolte Wireless Repeater Mode (Station) a klikněte na Next.

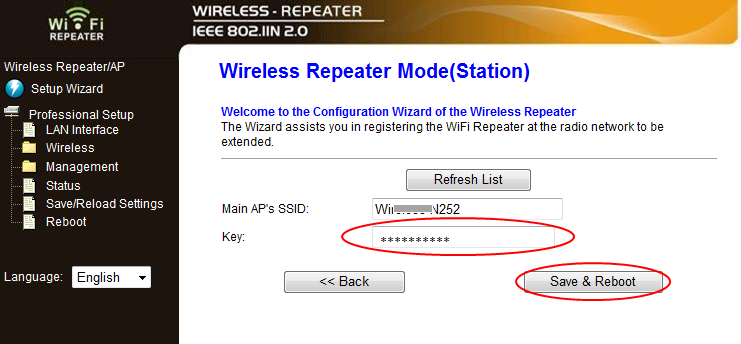

A6. Vyberte požadovanou WLAN síť s SSID a Select. A7. Poté se zobrazí následující volba zde prosím uveďte jen přístupový klíč do dané SSID, jinak neměňte jiné parametry.

7 A6. Vyberte požadovanou WLAN síť s SSID a Select. A7. Poté se zobrazí následující volba zde prosím uveďte jen přístupový klíč do dané SSID, jinak neměňte jiné parametry. Potvrďte Save and Reboot tlačítkem, WiFi Repeater se zrestartuje a po chvíli je připraven pro použití. Poznámka: 1. Pro další konfiguraci zůstala LAN IP defaultní, tj Wireless SSID i klíč na WiFi repeateru jsou tytéž jako u AP/routeru.

8 B. Konfigurace WiFi Repeateru pomocí RJ45 kabelu. 1. Připojte WiFi Repeater do 110V/230V zásuvky. Propojte PC/NB s WiFi Repeaterem pomocí RJ45 kabelu. 2. Na PC/NB nastavte na síťové kartě Získat adresu IP ze serveru DHCP automaticky a Získat adresu serveru DNS automaticky (např. ve WinXP: Start-Ovládací panely-síťová připojení-místní síť-pravé tlačítko myši a Vlastnosti-Protokol sítě TCP/IP-Vlastnosti; pro W7/8 konfigurace IP viz níže). 3. Po připojení následují nastavení jako v bodech A3 až A7. C. Konfigurace WiFi Repeatru pomocí WPS tlačítka (button). 1. Připojte WiFi Repeater do 110V/230V zásuvky. 2. Ujistěte se, že WiFi-Repeater je nastaven do režimu "Wireless Repeater Mode (Station)". Krok 1: Stiskněte WPS tlačítko/button na AP/Routeru asi na dobu 3 s. (Pro konfiguraci WPS na AP/Routeru si najděte postup v manualu pro AP/Router) Step 2: Poté stiskněte WPS tlačítko na WiFi Repeateru asi po dobu 7 10 s. Step 3: Vyčkejte chvíli na ustavení spojení. Poznámka: Wireless SSID i klíč na WiFi repeateru jsou tytéž jako u AP/routeru.

ve WinXP: Start-Ovládací panely-síťová připojení-místní síť-pravé tlačítko myši a Vlastnosti-Protokol sítě TCP/IP-Vlastnosti; pro W7/8 konfigurace IP viz níže). 3.

9 D. Konfigurace Wireless AP (Access point) režimu. 1. Připojte WiFi Repeater do 110V/230V zásuvky. 2. Zvolte kroky dle bodu A3 a A4. 3. Vyberte Standard Wireless AP Mode a poté klikněte na Next. 4. Následuje volba pro SSID a šifrování WLAN:

SSID : Channel Number Encryption: Identifikace site ( Service Set Identifier). Je to "Jméno" Vaší bezdrátové sítě. Auto (doporučeno) Zabezpečení WLAN proti neautorizovanému přístupu a monitorování.

10 SSID : Channel Number Encryption: Identifikace site ( Service Set Identifier). Je to "Jméno" Vaší bezdrátové sítě. Auto (doporučeno) Zabezpečení WLAN proti neautorizovanému přístupu a monitorování. Podpora pro 64/128-bit WEP, WPA, WPA2 zabezpečení. Potvrďte tlačítkem Save and Reboot, WiFi Repeater se zrestartuje a po chvíli bude přístupný. Způsoby připojení PC/NB k WiFi Repeateru Popis je pro Windows 7 OS Bezdrátové připojení PC/NB k WiFi Repeateru 1. Zalogujte se k PC/NB. 2. Klikněte Start liště na ikonu. 3. Vyberte SSID nastavenou na repeateru (defaultně WiFI- Repeater) a potvrďte Připojit/Connect. 4. Vepište klíč pro zabezpečení (jestli vás vyzve) a potvrďte OK. Po připojení se může zoprazit potvrzení o připojení do WLAN. 5. Pro ověření připojení proveďte: Klikněte na tlačítko Start, -v poli Prohledat soubory a programy vepište Síť a zvolte Zobrazit počítače a zařízení v síti a následně

Způsoby připojení PC/NB k WiFi Repeateru Popis je pro Windows 7 OS Bezdrátové připojení PC/NB k WiFi Repeateru 1. Zalogujte se k PC/NB. 2. Klikněte Start liště na ikonu. 3.

11 uvidíte okolní PC/NB ve vaší síti. (potvrďte a zapněte Sdílení souborů a sítí). Bezdrátové připojení PC/NB k WiFi Repeateru pomocí WPS Button 1. Zalogujte se k PC/NB. 2. Stiskněte WPS tlačítko na WiFi Repeateru asi 2 3 s. 3. Stiskněte WPS tlačítko na Wireless Adapteru na PC/NB asi 2 3 s.potvrďte WPS konfiguraci. (Pro konfiguraci WPS na Wireless adapteru si najděte postup v manualu pro tento adaptér) 4. Ověření proveďte stejně jako v bodu 5 výše Ethernet připojení PC/NB k WiFi-Repeateru 1. Připojte WiFi Repeater do 110V/230V zásuvky. Propojte PC/NB s WiFi Repeaterem pomocí RJ45 kabelu. 2. Pro ověření připojení proveďte: Klikněte na tlačítko Start, v poli Prohledat soubory a programy vepište Síť a zvolte Zobrazit počítače a zařízení v síti a následně uvidíte okolní PC/NB ve vaší síti. (potvrďte a zapněte Sdílení souborů a sítí). Vice informací lze nalézt zde:

(Pro konfiguraci WPS na Wireless adapteru si najděte postup v manualu pro tento adaptér) 4. Ověření proveďte stejně jako v bodu 5 výše Ethernet připojení PC/NB k WiFi-Repeateru 1.

12 Konfigurace IP adresy na PC/NB 1. Zalogujte se k PC/NB. 2. Zvolte Start Ovládací panely - Centrum síťových připojení a sdílení levé tlačítko myši na Připojení k místní síi - Vlastnosti - Protokol IP verze 4 (TCP/IPv4) Vlastnosti. 3. Volba DHCP Získat adresu IP z serveru DHCP a Získat adresu IP z server DNS OK 4. Manuální nastavení IP adresy - zvolit Použít následující IP x (x je 2 až 254), Maska podsítě Výchozí brána - obvykle IP repeater (default IP je ) - OK.

- Protokol IP verze 4 (TCP/IPv4) Vlastnosti. 3.

Konfigurace WiFi repeateru přes web prohlížeč Wireless konfigurace - základní Klikněte na Wireless -> Basic Settings v levé části prohlížeče: Zde by jste měli zvolit po volbě režimu minimálne název

13 Konfigurace WiFi repeateru přes web prohlížeč Wireless konfigurace - základní Klikněte na Wireless -> Basic Settings v levé části prohlížeče: Zde by jste měli zvolit po volbě režimu minimálne název site (SSID) a kanál. Disable Wireless Mode SSID of AP or SSID of Connect to SSID of Extended Band Wireless On/Off Podpora AP / Repeater režim. Hlavní SSID - Service Set Identifier. Jméno vaší WLAN. Universální Repeater režim (pracuje jako AP I klient současně) Podporuje 11B/11G/11N režim v pásmu 2,4 GHz.

Disable Wireless Mode SSID of AP or SSID of Connect to SSID of Extended Band Wireless On/Off Podpora AP / Repeater režim.

Wireless zabezpečení Klikněte na Wireless-> Security. Toto nastavení zabrání neautorizovanému přístupu a monitorování vaší WLAN. Nastavit lze pomocí 64/128-bit WEP, WPA, WPA2 šifrování.

14 Wireless zabezpečení Klikněte na Wireless-> Security. Toto nastavení zabrání neautorizovanému přístupu a monitorování vaší WLAN. Nastavit lze pomocí 64/128-bit WEP, WPA, WPA2 šifrování. Select SSID: Root - Client - XXXX: Repeater AP WiFi- Repeater1: Klíč na WiFi Repeateru bude tentáž jako na vašem XXXX routeru. Klíč pro váš WiFi Repeater Potvrďte Apply Changes, WiFi Repeater se zrestartuje.

Nastavit lze pomocí 64/128-bit WEP, WPA, WPA2 šifrování.

15 Změna hesla pro administraci Klikněte na Management -> Password (z hlediska bezpečnosti je vhodné jméno i heslo změnit). Jestli chcete ponechat původní, pak klikněte na Reset. Potvrďte Apply Changes, WiFi Repeater se zrestartuje s novými nastaveními.

změnit). Jestli chcete ponechat původní, pak klikněte na Reset.

16 Firmware Upgrade Poznámka: Firmware je vlastně OS pro dané zařízení. Novější vylepšuje funkce zařízení a odstraňuje chyby v OS. Klikněte na Management-> Upgrade Firmware : Zvolte Browse pro vyhledání nového firmware v PC, dále zvolte Upload a provede se automatické nahrání nového firmware v několika minutách.. Poznámka: Nikdy nepřerušujte proces nahrávání firmware tím, že uzavřete web prohlížeč nebo vypnete repeater v průběhu nahrávání firmwaru.riskujete neuznání záruky u dodavatele.

Klikněte na Management-> Upgrade Firmware : Zvolte Browse pro vyhledání nového firmware v PC, dále zvolte Upload a

Nastavení Factory Default; Backup, Restore Lze zálohovat nebo obnovit nastavení repeater volbou Save/Reload setting : Save Settings Load Settings Reset Settings to Default Zvolte Save a uložit

17 Nastavení Factory Default; Backup, Restore Lze zálohovat nebo obnovit nastavení repeater volbou Save/Reload setting : Save Settings Load Settings Reset Settings to Default Zvolte Save a uložit nastavení na bezpečném místě. Zvolte Browse pro vyhledání souboru zálohy pro repeater na PC/NB a pak zvolte Upload. Poté se přepíše původní nastavení repeater za zálohy. Zvolte Reset pro uvedení do továrního nastavení Potvrďte Apply Changes, WiFi Repeater se zrestartuje.

Zvolte Browse pro vyhledání souboru zálohy pro repeater na PC/NB a pak zvolte Upload.

18 Charakteristika/Specifikace - Zvyšuje bezdrátové pokrytí všech WLAN sítí pásma 2,4GHz - WLAN n(Draft 2.0) pro vysokorychlostní bezdrátový přístup - Zpětně kompatibilní s g (54Mbit/s) a b standard (11Mbit/s) - Podpora v pásmu 2.4GHz pro WLAN sítě - WLAN zabezpečení WPA2, WPA a WEP(128/64) - Průvodce pro snadné nastavení - Integrované antény Wireless standardy Ethernet standardy Frekvenční pásmo Wireless přenosové rychlosti IEEE b/g/n 10/100 Mbps GHz 11/54/150/270/300 Mbps Často kladené otázky Otázka: Vypadává signál nebo má WLAN krátký dosah. Odpověď: Zkontrolujte si prosím sílu signálu (obvykle zobrazeno na stavovém řádku vedle hodin). Ideální stav je takový, kdy je zobrazeno 3-5 dílků. V případě, že je síla signálu nedostatečná, přesuňte prosím zařízení tak, aby mělo lepší dosah, např. na vyšší místo. Otázka: Potřeboval bych změnit nastavení, ale když zadám do vyhledavače jak je psáno v návodu, tak se do nastavení nedostanu, resp. nestane se nic. Dělám něco špatně? Odpověď: Nastavte repeater do továrního nastavení pomocií RESET tlačítka (asi 5-10s přidržet a poté pustit), na svém PC si nastavte IP přes DHCP server nebo pevnou IP např , masku a bránu Propojte Ethernet kabelem PC a router (do LAN portu) a ve vyhledávači (Internet Explorer, Mozilla,..) zadejte Otázka: Jaká je doporučená vzdálenost repeateru od WLAN routeru v repeater režimu? Odpověď: Doporučujeme minimálně 50%-ní sílu/kvalitu signálu v místě příjmu repeateru.

4GHz pro WLAN sítě - WLAN zabezpečení WPA2, WPA a WEP(128/64) - Průvodce pro snadné nastavení - Integrované antény Wireless standardy Ethernet standardy Frekvenční pásmo Wireless přenosové rychlosti
