1 Zkušenosti OPTOKON z uplatnění zařízení CzechLight Národní konference CESNET Pavel Pospíchal

2 Úvod Stručně o fimě OPTOKON spolupráce s CESNET Přehled CzechLight family CLA EDFA zesilovače VMUX, ROADM multiplexery Praktické nasazení CL do provozu Dohled a údržba CL v optických sítích Shrnutí, závěr

3 Představení firmy OPTOKON Název OPTOKON, a.s. Založena 1991 Adresa Červený Kříž 250, Jihlava Status akciová společnost Kapitál 215 mil. CZK Registration No

4 1991 Established in the Czech Republic taking over the extended production program of optical connectors produced by TESLA Jihlava 1996 ISO 9002 approved company Klíčová data 1999 Independent ISO 9000 OPTOKON Calibration Laboratory established 2002 NBU (NATO) approved company from the spring of Expanding of OPTOKON Group to main European countries 2007 Cooperation with CESNET production of CL, EDFA amplifiers 2011 Expanding to Middle East, (Saudi Arabia) - OPTOKON ARABIAN LTD OPTOKON ELTEX Alliance - transfer xpon technologies to OPTOKON

5 Ukraine OPTOKON Group Head office in Jihlava 105 employee Poland Baltic Slovenia Serbia Prague sales office OPTOKON ARABIAN LTD. Commercial, Technical & Service Support for Gulf Countries Daughter Telecommunication Company

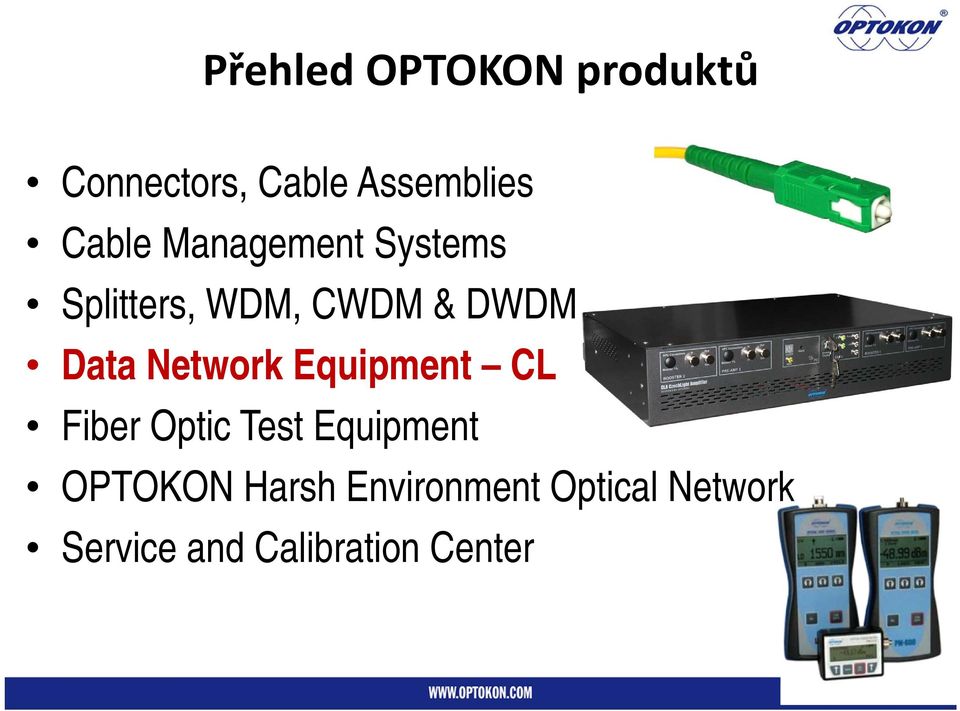

6 Přehled OPTOKON produktů Connectors, Cable Assemblies Cable Management Systems Splitters, WDM, CWDM & DWDM Data Network Equipment CL Fiber Optic Test Equipment OPTOKON Harsh Environment Optical Network Service and Calibration Center

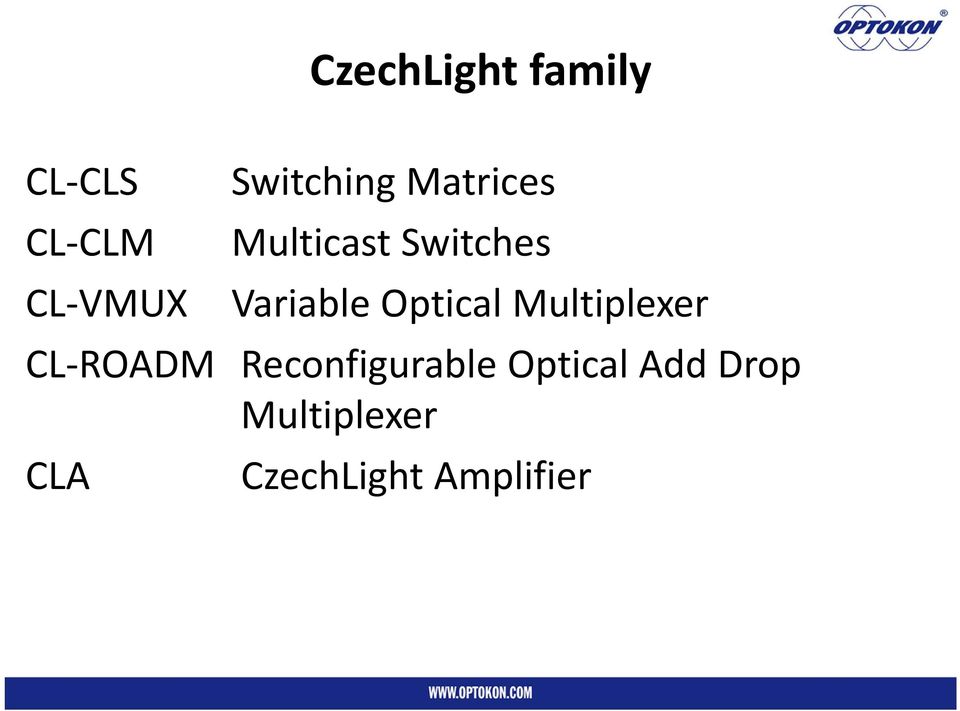

7 CzechLight family CL CLS Switching Matrices CL CLM Multicast Switches CL VMUX Variable Optical Multiplexer CL ROADM Reconfigurable Optical Add Drop Multiplexer CLA CzechLight Amplifier

8 CzechLight Amplifier CLA CLA CA CLA CAC long haul optical line CATV distribution network FTTH PON CATV combiner

9 CLA CzechLight Amplifier devices High Power EDFA Long-haul fiber optic communications systems CATV networks FTTH P2P overlayed CATV distribution network PON distribution of CATV signal at 1550 nm

10 CLA CzechLight Amplifier devices High Power EDFA Low noise, high performances EDFA Main types CLA PB01F: preamplifier and booster (19 dbm) CLA PB02F: preamplifier and high power booster (27 dbm) CLA DI01F: dual inline amplifier CLA CA16: CATV amplifier, 16 output ports Different control modes are available: AGC (automatic gain control) APC (automatic power control) ACC (automatic current control) on each stage. Manufactured under licence of

11 CLA Block Diagram PB01F Flat gain Preamplifier and booster amplifier

12 CLA Block Diagram PB01F Flat gain Preamplifier and booster amplifier

13 CLA CA Block Diagram Application: CATV distribution amplifier CLA booster module: +31 dbm +34 dbm Typical configuration of CLA-CA CATV amplifier 8 output ports, typ. 20 dbm output power 16 output ports, typ. 20 dbm output power 32 output ports, typ. 17 dbm output power 64 output ports, typ. 14 dbm output power

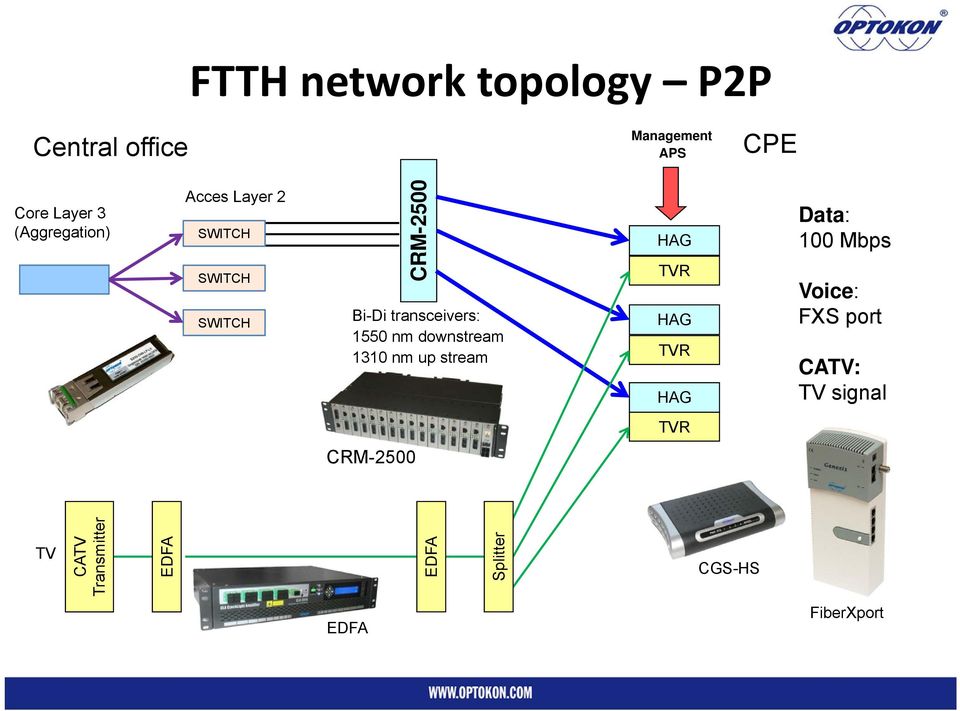

14 FTTH network topology P2P Central office Management APS CPE Core Layer 3 (Aggregation) Acces Layer 2 SWITCH SWITCH SWITCH CRM-2500 Bi-Di transceivers: 1550 nm downstream 1310 nm up stream HAG TVR HAG TVR HAG Data: 100 Mbps Voice: FXS port CATV: TV signal TVR CRM-2500 TV CATV Transmitter EDFA EDFA Splitter CGS-HS EDFA FiberXport

15 FTTX network topology CATV Central office Distribution node CPE TV signal MHz 1:32 17 db loss -5 dbm input level TVR TVR CATV transmitter EDFA EDFA Splitter TVR TVR CLA-CA16 CLA-CA64 CGS-TVR

16 FTTH project Bánovce CATV overlayed network architecture

17 FTTH project Bánovce

18 FTTH network topology PON Core Layer 3 (Aggregation) O L T P O N Data 1490 down 1310 up FTTH FWDM filter Splitter 1x32 Data 1490 down 1310 up CATV: 1550 down O N U 4x data RF CATV Headend CATV 1550 down

19 CLA CAC CATV Combiner CATV IN, 1550 nm P in = -10 to +10 dbm EDFA module P out = +31 dbm Splitter 1:8 IL = 10 db Data 1 IN/OUT FTTH FWDM filter Data 8 IN/OUT FTTH FWDM filter OUT 1 Data ( )+ CATV (1550) P out = +20 dbm (CATV) OUT 8 Data + CATV /1550 CLA CAC 08/20 USC/NSC AC CLA CAC 08/23 USC/NSC AC CLA CAC 16/20 USC/NSC AC 8x data+catv channels, P OUT =20 dbm 8x data+catv channels, P OUT =23 dbm 16x data+catv channels, P OUT =20 dbm,

20 Modelové řešení 512 uživatelů FTTH Data + CATV signál

21 CL ROADM Reconfigurable optical add-drop multiplexer 40-channel grid can be dropped or added remote configuration and reconfiguration. option EDFA included

22 ROADM one channel re configuration CL ROADM IN splitter 30% 70% D E M U X M U X OUT DEMUX

23 CL ROADM

24 CL VMUX CL-VMUX wavelength multiplexer with integrated Variable Optical Atenuator - VOA multiplexing of optical signals at different power from different transmitters, line rates and protocols bidirectional - can be used as either VMUX or VDEMUX

25 CLA praktické nasazení Nasvícení páru vláken na trase Brno Olomouc Ostrava(L pásmo) Požadavek: 40 kanálů lambd v L pásmu vobou směrech Brno Ostrava zachovat současně využívané C pásmo přenos kanálů v uzlu Brno do další trasy bez OEO konverze Technické řešení: 2ks CLA PB01F L band (umístění: Brno, Ostrava) 1ks CLA DI02F L band (umístění: Olomouc) 2páry 40 kanálový MUX/DEMUX (umístění: Brno, Ostrava) 2 ks CL ROADM (umístění Ostrava) 2ks FBG pro kompenzaci CD vlákna G.652 (umístění: Brno, Ostrava) 8ks C/L band splitter (umístění: Brno, Olomouc, Ostrava)

26 CLA praktické nasazení

27 CLA praktické nasazení Optická trasa Praha Ústí nad Labem Liberec Požadavek: 40 kanálů lambd ve směrech Praha Ústí nad Labem a Ústí nad Labem a Liberec Koncové body: Praha, Ústí nad Labem a Liberec Tranzitní bod: Ústí nad Labem některé kanály prochází z Prahy do Liberce bez OEO konverze Technické řešení: 2páry 40 kanálový MUX/DEMUX (umístění: Praha, Liberec) 6ks CLA PB01 (umístění: Praha, Ústí nad Labem, Liberec) 2 ks CL ROADM (umístění Ústí nad Labem ) 4ks FBG pro kompenzaci CD vlákna G.652 (umístění: Praha, Ústí nad Labem, Liberec)

28 CLA praktické nasazení

29 Servis sítí CL zařízení Servisní středisko OPTOKON: příprava projektu návrh sítě montáž optických sítí sváření, montáž ODF a kabelových spojek měření optických parametrů přímá metoda IL, RL reflektometrická metoda OTDR speciální OSA, CD, PMD, PDL nastavení parametrů EDFA, ROADM, VMUX,.. dálkový dohled nad optickými sítěmi lokalizace poruch, odstranění závad

30 Servis sítí OPTOKON

31 CLA Features Remote Controll Tools CLI via ssh, SNMP Critical warnings are sent via e mail, SNMP Trap Possible interfaces Wired: Console, LAN, USB (surveillance camera) Wireless: GSM, Wi Fi, BlueTooth Optical powers, currents, voltages, fan speeds, temperatures are monitored Settable powers, gains, alarm thresholds

32 Administration example

33

34

35 Administration example

36 Shrnutí závěr Dlouholetá spolupráce CESNET OPTOKON vědecko-výzkumné sdružení + výrobní závod Zařízení a systémy pro široký okruh optických sítí dálkové meziměstské metropolitní přístupové FTTX Úspěšné nasazení a dlouholetý provoz Podpora při vývoji nových systémů Pomoc při řešení problémů během nasazování a při provozu

37 DĚKUJI ZA POZORNOST
