1 OPTOKONcept TM FTTx sítě v roce 2014 Pavel Pospíchal OPTOKON, a.s.
2 FTTX optické sítě Požadavky na konektivitu: Vysokorychlostní Internet, širokopásmový přístup,. Definice různá v různých zemích Česká republika takové připojení, které neomezuje požadavky účastníka: Potřeby - Triple play služby: data, hlas (VoIP), TV (video signal) dnes: 100 Mbps zítra: 1000 Mbps Optické vlákno ideální přenosové medium pro Triple play, FTTH standard Architektura optické sítě: P2P (AON) účastník je připojen ke svému přípojnému bodu pomocí FO PON (P2MP) passivní spliter, více účastníků sdíli jedno vlánkno
3 FTTX optické sítě FTTX fiber to the X FTTC fiber to the curb FTTP fiber to the premises FTTB fiber to the building (business) FTTH fiber to the home - P2P (AON) - P2MP (PON)
4 FTTH architektura optické sítě P2MP point to multipoint connection OLT optical line terminal ONT (U) optical network terminal (unit) shared bandwidth distance km P2P point to point connection Ethernet device in the field dedicated, full bi-directional bandwidth distance up to 80 (120) km

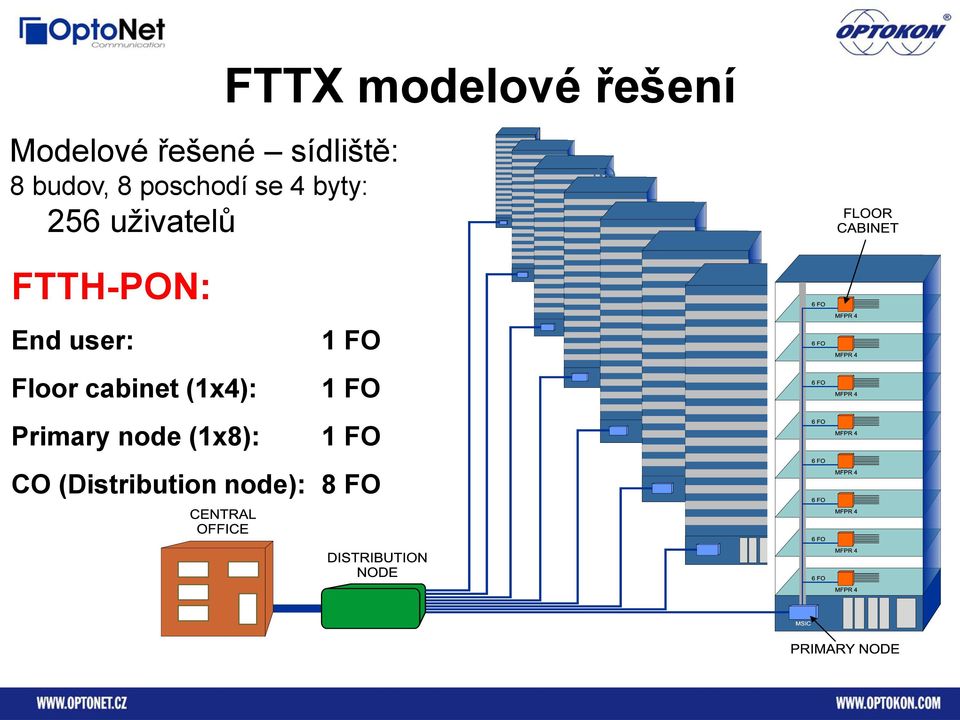

5 Modelové řešené sídliště: 8 budov, 8 poschodí se 4 byty: 256 uživatelů FTTH-AON: End user: Floor cabinet: Primary node: FTTX modelové řešení 2 FO 6 FO 48 FO CO (Distribution node): 384 FO
6 Modelové řešené sídliště: 8 budov, 8 poschodí se 4 byty: 256 uživatelů FTTX modelové řešení FTTB: Primary node: 2 FO CO (Distribution node): 16 FO
7 Modelové řešené sídliště: 8 budov, 8 poschodí se 4 byty: 256 uživatelů FTTH-PON: End user: Floor cabinet (1x4): Primary node (1x8): 1 FO 1 FO 1 FO CO (Distribution node): 8 FO FTTX modelové řešení

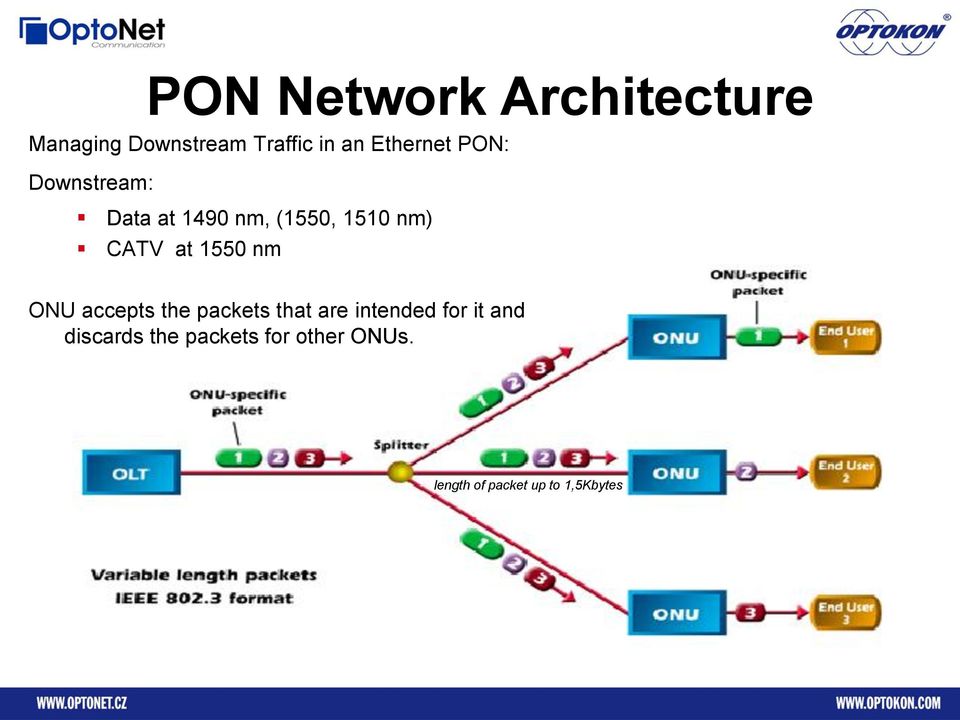

8 PON Network Architecture Managing Downstream Traffic in an Ethernet PON: Downstream: Data at 1490 nm, (1550, 1510 nm) CATV at 1550 nm ONU accepts the packets that are intended for it and discards the packets for other ONUs. length of packet up to 1,5Kbytes
9 PON Network Architecture Upstream: data at 1310 nm Problems: while one ONU talking the others lasers switched off (burst mode) Upstream traffic: time division multiplexing NEW DEVELOPED ADVANTAGES Auto-detect optical transceiver ( detection of speed and protocol ) Butt set provisioning ( set up of the ID in ONU/T by OLT )

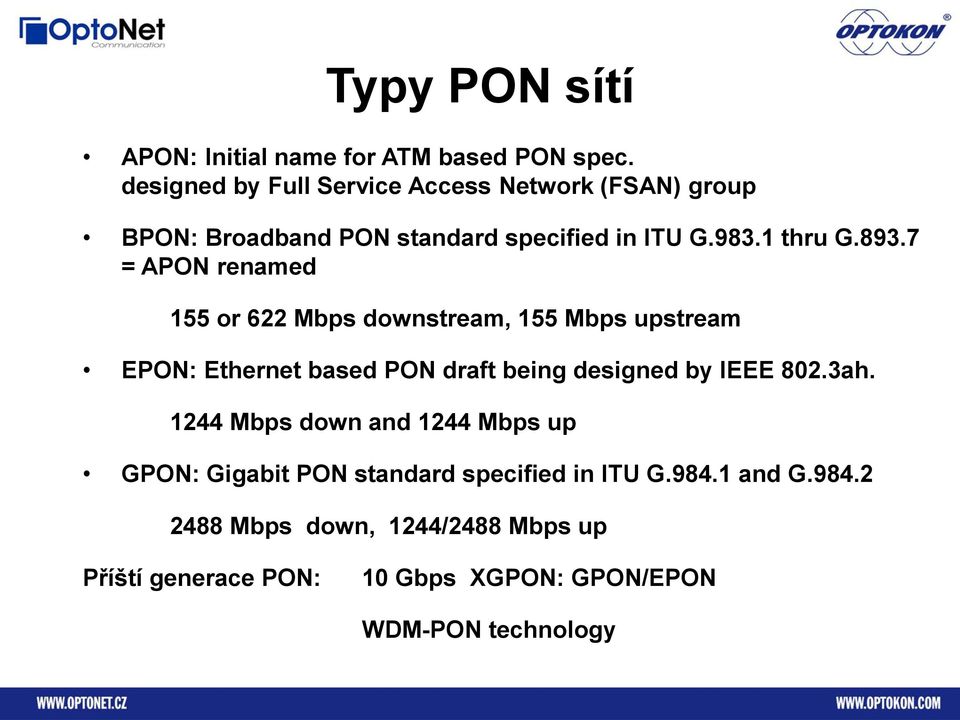

10 Typy PON sítí APON: Initial name for ATM based PON spec. designed by Full Service Access Network (FSAN) group BPON: Broadband PON standard specified in ITU G thru G = APON renamed 155 or 622 Mbps downstream, 155 Mbps upstream EPON: Ethernet based PON draft being designed by IEEE 802.3ah Mbps down and 1244 Mbps up GPON: Gigabit PON standard specified in ITU G and G Mbps down, 1244/2488 Mbps up Příští generace PON: 10 Gbps XGPON: GPON/EPON WDM-PON technology

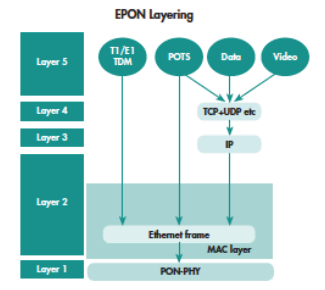

11 IEEE 802.3ah-2004 for 1 Gbps Downstream Gbps Upstream Gbps IEEE 802.3av for 10 Gbps Downstream 10 Gbps Upstream Gbps GEPON EPON assumes that data today starts and ends as Ethernet and therefore frame format is appropriate. Used widely in the Enterprise and Asian ISP markets. IP data services VoIP IPTV Supports multicast to use less bandwidth

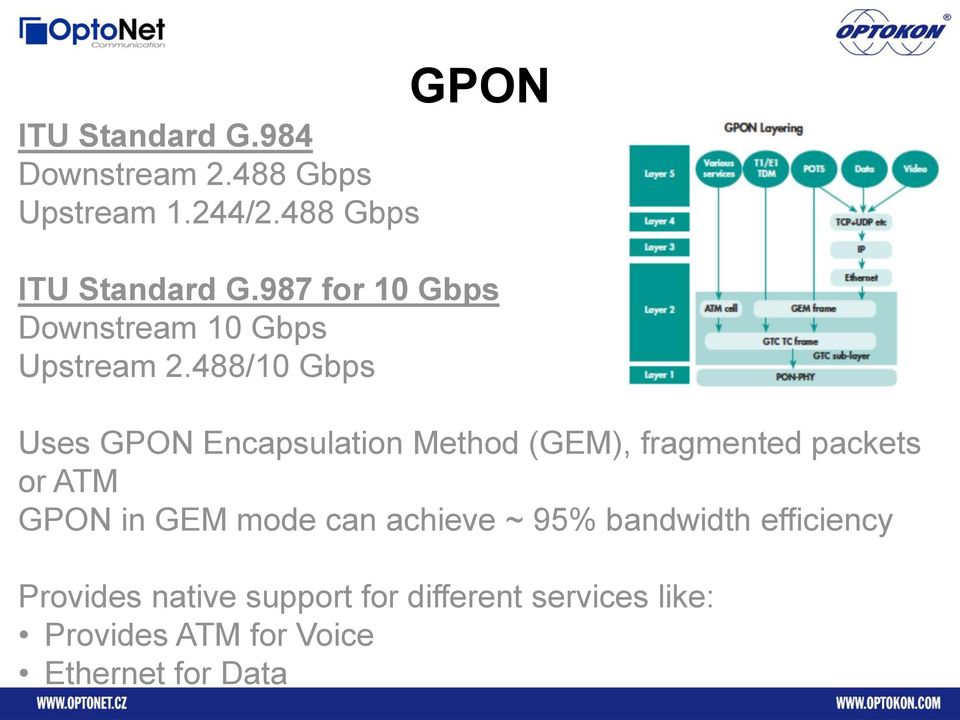

12 ITU Standard G.984 Downstream Gbps Upstream 1.244/2.488 Gbps GPON ITU Standard G.987 for 10 Gbps Downstream 10 Gbps Upstream 2.488/10 Gbps Uses GPON Encapsulation Method (GEM), fragmented packets or ATM GPON in GEM mode can achieve ~ 95% bandwidth efficiency Provides native support for different services like: Provides ATM for Voice Ethernet for Data
13 GPON ITU Standard G security: G defines two identification/activation mechanisms Method A: pre-provision of ONU/ONT serial number to an OLT Method B: the serial number is not known in advance and the OLT activates the ONT/ONU on the fly Two security mechanisms, both specified as optional: Authentication of the ONU/ONT by means of (PLOAM) password; Encryption of the downstream traffic only (from the CO to the customer side) by means of AES (128 bit) (AES - Advanced Encryption Standard) The upstream traffic is not considered at risk because the high directionality of the PON components (it is assumed that the traffic sent from one ONT to the OLT cannot be sniffed by other ONTs)
14 Bandwidth in PON systems
15 WDM-PON A key component in next generation access The FSAN/ITU-T recommendation: XG-PON1 will be followed by NG- PON2. XG-PON1 is an up-grade to existing TDM-PON standards NG-PON2 standard is a new approach for which WDM-PON is a strong, leading candidate. Full Service Access Network - FSAN
16 AWG Arrayed Waveguide Grating WDM-PON
17 FTTH výstavba optických sítí Pasivní vrstva: chráničky, kabely, konektory ODF Optical Distribution Frame stojanové systémy montáži do stojanů nástěnné - vnitřní - venkovní účastnické krabičky splittery pasivní odbočnice WDM (AWG) vlnové multiplexery
18 FTTH výstavba optických sítí Aktivní vrstva: přepínače, přenosové systémy GPON / GEPON system OLT Optical Line Terminal ONU(T) Optical Network Unit (Terminal) Transceivery EDFA zesilovače CATV combiner
19 FTTH Triple Play služby Triple Play služby: data 10/100Base-T(X) voice (VoIP) FXS - analog phone set FXO - PBX connection) DID (direct inward dialing) video - IP TV - CATV (analog, digital) (TV programs, Video on Demand, Security systems,...)

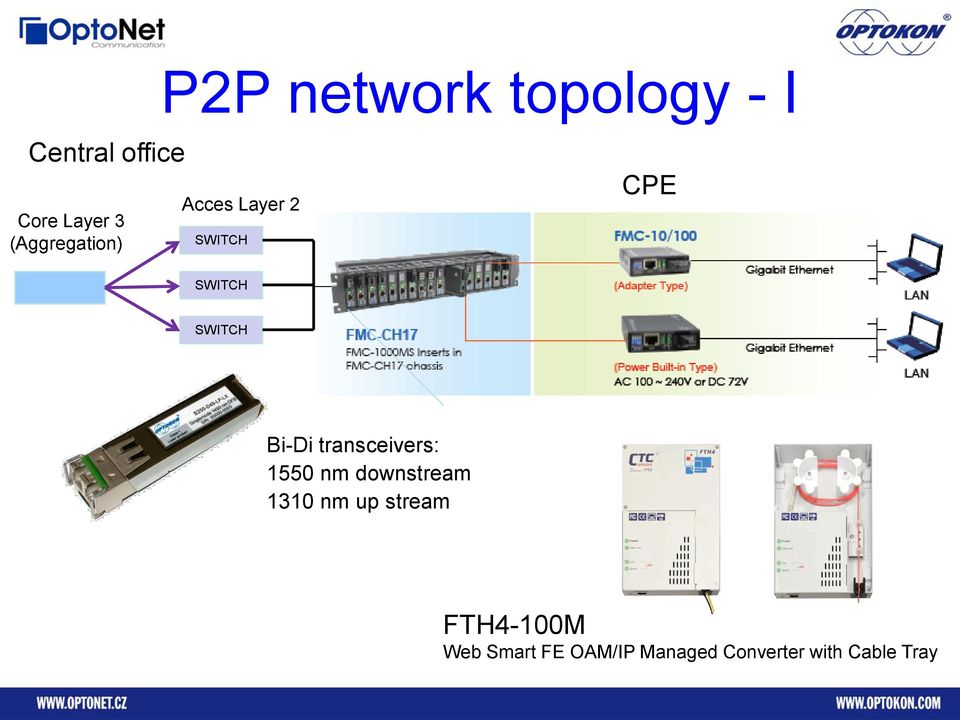

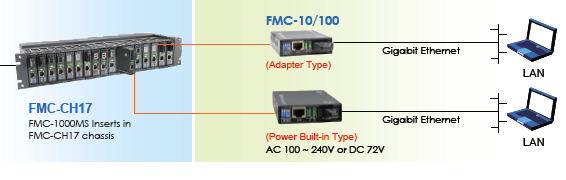

20 P2P network topology - I Central office Core Layer 3 (Aggregation) Acces Layer 2 SWITCH CPE SWITCH SWITCH Bi-Di transceivers: 1550 nm downstream 1310 nm up stream FTH4-100M Web Smart FE OAM/IP Managed Converter with Cable Tray
21 CATV Transmitter EDFA EDFA Splitter FRM-CHASSIS P2P network topology - II Central office Management APS CPE Core Layer 3 (Aggregation) Acces Layer 2 SWITCH HAG Data: 100 Mbps SWITCH SWITCH TVR HAG Voice: FXS port Bi-Di transceivers: 1550 nm downstream 1310 nm up stream TVR HAG TVR CATV: TV signal TV EDFA FiberXport
22 PON modelové řešení 512 uživatelů
23 PON technologie - CATV Distribution of CATV signal: Core Layer 3 (Aggregation) O L T P O N Data 1490 down 1310 up FTTH FWDM filter Data 1490 down 1310 up CATV: 1550 down S plitter 1 x16 O N U 4x data RF CATV Headend CATV 1550 down
24 Modelové řešení 512 uživatelů Data + CATV signál
25 FTTH měřicí přístroje LS-800 Light Source PM-800, PM-212 Power meter Small size, low weigth All CWDM wavelength spectrum CW, 270 Hz, 1, 2 khz modulation AWD (Auto wavelength detection) memory, USB port for data upload SmartProtocol SW battery, inbuilt charger
26 MOT-700 Mini OTDR Singlemode / Multimode Measures optical power MM and/or SM MM+SM measurement from one FO port (850, 1310, 1550 nm) Memory for up to 200 traces (file in Bellcore format) A stabilized light source
27 FTTH svářečky optických vláken Mini 6S Core Alignment Splicer Mini 4S 4 Motors Active Clad Alignment Splicer Mini 50GB High Precision Cleaver
28 Kompletní řešení optických sítí: návrh, konzultace příprava projektu cenová nabídka dodávka pasivních i aktivních komponentů zprovoznění sítě přejímková měření spolupráce během provozu
29 Děkuji za pozornost
