1 Migrace sítě CATV na HFC Název prezentace 2015 Brno, Radek Praha, Kocian, Jan Brouček Juraj Sukop

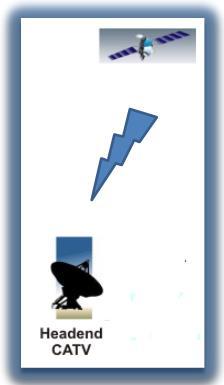

2 Migrace sítě CATV na HFC Místní Headend Historie CATV?? Vybudovaná infrastruktura

3 Migrace sítě CATV na HFC Rozsáhlá koaxiální síť připojená z jednoho bodu 1. Obtížná identifikace zdroje rušení. 2. Není možnost segmentace zákazníků na menší skupiny. 3. Nevyhovující datová kapacita z důvodu připojení velkého počtu uživatelů. 4. Vysoké náklady na údržbu a servis.

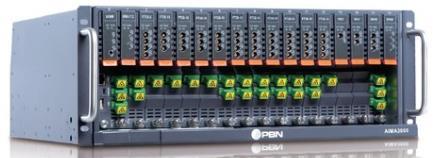

4 Migrace sítě CATV na HFC Segmentace zákazníku na menší skupiny pomoci node Transmitter FT5E Node BETA PRO 60G Segment 1 RX

5 Migrace sítě CATV na HFC BETA PRO 60G Optical Node Možnost výběru vysílačů DFB, CWDM Místní i vzdálené napájení Možnost místního nastavení Osazení pomocí jedním terminálu nebo BHHT, dvěma PC nebo vysílači možnost zpětného Nastavení vzdáleného vysílačů směru monitoringu zpětných DFB, CWDM směrů a 1) Segmentace nastavení RF port 1 opt. vysílač č.1 RF port 2, 3 opt. vysílač č.2 2) Sloučení RF port 1, 2, 3 - opt. vysílač č.1 3) Redundantní RF port 1, 2, 3 - opt. vysílač č.1 i 2 Basic Handheld Terminal (BHHT)

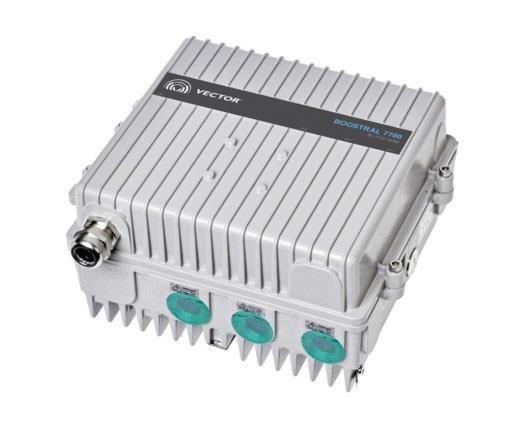

6 Migrace sítě CATV na HFC Optický node Podpora DOCSIS 3.1 do 1.2GHz 1 RX downstream x 2 TX upstream Porty 2x aktivní RF Remote napájení RX BOOSTRAL Použití: FTTC Segment 1 Segment 2 Zdroj: VECTOR

7 Migrace sítě CATV na HFC Segment 1 Segment 2

8 RFoG- RF over Glass i RFoG- RF over Glass 1550 nm TX1 RX HE Head End BURST mode : RF vstupní úroveň 75dBuV Zdroj: VECTOR TX1 1

9 RFoG- RF over Glass BOOSTRAL 651 /LP90G Optical node Vysílač zpětného směru CWDM Místní nebo vzdálené Jednovláknové napájení nebo dvouvláknové provedení Vysílač zpětného směru vlnové délky CWDM

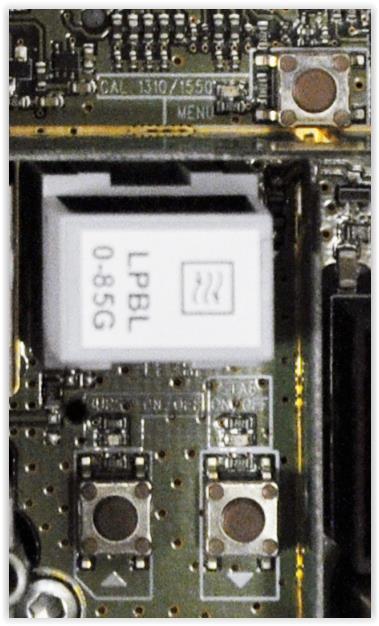

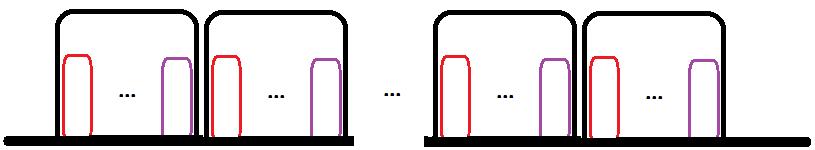

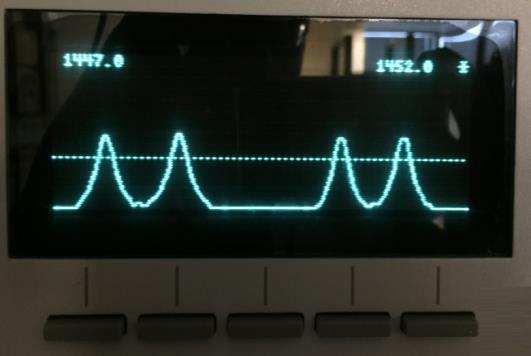

10 RFoG- RF over Glass Možnost přeladění TX až čtyř kanálů DWDM v rámci kanálu CWDM BOOSTRAL 751 Zobrazení na display Elektronická konfigurace Zobrazení na optickém spektrálním analyzátoru

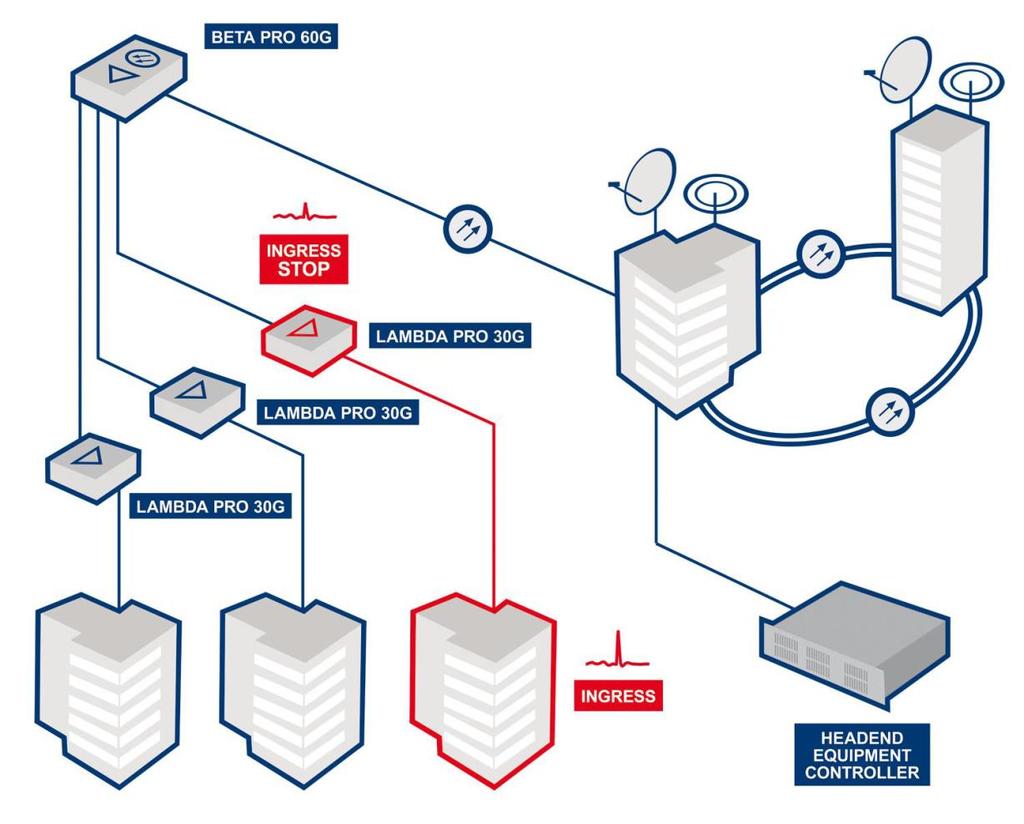

11 RFoG- RF over Glass VECTOR Ingress Guard (VIG) System Možnost dálkově nastavit ATT ve zpětném směru (0, -6dB, -40dB)

12 RFoG- RF over Glass BOOSTRAL 611 Optický node RFoG pro FTTH Downstream výstupní úroveň: 80 db V šířka pásma 1.0GHz RFoG (1 RX downstream + 1 TX upstream) napájení AC 230V BURST mode : RF vstupní úroveň 70dBuV Použití: FTTH 1, Tx 3dBm, do 1us Zdroj: VECTOR

13 NGA jak dotovat? Příklad FTTN-HFC/CATV Přenosová linka (optika) Demarkační body NGA Přenosová linka (koaxiální kabel) Princip: dotace infrastruktury z veřejných prostředků musí být sdíleno! 1. Fyzická vrstva sdíleno na fyzické vrstvě (pronájem nenasvíceného vlákna) -OK 2. Aktivní prvky sdíleno na druhé vrstvě L2 (bitstream)? SP1 SP2 NGA přípojka DOCSIS 3.0 a výše PoP/C0 DP Optický nód? Mini CMTS? End user = uživatel SP3 L3 FTTN COAX CPE NID SP Service Provider poskytovatel služby NGA Communication provider Poskytovatel přístupu NGA zákazník Copyright

14 MoCa 2.0 IPLoC, Standard IEEE802.3az, MoCa 2.0 Přenosová rychlost až 400Mbit/s Receiver LAMBDA PRO 60G
