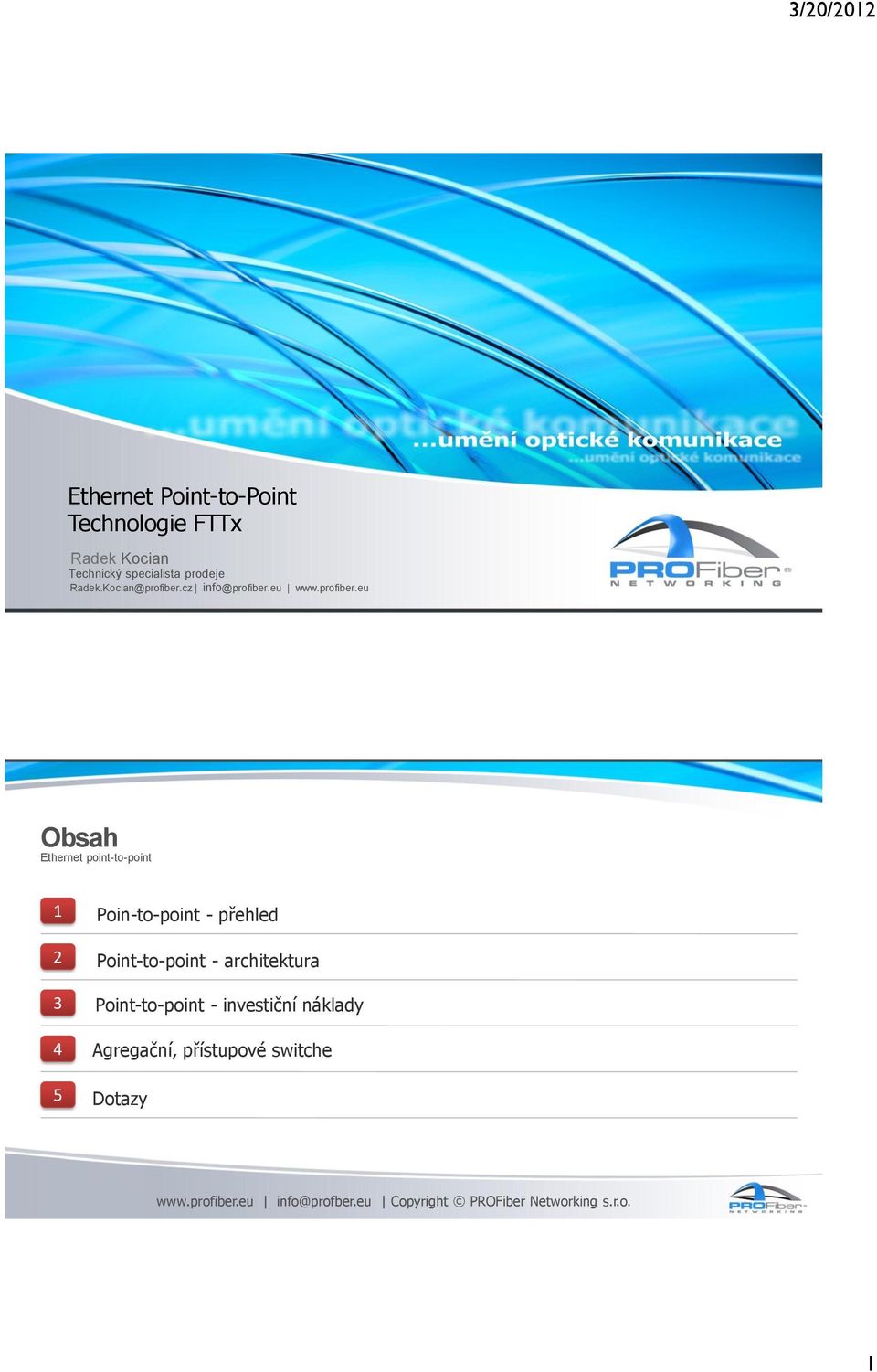

1 Ethernet Point-to-Point Technologie FTTx Radek Kocian... umění optické komunikace FTTX jako EPON nebo EP2P FTTH OSTRAVA 2009 Ing. Miroslav Hladký Technický specialista prodeje Obsah Ethernet point-to-point 1 Poin-to-point - přehled 2 Point-to-point - architektura 3 4 Point-to-point - investiční náklady Agregační, přístupové switche 5 Dotazy info@profber.eu Copyright PROFiber Networking s.r.o. 1

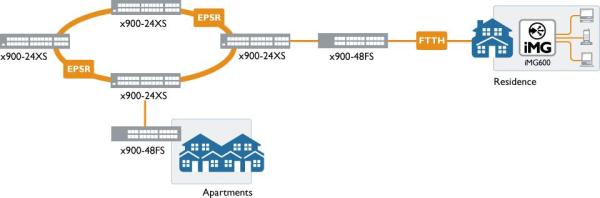

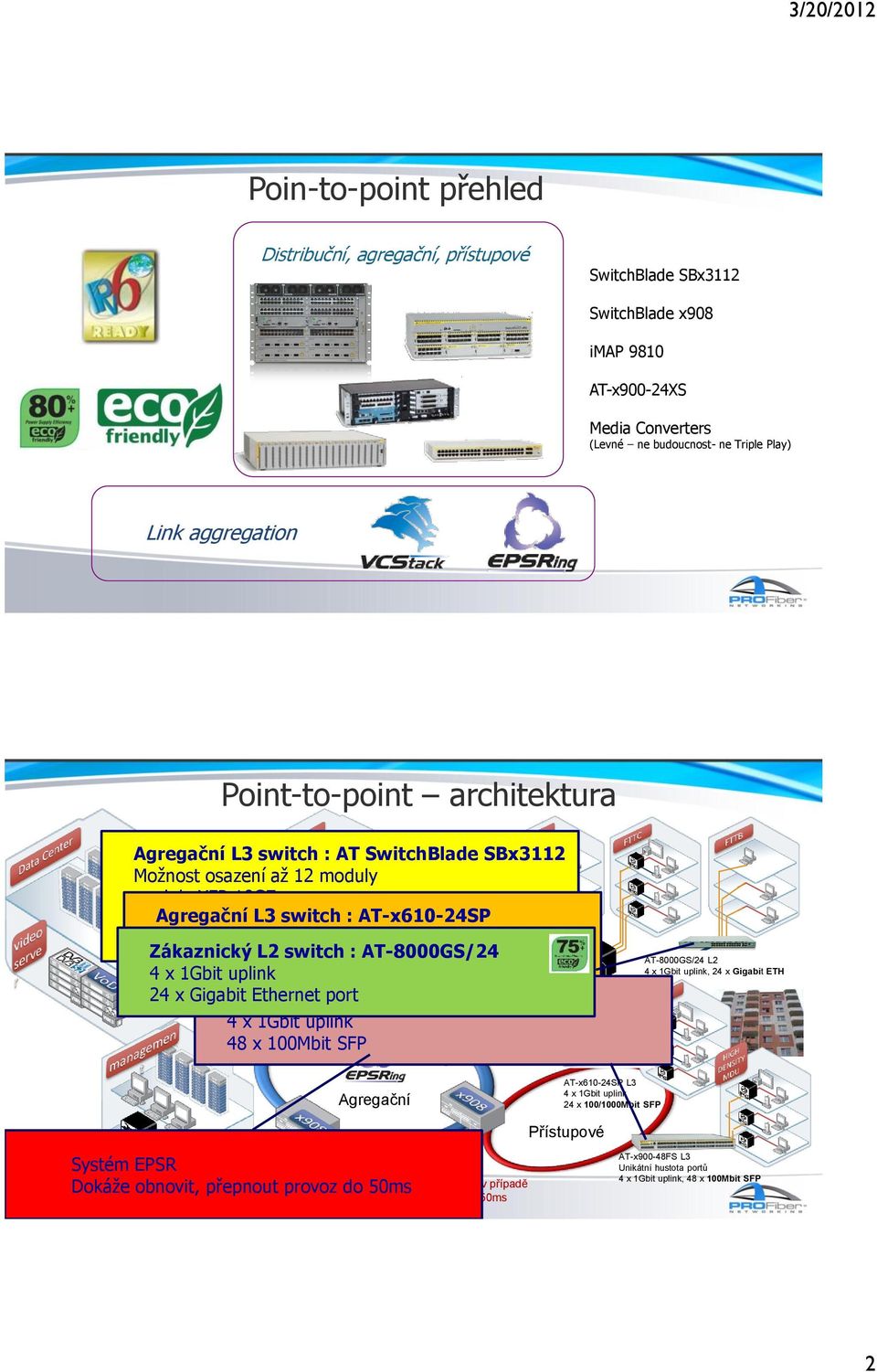

2 Poin-to-point přehled Distribuční, agregační, přístupové SwitchBlade SwitchBlade x908 imap 9810 AT-x900-24XS Media Converters (Levné ne budoucnost- ne Triple Play) Link aggregation Point-to-point architektura Agregační L3 switch : AT SwitchBlade Access Layer 2 Možnost osazení až 12 moduly moduly XFP 10GE modul Agregační 24 port GE L3 SFP switch : AT-x610-24SP modul 4 x 1Gbit 24 port uplink GE PoE Zákaznický 24 x 100/1000Mbit L2 switch (podle : AT-8000GS/24 typu internet SFP) 4 x 1Gbit uplink 24 x Gigabit Agregační Ethernet L3 port switch : AT-x900-48FS 4 x 1Gbit uplink SwitchBlade 48 x 100Mbit SFP AT-8000GS/24 L2 4 x 1Gbit uplink, 24 x Gigabit ETH Agregační AT-x610-24SP L3 4 x 1Gbit uplink 24 x 100/1000Mbit SFP Přístupové Systém EPSR Dokáže obnovit, přepnout provoz do 50ms Systém EPSR dokáže obnovit přenos dat v případě rozpadu spoje v kruhové topologii během 50ms AT-x900-48FS L3 Unikátní hustota portů 4 x 1Gbit uplink, 48 x 100Mbit SFP 2

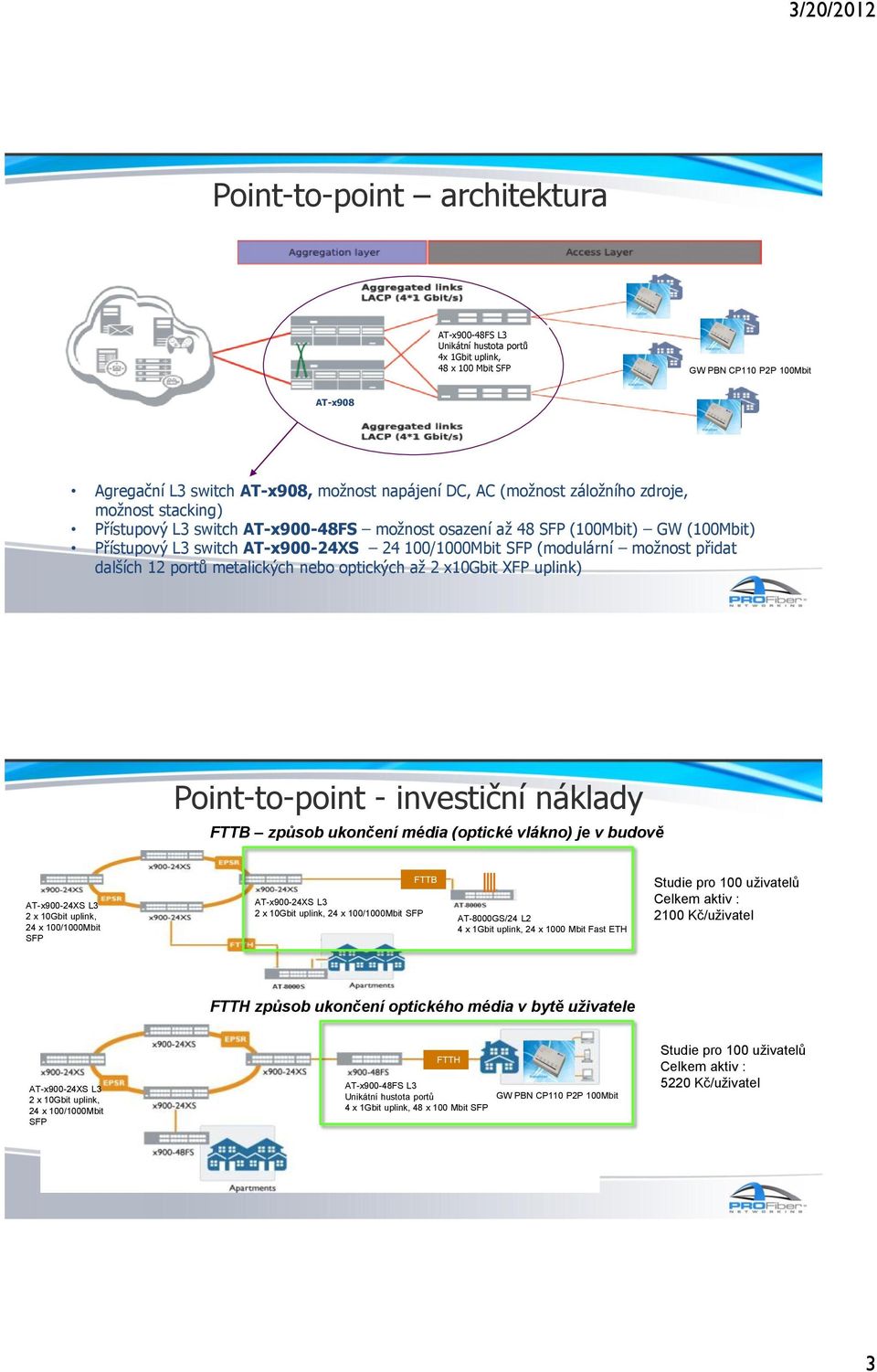

3 Point-to-point architektura AT-x900-48FS L3 Unikátní hustota portů 4x 1Gbit uplink, 48 x 100 Mbit SFP GW PBN CP110 P2P 100Mbit AT-x908 Agregační L3 switch AT-x908, možnost napájení DC, AC (možnost záložního zdroje, možnost stacking) Přístupový L3 switch AT-x900-48FS možnost osazení až 48 SFP (100Mbit) GW (100Mbit) Přístupový L3 switch AT-x900-24XS /1000Mbit SFP (modulární možnost přidat dalších 12 portů metalických nebo optických až 2 x10gbit XFP uplink) Point-to-point - investiční náklady FTTB způsob ukončení média (optické vlákno) je v budově AT-x900-24XS L3 2 x 10Gbit uplink, 24 x 100/1000Mbit SFP FTTB AT-x900-24XS L3 2 x 10Gbit uplink, 24 x 100/1000Mbit SFP AT-8000GS/24 L2 4 x 1Gbit uplink, 24 x 1000 Mbit Fast ETH Studie pro 100 uživatelů Celkem aktiv : 2100 Kč/uživatel FTTH způsob ukončení optického média v bytě uživatele AT-x900-24XS L3 2 x 10Gbit uplink, 24 x 100/1000Mbit SFP FTTH AT-x900-48FS L3 Unikátní hustota portů 4 x 1Gbit uplink, 48 x 100 Mbit SFP GW PBN CP110 P2P 100Mbit Studie pro 100 uživatelů Celkem aktiv : 5220 Kč/uživatel 3

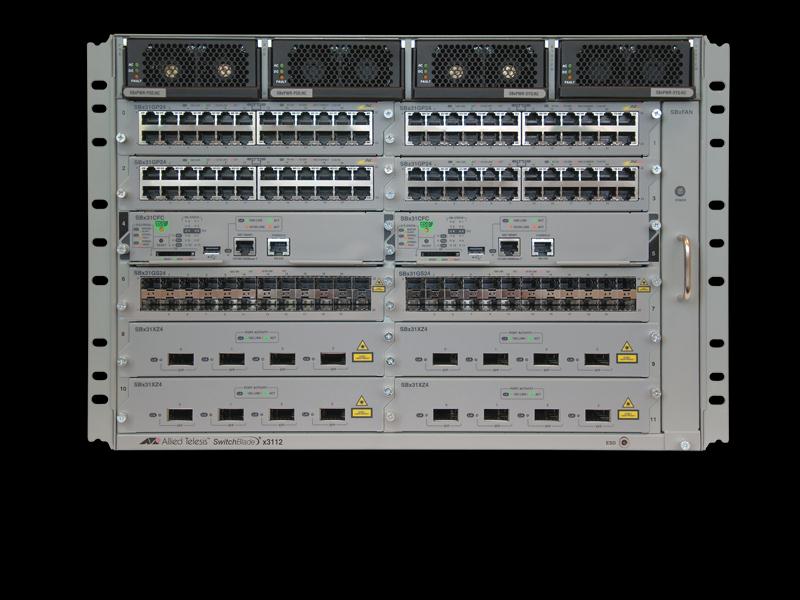

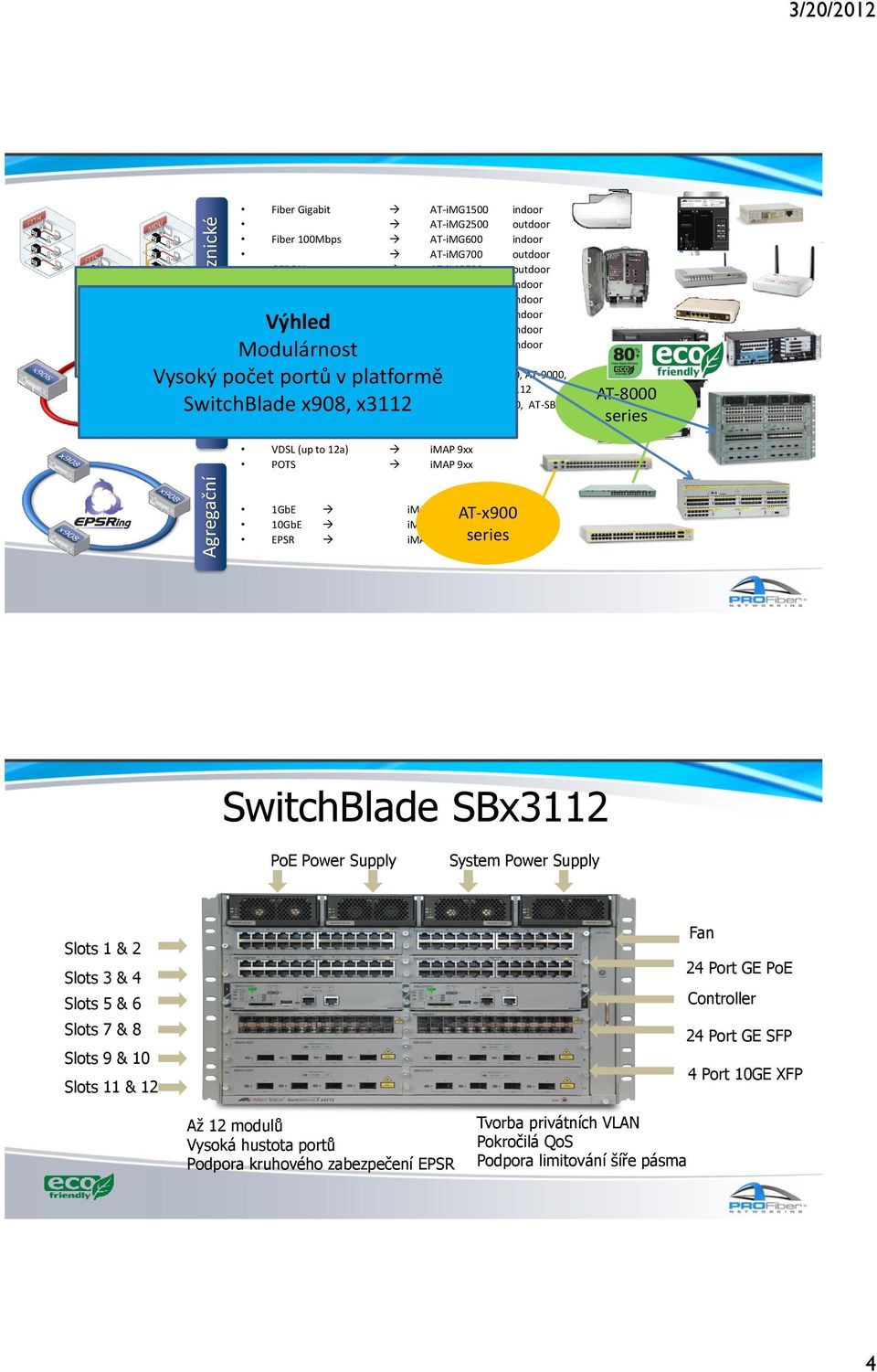

4 Agregační Zákaznické Přístupové 3/20/2012 Fiber Gigabit AT-iMG1500 indoor AT-iMG2500 outdoor Fiber 100Mbps AT-iMG600 indoor AT-iMG700 outdoor GEPON AT-iMG700 outdoor AT-ON1000 indoor Copper Eth AT-iMG600 indoor AT-WR2304N indoor Výhled ADSL AT-iMG600 indoor VDSL (up to 17a) AT-iMG800 indoor Nejvíce poptávané typy switchů Allied Telesis Modulárnost Vysoký počet portů v platformě SwitchBlade x908, x3112 Fiber P2P imap 9xx - AT-x900, AT-9000, AT-x908, AT- Copper Ethernet imap 9xx - AT-8600, AT- GEPON imap 9xx ADSL imap 9xx VDSL (up to 12a) imap 9xx POTS imap 9xx AT-8000 series AT-x900 1GbE imap 9xx AT-x900 AT-x908 10GbE imap 9xx AT-x900 AT-x908 EPSR imap 9xx AT-x900 series AT-x908 SwitchBlade PoE Power Supply System Power Supply Slots 1 & 2 Slots 3 & 4 Slots 5 & 6 Slots 7 & 8 Slots 9 & 10 Slots 11 & 12 Fan 24 Port GE PoE Controller 24 Port GE SFP 4 Port 10GE XFP Až 12 modulů Vysoká hustota portů Podpora kruhového zabezpečení EPSR Tvorba privátních VLAN Pokročilá QoS Podpora limitování šíře pásma 4

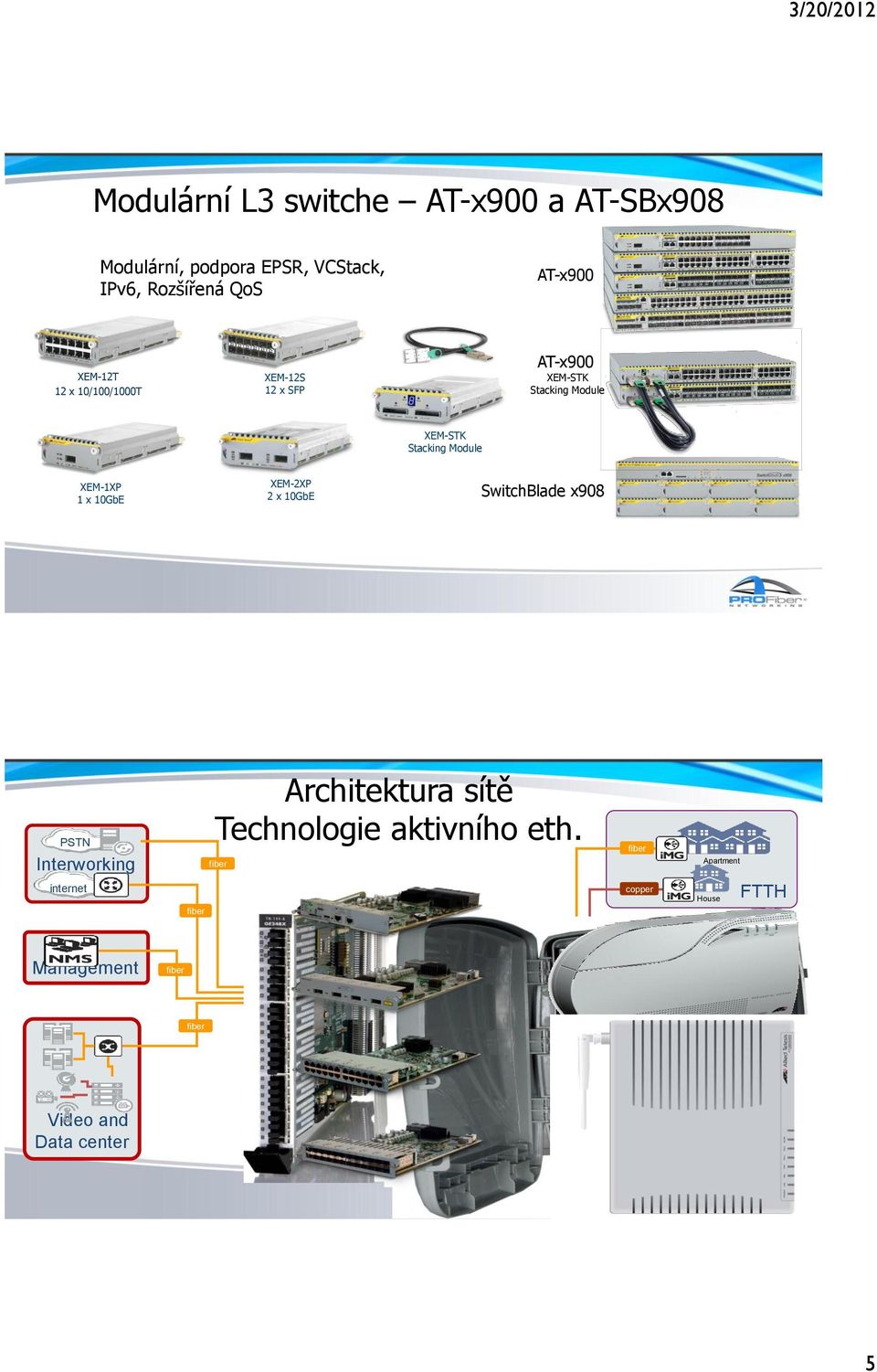

5 Modulární L3 switche AT-x900 a AT-SBx908 Modulární, podpora EPSR, VCStack, IPv6, Rozšířená QoS AT-x900 XEM-12T 12 x 10/100/1000T XEM-12S 12 x SFP AT-x900 XEM-STK Stacking Module XEM-STK Stacking Module XEM-1XP 1 x 10GbE XEM-2XP 2 x 10GbE SwitchBlade x908 PSTN Interworking internet Architektura sítě Technologie aktivního eth. copper Apartment House FTTH Management n x 10GbE n x 1Gb 10GbE House copper cabinet House FTTC Video and Data center Medium Density MDU High Density MDU MDU 5

6 100Mbps L2 switche AT-8100 Product 10/100TX 10/100/ 1000T 100/1000 SFP Hardware Stacking Number of PSU PSU Options power AT-8100S/24C Yes 1 Fixed AC AT-8100S/ Yes 2 AC or DC AT-8100S/24POE Yes 2 Fixed AC 480W AT-8100S/ Yes 2 AC or DC AT-8100S/48POE Yes 2 Fixed AC 480W AT-8100S/16F- SC8 8 x 10/100TX 16 fixed SC 2 2 Yes 2 AC or DC AT-8100S/24F-LC 24 fixed LC 2 2 Yes 2 AC or DC AT-8100S/24F-Bidi 24 fixed Bi-directional 2 2 Yes 2 AC or DC AT-8100/ No 1 Fixed AC AT-8100/8POE No 1 Fixed AC 240W DĚKUJI ZA POZORNOST Radek Kocian Technický specialista prodeje info@pro.eu 6
