1 1 TRAKČNÍ VOZIDLA MHD Ing. Jaromír Široký, Ph.D. Institut dopravy Fakulta strojní VŠB TU Ostrava

2 2 Tyto studijní materiály vznikly pro studenty prezenčního a dálkového studia. Recenze: Název: Trakční vozidla MHD Autoři: Jaromír Široký Vydání: první, 2018 Počet stran: xxx Studijní materiály pro studijní obor Dopravní systémy a technika, Institut dopravy, Fakulta strojní, VŠB TU OSTRAVA Jazyková korektura: ne. Jaromír Široký Vysoká škola báňská Technická univerzita Ostrava, 2018

3 3 POKYNY KE STUDIU Pro předmět 1. semestru oboru Dopravní systémy a technika jste obdrželi studijní balík obsahující: integrované opory pro prezenční a distanční studium obsahující i pokyny ke studiu ve formě komentovaných prezentací přednášek, doplněný o odkazy na doporučenou a rozšiřující literaturu a zdroje. Prerekvizitní oblasti Teorie dopravních prostředků. Cíle předmětu Cílem je seznámení se: základními charakteristikami systému městské hromadné dopravy; uspořádáním a konstrukčním řešením tramvají; systému tramtrain; základním uspořádáním a parametry autobusů a trolejbusů systémy podzemních drah a jejich vozidel nekonvenčními dopravními systémy jako jsou monoraily, kabinové systémy a pohyblivé chodníky. Pro koho je předmět určen Předmět je určen pro studenty programu Dopravní systémy a technika, popř. pro zájemce z řad studentů stavebních fakult se zaměřením na dopravní stavitelství.

4 4 Při studiu každé kapitoly doporučujeme následující postup: Čas ke studiu: xx hodin Na úvod kapitoly je uveden čas potřebný k prostudování látky. Čas je orientační a může vám sloužit jako hrubé vodítko pro rozvržení studia celého předmětu či kapitoly. Někomu se čas může zdát příliš dlouhý, někomu naopak. Jsou studenti, kteří se s touto problematikou ještě nikdy nesetkali a naopak takoví, kteří již v tomto oboru mají bohaté zkušenosti. Cíl: Po prostudování tohoto odstavce budete umět Popsat Definovat Vyřešit Ihned potom jsou uvedeny cíle, kterých máte dosáhnout po prostudování této kapitoly konkrétní dovednosti, znalosti. Výklad Následuje vlastní výklad studované látky, zavedení nových pojmů, jejich vysvětlení, vše doprovázeno obrázky, tabulkami, řešenými příklady, odkazy na animace. Shrnutí pojmů Na závěr kapitoly jsou zopakovány hlavní pojmy, které si v ní máte osvojit. Pokud některému z nich ještě nerozumíte, vraťte se k nim ještě jednou. Otázky Pro ověření, že jste dobře a úplně látku kapitoly zvládli, máte k dispozici několik teoretických otázek. Úlohy k řešení Protože většina teoretických pojmů tohoto předmětu má bezprostřední význam a využití v praxi, jsou Vám nakonec předkládány i praktické úlohy k řešení. V nich je hlavním významem předmětu schopnost aplikovat čerstvě nabyté znalosti pro řešení reálných situací. Klíč k řešení Výsledky zadaných příkladů i teoretických otázek jsou uvedeny v závěru učebnice v Klíči k řešení. Používejte je až po vlastním vyřešení úloh, jen tak si samokontrolou ověříte, že jste obsah kapitoly skutečně úplně zvládli. Úspěšné a příjemné studium s tímto učebním textem Vám přeje auto:., Jaromír Široký a kolektiv externích spolupracovníků z provozu

5 5 Obsah Historie vývoje vozidel hromadné dopravy ve světě a ČR... 7 Vývoj městské dopravy do konce 19. století... 7 Přehled historie rozvoje MHD na území bývalého Československa Rozdělení systémů a prostředků městské hromadné dopravy Charakteristické znaky MHD Tramvaje Rozdělení tramvají podle stavby a koncepce Rozdělení kolejové městské dopravy podle UITP Výška podlahy tamvaje - nízkopodlažnost Koncepce článkových tramvají Pojezdy tramvají Normálně podlažní podvozek Tatra bez primárního vypružení Normálně podlažní podvozky s primárním vypružením Normálně podlažní podvozky s tandemovým pohonem NP Podvozek s malými koly dvojkolí s koly o průměru 300 mm Podvozky pro nízkopodlažní tramvaje, nápravnice se samostatně uloženými koly Podvozek pro nízkopodlažní tramvaje s portálovou nápravou a vazbou mezi koly Portálové podvozky pro nízkopodlažní tramvaje Sekundární vypružení podvozků Kola dvojkolí tramvají Kolo složené radiální Složená kola radiální Profily jízdní plochy kol tramvají Stavba skříní tramvají Diferenciální stavba skříně Integrální stavba skříně Dveře, okna Základní konstrukční celky tramvají Brzda tramvají Ovládání tramvaje Sběrače tramvají Tramtrain Základní požadavky na vouzidla Bezpečnostní hlediska provozu vozidel Aktivní a pasivní bezpečnost... 63

6 6 Obrysy pro vozidla typu tramtrain Trolejbusy Charakteristické znaky Koncepce pohonu trolejbusu Vnitřní vybavení Stanoviště řidiče Trakční obvody trolejbusů s polovodičovou regulací Trolejové vedení a sběrače Dvouzdrojové trolejbusy Autobusy Historie autobusů v ČR Rozdělení autobusů podle délky Příklady autobusů pro městský provoz Koncepce pojezdu autobusu a vztah k nízkopodlažnosti Nekonvenční autobusy Metro Typy metra Řešení tunelů a stanic Koncepce prostorového uspořádání vozidel Nekonvenční systémy Nekonvenční dopravní prostředky Monorail Rozdělení Podepřené systémy Zavěšené systémy Kabinkové systémy Uspořádání stanic Ukázky návrhů řešení Pohyblivé pásy a chodníky Použité zdroje a doplňující literatura

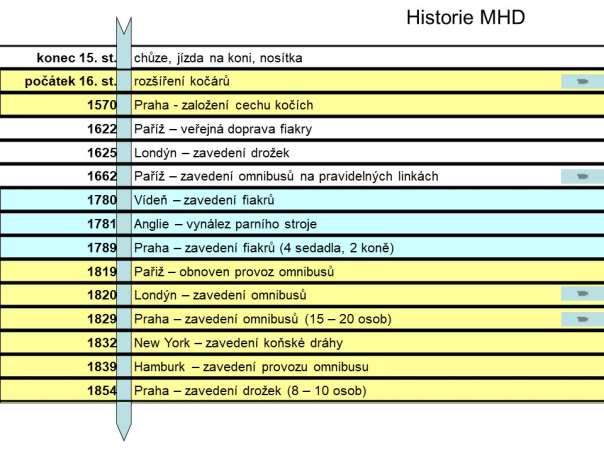

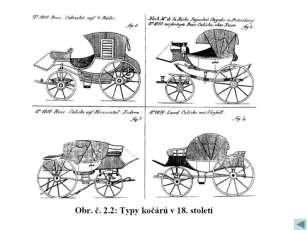

7 7 Historie vývoje vozidel hromadné dopravy ve světě a ČR Vývoj městské dopravy do konce 19. století Ukázka kočárů v 17. a 18 století. Omnibus, zápřah 2 koně, obstavitelnost cca cestujících

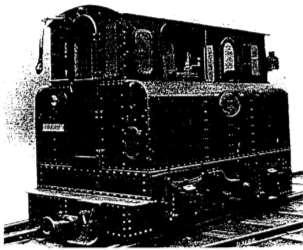

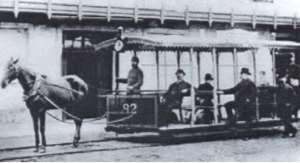

8 8 Návrh parního omnibusu Omnibus v Praze Parní lokomotiva londýnského metra Parní lokomotiva londýnského metra Konězpřežná tramvaj v Praze. Nákresy parních tramvají v Brně.

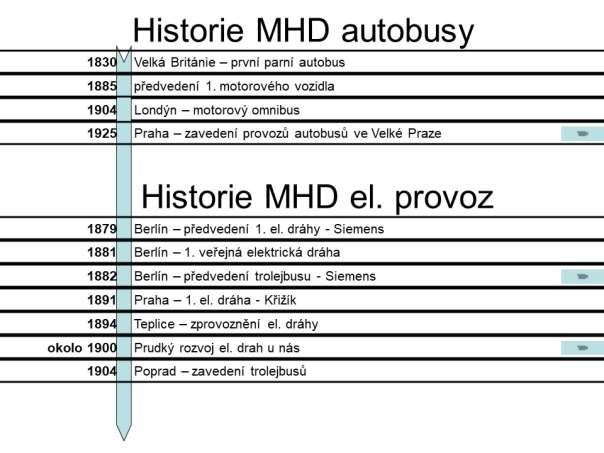

9 9 První autobusy v Praze. Prní trolejbusy v Berlíně Seimenssběrací vozík jezdí shora po dvojí troleji. Tramvaje počátku 20. století. Rámové, dvojnápravové, jednostranné. Motorové + přípojné vozy.

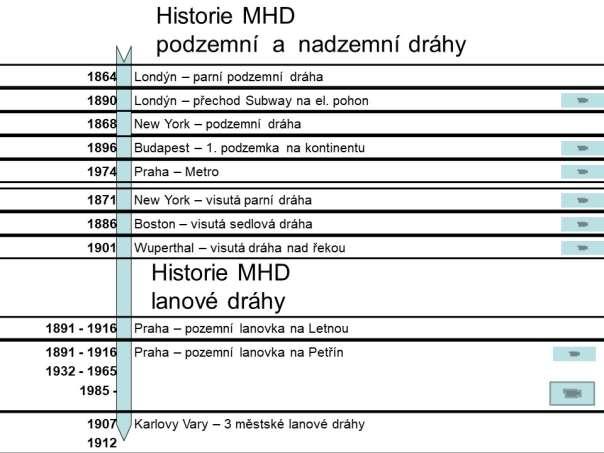

10 10

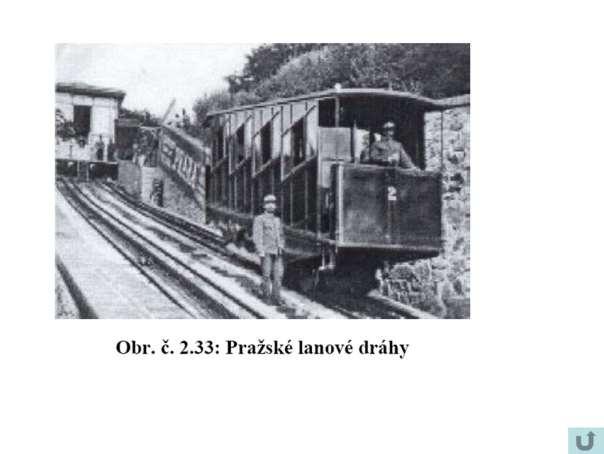

11 11

12 12 Přehled historie rozvoje MHD na území bývalého Československa

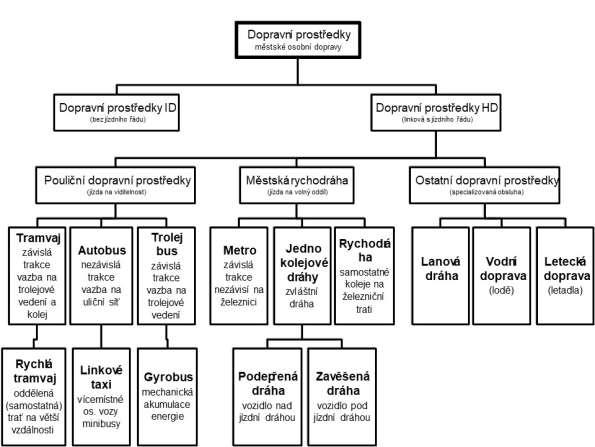

13 13 Rozdělení systémů a prostředků městské hromadné dopravy

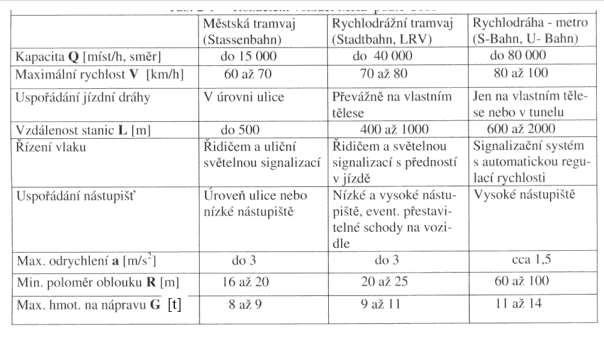

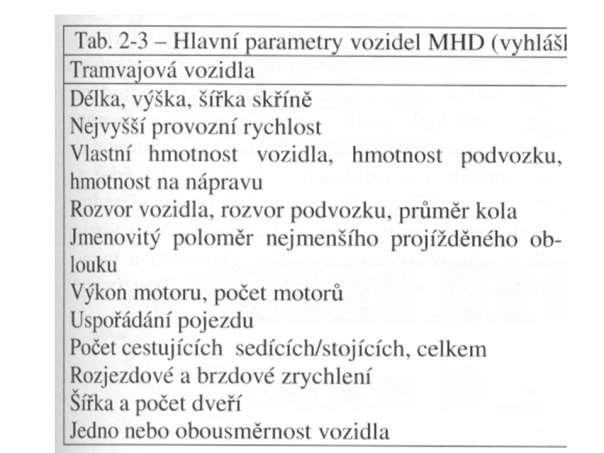

14 14 Charakteristické znaky MHD

15 15

16 16

17 17

18 18

19 19

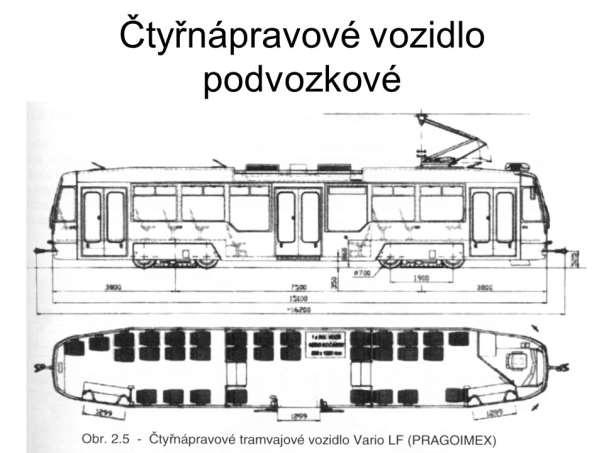

20 20 Tramvaje Rozdělení tramvají podle stavby a koncepce Rozdělení kolejové městské dopravy podle UITP

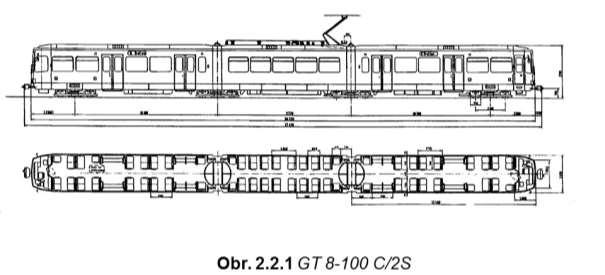

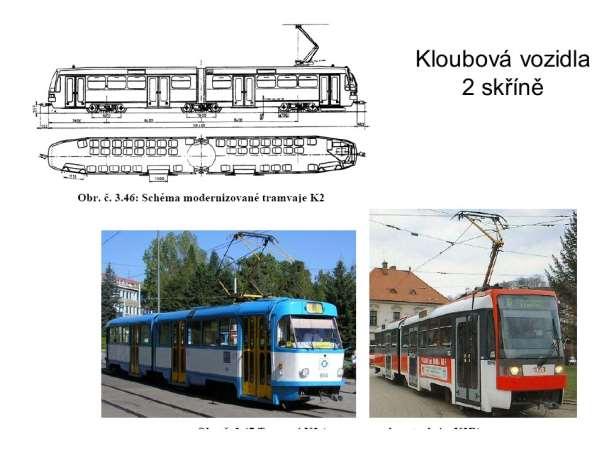

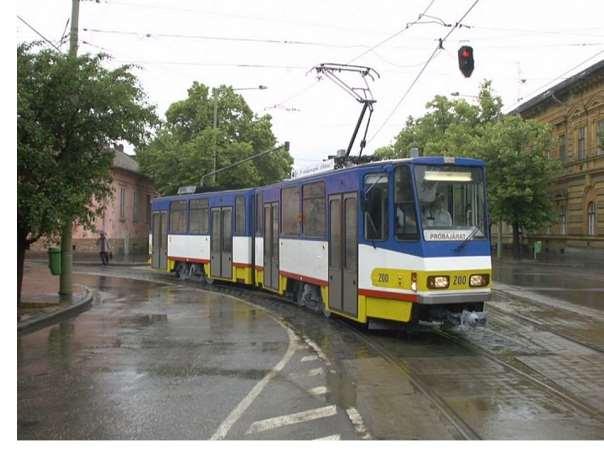

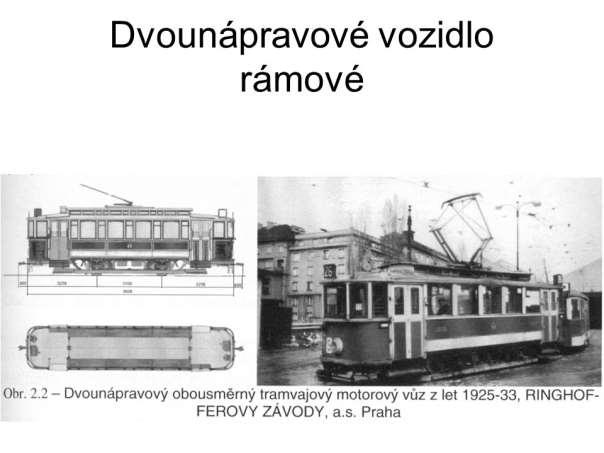

21 21

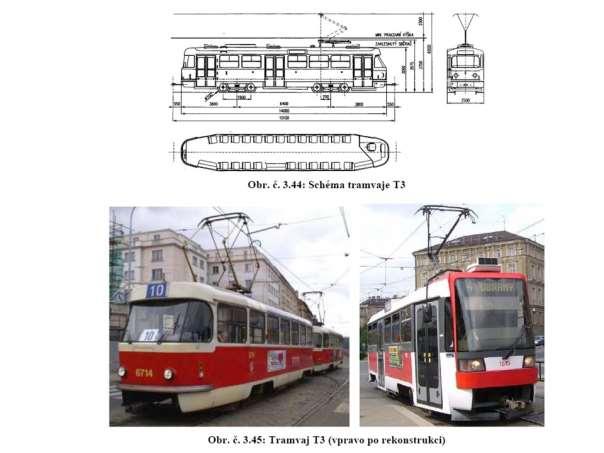

22 22

23 23

24 24

25 25 Výška podlahy tamvaje - nízkopodlažnost

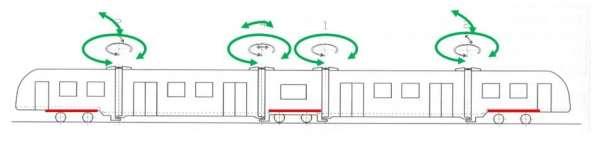

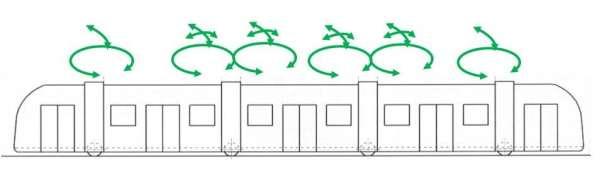

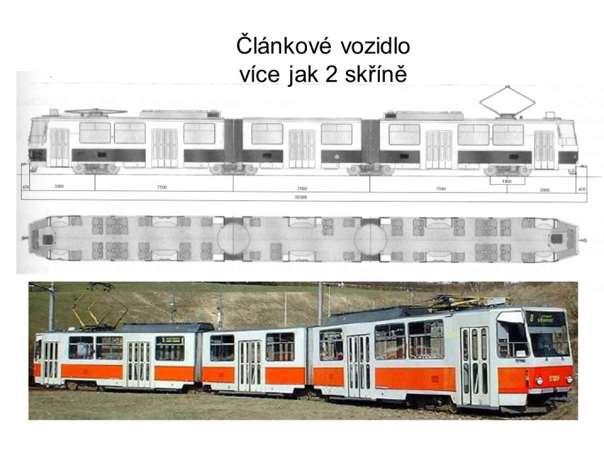

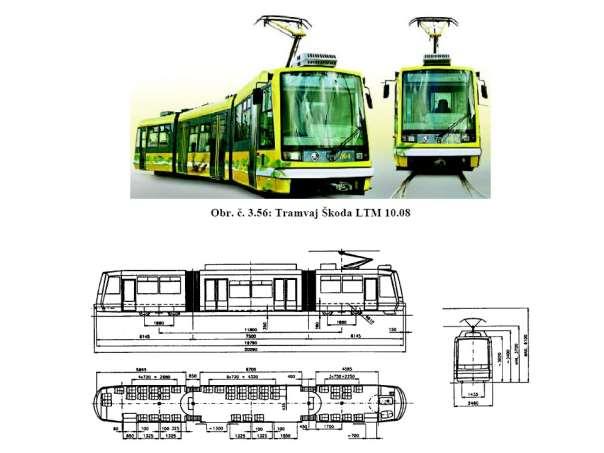

26 26 Koncepce článkových tramvají

27 27

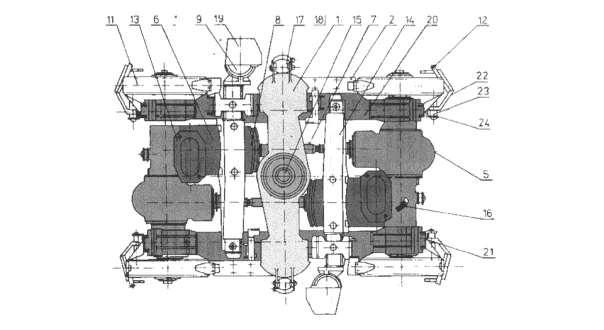

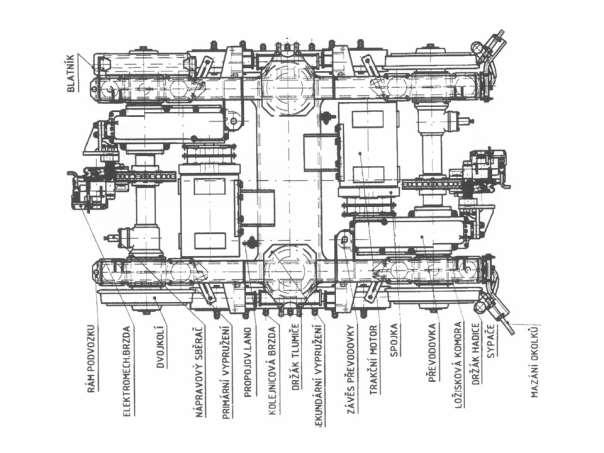

28 28 Pojezdy tramvají Normálně podlažní podvozek Tatra bez primárního vypružení Podvozek pro rozchod 1435 mm

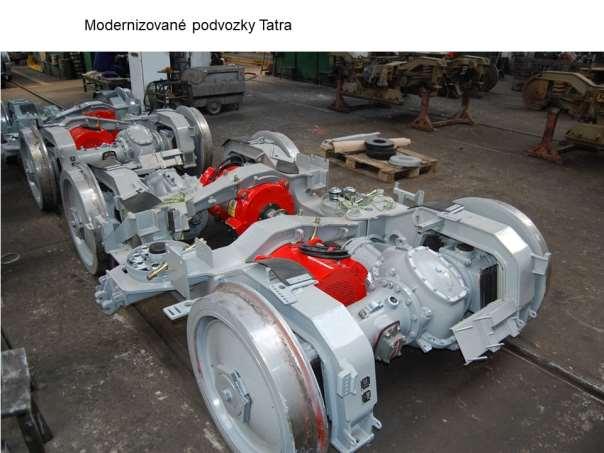

29 29 Podvozek Tatra pro rozchod 1000 mm Normálně podlažní podvozky s primárním vypružením

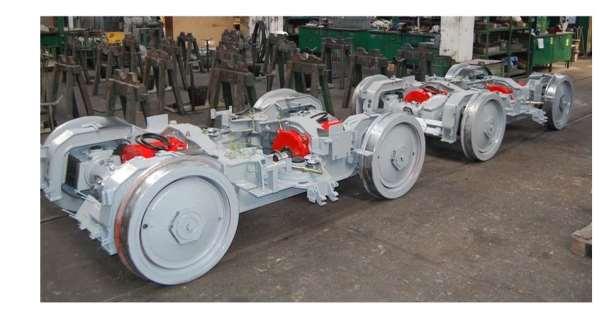

30 30

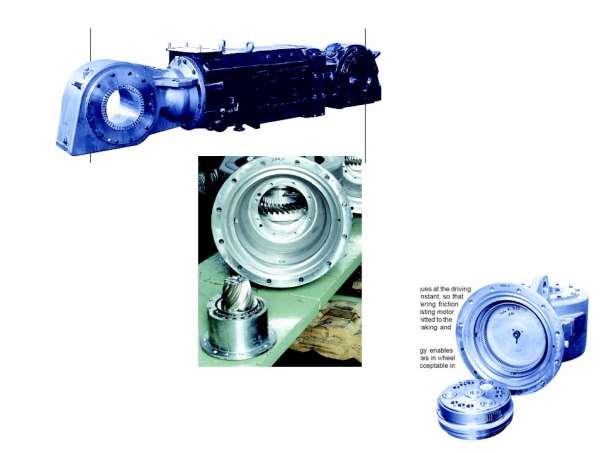

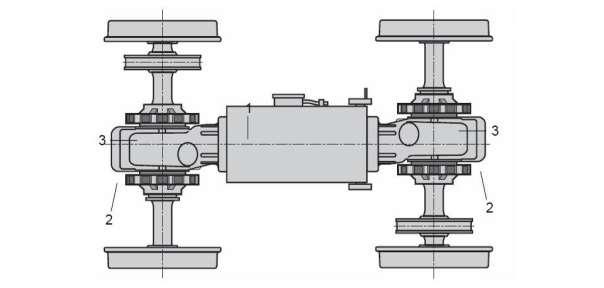

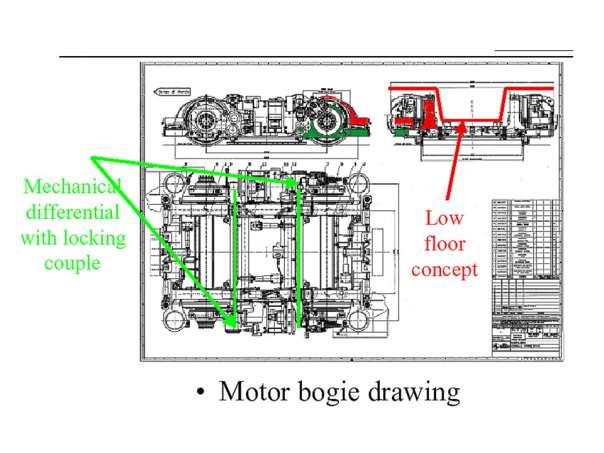

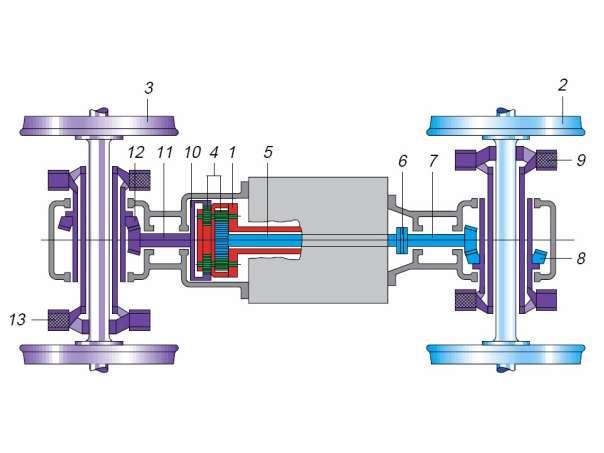

31 31 Normálně podlažní podvozky s tandemovým pohonem

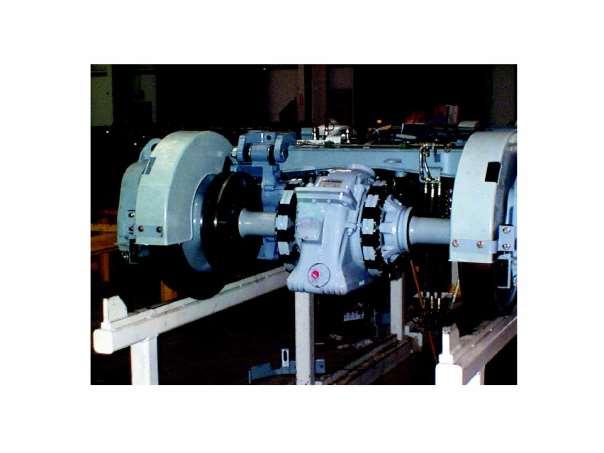

32 32

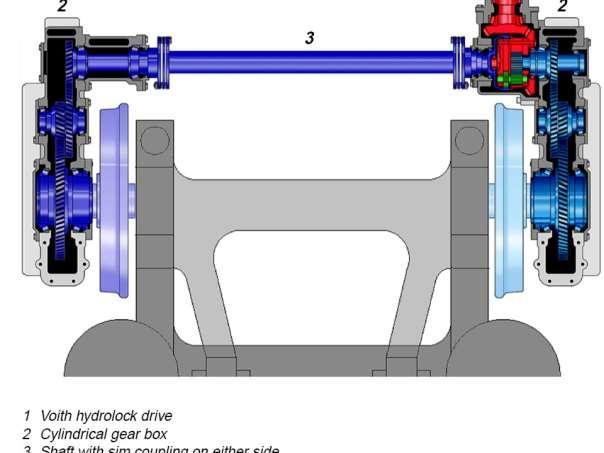

33 33

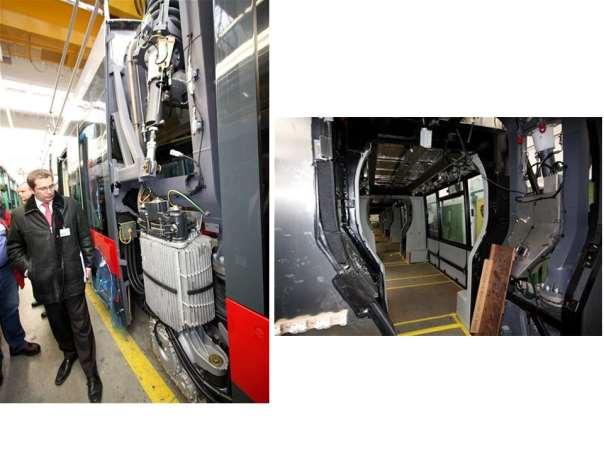

34 34 NP Podvozek s malými koly dvojkolí s koly o průměru 300 mm

35 35 Podvozky pro nízkopodlažní tramvaje, nápravnice se samostatně uloženými koly Portálová náprava s volně uloženými běžnými koly.

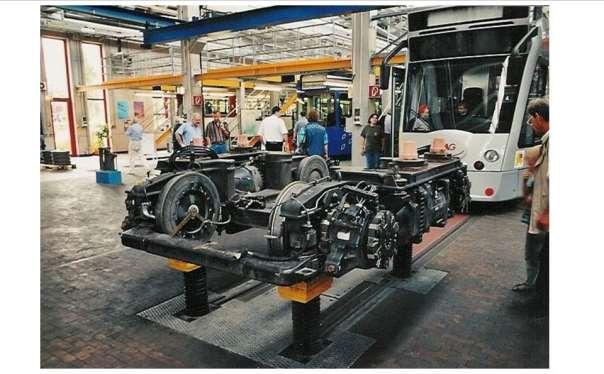

36 36 NP podvozek s tandemově poháněnými koly (bez napravnice)

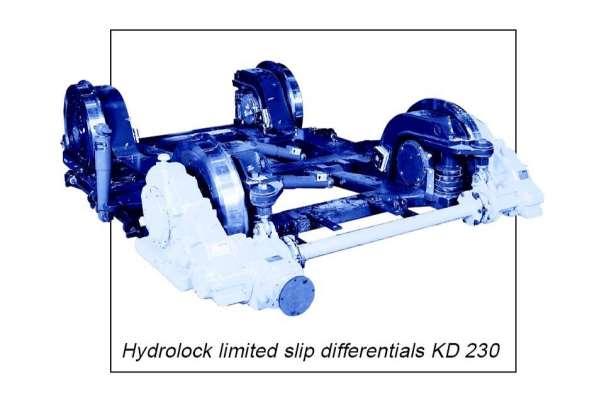

37 37 Podvozek pro nízkopodlažní tramvaje s portálovou nápravou a vazbou mezi koly

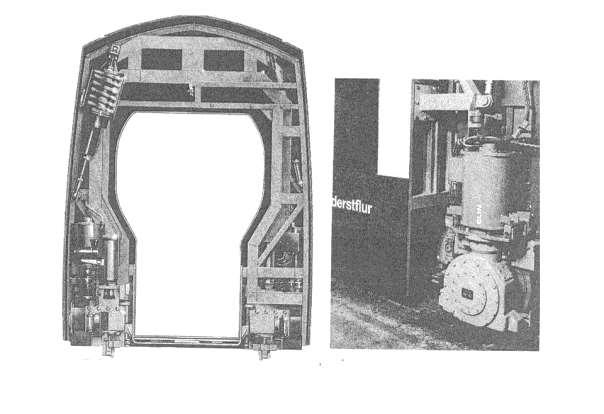

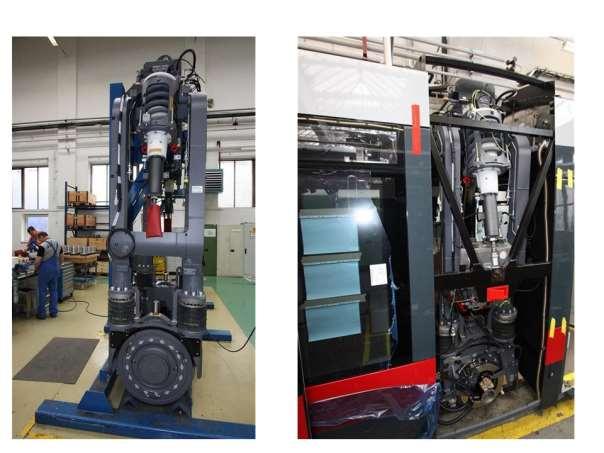

38 38 Portálové podvozky pro nízkopodlažní tramvaje

39 39

40 40 Sekundární vypružení podvozků

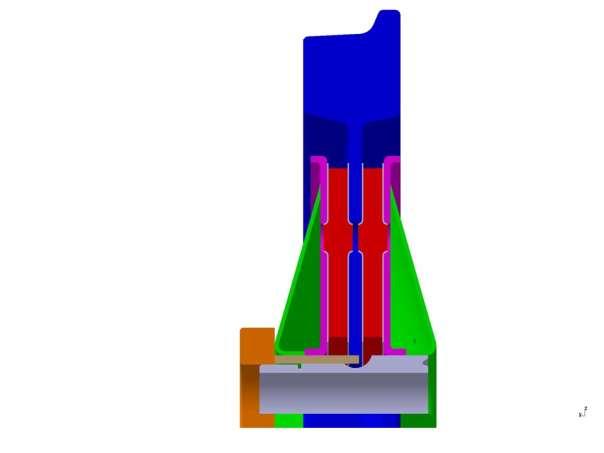

41 41 Kola dvojkolí tramvají Kolo složené radiální

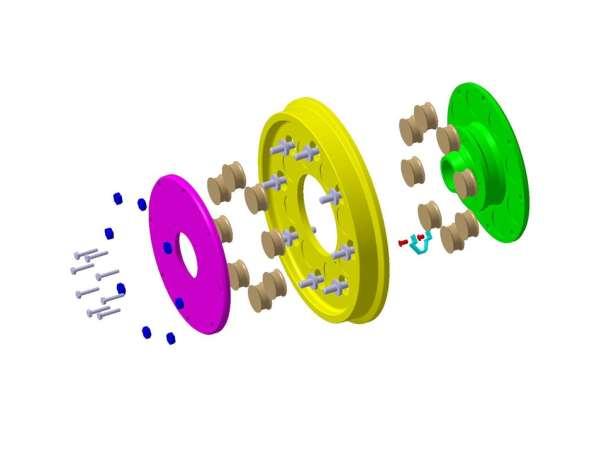

42 42

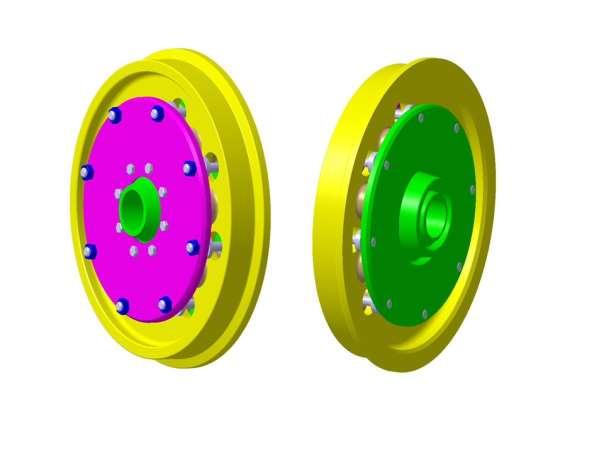

43 43

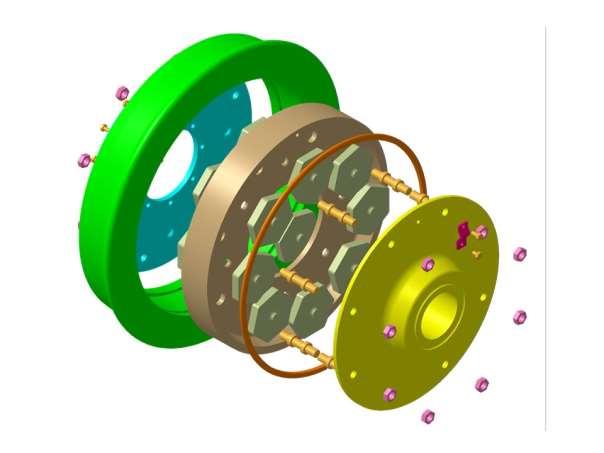

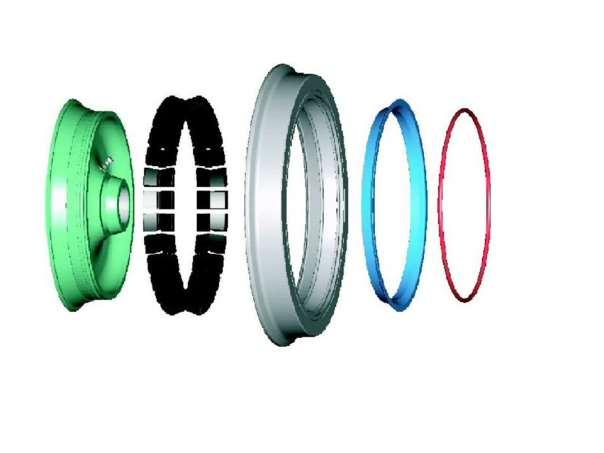

44 44 Složená kola radiální

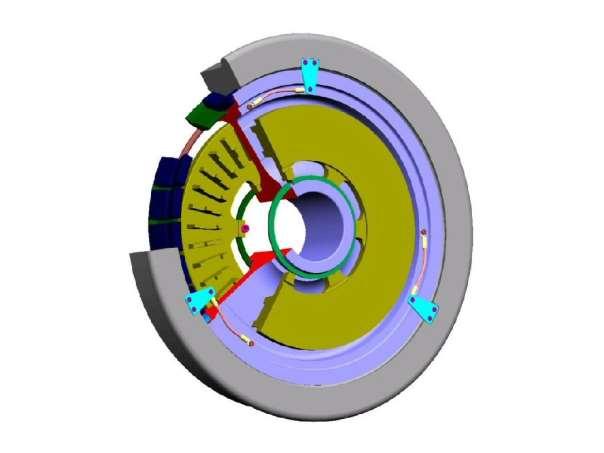

45 45

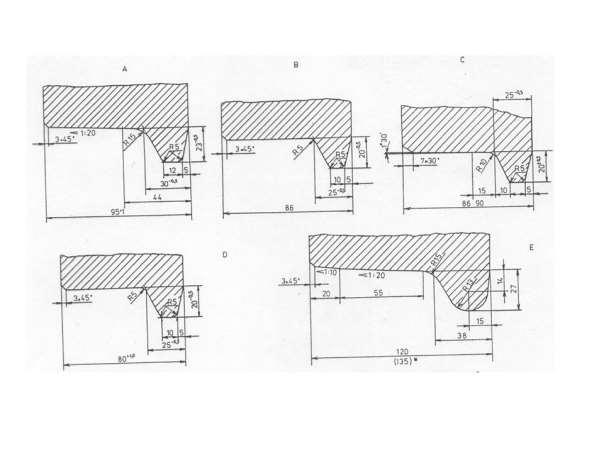

46 46 Profily jízdní plochy kol tramvají

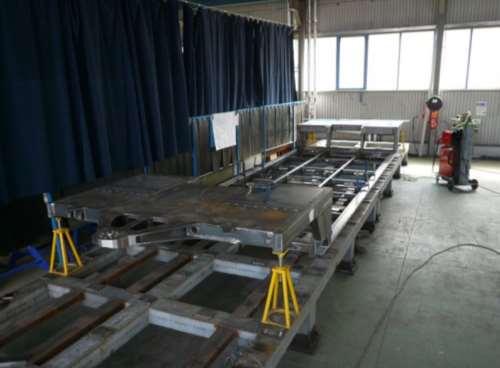

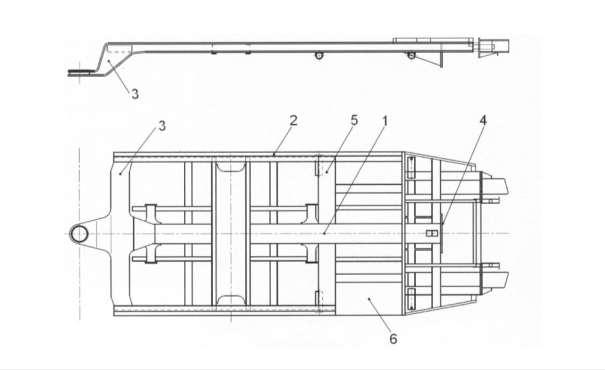

47 47 Stavba skříní tramvají Diferenciální stavba skříně Rám diferenciální skříně článku tramvaje: 1 hlavní podélník přenáší hlavní složku podélných sil, 2 bočník podílí se na přenostu podélných a svislých sil; 3 čelník s kloubem; 4 místo pro spřahací ústrojí; 5 hlavní příčník; 6 schody nástupního prostoru Rám skříně s prolomenými podélníky pro nizkopodlažní provedení tramvaje.

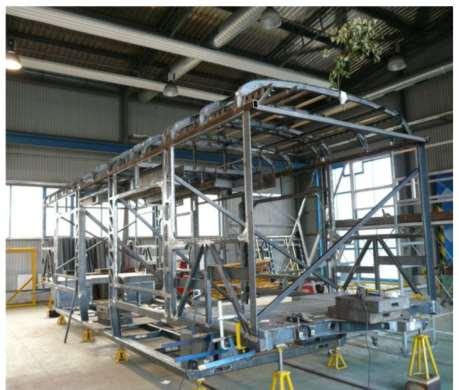

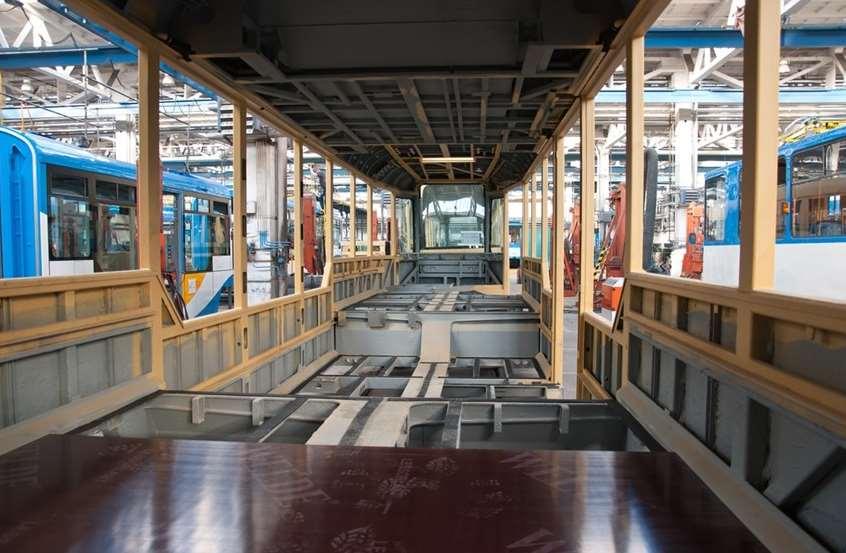

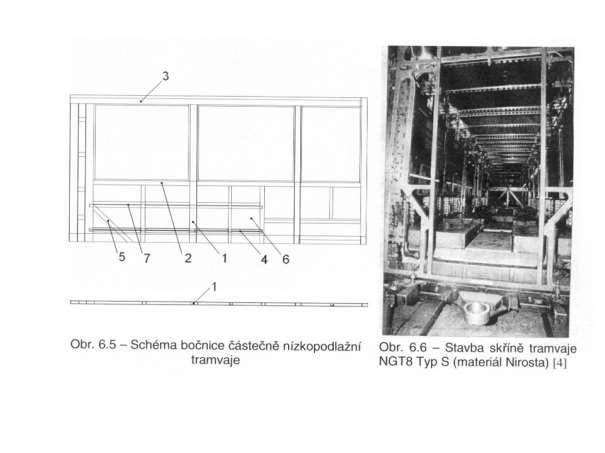

48 48 Na rámu již postavená skříň. 1 sloupek,,2 podokenní vazník; 3 nadokenní vazník; 4 výztuha bočnice; 2 okenní sloupek; 5 šikmá výztuha; 6 obšití bočnice; 7 podlahová dílů; 8 střecha.

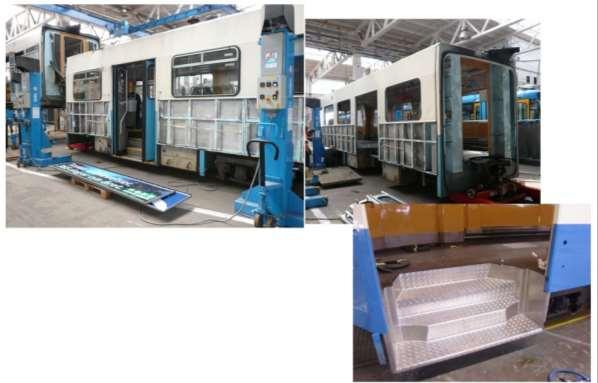

49

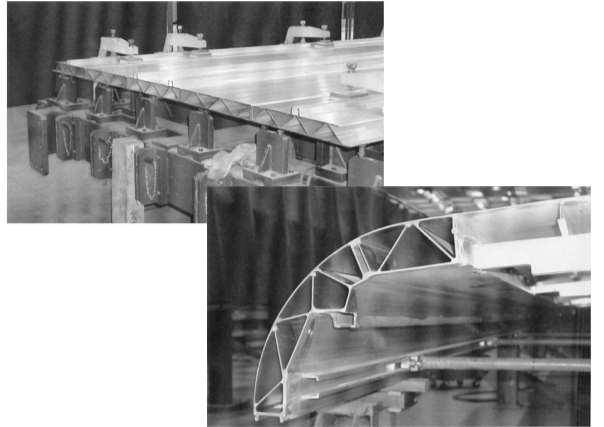

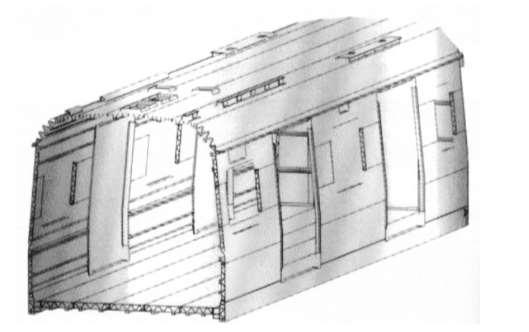

50 50 Integrální stavba skříně Profily pro sestavení tubusu skříně: 1 boční profily; 2 střešní profily; 3 C drážka pro uchycení vnitřního vybavení; 4 zámek profilu pro svaření; Sestavení tubusu skříně včetně vyřízlých otvorů.

51 51 Řez vozidlem s integrální stavbou skříně. Dveře, okna Dveře posuvné.

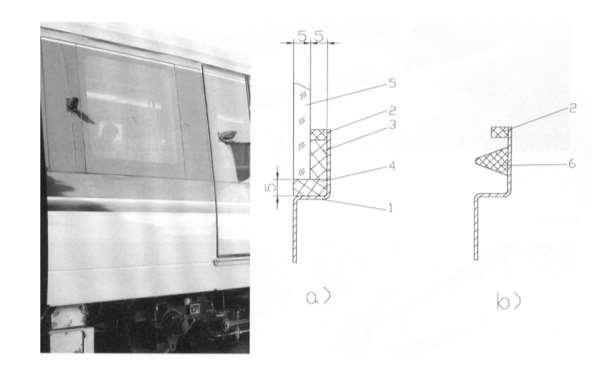

52 52 Dveře předsuvné Okno celistvé vkládané do gumového těsnění u diferenciálních staveb

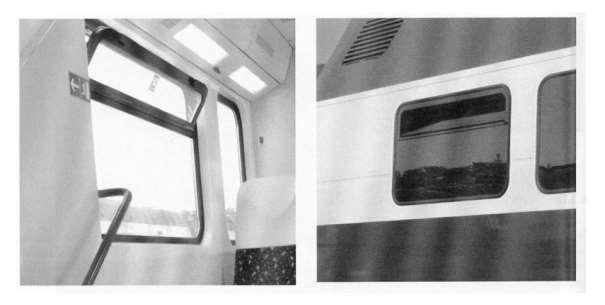

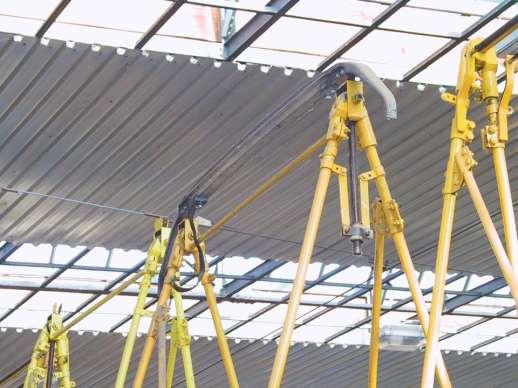

53 53 Okno celistvé, lepené u integrální stavby. Okno výklopné vkládané do gumového těsnění u diferenciálních staveb

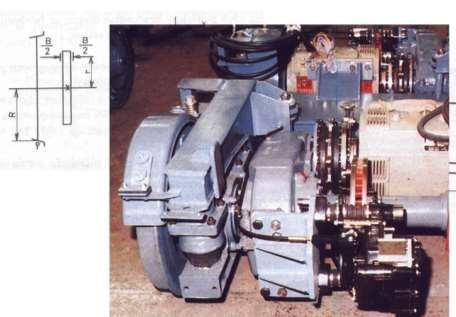

54 54 Výklopné okno, lepené u integrální stavby. Základní konstrukční celky tramvají Brzda tramvají Kotoučová brzda, kotouč na nápravě, brzdová jednotka na nápravové převodovce, ovládání elektrohydraulicky.

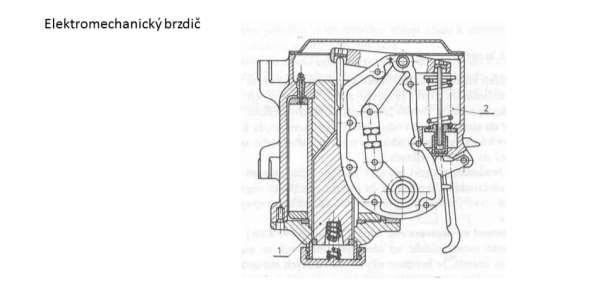

55 55 Bubnová brzda. buben na hřídeli trakčního motoru, ovládání elektromechanicky, stav zabrzděno/odbrzděno. Magnetická kolejová brzda umístění mezi koly pod rámem podvozku, ovládání elektricky (zdroj palubní baterie), stav zabrzděno/odbrzděno.

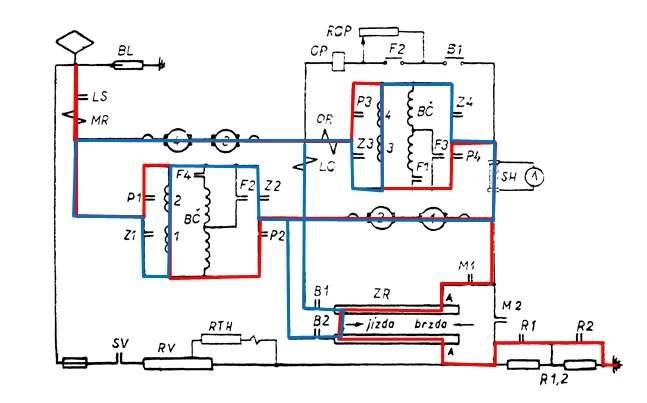

56 56 Ovládání tramvaje Základní trakční schéma odporové tramvaje červeně jízda, modře elektrodynamická brzda.

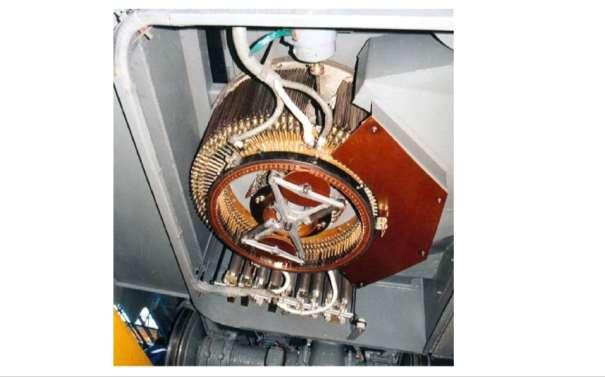

57 57

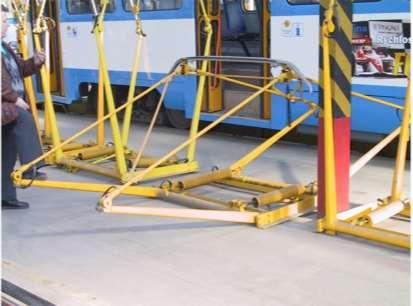

58 58 Sběrače tramvají Podle konstrukčního řešení se dělí na symetrické sběrače a sběrače nesymtrické. Symetrický sběrač Nesymetrický sběrač.

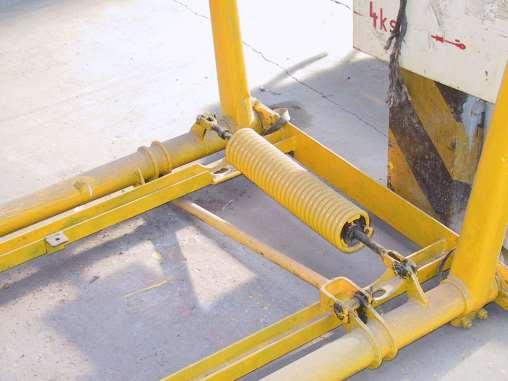

59 59 Pohon sběrače zvedání pružinou, působící na spodní ramena sběrače. Stahování sběrače: ruční pomocí lana; elektromechanicky s nouzovým ručním ovládáním

60 60 Dotyk s trolejovým vedení pomocí sběrací lišty. Starší výkyvná jednoduchá lišta s uhlíkovým obložením, novější dvojitá lišta s vypružením.

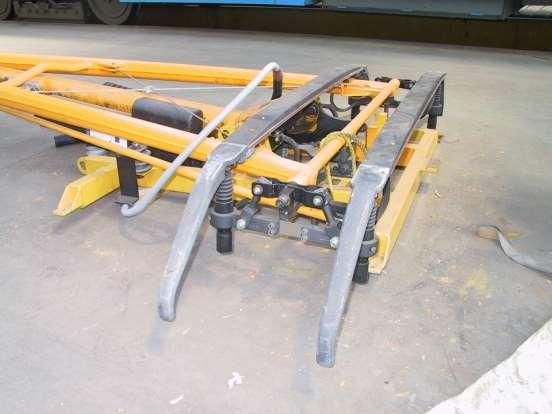

61 61 Celková sestavení nesymetrického sběrače ve stažené (montážní) poloze.

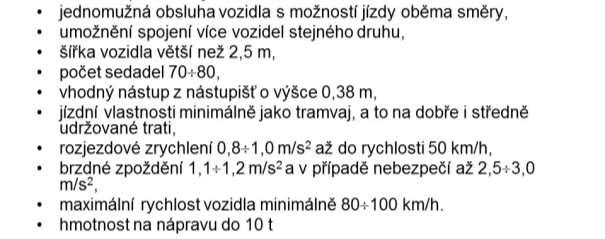

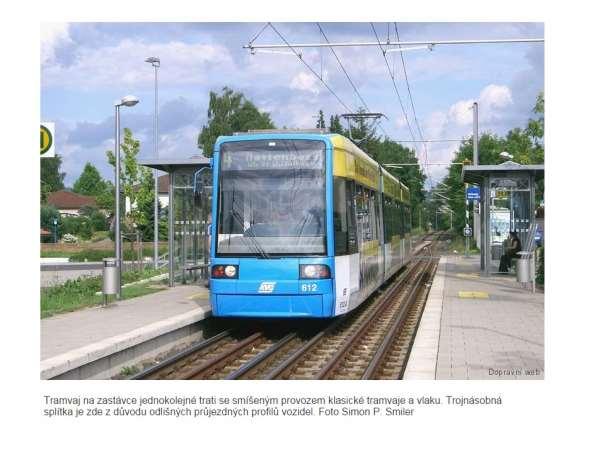

62 62 Tramtrain Základní požadavky na vouzidla

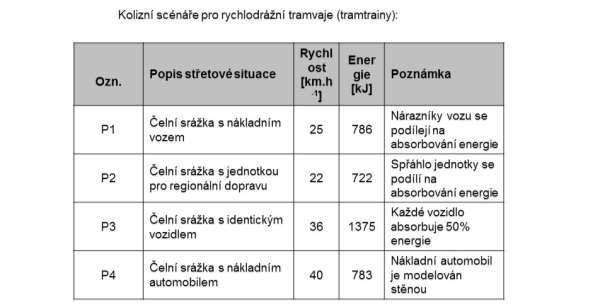

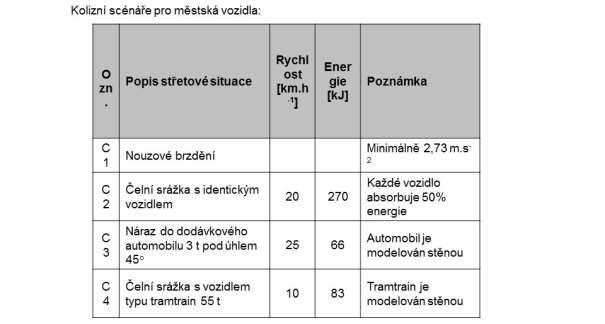

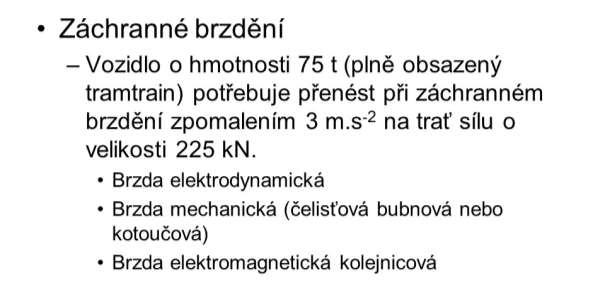

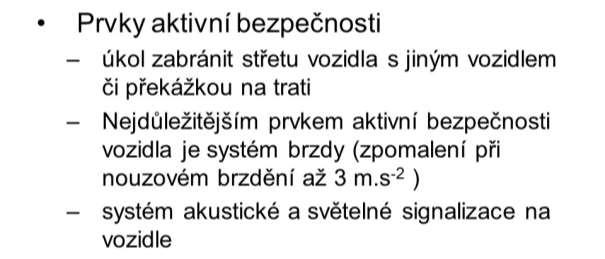

63 63 Bezpečnostní hlediska provozu vozidel Aktivní a pasivní bezpečnost

64 64

65 65

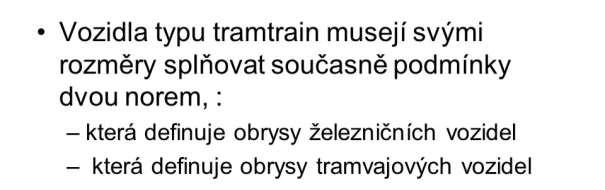

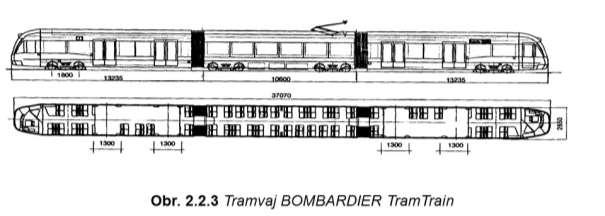

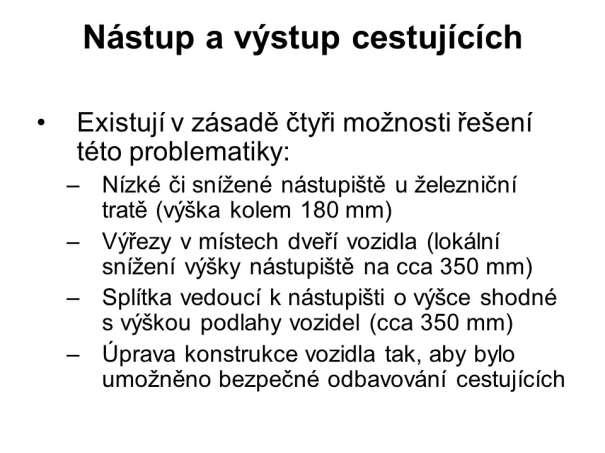

66 66 Obrysy pro vozidla typu tramtrain

67 67

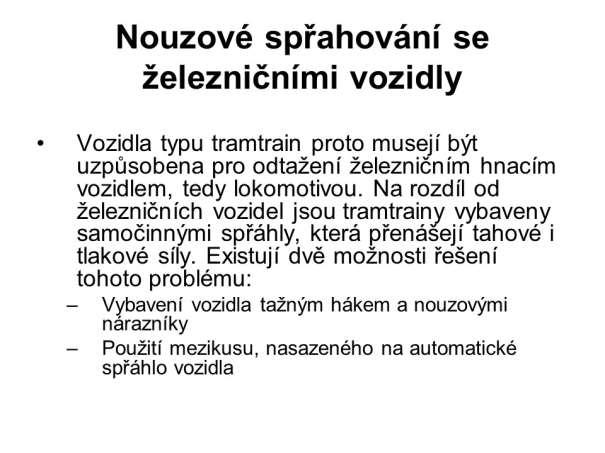

68 68

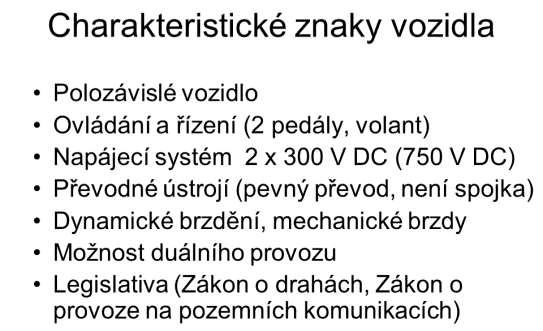

69 69 Trolejbusy Charakteristické znaky

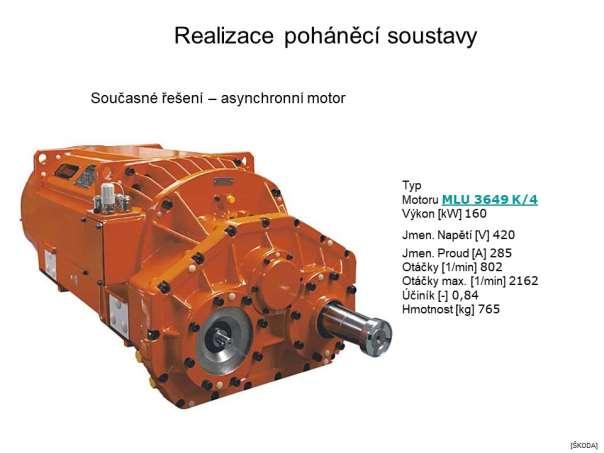

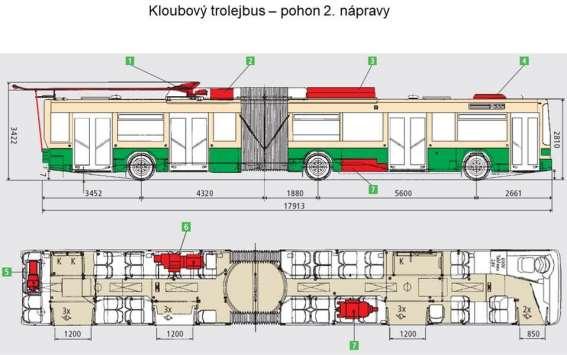

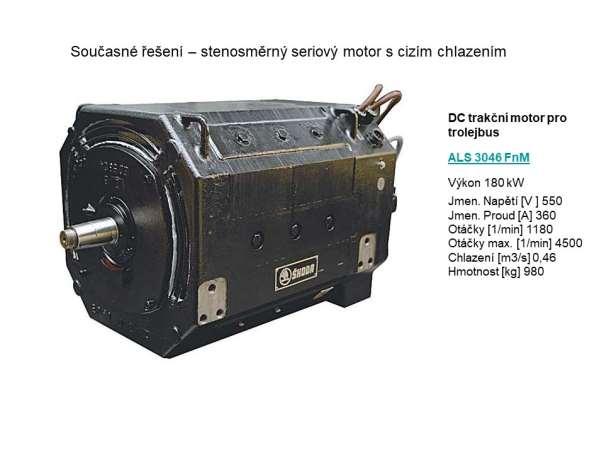

70 70 Koncepce pohonu trolejbusu

71 71

72 72

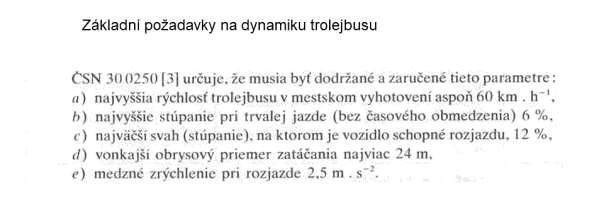

73 73 Trakce

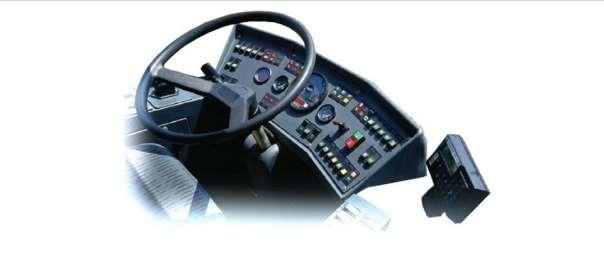

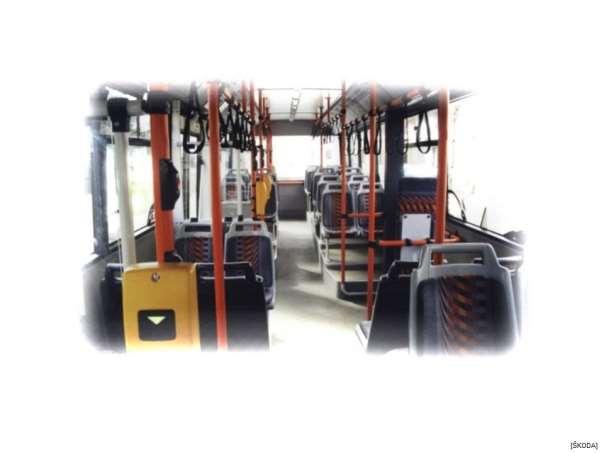

74 74 Vnitřní vybavení Stanoviště řidiče

75 75

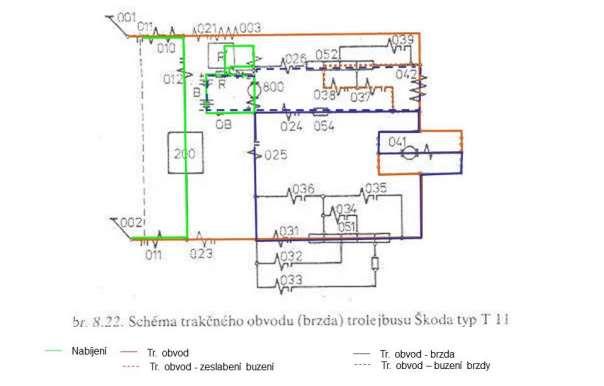

76 76 Trakční obvody trolejbusů s odporovou regulací Trakční obvody trolejbusů s polovodičovou regulací

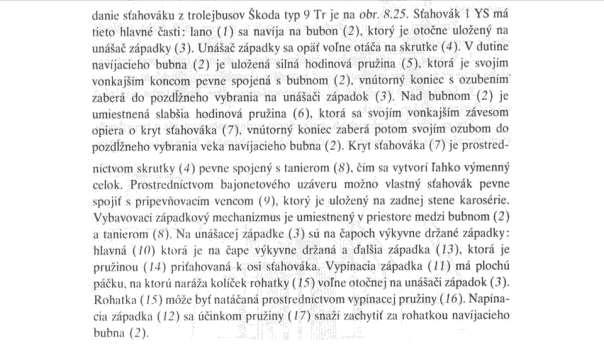

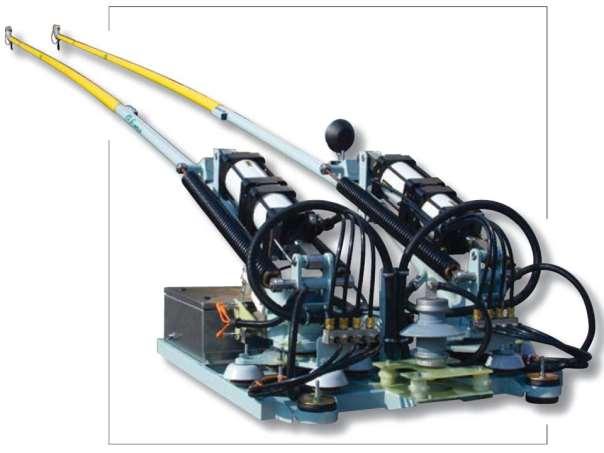

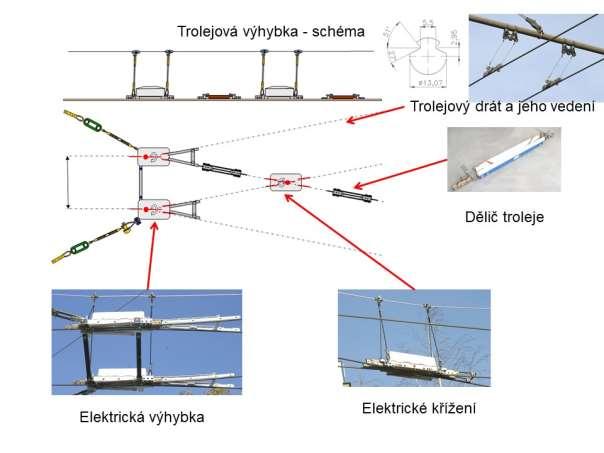

77 77 Trolejové vedení a sběrače

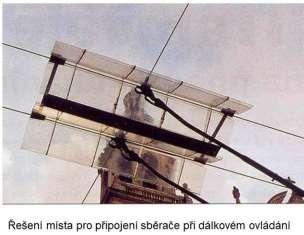

78 78

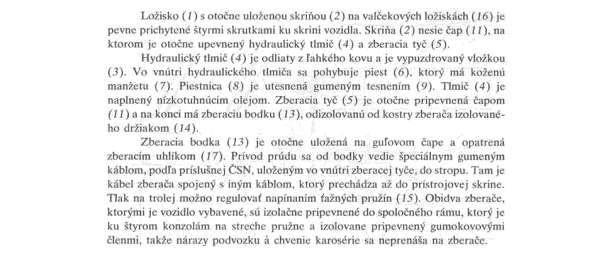

79 79

80 80

81 81

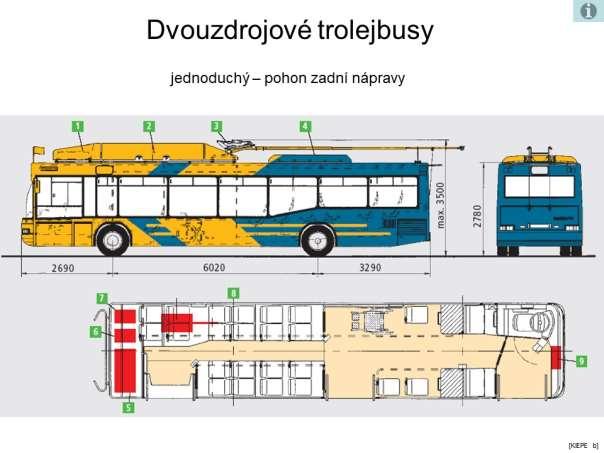

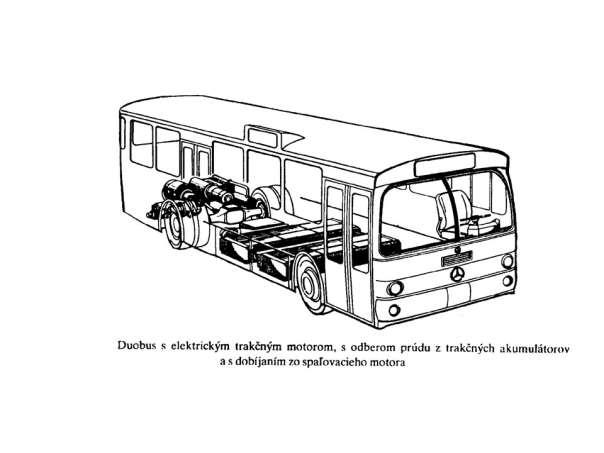

82 82 Dvouzdrojové trolejbusy

83 83

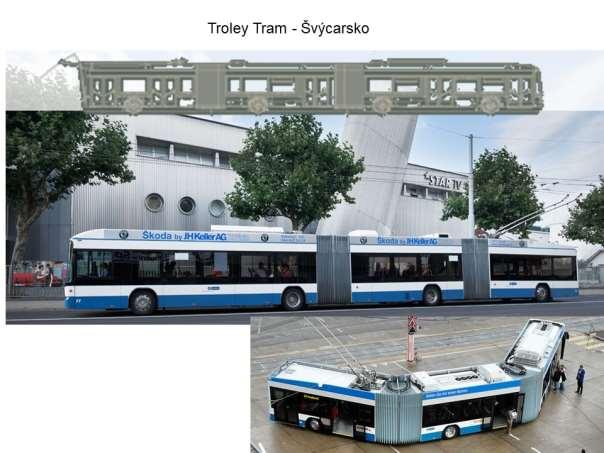

84 84

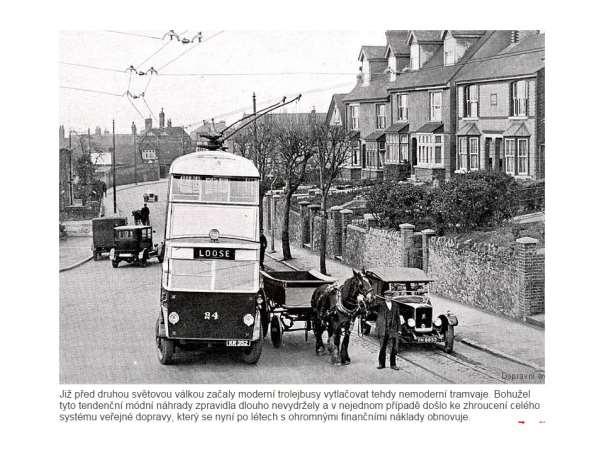

85 85

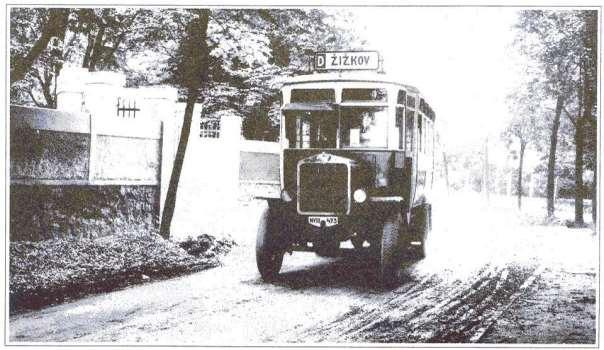

86 86 Autobusy Historie autobusů v ČR

87 87

88 88 Rozdělení autobusů podle délky Příklady autobusů pro městský provoz City Bus

89 89 Mini Bus Patrový autobus

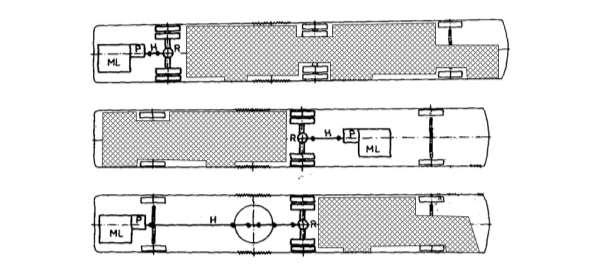

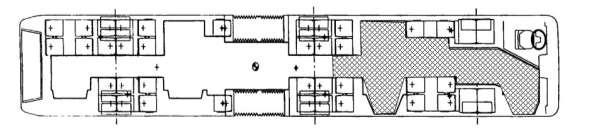

90 90 Koncepce pojezdu autobusu a vztah k nízkopodlažnosti

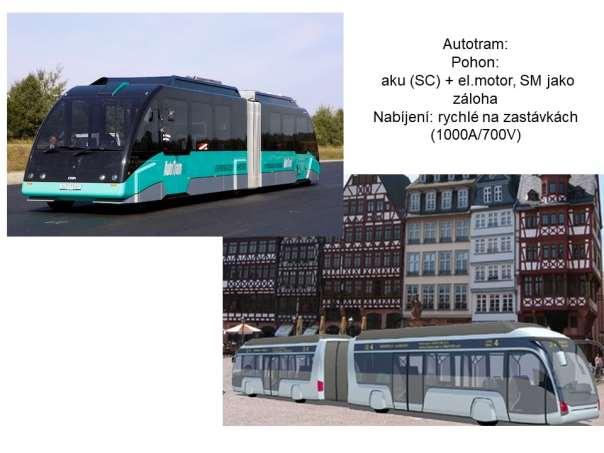

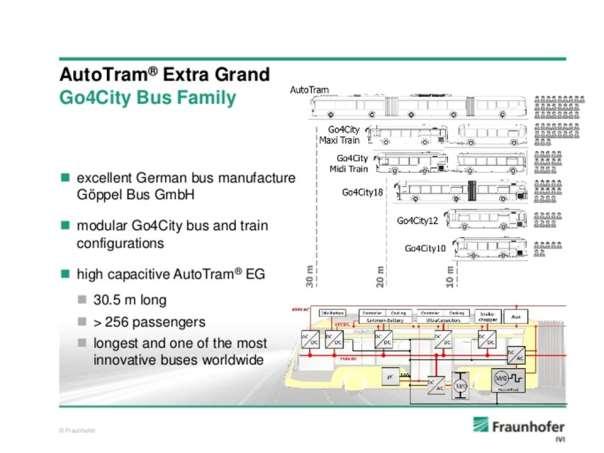

91 91 Nekonvenční autobusy

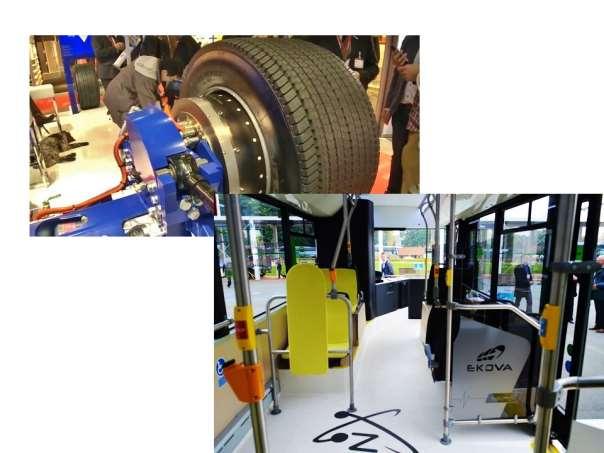

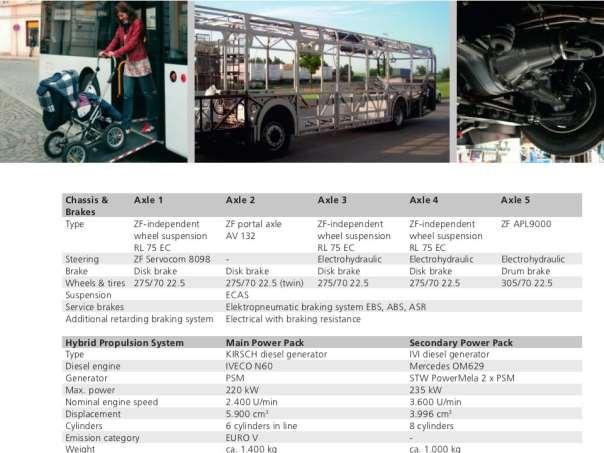

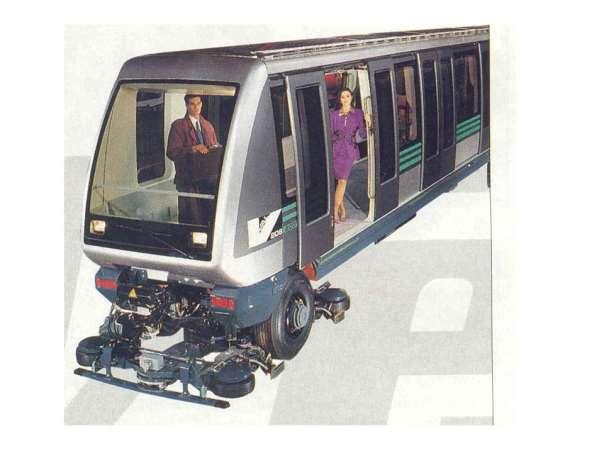

92 92 Portálová náprava s motory v náboji kol, vnitřní uspořádání

93 93

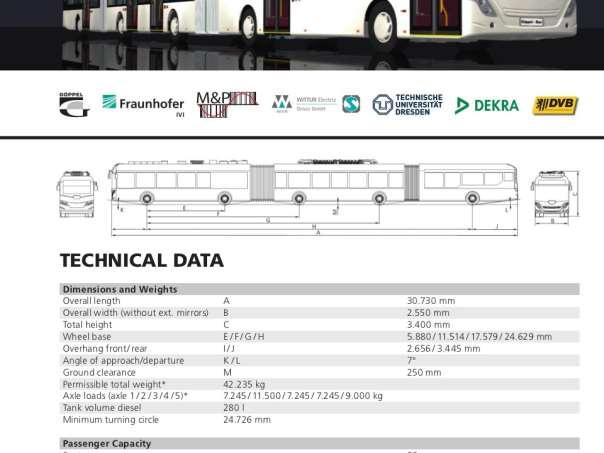

94 94

95 95

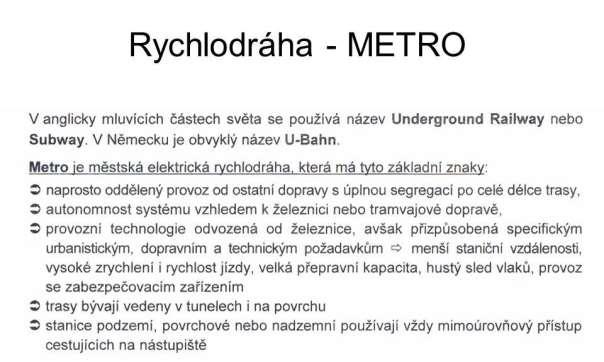

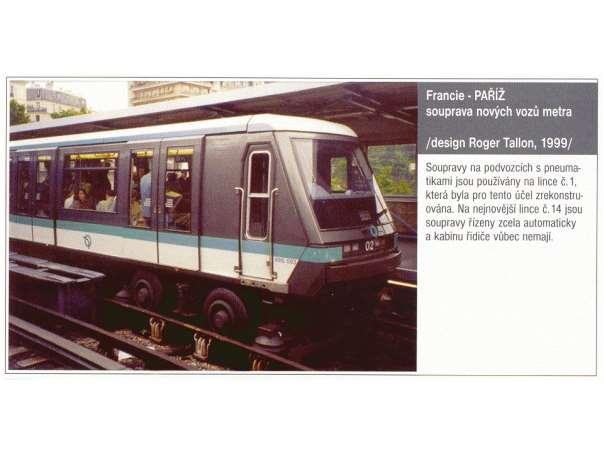

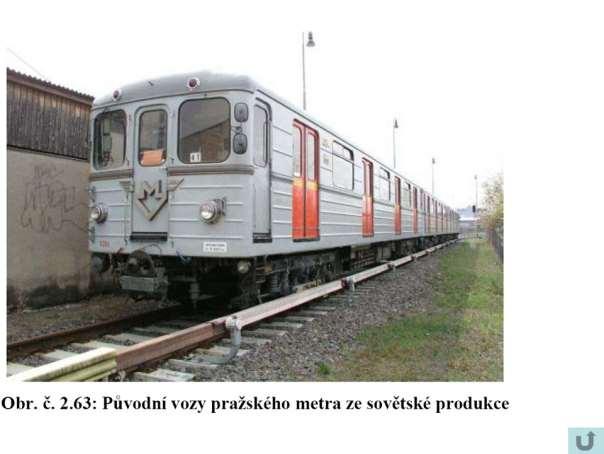

96 96 Metro

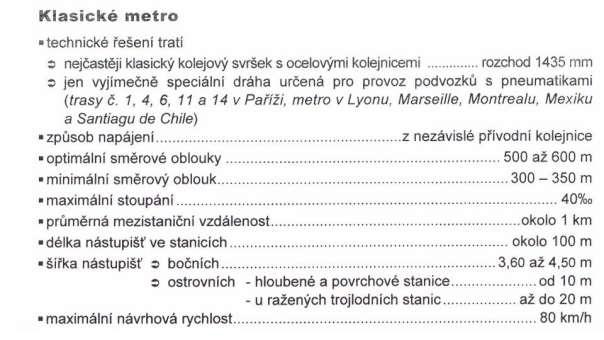

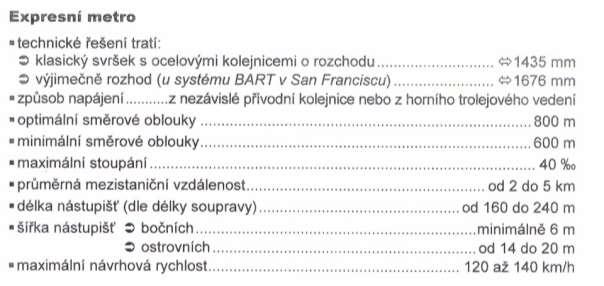

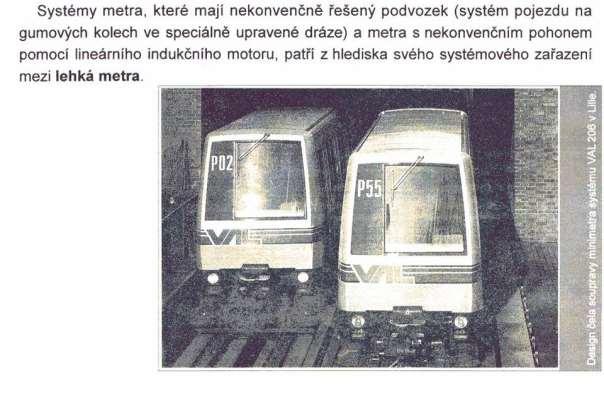

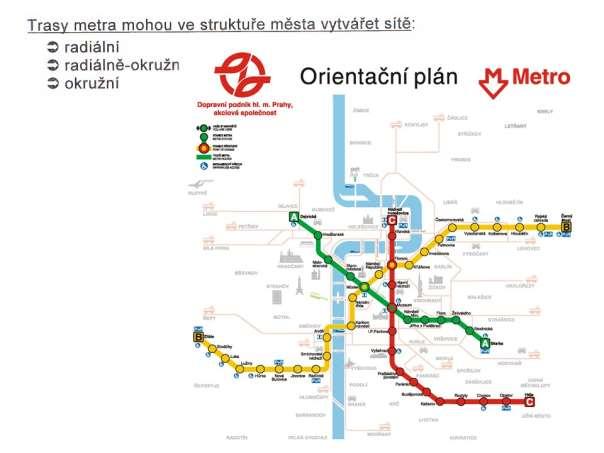

97 97 Typy metra

98 98

99 99

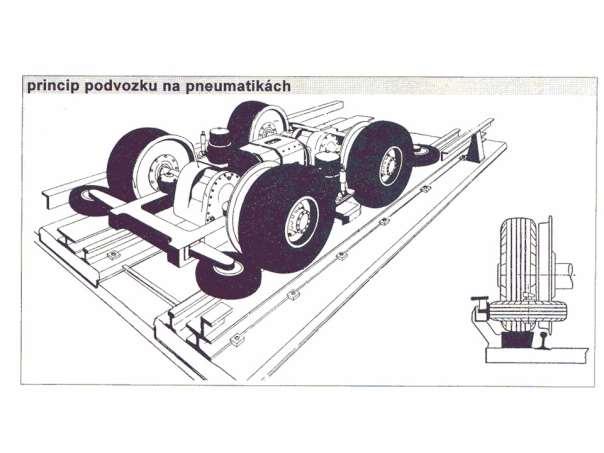

100 100

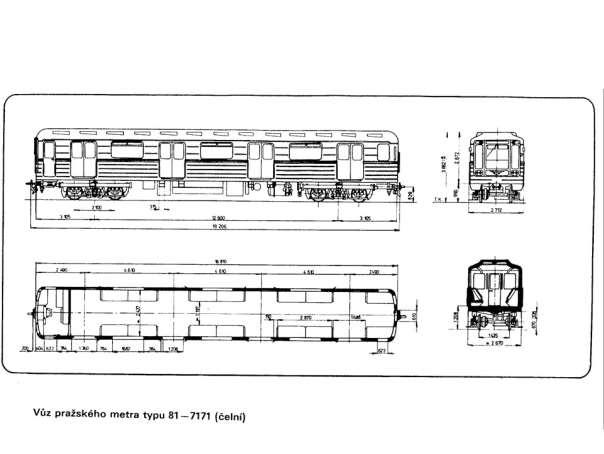

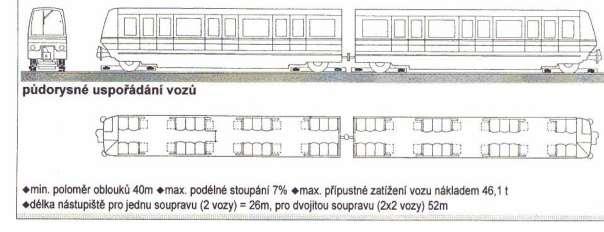

101 101

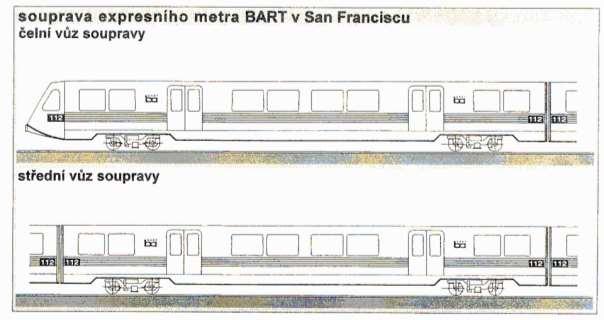

102 102

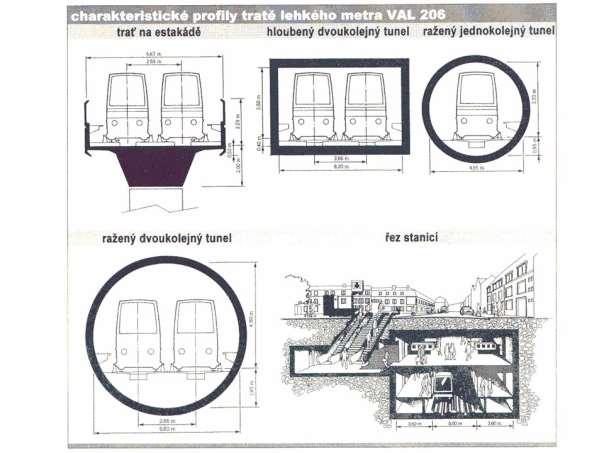

103 103 Řešení tunelů a stanic

104 104

105 105

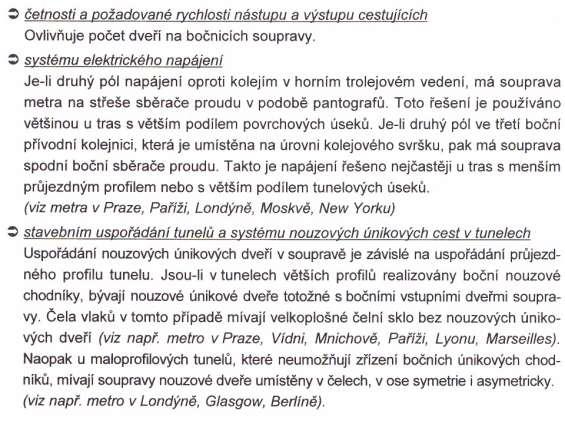

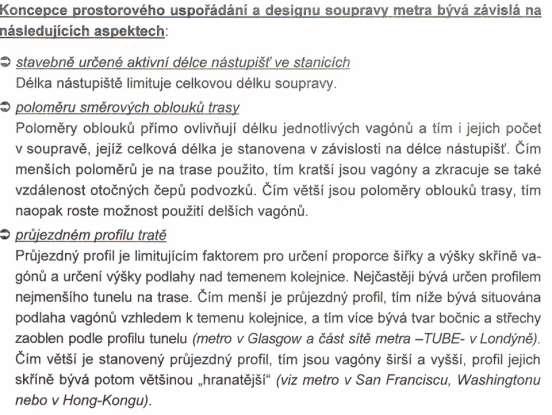

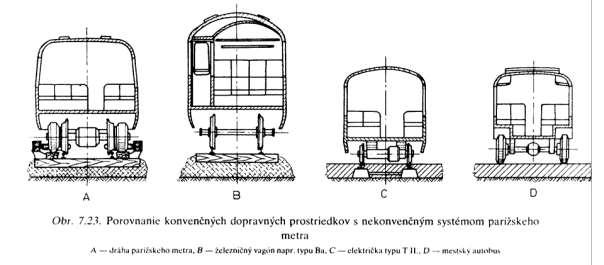

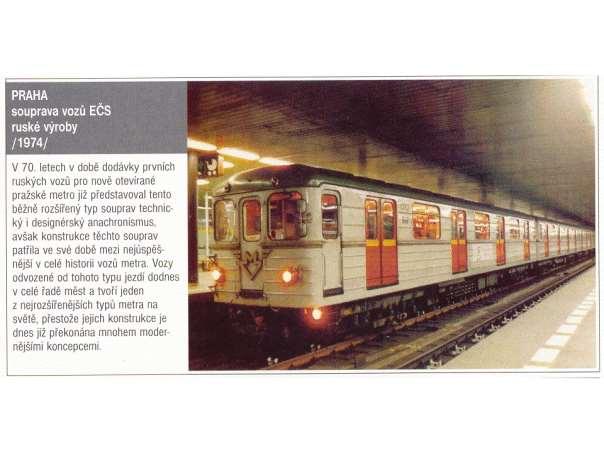

106 106 Koncepce prostorového uspořádání vozidel

107 107

108 108

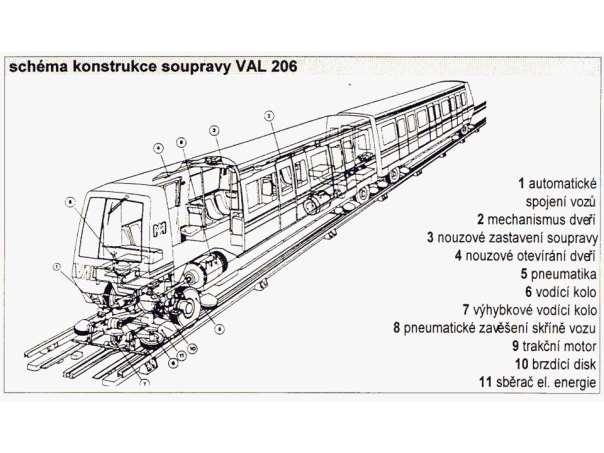

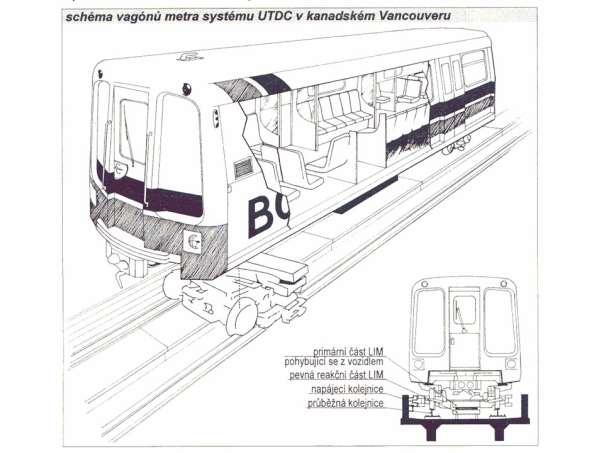

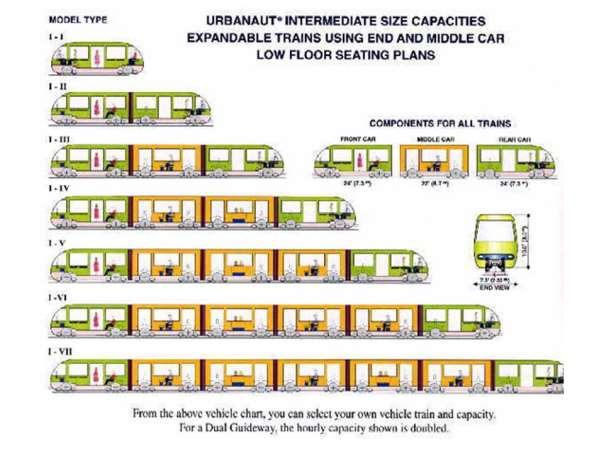

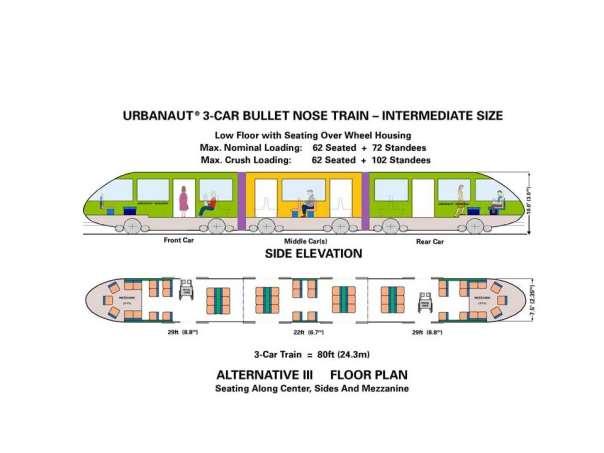

109 109 Nekonvenční systémy

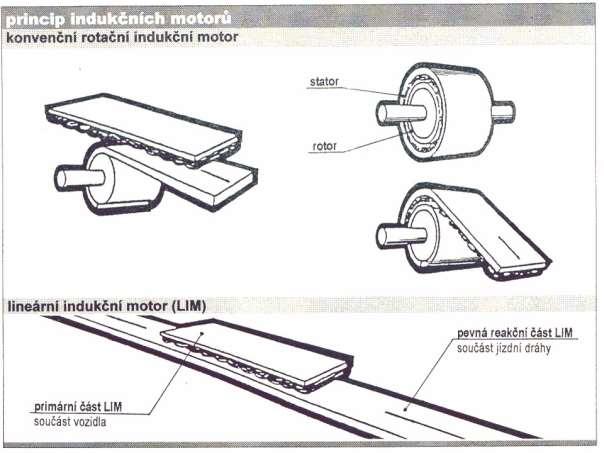

110 110

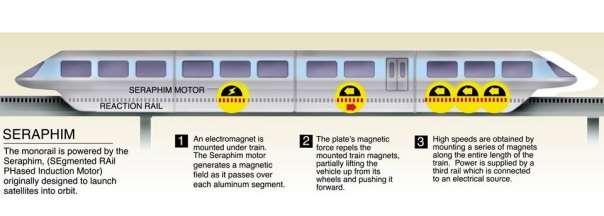

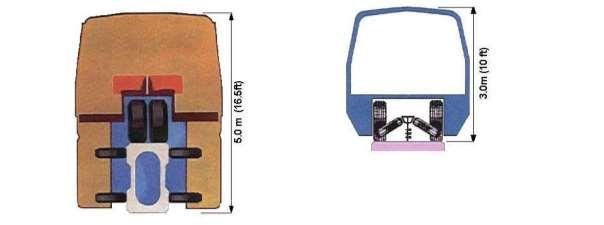

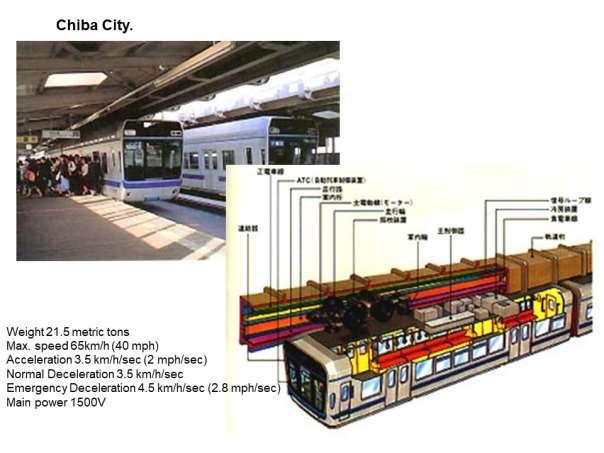

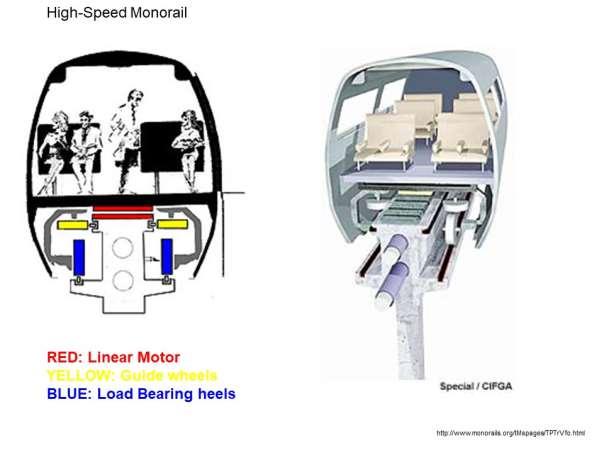

111 111 Nekonvenční dopravní prostředky Monorail Rozdělení zavěšené podepřené Podepřené systémy skříňový ocelový nosník, horní pojezd

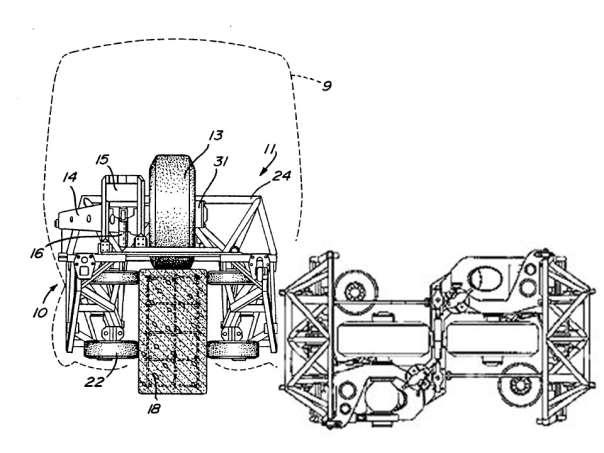

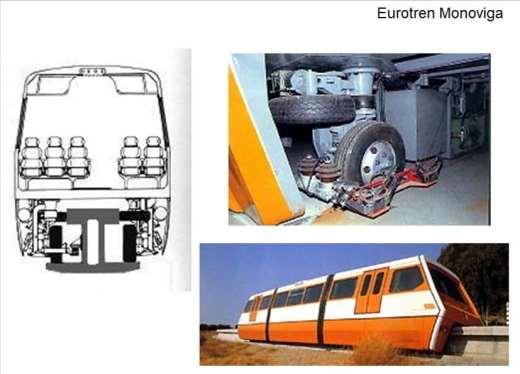

112 112 přírubový betonový nosník, dolní pojezd

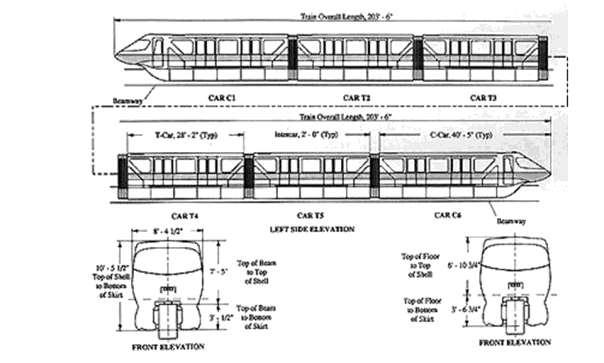

113 113 monolitický betonový nosník, horní pojezd

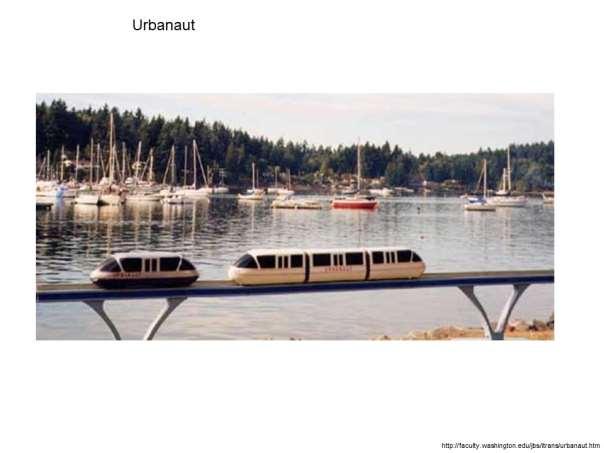

114 114

115 115 plochý nosník s vodícím žebrem, horní pojezd

116 116

117 117

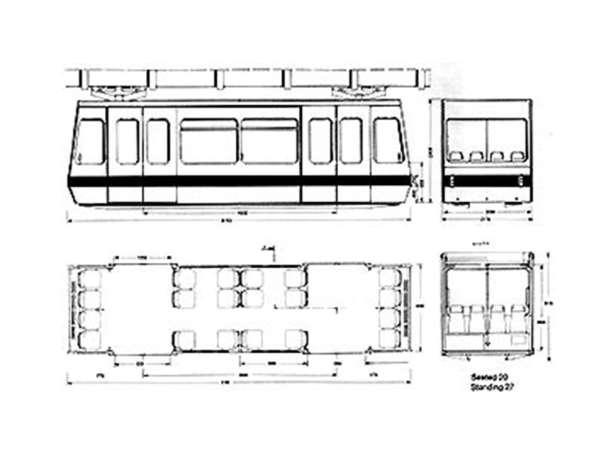

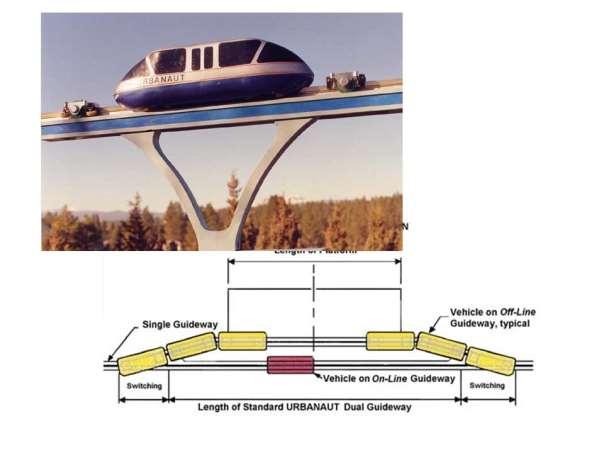

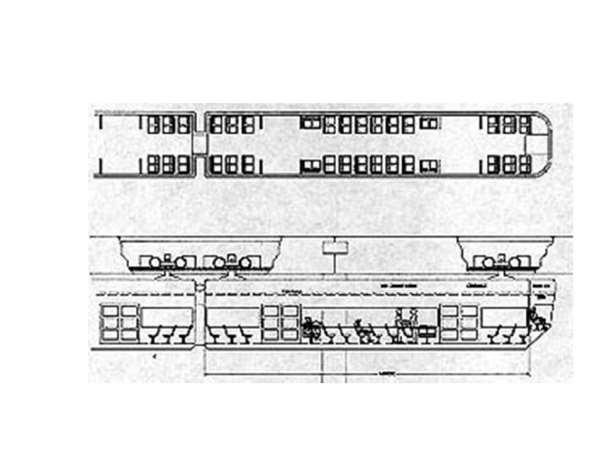

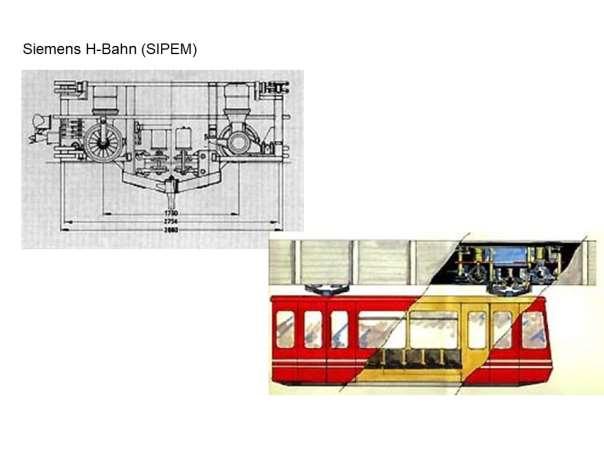

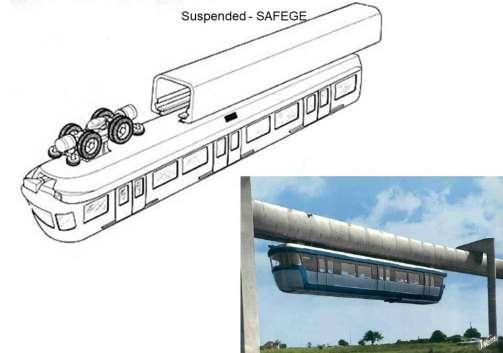

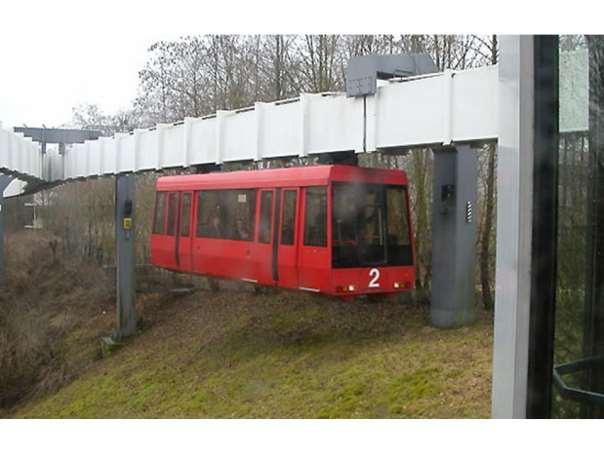

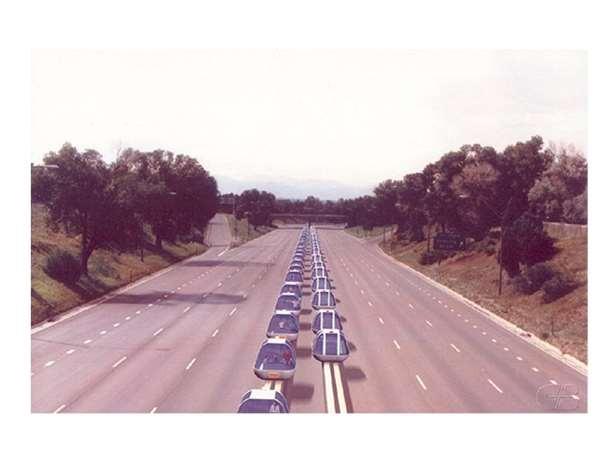

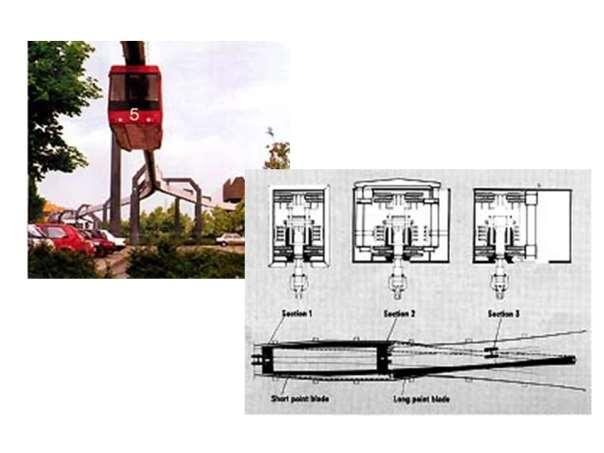

118 118 Zavěšené systémy betonová otevřený nosník

119 119 otevřený ocelový nosník

120 120

121 121

122 122

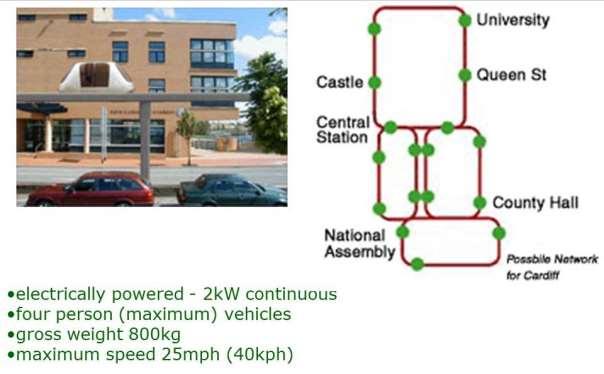

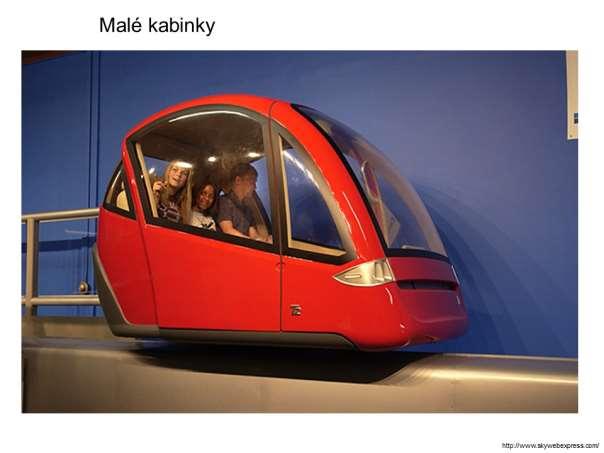

123 123 Kabinkové systémy

124 124 Uspořádání stanic Ukázky návrhů řešení

125 125

126 126

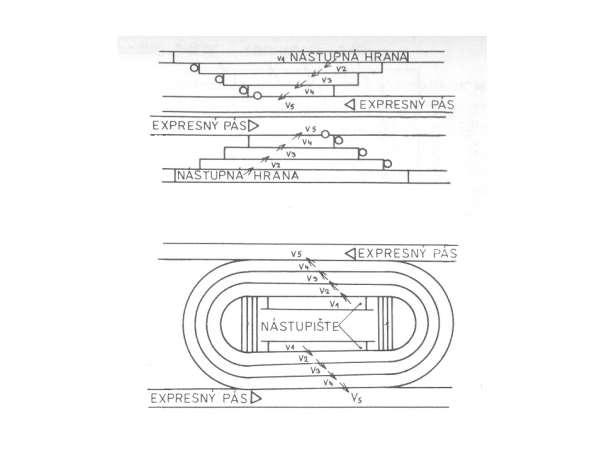

127 127 Pohyblivé pásy a chodníky Způsoby nástupu

128 128

129 129 Použité zdroje a doplňující literatura FOLPRECHT JAN, KŘIVDA Vladislav OLIVKOVÁ Ivana, FRIČ Jindřich: Městská hromadná doprava (vybrané statě). Ostrava:, HABARDA Dušan: Mestská hromadná doprava. Bratislava. ALFA Bratislava HABARDA Dušan: Modernizácia mestskej kol ajovej dopravy. Žilina: Žilinská univerzita Žilina HABARDA D., GRENČÍK J.: Pojazdy mestských koľajových vozidiel. Žilina: Žilinská univerzita Žilina HELLER P., DOSTÁL J.: Kolejová vozidla III. Plzeň: ZČU Plzeň Zajímavost k tématu Průvodce studiem Text, kterým chcete neformálně oslovit studujícího o tom, co je důležité umět nebo co stačí jen přečíst informativně. Odměna a odpočinek Text, kterým chcete ještě neformálněji oslovit studujícího o tom, co už umí a že je vhodné si teď odpočinout, zítra si to přečíst znovu a pak teprve pokračovat, nebo něco podobného nesoucí se v tomto duchu. Korespondenční úkol Příprava na tutoriál Souhrn znalostí, se kterými má student přijít na tutoriál (kapitola 1-2 ap.) [Styl Zadání příkladu] Náměty k diskusím, témata a popisy případových studií, problémů určených ke skupinovému řešení, otázky k promyšlení, specializovaná cvičení a další podněty. Studující se tak mohou připravit na společná setkání a výsledkem je omezení okamžitých improvizací a zvýšení efektivnosti průběhu tutoriálu. Elektronická výuka Informace o doplňujících animacích, videosekvencích apod., které si může student může nalézt na e- learningovém portálu.

130 130 Klíč k řešení Literatura [1] Návod k obsluze, Válcová zkušební stanice funkcí a výkonu LPS 2000, MAHA Consulting s.r.o., 1. vyd., 1996, 64s
