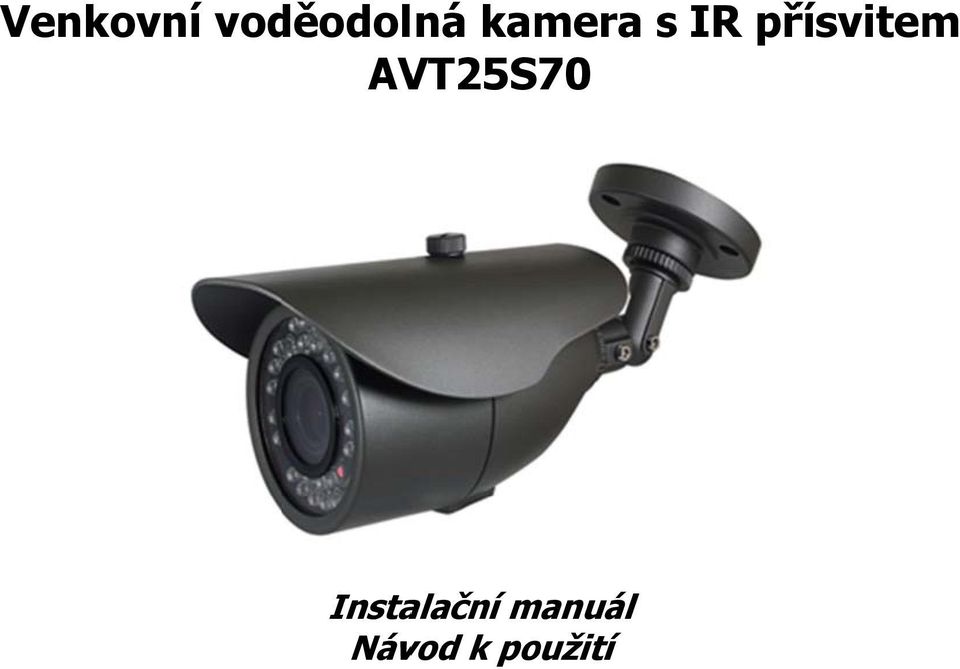

1 Venkovní voděodolná kamera s IR přísvitem AVT25S70 Návod k použití

2 Děkujeme, že jste si zakoupili kameru AVT25S70. Před vlastní instalací ověřte, zda máte požadovaný model s odpovídajícím napájením. Důležité poznámky k bezpečnosti 1. Před vlastní instalací pozorně prostudujte všechny sekce instalačního manuálu 2. Uschovejte si prosím tento návod pro budoucí použití 3. Používejte pouze příslušenství, které je doporučené výrobcem. Jiné než doporučené příslušenství může poškodit produkt a vést ke zrušení záruky 4. Neumisťujte kameru na nestabilní nebo nedostatečně pevné místo. Umístění kamery na nevhodné místo může vést k jejímu pádu a možnému zranění dítěte nebo dospělé osoby. Při montáži používejte pouze montážní nástroje doporučené výrobcem nebo dodávané spolu s výrobkem. 5. Kamera může být napájena pouze z takového zdroje, který vyhovuje podmínkám uvedeným na štítku kamery. Bezpečnostní opatření Provoz Před použitím ověřte správnost zapojení a ujistěte se, že používáte vhodný napájecí zdroj. Pokud při provozu zpozorujete jakékoliv chyby ve funkci kamery, přestaňte ji okamžitě používat a kontaktujte svého lokálního prodejce. Manipulace Nerozebírejte vnitřní část kamery. Zajistěte, aby kamera nebyla vystavena silným rázům nebo vibracím. Při čištění vnějšího krytu dávejte pozor, abyste kryt nepoškrábali nebo na něm nezůstával prach. To může snižovat kvalitu výsledného obrazu. Instalace a skladování Neinstalujte kameru v místech, kde mohou být překročeny uvedené teplotní limity. Vyvarujte se instalaci ve vlhkém či prašném prostředí. Vyvarujte se instalaci v místech se zvýšenou radiací. Vyvarujte se instalaci v místech, kde je silné elmag. pole nebo silové rozvody elektřiny. Vyvarujte se instalaci v místech se silnými vibracemi. (c) 2012, Stasanet s.r.o verze 1.00A

3 Obsah balení Kromě samotné kamery naleznete v balení i uživatelskouu příručku. Instalace Kameru připevněte na vybrané místo a zapojte napájecí a video kabel. Dodržujte polaritu uvedenou na obrázku výše. Pro napájení používejte pouze zdroj s požadovaným mi parametryy (12VDC a 500mA). Proti oslnění kamery slouží sluneční kryt, který dle potřeby nastavímee pomocí povolení a následným utáhnutí matice, která tento kryt v horní části kamery drží. (c) 2012, Stasanet s.r.o verze 1.00A

4 OSD položky menu V nabídce menu kamery se setkáváme s poměrně rozsáhlými možnostmi nastavení. V položce LENS můžemee zapnout automatický režim nebo nastavit manuální řízení objektivu. Položka SHUTTER/AGC složí pro nastavení uzávěrky, tato možnost see nastavuje především při p nestandardních světelných podmínkách nebo jejich rychlém měnění. WHITE BAL slouží pro doladění barev dle potřeb uživatele. BACK LIGHT je položka použití protisvětla, používá se hlavně při přímém světelném zdroji směřujícím do objektivu a následně čipu kamery. MOTION DET a PRIVACY slouží při inteligentních funkcích detekce, potažmo zamaskování oblasti kamery. DAY/NIGHT nastavuje černobílý (noční) nebo barevný (denní) režim kamery. Položka LANGUAGE slouží pro změnu jazyka v kameře. (c) 2012, Stasanet s.r.o verze 1.00A

5 Konektory 1. černý konektor BNC = video výstup 2. černý konektor DC JACK = napájení (polarita viz obrázek) Základní vlastnosti Model AVT25S70 Snímací prvek 1/3 SONY EXview HAD CCD II Efektivní rozlišení (HxV) PAL: 1020(H)x596(V), NTSC: 1020(H)*508(V) Horizontální rozlišení 700 TV Line Světelné podmínky 0,001 Lux S/N Ratio 65dB Skenovací Systém 2:1 interface Synchronizační Systém Internal, Negative sync. Elektronická uzávěrka NTSC: 1/60s~1/100,000s, PAL: 1/50s~1/100,000s Gama 0,45 IR vzdálenost 25 Metres (with ø5x 30 PCS IR LED) Video výstup 1Vpp, 75Ω Auto Gain Control Auto Požadavky na napájení DC12V(+/-10%)/500mA Objektiv 3,6mm/F2.0 pevný Rozměry (mm) 200x82x75 Hmotnost (g) 920 Skladovací teplota -20~+60 C RH95% MAX Pracovní teplota -10~+50 C RH95% MAX (c) 2012, Stasanet s.r.o verze 1.00A
