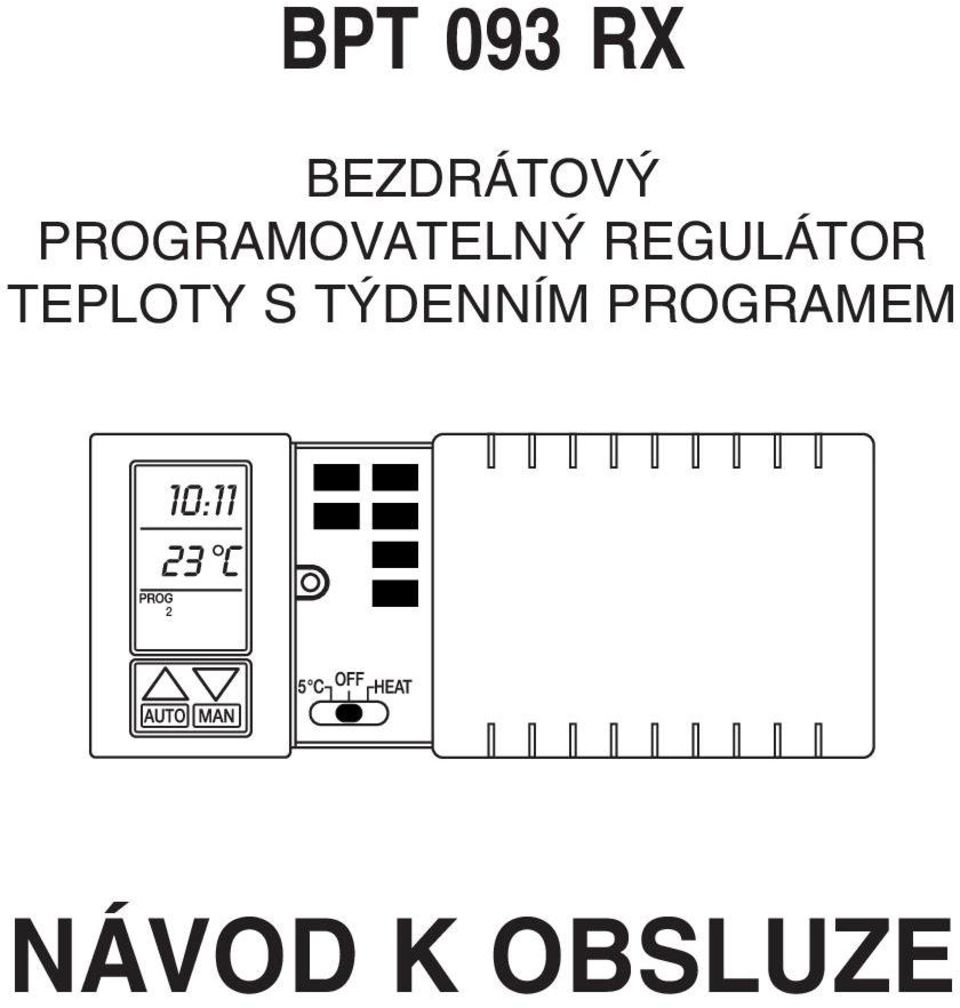

1 BPT 093 RX BEZDRÁTOV PROGRAMOVATELN REGULÁTOR TEPLOTY S T DENNÍM PROGRAMEM 2 NÁVOD K OBSLUZE

2 Strana: 1 BPT 093 RX DIGITÁLNÍ PROGRAMOVATELN TERMOSTAT s individuálním nastavením pro pracovní dny a víkend. UÎIVATELSKÁ P ÍRUâKA OBSAH P EHLED P EDSTAVENÍ INSTALACE PRACOVNÍ MODY AUTO, MAN, ECONO Pfiepínaã funkcí Filtr PROGRAMOVÁNÍ Nastavení ãasu a data Pfiednastavené programy Modifikace programu Nastavení regulaãního rozsahu (SPAN) TECHNICKÁ SPECIFIKACE P EDSTAVENÍ TOPENÍ ZAPNUTO AUTOMAT. REGULACE âíslo PROGRAMU P M MANUÁLNÍ FUNKCE MO TU WE TH FR SA SU SETPOINT BATT FILTER PROG MANUAL ECONO âas A DEN SLABÁ BATERIE PROSTOROVÁ A ÎÁDANÁ TEPLOTA âas PROVOZNÍCH HODIN âas MANUÁLNÍ FUNKCE INSTALACE Termostat byl vytvofien tak, aby umoïnil jednoduchou a rychlou instalaci, vyïadující pouze jednoduché nástroje.!varování!: Pro zamezení úrazu elektrick m proudem, nezapomeàte napfied vypnout hlavní pfiívod elektrické energie k vytápûcímu systému. Doporuãujeme, aby instalaci provádûl kvalifikovan pracovník.

regulaãního rozsahu (SPAN) TECHNICKÁ SPECIFIKACE P EDSTAVENÍ TOPENÍ ZAPNUTO AUTOMAT.

3 Strana: 2 PRACOVNÍ MODY Termostat má tfii (3) operaãní mody: AUTOmatick, MANuální a TIMER ECONO (Ekonomick ãasovaã). Auto: Automatick mod sekvenãnû provádí (v hodinov ch krocích) pfiedem zaznamenan program. Stisknûte klávesu AUTO, zobrazí se ikona PROG a také bûïící program. Stlaãením kláves a se na dobu pûti sekund ukáïe nastavení teploty. P M MO PROG 1 FILTER MAN: Manuální mod umoïàuje uïivateli doãasnû pfieru it právû bûïící program. Stiskem klávesy MAN se zobrazí ikona. Prvním stiskem klávesy nebo se na displeji zobrazí teplota nastavená pro manuální reïim. KaÏd m dal ím stiskem se mûní nastavení teploty o 0,5 C. P M MANUAL TIMER ECONO: Funkce timer econo udrïuje ekonomickou teplotu aï do uïivatelem nastaveného ãasu a data. Poté termostat automaticky pfiechází do automatického modu. Tento operaãní mod umoïàuje uïivateli termostatu udrïovat zvlá tní nastavenou úspornou teplotu, a to na celou dobu pfiedpokládané absence (maximálnû t den), a tak dosáhnout maximální úspory topn ch nákladû bûhem této doby, aniï do lo k zamrznutí topného systému. P M MO MANUAL ECONO

Stlaãením kláves a se na dobu pûti sekund ukáïe nastavení teploty. P M MO PROG 1 FILTER MAN: Manuální mod umoïàuje uïivateli doãasnû pfieru it právû bûïící program.

4 Strana: 3 Pro vstup do tohoto operaãního modu je tfieba stisknout tlaãítko MAN na dobu nejménû tfií (3) sekund, zobrazí se ikona, pfiedpokládaná doba návratu a teplota nastavená pro ECONO mod. Pomocí klávesy DAY, HOUR a MIN mûïete nastavit pfiedpokládan ãas návratu. Stiskem kláves a mûïete nastavit poïadovanou teplotu pro ECONO mod. Pfiepínaã funkcí Tímto pfiepínaãem volíte mezi funkcemi HEAT (topení), OFF (vypnuto) a 5 C. HEAT: Touto funkcí je zapnuta kontrola vytápûcího systému termostatem. AUTO mod pak kontroluje teplotu dle pfiedem zadaného programu. OFF: Tato poloha vypíná topn systém. 5 C: V této poloze udrïuje termostat teplotu na 5 C, a tím zabra- Àuje zamrznutí objektu. FILTER: Termostat si pamatuje, kolik hodin byl Vámi nastaven filtr pouïit. Bude zobrazen totální poãet hodin pouïití filtru (sepnutí topného systému) od momentu, kdy byl filtr zmûnûn a ãítaã filtru byl nastaven na 0. Po ubûhnutí 250 operaãních hodin pfii zapnutém filtru zaãne blikat indikátor FILTER jako upozornûní, Ïe je tfieba zru it, zmûnit filtr a nastavit poãítadlo filtru na nulu. âítaã filtru poãítá maximálnû do 999 hodin, tam pak zûstane stát, dokud ho znovu nevynulujete. Po vynulování ãítaãe filtru stisknûte a drïte klávesu FILTER, dokud se na displeji nezobrazí 000.

Pfiepínaã funkcí Tímto pfiepínaãem volíte mezi funkcemi HEAT (topení), OFF (vypnuto) a 5 C. HEAT: Touto funkcí je zapnuta kontrola vytápûcího systému termostatem.

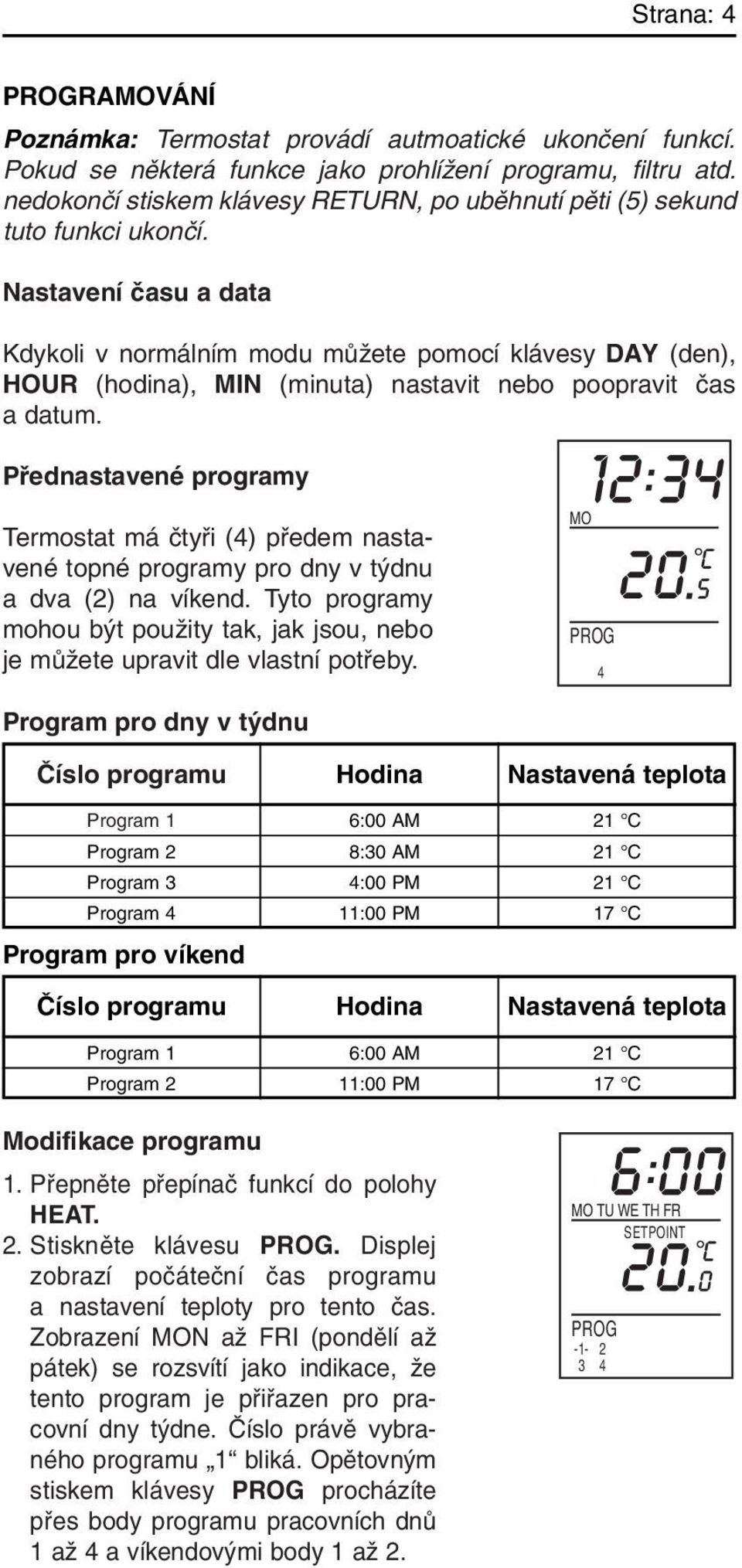

5 Strana: 4 PROGRAMOVÁNÍ Poznámka: Termostat provádí autmoatické ukonãení funkcí. Pokud se nûkterá funkce jako prohlíïení programu, filtru atd. nedokonãí stiskem klávesy RETURN, po ubûhnutí pûti (5) sekund tuto funkci ukonãí. Nastavení ãasu a data Kdykoli v normálním modu mûïete pomocí klávesy DAY (den), HOUR (hodina), MIN (minuta) nastavit nebo poopravit ãas a datum. Pfiednastavené programy Termostat má ãtyfii (4) pfiedem nastavené topné programy pro dny v t dnu a dva (2) na víkend. Tyto programy mohou b t pouïity tak, jak jsou, nebo je mûïete upravit dle vlastní potfieby. MO PROG 4 Program pro dny v t dnu âíslo programu Hodina Nastavená teplota Program 1 16:00 AM 21 C Program 2 Program 3 Program 4 18:30 AM 14:00 PM 11:00 PM 21 C 21 C 17 C Program pro víkend âíslo programu Hodina Nastavená teplota Program 1 16:00 AM 21 C Program 2 11:00 PM 17 C Modifikace programu 1. Pfiepnûte pfiepínaã funkcí do polohy HEAT. 2. Stisknûte klávesu PROG. Displej zobrazí poãáteãní ãas programu a nastavení teploty pro tento ãas. Zobrazení MON aï FRI (pondûlí aï pátek) se rozsvítí jako indikace, Ïe tento program je pfiifiazen pro pracovní dny t dne. âíslo právû vybraného programu 1 bliká. Opûtovn m stiskem klávesy PROG procházíte pfies body programu pracovních dnû 1 aï 4 a víkendov mi body 1 aï 2. MO TU WE TH FR SETPOINT PROG

Nastavení ãasu a data Kdykoli v normálním modu mûïete pomocí klávesy DAY (den), HOUR (hodina), MIN (minuta) nastavit nebo poopravit ãas a datum.

6 Strana: 5 3. Klávesou PROG vyberte programov bod, kter chcete modifikovat. 4. Klávesami HOUR (hodiny) a MIN (minuty) mûïete upravovat startovací ãas. Klávesami a mûïete nastavovat teplotu v tomto bodû. 5. Stisknûte RETURN nebo vyãkejte deset (10) sekund na automatick return. Programovací plán VyuÏijte následující prázdn programovací plán pro zaznamenání a pozdûj í kontrolu zmûn programu je tû pfiedtím, neï je provedete. Program pro dny v t dnu âíslo programu Program 1 Program 2 Program 3 Program 4 Program pro víkend âíslo programu Program 1 Program 2 Hodina Hodina Nastavená teplota Nastavená teplota Nastavení teplotního rozsahu (SPAN) Regulaãní teplotní rozsah je 1 C. To znamená, je-li nastavena teplota na 20 C, topení bude spínat pfii 19,5 C a vypínat 20,5 C. Toto rozpûtí je programovatelné. MÛÏete si zvolit mezi 0,5, 1,0, 1,5 nebo 2,0 C. ProhlíÏení nebo zmûna rozsahu regulace (SPAN): 1. Stisnûte klávesu PROG souãasnû s klávesou RETURN. 2. Uvolnûte obû klávesy. 3. Pomocí kláves a vyberte nov regulaãní rozsah. 4. Stisknûte ENTER nebo vyãkejte deset (10) sekund na automatické ukonãení funkce. Poznámka: Nastavení men ího teplotního rozsahu, napfi. 0,5 C bude pro Vás pfiíjemnûj í (men í variace teplot v bytû), ale zato vytápûcí systém bude zapínán a vypínán ãastûji.

Programovací plán VyuÏijte následující prázdn programovací plán pro zaznamenání a pozdûj í kontrolu zmûn programu je tû pfiedtím, neï je provedete.

7 Strana: 6 NÁVOD K INSTALACI Zvolte vhodné umístûní Umístûní termostatu mûïe v raznû ovlivnit jeho funkci. JestliÏe ho osadíte v místû, kde nemûïe vzduch fiádnû cirkulovat, nebo kde je vystaven pfiímému sluneãnímu svûtlu, nebude teplotu v místnosti udrïovat správnû. Aby termostat pracoval správnû, mûl by b t pfiipevnûn na vnitfiní zdi, v místû, kde vzduch volnû cirkuluje. Zvolte místo, kde se ãlenové Va í rodiny nejvíce zdrïují. Vyhnûte se blízkosti tepeln ch zdrojû (napfi. televizory, radiátor, chladniãky) a pfiímému sluneãnímu svûtlu. Neosazujte ho ani v blízkosti dvefií, kde by trpûl vibracemi. Pokud nebudete termostat instalovat pevnû na zeì, poloïte ho vïdy na vhodné místo, viz v e. ELEKTRICKÉ ZAPOJENÍ BPT 093 RX Pfiijímaã 50 m 8888 TERMOSTAT Vysílaã KOTEL Pfiijímaã Dvojlinka 2 m 230 V/50 Hz L N N L T1 T2 KOTEL MontáÏ termostatu Programovateln termostat BPT 093 RX doplnûn o vysílaã signálu naprogramujte podle návodu. Napojte pfiijímaã termostatu k topnému systému dle schématu (dvojvodiãové zapojení). Zmûnou stavu vysílaãe termostatu (zapnuto, vypnuto) dojde k synchronizaci vysílaãe a pfiijímaãe. K tomuto dochází taktéï automaticky kaïdou 1 minutu. Pokud je z dûvodu velké vzdálenosti nebo ru ení pfieru ena komunikace mezi vysílaãem a pfiijímaãem, dojde po 5 minutách k automatickému vypnutí topné soustavy. Dosah soupravy je cca 50 m. Tato vzdálenost je na volné plo e podstatnû vût í.

Aby termostat pracoval správnû, mûl by b t pfiipevnûn na vnitfiní zdi, v místû, kde vzduch volnû cirkuluje. Zvolte místo, kde se ãlenové Va í rodiny nejvíce zdrïují.

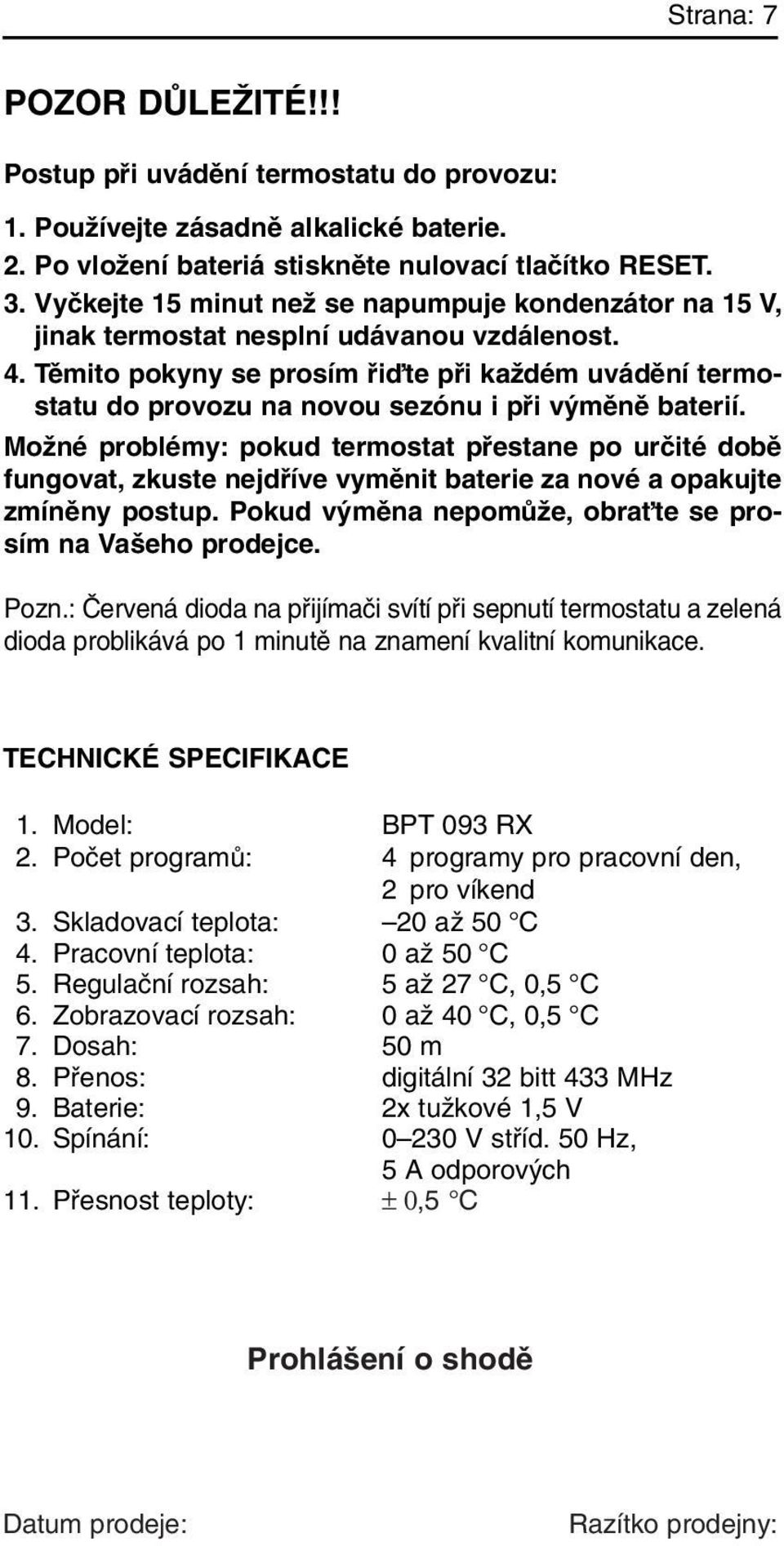

8 Strana: 7 POZOR DÒLEÎITÉ!!! Postup pfii uvádûní termostatu do provozu: 1. PouÏívejte zásadnû alkalické baterie. 2. Po vloïení bateriá stisknûte nulovací tlaãítko RESET. 3. Vyãkejte 15 minut neï se napumpuje kondenzátor na 15 V, jinak termostat nesplní udávanou vzdálenost. 4. Tûmito pokyny se prosím fiiìte pfii kaïdém uvádûní termostatu do provozu na novou sezónu i pfii v mûnû baterií. MoÏné problémy: pokud termostat pfiestane po urãité dobû fungovat, zkuste nejdfiíve vymûnit baterie za nové a opakujte zmínûny postup. Pokud v mûna nepomûïe, obraète se prosím na Va eho prodejce. Pozn.: âervená dioda na pfiijímaãi svítí pfii sepnutí termostatu a zelená dioda problikává po 1 minutû na znamení kvalitní komunikace. TECHNICKÉ SPECIFIKACE 1. Model: BPT 093 RX 2. Poãet programû: 4 programy pro pracovní den, 2 pro víkend 3. Skladovací teplota: 20 aï 50 C 4. Pracovní teplota: 0 aï 50 C 5. Regulaãní rozsah: 5 aï 27 C, 0,5 C 6. Zobrazovací rozsah: 0 aï 40 C, 0,5 C 7. Dosah: 50 m 8. Pfienos: digitální 32 bitt 433 MHz 9. Baterie: 2x tuïkové 1,5 V 10. Spínání: V stfiíd. 50 Hz, 5 A odporov ch 11. Pfiesnost teploty: ±0,5 C Prohlá ení o shodû Datum prodeje: Razítko prodejny:

Tûmito pokyny se prosím fiiìte pfii kaïdém uvádûní termostatu do provozu na novou sezónu i pfii v mûnû baterií.
