1 AcasysStudio Prohlížeč videozáznamů jednotek PPMxxxx Návod na obsluhu Verze 1.10 acasysstudio_g_cz_110

2 AMiT, spol. s r. o. nepřejímá žádné záruky, pokud se týče obsahu této publikace a vyhrazuje si právo měnit obsah dokumentace bez závazku tyto změny oznámit jakékoli osobě či organizaci. Tento dokument může být kopírován a rozšiřován za následujících podmínek: 1. Celý text musí být kopírován bez úprav a se zahrnutím všech stránek. 2. Všechny kopie musí obsahovat označení autorského práva společnosti AMiT, spol. s r. o. a veškerá další upozornění v dokumentu uvedená. 3. Tento dokument nesmí být distribuován za účelem dosažení zisku. V publikaci použité názvy produktů, firem apod. mohou být ochrannými známkami nebo registrovanými ochrannými známkami příslušných vlastníků. AMiT je registrovaná ochranná známka. Copyright (c) 2014, AMiT, spol. s r. o. Výrobce: AMiT, spol. s r. o. Naskové 1100/3, Praha Technická podpora: support@amit.cz acasysstudio_g_cz_110 2/23

3 Obsah Historie revizí... 4 Související dokumentace Úvod Instalace Instalace AcasysStudia Instalace profilů Práce s prostředím Hlavní nabídka Nástrojová lišta Pracovní okno Kurzorová lišta Práce s databází Načtení databáze z adresáře Stahování dat ze záznamové jednotky Připojení přes převodník USB-SATA Připojení přes ethernet Stahování dat v záložce Časový interval Stahování dat v záložce SOS Operace nad daty Změna profilu Export videosnímků Vyhledávání videosnímků Vyhledávání videosnímků s podmínkou Záložky Demontáž disku /23 acasysstudio_g_cz_110

4 Historie revizí Jméno dokumentu: acasysstudio_g_cz_110.pdf Autor: Václav Krčmář, Michal Tenkl Verze Datum Změny Nový dokument Revize dokumentu Kapitola 2.1 Editace. Kapitola 3.1 Nová kapitola Doplněna kapitola 4 PPMDiskExtractor Doplněna kapitola 5 PPMFS Integrace PpmDiskExtractor do AcasysStudia, revize Doplnění profilů Změna typu a označení dokumentu. Aktualizace obrázků. Kapitola 5.3 doplnění parametrů stahování záznamu. Nová kapitola 7 Související dokumentace 1. Komunikace v systému ACASYS-KS soubor: acasys-ks_ms_cz_xxx.pdf acasysstudio_g_cz_110 4/23

5 1. Úvod ACASYS je stavebnice kamerového systému za použití IP kamer. Součástí kamerového systému může být záznamová jednotka řady PPMxxxx, která umožňuje kontinuální nahrávání záznamu z kamer v systému na pevný disk. AcasysStudio je nástroj určený k prohlížení a vyhledávání údajů ve videodatabázích vozidel vybavených kamerovým systémem se záznamovou jednotkou. Umožňuje prohlížet záznam z kamer včetně přidružených metadat. 5/23 acasysstudio_g_cz_110

6 2. Instalace Požadavky Microsoft.NET Framework 3.5 a novější 1 Instalace se skládá z instalace vlastní aplikace AcasysStudio a profilů, které definují: komunikační parametry se záznamovou jednotkou, počet kamer, pozici při prohlížení v AcasysStudiu, rotaci obrazu. Pro použití AcasysStudia musí být nainstalován alespoň jeden profil Instalace AcasysStudia Pro nainstalování AcasysStudia spustíme instalační soubor AcasysStudio_x_x_rr. Po odsouhlasení licenčních podmínek dostaneme na výběr, kam se má AcasysStudio nainstalovat. Vzhledem k instalaci profilů doporučujeme neměnit výchozí umístění. Obr. 1 - Nastavení instalačního adresáře AcasysStudia 1 Pokud budete v průběhu instalace připojení k internetu, bude instalace provedena automaticky s využitím serveru společnosti Microsoft. acasysstudio_g_cz_110 6/23

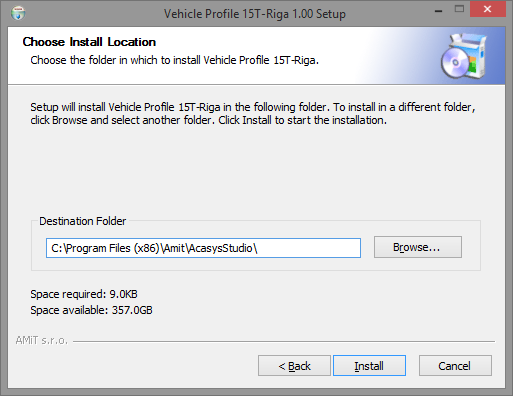

7 2.2. Instalace profilů Pro nahrání profilu je nutné mít nainstalované AcasysStudio. Pokud tomu tak není, vraťte se na předchozí kapitolu. Spustíme instalační soubor vybraného profilu. Po odsouhlasení licenčních podmínek dostaneme na výběr umístění pro instalaci profilu. Pro správnou funkci musí být profil nainstalován do stejné složky jako AcasysStudio. Pokud jsme při instalaci AcasysStudia neměnili jeho umístění, můžeme pokračovat tlačítkem Install. Jestliže jsme umístění změnili, musíme nastavit složku pro instalování profilu na.../acasysstudio. Obr. 2 - Nastavení instalačního adresáře profilu 7/23 acasysstudio_g_cz_110

8 3. Práce s prostředím Obr. 3 - Úvodní obrazovka Hlavní části prostředí Hlavní nabídka umožňuje přístup k většině funkcí programu Nástrojová lišta obsahuje ikony se zkratkami k jednotlivým funkcím Pracovní okno okno pro náhled videosekvencí Kurzorová lišta lišta pro rychlý pohyb ve videostopě Ovládací lišta umožňuje přehrávání videa a pohyb po sekvencích Stavový řádek zobrazují se v něm podrobnosti o prováděné činnosti. acasysstudio_g_cz_110 8/23

9 3.1. Hlavní nabídka Přes hlavní nabídku jsou zpřístupněny téměř veškerá funkce prostředí. Obr. 4 - Lišta s hlavní nabídkou Data Položka Data umožňuje připojení k videodatabázi. Kořenový adresář nastavení cesty k videodatabázi Stahování dat stahování dat ze záznamové jednotky Export dat Export vybrané videosekvence Konec opuštění prostředí Obr. 5 - Položka Data Upravit Vytvořit záložku vytvoření videozáložky Možnosti nastavení jazykové lokalizace prostředí (při změně jazykové sady je nutný restart aplikace) a intervalu GAP, který určuje maximální časový rozestup jednotlivých snímků při slučování do avi souboru (při překročení tohoto intervalu je vytvořen další avi soubor). Obr. 6 - Položka Upravit Obr. 7 - Výběr jazykové sady 9/23 acasysstudio_g_cz_110

10 Ovládání Položka Ovládání slouží k přehrávání videostopy (spustit/zastavit přehrávání, přehrávání dopředu/dozadu, zrychlené přehrávání, pohyb po snímcích). Obr. 8 - Položka Ovládání Zobrazení Položka Zobrazení slouží k vyhledávání ve videosekvencích a zobrazení informací k jednotlivým snímkům. Prohlížeč dat prohlížeč načtené videodatabáze Vyhledat vyhledávání ve videosekvencích Pokročilé vyhledávání podmíněné vyhledávání ve videosekvencích Záložky tabulka videozáložek a její editace Info záznamu informace o aktuální pozici videosekvence Reset rozložení oken původní nastavení oken Obr. 9 - Položka Zobrazení acasysstudio_g_cz_110 10/23

11 3.2. Nástrojová lišta Stahování dat Export dat stahování dat ze záznamové jednotky export vybrané videosekvence Vytvořit záložku Přejít na záložku vytvoření videozáložky přechod na vybranou videozáložku 3.3. Pracovní okno Umožňuje náhled na přehrávané video i z více kamer. Dvojklikem na vybranou videostopu se vyvolá nové okno, kde je možné jeho samostatné prohlížení a vytvoření videozáložek. Obr Samostatné okno s videostopou 11/23 acasysstudio_g_cz_110

12 3.4. Kurzorová lišta Nástroj využívající kursor pro rychlý pohyb po videostopě. Jednotlivá videa jsou barevně rozlišena. Obr Kurzorová lišta acasysstudio_g_cz_110 12/23

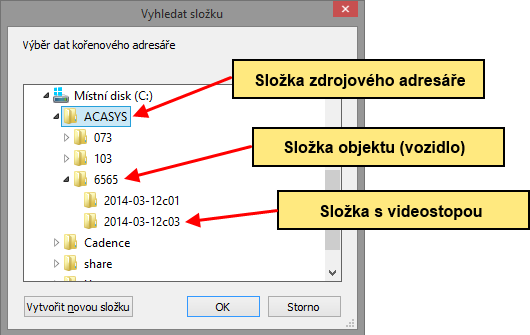

13 4. Práce s databází Sekce popisuje jak pracovat a vyhledávat ve videodatabázích Načtení databáze z adresáře Kořenový adresář Aby bylo možné pracovat s videodatabází je potřebné provést její načtení do prostředí a to přes hlavní nabídku Data Kořenový adresář. Při nastavení cesty, přes položku Najít, je však nutné dodržet určitou hierarchii zdrojového adresáře, tak jak je ukázáno na následujících obrázcích. Načtení videosekvencí do pracovního okna je zpřístupněno přes Zobrazení Prohlížeč dat a zobrazení požadovaného objektu pomocí ikony Zobrazení. Aktualizace videodatabáze se provede pomocí ikony Aktualizovat. Obr Nastavení cesty do videodatabáze Obr Hierarchie zdrojového adresáře 13/23 acasysstudio_g_cz_110

14 5. Stahování dat ze záznamové jednotky Data se z disku získávají dvěma způsoby: Převodník USB-SATA Stažením dat přes USB-SATA převodník 2 z disku vyjmutého ze záznamové jednotky. Ethernet Stažením dat přes ethernet z disku, který je umístěn v běžící záznamové jednotce. Ze záznamové jednotky lze vyčíst video a případné stavové informace (číslo linky, stanice, GPS atd.). Vzhledem k velkému objemu video dat se vždy jedná o čtení z omezeného časového intervalu (stažení celého disku o objemu 600 GiB trvá řádově 5 hodin). Disk v záznamové jednotce nemá standardní filesystém. Pro ukládání dat je využit vlastní pseudofilesystém. Systém Windows tak disk zobrazí jako nezinicializovaný. Přístup ke stahování dat je přes hlavní nabídku Data Stahování dat nebo přes nástrojovou lištu Připojení přes převodník USB-SATA Protože je v případě přístupu k disku přes převodník USB-SATA používáno sektorové čtení, je třeba mít práva správce to se týká především použití Windows7. V tomto případě je třeba spouštět program v režimu Správce. Vybereme správný disk (viz následující obrázek). Většinou je ve jméně disku řetězec USB. Ověření správnosti názvu vybíraného disku můžeme provést v sekci Start\Počítač\Spravovat\Správa disků). Obr Výběr disku Otevře se okno stahování dat (viz Obr Stahování dat zadáním časového intervalu) a zahájí se předběžné načtení obsahu disku. Po dokončení předběžného načtení lze zvolit způsob stahování buď zadáním časového intervalu (záložka Časový interval) nebo výběrem SOS událostí (záložka SOS). 2 Ověřený typ převodníku Logilink A0006D acasysstudio_g_cz_110 14/23

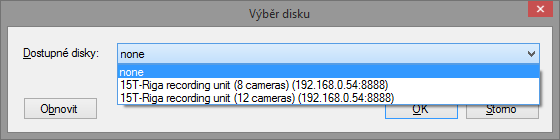

15 5.2. Připojení přes ethernet Ze seznamu vybereme profil, který přísluší připojení záznamové jednotce (viz následující obrázek). Obr Výběr připojení přes ethernet Profily určují: komunikační parametry (IP adresu a port) počet stahovaných kamer orientaci kamer rozložení kamer při prohlížení Další postup je v zásadě stejný jako při připojení k disku přes převodník USB- SATA. Hlášení v okně Zprávy jsou jiná než v případě připojení přes převodník, výsledkem jsou ale v obou případech avi soubory (může jich být více) a xml soubor s metadaty (pro každý den je právě jeden). 15/23 acasysstudio_g_cz_110

16 5.3. Stahování dat v záložce Časový interval Obr Stahování dat zadáním časového intervalu Den zobrazuje jednotlivé dny, které jsou alespoň částečně obsaženy na disku Kamera výběr kamer Audio výběr audia Záznam výběr času, ve kterém požadujeme získat záznamy Interval výběr časového rozmezí v minutách okolo zvoleného času Zprávy okno, ve kterém se zobrazují podrobnosti o prováděné činnosti Změnit interval výběr libovolného časového rozmezí Nyní zadáme parametry vyčítání: Den záznamu Čas (střed časového intervalu) Časový interval Jednu nebo více kamer Stiskem tlačítka Stáhnout spustíme samotné vyčtení dat. acasysstudio_g_cz_110 16/23

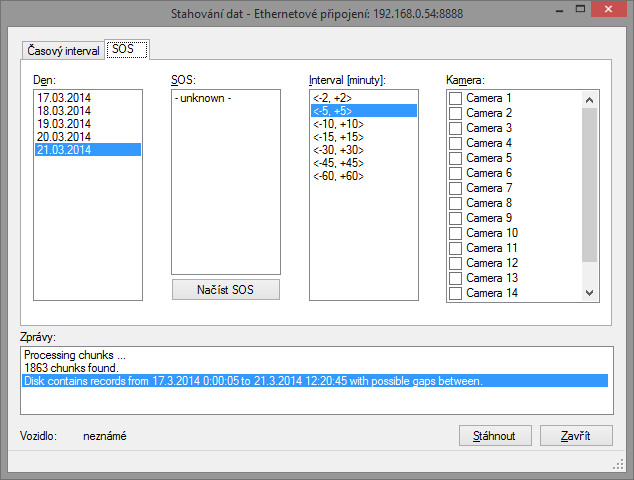

17 5.4. Stahování dat v záložce SOS Obr Stahování dat výběrem SOS událostí Den zobrazuje jednotlivé dny, které jsou alespoň částečně obsaženy na disku SOS výběrové okno s časy jednotlivých SOS událostí pro zvolený den Načíst SOS tlačítko pro načtení SOS událostí Interval výběr časového rozmezí v minutách okolo vybraných SOS událostí Kamera výběr kamer Zprávy okno, ve kterém se zobrazují podrobnosti o prováděné činnosti Nyní zvolíme den pro načtení SOS událostí a stiskem tlačítka Načíst SOS spustíme načtení SOS událostí. 17/23 acasysstudio_g_cz_110

18 Obr Načtené SOS události Zadáme parametry vyčítání: Jednu nebo více SOS událostí Časový interval Jednu nebo více kamer Stiskem tlačítka Stáhnout spustíme samotné vyčtení dat. acasysstudio_g_cz_110 18/23

19 6. Operace nad daty 6.1. Změna profilu U stažených dat lze změnit profil, exportovat je nebo lze nad nimi provádět vyhledávací operace. Vyhledávání ovlivňuje v konkrétní podobě firmware záznamové jednotky. V záznamové jednotce nemusí být přítomna metadata (názvy stanic, linka apod.) a pak vyhledávání podle těchto kritérií není možné. V případě, že jsme při stahování dat zvolili špatný profil, nebo jsme data stahovali přes USB, lze profil dodatečně změnit. Změnu profilu lze provést pouze pro celé vozidlo, ne pro jednotlivé záznamy. Postup V okně Data (Zobrazení Data) označíme vozidlo, u kterého chceme změnit profil. Klikneme na něj pravým tlačítkem (PTM). Zobrazí se kontextová nabídka (viz obrázek). Obr Změna profilu Vybereme Změnit profil a zobrazí se nám dialogové okno s přehledem dostupných profilů. Obr Výběr z profilů 19/23 acasysstudio_g_cz_110

20 Zvolíme požadovaný profil a stiskem OK potvrdíme operaci. Pokud změna profilu byla provedena správně, mělo by se změnit rozložení kamer podle vybraného profilu. Jestliže tomu tak není, opakujeme celý proces znovu. Pro kontrolu jestli je nastaven správný profil, otevřeme znovu okno Změna profilu a v kolonce Popis aktuálního profilu (viz předchozí obrázek) by měl být název vámi vybraného profilu Export videosnímků Přes položku hlavní nabídky Data Export dat je možné vybrat a uložit videosekvence z vybraného časového intervalu. Výběr Vozidlo výběr vozidla Interval výběr podle časového intervalu od, do (DD.MM.RRRR HH:MM:SS) Čas výběr časového údaje (DD.MM.RRRR HH:MM:SS) a rozsah v minutách kolem vybraného časového údaje ±Delta [min]. Obr Okno exportu videosouborů Po potvrzení výběru jsou v okně Soubory zaškrtnuty vyhovující soubory a tlačítkem Export je možné je přesunout na požadované místo zvoleného cílového adresáře (Cílový adresář). acasysstudio_g_cz_110 20/23

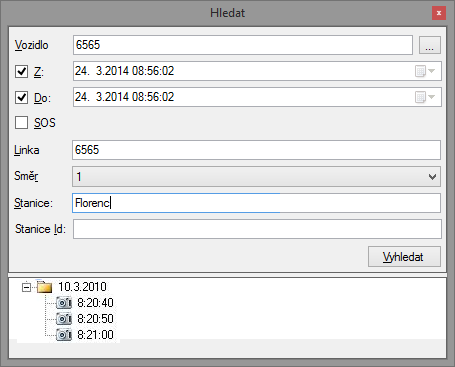

21 6.3. Vyhledávání videosnímků Přes položku hlavní nabídky Zobrazení Vyhledat je možné vyhledávat jednotlivé videosnímky podle zadaných parametrů (vozidlo, Linka, Směr, Stanice, Stanice Id, Časový údaj od do, SOS). Mezi jednotlivými položkami je logická spojka AND (vyhledávání při současném výskytu všech vyplněných položek). Naopak nevyplněná položka je při vyhledávání ignorována. Obr Vyhledávání ve videosekvencích 6.4. Vyhledávání videosnímků s podmínkou Přes položku hlavní nabídky Zobrazení Pokročilé vyhledávání Aktuální požadavek lze vyhledávat videosnímky podmíněně podle konkrétního požadavku (Vozidlo, Časový údaj od do, podmínka mezi údaji v databázi). Podmíněné vyhledávání spočívá v nalezení konkrétních údajů, které lze spojovat přes logické spojky a podmínky. Logické spojky a podmínky And (a zároveň) výběr podle současného výskytu všech požadavků Or (nebo) výběr podle výskytu jednoho z požadavků bez podmínky == rovno!= nerovno > větší >= větší rovno < menší <= menší rovno 21/23 acasysstudio_g_cz_110

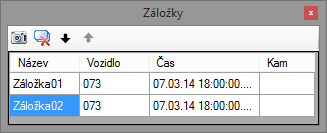

22 Údaje v databázi Údaj id lineid dir stnid stname gps sos Význam identifikátor Číslo linky 0 jízda zpět, 1 jízda tam Číselný identifikátor aktuální stanice Jméno aktuální stanice GPS souřadnice ve formátu GPGGA Řidič stiskl tlačítko tíseň Obr Podmíněné vyhledávání ve videosekvencích 6.5. Záložky Záložky poskytují lepší a rychlejší orientaci ve videosnímku v podobě záložek snímků ve vybraném čase, případně na vybrané kameře. Jednotlivé videozáložky se ukládají do tabulky, kde je možná jejich editace, seřazení a přechod na snímek. Obr Záložky (videozáložky) acasysstudio_g_cz_110 22/23

23 7. Demontáž disku Osazení a vyjmutí rámečku Zásuvný modul s pevným diskem je zajištěn proti samovolnému vysunutí vyhazovacími páčkami se západkou. Dodatečně lze modul jistit navíc dvěma jisticími šrouby. Obr Osazení a vyjmutí rámečku s pevným diskem Vysunutí nebo zasunutí modulu s diskem lze provádět pouze při vypnutém napájecím napětí záznamové jednotky, nikdy za provozu. Mohlo by dojít k poškození či ztrátě dat. Demontáž disku ze záznamové jednotky: Korektně vypneme napájení záznamové jednotky. Demontujeme záznamovou jednotku (není nutné, pokud je disk dobře přístupný i bez demontáže jednotky). Odšroubujeme jistící šrouby šuplíku s HDD. Stiskneme pojistky na obou stranách a vysuneme modul s diskem. 23/23 acasysstudio_g_cz_110
