MONTÁŽNÍ NÁVOD. Vakuový trubicový solární kolektor BRILON SUNPUR 10/2 HP HEAT PIPE. Zatáhněte pojistku

Transkript

1 MONTÁŽNÍ NÁVOD Vakuový trubicový solární kolektor BRILON SUNPUR 10/2 HP HEAT PIPE p p Zatáhněte pojistku

2 HEAT PIPE Rychlé instrukce Připevněte střešní háky na střechu Střešní háky přišroubujte do krokve nejméně dvěma šrouby 0 6 mm, délky cca 80 mm, předvrtejte přibližně do 2/3 celé délky šroubu. Dbejte na to, aby nejméně 70 mm šroubu bylo v krokvi pokud je nutné, použijte delší šrouby! V závislosti na tvaru střešní tašky může být vyžadováno její obroušení nebo vypodložení střešního háku. Připevněte profilovou lištu na upevňovací body Šrouby M vložte do drážky profilové lišty a připevněte ke střešním hákům. Pokud se profilová lišta skládá ze dvou částí, spojte jí spojkou profilových lišt (profilové lišty pro kolektorové pole o třech nebo čtyřech kolektorech). Zasuňte a připevněte sběrač Bezpečně upevněte první válcový šroub hlavy jako doraz v horní profilové liště. Vzdálenost šroubu od hrany vnější profilové lišty je přibližně 10 mm. Zasuňte sběrač do horní profilové lišty z druhé strany. Po nasunutí posledního kolektoru lehce utáhněte druhý válcový šroub hlavy přímo vedle posledního sběrače. Hydraulicky propojte kolektory Hydraulické propojení kolektorů opatrně otáčejte do kolektoru a dbejte na správnou pozici O-kroužků a po spojení zajistěte svorkou. Vsuňte záchytnou svorku na sběrač tak, aby oba žlábky na obou sběračích byly usazeny uvnitř otvoru svorky (svorka spojí sběrače kolektoru). Pokud je kolektorové pole větší než 4 kolektory, musí být použit k hydraulickému propojení kolektorů kompenzátor. Zasuňte a zajistěte distanční držák trubic Bezpečně utáhněte první válcový šroub hlavy ve spodní profilové liště. Jeho vzdálenost od hran vnější profilové lišty je přibližně 10 mm. Po osazení posledního distančního držáku lehce utáhněte druhý válcový šroub vedle posledního držáku. Vložte trubice do sběrače Promažte těsnění trubice, aby mohly být snadněji zasunuty. Namažte hlavu trubky tepelně vodivou pastou, která je součástí balení, a opatrně zasuňte do otvoru sběrače (jemně otáčejte pod přímým úhlem). Po nasazení trubice vytáhněte pojistku na zadní straně sběrače. Potom vytáhněte trubku dolů přibližně 10 mm pro ukotvení. Po té zaklapněte trubici do distančního držáku. Na konce trubek nasaďte víčka, která chrání trubky před poškozením. Připojte levou stranu kolektoru Zasuňte izolovanou vlnovcovou trubku s 90 kolenem na levou stranu kolektorových panelů a zajistěte svorkou. Připojte pravou stranu kolektoru Nejdříve zašroubujte jímku čidla teploty kolektoru do T-kusu. Závit utěsněte pomocí teflonové pásky (nepoužívejte: tekutý tmel na závitové spoje Siseal, těsnící šňůru Loctite, konopný provazec). Potom T-kus připojte na izolovanou vlnovcovou trubku. Nakonec nasaďte T-kus na měděnou trubku na pravé straně kolektorových panelů a zajistěte svorkou (v případě požadavku obráceného hydraulického připojení je možné kolektorové pole připojit obráceně). Proveďte kontrolu montáže a vložte čidlo kolektoru Po dokončení montáže se ujistěte, zda jsou všechny díly správně dotaženy a vložte čidlo kolektoru do T-kusu na pravé straně. Tlaková zkouška Po kompletním hydraulickém propojení solárního systému proveďte tlakovou zkoušku talkem min. 6 bar po dobu 2 hodin. Strana 2

3 Montážní návod - vakuový trubicový solární kolektor Sunpur 10/2 HP Obsah 1. Bezpečnostní pokyny Technické podmínky pro návrh solárního systému Připevnění na střechu a montáž profilových lišt I. Tašková krytina II. Krytina z vlnitých desek nebo plechová krytina III. Šikmé střechy IV. Rovné střechy V. Obecné pokyny Montáž solárních kolektorů Připojení panelů Příprava k provozu a naplnění Technické údaje Podmínky montáže pro trubicové kolektory Strana 3

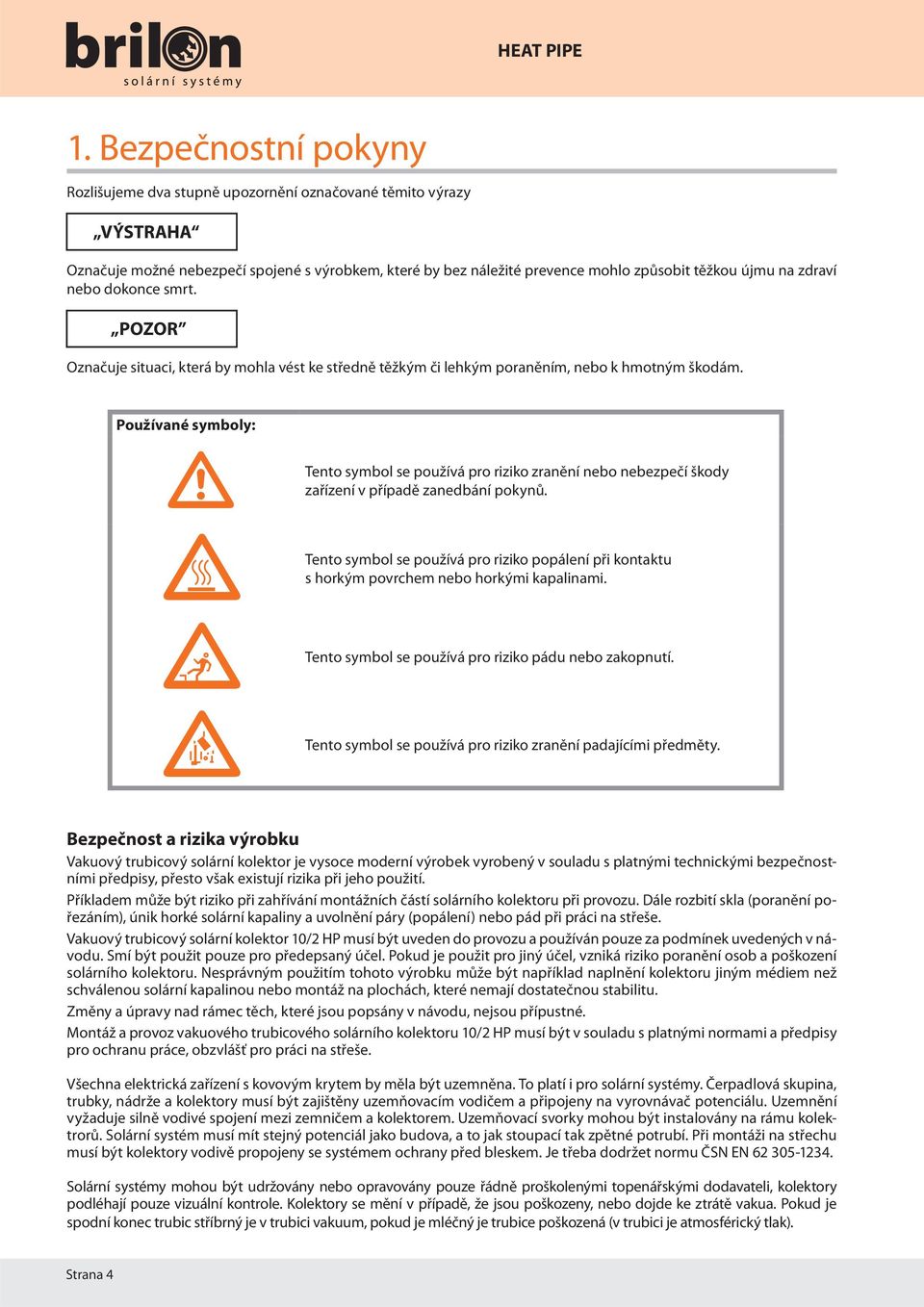

4 HEAT PIPE 1. Bezpečnostní pokyny Rozlišujeme dva stupně upozornění označované těmito výrazy VÝSTRAHA Označuje možné nebezpečí spojené s výrobkem, které by bez náležité prevence mohlo způsobit těžkou újmu na zdraví nebo dokonce smrt. POZOR Označuje situaci, která by mohla vést ke středně těžkým či lehkým poraněním, nebo k hmotným škodám. Používané symboly: Tento symbol se používá pro riziko zranění nebo nebezpečí škody zařízení v případě zanedbání pokynů. Tento symbol se používá pro riziko popálení při kontaktu s horkým povrchem nebo horkými kapalinami. Tento symbol se používá pro riziko pádu nebo zakopnutí. Tento symbol se používá pro riziko zranění padajícími předměty. Bezpečnost a rizika výrobku Vakuový trubicový solární kolektor je vysoce moderní výrobek vyrobený v souladu s platnými technickými bezpečnostními předpisy, přesto však existují rizika při jeho použití. Příkladem může být riziko při zahřívání montážních částí solárního kolektoru při provozu. Dále rozbití skla (poranění pořezáním), únik horké solární kapaliny a uvolnění páry (popálení) nebo pád při práci na střeše. Vakuový trubicový solární kolektor 10/2 HP musí být uveden do provozu a používán pouze za podmínek uvedených v návodu. Smí být použit pouze pro předepsaný účel. Pokud je použit pro jiný účel, vzniká riziko poranění osob a poškození solárního kolektoru. Nesprávným použitím tohoto výrobku může být například naplnění kolektoru jiným médiem než schválenou solární kapalinou nebo montáž na plochách, které nemají dostatečnou stabilitu. Změny a úpravy nad rámec těch, které jsou popsány v návodu, nejsou přípustné. Montáž a provoz vakuového trubicového solárního kolektoru 10/2 HP musí být v souladu s platnými normami a předpisy pro ochranu práce, obzvlášť pro práci na střeše. Všechna elektrická zařízení s kovovým krytem by měla být uzemněna. To platí i pro solární systémy. Čerpadlová skupina, trubky, nádrže a kolektory musí být zajištěny uzemňovacím vodičem a připojeny na vyrovnávač potenciálu. Uzemnění vyžaduje silně vodivé spojení mezi zemničem a kolektorem. Uzemňovací svorky mohou být instalovány na rámu kolektrorů. Solární systém musí mít stejný potenciál jako budova, a to jak stoupací tak zpětné potrubí. Při montáži na střechu musí být kolektory vodivě propojeny se systémem ochrany před bleskem. Je třeba dodržet normu ČSN EN Solární systémy mohou být udržovány nebo opravovány pouze řádně proškolenými topenářskými dodavateli, kolektory podléhají pouze vizuální kontrole. Kolektory se mění v případě, že jsou poškozeny, nebo dojde ke ztrátě vakua. Pokud je spodní konec trubic stříbrný je v trubici vakuum, pokud je mléčný je trubice poškozená (v trubici je atmosférický tlak). Strana 4

5 Montážní návod - vakuový trubicový solární kolektor Sunpur 10/2 HP Díky své nano vrstvě na vaukových trubicích je kolektor samočistící. Pokud však dojde k významnějšímu znečištění, může být kolektor čištěn vodou. Nepoužívejte abrazivní čističe. Bezpečnostní pokyny pro montáž na střeše POZOR, RIZIKO POPÁLENÍ Solární kolektor se může pod paprsky slunce velmi rozpálit. Při fyzickém kontaktu hrozí riziko popálení! Nenechávejte solární kolektor po jeho rozbalení bez ochrany na přímém slunci po dlouhou dobu. Montáž na střeše provádějte během oblačného a ne během slunečného dne nebo zakryjte kolektor krycí plachtou. Vyjměte solární kolektor z obalu pokud možno až poté, kdy jsou veškeré upevňující prvky nainstalovány na střeše. Pokud chcete připevnit několik solárních kolektorů, vždy vyjměte každý kolektor z obalu a nainstalujte ho předtím, než rozbalíte další. VÝSTRAHA, NEBEZPEČÍ PÁDU! Při práci na střeše existuje riziko pádu. Dbejte pečlivě předpisů pro prevenci nehod a při práci na střeše se jistěte proti pádu, noste ochranné pomůcky. VÝSTRAHA, RIZIKO ÚRAZU! Během instalací na střeše vzniká riziko pádu nářadí, montážních materiálů nebo solárního kolektoru ze střechy a zranění osoby stojící pod ní. Zamezte vstupu do nebezpečné oblasti na zemi dříve, než začnete s instalací a varujte osoby, které jsou v sousedství nebo v domě. Ujistěte se, že nejsou v sousedství děti. Neoprávněné osoby nesmí lézt na střechu. Strana 5

6 HEAT PIPE Kdo má povolení instalovat solární kolektory? Návrh instalace na střeše a sestavení vakuového trubicového solárního kolektoru 10/2 DF může být prováděno pouze řádně proškolenými osobami s příslušnou odbornou kvalifikací. Pro instalaci na střeše jsou nezbytné dvě osoby. Požadavky pro instalaci VAROVÁNÍ, RIZIKO ZRANĚNÍ Při instalování solárních kolektorových panelů na střeše, která není vhodná k instalaci, se může kolektor uvolnit, například při bouřce nebo váhou sněhu. Může dojít k poškození kolektoru i střechy, pádu kolektoru ze střechy nebo zranění osob. Solární kolektor může být instalován pouze na střeše, kde může být řádně upevněn. Výstraha! Skleněné trubice jsou vakuového typu. Poškození, vnější tlak, nakládání, otáčení, použití soustředěných zatížení nebo silný náraz mohou způsobit implozi. Létající skleněné úlomky mohou způsobit poranění. Odstranění nebo likvidace musí být provedena pouze odborným způsobem. Veškerý použitý materiál je recyklovatelný. Strana 6

7 Montážní návod - vakuový trubicový solární kolektor Sunpur 10/2 HP 2. Technické podmínky pro návrh solárního systému Doporučený průměr potrubí pro ohřev TV (3 solární kolektorové panely) = DN 18 mm u vlnovcových trubek z nerezové oceli nebo DN 16 mm pro měděné potrubí. Doporučené čerpadlo nebo Doporučený průměr potrubí pro přitápění (6 solárních kolektorových panelů) = DN 20 mm u vlnovcových trubek z nerezové oceli nebo DN 18 mm pro měděné potrubí. Doporučené čerpadlo Doporučený průměr potrubí pro přitápění (8 kolektorů) = DN 20 mm u vlnovcových trubek z nerezové oceli nebo DN 18 mm pro měděné potrubí. Doporučené čerpadlo Pro přitápění musí být na jeden kolektor počítáno minimálně se 130 l kapaliny v akumulační nádrži. Pokud je objem nižší, existuje riziko stagnace. Rychlost proudění v potrubí nemá být větší než 1 m/s, abychom se vyhnuli nadměrné ztrátě tlaku. Doporučená rychlost je 0,3 až 0,5 m/s. Uvedené hodnoty se vztahují k celkové délce trubek systému do 2 20 m. Uvedené hodnoty jsou pouze standardními hodnotami a pro specifické použití musí být přesně navrženy. Odpor proudění v potrubí z vlnovcových trubek z nerezové oceli je mnohem větší než u měděných. Toto zohledňujte při dimenzování čerpadla. Neinstalujte malé poloměry v potrubí. Raději použijte tvarovky 2 x 45 místo jedné tvarovky 90. Pro propojení kolektorů s čerpadlovou skupinou použijte pouze vysokoteplotně odolný materiál. V případě stagnace se může potrubí zahřát na více než 130 C. Pro větší pole kolektorových panelů by mělo být použito několik kolektorových čidel, aby regulátor okamžitě reagoval na stav pole. U větších kolektorových polí doporučujeme použít regulaci, která má časové nastavení, aby byla schopna určit teplotu aktuálně převládající na kolektorových polích. Nastavení: např. od 8:00 do 18:00 hodin, čerpadlo má být v provozu přibližně 5 sekund v intervalech každých 5 minut. Strana 7

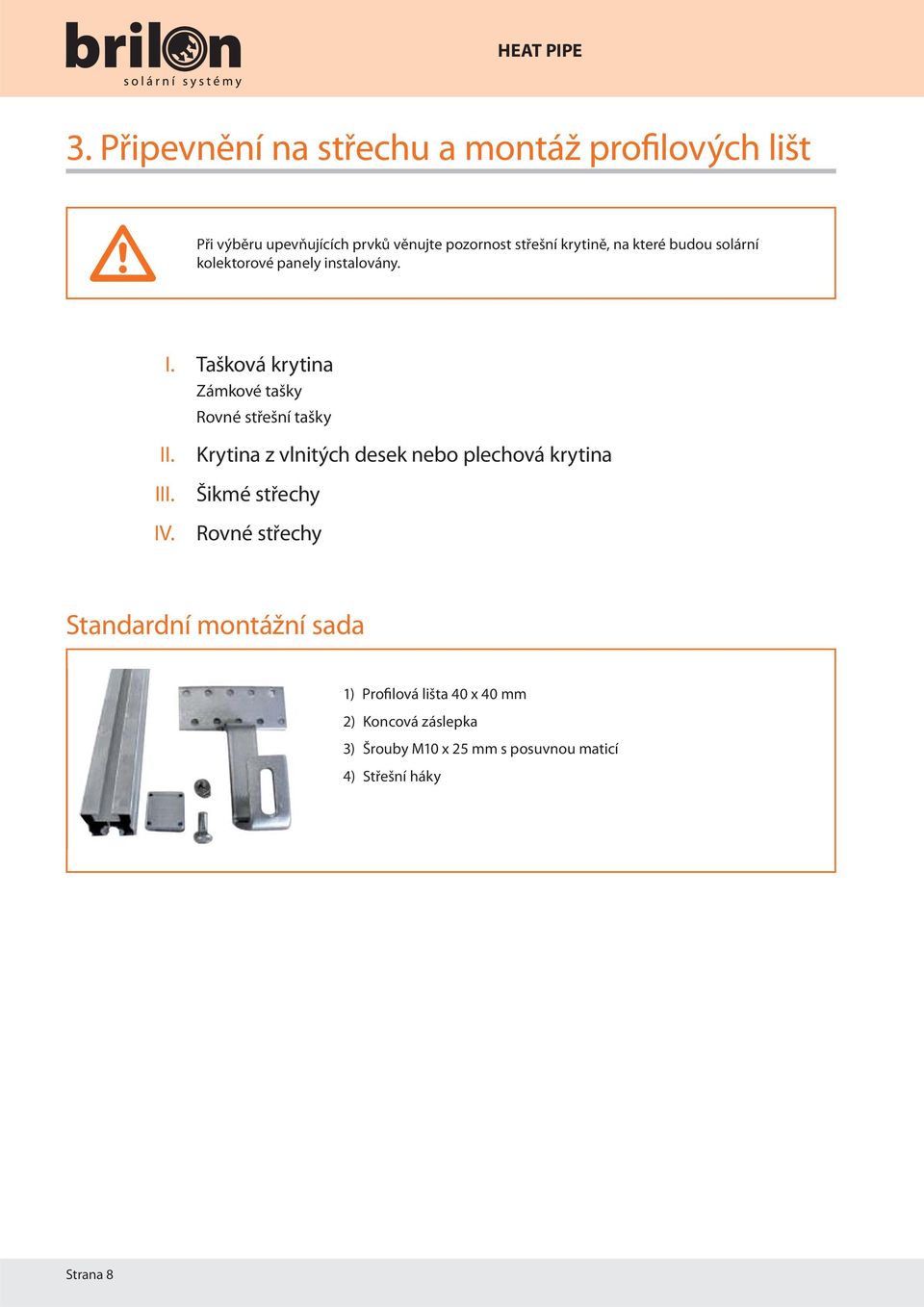

8 HEAT PIPE 3. Připevnění na střechu a montáž profilových lišt Při výběru upevňujících prvků věnujte pozornost střešní krytině, na které budou solární kolektorové panely instalovány. I. Tašková krytina Zámkové tašky Rovné střešní tašky II. III. IV. Krytina z vlnitých desek nebo plechová krytina Šikmé střechy Rovné střechy Standardní montážní sada 1) Profilová lišta 40 x 40 mm 2) Koncová záslepka 3) Šrouby M10 x 25 mm s posuvnou maticí 4) Střešní háky Strana 8

9 Montážní návod - vakuový trubicový solární kolektor Sunpur 10/2 HP Připojovací sada kolektoru SUNPUR 10/2 HP Základní sada hydraulického připojení vlnovcová izolovaná trubka, 1000 mm vlnovcová izolovaná trubka, 1000 mm s jímkou na čidlo kolektoru 2 svorky Svorka svorka z nerezové oceli pro připojení trubky ke kolektoru Rozšíření hydraulického připojení rozšíření hydraulického připojení včetně 4 x O kroužků svorka (standardní spojení pro kolektorové panely) Kompenzátor 130 mm 1 x kompenzátor mezi kolektory 2 spojovací svorky (instalujte s velkými kolektorovými poli jako část prodloužení délky; např. s 8 kolektory v řadě, 6 prodloužení + 1 flexibilní prodložení) Pro první kolektor 1 základní připojovací sada Pro každý další kolekor - 1 prodloužení kolektoru (pevný nebo flexibilní) Vyberte montážní sadu podle počtu kolektorů a typu střešní krytiny. Pro paralelní montážní sadu je potřeba sady profilových spojek. Strana 9

10 HEAT PIPE Montáž na šikmé střechy Při montáži na šikmou střechu upevněte na střešní konstrukci dvě řady střešních háků pro jednu řadu solárních kolektorových panelů. Profilovou lištu upevněte na tyto střešní háky. Kolektory instalujte kolmo k profilovým lištám. Spojení profilových lišt Pro spojení profilových lišt vložte šrouby do spojky shora a převraťte profilovou lištu. Ujistěte se, aby šestihranná hlavice šroubu zapadla do pravoúhlé vodící lišty. Vtlačte spojku do poloviny a šroub nahoru. Postupujte obdobně u druhé profilové lišty. Mezi profilovými lištami nesmí být žádná mezera. Montážní sada k montáži na střechu kolektorů 10/2 HP Popis ks ks ks Střešní hák Profilová lišta Solo 05 délky 1,20 m Profilová lišta Solo 05 do délky 1,60 m Profilová lišta Solo 05 do délky 2,00 m Plastová koncovka pro lištu Solo Šestihranný šroub M10 25 mm Šestihranná matice s ozubenou podložkou M Spojka profilových lišt Montážní návod Strana 10

11 Montážní návod - vakuový trubicový solární kolektor Sunpur 10/2 HP I. Tašková krytina Standardní střešní háky se používají pro zámkové tašky; speciální střešní háky jsou k dispozici pro nestandardně tvarované tašky. Doporučené nářadí: Úhlová bruska (flexa) s diamantovým kotoučem, klíč č. 13 nebo vrtačka s nastavitelným točivým momentem, mazivo se štětečkem na dřevěné šrouby, vrtačka s 6mm vrtákem 1. Určení pozice profilové lišty Profilová lišta musí být přibližně v 1/5 délky kolektoru od obou jeho konců. Dávejte pozor na vhodné umístění tašek pro ventilaci, kterými bude protáhnuto připojení potrubí kolektorů! Poloha profilové lišty by měla být v linii s řadami střešních tašek. 2. Výběr a umístnění střešních háků Střešní háky umístěte kolmo podle požadované pozice profilové lišty. Střešní hák umístěte na každé druhé krokvi. Musí být umístěn maximálně 0,4 m vlevo a vpravo od konce profilové lišty. Maximální odstup střešních háků je 1,8 m. V oblastech, které jsou nadměrně vystavené sněhu a větru, umístěte hák na každé krokvi. (Pozn: dostupné jsou odlišné velikosti střešních háků!). Nastavitelné střešní háky pomohou při působení výšek na nerovných střechách. Pro velmi široké střešní tašky mohou být při instalaci dodatečně k levým standardním hákům použity háky pravé. Dalšími kombinacemi pak lze dosáhnout úplné rovnováhy v horizontální pozici. 3. Upevnění střešních háků Zvedněte střešní tašku a střešní hák umístěte kolmo k řadě tašek. Mezi taškou a hákem musí zůstat prostor nějméně 5 mm. Z důvodu nadměrné sněhové zátěže se doporučuje pod každý střešní hák umístit kovový žlab odpovídající tvaru tašek. Střešní háky se upevní na krokve nejméně dvěma šrouby - 80mm, přibližně předvrtanými do 2/3 celé délky šroubu. Dbejte na to, aby nejméně 70 mm šroubu bylo v krokvi pokud je nutné, použijte delší šrouby! Namazání šroubů mazivem zabrání smyknutí při zašroubování. Střešní hák může být zajištěn gumovým kroužkem proti tlaku vody při silném větru. 4. Úprava krycích tašek V závislosti na tvaru střešní tašky může být potřebné její obroušení (použijte úhlovou brusku s diamantovým kotoučem!). 5. Více k instalaci kolektoru (bod 4) Upozornění: Upevňující šrouby na krokvi jsou velmi důležité pro celou statickou pevnost. Šrouby v provedení Spax nejsou vhodné kvůli slabému zářezu na hlavičce! Ujistěte se, že máte vhodnou délku šroubů! Upozornění: Osoba provádějící montáž kolektoru může být učiněna zodpovědnou za možné pozdější netěsnosti u střech s malým sklonem! Proto je vhodné vědět, že výrobci tašek ručí výhradně za těsnost s předepsaným sklonem střechy. Strana 11

12 HEAT PIPE Doporučení k montáži (údaje jsou pouze orientační, je nutné posoudit vždy konkrétní typ krytiny a doporučení výrobce). Zámkové tašky Doporučený úhel je minimálně 30. Ve zvláštních případech minimálně 24. Betonové tašky Doporučený úhel je minimálně 22. Ve zvláštních případech minimálně 16. Betonové střešní tašky Strana 12

13 Montážní návod - vakuový trubicový solární kolektor Sunpur 10/2 HP II. Krytina z vlnitých desek nebo plechová krytina Upozorňujeme, že příslušenství pro následující montáž je nad rámec našich dodávek. Musí se zajistit individuálně. Nářadí: Klíč č. 18, vrtačka, pokud je nutné další matice M12. Hákové šrouby o velikosti klíče, šroubovák. Pro krytinu z vlnitých desek nebo plechovou krytinu se používají takzvané vlnovkové upevňující části skládající se ze speciálních střešních háků a upínací destičky. Tyto části se umísťují kolmo k požadované poloze profilové lišty. V horizontální pozici namontujte upevňující sadu alespoň na každé druhé krokvi. Střešní hák namontujte maximálně 0,4 m vlevo a vpravo od konce profilové lišty. Maximální odstup střešních háků je 1,6 m. V oblastech se zvýšeným vlivem sněhu a větru, nebo pokud jsou slabé krokve, namontujte upevňující části na každou krokev. Normálně se doporučuje upevňující sada s hákovým šroubem M12 x 300 mm. Upevňující montážní sada Střešní plech vyvrtejte na příslušných místech (průměr díry 14 mm s M12, 13 mm pro šrouby M10). Vrty se nedělají v částech (prohlubních), které vedou vodu, ale na vyvýšeninách profilu! Upevňujcí vrt proveďte do krokve prostřednictvím instalačního vrtu (8,5 mm). Hákový šroub by se měl zašroubovat do krokve nejméně 80 až 100 mm a měl by se otočit tak, aby ze střešního plechu vyčníval pouze metrický závit a pokud možno kus hřídele těsnící plochy. Na povrchu šroubu mohou být proti sobě dvě matice, aby se vtočily do šroubu (viz obrázek). Namazání šroubu mazivem ulehčí zašroubování! Utěsnění a kontrola Přitlačte těsnění na bod k utěsnění a lehce dotáhněte přírubovou maticí na střešní plech. Budťe opatrní při tlaku na vlnité desky nebezpečí rozbití! Více v bodě 3 montáž kolektoru. Upozornění: Montážní destička musí být vždy připojena k vrcholu, aby byly příznivě rozloženy působící síly (viz výše). Strana 13

14 HEAT PIPE III. Šikmé střechy Nářadí: Kombinovaný klíč SW 15 Montáž střešní sady: 1) Sešroubujte a připevněte profilovou lištu na upevňovací body Vložte šroub (M10 x 25 mm) do drážky profilové lišty a umístěte přibližně do mezer. Umístěte první profilovou lištu (začínající prvním šroubem) do upevňovací řady (střešní hák, střešní armatury). Připevněte první šroub maticí co nejlépe na střešní úchyt, zvedněte profilové lišty, potom vložte šrouby jeden po druhém a připevněte maticemi (ještě pevně neutahujte!). a) Taškové střechy: K upevnění s podložkou používejte vertikální nastavitelné háky nebo delší šrouby M10. b) Krytina z vlnitých desek nebo plechové krytiny: Umístěte montážní destičky na hákové šrouby vhodným nastavením matic. c) Používejte delší šrouby M10 s podložkou pro upevnění, pokud je to nutné. Důležité: Profilové lišty musí být vzájemně rovnoběžné, jinak by tlaky v celém kolektorovém poli nebyly rozloženy rovnoměrně. Po připojení všech profilových lišt upevněte všechny spojovací šrouby! Používejte pouze speciální matice se zajišťovacím límcem! 2. Zkontrolujte a přitáhněte všechny šrouby pevně na konstrukci. Strana 14

15 Montážní návod - vakuový trubicový solární kolektor Sunpur 10/2 HP IV. Rovné střechy Na rovných střechách je kolektorové pole upevněno na páru profilových lišt. Pár profilových lišt je namontovaný na řadě rámů. Většina montážních rámů je k dispozici v různých úhlech: 30 poskytne optimální roční stupeň výkonnosti, 45 může optimalizovat výtěžek solárních panelů v zimním období, 20 může být použito jako dodatečné polohování na jemně skloněných rovných střechách. Profilová lišta je upevněna na opěrných částech. Každé dvě profilové lišty nesou kolektorovou řadu, která je připevněna na koncových a středových svorkách na profilové liště. Speciální úprava rámu kolektorů je možná. Odlišné typy montážních rámů umožňují úpravu vhodnou do různých podmínek. Montážní rám Montážní rám se používá, pokud může být zařízení přímo našroubováno do základů nebo do cementové plochy na rovné střeše. Standardní úhlový spojovací kus je obzvlášť vhodný pro větší kolektorové pole. To je k dostání v delších mírách pro speciální užití na zakázku (např. také pro montáž dvou řad kolektorových polí). Profilový úhlový spojovací kus je určen pro normální použití. 1. Sestavte montážní rám a umístěte na střechu Boční vzdálenost spojovací podpěry se určí podle územních podmínek (výška budovy, množství sněhu, větrné podmínky, výška modulu). Normálně se používá 1,6 až 1,8m od hrany střechy. Boční výběžek profilu by měl být maximálně od 0,4 do 0,5 m. 2. Upevnění rámů Vztyčte rámy jeden po druhém na betonové části nebo na štěrkovém žlabu. 3. Uspořádejte rámy do řad. 4. Přichyťte profilové lišty na montážní rámy Vložte šroub do rýhy profilové lišty a rozmístěte ve vzdálenostech podle vzdáleností rámů. Potom přichyťte volně první kus profilové lišty (začínající prvním šroubem) na první spojovací kus. Postupně srovnejte rámy jeden po druhém. Po srovnání všech profilových lišt na rámech pevně upevněte spojovací šrouby! Používejte pouze speciální matice se zajišťovacím profilem! 5. Umístěte rám do správné pozice. 6. Všechny šrouby konstrukce upevněte a zkontrolujte. 7. Při instalaci na štěrkovém povrchu zahrňte povrch štěrkem. 8. Postupujte podle popisu Montáž kolektorů (část 3). Strana 15

16 HEAT PIPE V. Obecné pokyny Všechny výztuže rámů jsou staticky kalkulovány ve vztahu k územním podmínkám (výška budovy, množství sněhu, větrné podmínky, výška modulu, atd.). Přípustný materiál pro výztuže musí být vzat ze statického systému. Ujistěte se, že konstrukce unese další tíhu na střeše s ohledem na sníh v oblasti. V upevňovacích bodech mohou s ohledem na sílu větru nastat velmi silné soustředěné síly. Pro kombinaci výztuží s upevnovacími částmi (např. výztuže na šroubech, žlabech atd.) se musí udělat zkouška stability. Zkouška statické stability se musí provést na místě. Střešní konstrukce musí být schopna nést váhu zařízení. Věnujte zvláštní pozornost použití stavebních ochranných podložek pod výztužemi a dbejte, aby žádné kamínky štěrku nezůstaly pod tíhou, která by mohla poškodit střešní krytinu. Montážní sady na střechu nesmí být použity k upevnění žádných jiných střešních nadstaveb. Tyto konstrukce jsou určeny výhradně pro bezpečné upevnění solárních kolektorů. Montážní sady instalujte na střechách s dostatečnou nosností. V případě potřeby přizvěte statika, nebo pokrývače. Strana 16

17 Montážní návod - vakuový trubicový solární kolektor Sunpur 10/2 HP 4. Montáž solárních kolektorů Na zemi 1. Rozbalte první kolektor. 2. Podrobte kolektor externí vizuální prohlídce. Sběrač a trubky mohou být namontovány, pouze pokud jsou neporušené. Proveďte kontrolu vakua v trubicích kolektoru. Pokud je spodní konec trubice stříbrný je v trubici vakuum, pokud je mléčný je trubice poškozená (v trubici je atmosférický tlak). Na střeše 3. Zasuňte a připevněte sběrač. Bezpečně upevněte první válcový šroub hlavy jako doraz v horní profilové liště. Vzdálenost šroubu od hrany vnější profilové lišty by měla být přibližně 10 mm. Zasuňte sběrač do horní profilové lišty z druhé strany. Po nasunutí posledního kolektoru lehce utáhněte druhý válcový šroub hlavy přímo vedle posledního sběrače. 4. Hydraulicky propojte kolektory. Hydraulické připojení kolektorů opatrně otáčejte do kolektoru a dbejte na správnou pozici O-kroužků. Opatrně zasuňte druhý sběrač k prvnímu a zároveň hydraulicky propojte. Po propojení dvou sběračů vsuňte záchytnou svorku na sběrač tak, aby oba žlábky na obou sběračích byly usazeny uvnitř otvoru svorky (svorka spojí sběrače kolektoru). Pokud je kolektorové pole větší než 4 kolektory, musí být použit k hydraulickému propojení kolektorů kompenzátor (flexibilní spojka). Důležité: Při instalaci kompenzátoru upevněte sběrače a fixujte jedním koncovým šroubem na každém sběrači před a za kompenzátor. 5. Zasuňte a zajistěte distanční držák trubic. Bezpečně utáhněte první válcový šroub hlavy ve spodní profilové liště. Vzdálenost od hran vnější profilové lišty by měla být přibližně 10 mm. Po osazení posledního distančního držáku lehce utáhněte druhý válcový šroub vedle posledního držáku. 6. Vložte trubice do sběrače. Promažte těsnění trubice, aby mohly být snadněji vtočeny. Namažte hlavu trubky tepelně vodivou látkou, která je součástí balení, a opatrně zasuňte do otvoru sběrače, otáčejte jím jemně pod přímým úhlem. Po nasazení trubice vytáhněte pojistku na zadní straně sběrače. Potom táhněte trubku dolů přibližně 10 mm do záchytné svorky na zadní straně sběrače, dokud se trubka neukotví a nemůže se uvolnit. Nakonec zaklapněte trubici do distančního držáku. 7. Nasazení spodního víčka. Konce trubek jsou chráněny proti poškození gumovými víčky. Víčka nasaďte na spodní část trubice. 8 Absorbéry v trubicích nasměrujte na jih. Směrujte trubky v jižním směru tak, aby tmavě modrý absorbér směřoval přímo na denní slunce (max. 30 od úrovně povrchu střechy kvůli stínění). Strana 17

18 HEAT PIPE 5. Připojení kolektorů 1. Zasuňte izolovanou vlnovcovou trubku na vstupní (studenou) stranu kolektorového panelu, přiložte oba žlábky a zajistěte svorkami. Zajistěte správné usazení! Veďte druhý konec izolované vlnovcové trubky pod střechu skrz ventilační tašku a připojte na rozvod solárního systému. 2. Zasuňte izolovanou vlnovcovou trubku na výstupní (teplou) stranu kolektoru. Umístěte vlnovcovou trubku s T-částí trubku na pravé straně kolektorových panelů a pevně utáhněte. Veďte druhý konec vlnovcové trubky skrz ventilační tašku pod střechou a připojte na rozvod solárního systému. 3. Vložte kolektorové čidlo Vložte čidlo kolektoru do jímky v T-tvarovce. Čidlo namažte vodivou látkou pro přesné snímání teploty. Zajistěte dobrou izolaci spojení, aby docházelo k co nejnižším teplotním ztrátám. Strana 18

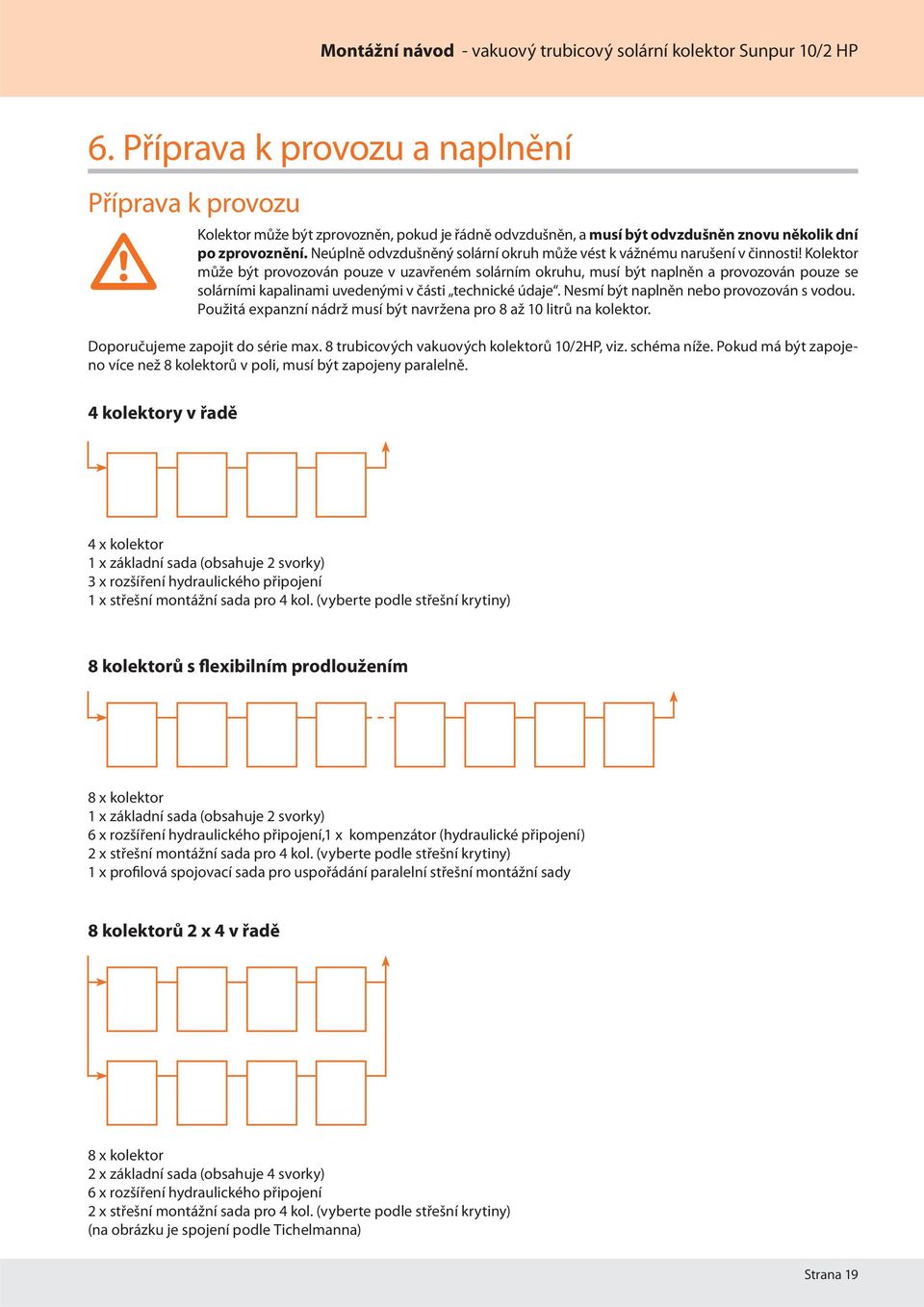

19 Montážní návod - vakuový trubicový solární kolektor Sunpur 10/2 HP 6. Příprava k provozu a naplnění Příprava k provozu Kolektor může být zprovozněn, pokud je řádně odvzdušněn, a musí být odvzdušněn znovu několik dní po zprovoznění. Neúplně odvzdušněný solární okruh může vést k vážnému narušení v činnosti! Kolektor může být provozován pouze v uzavřeném solárním okruhu, musí být naplněn a provozován pouze se solárními kapalinami uvedenými v části technické údaje. Nesmí být naplněn nebo provozován s vodou. Použitá expanzní nádrž musí být navržena pro 8 až 10 litrů na kolektor. Doporučujeme zapojit do série max. 8 trubicových vakuových kolektorů 10/2HP, viz. schéma níže. Pokud má být zapojeno více než 8 kolektorů v poli, musí být zapojeny paralelně. 4 kolektory v řadě 4 x kolektor 1 x základní sada (obsahuje 2 svorky) 3 x rozšíření hydraulického připojení 1 x střešní montážní sada pro 4 kol. (vyberte podle střešní krytiny) 8 kolektorů s flexibilním prodloužením 8 x kolektor 1 x základní sada (obsahuje 2 svorky) 6 x rozšíření hydraulického připojení,1 x kompenzátor (hydraulické připojení) 2 x střešní montážní sada pro 4 kol. (vyberte podle střešní krytiny) 1 x profilová spojovací sada pro uspořádání paralelní střešní montážní sady 8 kolektorů 2 x 4 v řadě 8 x kolektor 2 x základní sada (obsahuje 4 svorky) 6 x rozšíření hydraulického připojení 2 x střešní montážní sada pro 4 kol. (vyberte podle střešní krytiny) (na obrázku je spojení podle Tichelmanna) Strana 19

20 HEAT PIPE Cesta k pojistnému ventilu musí být neuzavíratelná. Pouze tímto způsobem lze zabránit vznikajícímu nepřípustnému vysokému tlaku. Ujistěte se, že pojistný ventil má otvírací tlak maximálně 6 barů. Standardní zabezpečovací systémy na solárních systémech jsou většinou vybaveny pojistnými ventily do 6 barů. Kolektorový systém je obvykle v nečinném stavu velmi horký. Teplota v trubkách může být nad 100 C. Naplnění Vakuovaný trubicový kolektor 10/2 DF může být naplněn pouze neředěnou solární kapalinou G-LS nebo HTL od společnosti Tyforcor nebo Solaren od společnosti Velvana a. s. Při naplnění a zprovoznění zařízení prosím dbejte pokynů uvedených v montážním návodu. Prázdný kolektor může být velmi horký a může se poškodit. Solární okruh tudíž nesmí být naplněn, pokud je kolektor vystaven přímému slunečnímu záření nebo byl krátce na slunci. Přikryjte kolektor nejméně na hodinu, aby se zchladil. Před nastavením zařízení musí být provedena tlaková zkouška a solární okruh musí být plně odvzdušněn. Ruční plnící čerpadla nejsou vhodná, nezbytné je elektrické čerpadlo (min. 800 W. 40 m čerpací výšky). Potřebný plnící tlak je nad 0,5 bar tlaku v expanzní nádrži. Čerpadlo musí být v provozu nejméně 30 minut, aby došlo k řádnému odvzdušnění systému a mělo by být několikrát zapnuto a vypnuto. Systém byl správně odvzdušněn, pokud nejsou ve vracejícím potrubí viditelné žádné bubliny. Po kompletním hydraulickém propojení a naplnění solárního systému proveďte tlakovou zkoušku tlakem 6 barů po dobu 2 hodin. Strana 20

21 Montážní návod - vakuový trubicový solární kolektor Sunpur 10/2 HP 7. Technické údaje Brilon SUNPUR 10/2 HP (10/2000) Rozměry (výška šířka tloušťka) mm Hmotnost kg 25 Celková plocha kolektoru m 2 1,73 Počet trubic ks 10 Průměr trubic mm 56 Čistá absorpční plocha kolektoru m 2 0,93 Vodní obsah l 0,75 Doporučený objemový průtok l/hod Účinnost kolektoru při Ic = 800 W/m 2 % 72,3 Nominální výkon kolektoru při Ic = 1000 [-]/[-] 731 Předpokládaná měrná roční výroba tepla kwh/rok.m Lineární součinitel tepelné ztráty kolektoru a 1 (k 1 ) * W/m 2 K 0,729 Kvadratický součinitel tepelné ztráty kolektoru a 2 (k 2 ) * W/m 2 K 2 0,009 Doporučený pracovní přetlak MPa 0,3 Testovací přetlak MPa 1,05 Připojovací rozměr mm 29 Tlak. ztráta (pro 33% glykol v závisl. na průtoku) mbar/30 l/hod. 10 Maximální klidová teplota C 160 Maximální provozní teplota C 120 Absorptivita (a) % 95 Emisivita (e) % 5 Certifikát DIN/Solar Keymark 2008, 2009 * vztaženo na plochu absorbéru Strana 21

22 HEAT PIPE 8. Podmínky montáže pro vakuové trubicové kolektory Pro sestavení a montáž vakuových trubicových solárních kolektorů společnosti Brilon musí dodavatel montáže dodržovat všechny příslušné zákony a technické předpisy. Informace o rozměrech nebo hydraulickém propojení uvedené v tomto montážním návodu jsou pouze orientační. Zhotovitel je zodpovědný za mechanickou stabilitu a sílu instalovaných stykových spojeních na povrchu stavby, a obzvláště za jejich utěsnění. Okolní teplota kolektoru nesmí být pod 40 C nebo nad +85 C. Po odstranění ochranného balení z částí vyrobených společností Brilon a.s. (kolektorů, střešní montážní sady, spojovací sady), zkontrolujte položky, abyste odhalili nebo vyloučili viditelné poškození. Menší barevné skvrny na plastových komponentech během jejich životnosti neovlivní kvalitu výrobku nebo výkonnost. Doporučení Pojištění budovy nebo pojištění rozbití skla by se mělo vztahovat na kolektorový systém. Montáž by měla být nahlášena pojistiteli. Informujte se o tom u svého pojistného poradce. Strana 22

23 Montážní návod - vakuový trubicový solární kolektor Sunpur 10/2 HP Strana 23
