BH 52 Pozemní stavitelství I

Rozměr: px
Začít zobrazení ze stránky:

Download "BH 52 Pozemní stavitelství I"

Transkript

1 BH 52 Pozemní stavitelství I Vodorovné nosné konstrukce funkční a statické požadavky Monolitické železobetonové stropní konstrukce Prefabrikované železobetonové stropní konstrukce Ing. Lukáš Daněk, Ph.D.

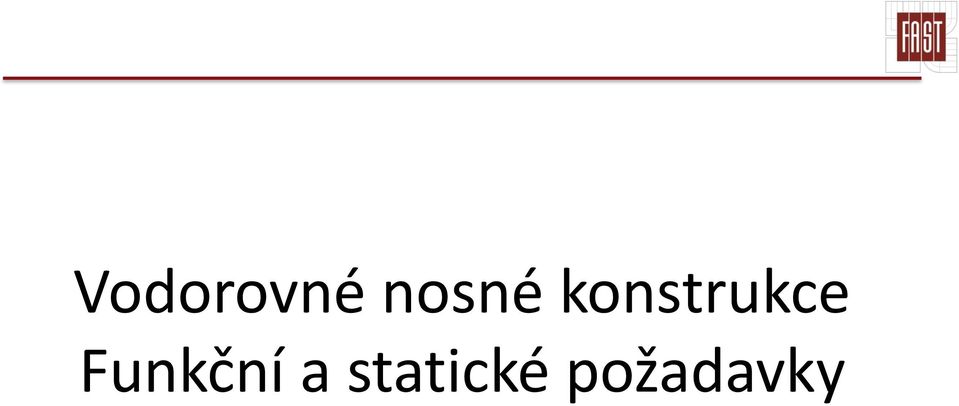

2 Vodorovné nosné konstrukce Funkční a statické požadavky

3 Vodorovné nosné konstrukce - stropy Definice a funkce: - hlavní funkce statická doplněná o funkci zvukově izolační, tepelně izolační, - požadavky na odolnost proti ohni, odolnost proti vlivům prostředí, životnost, požadavky architektonické, - rozdělují prostor budovy ve vertikálním směru na jednotlivá podlaží, - přenášejí veškerá zatížení v těchto podlažích působící do svislých nosných konstrukcí, - zajišťují tuhost a stabilitu celých budov nebo jejich částí. Základní části stropní konstrukce: - nosná část, - doplněná o konstrukci podlahy, případně podhled. Stropy společně se svislými nosnými konstrukcemi určují celkový charakter nosné konstrukce objektu.

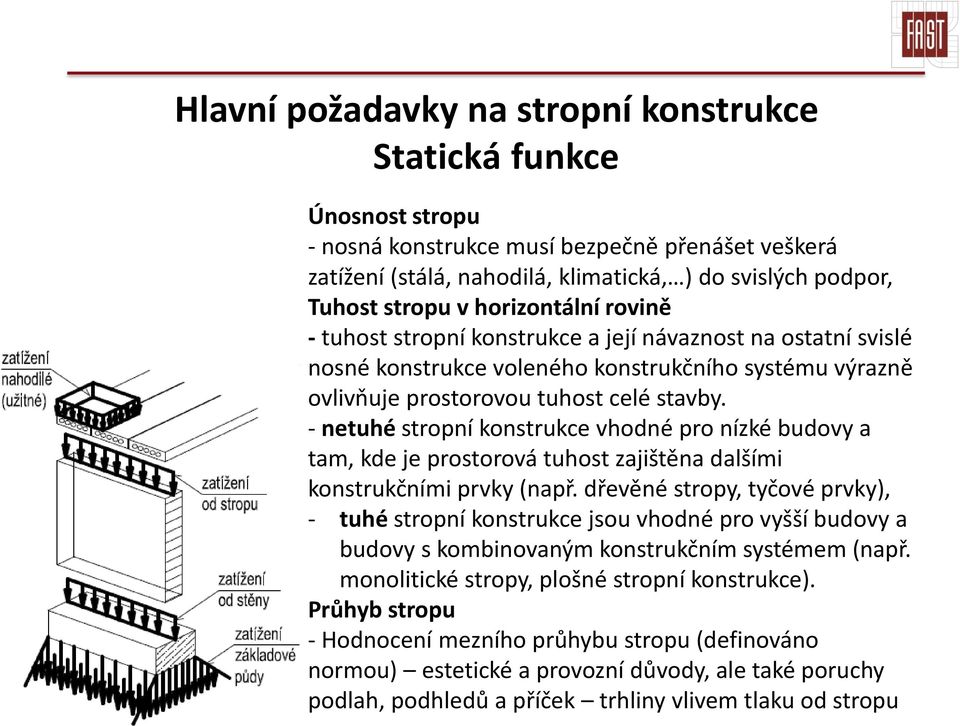

4 Hlavní požadavky na stropní konstrukce Statická funkce Únosnost stropu - nosná konstrukce musí bezpečně přenášet veškerá zatížení (stálá, nahodilá, klimatická, ) do svislých podpor, Tuhost stropu v horizontální rovině - tuhost stropní konstrukce a její návaznost na ostatní svislé nosné konstrukce voleného konstrukčního systému výrazně ovlivňuje prostorovou tuhost celé stavby. - netuhé stropní konstrukce vhodné pro nízké budovy a tam, kde je prostorová tuhost zajištěna dalšími konstrukčními prvky (např. dřevěné stropy, tyčové prvky), - tuhé stropní konstrukce jsou vhodné pro vyšší budovy a budovy s kombinovaným konstrukčním systémem (např. monolitické stropy, plošné stropní konstrukce). Průhyb stropu - Hodnocení mezního průhybu stropu (definováno normou) estetické a provozní důvody, ale také poruchy podlah, podhledů a příček trhliny vlivem tlaku od stropu

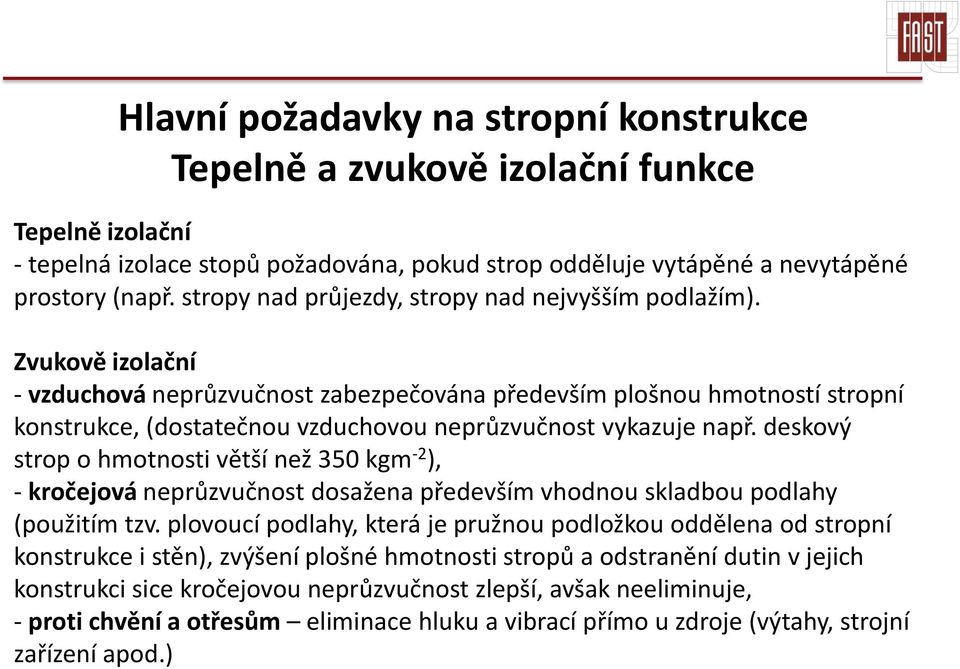

5 Hlavní požadavky na stropní konstrukce Tepelně a zvukově izolační funkce Tepelně izolační - tepelná izolace stopů požadována, pokud strop odděluje vytápěné a nevytápěné prostory (např. stropy nad průjezdy, stropy nad nejvyšším podlažím). Zvukově izolační - vzduchová neprůzvučnost zabezpečována především plošnou hmotností stropní konstrukce, (dostatečnou vzduchovou neprůzvučnost vykazuje např. deskový strop o hmotnosti větší než 350 kgm -2 ), - kročejová neprůzvučnost dosažena především vhodnou skladbou podlahy (použitím tzv. plovoucí podlahy, která je pružnou podložkou oddělena od stropní konstrukce i stěn), zvýšení plošné hmotnosti stropů a odstranění dutin v jejich konstrukci sice kročejovou neprůzvučnost zlepší, avšak neeliminuje, - proti chvění a otřesům eliminace hluku a vibrací přímo u zdroje (výtahy, strojní zařízení apod.)

6 Hlavní požadavky na stropní konstrukce Protipožární funkce Odolnost proti ohni je limitována časem [min], po který stropní konstrukce odolává působení ohně, přičemž v této době: - konstrukce nesmí ztratit únosnost a stabilitu - teplota konstrukce na povrchu, na straně odvrácené od ohně, nesmí být vyšší než 150 C - v konstrukci nesmí dojít ke ztrátě celistvosti, ke vzniku trhlin, kterými by se požár mohl šířit Vysoké nároky na požární odolnost jsou kladeny zejména na stropy schodišť a únikových komunikací. Stropy dělíme: - nehořlavé (A), - nesnadno hořlavé (B), - hořlavé (C).

7 Hlavní požadavky na stropní konstrukce Architektonická funkce - půdorysná variabilita, - estetická funkce, - konstrukční tloušťka stropní konstrukce, Zdroj: Pier Luigi Nervi, Palazzo del Lavoro in Turin, Zdroj: architecturefarm.files.wordpress.com Gatti Wool Factory in Rome, 1951 Zdroj: Pier Luigi Nervi. Orvieto Hangars in Orvieto, Terni, Umbria, Italy, 1935

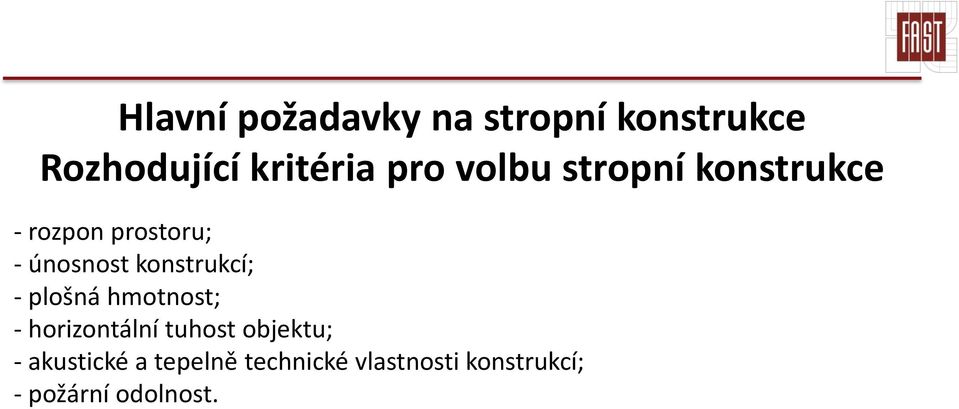

8 Hlavní požadavky na stropní konstrukce Rozhodující kritéria pro volbu stropní konstrukce - rozpon prostoru; - únosnost konstrukcí; - plošná hmotnost; - horizontální tuhost objektu; - akustické a tepelně technické vlastnosti konstrukcí; - požární odolnost.

9 Základní rozdělení stropních konstrukcí Rozdělení stropních konstrukcí dle konstrukčně-statického řešení : - klenbové konstrukce, - deskové (plošné) konstrukce, - nosníkové (prutové) konstrukce. Rozdělení stropních konstrukcí dle konstrukčních a materiálových variant : - klenby, - dřevěné stropy, - keramické stropy, - železobetonové stropy, - železobetonové vložkové stropy, - sklobetonové stropy, - ocelové stropy, - materiálově kombinované stropy (spřažené ocelobetonové stropy).

10 Základní rozdělení stropních konstrukcí Rozdělení stropních konstrukcí dle uložení : vetknuté, částečně vetknuté, prostě podepřené. Rozdělení stropních konstrukcí dle technologie provádění : zděné (klenby), monolitické (monolitické železobetonové stropy), montované (ŽB prefabrikované stropy, ocelové stropy aj.), kombinované (polomontované) (spřažená ŽB deska filigrán aj.)..

11 Princip konstrukčního řešení Klenbové působení Klenba je charakteristická přenášením vnějšího zatížení normálovými silami (obloukovou tlakovou silou). Výslednicová - tlaková čára představuje množinu všech působišť výslednic vnitřních sil podél celé klenby. Zdroj: Hájek, P. Konstrukce pozemních staveb 10

12 Princip konstrukčního řešení Nosníková konstrukce - Nosníková konstrukce může být uložena prostě, vetknutě, spojitě nebo konzolově. - Nosník je k-ční prvek, který přenáší účinky svislého zatížení převážně ohybem. Zdroj: Hájek, P. Konstrukce pozemních staveb 10 Způsob uložení nosníků a charakter jejich deformace Od svislého zatížení Zdroj: Hájek, P. Konstrukce pozemních staveb 10 Vliv podepření a rovnoměrně zatíženého nosníku na jeho namáhání Zdroj: Hájek, P. Konstrukce pozemních staveb 10 Normálové a smykové napětí v obdélníkovém průřezu

13 Princip konstrukčního řešení Desková konstrukce - Jednosměrně pnutá deska podepřená na dvou protilehlých stranách staticky působí obdobně jako nosník. - Desky pnuté ve dvou směrech mají větší únosnost a menší průhyb než jednosměrně pnuté desky. Zdroj: Hájek, P. Konstrukce pozemních staveb 10 Varianty podepření desek Zdroj: Hájek, P. Konstrukce pozemních staveb 10 Napětí v desce Zdroj: Hájek, P. Konstrukce pozemních staveb 10 Deformace desky po obvodě prostě uložené

14 Princip konstrukčního řešení Vyztužení ohýbané konstrukce - V konstrukcí se využívá materiálů o velké pevnosti v tahu (ocel) k přenesení tahových napětí v kombinaci s materiálem vhodným pro přenos tlakových namáhání. Zdroj: Hájek, P. Konstrukce pozemních staveb 10 Teoretický průběh normálového napětí U ohýbaného průřezu z homogenního materiálu Zdroj: Hájek, P. Konstrukce pozemních staveb 10 Teoretický předpoklad rozložení napětí v ŽB Ohýbaném průřezu Zdroj: Hájek, P. Konstrukce pozemních staveb 10 Spolupůsobení ocelové výztuže s betonem

15 Princip konstrukčního řešení Předpětí ohýbané konstrukce - Pro zvětšení únosnosti lze do průřezu vnést předem tlakové napětí (tzv. předpětí), které vytváří v průřezu tzv. tlakovou rezervu a průřez může být i po zatížení z podstatné části nebo zcela tlačen. Zdroj: Hájek, P. Konstrukce pozemních staveb 10 Centrické předpětí nosníku Zdroj: Hájek, P. Konstrukce pozemních staveb 10 Způsoby předpínání prvků

16 Spolupůsobení konstrukčních prvků Princip konstrukčního řešení Zdroj: Hájek, P. Konstrukce pozemních staveb 10 Zdroj: Hájek, P. Konstrukce pozemních staveb 10 Spolupůsobení konstrukčních prvků

17 Monolitické železobetonové stropní konstrukce

18 Monolitické stropní konstrukce Rozdělení dle tvaru: 1) deskové, 2) nosníkové - trámové, - žebrové, - skloželezobetonové stropy. Výhody: tvarová variabilita, vysoká únosnost, odolnost proti ohni. Nevýhody: pracnost, sezónní provádění, mokrý proces, použití bednění, výztuž (dle tvaru i nerovný podhled).

19 Monolitické stropní konstrukce deskové Rozdělení dle způsobu přenosu zatížení, nosnosti nebo vyztužení: - monolitické desky pnuté v jednom směru, - monolitické desky pnuté ve dvou nebo více směrech, - desky po obvodě nepoddajně podepřené - desky lokálně podepřené - desky lokálně podepřené s rovným podhledem - desky s viditelnými hlavicemi hřibové stropy

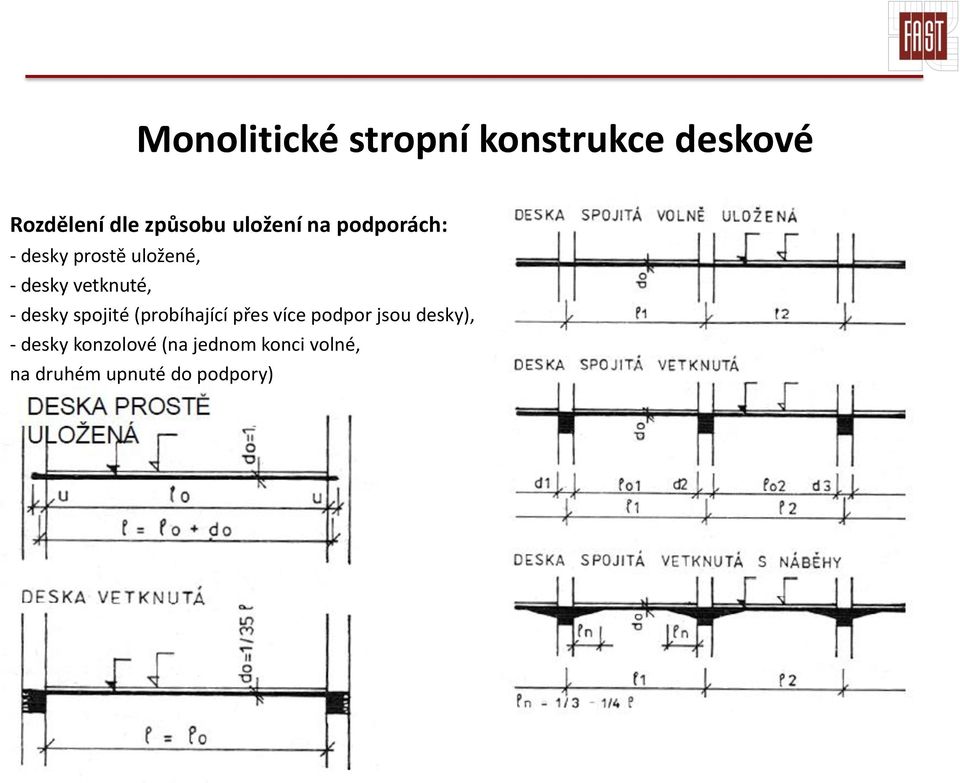

20 Monolitické stropní konstrukce deskové Rozdělení dle způsobu uložení na podporách: - desky prostě uložené, - desky vetknuté, - desky spojité (probíhající přes více podpor jsou desky), - desky konzolové (na jednom konci volné, na druhém upnuté do podpory)

21 Prostě uložená deska jednosměrně vyztužená Prostě podepřená deska d 0 = tloušťka desky d 0 1/25 l až 1/20 l l 0 = světlost rozpětí u = d 0 uložení min. 100 mm l = rozpětí (teoretická vzdálenost pro výpočet) Prostě podepřená spojitá deska d 0 1/35 l až 1/30 l l = rozpětí (vzdálenost středů podpor) Doporučená min. tloušťky desek pro rozpětí: l 1 m 60 mm 1 < l 1,5 m 70 mm l > 1,5 m 80 mm Max. doporučený rozpon: Prosté kloubové uložení Spojitá deska 3 m 4,5 m

22 Vetknutá deska jednosměrně vyztužená Vetknutá deska d 0 = tloušťka desky d 0 1/35 l až 1/30 l l 0 = l světlost rozpětí je stejná jako vzdálenost pro výpočet Vetknutá spojitá deska d 0 1/35 l až 1/30 l náběh 1/4 až 1/3 l d = 1/12 až 1/9 l d 0 = 1/35 l Doporučená min. tloušťky desek pro rozpětí: l 1 m 60 mm 1 < l 1,5 m 70 mm l > 1,5 m 80 mm Max. doporučený rozpon: Vetknutá deska a spojitá deska 4,5-6 m

23 Vetknutá deska konzolově vyložená Konzolově vyložená deska d 0 = tloušťka desky (doporučená min. 60 mm) d 0 1/10 l (přístřešky 1/14 l) l 0 = l světlost rozpětí je stejná jako vzdálenost pro výpočet

24 Monolitické desky pnuté ve dvou směrech Deska prostě podepřená d 0 = tloušťka desky minimální d 0 = 1/75 (l x + l y ) běžné d 0 = 1/35 1/25 l min. l x, l y - teoretické rozpětí desky ve směru x a y L min.. - kratší rozpětí desky Deska vetknutá a spojitá minimální d 0 = 1/105 (l x + l y ) až 1/90 (l x + l y ) běžné d 0 = 1/40 1/45 l min. l x, l y - teoretické rozpětí desky ve směru x a y L min.. - kratší rozpětí desky l x : l y - 1:1 max. 1:2 Max. doporučený rozpon: Prosté uložení Vetknutá deska a spojitá deska 4,5 x 4,5 m až 5 x 5 m 6 x 6 m až 9 x 9 m

25 Monolitické stropní konstrukce deskové Technologický postup provádění

26 Monolitické železobetonové desky lokálně podepřené s rovným podhledem - Železobetonová křížem vyztužená stropní konstrukce se skrytými hlavicemi. - Nejvhodnější čtvercová osnova podpor (sloupů) nebo obdélníková do max. poměru stran 1:1,3. - Rozhodující je posouzení na protlačení. - Pro rozpony do 7 m. - Min. tloušťka desky 160 mm. - d 0 = 1/33 l max - Využití pro technologii tzv. zdvihaných stropů. Schöck BOLE Zdroj: Hájek, P. Konstrukce pozemních staveb 10 Typy ocelových hlavic

27 Monolitické železobetonové desky lokálně podepřené s viditelnými hlavicemi hřibové stropy - Vhodné pro velká zatížení (užitné zatížení nad 10 knm -2 ). - Pro velkou osovou vzdálenost sloupů (nad 7,5 m) - Nevýhodou nerovný podhled, vedení instalací. - Min. tloušťka desky 120 mm. - d 0 = 1/35 ( l max -2/3 c) c. účinná šířka hlavice Zdroj: Hájek, P. Konstrukce pozemních staveb 10

28 Monolitické železobetonové stropy trámové a žebrové - Monolitické železobetonové stropy s trámy v jednom směru - Trámové stropy s viditelnými trámy v jednom směru - Trámové a žebrové stropy s dodatečně provedeným podhledem - Bedničkové stropy - Žebrové stropy vložkové - Monolitické železobetonové stropy s trámy ve dvou směrech nebo více směrech - Kazetové a roštové stropy s viditelnými trámy - Kazetové stropy vložkové s rovným podhledem

29 Monolitické železobetonové stropy s viditelnými trámy, žebry v jednom směru Osová vzdálenost trámů Běžné trámové stropy Běžný žebrový strop Orientační výška trámů: prosté uložení vetknutý, spojitý trám Průvlak, značně zatížený trám a= 1,2 3,0 m a= 0,6 1,2 m h = 1/10 1/17 l h = 1/15 1/20 l h = 1/12 1/8 l Orientační šířka trámů, žeber: šířka trámu b = 1/3 1/2 h (žebro mm) Teoretické rozpětí: Prosté podepření l = 1,05 l 0 Vetknutí l = l 0 Spojitý trám l = lo + 2 x 1/2 b Zdroj: Hájek, P. Konstrukce pozemních staveb 10 Min. tl. desky: Max. doporučený rozpon: Běžný trámový strop h s = 1/10 h 6 7 m

30 Monolitické železobetonové stropy trámové a žebrové s dodatečně provedeným podhledem - Zpravidla strop s žebry v menších osových vzdálenostech do 1 m. - Dříve nosná část podhledu tvořena podbitím na latích připevněných na žebra. - Omítka se prováděla na rákos, později na keramidové nebo rabicové pletivo. - V současné době je možné podhled systémovým řešením sádrokartonových podhledů. Zdroj: Knauf Zdroj: Knauf

31 Monolitické železobetonové stropy bedničkové - Žebrové stropy s podhledovou vyztuženou betonovou deskou monoliticky spojenou s vlastní konstrukcí stropu. - Mohou tvořit žebra ve dvou směrech kazetové stropy - Tloušťka podhledové desky cca mm. - Tloušťka horní desky cca mm. - Materiál bedniček dřevo, plast - Vhodné pro větší rozpětí. Větší tuhost a menší průhyb. Zdroj: BAMTEC BEEPLATE

32 Monolitické železobetonové stropy bedničkové Desky s trvale zabudovanými vylehčujícími prvky - systém s plastovými prvky z recyklovaného plastu, - systém cobiax - základním prvkem plastové koule, které jsou pro jednodušší montáž a přepravu osazeny v příhradové kleci z výztuže.

33 Monolitické železobetonové stropy žebrové vložkové Pro vytvoření ztraceného bednění se používá lehkých výplňových prvků (keramika, pórobeton, prvky z cementotřískových desek (VELOX), z plastu, EPS. Výhody: - jednodušší bednění, - rovný podhled, - relativně malá plošná hmotnost, - vysoká únosnost, nižší spotřeba oceli a betonu, - lepší tepelně izolační vlastnosti. Zdroj: Hájek, P. Konstrukce pozemních staveb 10 Nevýhody: - větší pracnost. Zdroj: Stropní systém MEDMAX

34 Monolitické železobetonové stropy žebrové vložkové Maximální doporučené rozpony: Osová vzdálenost žeber: 6 7 m 0,3 0,75 m Orientační výška žeber: malá zatížení velká zatížení h = 1/30 1/25 l h = 1/25 1/20 l Orientační šířka žeber: mm Zdroj: Stropní systém MEDMAX

35 Monolitické železobetonové stropy s trámy (žebry) ve dvou nebo více směrech (kazetové a roštové) - Stropy mají velkou únosnost a menší průhyb pro velké zatížení a velké rozpony (až 12 x 12 m). - Vzdálenost žeber kazetového stropu mm - Stropy se žebry ve větší vzdálenosti, mezi kterými je pnutá křížem vyztužená deska se označují jako roštové stropy. Dělíme na : - Kazetové a roštové stropy s viditelnými trámy - Kazetové stropy vložkové s rovným podhledem

36 Sklobetonové stropy Jedná se o transparentní železobetonovou monolitickou konstrukci se skleněnými výplněmi kazet mezi žebírky železobetonového roštu. Použití pro horní osvětlení rozptýleným světlem. Konstrukce sklobetonového stropu: - Nosná část tvořena ŽB žebírky mezi skleněnými tvarovkami orientovanými ve dvou na sebe kolmých směrech. - Poměr stran max. 1:1,5 - Šířka žebírek mm - Výška žebírek: - deskové sklobetonové stropy cca = výšce tvarovky - žebírková konstrukce výška větší než výška tvarovky Zdroj:

37 Sklobetonové stropy - Vzdálenost žebírek dle typu použitých tvarovek 150 x 150 mm až 250 x 250 mm. - Strop musí být v uložení oddilatován od svislé konstrukce. - V podélném směru po max. 5 m rozdělit dilatační spárou. - Skleněné tvarovky duté nebo plné Zdroj: -Luxfera BG 191 Clearview 190 x 190 x 100 mm Zdroj: Hájek, P. Konstrukce pozemních staveb 10 Zdroj: -Luxfera R117 Clearview 117 x 60 mm

38 Prefabrikované železobetonové stropní konstrukce

39 Prefabrikované železobetonové stropní konstrukce Výhody : - rychlá a snadná montáž, - zkrácení doby výstavby, - menší pracnost na stavbě, - nižší vliv počasí a zimního období, - úspora materiálu (především bednění), - menší plošná hmotnost u vylehčovaných panelů dutinami, - po montáži je strop ihned únosný, - u předpínaných prvků možnost realizace stropů o větších rozponech a únosnosti. Nevýhody: - nákladná doprava, - nesnadná manipulace na stavbě, - Omezená variabilita návrhu.

40 Prefabrikované železobetonové stropní konstrukce ze železobetonových povalů - Různé průřezy (výška mm, šířka mm). - Poměrně pracná montáž. - Dnes se nepoužívají. Zdroj: Hájek, P. Konstrukce pozemních staveb 10 Typy železobetonových povalů

41 Prefabrikované železobetonové stropní konstrukce deskové - prefabrikované ŽB stropní desky pro rozpětí do 3m - skladebná délka mm - skladebná šířka 300mm - uložení min 100mm - základní průřezy obdélník/lichoběžník, plné/vylehčené dutinami, - desky se ukládají do lože cementové malty nebo na věnec, - styčné spáry zalít betonem, - otvory možno prosekat v místech dutin po dohodě s výrobcem, - desky vybaveny oky pro manipulaci jeřábem

42 Prefabrikované železobetonové stropní konstrukce deskové Prefa Brno Stropní desky plné h=65, 90 mm (PZD) - délka mm - šířka 290 mm - uložení min. 65 mm (MC) Stropní desky vylehčené h=90 mm (PZD) - délka mm - šířka 290 mm - uložení min. 140mm (MC) Stropní desky vylehčené h=140 mm (PZD) - délka mm - šířka 290 mm - uložení min. 140mm (MC) Zdroj: Hájek, P. Konstrukce pozemních staveb 10

43 Prefabrikované železobetonové stropní konstrukce deskové Prefa Žatec Stropní desky plné h=80 mm - délka mm - šířka 290 mm Stropní desky vylehčené h=100 mm - délka mm - šířka 590 mm

44 Prefabrikované železobetonové stropní konstrukce panelové - velkoplošné dílce, - průřez ovlivněn rozpětím, zatížením, použitými materiály, - výroba ze ŽB, předpjatého betonu, - průřez plný, dutinový, žebrový, TT, - uložení do cementové malty, - zalití styčných spár betonem, - otvory možno prosekat v místech dutin po dohodě s výrobcem, - nesmí být použity v obrácené poloze (výztuž). Rozdělení panelových stropů: - Plné železobetonové panely - Železobetonové panely vylehčené - Železobetonové panely dutinové - Železobetonové panely vylehčené keramickými vložkami - Panely z předpjatého betonu - Dutinové předpjaté panely - Žebrové předpjaté panely

45 Prefabrikované železobetonové stropní konstrukce panelové Prefa Brno Stropní panely vylehčené h = 140 mm (PZD) - délka mm - šířka 590, 1190 mm - uložení min. 140 mm (MC) - hmotnost kg

46 Prefabrikované železobetonové stropní konstrukce panelové Prefa Žatec Stropní panely plné h = 160 mm (PZD) - délka mm - šířka 1200 mm - uložení min. 140 mm (MC) - hmotnost kg

47 Prefabrikované železobetonové stropní konstrukce panelové Prefa Žatec Stropní panely dutinové h = 250 mm (PZD) - délka do 5980 mm - šířka 1180, 585 mm - uložení min. 100 mm (MC) - hmotnost kg - prostupy v panelech na šířku dutin (150 mm) do 1/3 od podpory nutno posoudit statikem

48 Prefabrikované železobetonové předpjaté stropní panely Prefa Brno- SPIROLL - šířka 1190 mm - uložení min mm (MC) - prostupy v panelech v dutinách - konzoly pro vyložení max.1100 mm - římsy vyložení max. 400 mm - možné šikmé řezy do délky 2400 mm - podélné řezy (max. polovina dutiny) - zmonolitnění stropu (zálivka, výztuž) výška 160 mm výška 200 mm výška 250 mm výška 265 mm výška 320 mm výška 400 mm délka mm (po 10 mm) délka mm (po 10 mm) délka mm (po 10 mm) délka mm (po 10 mm) délka mm (po 10 mm) délka mm (po 10 mm)

49 Prefabrikované železobetonové předpjaté stropní panely Dywidag Prefa (Consolis CZ) SPIROLL a PARTEK - šířka 1196 mm - uložení min mm (MC) - prostupy v panelech v dutinách - konzoly pro vyložení max.1100 mm - římsy vyložení max. 400 mm - možné šikmé řezy do délky 2400 mm - podélné řezy (max. polovina dutiny) - zmonolitnění stropu (zálivka, výztuž) výška 150 mm délka mm výška 200 mm délka mm výška 250 mm délka mm výška 265 mm délka mm výška 320 mm délka mm výška 400 mm délka mm výška 500 mm délka mm Zdroj: Dywidag Prefa

50 Prefabrikované železobetonové předpjaté stropní panely Dywidag Prefa (Consolis CZ)

51 Prefabrikované železobetonové předpjaté stropní panely Dywidag Prefa (Consolis CZ) SPIROLL a PARTEK rozměrová tolerance - Délka panelu L= ± 15mm nebo ± L/ Šířka panelu - dolní b= + 4 mm - 6mm - Šířka panelu - horní ± 15 mm - Šířka zúženého panelu ± 15 mm - Tloušťka panelu h= + 10 mm - 5mm nebo ± h/40 - Pravoúhlost konců p= ± 10mm - Vzepětí Δd= max. L/300 - Rovinatost povrchu y do 15 mm - Poloha otvorů - v čerstvém betonu t1, t2, t3 ± 50mm - Poloha otvorů - v zatvrdlém betonu t1, t2, t3 ± 15 mm - Vlasové trhliny max. šíře 0,2mm Zdroj: Dywidag Prefa

52 Prefabrikované železobetonové předpjaté stropní panely Dywidag Prefa (Consolis CZ) Výměna Zdroj: Dywidag Prefa

53 Prefabrikované železobetonové předpjaté stropní panely Dywidag Prefa (Consolis CZ) Standardní šířky zúžených panelů (příklad HCE 200) Zdroj: Dywidag Prefa

54 Prefabrikované železobetonové předpjaté stropní panely Dywidag Prefa (Consolis CZ) Detail uložení Zdroj: Dywidag Prefa

55 Prefabrikované železobetonové předpjaté stropní panely Dywidag Prefa (Consolis CZ) Dobetonávka Zdroj: Dywidag Prefa

56 Řešení balkónů Prefabrikované železobetonové předpjaté stropní panely Dywidag Prefa Zdroj: Dywidag Prefa

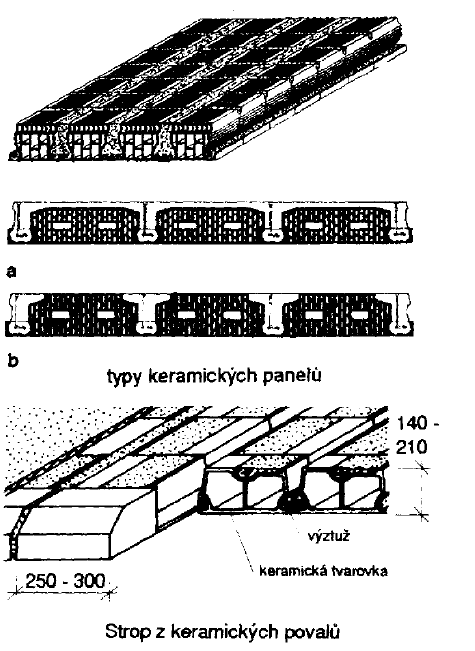

57 Prefabrikované železobetonové panely vylehčené keramickými vložkami - pro rozpony do 6,0 m - tloušťka panelu mm - Šířka panelu mm - Panely šířek 250, 300 mm keramické povaly Zdroj: Hájek, P. Konstrukce pozemních staveb 10

58 Prefabrikované železobetonové panely vylehčené keramickými vložkami - HELUZ - Délka mm - tloušťka panelu 230 mm - Šířka panelu 600, 700, 900, 1000, 1200 mm - min. uložení 115 mm (125 mm) - uložení z boku se doporučuje 25 mm (max. do 50 mm)

59 Prefabrikované železobetonové panely vylehčené keramickými vložkami - HELUZ - možnost zkosení panelu

60 Prefabrikované železobetonové panely vylehčené keramickými vložkami - HELUZ - Balkónové panely vyložení max mm

61 Prefabrikované železobetonové stropní konstrukce z předpjatých žebrových panelů - vhodné pro velké rozpony až 30 m a velké zatížení - použití pro průmyslové objekty - tvar TT nebo U - výška žeber 300, 450, 600, 750 mm - šířka panelu mm - tuhost se zajišťuje svařením stykových destiček Zdroj: Matoušková, Pozemní stavitelství I

62 Prefabrikované železobetonové stropní konstrukce z předpjatých žebrových panelů VCES a.s. - délka max. 9,5 m (h=440 mm), max. 15,0 m (h=590 mm) - použití pro průmyslové objekty - tvar TT nebo U - výška 440, 590 mm - šířka panelu 2300, 3300 mm - Uložení na pryžová ložiska Zdroj: VCES a.s.

63 Prefabrikovaný panelový strop YTONG - pórobetonové prefabrikované vyztužené panely - podélné plochy pero/drážka, zalévací drážka - délka mm - výška 150, 200, 240 mm - šířka panelu mm - uložení min. 100 mm (ocelové konstrukce 50 mm),min. 1/80 rozpětí - dílce se vyrábí na míru dle požadavků zákazníka
