Pozemní stavitelství II. Stropní konstrukce 1. Zpracoval: Filip Čmiel, Ing.

Transkript

1 Pozemní stavitelství II. Stropní konstrukce 1 Zpracoval: Filip Čmiel, Ing.

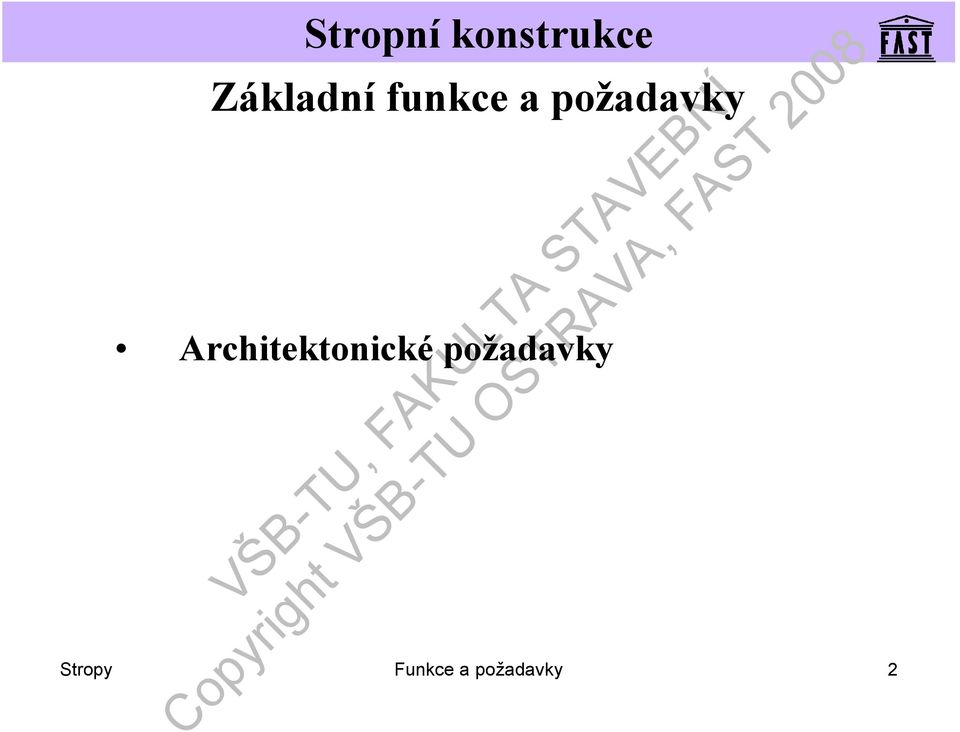

2 Základnífunkce a požadavky Architektonicképožadavky Stropy Funkce a požadavky 2

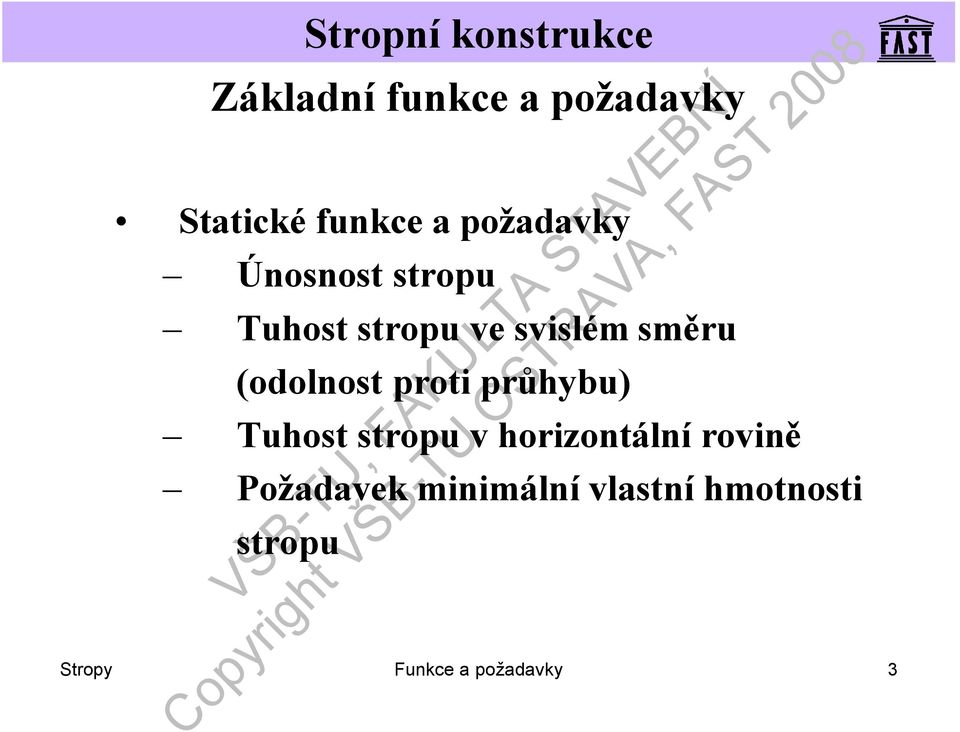

3 Základnífunkce a požadavky Statické funkce a požadavky Únosnost stropu Tuhost stropu ve svislém směru (odolnost proti průhybu) Tuhost stropu v horizontální rovině Požadavek minimálnívlastní hmotnosti stropu Stropy Funkce a požadavky 3

4 Základnífunkce a požadavky Protipožární funkce a požadavky Stropy Funkce a požadavky 4

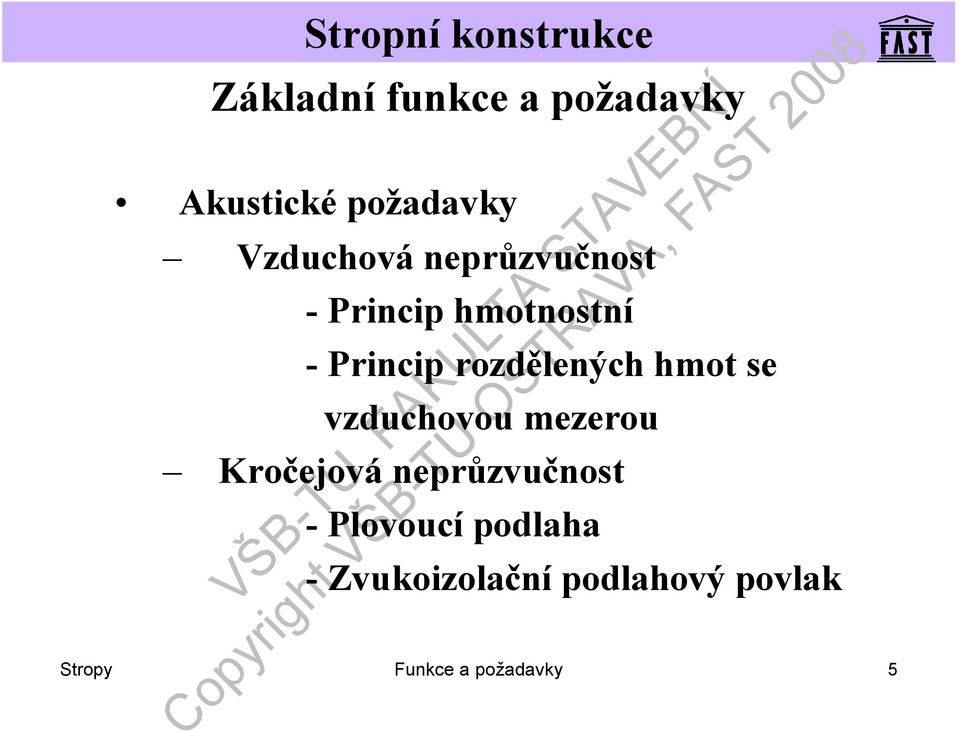

5 Základnífunkce a požadavky Akustické požadavky Vzduchová neprůzvučnost -Princip hmotnostní -Princip rozdělených hmot se vzduchovou mezerou Kročejová neprůzvučnost -Plovoucí podlaha -Zvukoizolační podlahový povlak Stropy Funkce a požadavky 5

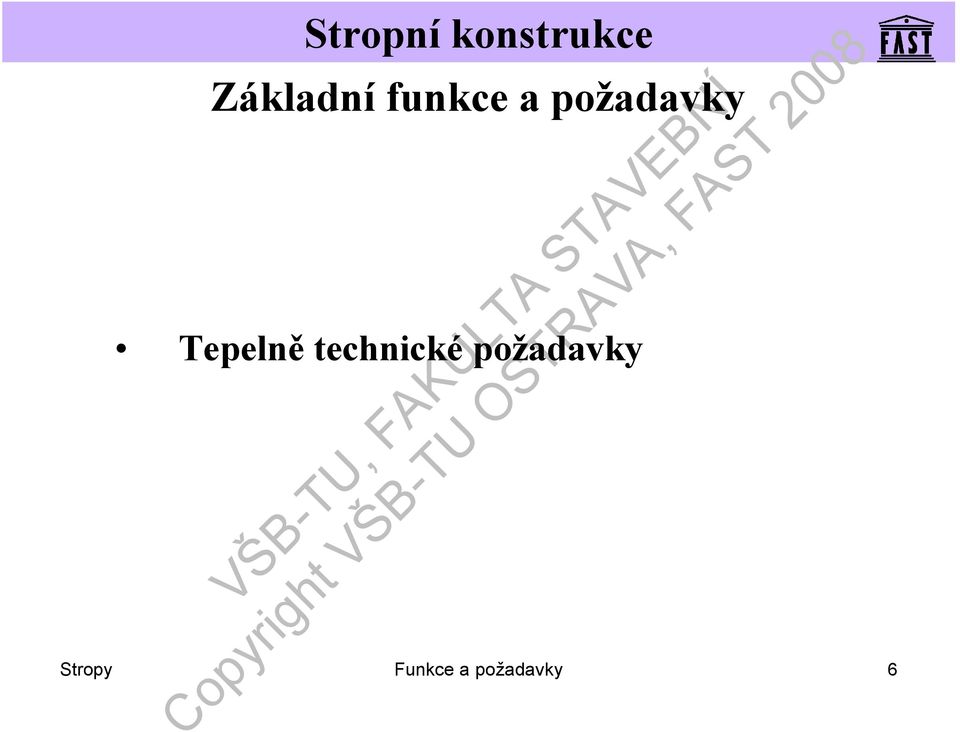

6 Základnífunkce a požadavky Tepelně technické požadavky Stropy Funkce a požadavky 6

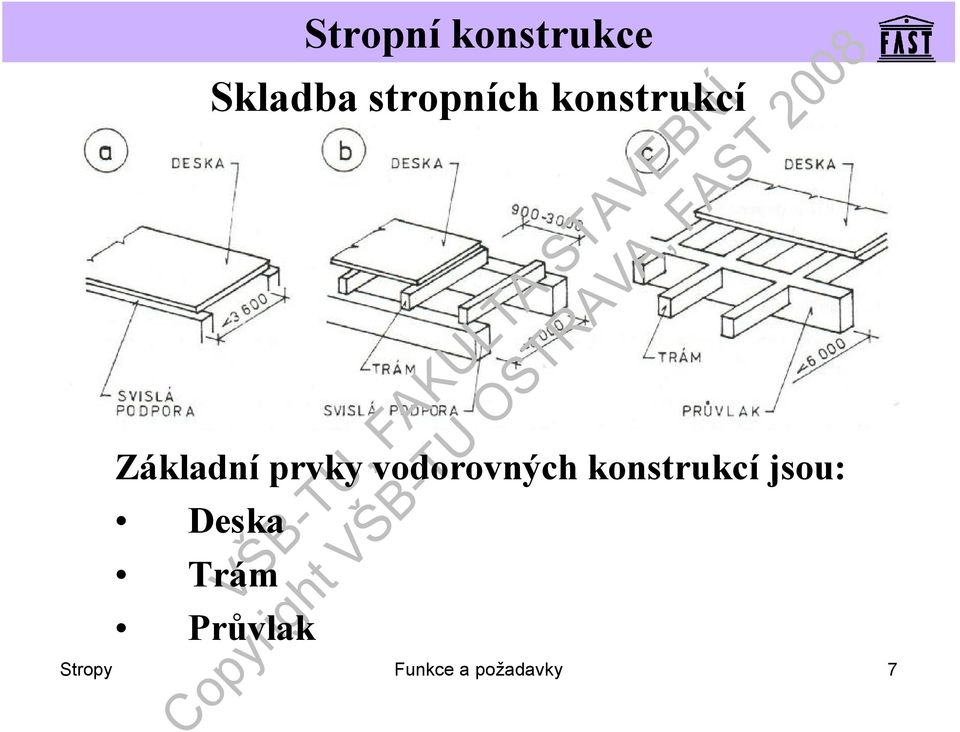

7 Základní prvky vodorovných konstrukcí jsou: Deska Trám Skladba stropních konstrukcí Průvlak Stropy Funkce a požadavky 7

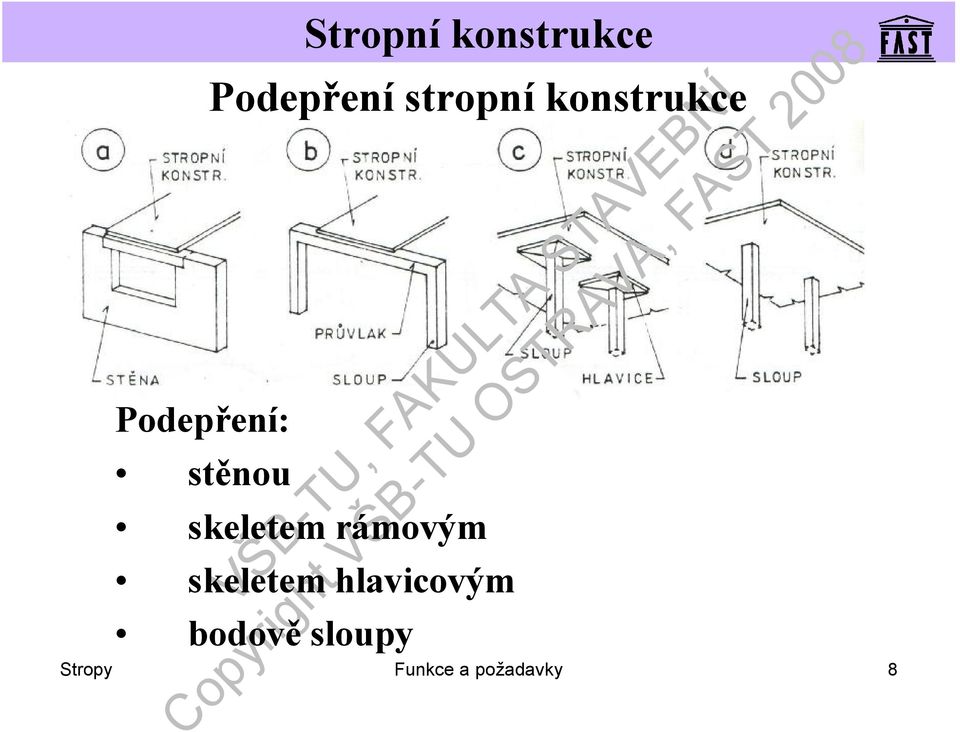

8 Podepření: stěnou Stropníkonstrukce Podepřenístropníkonstrukce skeletem rámovým skeletem hlavicovým bodově sloupy Stropy Funkce a požadavky 8

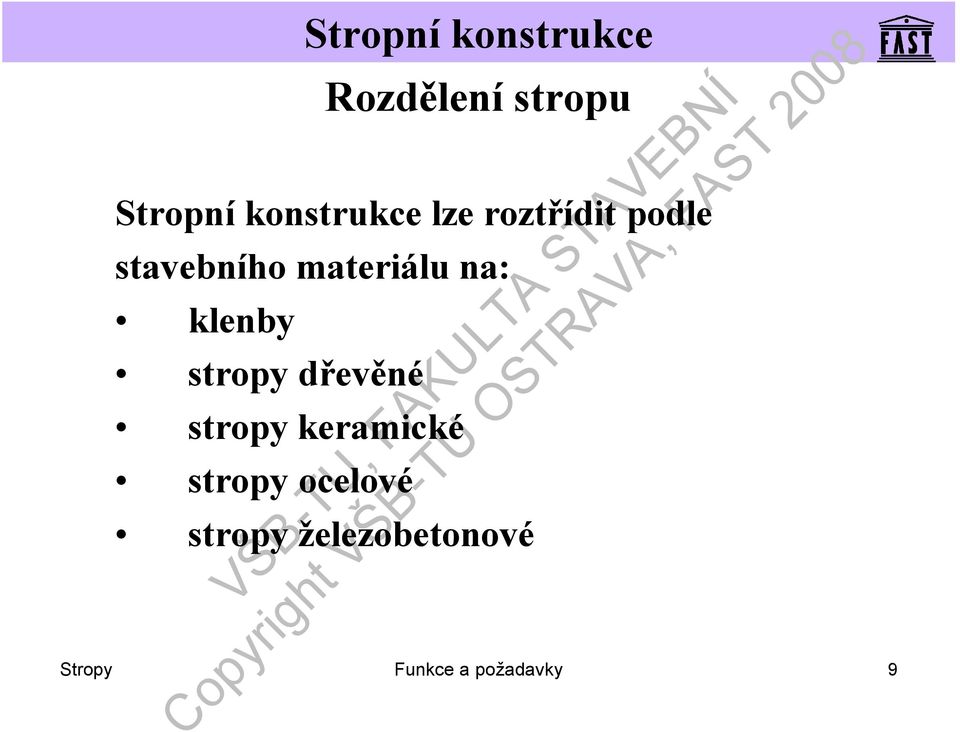

9 Stropní konstrukce lze roztřídit podle stavebního materiálu na: klenby stropy dřevěné stropy keramické stropy ocelové Rozdělenístropu stropy železobetonové Stropy Funkce a požadavky 9

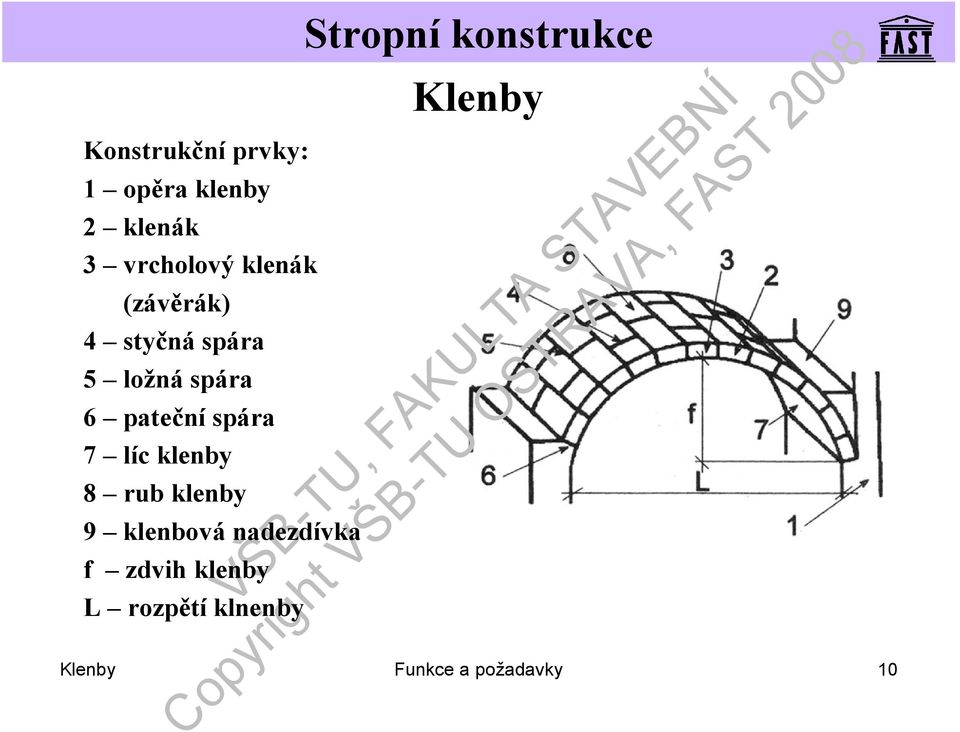

10 Konstrukční prvky: 1 opěra klenby 2 klenák 3 vrcholový klenák (závěrák) 4 styčná spára 5 ložná spára 6 pateční spára 7 líc klenby 8 rub klenby 9 klenbová nadezdívka f zdvih klenby L rozpětí klnenby Stropníkonstrukce Klenby Klenby Funkce a požadavky 10

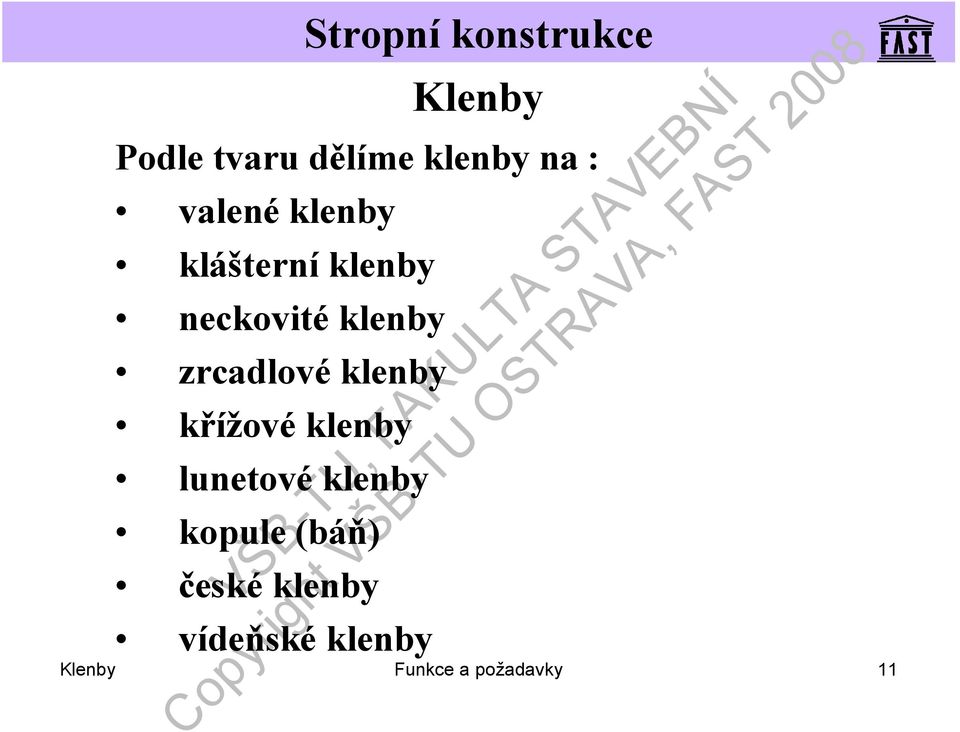

11 Podle tvaru dělíme klenby na : valenéklenby klášterní klenby neckovité klenby zrcadlovéklenby křížové klenby lunetové klenby kopule (báň) české klenby vídeňské klenby Klenby Klenby Funkce a požadavky 11

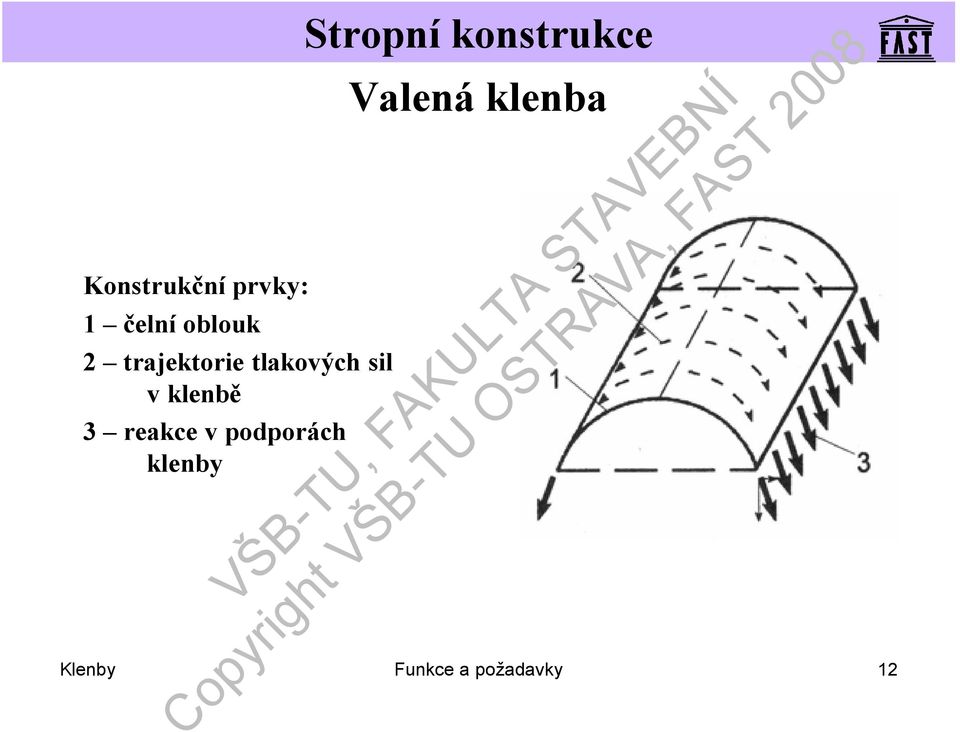

12 Konstrukční prvky: 1 čelní oblouk 2 trajektorie tlakových sil v klenbě 3 reakce v podporách klenby Stropníkonstrukce Valená klenba Klenby Funkce a požadavky 12

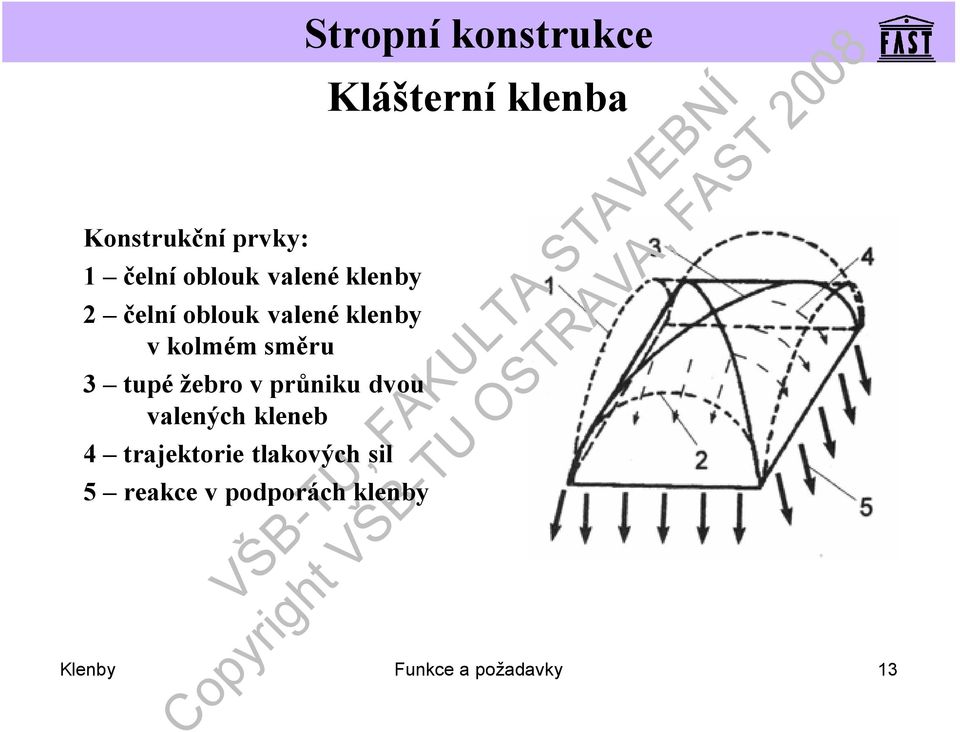

13 Konstrukční prvky: 1 čelní oblouk valené klenby 2 čelní oblouk valené klenby vkolmém směru 3 tupé žebro v průniku dvou valených kleneb 4 trajektorie tlakových sil 5 reakce v podporách klenby Stropníkonstrukce Klášterní klenba Klenby Funkce a požadavky 13

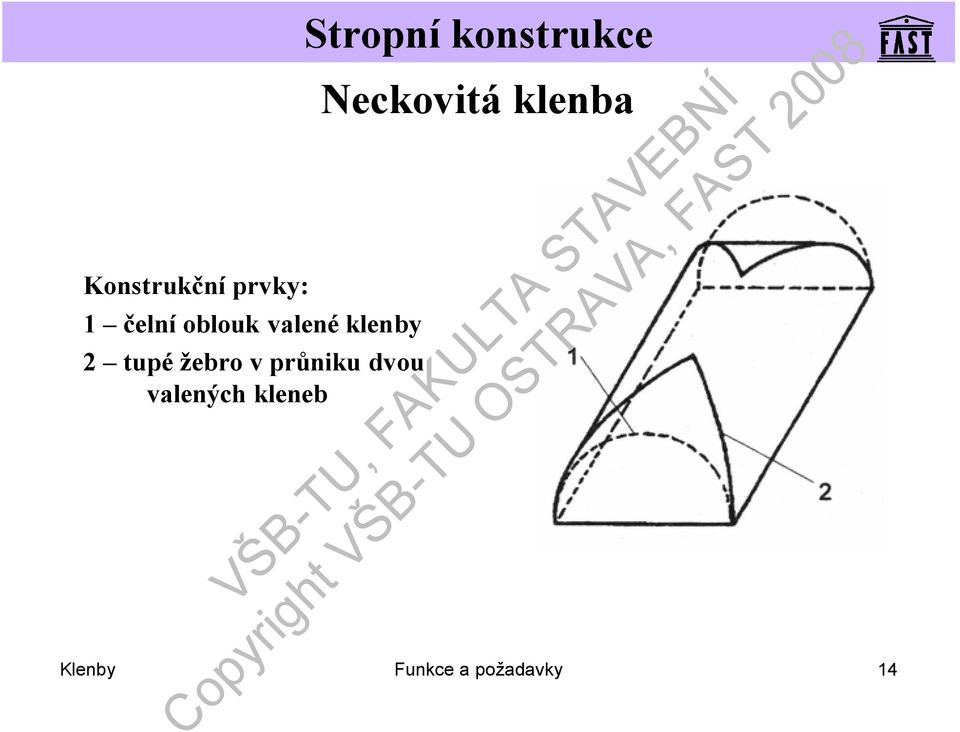

14 Konstrukční prvky: 1 čelní oblouk valené klenby 2 tupé žebro v průniku dvou valených kleneb Stropníkonstrukce Neckovitá klenba Klenby Funkce a požadavky 14

15 Konstrukční prvky: 1 zrcadlo 2 vouta 3 tupé žebro v průniku dvou valených kleneb Stropníkonstrukce Zrcadlováklenba Klenby Funkce a požadavky 15

16 Konstrukční prvky: 1 čelní oblouk valené klenby 2 čelní oblouk valené klenby vkolmém směru 3 ostrá žebra v průniku dvou valených kleneb 4 prsa kleneb 5 trajektorie tlakových sil 6 lokálníreakce v podporách klenby Stropníkonstrukce Křížová klenba Klenby Funkce a požadavky 16

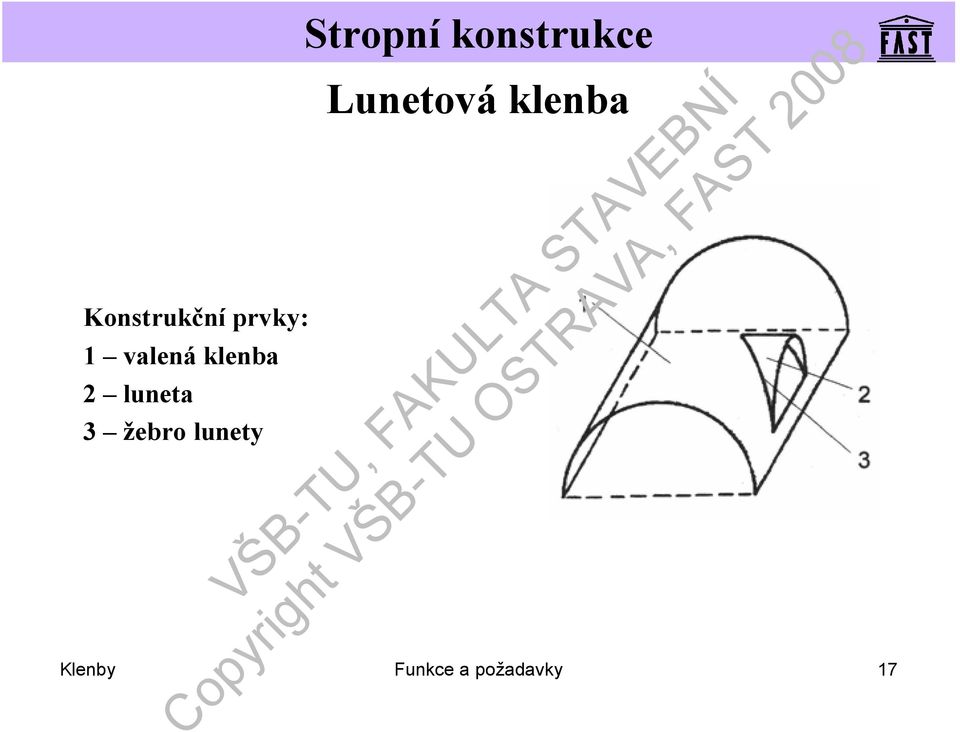

17 Konstrukční prvky: 1 valená klenba 2 luneta 3 žebro lunety Stropníkonstrukce Lunetová klenba Klenby Funkce a požadavky 17

18 Konstrukční prvky: 1 cíp (pendativ) 2 tambur 3 kopule (báň) 4 lucerna Stropníkonstrukce Kopule (báň) Klenby Funkce a požadavky 18

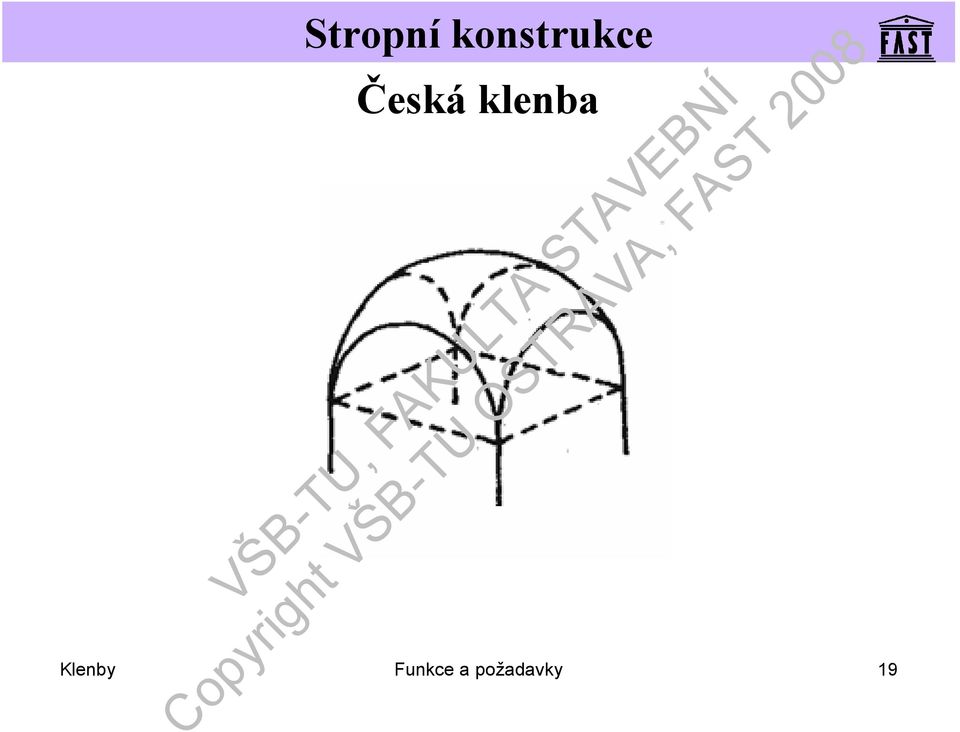

19 Česká klenba Klenby Funkce a požadavky 19

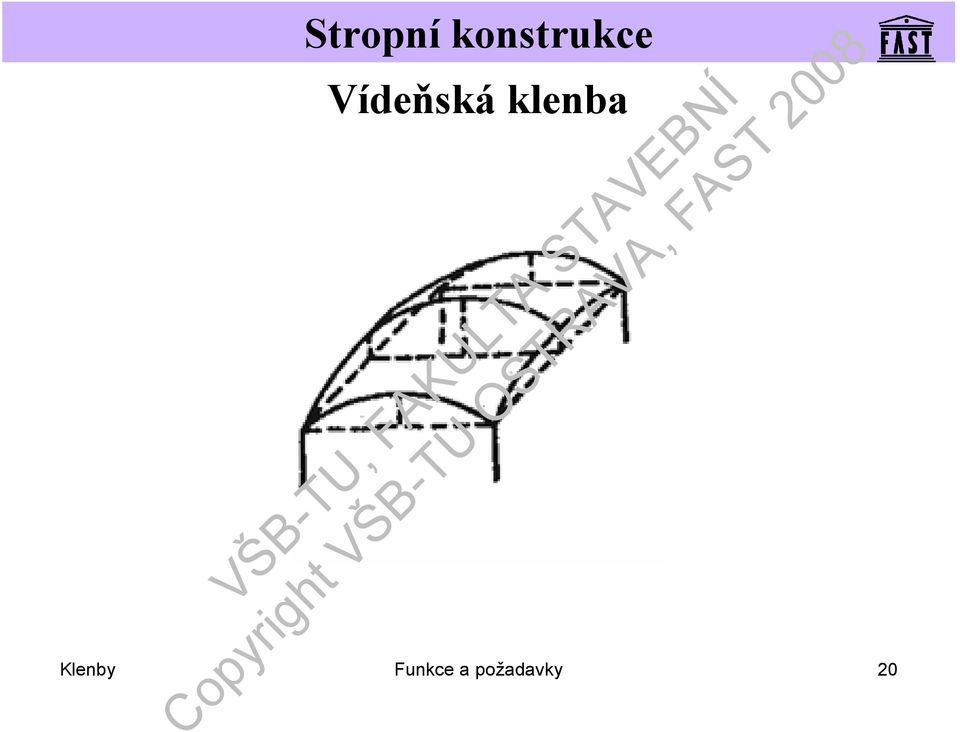

20 Vídeňská klenba Klenby Funkce a požadavky 20

21 Podle konstrukčního řešení dělíme stropy na: Povalové Trámové Jednoduchý trámový strop s viditelnými trámy Jednoduchý strop sviditelnými trámy se záklopem a násypem Kazetový strop Trámový strop s omítnutým podhledem a násypem Trámový strop se zapuštěným záklopem Trámový strop s rákosníky Fošnové Dřevěné stropy Dřevěné stropy Funkce a požadavky 21

22 Konstrukční prvky: 1 dřevěné povaly 2 ocelové skoby Stropníkonstrukce Stropy povalové Dřevěné stropy Funkce a požadavky 22

23 Jednoduchý trámový strop s viditelnými trámy Konstrukční prvky: 1 fošny, 2 trám, 3 - podlahová lišta, 4 - podkladníprkno, 5 - trámová klešť Dřevěné stropy Funkce a požadavky 23

24 Jednoduchý trámový strop sviditelnými trámy Konstrukční prvky: 1 průvlak 2 sedlo 3 svorník 4 hmoždík 5 pásek 6 sloupek Dřevěné stropy Funkce a požadavky 24

25 Jednoduchý strop sviditelnými trámy se záklopem a násypem Konstrukční prvky: 1 prkenná podlaha, 2 polštáře, 3 násyp, 4 záklop, 5 trám, 6 podlahová lišta, 7 podkladní prkno, 8 - trámová klešť Dřevěné stropy Funkce a požadavky 25

26 Kazetový strop Dřevěné stropy Funkce a požadavky 26

27 Trámový strop somítnutým podhledem a násypem polospalný strop Konstrukční prvky: 1 vlýsková podlaha, 2 hrubá podlaha, 3 polštáře, 4 násyp, 5 záklop, 6 trám, 7 podbití, 8 omítka, 9 podlahová lišta, 10 - trámová klešť, 11 - podkladníprkno Dřevěné stropy Funkce a požadavky 27

28 Konstrukční prvky: 1 trám 2 podbití 3 omítka 4 impregnované zhlaví trámu 5 impregn. dřevěná podložka 6 polštář 7 hrubá podlaha 8 čistá podlaha 9 násyp Stropníkonstrukce Uloženítrámu Dřevěné stropy Funkce a požadavky 28

29 Uloženípříček Uloženípříček a jejich podporovánístropní konstrukcí a půlcihelná příčka procházídřevěným stropem b -půlcihelná příčka je podporována ocelovým nosníkem Dřevěné stropy Funkce a požadavky 29

30 Uloženípříček Uložení příček a jejich podporování stropní konstrukcí c - půlcihelná příčka je podporována ŽB nosníkem, d - čtvrcihelná příčka je položena na fošnu spočívající na záklopu dřevěného stropu Dřevěné stropy Funkce a požadavky 30

31 Konstrukční prvky: 1 výměna 2 trám 3 komínový průduch Stropníkonstrukce Výměna u komínu Dřevěné stropy Funkce a požadavky 31

32 Konstrukční prvky: 1 -normálnístropní trám 2 - zkrácený stropní trám 3 - trámová výměna Stropníkonstrukce Výměna u komínu Dřevěné stropy Funkce a požadavky 32

33 Trámový strop se zapuštěným záklopem Konstrukční prvky: 1 vlýsková podlaha, 2 hrubá podlaha, 3 polštáře, 4 násyp, 5 záklop, 6 trám, 7 podbití, 8 omítka, 9 podlahová lišta, 10 -trámová klešť, 11 -podkladníprkno Dřevěné stropy Funkce a požadavky 33

34 Trámový strop s rákosníky Konstrukční prvky: 1 vlýsková podlaha, 2 hrubá podlaha, 3 polštáře, 4 násyp, 5 záklop, 6 trám, 7 -rákosník, 8 podbití, 9 omítka, 10 podlahová lišta, 11 -trámová klešť, 12 -podkladníprkno Dřevěné stropy Funkce a požadavky 34
