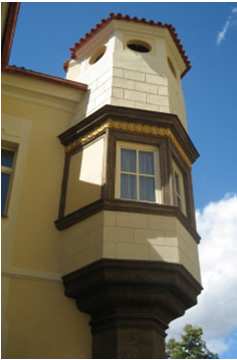

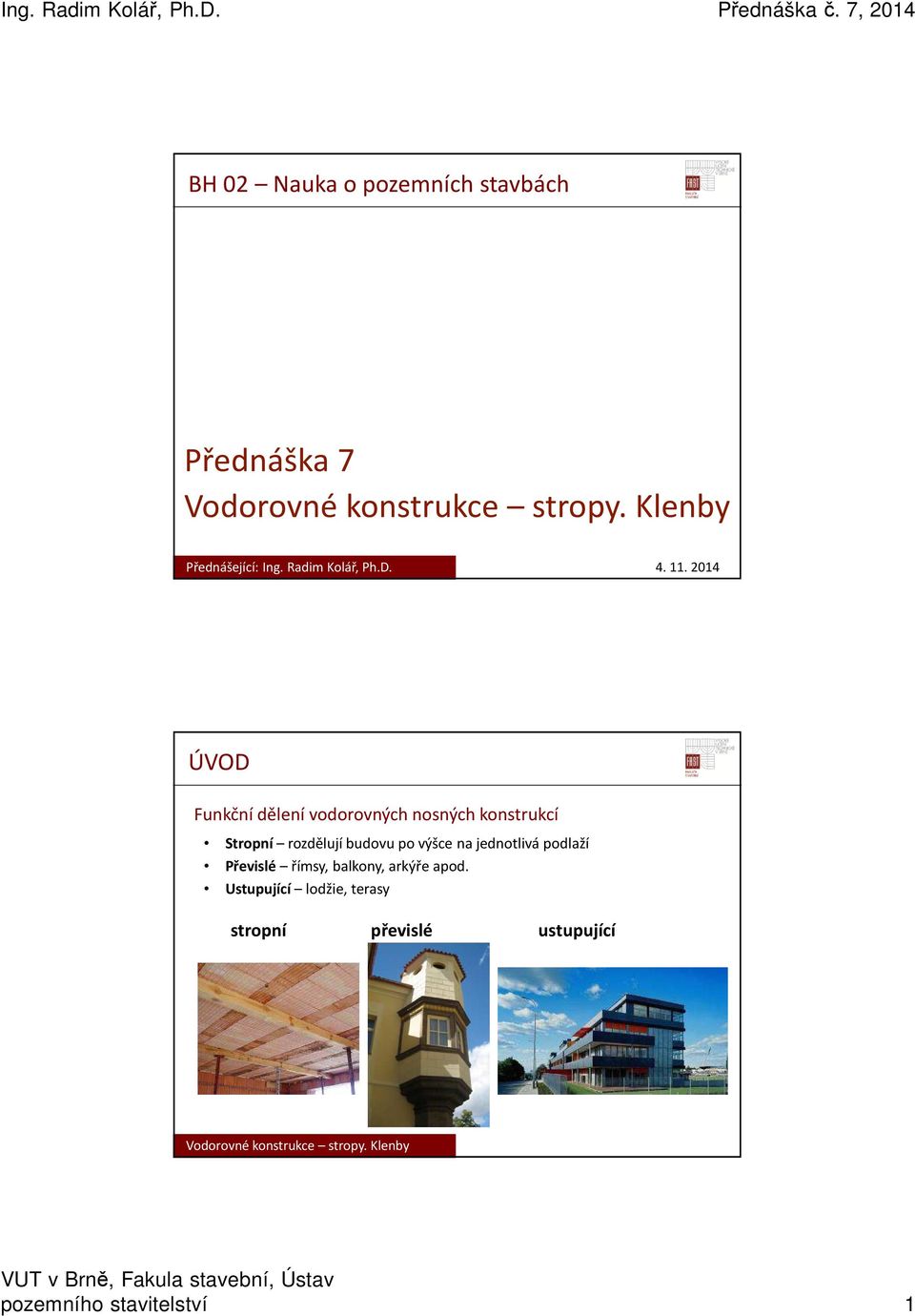

1 BH02 Nauka o pozemních stavbách Přednáška 7 Přednášející: Ing. Radim Kolář, Ph.D ÚVOD Funkční dělení vodorovných nosných konstrukcí Stropní rozdělují budovu po výšce na jednotlivá podlaží Převislé římsy, balkony, arkýře apod. Ustupující lodžie, terasy stropní převislé ustupující pozemního stavitelství 1

2 ÚVOD Skladba stropní konstrukce nosná konstrukce stropu podlaha(nenosná vodorovná konstrukce nad nosnou konstrukcí) podhled(nenosná vodorovná konstrukce pod nosnou konstrukcí) ZÁKLADNÍ POŽADAVKY A TŘÍDĚNÍ Stropyjsou horizontální nosné konstrukce, které rozdělují prostor budovy v horizontálním směru na jednotlivé podlaží Tloušťka stropní konstrukce spolu s podlahou má být podle možností co nejmenší, aby se zbytečně nezvětšovaly konstrukční výšky podlaží a tím i celkový obestavěný prostor budovy pozemního stavitelství 2

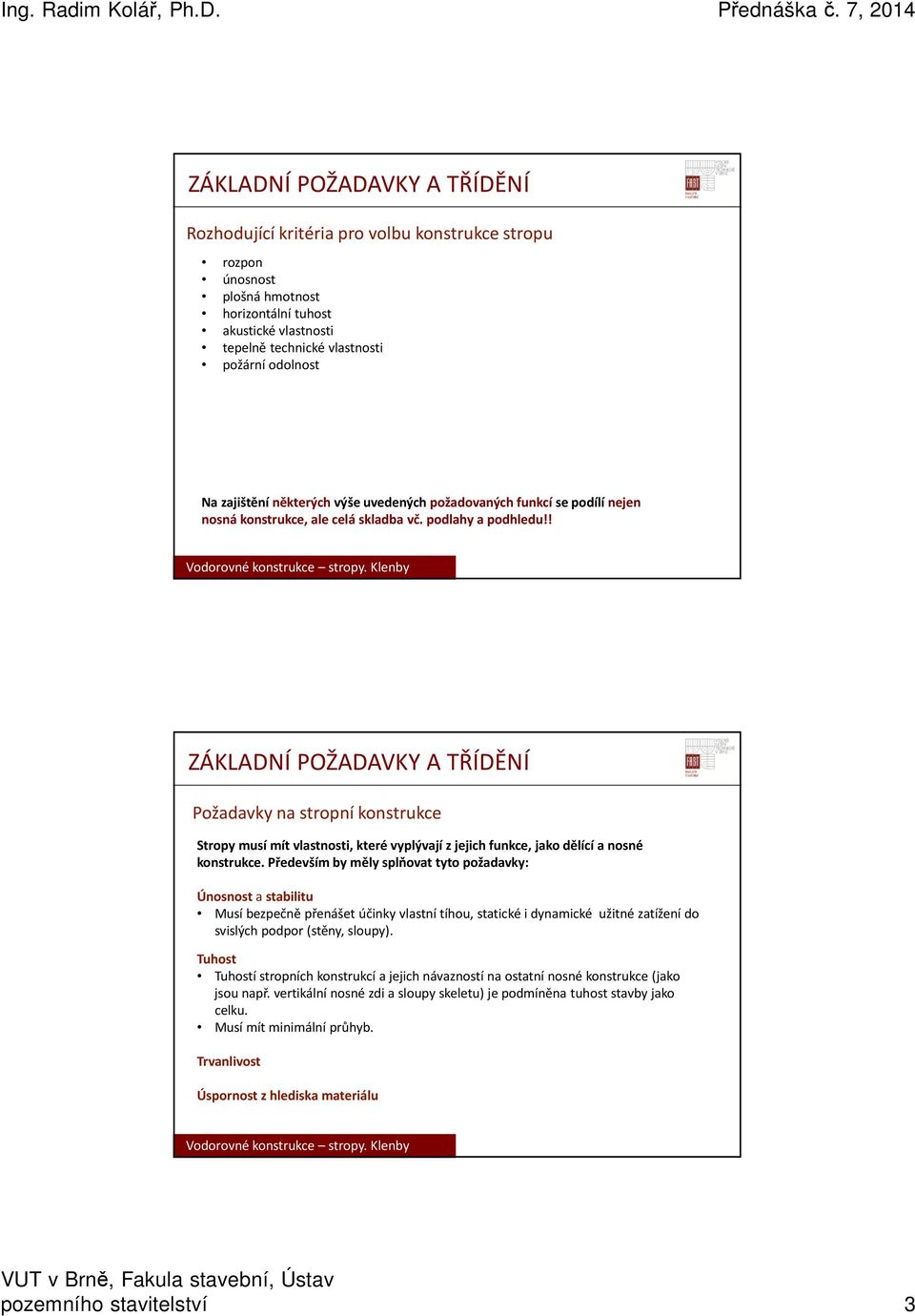

3 ZÁKLADNÍ POŽADAVKY A TŘÍDĚNÍ Rozhodující kritéria pro volbu konstrukce stropu rozpon únosnost plošná hmotnost horizontální tuhost akustické vlastnosti tepelně technické vlastnosti požární odolnost Na zajištění některých výše uvedených požadovaných funkcí se podílí nejen nosná konstrukce, ale celá skladba vč. podlahy a podhledu!! ZÁKLADNÍ POŽADAVKY A TŘÍDĚNÍ Požadavky na stropní konstrukce Stropy musí mít vlastnosti, které vyplývají z jejich funkce, jako dělící a nosné konstrukce. Především by měly splňovat tyto požadavky: Únosnost a stabilitu Musí bezpečně přenášet účinky vlastní tíhou, statické i dynamické užitné zatížení do svislých podpor (stěny, sloupy). Tuhost Tuhostí stropních konstrukcí a jejich návazností na ostatní nosné konstrukce (jako jsou např. vertikální nosné zdi a sloupy skeletu) je podmíněna tuhost stavby jako celku. Musí mít minimální průhyb. Trvanlivost Úspornost z hlediska materiálu pozemního stavitelství 3

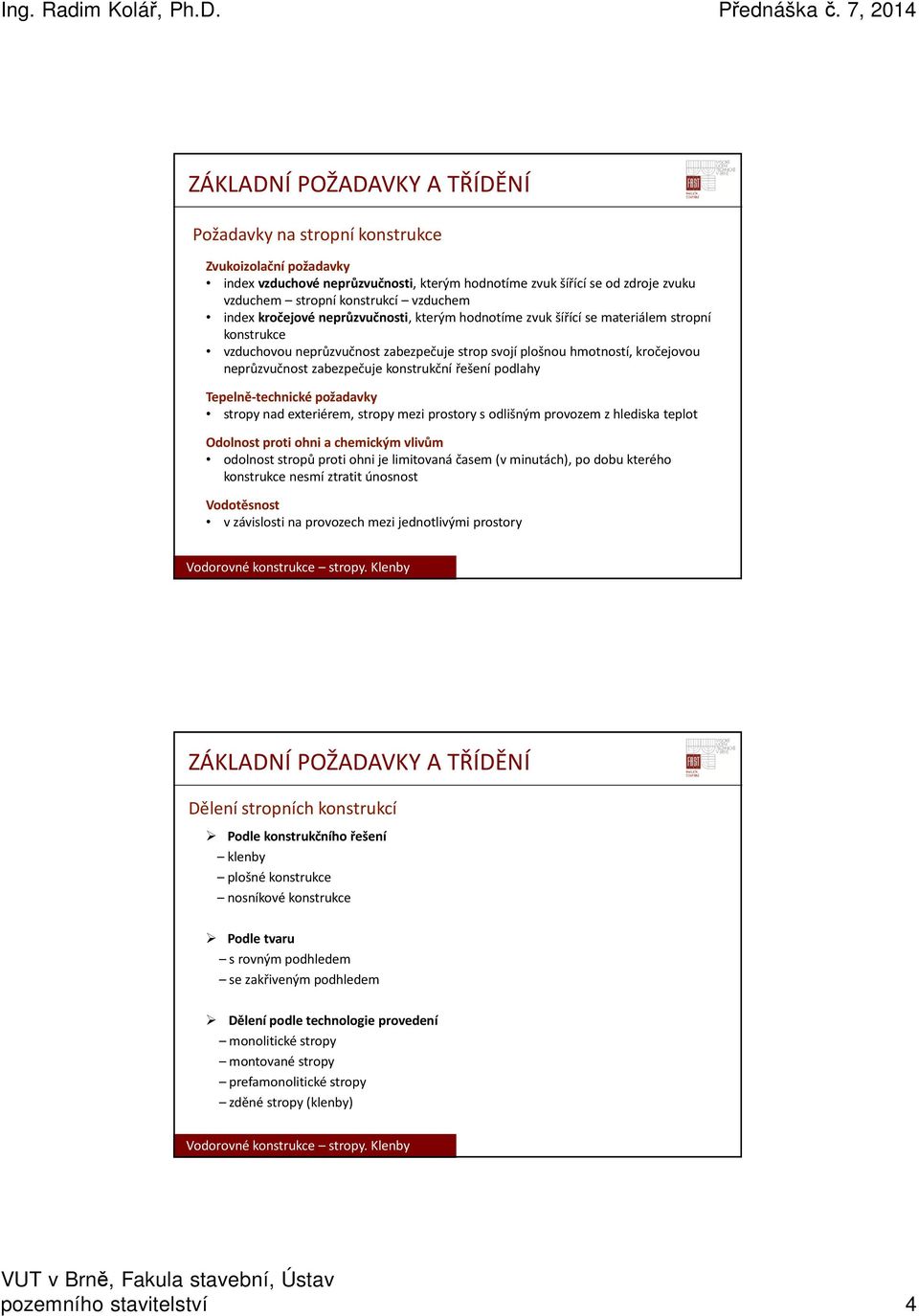

4 ZÁKLADNÍ POŽADAVKY A TŘÍDĚNÍ Požadavky na stropní konstrukce Zvukoizolační požadavky index vzduchové neprůzvučnosti, kterým hodnotíme zvuk šířící se od zdroje zvuku vzduchem stropní konstrukcí vzduchem index kročejové neprůzvučnosti, kterým hodnotíme zvuk šířící se materiálem stropní konstrukce vzduchovou neprůzvučnost zabezpečuje strop svojí plošnou hmotností, kročejovou neprůzvučnost zabezpečuje konstrukční řešení podlahy Tepelně-technické požadavky stropy nad exteriérem, stropy mezi prostory s odlišným provozem z hlediska teplot Odolnost proti ohni a chemickým vlivům odolnost stropů proti ohni je limitovaná časem (v minutách), po dobu kterého konstrukce nesmí ztratit únosnost Vodotěsnost v závislosti na provozech mezi jednotlivými prostory ZÁKLADNÍ POŽADAVKY A TŘÍDĚNÍ Dělení stropních konstrukcí Podle konstrukčního řešení klenby plošné konstrukce nosníkové konstrukce Podle tvaru s rovným podhledem se zakřiveným podhledem Dělení podle technologie provedení monolitické stropy montované stropy prefamonolitické stropy zděné stropy (klenby) pozemního stavitelství 4

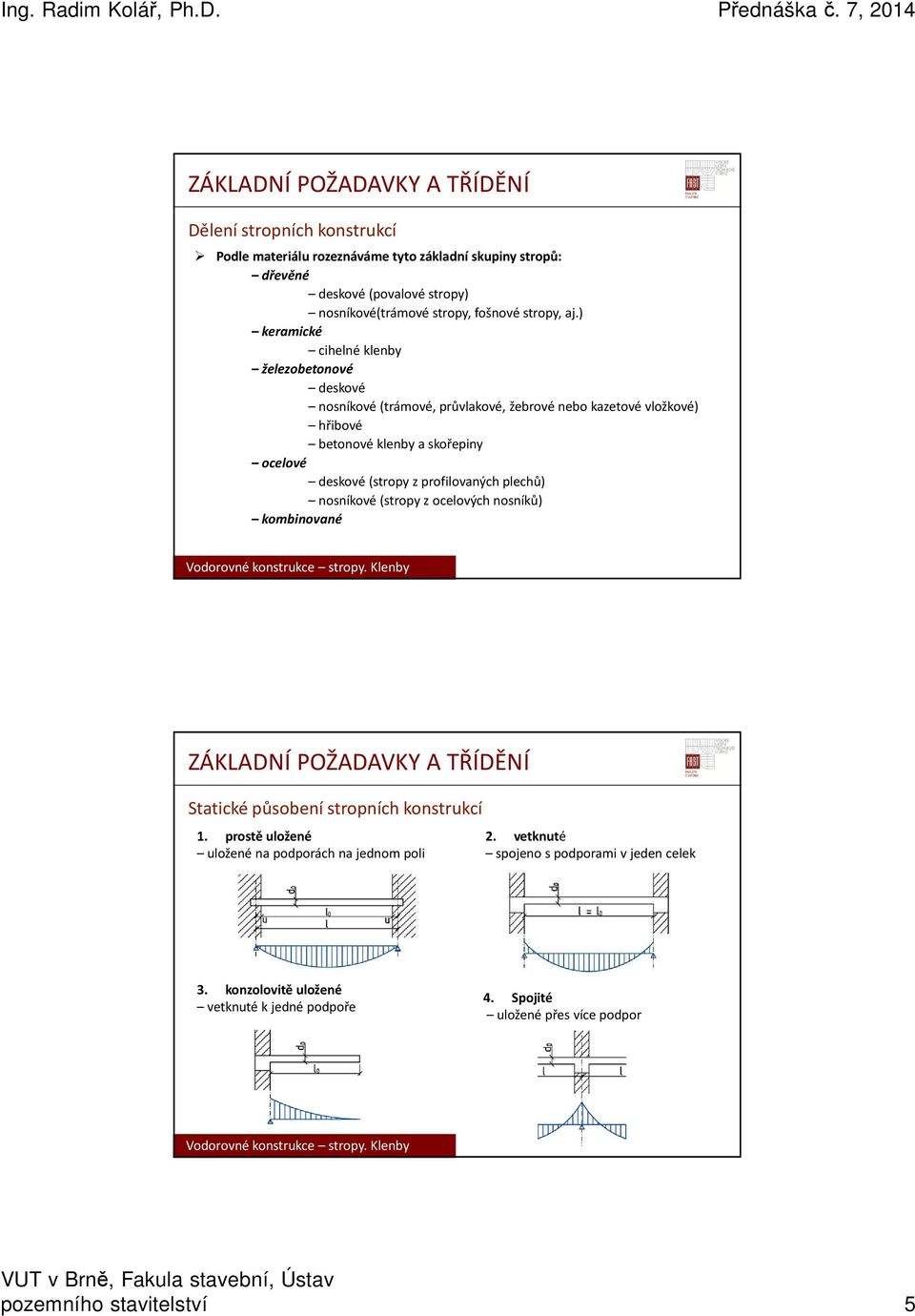

5 ZÁKLADNÍ POŽADAVKY A TŘÍDĚNÍ Dělení stropních konstrukcí Podle materiálu rozeznáváme tyto základní skupiny stropů: dřevěné deskové (povalové stropy) nosníkové(trámové stropy, fošnové stropy, aj.) keramické cihelné klenby železobetonové deskové nosníkové (trámové, průvlakové, žebrové nebo kazetové vložkové) hřibové betonové klenby a skořepiny ocelové deskové (stropy z profilovaných plechů) nosníkové (stropy z ocelových nosníků) kombinované ZÁKLADNÍ POŽADAVKY A TŘÍDĚNÍ Statické působení stropních konstrukcí 1. prostě uložené uložené na podporách na jednom poli 2. vetknuté spojeno spodporami vjeden celek 3. konzolovitě uložené vetknuté k jedné podpoře 4. Spojité uložené přes více podpor pozemního stavitelství 5

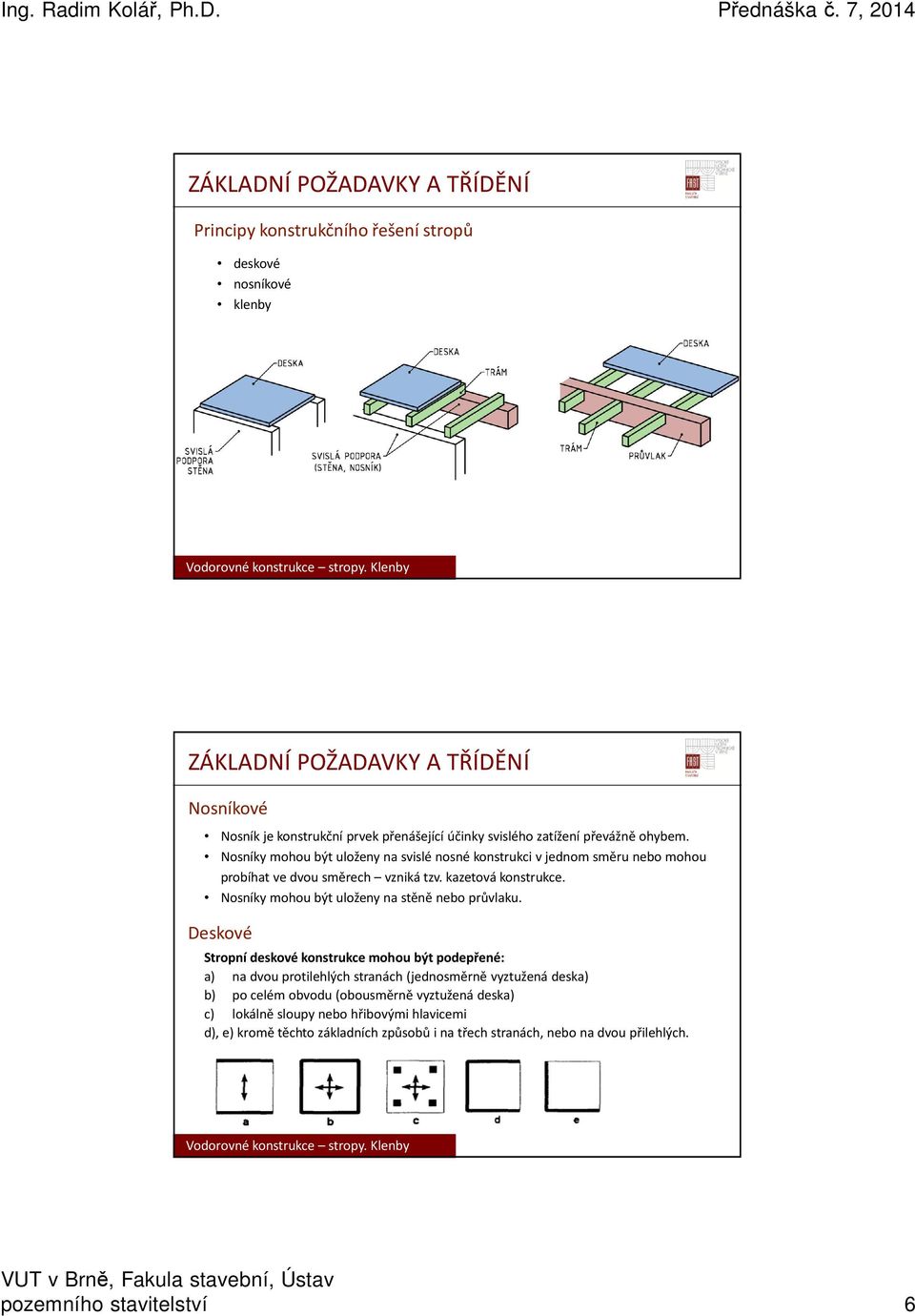

6 ZÁKLADNÍ POŽADAVKY A TŘÍDĚNÍ Principy konstrukčního řešení stropů deskové nosníkové klenby ZÁKLADNÍ POŽADAVKY A TŘÍDĚNÍ Nosníkové Nosník je konstrukční prvek přenášející účinky svislého zatížení převážně ohybem. Nosníky mohou být uloženy na svislé nosné konstrukci vjednom směru nebo mohou probíhat ve dvou směrech vzniká tzv. kazetová konstrukce. Nosníky mohou být uloženy na stěně nebo průvlaku. Deskové Stropní deskové konstrukce mohou být podepřené: a) na dvou protilehlých stranách (jednosměrně vyztužená deska) b) po celém obvodu (obousměrně vyztužená deska) c) lokálně sloupy nebo hřibovými hlavicemi d), e) kromě těchto základních způsobů i na třech stranách, nebo na dvou přilehlých. pozemního stavitelství 6

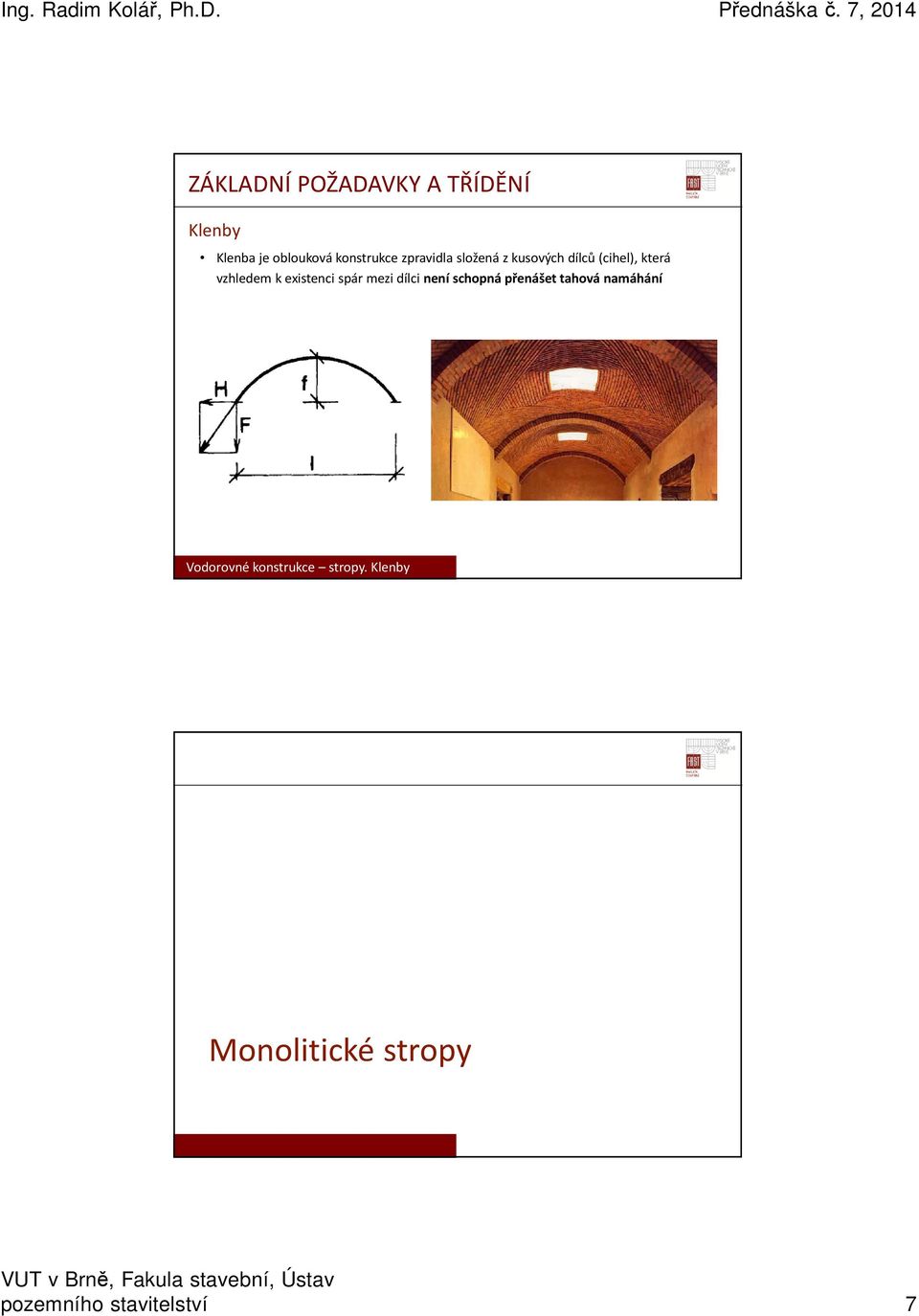

7 ZÁKLADNÍ POŽADAVKY A TŘÍDĚNÍ Klenby Klenba je oblouková konstrukce zpravidla složená zkusových dílců (cihel), která vzhledem k existenci spár mezi dílci není schopná přenášet tahová namáhání Monolitické stropy pozemního stavitelství 7

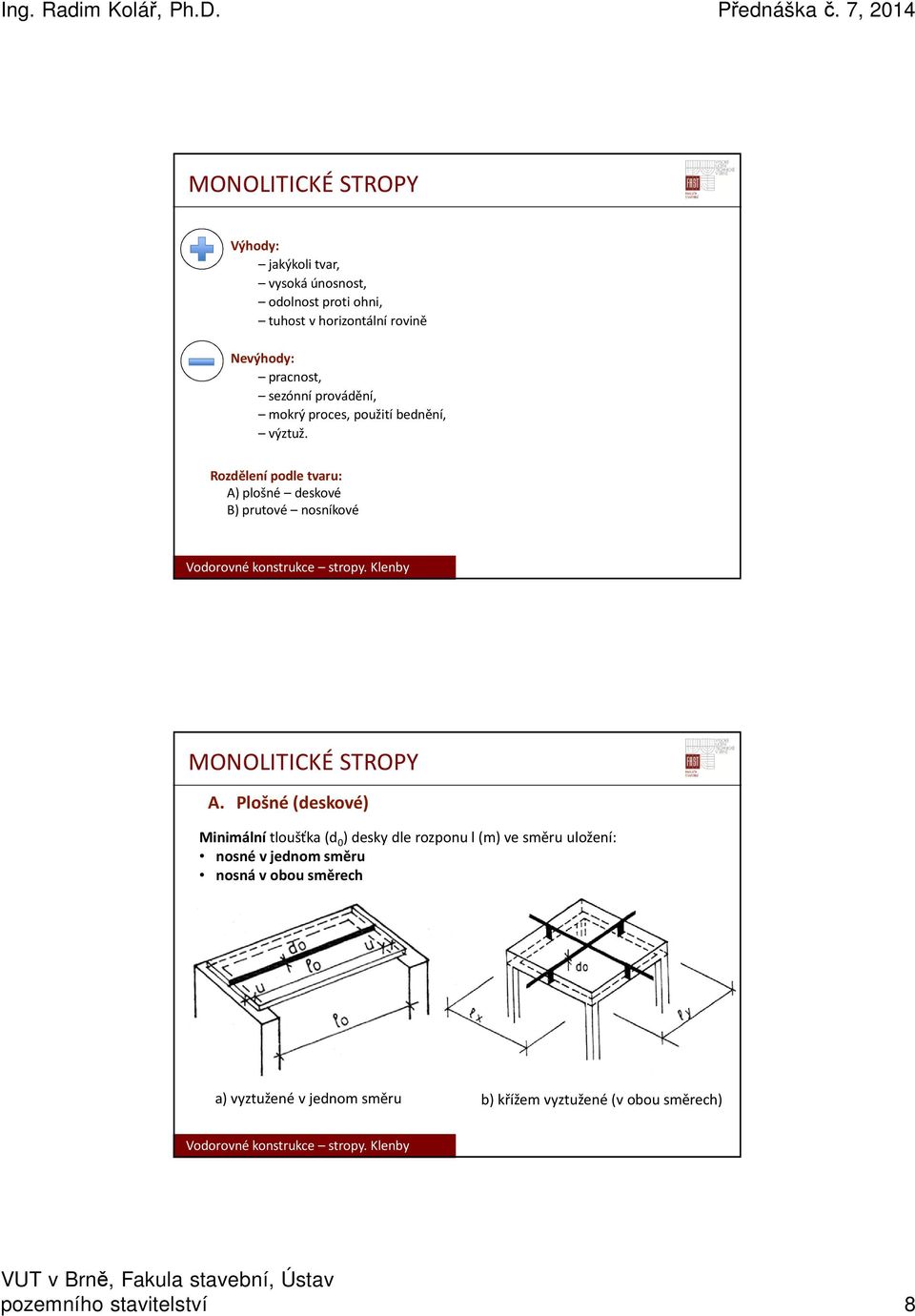

8 MONOLITICKÉ STROPY Výhody: jakýkoli tvar, vysoká únosnost, odolnost proti ohni, tuhost v horizontální rovině Nevýhody: pracnost, sezónní provádění, mokrý proces, použití bednění, výztuž. Rozdělení podle tvaru: A) plošné deskové B) prutové nosníkové MONOLITICKÉ STROPY A. Plošné (deskové) Minimální tloušťka (d 0 ) desky dle rozponu l (m) ve směru uložení: nosné v jednom směru nosná v obou směrech a) vyztužené v jednom směru b) křížem vyztužené (v obou směrech) pozemního stavitelství 8

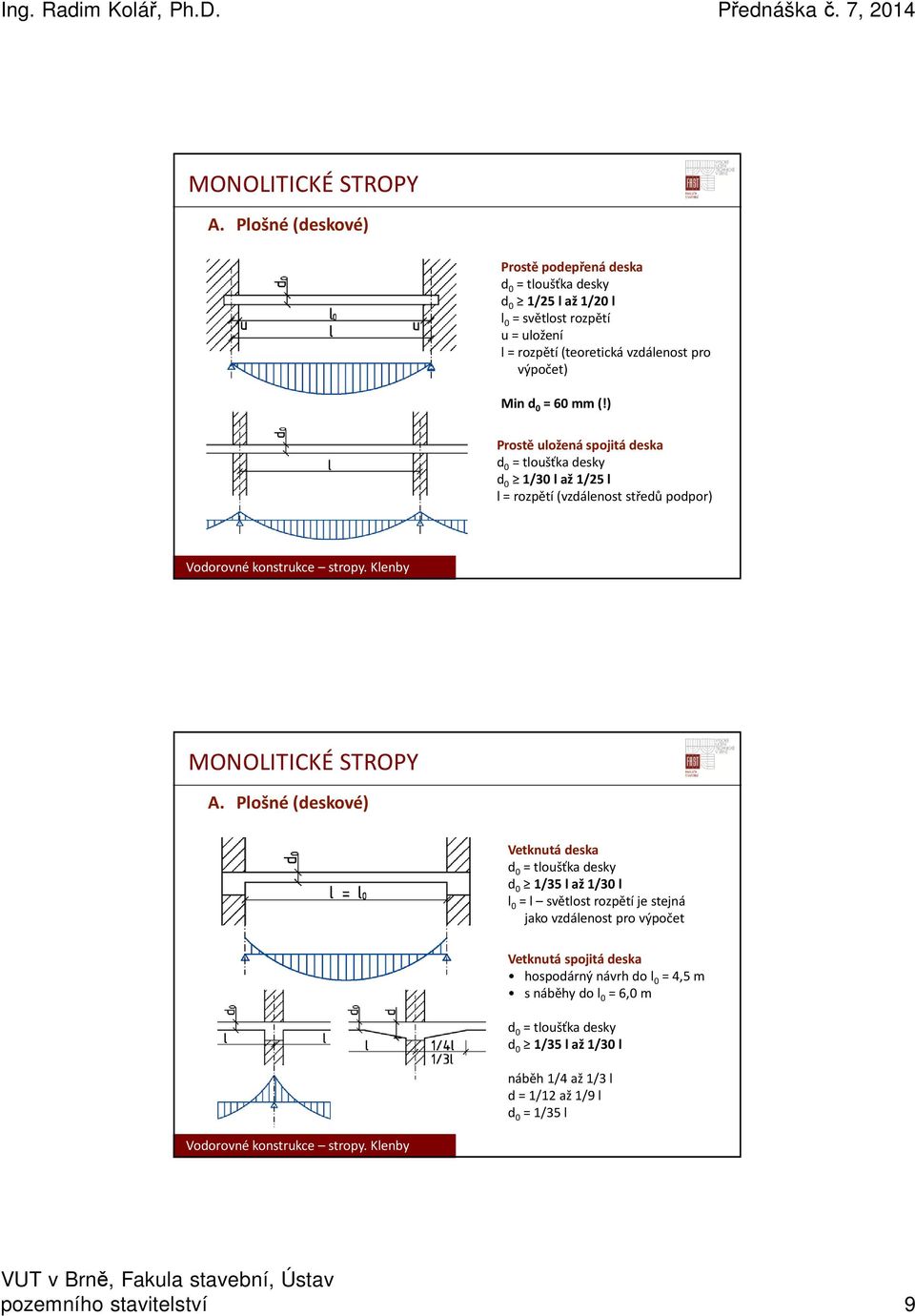

9 MONOLITICKÉ STROPY A. Plošné (deskové) Prostě podepřená deska d 0 = tloušťka desky d 0 1/25 l až 1/20 l l 0 = světlost rozpětí u = uložení l = rozpětí (teoretická vzdálenost pro výpočet) Min d 0 = 60 mm (!) Prostě uložená spojitá deska d 0 = tloušťka desky d 0 1/30 l až 1/25 l l = rozpětí (vzdálenost středů podpor) MONOLITICKÉ STROPY A. Plošné (deskové) Vetknutá deska d 0 = tloušťka desky d 0 1/35 l až 1/30 l l 0 = l světlost rozpětí je stejná jako vzdálenost pro výpočet Vetknutá spojitá deska hospodárný návrh do l 0 = 4,5 m s náběhy do l 0 = 6,0 m d 0 = tloušťka desky d 0 1/35 l až 1/30 l náběh 1/4 až 1/3 l d = 1/12 až 1/9 l d 0 = 1/35 l pozemního stavitelství 9

10 MONOLITICKÉ STROPY A. Plošné (deskové) Převislá deska d 0 = tloušťka desky d 0 1/10 l až 1/8 l l 0 = l světlost rozpětí je stejná jako vzdálenost pro výpočet MONOLITICKÉ STROPY A. Plošné (deskové) Desky lokálně podepřené sloupy nebo podepřené viditelnými hlavicemi(tzv. hřibové) u skeletových konstrukcí rozhodující pro návrh konstrukce je posouzení na protlačení desky v místě lokální podpory jde o křížem vyztuženou konstrukci, je tedy nejvhodnější čtvercová osová vzdálenost podpor strop se vždy dělá jako spojitý přes několik polí a současně se navrhuje skonzolovitým přesahem minimální tloušťka stropu je 160 mm, zpravidla je větší. Deska lokálně podepřená s rovným podhledem Hřibové stropy vhodnější pro větší rozpětí. Hlavice pomáhají přenášet zatížení a současně pomáhají přenášet namáhaní na protlačení. Nevýhodou je nerovný podhled. pozemního stavitelství 10

11 MONOLITICKÉ STROPY A. Plošné (deskové) MONOLITICKÉ STROPY B. Nosníkové stropy B1) Trámový vzdálenost trámů 1,2 2,4 m rozpětí až 8 m podhled nerovný nebo krytý podhledem B2) Žebrový Vzdálenost žeber 0,6 1,2 m B3) Žebírkový Vzdálenost žebírek do 0,6 m. Rozpětí do 4,5 m B4) Kazetový Vzájemně se křížící žebra. Uloženy po celém obvodě Vhodné pro větší rozpětí místností. Větší tuhost a menší průhyb pozemního stavitelství 11

12 MONOLITICKÉ STROPY Materiál a provádění Materiálově se provádí pouze jako železobetonové. Jsou zjednoho celku, bezespáré, vylité do bednění. Pro urychlení výstavby se využívají především systémová bednění. Základní prvky jsou: bednící dílce zvodovzdorných překližek nebo ocelového plechu teleskopické stojky nosníky MONOLITICKÉ STROPY Materiál a provádění Pomocí bednění lze vytvářet i trámy (žebra), ale je to pracnější. Proto lze využít ztraceného bednění ve formě bednících tvarovek. pozemního stavitelství 12

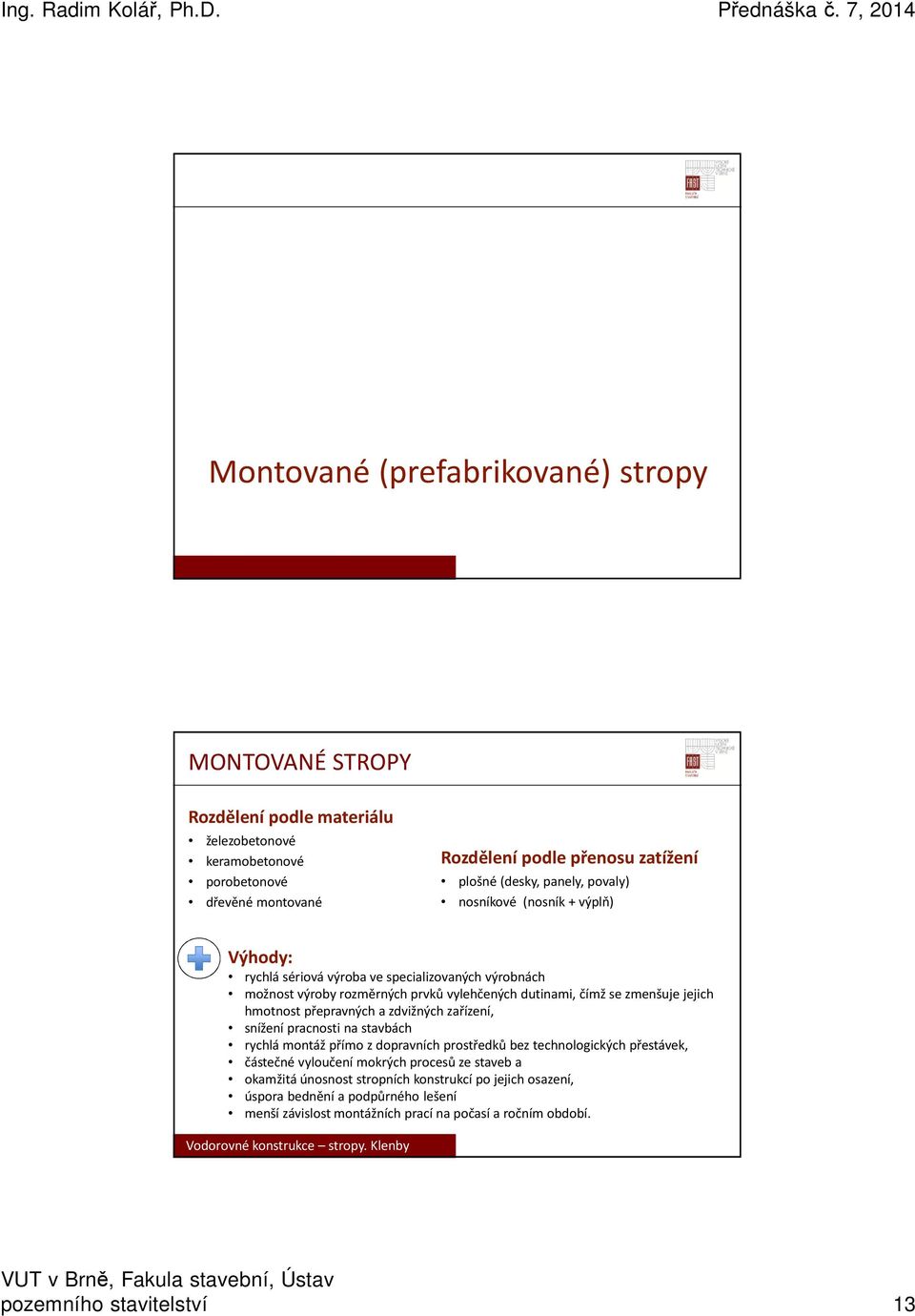

13 Montované (prefabrikované) stropy MONTOVANÉ STROPY Rozdělení podle materiálu železobetonové keramobetonové porobetonové dřevěné montované Rozdělení podle přenosu zatížení plošné (desky, panely, povaly) nosníkové (nosník + výplň) Výhody: rychlá sériová výroba ve specializovaných výrobnách možnost výroby rozměrných prvků vylehčených dutinami, čímž se zmenšuje jejich hmotnost přepravných a zdvižných zařízení, snížení pracnosti na stavbách rychlá montáž přímo z dopravních prostředků bez technologických přestávek, částečné vyloučení mokrých procesů ze staveb a okamžitá únosnost stropních konstrukcí po jejich osazení, úspora bednění a podpůrného lešení menší závislost montážních prací na počasí a ročním období. pozemního stavitelství 13

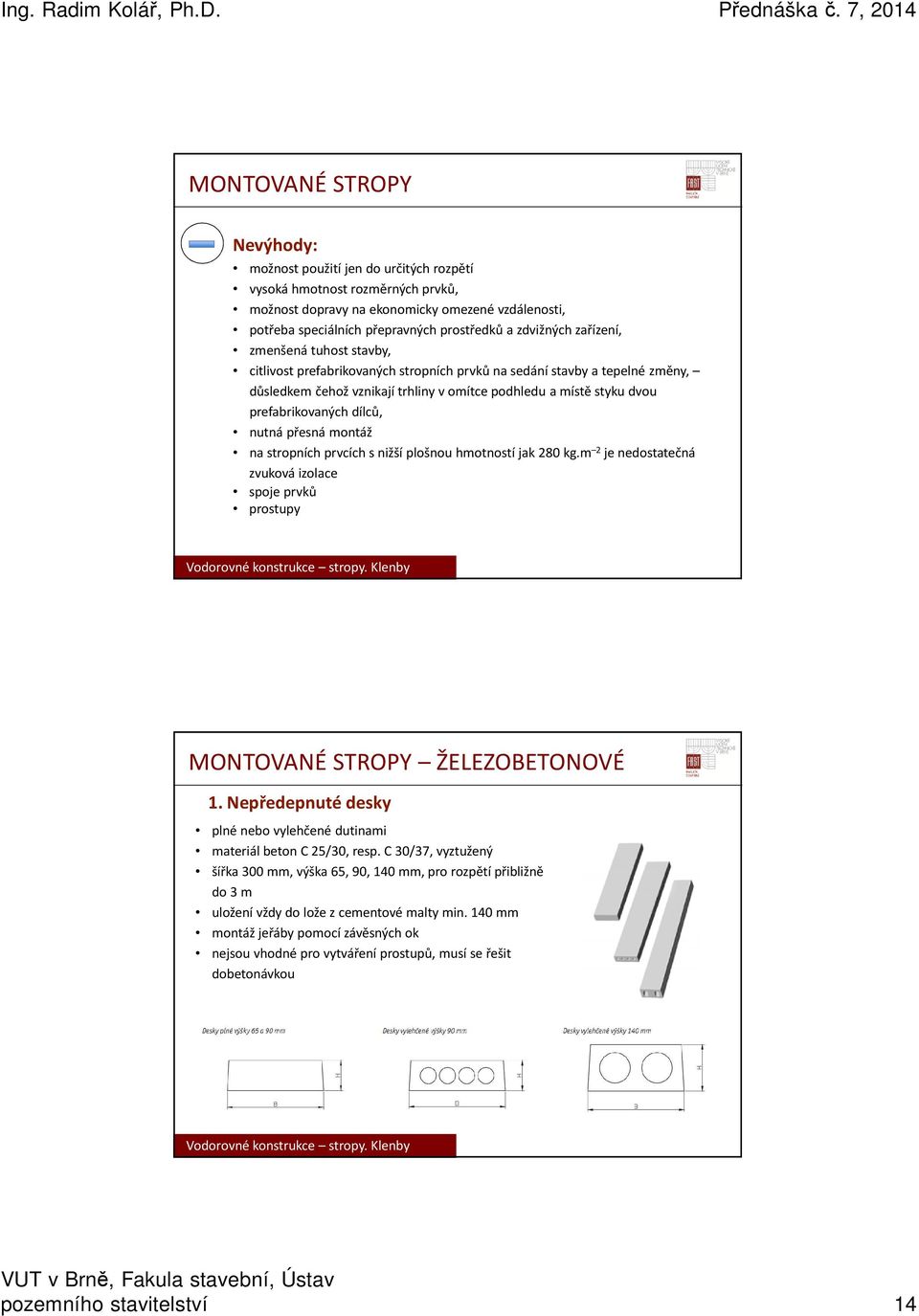

14 MONTOVANÉ STROPY Nevýhody: možnost použití jen do určitých rozpětí vysoká hmotnost rozměrných prvků, možnost dopravy na ekonomicky omezené vzdálenosti, potřeba speciálních přepravných prostředků a zdvižných zařízení, zmenšená tuhost stavby, citlivost prefabrikovaných stropních prvků na sedání stavby a tepelné změny, důsledkem čehož vznikají trhliny v omítce podhledu a místě styku dvou prefabrikovaných dílců, nutná přesná montáž na stropních prvcích s nižší plošnou hmotností jak 280 kg.m 2 je nedostatečná zvuková izolace spoje prvků prostupy MONTOVANÉ STROPY ŽELEZOBETONOVÉ 1. Nepředepnuté desky plné nebo vylehčené dutinami materiál beton C 25/30, resp. C 30/37, vyztužený šířka 300 mm, výška 65, 90, 140 mm, pro rozpětí přibližně do 3 m uložení vždy do lože zcementové malty min. 140 mm montáž jeřáby pomocí závěsných ok nejsou vhodné pro vytváření prostupů, musí se řešit dobetonávkou pozemního stavitelství 14

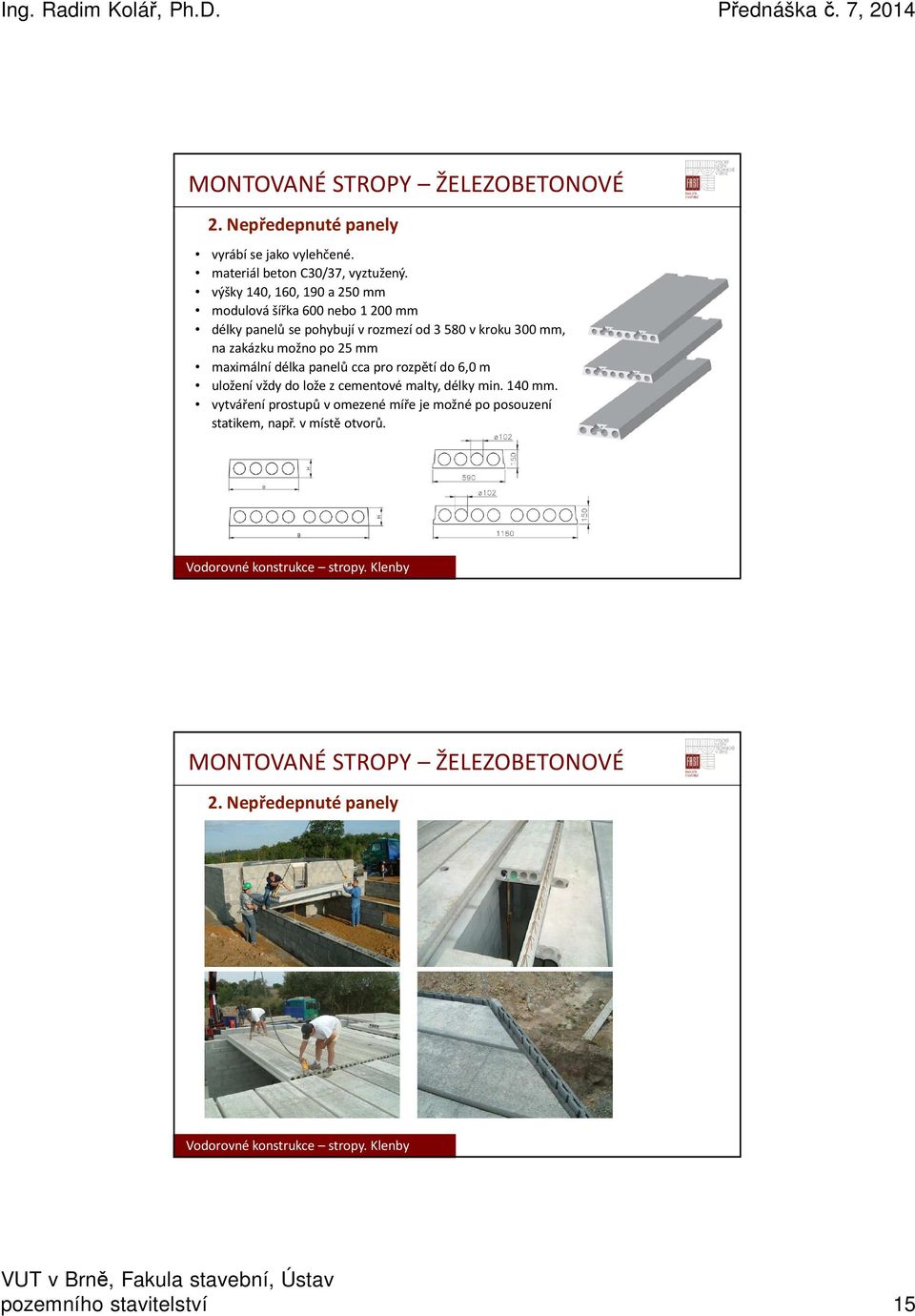

15 MONTOVANÉ STROPY ŽELEZOBETONOVÉ 2. Nepředepnuté panely vyrábí se jako vylehčené. materiál beton C30/37, vyztužený. výšky 140, 160, 190 a 250 mm modulová šířka 600 nebo mm délky panelů se pohybují v rozmezí od v kroku 300 mm, na zakázku možno po 25 mm maximální délka panelů cca pro rozpětí do 6,0 m uložení vždy do lože zcementové malty, délky min. 140 mm. vytváření prostupů v omezené míře je možné po posouzení statikem, např. v místě otvorů. MONTOVANÉ STROPY ŽELEZOBETONOVÉ 2. Nepředepnuté panely pozemního stavitelství 15

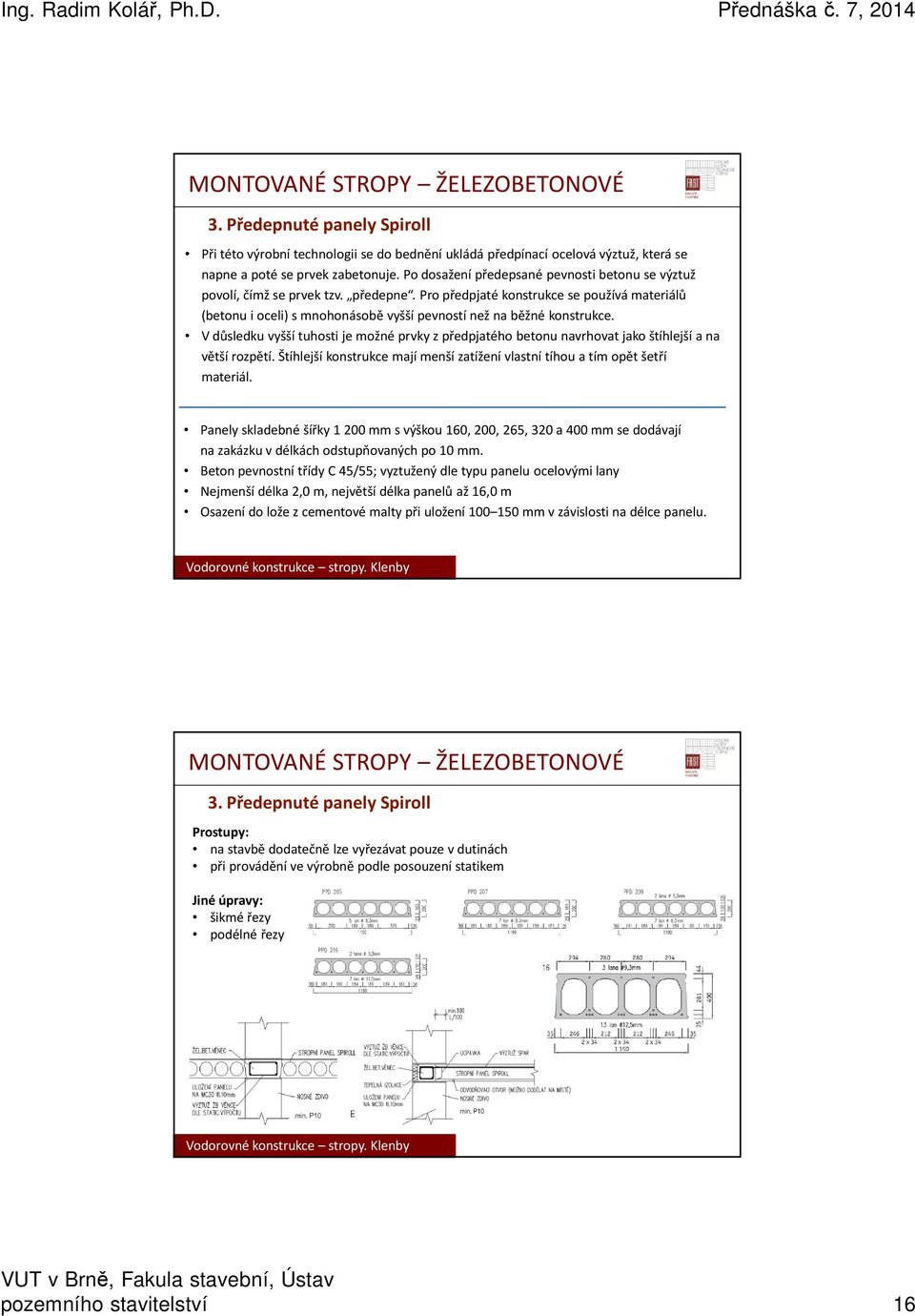

16 MONTOVANÉ STROPY ŽELEZOBETONOVÉ 3. Předepnuté panely Spiroll Při této výrobní technologii se do bednění ukládá předpínací ocelová výztuž, která se napne a poté se prvek zabetonuje. Po dosažení předepsané pevnosti betonu se výztuž povolí, čímž se prvek tzv. předepne. Pro předpjaté konstrukce se používá materiálů (betonu i oceli) smnohonásobě vyšší pevností než na běžné konstrukce. V důsledku vyšší tuhosti je možné prvky z předpjatého betonu navrhovat jako štíhlejší a na větší rozpětí. Štíhlejší konstrukce mají menší zatížení vlastní tíhou a tím opět šetří materiál. Panely skladebné šířky mm s výškou 160, 200, 265, 320 a 400 mm se dodávají na zakázku v délkách odstupňovaných po 10 mm. Beton pevnostní třídy C 45/55; vyztužený dle typu panelu ocelovými lany Nejmenší délka 2,0 m, největší délka panelů až 16,0 m Osazení do lože z cementové malty při uložení mm v závislosti na délce panelu. MONTOVANÉ STROPY ŽELEZOBETONOVÉ 3. Předepnuté panely Spiroll Prostupy: na stavbě dodatečně lze vyřezávat pouze v dutinách při provádění ve výrobně podle posouzení statikem Jiné úpravy: šikmé řezy podélné řezy pozemního stavitelství 16

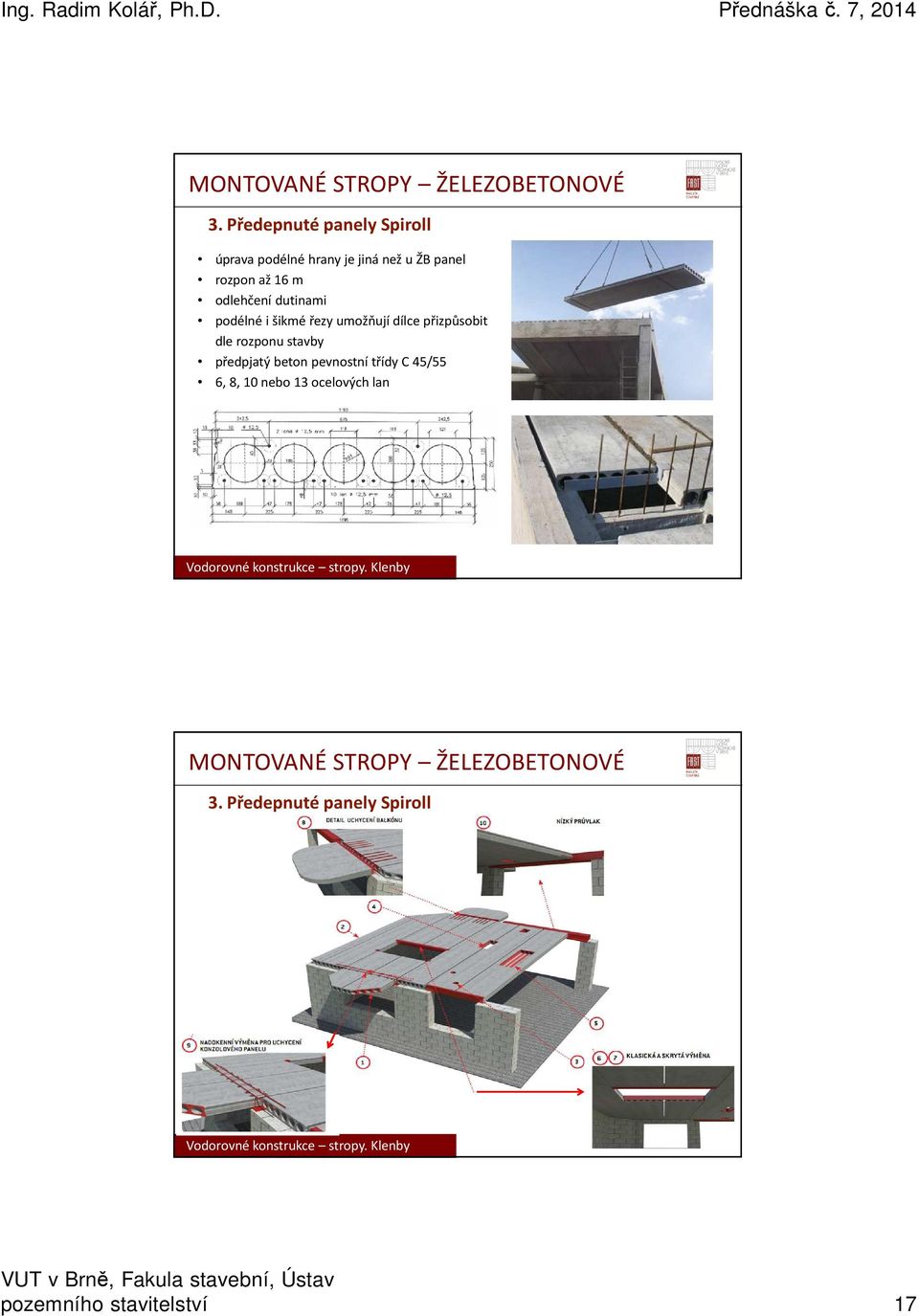

17 MONTOVANÉ STROPY ŽELEZOBETONOVÉ 3. Předepnuté panely Spiroll úprava podélné hrany je jiná než u ŽBpanel rozpon až 16 m odlehčení dutinami podélné i šikmé řezy umožňují dílce přizpůsobit dle rozponu stavby předpjatý beton pevnostní třídy C 45/55 6, 8, 10 nebo 13 ocelových lan MONTOVANÉ STROPY ŽELEZOBETONOVÉ 3. Předepnuté panely Spiroll pozemního stavitelství 17

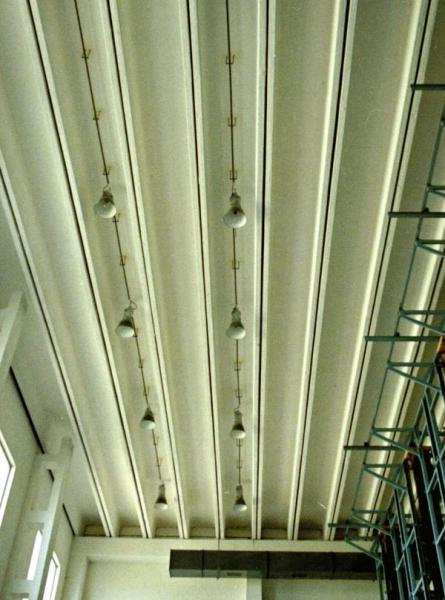

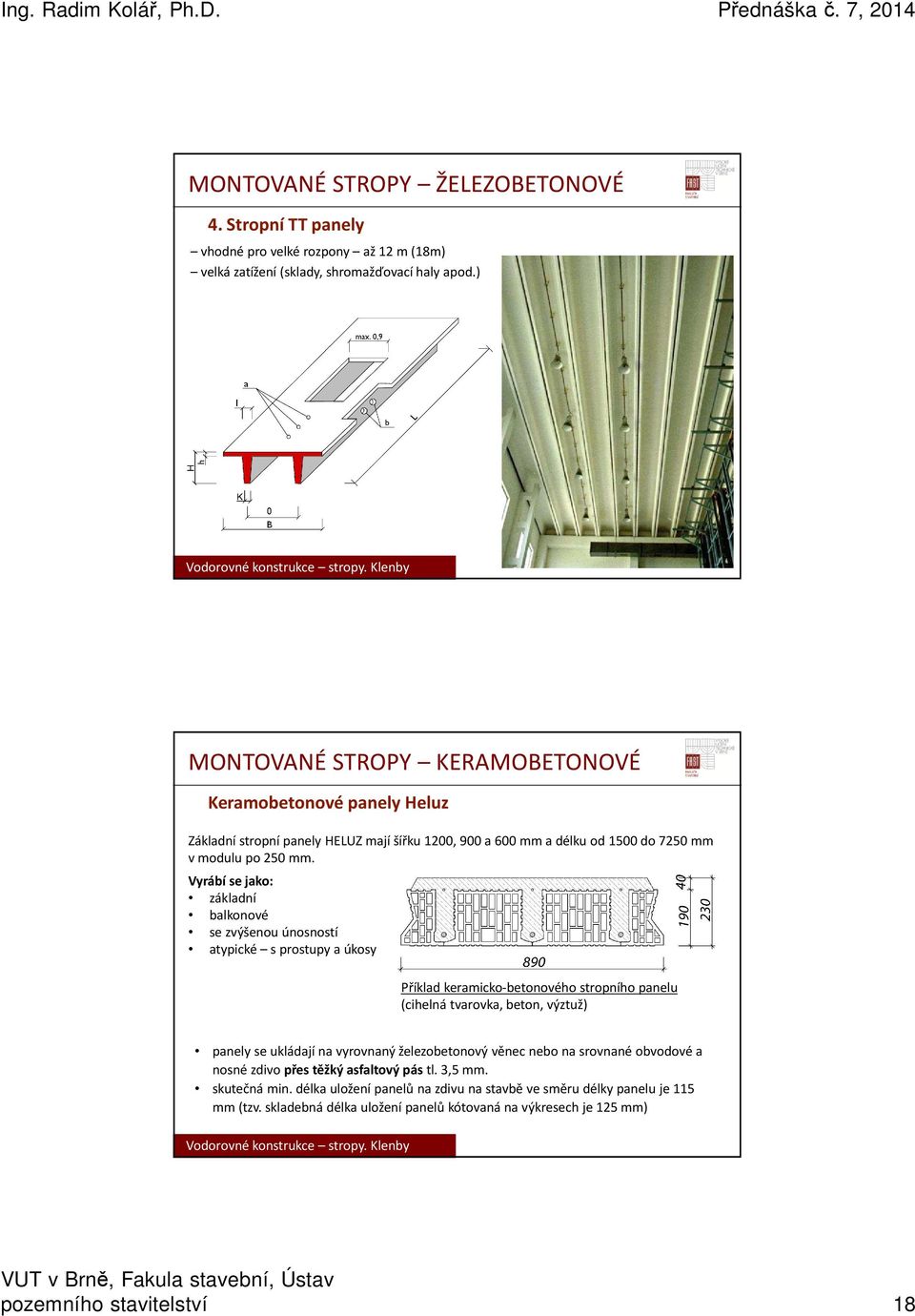

18 MONTOVANÉ STROPY ŽELEZOBETONOVÉ 4. Stropní TT panely vhodné pro velké rozpony až 12 m (18m) velká zatížení (sklady, shromažďovací haly apod.) MONTOVANÉ STROPY KERAMOBETONOVÉ Keramobetonové panely Heluz Základní stropní panely HELUZmají šířku 1200, 900 a 600 mm a délku od 1500 do 7250 mm v modulu po 250 mm. Vyrábí se jako: základní balkonové se zvýšenou únosností atypické sprostupy a úkosy Příklad keramicko-betonového stropního panelu (cihelná tvarovka, beton, výztuž) panely se ukládají na vyrovnaný železobetonový věnec nebo na srovnané obvodové a nosné zdivo přes těžký asfaltový pástl. 3,5 mm. skutečná min. délka uložení panelů na zdivu na stavbě ve směru délky panelu je 115 mm (tzv. skladebná délka uložení panelů kótovaná na výkresech je 125 mm) pozemního stavitelství 18

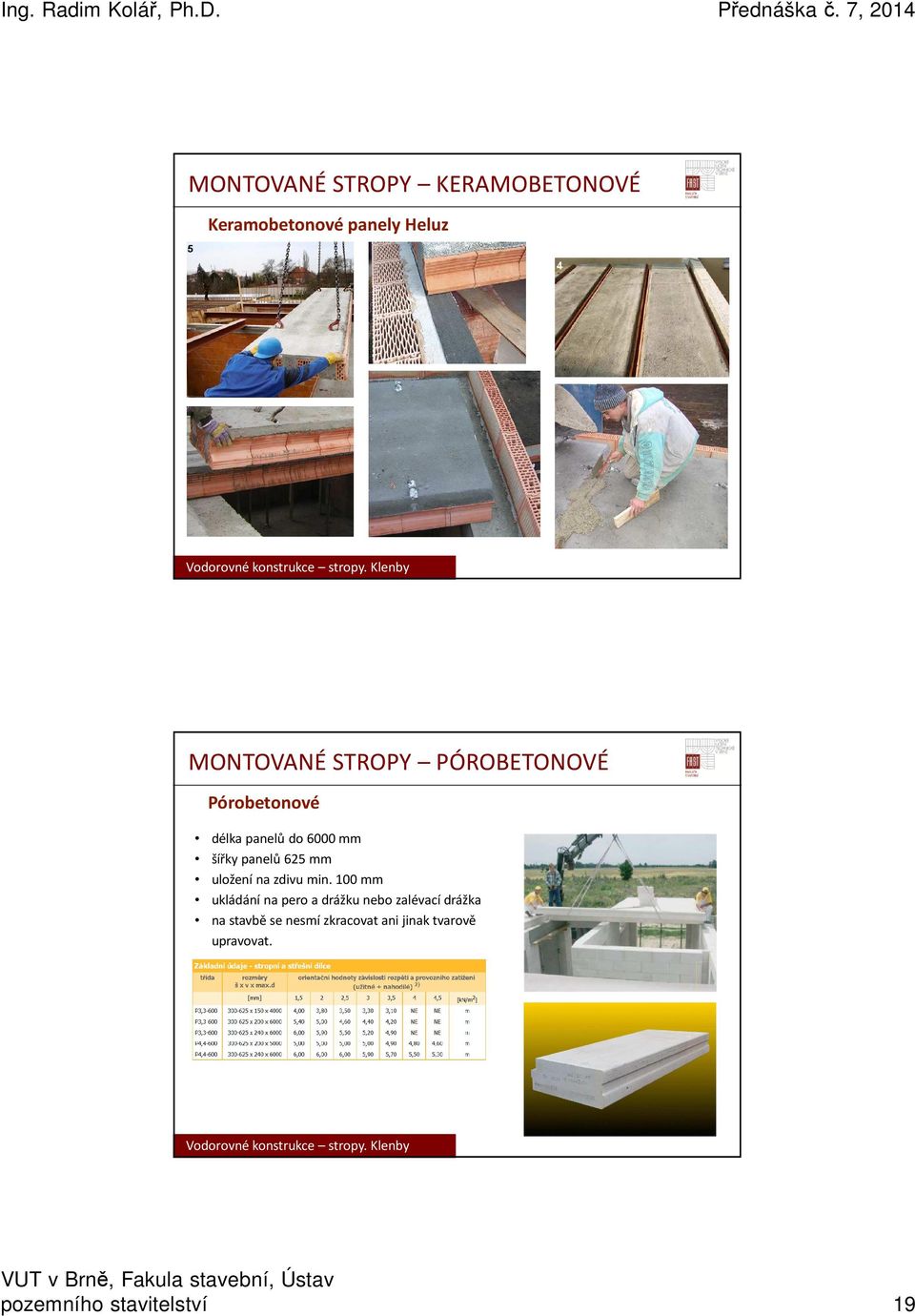

19 MONTOVANÉ STROPY KERAMOBETONOVÉ Keramobetonové panely Heluz MONTOVANÉ STROPY PÓROBETONOVÉ Pórobetonové délka panelů do 6000 mm šířky panelů 625 mm uložení na zdivu min. 100 mm ukládání na pero a drážku nebo zalévací drážka na stavbě se nesmí zkracovat ani jinak tvarově upravovat. pozemního stavitelství 19

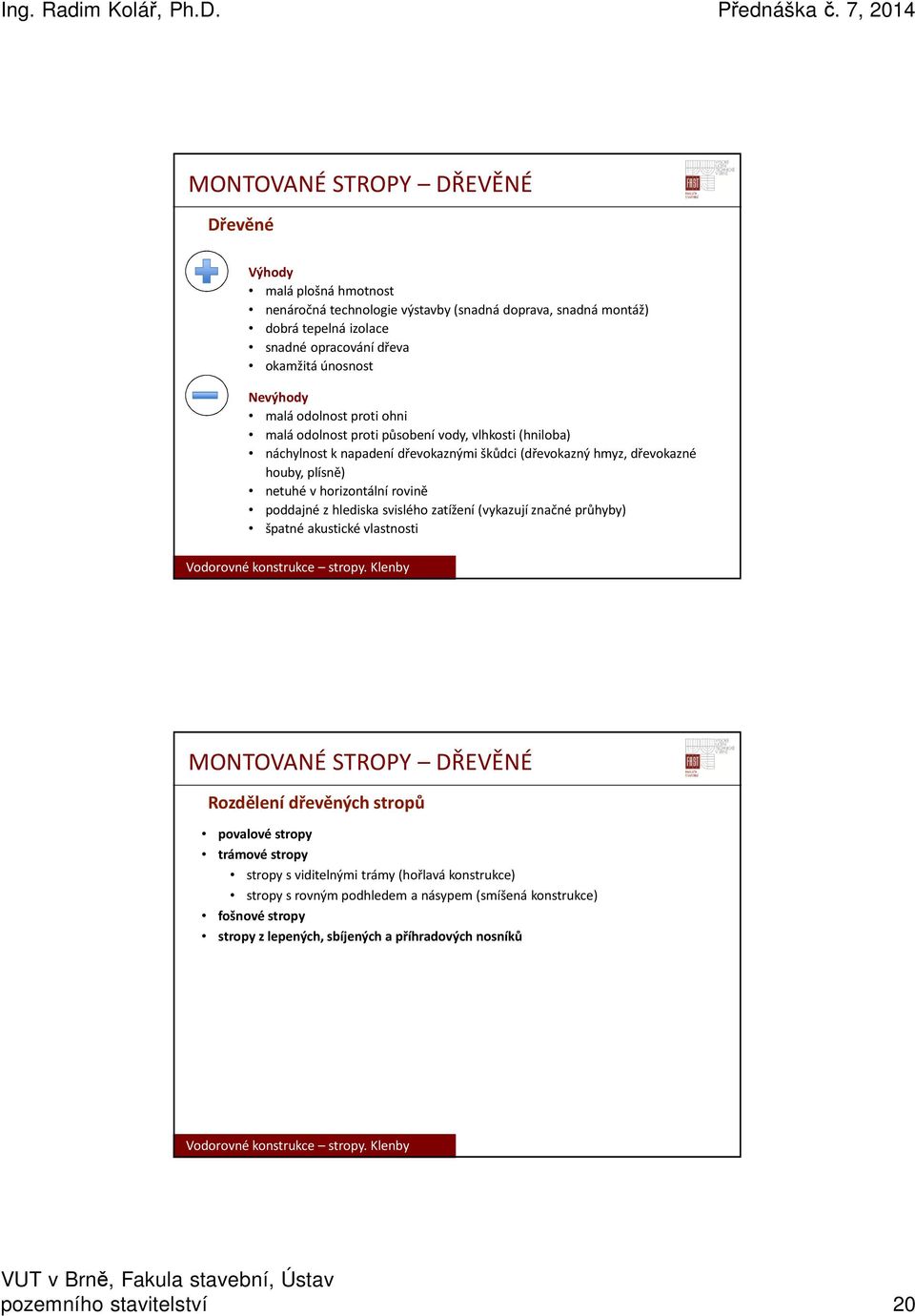

20 MONTOVANÉ STROPY DŘEVĚNÉ Dřevěné Výhody malá plošná hmotnost nenáročná technologie výstavby (snadná doprava, snadná montáž) dobrá tepelná izolace snadné opracování dřeva okamžitá únosnost Nevýhody malá odolnost proti ohni malá odolnost proti působení vody, vlhkosti (hniloba) náchylnost knapadení dřevokaznými škůdci (dřevokazný hmyz, dřevokazné houby, plísně) netuhé v horizontální rovině poddajné z hlediska svislého zatížení (vykazují značné průhyby) špatné akustické vlastnosti MONTOVANÉ STROPY DŘEVĚNÉ Rozdělení dřevěných stropů povalové stropy trámové stropy stropy s viditelnými trámy (hořlavá konstrukce) stropy s rovným podhledem a násypem (smíšená konstrukce) fošnové stropy stropy z lepených, sbíjených a příhradových nosníků pozemního stavitelství 20

21 MONTOVANÉ STROPY DŘEVĚNÉ 1) Povalové stropy (plošné) je tvořen soustavou polohraněných trámů (povalů) kladených vedle sebe a vzájemně spojených klíny nebo hmoždinkami zajišťujícími jejich spolupůsobení používaly se v jednoduchých stavbách rozpětí do 4,5 m, spodní líc omítnut, horní hliněná mazanina nebo násyp s povaly vyrovnání horní plochy povalů je provedeno násypem, do kterého se na polštáře klade dřevěná podlaha MONTOVANÉ STROPY DŘEVĚNÉ 2) Trámové stropy (nosníkové) hlavními nosnými prvky jsou nosníky, na které je uložena podpůrná konstrukce podlahy a podhled. nosníky zatěžují stěny lokálně vmístech tzv. záhlavích trámů. rozpětí max. 8 m, uložení min 150 mm do kapes (viz další snímek) vzdálenost trámů dříve 0,8 1,2 m, vsoučasnosti vzhledem kmenším profilům méně z horní strany je uložen záklop ze spodní strany podbití pozemního stavitelství 21

22 MONTOVANÉ STROPY DŘEVĚNÉ 2) Trámové stropy (nosníkové) Uložení trámu na zdivu MONTOVANÉ STROPY DŘEVĚNÉ 2) Trámové stropy (nosníkové) 2.1) s viditelnými trámy (hořlavé konstrukce) Klasická skladba trámového stropu: Novodobá skladba trámového stropu: pozemního stavitelství 22

23 MONTOVANÉ STROPY DŘEVĚNÉ 2) Trámové stropy (nosníkové) 2.2) s rovným podhledem a násypem (smíšená konstrukce) Klasické skladby stropů: trámový strop s omítnutým podhledem a násypem (bez viditelných trámů) trámový strop se zapuštěným záklopem (snižuje konstrukční výšku podlaží) trámový strop s tzv. rákosníky MONTOVANÉ STROPY DŘEVĚNÉ 2) Trámové stropy (nosníkové) 2.2) s rovným podhledem a násypem (smíšená konstrukce) Novodobé skladby stropů: pozemního stavitelství 23

24 MONTOVANÉ STROPY DŘEVĚNÉ 3) Fošnové stropy (nosníkové) oproti trámovým mají menší spotřebu dřeva (cca %). stropnice (stropní fošny) po osových vzdálenostech mm použití v současnosti u moderních dřevostaveb dimenze přibližně (60 až 80) (200 až 240)mm zabezpečené proti klopení křížovými vzpěrami vzdálenými od sebe 1,5 m. záklop tvoří prkny, OSB desky, příp. jiné plošné prvky podbití provedeno není, provádí se nejčastěji zavěšený podhled z SDK desek MONTOVANÉ STROPY DŘEVĚNÉ 3) Fošnové stropy (nosníkové) pozemního stavitelství 24

25 MONTOVANÉ STROPY DŘEVĚNÉ Konstrukce trámového stropu Trámový strop s vloženým ocelovým prvkem a záklopem z OSB desek Rekonstrukce trámového stropu Kombinované (prefamonolitické) stropy pozemního stavitelství 25

26 PREFAMONOLITICKÉ STROPY 1. Nosníkové nosníky, vložky, betonová směs (vložky zkeramiky, pórobetonu, betonu, cementotřískové panely, panely z tvrdých plastů) 2. Ocelobetonové (kov + beton) 3. Filigránové (beton + beton) 4. Dřevobetonové stropy (dřevo + beton) PREFAMONOLITICKÉ STROPY 1. Nosníkové s vložkami KERAMICKÉ Sestava z: nosníky POTv osové vzdálenosti po 625 nebo 500 mm vložek MIAKO šířka vložek 525, 400, výšky 150, 190 a 230 mm, doplňková vložka výšky 80 mm betonové zálivky tloušťky 60 mm a výztuže z kari sítí pozemního stavitelství 26

27 PREFAMONOLITICKÉ STROPY 1. Nosníkové s vložkami KERAMICKÉ délka nosníků 1,75 8,25 mm tloušťka stropu 210 až 290 mm nosníky se kladou na asfaltový pás uložený na zdivu, do malty cementové tl. 10 mm, uložení nosníků min. 125 mm vložky se kladou na nosníky bez malty. nosníky se podepřou (vzepřou), současně s nosníky se ukládají krajní vložky. prostor mezi nosníky a tvarovkami se zalije betonem a nadbetonuje se monolit. deska min. 60 mm nad tvarovky. PREFAMONOLITICKÉ STROPY 1. Nosníkové s vložkami KERAMICKÉ Uložení nosníku POT na zdivo a napojení na ztužující věnec. Uložení tvarovky Miako na zdivo a napojení na ztužující věnec. pozemního stavitelství 27

28 PREFAMONOLITICKÉ STROPY 2. Nosníkové s vložkami PÓROBETONOVÉ princip stejný jako u předchozího nosníky v osové vzdálenosti po 680 mm délka nosníků 1,0 až 7,6 m; uložení nosníků min. 150 mm; stropní vložky jsou z pórobetonu šířka 599 mm, výška 200 mm, délka 249 mm nabetonávka mm, celková tloušťka stropu mm; do zálivkového betonu se klade výztužná KARI síť. PREFAMONOLITICKÉ STROPY 2. Nosníkové s vložkami PÓROBETONOVÉ pozemního stavitelství 28

29 PREFAMONOLITICKÉ STROPY 3. Nosníkové s vložkami BETONOVÉ PREFAMONOLITICKÉ STROPY Další varianty skládaných nosníkových stropů strop Liapor - tvarovky z liaporbetonu strop Velux -ztracené bednění ze štěpkocementových desek strop MEDMAX -polystyrenové stropní tvarovky pozemního stavitelství 29

30 PREFAMONOLITICKÉ STROPY Nosníkové stropy HURDIS s ocelovými I profily z ocelových nosníků I a keramických desek HURDIS HURDIS desky skolmými čely nebo sešikmými čely + patky šířka 250 mm, výška 80 mm délka mm výška I profilu podle rozpětí I120 až I220 rozpětí cca 6 m podlahová vrstva beton vápenná malta HURDIS vložka omítka PREFAMONOLITICKÉ STROPY Nosníkové stropy HURDIS s ocelovými I profily Montáž: položení I nosníků na spodní přírubu patky na maltové lože na patky se položí desky Hurdisse šikmými čely do maltového lože na desky vápenná malta zásyp nebo polystyrén nad horní přírubou I betonová mazanina min. 40 mm pozemního stavitelství 30

31 PREFAMONOLITICKÉ STROPY Ocelobetonové stropy skládají se z trapézového plechu lisovaného a ŽB desky rozpětí samostatně cca do 3 m, jinak s ocelovými I profily výška plechů mm použití: obvykle jako součást ocelové konstrukce U bytových a občanských staveb je zapotřebí věnovat pozornost: akustice (dvojitý prvek-nosná část, podhled) požární bezpečnosti(protipožární nástřik či podhled) PREFAMONOLITICKÉ STROPY Ocelobetonové stropy řešeny jako tzv. spřažené nebo nespřažené Nespřažené beton je pouze jako výplň, nespolupůsobí (viz předchozí snímek) Spřažené beton spolupůsobí a přenáší zatížení (min tl. 40 mm), vložena výztuž, přivařená k plechu pozemního stavitelství 31

32 PREFAMONOLITICKÉ STROPY Dřevobetonové stropy Skládají se z dřevěného záklopů a nabetonávkyze ŽB. Použití: obvykle u rekonstrukcí objektů se stávajícími dřevěnými stropy. řešeny jako tzv. spřažené beton spolupůsobí a přenáší zatížení (min tl. 40 mm), spolupůsobení zajištěno pomocí kotvících prostředků hřebíků, trnů PREFAMONOLITICKÉ STROPY Filigránové stropy skládají se z betonové nenosné desky vytvářející bednění a nabetonávky tloušťka stopní konstrukce mm, prefabrikovaný panel tl. 60 mm vč. příhradové výztuže desky prostě uložené rozpětí cca do 7,2 m pozemního stavitelství 32

33 PREFAMONOLITICKÉ STROPY Klenby pozemního stavitelství 33

34 KLENBY nejstarší konstrukční prvek určený pro stropní konstrukce (resp. pro vetší rozpětí) zakřivený tvar technologie provedení: zděné, monolitické materiál kamenné, cihelné, železobetonové, betonové čelní oblouk charakteristický znak kleneb pomyslný svislý příčný řez Výhody dlouhá životnost, statická únosnost, trvanlivost ve vlhkém prostředí, akustika Nevýhody pracnost, nerovný podhled, velká hmotnost, tl. stropní konstrukce. KLENBY Názvosloví kleneb 1 opěra klenby 2 klenák 3 vrcholový klenák (závěrák) 4 styčná spára 5 ložná spára 6 pateční spára 7 líc klenby 8 rub klenby 9 klenbová nadezdívka Pro únosnost klenby mají velký význam klenbová nadezdívka a zásyp klenby. Pata klenby podpůrné konstrukce, které přenášejí šikmé tlaky od kleneb do svislých konstrukcí (někdy opěrami zdi či táhla) pozemního stavitelství 34

35 KLENBY Klenby dle tvaru a konstrukce valená, klášterní, zrcadlová, neckovitá, česká, křížová, pruská, kopule, hvězdicová Valená Klášterní KLENBY Klenby dle tvaru a konstrukce valená, klášterní, zrcadlová, neckovitá, česká, křížová, pruská, kopule, hvězdicová Zrcadlová Neckovitá pozemního stavitelství 35

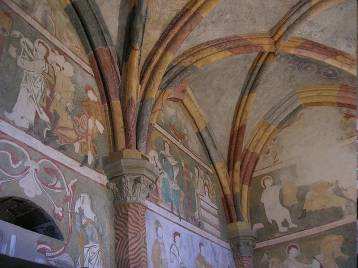

36 KLENBY Klenby dle tvaru a konstrukce valená, klášterní, zrcadlová, neckovitá, česká, křížová, pruská, kopule, hvězdicová Křížová KLENBY Klenby dle tvaru a konstrukce valená, klášterní, zrcadlová, neckovitá, česká, křížová, pruská, kopule, hvězdicová Pruská Kopule Česká pozemního stavitelství 36

37 KLENBY Klenby dle tvaru a konstrukce valená, klášterní, zrcadlová, neckovitá, česká, křížová, pruská, kopule, hvězdicová Hvězdicová Valená klenba s lunetami KLENBY Klenebné žebro místo proniku ploch kleneb přejímá tlaky a přenáší je do podpor u nejstarších staveb jsou žebra mohutná plní především statickou funkci později dochází funkce dekorativní pozemního stavitelství 37

38 KLENBY Provádění kleneb 1 dřevěný ramenát; 2 ložná spára; 3 pateční spára; 4 vyložená patka klenby; 5 provázek pro kontrolu radiálního ukládání klenáků Falešná klenba KLENBY Provádění zděné klenby pozemního stavitelství 38

39 KLENBY Další typy kleneb Sklípková klenba Gotická klenba Křížová klenba KLENBY Klenby cihelné do ocelových nosníků Výhoda nízká k-ční výška, rychlé provádění, odolnost proti ohni Nevýhoda nerovnost podhledů pozemního stavitelství 39
