1 Větrací jednotky s vysokou účinností

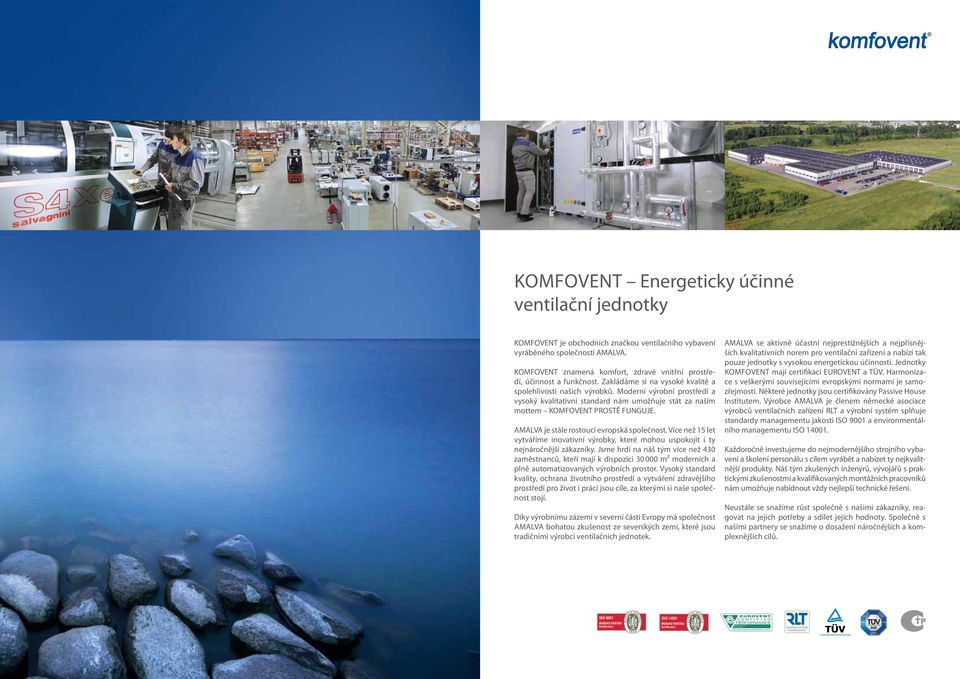

2 Komfovent Energeticky účinné ventilační jednotky KOMFOVENT je obchodních značkou ventilačního vybavení vyráběného společností AMALVA. KOMFOVENT znamená komfort, zdravé vnitřní prostředí, účinnost a funkčnost. Zakládáme si na vysoké kvalitě a spolehlivosti našich výrobků. Moderní výrobní prostředí a vysoký kvalitativní standard nám umožňuje stát za naším mottem KOMFOVENT PROSTĚ FUNGUJE. AMALVA je stále rostoucí evropská společnost. Více než 15 let vytváříme inovativní výrobky, které mohou uspokojit i ty nejnáročnější zákazníky. Jsme hrdí na náš tým více než 430 zaměstnanců, kteří mají k dispozici m² moderních a plně automatizovaných výrobních prostor. Vysoký standard kvality, ochrana životního prostředí a vytváření zdravějšího prostředí pro život i práci jsou cíle, za kterými si naše společnost stojí. Díky výrobnímu zázemí v severní části Evropy má společnost Amalva bohatou zkušenost ze severských zemí, které jsou tradičními výrobci ventilačních jednotek. AMALVA se aktivně účastní nejprestižnějších a nejpřísnějších kvalitativních norem pro ventilační zařízení a nabízí tak pouze jednotky s vysokou energetickou účinností. Jednotky Komfovent mají certifikaci EUROVENT a TÜV. Harmonizace s veškerými souvisejícími evropskými normami je samozřejmostí. Některé jednotky jsou certifikovány Passive House Institutem. Výrobce AMALVA je členem německé asociace výrobců ventilačních zařízení RLT a výrobní systém splňuje standardy managementu jakosti ISO 9001 a environmentálního managementu ISO Každoročně investujeme do nejmodernějšího strojního vybavení a školení personálu s cílem vyrábět a nabízet ty nejkvalitnější produkty. Náš tým zkušených inženýrů, vývojářů s praktickými zkušenostmi a kvalifikovaných montážních pracovníků nám umožňuje nabídnout vždy nejlepší technické řešení. Neustále se snažíme růst společně s našimi zákazníky, reagovat na jejich potřeby a sdílet jejich hodnoty. Společně s našimi partnery se snažíme o dosažení náročnějších a komplexnějších cílů. AHU N : Range: VERSO 2

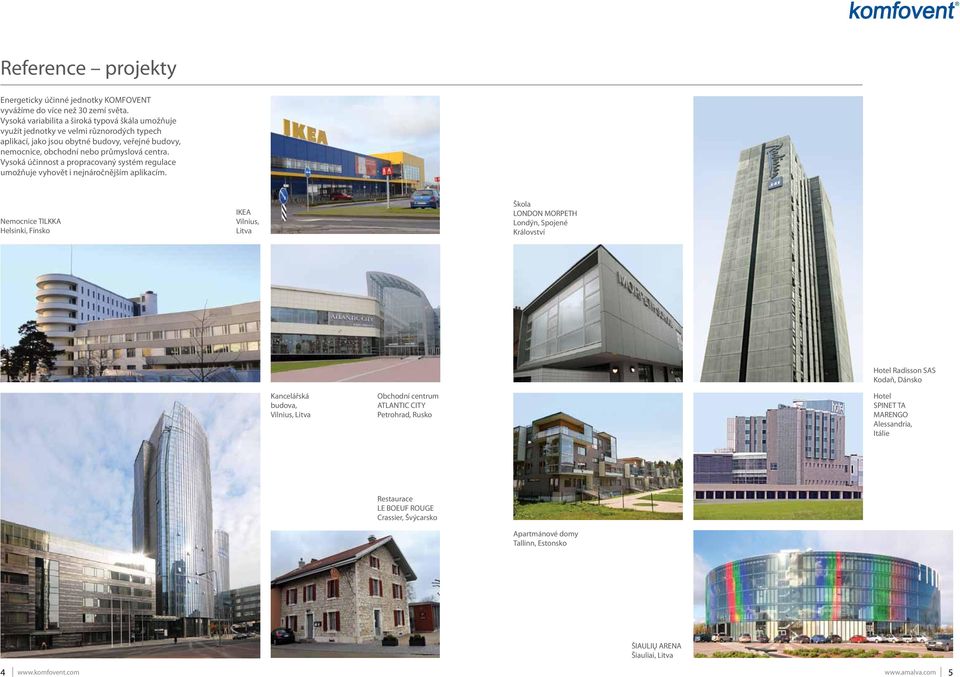

3 Reference projekty Energeticky účinné jednotky KOMFOVENT vyvážíme do více než 30 zemí světa. Vysoká variabilita a široká typová škála umožňuje využít jednotky ve velmi různorodých typech aplikací, jako jsou obytné budovy, veřejné budovy, nemocnice, obchodní nebo průmyslová centra. Vysoká účinnost a propracovaný systém regulace umožňuje vyhovět i nejnáročnějším aplikacím. Nemocnice TILKKA Helsinki, Finsko IKEA Vilnius, Litva Škola LONDON MORPETH Londýn, Spojené Království Kancelářská budova, Vilnius, Litva Obchodní centrum ATLANTIC CITY Petrohrad, Rusko Hotel Radisson SAS Kodaň, Dánsko Hotel SPINET TA MARENGO Alessandria, Itálie Restaurace LE BOEUF ROUGE Crassier, Švýcarsko Apartmánové domy Tallinn, Estonsko ŠIAULIŲ ARENA Šiauliai, Litva

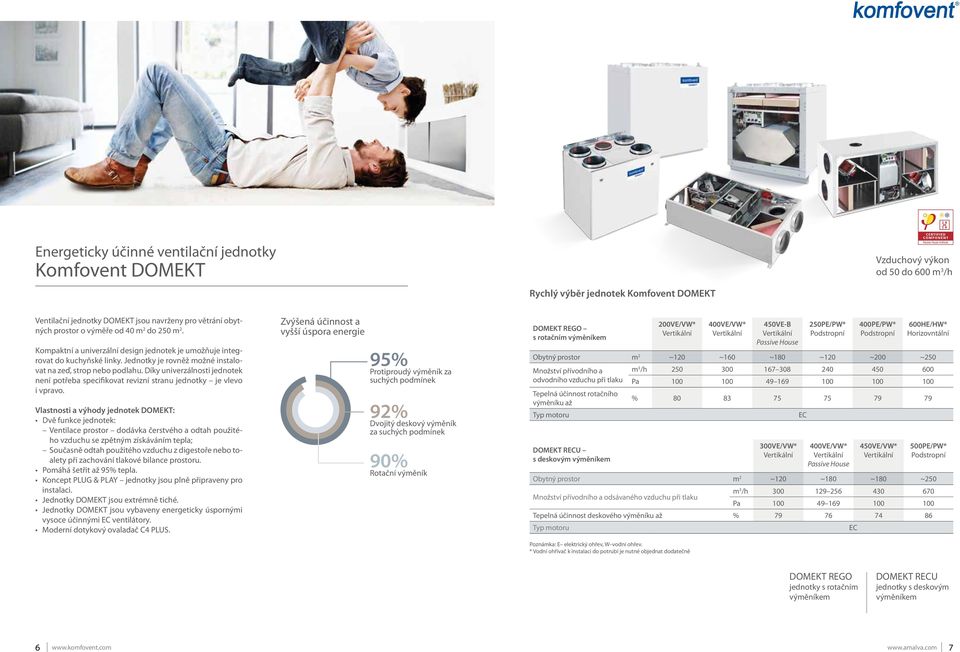

4 Energeticky účinné ventilační jednotky Komfovent DOMEKT Rychlý výběr jednotek Komfovent DOMEKT Vzduchový výkon od 50 do 600 m 3 /h Ventilační jednotky DOMEKT jsou navrženy pro větrání obytných prostor o výměře od 40 m 2 do 250 m 2. Kompaktní a univerzální design jednotek je umožňuje integrovat do kuchyňské linky. Jednotky je rovněž možné instalovat na zeď, strop nebo podlahu. Díky univerzálnosti jednotek není potřeba specifikovat revizní stranu jednotky je vlevo i vpravo. Vlastnosti a výhody jednotek DOMEKT: Dvě funkce jednotek: Ventilace prostor dodávka čerstvého a odtah použitého vzduchu se zpětným získáváním tepla; Současně odtah použitého vzduchu z digestoře nebo toalety při zachování tlakové bilance prostoru. Pomáhá šetřit až 95% tepla. Koncept PLUG & PLAY jednotky jsou plně připraveny pro instalaci. Jednotky DOMEKT jsou extrémně tiché. Jednotky DOMEKT jsou vybaveny energeticky úspornými vysoce účinnými EC ventilátory. Moderní dotykový ovaladač C4 PLUS. Zvýšená účinnost a vyšší úspora energie 95% Protiproudý výměník za suchých podmínek 92% Dvojitý deskový výměník za suchých podmínek 90% Rotační výměník DOMEKT REGO s rotačním 200VE/VW* 400VE/VW* 450VE-B Passive House 250PE/PW* Podstropní 400PE/PW* Podstropní 600HE/HW* Horizovntální Obytný prostor m 2 ~120 ~160 ~180 ~120 ~200 ~250 Množství přívodního a m 3 /h odvodního vzduchu při tlaku Pa Tepelná účinnost rotačního výměníku až % Typ motoru EC DOMEKT RECU s deskovým 300VE/VW* 400VE/VW* Passive House 450VE/VW* 500PE/PW* Podstropní Obytný prostor m 2 ~120 ~180 ~180 ~250 m 3 /h Množství přívodního a odsávaného vzduchu při tlaku Pa Tepelná účinnost deskového výměníku až % Typ motoru EC Poznámka: E elektrický ohřev, W vodní ohřev. * Vodní ohřívač k instalaci do potrubí je nutné objednat dodatečně DOMEKT REGO jednotky s rotačním DOMEKT RECU jednotky s deskovým

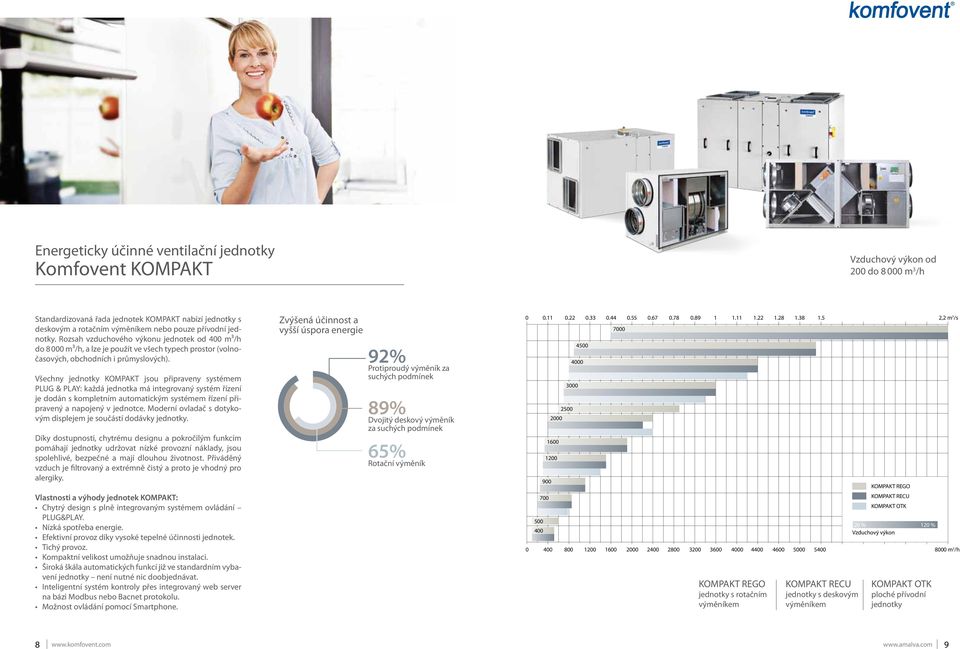

5 Energeticky účinné ventilační jednotky Komfovent KOMPAKT Vzduchový výkon od 200 do m 3 /h Standardizovaná řada jednotek KOMPAKT nabízí jednotky s deskovým a rotačním nebo pouze přívodní jednotky. Rozsah vzduchového výkonu jednotek od 400 m³/h do m³/h, a lze je použít ve všech typech prostor (volnočasových, obchodních i průmyslových). Všechny jednotky KOMPAKT jsou připraveny systémem PLUG & PLAY: každá jednotka má integrovaný systém řízení je dodán s kompletním automatickým systémem řízení připravený a napojený v jednotce. Moderní ovladač s dotykovým displejem je součástí dodávky jednotky. Díky dostupnosti, chytrému designu a pokročilým funkcím pomáhají jednotky udržovat nízké provozní náklady, jsou spolehlivé, bezpečné a mají dlouhou životnost. Přiváděný vzduch je filtrovaný a extrémně čistý a proto je vhodný pro alergiky. Vlastnosti a výhody jednotek KOMPAKT: Chytrý design s plně integrovaným systémem ovládání PLUG&PLAY. Nízká spotřeba energie. Efektivní provoz díky vysoké tepelné účinnosti jednotek. Tichý provoz. Kompaktní velikost umožňuje snadnou instalaci. Široká škála automatických funkcí již ve standardním vybavení jednotky není nutné nic doobjednávat. Inteligentní systém kontroly přes integrovaný web server na bázi Modbus nebo Bacnet protokolu. Možnost ovládání pomocí Smartphone. Zvýšená účinnost a vyšší úspora energie 92% Protiproudý výměník za suchých podmínek 89% Dvojitý deskový výměník za suchých podmínek 65% Rotační výměník ,2 m 3 /s KOMPAKT REGO KOMPAKT RECU KOMPAKT OTK 20 % 120 % Vzduchový výkon m 3 /h KOMPAKT REGO jednotky s rotačním KOMPAKT RECU jednotky s deskovým KOMPAKT OTK ploché přívodní jednotky

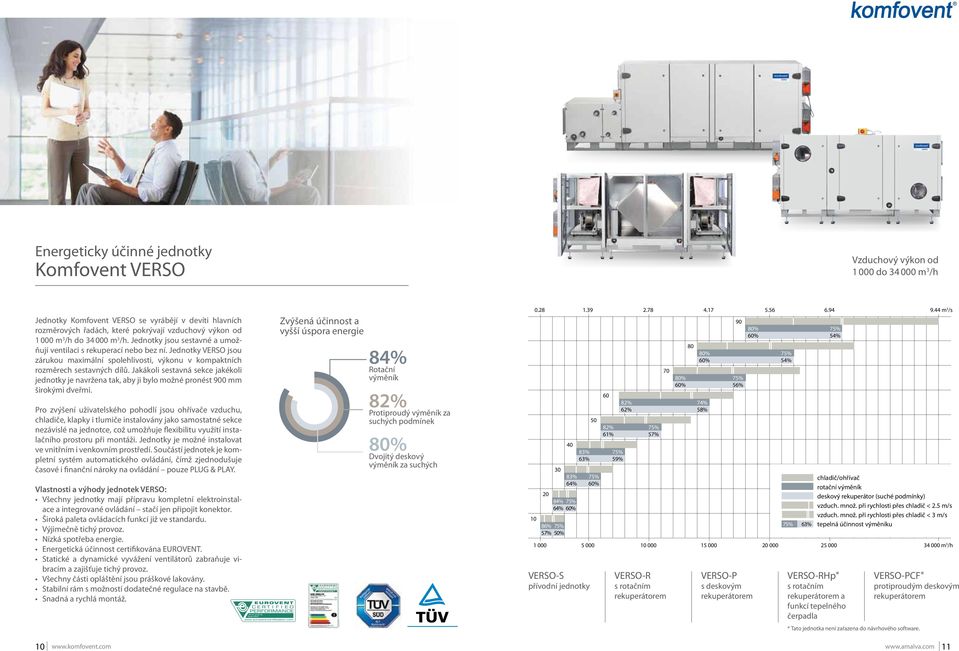

6 Energeticky účinné jednotky Komfovent VERSO Vzduchový výkon od do m 3 /h Jednotky Komfovent VERSO se vyrábějí v devíti hlavních rozměrových řadách, které pokrývají vzduchový výkon od m 3 /h do m 3 /h. Jednotky jsou sestavné a umožňují ventilaci s rekuperací nebo bez ní. Jednotky VERSO jsou zárukou maximální spolehlivosti, výkonu v kompaktních rozměrech sestavných dílů. Jakákoli sestavná sekce jakékoli jednotky je navržena tak, aby ji bylo možné pronést 900 mm širokými dveřmi. Pro zvýšení uživatelského pohodlí jsou ohřívače vzduchu, chladiče, klapky i tlumiče instalovány jako samostatné sekce nezávislé na jednotce, což umožňuje flexibilitu využití instalačního prostoru při montáži. Jednotky je možné instalovat ve vnitřním i venkovním prostředí. Součástí jednotek je kompletní systém automatického ovládání, čímž zjednodušuje časové i finanční nároky na ovládání pouze PLUG & PLAY. Vlastnosti a výhody jednotek VERSO: Všechny jednotky mají přípravu kompletní elektroinstalace a integrované ovládání stačí jen připojit konektor. Široká paleta ovládacích funkcí již ve standardu. Výjimečně tichý provoz. Nízká spotřeba energie. Energetická účinnost certifikována EUROVENT. Statické a dynamické vyvážení ventilátorů zabraňuje vibracím a zajišťuje tichý provoz. Všechny části opláštění jsou práškové lakovány. Stabilní rám s možností dodatečné regulace na stavbě. Snadná a rychlá montáž. AHU N : Range: VERSO Zvýšená účinnost a vyšší úspora energie 84% Rotační výměník 82% Protiproudý výměník za suchých podmínek 80% Dvojitý deskový výměník za suchých m 3 /s % 75% 64% 60% 86% 75% 57% 50% m 3 /h VERSO-S přívodní jednotky % 75% 63% 59% 83% 75% 64% 60% 70 VERSO-R s rotačním rekuperátorem 80 82% 74% 62% 58% 82% 75% 61% 57% 90 80% 75% 60% 54% 80% 75% 60% 56% VERSO-P s deskovým rekuperátorem 80% 75% 60% 54% 75% 63% chladič/ohřívač rotační výměník deskový rekuperátor (suché podmínky) vzduch. množ. při rychlosti přes chladič < 2.5 m/s vzduch. množ. při rychlosti přes chladič < 3 m/s tepelná účinnost výměníku VERSO-RHp* s rotačním rekuperátorem a funkcí tepelného čerpadla VERSO-PCF* protiproudým deskovým rekuperátorem * Tato jednotka není zařazena do návrhového software

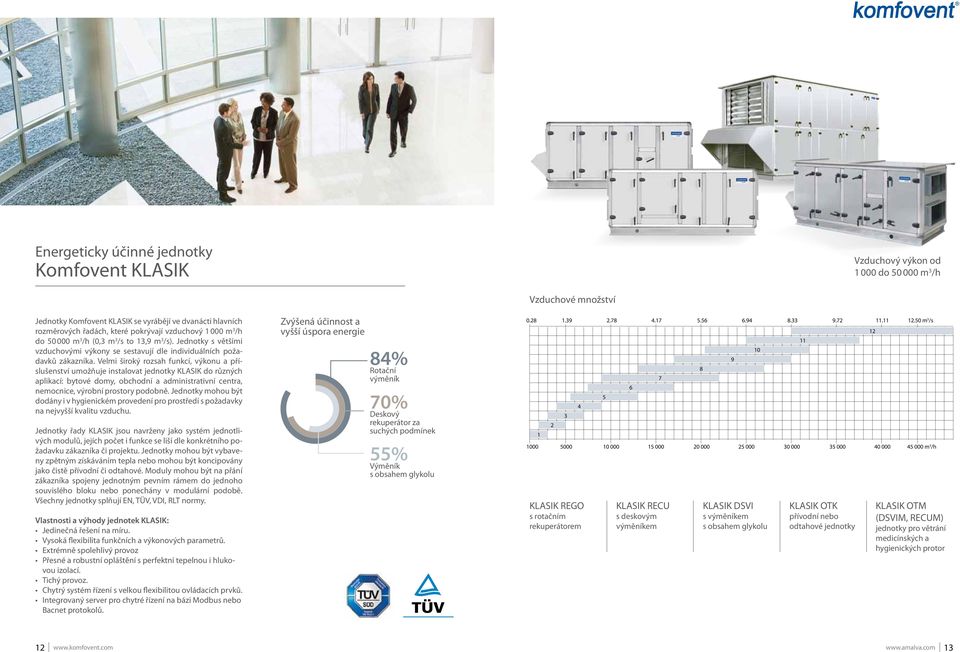

7 Energeticky účinné jednotky Komfovent KLASIK Vzduchový výkon od do m 3 /h Jednotky Komfovent KLASIK se vyrábějí ve dvanácti hlavních rozměrových řadách, které pokrývají vzduchový m 3 /h do m 3 /h (0,3 m 3 /s to 13,9 m 3 /s). Jednotky s většími vzduchovými výkony se sestavují dle individuálních požadavků zákazníka. Velmi široký rozsah funkcí, výkonu a příslušenství umožňuje instalovat jednotky KLASIK do různých aplikací: bytové domy, obchodní a administrativní centra, nemocnice, výrobní prostory podobně. Jednotky mohou být dodány i v hygienickém provedení pro prostředí s požadavky na nejvyšší kvalitu vzduchu. Jednotky řady KLASIK jsou navrženy jako systém jednotlivých modulů, jejích počet i funkce se liší dle konkrétního požadavku zákazníka či projektu. Jednotky mohou být vybaveny zpětným získáváním tepla nebo mohou být koncipovány jako čistě přívodní či odtahové. Moduly mohou být na přání zákazníka spojeny jednotným pevním rámem do jednoho souvislého bloku nebo ponechány v modulární podobě. Všechny jednotky splňují EN, TÜV, VDI, RLT normy. Vlastnosti a výhody jednotek KLASIK: Jedinečná řešení na míru. Vysoká flexibilita funkčních a výkonových parametrů. Extrémně spolehlivý provoz Přesné a robustní opláštění s perfektní tepelnou i hlukovou izolací. Tichý provoz. Chytrý systém řízení s velkou flexibilitou ovládacích prvků. Integrovaný server pro chytré řízení na bázi Modbus nebo Bacnet protokolů. Zvýšená účinnost a vyšší úspora energie 84% Rotační výměník 70% Deskový rekuperátor za suchých podmínek 55% Výměník s obsahem glykolu Vzduchové množství m 3 /s m 3 /h KLASIK REGO s rotačním rekuperátorem KLASIK RECU s deskovým 10 KLASIK DSVI s s obsahem glykolu 11 KLASIK OTK přívodní nebo odtahové jednotky 12 KLASIK OTM (DSVIM, RECUM) jednotky pro větrání medicínských a hygienických protor

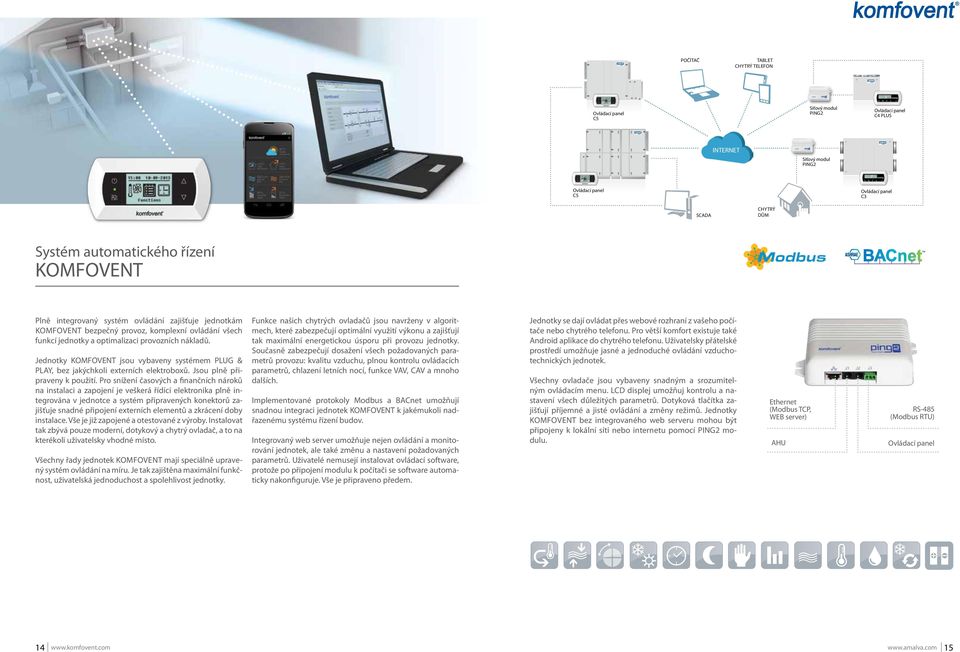

8 POČÍTAČ TABLET CHYTRÝ TELEFON C5 Síťový modul Ping2 C4 PLUS INTERNET Síťový modul Ping2 C5 C3 SCADA CHYTRÝ DŮM Systém automatického řízení KOMFOVENT Plně integrovaný systém ovládání zajišťuje jednotkám Komfovent bezpečný provoz, komplexní ovládání všech funkcí jednotky a optimalizaci provozních nákladů. Jednotky KOMFOVENT jsou vybaveny systémem PLUG & PLAY, bez jakýchkoli externích elektroboxů. Jsou plně připraveny k použití. Pro snížení časových a finančních nároků na instalaci a zapojení je veškerá řídící elektronika plně integrována v jednotce a systém připravených konektorů zajišťuje snadné připojení externích elementů a zkrácení doby instalace. Vše je již zapojené a otestované z výroby. Instalovat tak zbývá pouze moderní, dotykový a chytrý ovladač, a to na kterékoli uživatelsky vhodné místo. Všechny řady jednotek Komfovent mají speciálně upravený systém ovládání na míru. Je tak zajištěna maximální funkčnost, uživatelská jednoduchost a spolehlivost jednotky. Funkce našich chytrých ovladačů jsou navrženy v algoritmech, které zabezpečují optimální využití výkonu a zajišťují tak maximální energetickou úsporu při provozu jednotky. Současně zabezpečují dosažení všech požadovaných parametrů provozu: kvalitu vzduchu, plnou kontrolu ovládacích parametrů, chlazení letních nocí, funkce VAV, CAV a mnoho dalších. Implementované protokoly Modbus a BACnet umožňují snadnou integraci jednotek KOMFOVENT k jakémukoli nadřazenému systému řízení budov. Integrovaný web server umožňuje nejen ovládání a monitorování jednotek, ale také změnu a nastavení požadovaných parametrů. Uživatelé nemusejí instalovat ovládací software, protože po připojení modulu k počítači se software automaticky nakonfiguruje. Vše je připraveno předem. Jednotky se dají ovládat přes webové rozhraní z vašeho počítače nebo chytrého telefonu. Pro větší komfort existuje také Android aplikace do chytrého telefonu. Uživatelsky přátelské prostředí umožňuje jasné a jednoduché ovládání vzduchotechnických jednotek. Všechny ovladače jsou vybaveny snadným a srozumitelným ovládacím menu. LCD displej umožňuj kontrolu a nastavení všech důležitých parametrů. Dotyková tlačítka zajišťují příjemné a jisté ovládání a změny režimů. Jednotky Komfovent bez integrovaného web serveru mohou být připojeny k lokální síti nebo internetu pomocí PING2 modulu. Ethernet (Modbus TCP, Web server) AHU RS-485 (Modbus RTU)

9 Rekuvent s.r.o. Kněžskodvorská České Budějovice Czech Republic tel.: (+420) , (+420) Producer: UAB Amalva Ozo str. 10, Vilnius Lithuania
