Îelezobeton na stavbû.

Transkript

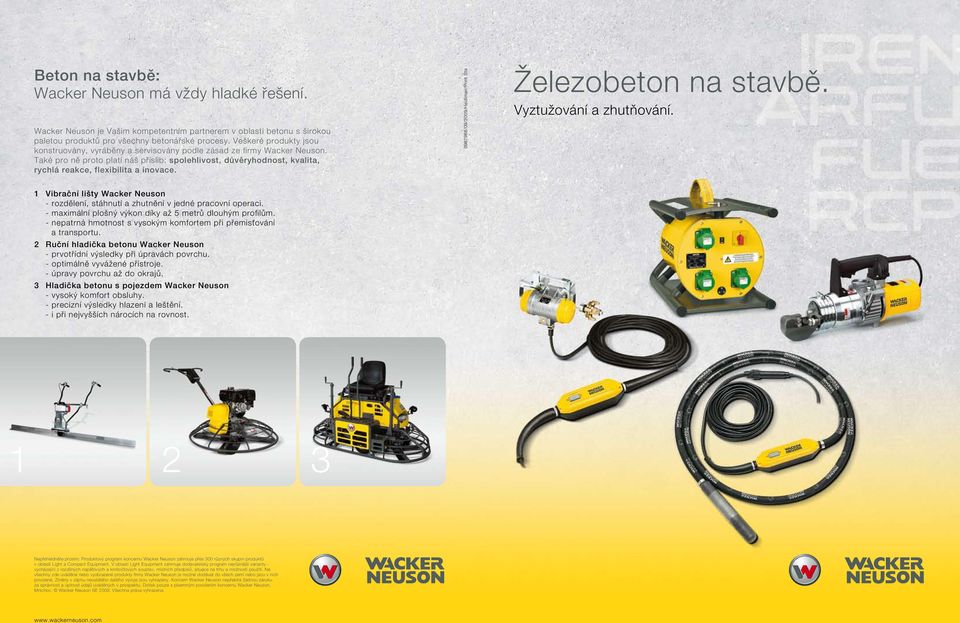

1 Beton na stavbû: Wacker Neuson má vïdy hladké fie ení. Wacker Neuson je Va ím kompetentním partnerem v oblasti betonu s irokou paletou produktû pro v echny betonáfiské procesy. Ve keré produkty jsou konstruovány, vyrábûny a servisovány podle zásad ze firmy Wacker Neuson. Také pro nû proto platí ná pfiíslib: spolehlivost, dûvûryhodnost, kvalita, rychlá reakce, flexibilita a inovace /09/2009/Heidlmair/Print Sta Îelezobeton na stavbû. VyztuÏování a zhutàování. 1 Vibraãní li ty Wacker Neuson - rozdûlení, stáhnutí a zhutnûní v jedné pracovní operaci. - maximální plo n v kon díky aï 5 metrû dlouh m profilûm. - nepatrná hmotnost s vysok m komfortem pfii pfiemisèování a transportu. 2 Ruãní hladiãka betonu Wacker Neuson - prvotfiídní v sledky pfii úpravách povrchu. - optimálnû vyváïené pfiístroje. - úpravy povrchu aï do okrajû. 3 Hladiãka betonu s pojezdem Wacker Neuson - vysoký komfort obsluhy. - precizní v sledky hlazení a le tûní. - i pfii nejvy ích nárocích na rovnost Nepfiehlédnûte prosím: Produktov program koncernu Wacker Neuson zahrnuje pfies 300 rûzn ch skupin produktû v oblasti Light a Compact Equipment. V oblasti Light Equipment zahrnuje dodavatelsk program nejrûznûj í varianty - vycházející z rozdíln ch napûèov ch a kmitoãtov ch soustav, místních pfiedpisû, situace na trhu a moïností pouïití. Ne v echny zde uvádûné nebo vyobrazené produkty firmy Wacker Neuson je moïné dodávat do v ech zemí nebo jsou v nich povolené. Zmûny v zájmu neustálého dal ího v voje jsou vyhrazeny. Koncern Wacker Neuson nepfiebírá Ïádnou záruku za správnost a úplnost údajû uvádûn ch v prospektu. Dotisk pouze s písemn m povolením koncernu Wacker Neuson, Mnichov. Wacker Neuson SE V echna práva vyhrazena.

2 Optimální zhutàování v raznû ovlivàuje kvalitu betonu. SYSTÉMY PRO ZHUT OVÁNÍ BETONU Strana 4 PONORNÉ VIBRÁTORY - Vysokofrekvenãní - Vysokofrekvenãní s integrovan m mûniãem - S ohebnou hfiídelí - Se spalovacím motorem - Se stlaãen m vzduchem Strana 16 PŘÍLOÎNÉ VIBRÁTORY - Pro pfiipojení na externí mûniã - S integrovan m mûniãem Strana 26 MĚNIČ FREKVENCE A NAPĚTÍ - Elektrické - Mechanické - Vysokofrekvenãní Strana 32 TIPY PRO UŽIVATELE - Tipy pro správné pouïívání pfiístrojû pfii zhutàování betonu Strana 36 Zdroj: PERI GmbH VYZTUŽOVACÍ TECHNIKA VYZTUŽOVACÍ TECHNIKA - Řezací a oh bací pfiístroje - Rádlovaãka 2_3 WACKER NEUSON ŽELEZOBETON

3 Zdroj: PERI GmbH Nejprodávanûj í na celém svûtû. Originál od technologické jedniãky. Ponorné vibrátory Wacker Neuson mají skuteãnû co nabídnout: Dlouhá životnost. Vysok zhutàovací v kon. Prvotfiídní kvalita. Rozsáhl standard bezpeãnosti. Speciální fie ení. Ponorné vibrátory 4_5 WACKER NEUSON ŽELEZOBETON

4 Vysokofrekvenãní ponorné vibrátory: IREN a IRSEN IRSEN IREN PrÛmûr tûlesa od 30 do 65 mm pro každou oblast použití. Všechny konstrukãní díly jsou MADE IN GERMANY! High End pfiístroje pro prûmyslové zhutàování betonu, pfii kterém záleïí na produktivitû a Ïivotnosti: - Spolehlivé zhutàování betonu díky stabilnímu nízkootáãkovému elektromotoru. - Integrovan tepeln ochrann spínaã. - Motor vyvinut na í firmou s nejvy ími standardy kvality. - Indukãnû kalená tûlesa ponorného vibrátoru s vysokou odolností proti opotfiebení. - Snadná údrïba díky rychlé v mûnû tûlesa ponorného vibrátoru bez speciálního náfiadí. - Ergonomická rukojeè LOW VIB u konstrukãní fiady IRSEN s minimálními vibracemi. Délka 6_7 WACKER NEUSON ŽELEZOBETON Ponorné vibrátory

5 Vysokofrekvenãní ponorné vibrátory s integrovan m mûniãem: IRFU a IRSE-FU 1 Wacker Neuson Bodyguard Absolutní bezpeãnost pro obsluhu od Bodyguarda aï po tûleso ponorného vibrátoru. Bodyguard je integrovan proudov chrániã, kter bûhem 3 milisekund pfiístroj v pfiípadû potfieby vypne. 2 Gumový uzávûr nezanechá pfii zhutàování Ïádné stopy na bednûní. Na pfiání také SPECIÁLNÍ PROVEDENÍ A NEOBVYKLÁ ŘEŠENÍ Rádi Vás informujeme. IRFU IRSE-FU 1 Patentovaná technologie od firmy Wacker Neuson, která pfiesvûdãí: - Nezávislé pouïívání díky integrovanému mûniãi: pro jednofázov elektrick proud (proud pro svûtelné obvody). - Zalitá elektronika ãiní mûniã neopotfiebovateln m. - Funkãní design pouzdra se zaoblen mi rohy pro jednoduchou manipulaci bez rizika vzpfiíãení v ruce. - Spolehliv provoz také na generátorech a pfii kolísajících vstupních napûtích. - S Wacker Neuson Bodyguardem TM : Bodyguard TM je integrovan proudov chrániã, kter bûhem 3 milisekund pfiístroj v pfiípadû potfieby vypne. Poskytuje absolutní bezpeãnost pro obsluhu od Bodyguarda TM aï po tûleso ponorného vibrátoru. - Tûlesa ponorn ch vibrátorû se dodávají také s gumov m uzávûrem na ochranu plá tû bednûní. 2 8_9 WACKER NEUSON ŽELEZOBETON Ponorné vibrátory

6 Ponorné vibrátory s ohebnou hfiídelí: HMS se spalovacím motorem nebo elektromotorem. Rychlá a snadná v mûna ohebné hfiídele díky praktickému rychlouzávûru. HMS s benzínovým motorem A 5000 HMS s elektromotorem M 2000 Ponorný vibrátor, ohebná hfiídel a elektromotor S = krátké standardní tûleso ponorného vibrátoru HA = hybridní tûleso ponorného vibrátoru s velkou amplitudou = nepfiípustné = nedoporuãuje se Ponorný vibrátor, ohebná hfiídel a benzínový motor Systém, kter pfiesvûdãí flexibilitou a hospodárností. - Individuálnû konfigurovateln : rozliãné ohebné hfiídele, tûlesa ponorného vibrátoru a motory jsou rûznû kombinovatelné. - Rychlospojka pro jednoduchou manipulaci. - Flexibilita motorû: spalovací motory a elektromotory v rûzn ch v konov ch tfiídách. - Indukãnû kalená tûlesa ponorného vibrátoru s vysokou odolností proti opotfiebení. S = krátké standardní tûleso ponorného vibrátoru HA = hybridní tûleso ponorného vibrátoru s velkou amplitudou = pfiípustná kombinace = nepfiípustné 10_11 WACKER NEUSON ŽELEZOBETON Ponorné vibrátory

7 Pfienosné ponorné vibrátory: BV a PV Ponorný vibrátor na stlaãený vzduch: PIR PV 35 PIR Pneumatický ponorný vibrátor pro provoz s kompresory. Systém, který boduje díky svému snadnému použití. - Ponorný vibrátor pfienosný na zádech, pohánûný benzínovým motorem. - Jednoduchá obsluha pomocí vypínaãe a ovládáním plynu ve výši ramen. - Ergonomický design díky polstrovanému ramennímu a zádovému popruhu. - Nezávislý na napájení. - ZajišÈuje vysokou pohyblivost pfii práci. - Dodává se rovnûž v tyãové variantû. BV 35 TECHNICKÉ ÚDAJE IRSEN 30 IRSEN 38 IRSEN 45 IRSEN 57* PrÛmûr tûlesa vibrátoru mm Délka tûlesa vibrátoru (d) mm Ochranná hadice m 0,8 0,8 0,8 0,8 Hmotnost tûlesa vibrátoru kg 1,4 2,2 3,5 5,8 Provozní hmotnost kg 5,1 5,9 7,2 11,2 Efektivní prûmûr** cm Vibrace 1/min Hnací motor vysokofrekvenãní motor s kotvou pro pfiipojení k mûniãi frekvence a napûtí Wacker Neuson Napûtí V 42 / / / / 250 Proud A 3,5 / 0,6 7,0 / 1,4 10,0 / 1,85 17,3 / 3,0 Kmitoãet Hz Pfiipojovací kabel m TECHNICKÉ ÚDAJE IRFU 30 IRFU 38 IRFU 45 IRFU 57 IRFU 65 PrÛmûr tûlesa vibrátoru mm Délka tûlesa vibrátoru (d) mm Ochranná hadice m 0,8 0,8 5,0 5,0 5,0 Hmotnost tûlesa vibrátoru kg 1,4 2,2 3,5 5,8 9,2 Provozní hmotnost kg 11,5 13,6 14,6 19,8 25,5 Efektivní prûmûr** cm Vibrace 1/min Hnací motor TECHNICKÉ ÚDAJE IRSE-FU 30 IRSE-FU 38 IRSE-FU 45 IRSE-FU 57 PrÛmûr tûlesa vibrátoru mm Délka tûlesa vibrátoru (d) mm Ochranná hadice m 0,8 0,8 0,8 0,8 Hmotnost tûlesa vibrátoru kg 1,4 2,2 3,5 5,8 Provozní hmotnost kg 11, Efektivní prûmûr** cm Vibrace 1/min Hnací motor vysokofrekvenãní motor s kotvou a elektronickým mûniûem frekvence integrovaným do krytu spínaãe pro pfiímé pfiipojení ke zdroji V 50 / 60 Hz 1~ Napûtí V ~ ~ ~ ~ ~ Proud A 2,2 3,5 4,8 6,0 10,0 Kmitoãet Hz Pfiipojovací kabel m Pfiívodní kabel m 15 +0,5 vysokofrekvenãní motor s kotvou pro pfiipojení k mûniãi frekvence a napûtí Wacker Neuson Napûtí V ~ ~ ~ ~ 15 +0,5 TĚLESO PONORNÉHO VIBRÁTORU H 25 H 25S H 25HA H 35 H 35S H 35HA PrÛmûr mm Délka mm Hmotnost kg 1,3 0,8 1,3 2,1 1,6 2,3 TĚLESO PONORNÉHO VIBRÁTORU H 45 H 45S H 45HA H 50HA H 55 H 65 PrÛmûr mm Délka mm Hmotnost kg 3,4 2,8 3,3 3,9 5,4 6, ,5 Proud A 2,2 3,5 4,8 6 Kmitoãet Hz Pfiipojovací kabel m , ,5 TECHNICKÉ ÚDAJE A 5000 D 4000 M 1000 M 2000 M 3000 Hnací motor vzduchem chlazen ãtyfitaktní jednoválcový benzínový motor Honda vzduchem chlazený jednoválcový naftový motor Lombardini univerzální motor s ochrannou izolací univerzální motor s ochrannou izolací univerzální motor s chrannou izolací Napûtí V 230 1~ 230 1~ 230 1~ Proud A 4,5 6,5 10,0 Kmitoãet Hz Volnobûžné otáãky motoru bez zatížení 1/min Délka kabelu m 4,7 4,7 4,7 Výkon kw (PS) 4,0 (5,4) 3,2 (4,3) 1,0 (1,3) 1,5 (2,0) 2,3 (3,1) Druh paliva benzín nafta Spotfieba paliva l/h 1,7 1,0 Objem nádrže l 2,5 3,0 D x š x v mm 620 x 440 x x 485 x x 160 x x 160 x x 160 x 200 Hmotnost kg 29,7 40,6 5,7 6,4 8,4 OHEBNÝ HŘÍDEL SM1-E SM2-E SM4-E SM0-S SM1-S SM2-S Délka m ,5 1 2 Hmotnost kg 1,5 2,5 4,3 1,3 2,7 4,3 OHEBNÝ HŘÍDEL SM3-S SM4-S SM5-S SM7-S SM9-S Délka m Hmotnost kg 5,9 7,1 9,3 12,9 15,1 TECHNICKÉ ÚDAJE PIR 35 PIR 55 PIR 75 PrÛmûr tûlesa vibrátoru mm Délka tûlesa vibrátoru (d) mm Ochranná hadice m Provozní hmotnost kg 3,6 6,3 11,0 Efektivní prûmûr** cm Vibrace 1/min Pohon stlaãený vzduch stlaãený vzduch stlaãený vzduch Provozní tlak bar Spotfieba vzduchu m 3 /min 0,85 1,4 1,7 TECHNICKÉ ÚDAJE BV 35A-P BV 50A-P PV 35A D x š x v mm 635 x 584 x x 584 x x 267 x 254 Provozní hmotnost kg 10 15,4 7,7 Vibrace 1/min Hnací motor vzduchem chlazený, jednoválcový dvojtaktní benzinový motor s ventilem na hlavû Výrobce motoru / Typ Honda GX 35 Honda GX 35 Honda GX 35 Zdvihový objem cm 3 35, ,8 Výkon (pfii /min) kw 1,0 1,6 1,0 Provozní výkon kw (PS) pfii otáãkách 1/min 1,2 (1,6) variabilní 1,8 (2,5) variabilní 1,2 (1,6) variabilní Spouštûã reverzaãní spouštûã reverzaãní spouštûã reverzaãní spouštûã Spotfieba paliva l/h 0,6 0,9 0,6 Objem nádrže l 0,7 0,8 0,7 12_13_14 WACKER NEUSON ŽELEZOBETON * Dodává se také v krátkém provedení tûlesa vibrátoru. ** Toto je nezávazn údaj vycházející z praktick ch zku eností na ich zákazníkû za urãit ch provozních podmínek. Za speciálních rámcov ch podmínek se mûïe tento údaj li it. Doporuãujeme vïdy nejprve provést zku ební betonáï za konkrétních podmínek uïití. Zmûny v dûsledku neustálého v voje vyhrazeny

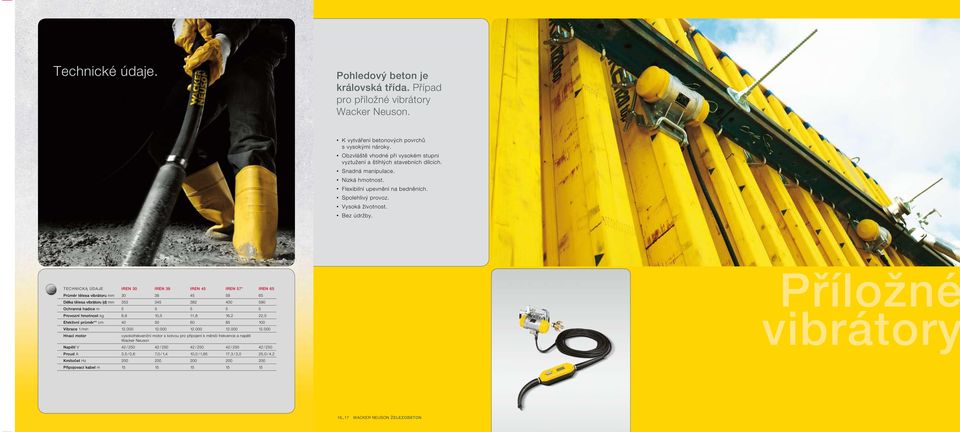

8 Technické údaje. Pohledov beton je královská tfiída. Pfiípad pro pfiíloïné vibrátory Wacker Neuson. K vytváfiení betonov ch povrchû s vysok mi nároky. Obzvlá tû vhodné pfii vysokém stupni vyztužení a štíhlých stavebních dílcích. Snadná manipulace. Nízká hmotnost. Flexibilní upevnûní na bednûních. Spolehlivý provoz. Vysoká životnost. Bez údržby. TECHNICKÉ ÚDAJE IREN 30 IREN 38 IREN 45 IREN 57* IREN 65 PrÛmûr tûlesa vibrátoru mm Délka tûlesa vibrátoru (d) mm Ochranná hadice m Provozní hmotnost kg 8,9 10,5 11,8 16,2 22,5 Efektivní prûmûr** cm Vibrace 1/min Hnací motor vysokofrekvenãní motor s kotvou pro pfiipojení k mûniãi frekvence a napûtí Wacker Neuson Napûtí V 42 / / / / / 250 Proud A 3,5 / 0,6 7,0 / 1,4 10,0 / 1,85 17,3 / 3,0 25,0 / 4,2 Kmitoãet Hz Pfiipojovací kabel m Pfiíložné vibrátory 16_17 WACKER NEUSON ŽELEZOBETON

9 Pfiíložné vibrátory na pohledový beton: AR 36 a ARFU 36 Všechny konstrukãní díly jsou MADE IN GERMANY! AR 36 ARFU 36 Výkon, na který je radost pohledût: - Spolehlivý provoz díky stabilnímu nízkootáãkovému elektromotoru. - Optimální úchyty pro rychlou montáï na rûzné systémy bednûní. - Dodává se ve v ech bûïn ch mezinárodnû roz ífien ch napûtích a kmitoãtech. - Model ARFU je k dispozici s integrovan m mûniãem pro pfiipojení na jednofázov elektrick proud (proud pro svûtelné obvody). AR 36 se dodává rovnûï s praktick m vypínaãem. 18_19 WACKER NEUSON ŽELEZOBETON Pfiíložné vibrátory

10 Univerzální a bezpeãné použití: Úchyty pro pfiíložné vibrátory na pohledový beton Wacker Neuson. VHODNÉ PRO VŠECHNY BĚŽNÉ SYSTÉMY BEDNĚNÍ AR 36 s úchytem SV 51 Použití úchytu SV 5 Úchyt SV 4 SV 5 SV 41 SV 51 SV 4 AV 6 SV 6 SV 46 SV 52 SV 55 SV 4 OBLAST POUŽITÍ - Nosníkové bednûní - Trámky bednûní SV 5 OBLAST POUŽITÍ - Rámové bednûní - Pevné osazení AV 6/SV 6/SV 46 OBLAST POUŽITÍ - Nosníkové bednûní - Pevné osazení - Volné upevnûní (svafiování, šroubování) SV 41 OBLAST POUŽITÍ - Nosníkové bednûní - Pevné osazení SV 52 OBLAST POUŽITÍ - Rámové bednûní - Trámky bednûní SV 51 OBLAST POUŽITÍ - Rámové bednûní - Kotevní profil - Montovatelný také pfies spoj rámû SV 55 OBLAST POUŽITÍ - Rámové bednûní - Trámky bednûní VÝROBCE BEDNĚNÍ* Doka H 20, Top 50, FF 20 Peri VT 20K, GT 24, VARIO GT 24 Hünnebeck H 20, R 24, GF 24, ES 24 Meva H 20 Noe H 20 Paschal H 20 VÝROBCE BEDNĚNÍ* Doka Framax XLife, Alu Framax XLife Peri Trio Meva StarTec, Mammut Noe NOEtop VÝROBCE BEDNĚNÍ* Doka Framax XLife, Alu Framax XLife Paschal Logo, Athlet VÝROBCE BEDNĚNÍ* Doka H 20, Top 50, FF 20 Peri VT 20K Hünnebeck H 20 Meva H 20 Noe H 20 Paschal H 20 VÝROBCE BEDNĚNÍ* Peri Trio VÝROBCE BEDNĚNÍ* Doka Framax XLife, Alu Framax XLife Paschal Logo, Athlet VÝROBCE BEDNĚNÍ* Hünnebeck Manto * nebo podobné 20_21 WACKER NEUSON ŽELEZOBETON Pfiíložné vibrátory

11 Optimální použití pfiíložných vibrátorû. TECHNICKÉ ÚDAJE AR 36/6/042 ARFU 36/6/230 D x š x v mm 232 x 227 x 102,5 232 x 227 x 102,5 Vrtné schéma mm 90 x x 125 Hmotnost kg 5,8 5,8 (14,2 s mûniãem a kabelem) Standardní odstfiedivá síla kn 2,85 2,17 Max. odstfiedivá síla kn 3,47 3,47 Vibrace 1/min Výkon kw 0,4 1,1 Napûtí V Jmenovitý proud A 9 6 Kmitoãet Hz Pfiipojovací kabel m ~100 cm ~100 cm Celková délka s pfiívodním kabelem k mûniãi m 17 Dodává se také s integrovaným vypínaãem na pfiívodním kabelu. ano ne bis do 50 cm 50 cm 50 cm 50 cm 50 cm 50 cm Osazení bednûní a efektivní hloubka pfiíloïn ch vibrátorû na pohledov beton (boãní pohled) bis do100 cm Îelezobeton s pfiíloïn mi vibrátory Wacker Neuson: rozhodnutí pro evidentnû vy í kvalitu. Povrch betonu nab vá na v znamu jakoïto znak kvality. ProtoÏe pfii pouïití pfiíloïn ch vibrátorû celé bednûní vibruje, pfiená ejí se vibrace povrchem rovnomûrnû do ãerstvého betonu. Dobr pfiedpoklad pro homogenní a neporézní betonové povrchy. âasto aï tûsnû pfies poloïením ãerstvého betonu se ukáïe, Ïe pracovní prostor je pro ponorné vibrátory patnû pfiístupn. Proto by mûly b t vïdy k dispozici flexibilnû pouïitelné pfiíloïné vibrátory. 50 cm 50 cm 50 cm 50 cm 50 cm > 100 cm 50 cm 50 cm 50 cm 50 cm 50 cm Postup pro pouïití pfiíloïn ch vibrátorû: Úchyty pevnû utáhnout a pravidelnû kontrolovat. Pfiipevnit pojistku proti uvolnûní. Maximální v ka násypné vrstvy: 50 cm. Doba zhutàování: 3 aï 5 minut. Spodní fiadu pfiíloïn ch vibrátorû zapnout aï tehdy, kdyï je poloïena první vrstva ãerstvého betonu. Bednûní mûïe b t kompletnû osazeno pfiíloïn mi vibrátory. Alternativnû mohou b t pfiíloïné vibrátory posouvány v fiadû smûrem nahoru podle toho, jak postupují betonáfiské práce. ~100 cm ~100 cm ~30 cm Osazení nosníkového bednûní ~30 cm ~100 cm ~100 cm Osazení rámového bednûní ~100 cm ~100 cm TECHNICKÉ ÚDAJE SV 4 SV 5 SV 6 AV 6 SV 46 D x š x v (s pfiídavným zafiízením) mm 325 x 195 x x 195 x x 140 x x 222 x x 140 x 232 Hmotnost (rám) kg 4,32 5,5 6,64 2,1 7,8 TECHNICKÉ ÚDAJE SV 41 SV 51 SV 52 D x š x v (s pfiídavným zafiízením) mm 191 x 133 x x 205 x x 125 x 252 Hmotnost (rám) (bez pfiídavným zafiízením) kg 3,2 4,8 4,3 22_23_24 WACKER NEUSON ŽELEZOBETON Zmûny v dûsledku neustálého v voje vyhrazeny.

12 Technické údaje. Vysoká spolehlivost a v kon pfii zhutàování betonu. Robustní koncepce pfiístroje s ochrann m rámem. iroké spektrum produktû ve v ech v konov ch tfiídách. Nejvy í bezpeãnostní standardy: na v stupní stranû ochranné malé napûtí (42 V 3~). Kompaktní, dobfie ovladatelné pfiístroje. Konstantní v stupní napûtí i pfii vysoké zátûïi. NepfietrÏit provoz bez omezení. Vypínání pfii pfietíïení a odolnost proti zkratu. Elektronické modely nevyïadují údrïbu. Dodávají se pro v echny bûïné varianty vstupního a v stupního napûtí. Mûniã frekvence 26_27 WACKER NEUSON ŽELEZOBETON

13 Mechanické a elektronické mûniãe frekvence a napûtí a generátory. DÒLEÎITÉ UPOZORNùNÍ! Souãet jmenovit ch proudû spotfiebiãû nesmí pfiekroãit v stupní proud mûniãe. GH 3500 JMENOVITÝ PROUD (A) FU 1,5/200W 20,6 FU 1,8/200 27,0 FU 4/200 52,0 FU 5z/200 69,0 FUE 1/042/ 200W 25,0 FUE 2/042/ 200W 35,0 FUE 6/042/ 200W* 52,0 FUE-M/S 75A 75,0 KTU 2/042/ 200W 35,0 GH ,2 IREN 30 3, IREN 38 7, IREN 45 10, FUE 6/042/200W IREN 57 17, IREN 65 25, FUE 2/042/200W FU 4/200 AR 36/6/042 9, FU 1,5/200W FU 1,8/200 FU 4/200 FU 5z/200 FUE 1/042/200W FUE 2/042/200W FUE 6/042/200W* FUE- M/S 75A KTU 2/042/200W GH 3500 Vstupní napûtí 230V 1~ 400V 3~ 400V 3~ 400V 3~ 230V 1~ 230V 1~ 230V 1~ 400V 3~ 230V 1~ Nutnost použití univerzálního ochranného spínaãe ne ne ne ne ne ne ne ano ne Jmenovitý proud na výstupu 20,6A 27,0A ,2 Poãet zásuvek FU 1,5/200W Nastavitelné výstupní kmitoãty pro použití pfiíložných vibrátorû na pohledový beton ne ne ne ne ne ne ano ano ne ne S 25 m kabeleml! FUE M/S 75A Provozní režim mech. mech. mech. mech. elektr. elektr. elektr. elektr. elektr. spalovací motor KTU 2/042/200W Provoz také s navinutým kabelem. * Dodávají se rovnûž s možností nastavení frekvence. 28_29 WACKER NEUSON ŽELEZOBETON Mûniãe frekvence a napûtí

14 Technické údaje. TECHNICKÉ ÚDAJE FU 1,5/200W FU 1,8/200 FU 4/200 FU 5z/200 Velikost skfiínû (D x š x v) mm 495 x 220 x x 220 x x 350 x x 350 x 495 Hmotnost kg Pohon trojfázový asynchronní motor pro pfiímé pfiipojení na elektrickou síè Vstupní/výstupní napûtí V 230 1~ / 42 3~ 400 3~ / 42 3~ 400 3~ / 42 3~ 400 3~ / 42 3~ Vstupní/výstupní kmitoãet Hz 50 / / / / 200 Vstupní/výstupní proud A 9 / 20,6 5 / 27,0 10,0 / 52 13,2 / 69 Vstupní/výstupní výkon kva 2,1 / 1,5 3,5 / 1,9 6,9 / 3,8 9,2 / 5,0 Pfiívodní kabel m Druh ochrany IP 44 IP 44 IP 44 IP 44 Poãet zásuvek TECHNICKÉ ÚDAJE FUE 1/042/200W FUE 2/042/200W FUE 6/042/200W FUE-M/S 75A Velikost skfiínû (D x š x v) mm 420 x 325 x x 325 x x 325 x x 310 x 493,5 Hmotnost kg 25,0 25,7 32,5 29,5 Vstupní/výstupní napûtí V 230 1~ / 42 3~ 230 1~ / 42 3~ ~ / 42 3~ ~ / 42 3~ Vstupní/výstupní kmitoãet Hz / / / / Vstupní/výstupní proud A 9,6 / 25 13,0 / 35 14,8 / 52 13,0 / 75 Vstupní/výstupní výkon kva 2,2 / 1,8 3,0 / 2,6 3,4 / 3,7 9 / 5,45 Mûniã frekvence Wacker Neuson Wacker Neuson Wacker Neuson Mûniã Mitsubishi Rozsah nastavení frekvence Hz Pfiívodní kabel m 2,5 2,5 2,5 2,5 Druh ochrany IP 44 IP 44 IP 44 IP 44 Poãet zásuvek TECHNICKÉ ÚDAJE KTU 2/042/200W Velikost skfiínû (D x š x v) mm 387 x 395 x 446 Hmotnost kg 33,2 Vstupní/výstupní napûtí V 230 1~ / 250 3~ Vstupní/výstupní kmitoãet Hz 50 / 200 Vstupní/výstupní proud A 13,0 / 6 Vstupní/výstupní výkon kva 3,0 / 2,6 Pfiívodní kabel m 25 Druh ochrany IP 44 Poãet zásuvek 2 TECHNICKÉ ÚDAJE GH 3500 Velikost skfiínû (D x š x v) mm 540 x 440 x 521 Hmotnost kg 39,0 Maximální výkon kva 4,2 Trvalý výkon kva 3,0 Jmenovitý proud A 41,2 Jmenovité napûtí V 42 3~ Kmitoãet Hz 200 Úãiník cos φ 0,8 Výrobce motoru Wacker Neuson Typ WM 210 Zdvihový objem cm Max. provozní výkon pfii otáãkách /min (DIN ISO 3046) kw (PS) 5,1 (7,0) Spotfieba paliva l/h 2,5 Objem nádrže (palivo) l 3,6 Pfiípojné zásuvky 2 x 42 V, 32 A 1 x 42 V, 63 A 3~ Ve keré mûniãe Wacker Neuson se dodávají pro v echna bûïná napûtí. Zmûny v zájmu neustálého dal ího v voje vyhrazeny.

15 Zdroj: PERI GmbH Pro úãelné vysokofrekvenãní zhutàování betonu. Wacker Neuson má více než sedmdesátileté zkušenosti s výrobou železobetonu a betonových prefabrikátû. Tipy pro uživatele 32_33 WACKER NEUSON ŽELEZOBETON

16 Použití ponorných vibrátorû. Použití pfiíložných vibrátorû. TIP 1 Správnû zvolit vibraãní a efektivní prûmûr: efektivní prûmûr kvalitního ponorného vibrátoru odpovídá asi desetinásobku prûmûru tûlesa ponorného vibrátoru. U ponorn ch vibrátorû s nízk m v konem klesá pfii ponofiení do betonu poãet provozních otáãek a efektivní prûmûr se zmen uje. Nejsou splnûny ãasové ani kvalitativní poïadavky. Vzdálenosti ponorû je nutné volit tak, aby se efektivní oblasti pfiekr valy. TIP 2 Spojení nûkolika násypn ch vrstev: ponorn vibrátor vytváfií spojení mezi násypn mi vrstvami. Pokud je nasypáno více vrstev ãerstvá do ãerstvé (jako pfii betonování zdí), musí se ponorn vibrátor ponofiit vïdy do spodní násypné vrstvy alespoà do hloubky 10 cm. TIP 3 Ponorn m vibrátorem správnû zhutàovat: rychle ponofiit, pomalu vytahovat: nejprve musí b t vyhnán vïdy nejníïe uzavfien vzduch. Proto platí: 1. Ponorn vibrátor rychle ponofiit do ãerstvého betonu aï k nejspodnûj ímu okraji násypné vrstvy. 2. Ponorn vibrátor drïet v této pozici pfiimûfienû dlouho. 3. Pomalu a rovnomûrnû ho rychlostí asi 3 aï 5 cm/vt. vytahovat. DÒLEÎITÉ: Ponorné vibrátory nenechávat bûïet del í dobu na vzduchu, aby se nepfiehfiály. TIP 4 ZhutÀování pomocí vibrátoru u bednûní: - Ponorn m vibrátorem se pokud moïno nedot kat bednûní, aby se zabránilo po kození plá tû bednûní. Eventuálnû pouïít ponorn vibrátor s gumov m uzávûrem. - DodrÏovat dostateãn odstup asi 10 cm mezi vibrátorem a bednûním, aby nevznikaly vodní sloupce. ø hlavy ponorného 1 vibrátoru ø efektivní oblasti ponorného vibrátoru správnû Vzdálenosti ponorû je nutné volit tak, aby se efektivní oblasti pfiekrývaly. chybnû bednûní 2 Ponofiit do 3 ãerstvého betonu alespoà do hloubky 10 cm. TIP 1 Ujasnit si vhodnost bednûní pro pfiíložné vibrátory. TIP 2 Dodržovat pfiedepsanou hodnotu pro montážní vzdálenost mezi AR 36: horizontální i vertikální vzdálenost asi 100 cm. TIP 3 Respektovat maximální násypnou výšku 50 cm. TIP 4 Bezpodmíneãnû upevnit pojistku proti uvolnûní. TIP 5 Pfiíložné vibrátory zapnout až tehdy, když je položena první násypná vrstva. TIP 6 Dodržovat dobu zhutàování: asi 3 až 5 minut na každou novû položenou vrstvu betonu. Zde se používají pfiíložné vibrátory: vysoké požadavky na kvalitu povrchu. vysoké, tenkostûnné a hustû armované stavební dílce. zešikmené stavební dílce. choulostivé vestavby, napfi. elektrické instalace. omezený pfiístup shora. velkoplošné otvory (napfi. okna). 34_35 WACKER NEUSON ŽELEZOBETON Tipy pro uživatele

17 Vyšší komfort pfii práci a vyšší produktivita pfii pokládání armovací oceli. Inovaãní koncepce pfiístrojû na vázání, fiezání a ohýbání. Šetfií ãas i náklady. Efektivní. Bezpeãné. Robustní. Snadno ovladatelné. Ideální alternativa k dosavadním fiešením. Vyztužovací technika 36_37 WACKER NEUSON ŽELEZOBETON

18 Řezání a ohýbání armovací oceli: RCP a RCE. Stfiíhací hlava RCP 20 s pfietlakovým ventilem Vysekávací hlava RCP 16 Ohýbací hlava RCP 20 RCP 16 RCE 16 RCP 20 Dvû fiady pfiístrojû pro individuální potfieby: RCP Line: vysok fiezn v kon. mechanizmus v mûnn ch hlav pro fiezání a oh bání. dva systémy fiezacích hlav: klínová a stfiíhací hlava. rûzné pozice rukojetí. pro prûmûr armovací oceli do 32 mm. pfietlakov ventil se otevírá bez náfiadí. RCE Line: kvalitní stfiíhací hlava s vysok m fiezn m v konem. pro prûmûr armovací oceli od 16 do 25 mm. pfietlakov ventil se otevírá pomocí náfiadí. BEZPEâNÝ, EFEKTIVNÍ, ŠETŘÍ NÁKLADY, TICHÝ. Řezací a ohýbací hlavy lze jednoduše vymûnit v 5 krocích: Hospodárné oh bání a fiezání armovací oceli: - Elektrohydraulické pfiístroje pro efektivní stfiíhání armovací oceli. - âisté a rychlé fiezy pfii rûzn ch prûmûrech prutû. - Nepatrné náklady na fiezání ve srovnání s jin mi metodami fiezání. - Bezpeãné a velmi tiché pouïívání. - Snadno ovladatelné a robustní pfiístroje pro flexibilní pouïití. 1 Povolit upevàovací objímku fiezací hlavy. 2 Povolením šroubû vytáhnout fiezací blok na pístu. 3 Vyměnit řezací hlavu za ohýbací hlavu. 4 Opût nasadit upevàovací objímku. 5 Upevnit upevàovací objímku. 38_39 WACKER NEUSON ŽELEZOBETON Vyztužovací technika

19 Vázání armovací oceli: DF 16 AŽ SMYâEK ZA HODINU! Ideální k upevàování plastových potrubí k výztuži k temperování betonového jádra. DF 16 Vázací technika pfiístroje DF 16: Efektivní pouïití, prvotfiídní v sledek: - Mechanick pfiístroj s automatick m pfiísunem vázacího drátu. - Jednoduch, rychl a hospodárn aï zkroucen ch smyãek za hodinu. - Jednoruãní obsluha. - Ergonomické ovládání pfii vzpfiímeném drïení tûla. - Rovnomûrné, pevné smyãky díky koncepci dvojitého drátu. - Robustní mechanizmus vysoké Ïivotnosti. - Není zapotfiebí akumulátor. - Neodpadávají zbytky drátû. 1 Pfiístroj nasadit svisle. 2 Stisknout bez použití síly: vázací drát se omotá kolem výztuže. 3 Rovnomûrnû zatáhnout: vázací drát se zkroutí. 4 Dále táhnout až do bodu automatického uvolnûní: spoj získá pevnost. 5 Hotový spoj. 40_41 WACKER NEUSON ŽELEZOBETON Vyztužovací technika

20 Technické údaje. TECHNICKÉ ÚDAJE RCP 12 RCP 16 RCP 20 RCP 25 RCP 32 Velikost pfiístroje (D x Š x V) mm 510 x 110 x x 130 x x 180 x x 170 x x 180 x 335 Provozní hmotnost kg 6,7 9,1 13,7 13,9 27,0 PrÛmûr fiezu max. mm 12,0 16,0 20,0 25,0 32,0 Rychlost fiezání max. sec 5,0 4,0 5,0 5,5 6,0 Hydraulická fiezná síla t Pohon elektrohydraulický elektrohydraulický elektrohydraulický elektrohydraulický elektrohydraulický Výkon kw / Napûtí V 1,2 / 230 1~ 1,1 / 230 1~ 1,4 / 230 1~ 1,4 / 230 1~ 1,4 / 230 1~ Jmenovitý proud pfii 230 V A 5,8 5,3 6,8 6,8 6,8 Řezací hlava vysekávací hlava vysekávací hlava stfiihací hlava stfiihací hlava stfiihací hlava Systém výmûnných hlavic ne ne ano ano ne Použitelnost fiezacího nože frekvence Jakost armovací oceli N/mm TECHNICKÉ ÚDAJE RCE 16 RCE 20 RCE 25 Velikost pfiístroje (D x Š x V) mm 420 x 110 x x 110 x x 140 x 235 Provozní hmotnost kg 7,1 10,0 13,8 PrÛmûr fiezu max. mm 16,0 20,0 25,0 Rychlost fiezání max. sec 5,0 5,0 5,0 Hydraulická fiezná síla t Pohon elektrohydraulický elektrohydraulický elektrohydraulický Výkon kw / Napûtí V 1,2 / 230 1~ 1,1 / 230 1~ 1,1 / 230 1~ Jmenovitý proud pfii 230 V A 5,8 5,3 5,3 Řezací hlava stfiihací hlava stfiihací hlava stfiihací hlava Systém výmûnných hlavic ne ne ne Použitelnost fiezacího nože frekvence Jakost armovací oceli N/mm TECHNICKÉ ÚDAJE DF 16 Velikost pfiístroje (D x Š x V) mm (se zasunutou rukojetí) 656 x 164 x 118 Velikost pfiístroje (D x Š x V) mm (s vysunutou rukojetí) 883 x 118 x 164 Provozní hmotnost kg 2,2 Poãet vázacích drátû v zásobníku kusy 77 Materiál vázacího drátu pomûdûný drát PrÛmûr vázacího drátu mm 1,1 Rychlost vázání smyãky/h asi Pracovní ãas vt/smyãka asi 0,8 Užití: vnûjší prûmûr vázaných pfiedmûtû kruhového prûfiezu mm minimum / maximum Množství vázacího drátu Kartón: obsah vázacích drátû Paleta: obsah vázacích drátû Zmûny v dûsledku neustálého v voje vyhrazeny.
