TRANSFORMÁTOR 40 MVA 115 ± 9x1,78% / 27,5 / 11 kv

Transkript

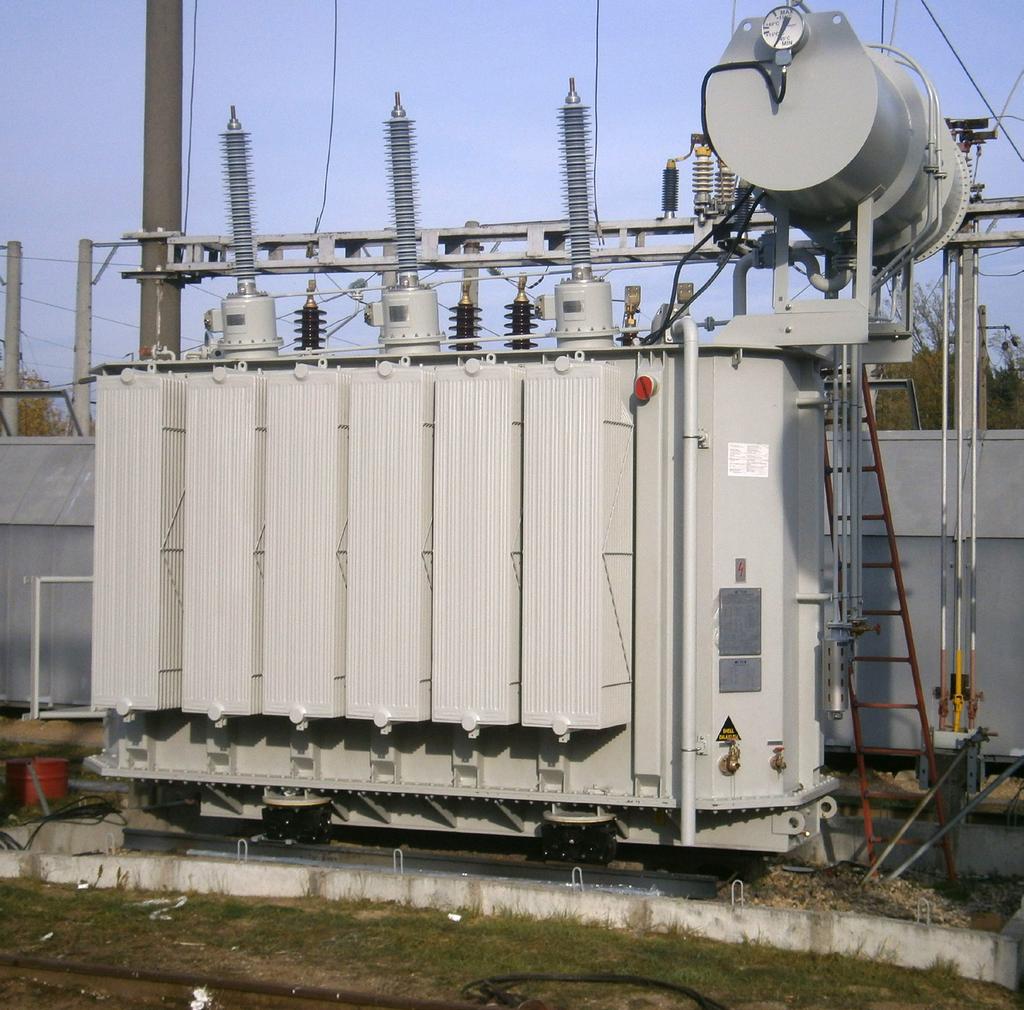

1 TRANSFORMÁTOR 40 MVA 115 ± 9x1,78% / 27,5 / 11 kv Vyrobeno pro: Běloruské železnice, Bělorusko Trojvinuťový transformátor 40/40/40MVA, vinutí 27 kv je určeno pro napájení trakce a s tím souvisejících požadavků na zvýšené dynamické namáhání vinutí. (Lpa) 40/40/40 MVA VN 115±9x1,78% kv SN 27,5 kv NN 11 kv ONAN / ONAF < 68 db(a) s olejem kg kg kg / / mm / / mm = 10,19 / 17,58 / 5,7 % = 0,09 % = 28,6 kw = 147,9 kw

2 TRANSFORMÁTOR 90 MVA / 13,8 / 13,8 kv Vyrobeno pro: VE Dalešice Jednofázový transformátor se štěpeným vinutím, který pracuje na přečerpávací vodní elektrárně. Náročný provoz v generátorovém i čerpadlovém režimu přečerpávací elektrárny, časté zapínání transformátorů přímým připojením do sítě 420 kv. Specifikem těchto transformátorů bylo nejen zachování připojovacích rozměrů původních transformátorů při výměně v kobce, ale i průjezd nastrojeného transformátoru kolem správní budovy elektrárny s velice omezeným prostorem 90 MVA VN 420/ 3 kv NN 13,8 / 13,8 kv OFAF < 62 db(a) s olejem kg kg kg 7 315/ / mm / / mm Napětí nakrátko u k = 16,94 % (režim VN NN1+NN2) = 0,074 % = 39,2 kw = 193,2 kw (režim VN NN1+NN2)

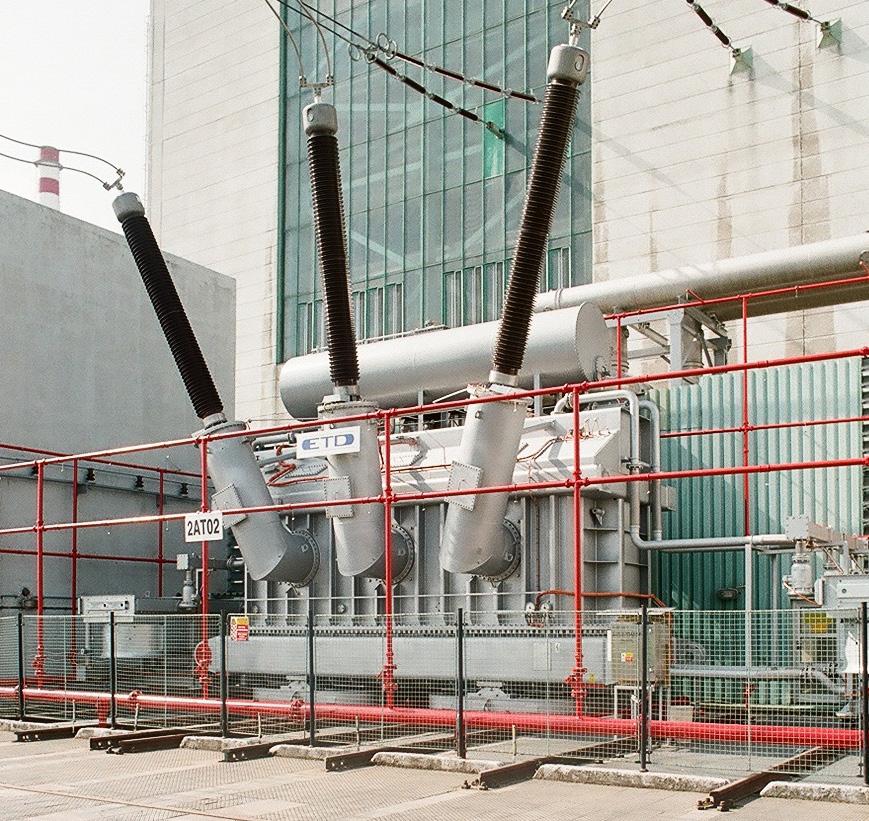

3 TRANSFORMÁTOR 300 MVA 420 / 15,75 kv Vyrobeno pro: Elektrárna Dukovany Retrofit blokového transformátoru na JE Dukovany po 20 letech provozu. V rámci retrofitu byl navýšen výkon stroje z 250 MVA na 300 MVA. 300 MVA VN 420 kv NN 15,75 kv ODAF < 80 db(a) bez oleje kg kg kg / / mm / / mm = 17,7 % = 0,048 % = 109 kw =821,1 kw

4 TRANSFORMÁTOR 185 MVA 220±4 x 2,5%/15,75 kv Vyrobeno pro: EL SEWEDY, Egypt Jedná se o dvouvinuťový transformátor s výkonem 185 MVA, je určen pro vyvedení výkonu z elektrárny Mahmoudia, která se nachází v Egyptě. Stroj je přizpůsoben pro provoz v prašném prostředí a náročných klimatických podmínkách (teplota okolí až 50 C). Tento stroj byl vyroben v rekordně krátké době 4 měsíce od podpisu kontraktu včetně konstrukčních prací. 185 MVA VN 220 kv NN 15,75 kv ONAN/ONAF 70 db(a) s olejem kg kg kg / / mm / / mm = 13,14% = 0,06% = 95,5 kw P K = 387,7 kw

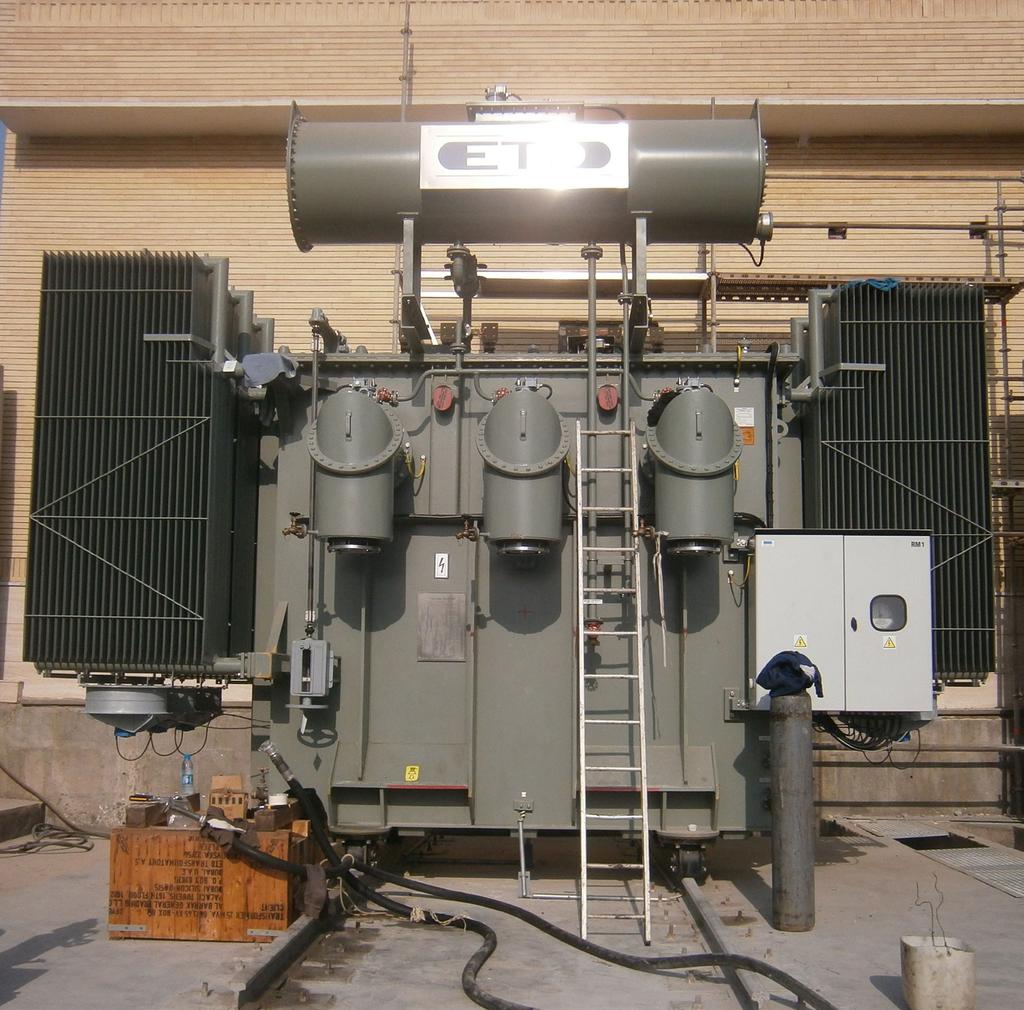

5 TRANSFORMÁTOR 25 / 15 / 10 MVA 66 4, +2x2,5% / 3,45 / 3,45 kv Vyrobeno pro: Sarfe Jooyan Energy, Irán Trojvinuťový transformátor určený do speciálního provozu průmyslového podniku v Iránu. Speciální uspořádání vinutí, náročné klimatické podmínky. Strana 66 kv je vyvedena přímo do kabelů přes olejové hlavy. 25 / 15 / 10 MVA VN 66(-4,+2)x2,5% kv SN 3,45 kv NN 3,45 kv ONAN / ONAF < 76 db(a) s olejem kg kg kg / / mm / / mm = 14,99 % = 0,09 % = 12 kw = 180,8 kw

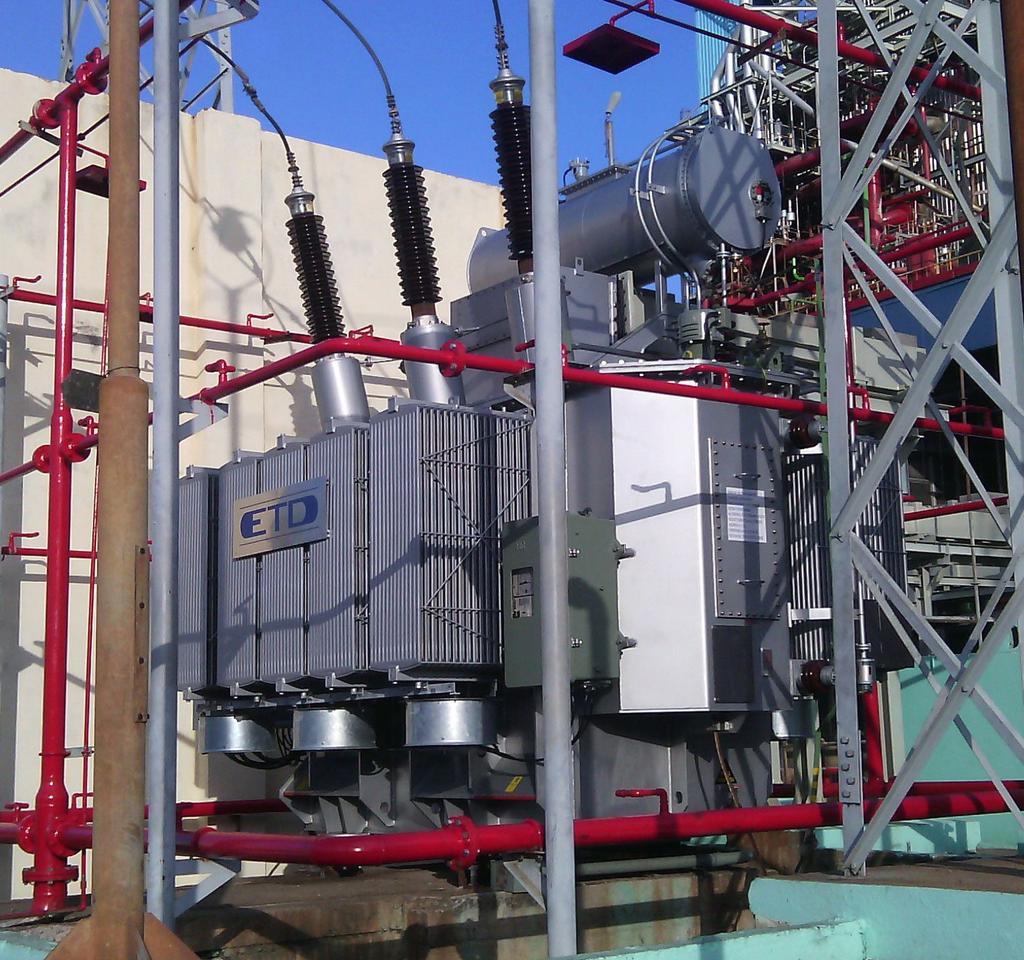

6 TRANSFORMÁTOR 18 MVA 110 ± 11x1,5% / 6,3 kv Vyrobeno pro: Energoimport, Kuba Najížděcí transformátor elektrárny v Siénfuegos, Kuba. Náhrada stroje jiného výrobce včetně přizpůsobení se připojovacím rozměrům. 18 MVA VN 110±11x1,5% kv NN 6,3 kv 60 Hz ONAN / ONAF < 64 db(a) s olejem kg kg kg / / mm / / mm = 10,74% =0,15% = 16,9 kw = 74,2 kw

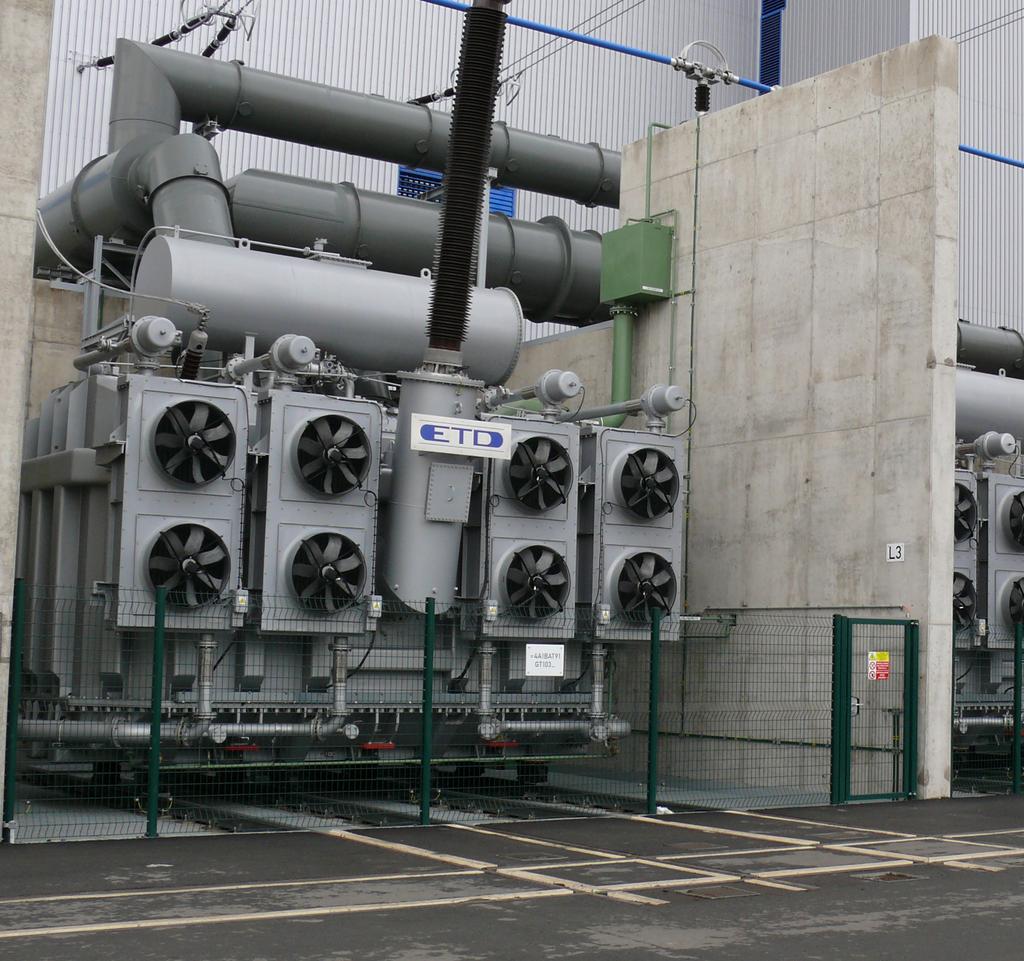

7 TRANSFORMÁTOR 250 MVA 420/ 3 ±1x2,5% / 21 kv Vyrobeno pro: Elektrárna Ledvice Jednofázový transformátor o výkonu 250 MVA. 250 MVA VN 420/ 3 ±1x2,5% kv NN 21 kv OFAF < 80 db(a) bez oleje kg kg kg / / mm / / mm = 14,09 % = 0,07 % 0 = 122,2 kw P = 416,4 kw

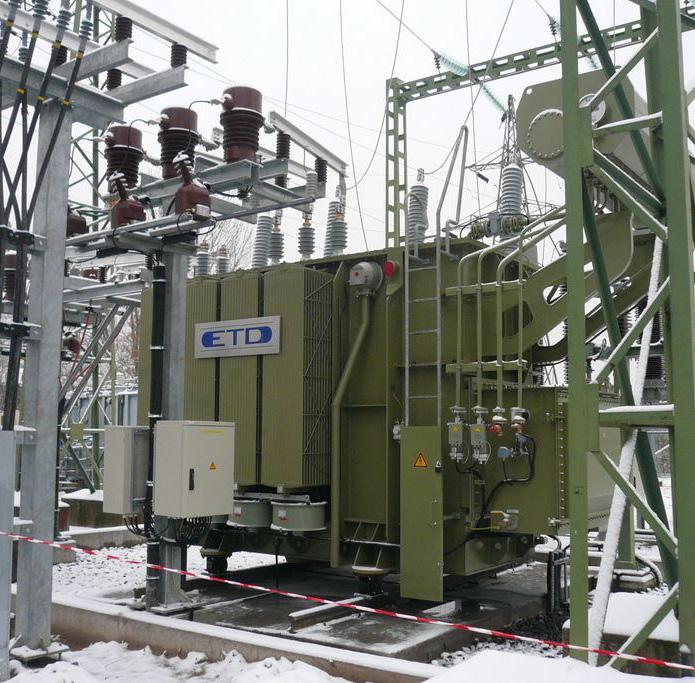

8 TRANSFORMÁTOR 25 MVA 115 ± 11x1% / 22 ± 2x2,5% / 11 kv Vyrobeno pro: Lotyšsko Představitel trojvinuťového transformátoru s regulací pod zatížením na straně 115 kv dodávaného s přepojovačem bez zatížení na straně 22 kv. 25 / 25 / 25 MVA VN 115 ± 11x1% kv SN 22 ± 2x2,5% kv NN 11 kv ONAN / ONAF < 60 db(a) s olejem kg kg kg / / mm / / mm = 9,81 / 17,28 / 5,98 % = 0,13 % = 15,4 kw = 94,3 kw

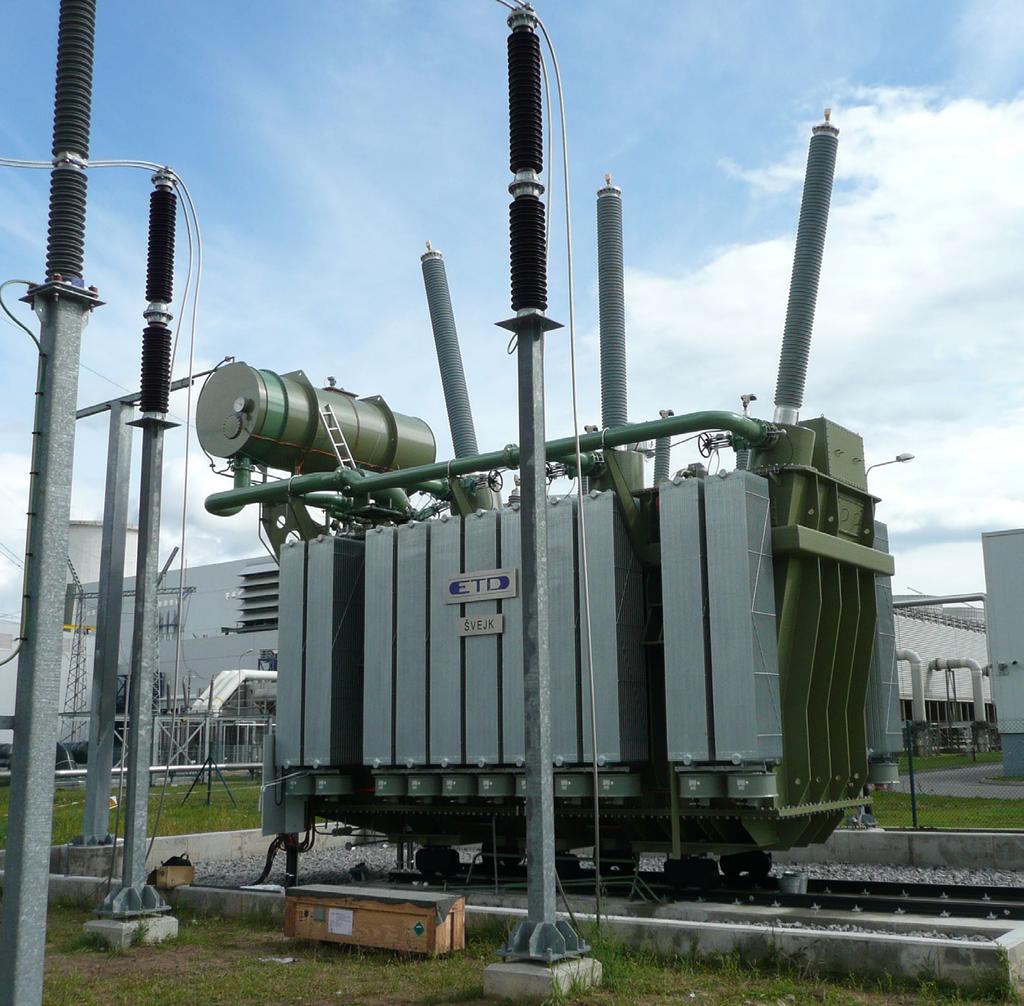

9 AITOTRANSFORMÁTOR 250 MVA 330 / 115 ± 6x2% / 11 kv Vyrobeno pro: LET Riga, Lotyšsko Představitel autotransformátoru napěťové řady 330 kv s instalovaným systémem hašení SERGI. 250 /60 MVA VN 330 kv SN 115 ± 6x2 kv NN 11 kv ONAN / ONAF < 74 db(a) bez oleje kg kg kg / / mm / / mm = 12,11 % = 0,076 % = 60,3 kw = 446,7 kw

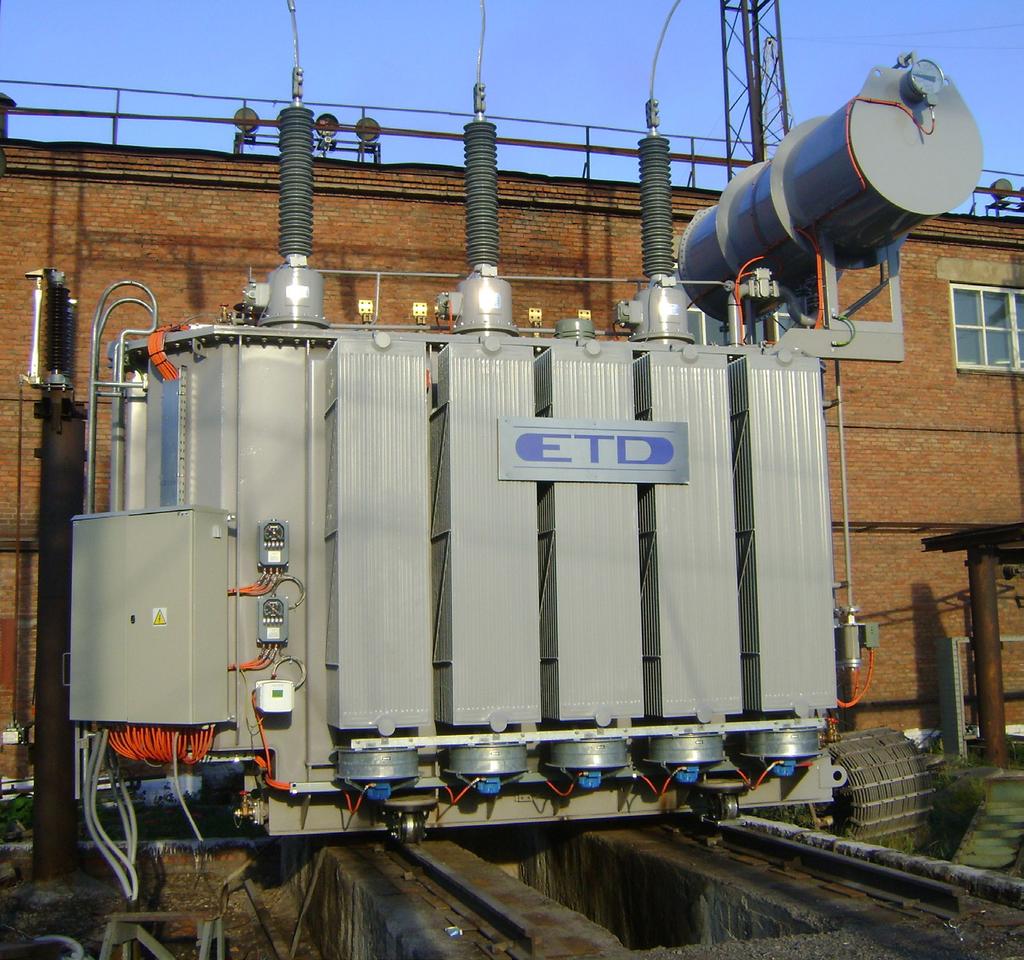

10 TRANSFORMÁTOR 40 MVA 115 ± 9x1,78% / 10,5 / 10,5 kv Vyrobeno pro: Magnitogorský metalurgický kombinát, Rusko Typický představitel transformátoru se štěpeným vinutím vyrobeným podle standardu GOST. 40 / 20 / 20 MVA VN 115 kv NN 10,5 / 10,5 kv ONAN / ONAF < 68 db(a) s olejem kg kg kg / / mm / / mm = 10,33 % = 0,08 % = 23,4 kw = 123,1 kw

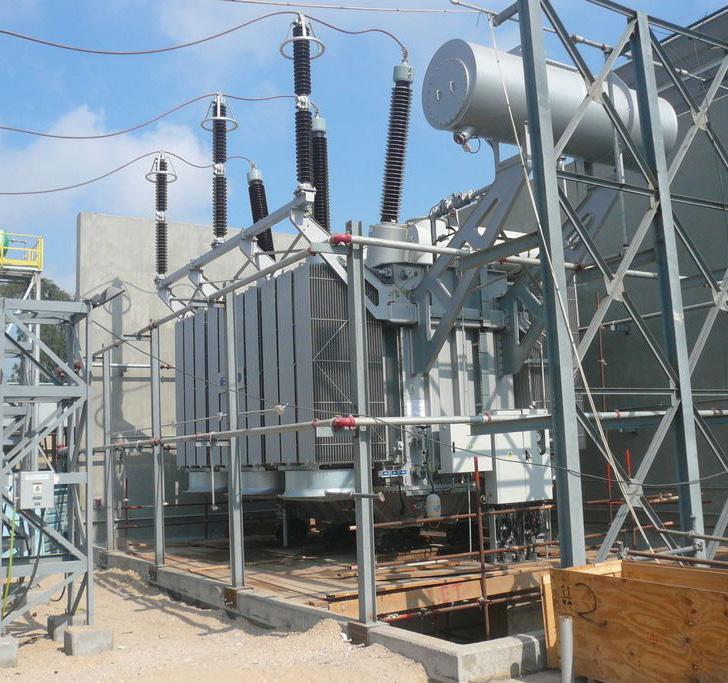

11 TRANSFORMÁTOR 210 MVA 231 ± 2x2,5% / 16,6 kv Vyrobeno pro: Nuevo Pemex, Tabasco, Mexico Dvouvinuťový transformátor o výkonu 210 MVA vyráběný pro Mexickou kogenerační elektrárnu Tercer Tren. Svým výkonem a napěťovou hladinou 231 kv se řadí k špičkovým strojům ve své třídě. je navrženo v režimu ONAN pro optimální zatížení, pro špičkový výkon přechází do chladícího režimu ONAF. je děláno v šesti stupních ONAN, ONAF1-ONAF5 pro snížení spotřeby chladícího systému při nižším zatížení. 210 MVA VN 231±2x2,5% kv NN 16,6 kv 60 Hz ONAN/ONAF < 85 db(a) bez oleje kg kg kg / / mm / / mm = 10 % = 0,06 % = 117 kw = 372,7 kw

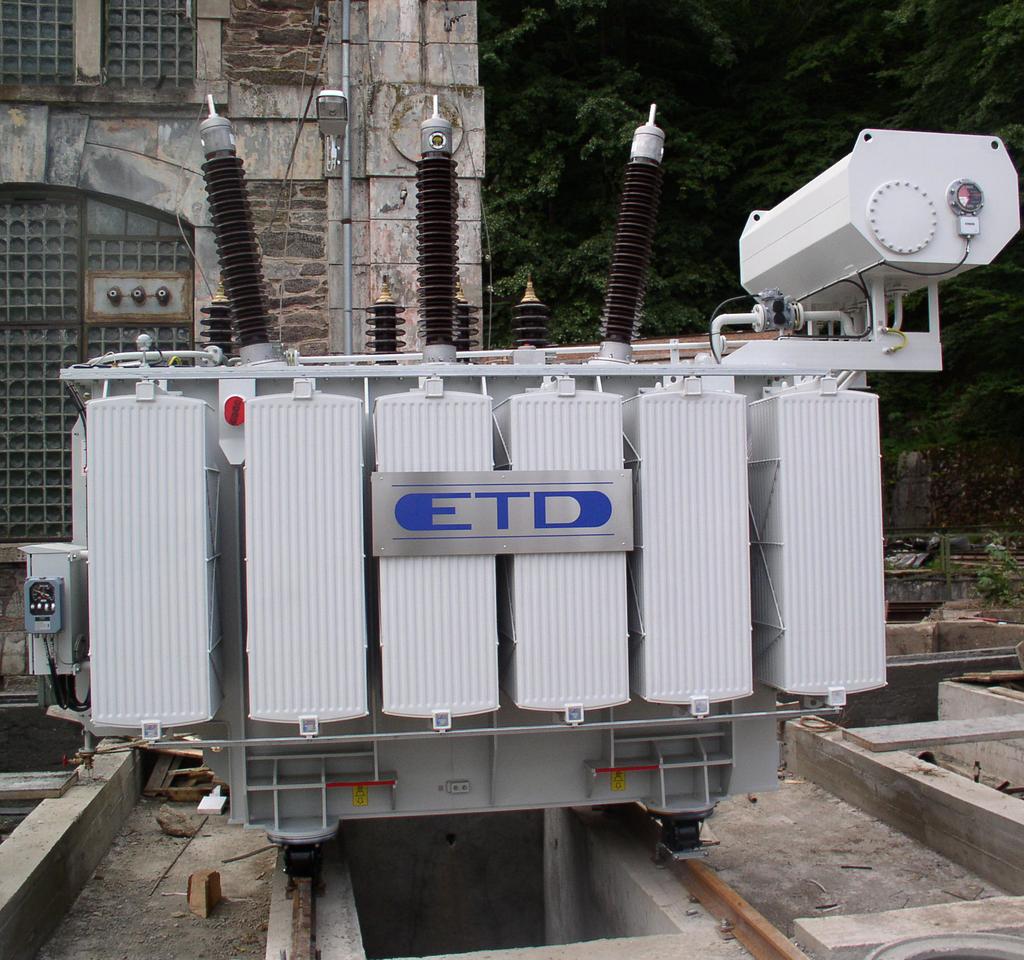

12 TRANSFORMÁTOR 10 MVA 110 ± 8x2% / 6,3 kv Vyrobeno pro: Hydropol, Rumunsko Dvojvinuťový transformátor o výkonu 10 MVA s chladicím systémem ONAN. 10 MVA VN 110 kv NN 6,3 kv ONAN < 65 db(a) s olejem kg kg kg / / mm / / mm = 10,71% = 0,15 % = 8,7 kw P K = 59,5 kw

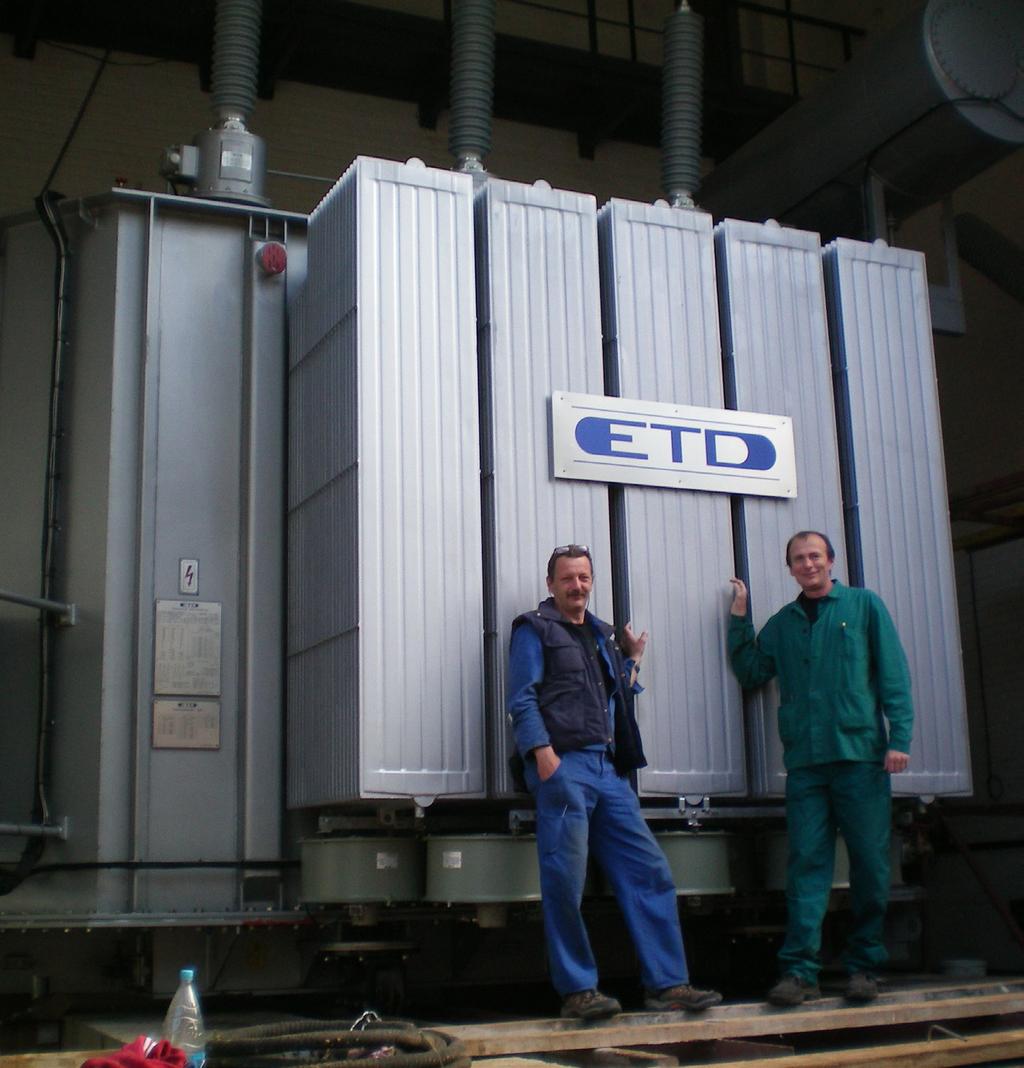

13 TRANSFORMÁTOR 63 MVA 115 ± 9x1,78% / 10,5 / 10,5 kv Vyrobeno pro: IEM, RF Dvouvinuťový transformátor se štěpeným nízkým vinutím s výkonem 63/31,5/31,5 MVA. Transformátor byl vyroben pro ruský trh a je proveden v souladu s normami GOST. 63 / 31,5 / 31,5 MVA VN115 kv NN1 10,5 kv NN2 10,5 kv ONAN / ONAF 63 db(a) s olejem kg kg kg / / mm / / mm Napětí nakrátko VN NN1+2 / VN NN1 / VN NN2 u k = 10,97%* / 20,68%* / 39,11% * = 0,06% = 30,0 kw VN NN1+2 / VN NN1 / VN NN2 P K = 204,2 kw* / 111,5 kw** / 238,1 kw** * Vztaženo k výkonu 63MVA ** Vztaženo k výkonu 31,5MVA

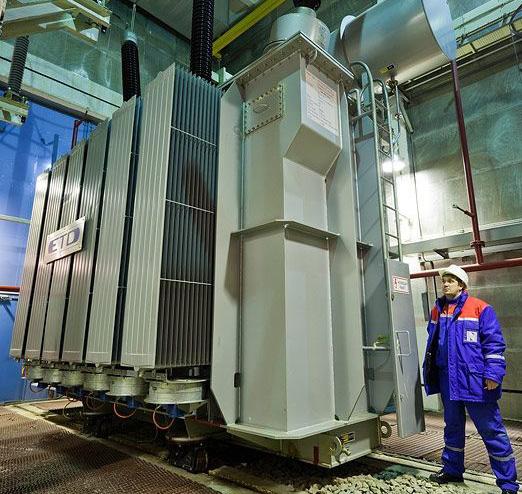

14 TRANSFORMÁTOR 63 MVA 230 ± 9x1,78% / 11 kv Vyrobeno pro: Naftasib / PS Kolomenskaja, Rusko Dvojvinuťový transformátor o výkonu 63 MVA s chladicím systémem ONAN/ONAF. Transformátor byl vyroben pro ruský trh a je proveden v souladu s normami GOST. Výměna za transformátor nižšího výkonu se zachováním stávajících rozměrů. 63 MVA VN 230 kv NN 11 kv ONAN / ONAF 56 db(a) s olejem kg kg kg / / mm / / mm = 13,89% = 0,07% = 39,9 kw P K = 200,1 kw

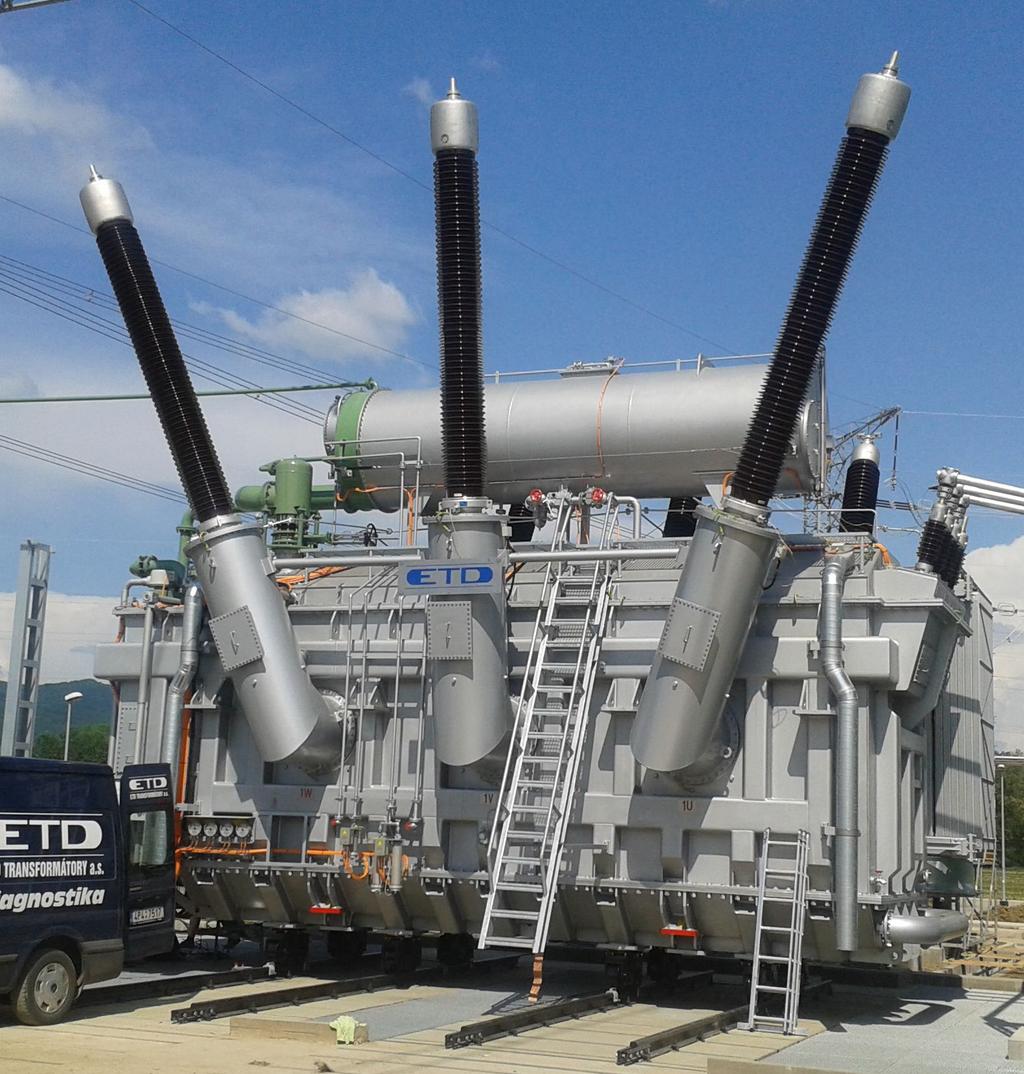

15 AUTOTRANSFORMÁTOR 350/350/100 MVA 400 / 121 ± 8x1,5% / 34 kv Vyrobeno pro: Alterenergo / SEPS / Slovenská Voľa Autotransformátor o výkonu 350 MVA a napěťové hladině 400 kv se řadí ke strojům pracujícím na úrovni přenosové soustavy. Autotransformátor je doplněn o pokročilý systém chlazení, kdy se při optimálním zatížení střídá chladící režim ONAN s chladícím režimem ONAF. Pro špičkový výkon stroje 350 MVA chladicí systém přechází do chladícího režimu ODAF. 350 / 350 / 100 MVA VN 400 kv SN 121 kv NN 34 kv ONAN / ONAF / ODAF < 63 db(a) s olejem kg kg kg / / mm / / mm Napětí nakrátko VN SN / VN NN / SN - NN u k = 12,86%* / 34,75%* / 91,02%* = 0,037% = 83,3 kw VN SN / VN NN / SN - NN P K = 595,2 kw* / 126,4 kw** / 112,1 kw** * Vztaženo k výkonu 350MVA ** Vztaženo k výkonu 100MVA

16 TRANSFORMÁTOR 16 MVA 115 ± 8x1,25% / 22 kv Vyrobeno pro: Tauron Polsko Dvouvinuťový transformátor o výkonu 16 MVA s chladicím systémem ONAN podle polských standardů. 16 MVA VN 115 kv NN 22 kv ONAN < 57dB(A) s olejem kg kg kg / / mm / / mm = 10,8% = 0,083% = 8,5 kw P K = 67,9 kw

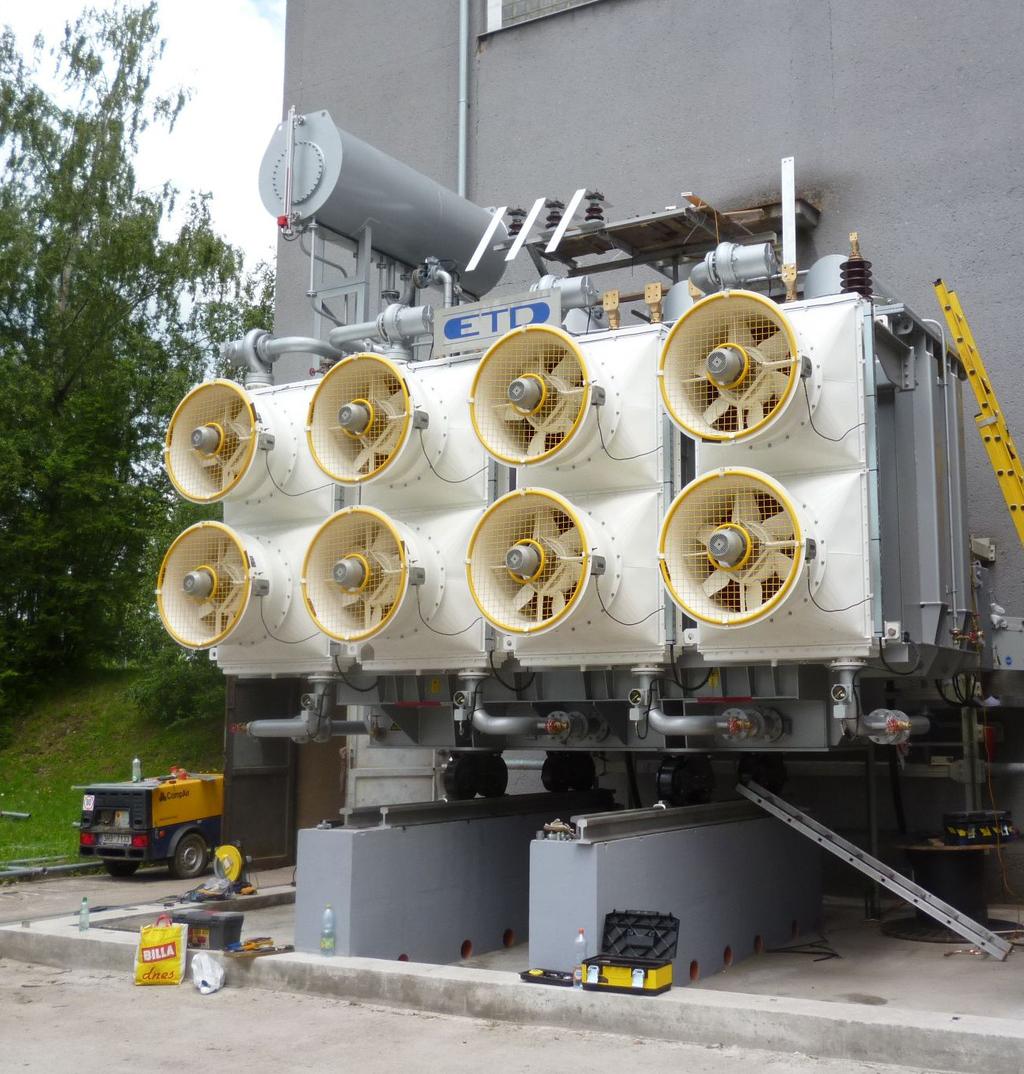

17 TRANSFORMÁTOR 65 MVA 121 ± 8x2% / 10,5 / 6,3 kv Vyrobeno pro: TP Planá nad Lužnicí Trojvinuťový transformátor s výkonem 65 / 65 / 25MVA. Transformátor je určen pro vyvedení výkonu z kogenerační teplárny v Plané nad Lužnicí. transformátoru je navrženo jako OFAF. 65 / 65 / 25 MVA VN 121 kv SN 10,5 kv NN 6,3 kv OFAF < 80 db(a) s olejem kg kg kg / / mm / / mm Napětí nakrátko VN SN / VN NN / SN - NN uk = 12,89%* / 10,98%** / 5,37%** Proud naprázdno I0 =0,059% P0 = 31,8 kw VN SN / VN NN / SN - NN PK = 352,9 kw* / 142,8 kw** / 100,7 kw** * Vztaženo k výkonu 65MVA ** Vztaženo k výkonu 25MVA
