Naďa Pavelková, ABB s.r.o., 04/2014 Regulované pohony jako zdroj provozních úspor

Transkript

1 Naďa Pavelková, ABB s.r.o., 04/2014 Regulované pohony jako zdroj provozních úspor

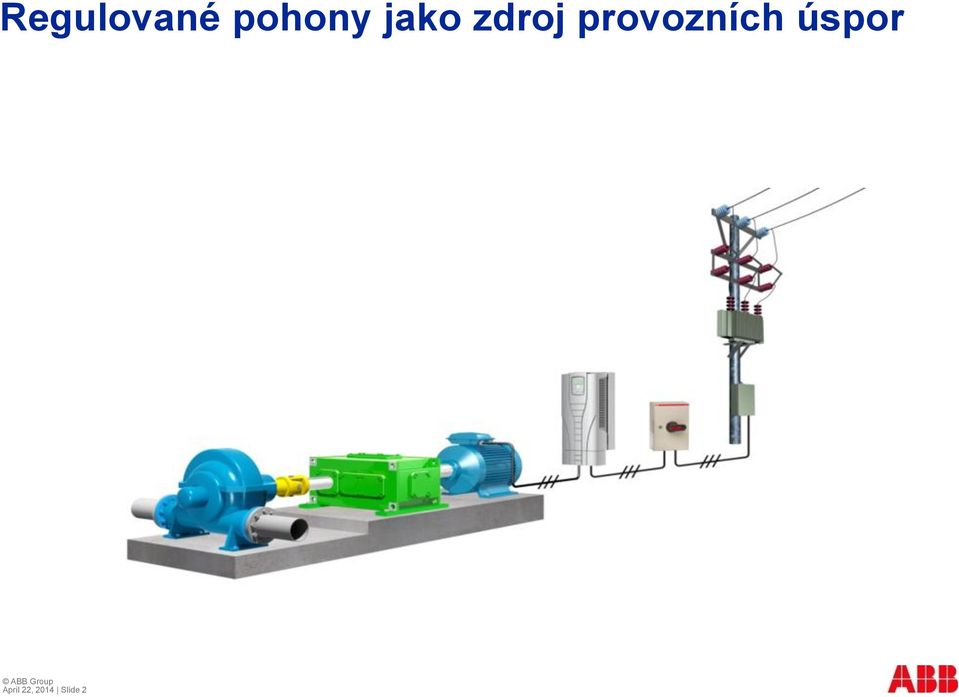

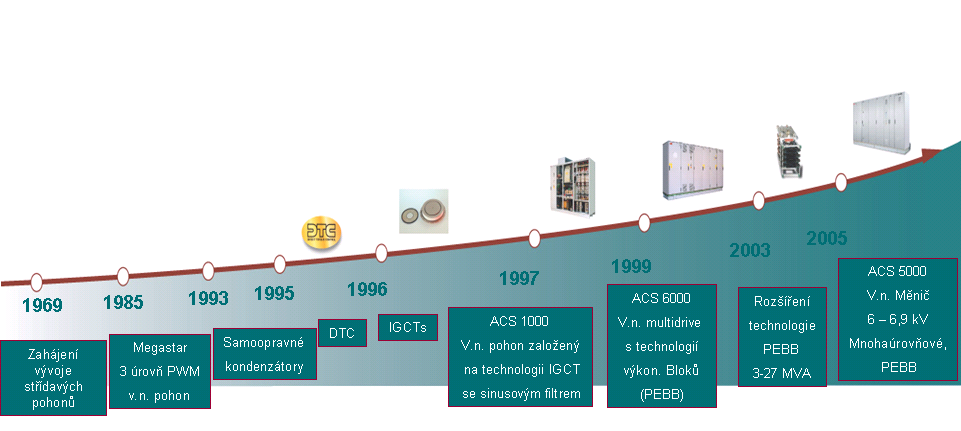

2 April 22, 2014 Slide 2

3 Současně využívaný výkonový prvek IGCT kombinuje přednosti GTO tyristorů a IGBT tranzistorů April 22, 2014 Slide 3

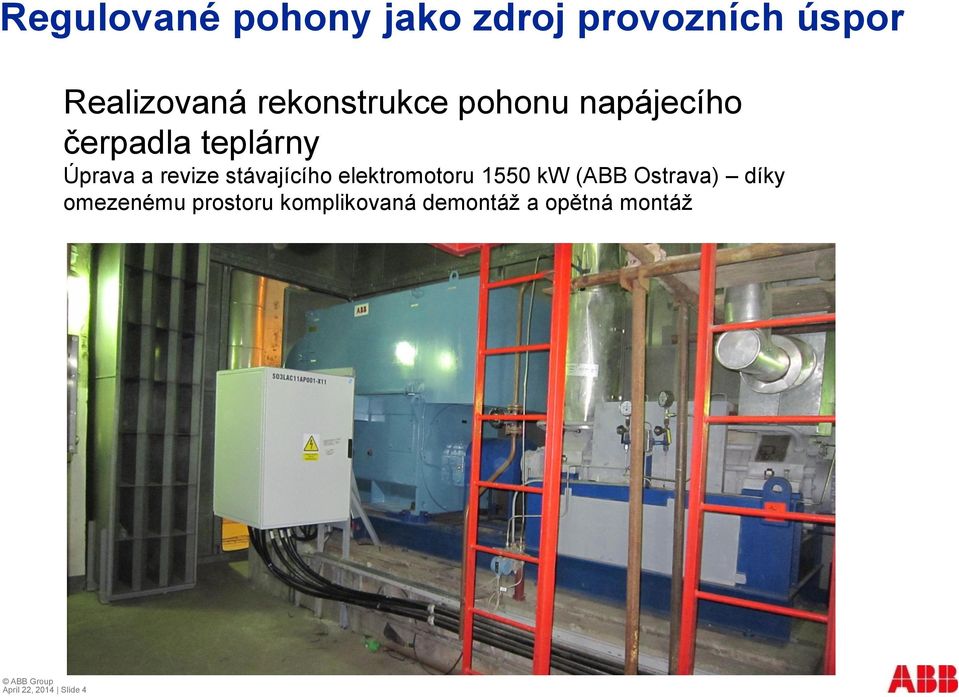

4 Realizovaná rekonstrukce pohonu napájecího čerpadla teplárny Úprava a revize stávajícího elektromotoru 1550 kw (ABB Ostrava) díky omezenému prostoru komplikovaná demontáž a opětná montáž April 22, 2014 Slide 4

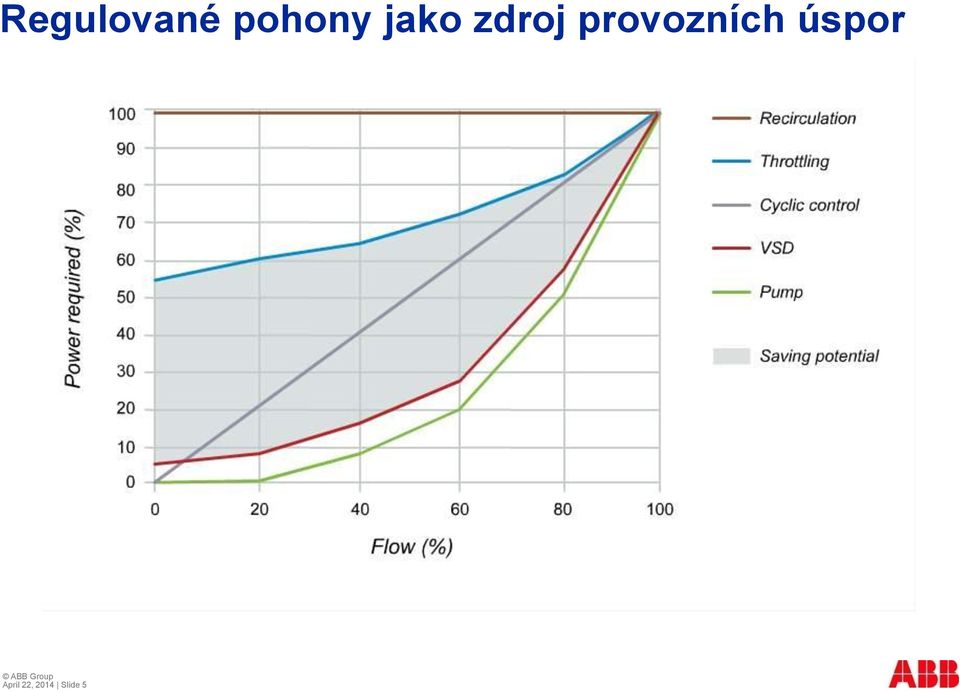

5 April 22, 2014 Slide 5

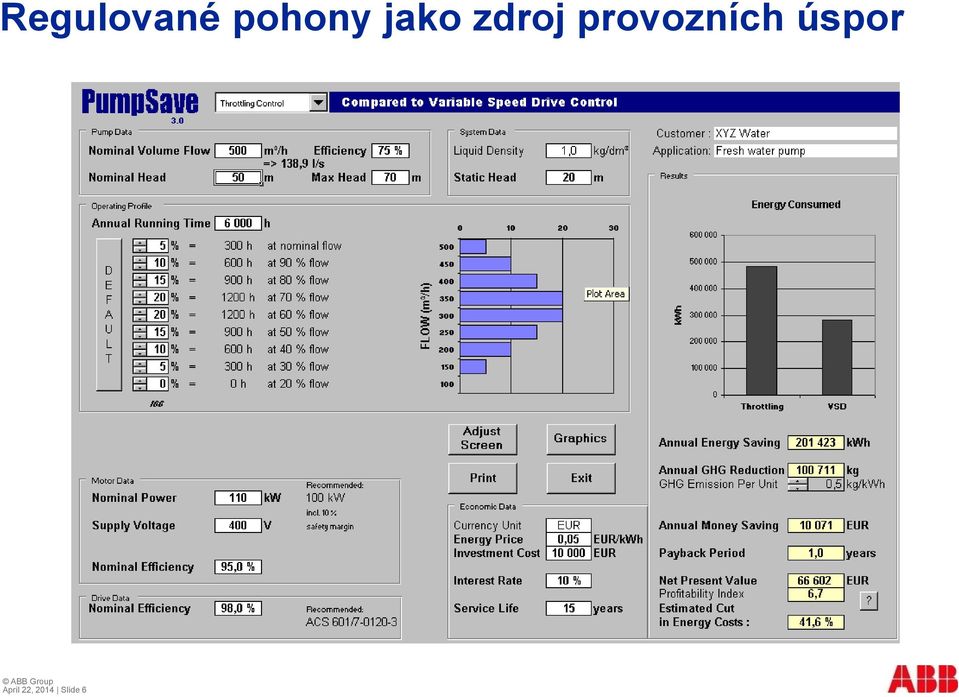

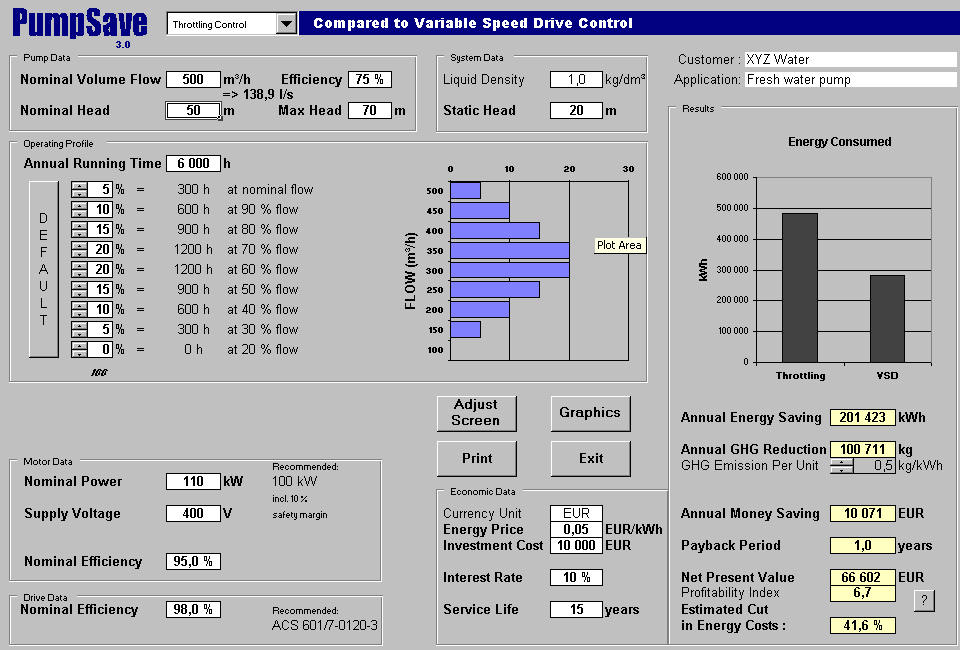

6 April 22, 2014 Slide 6

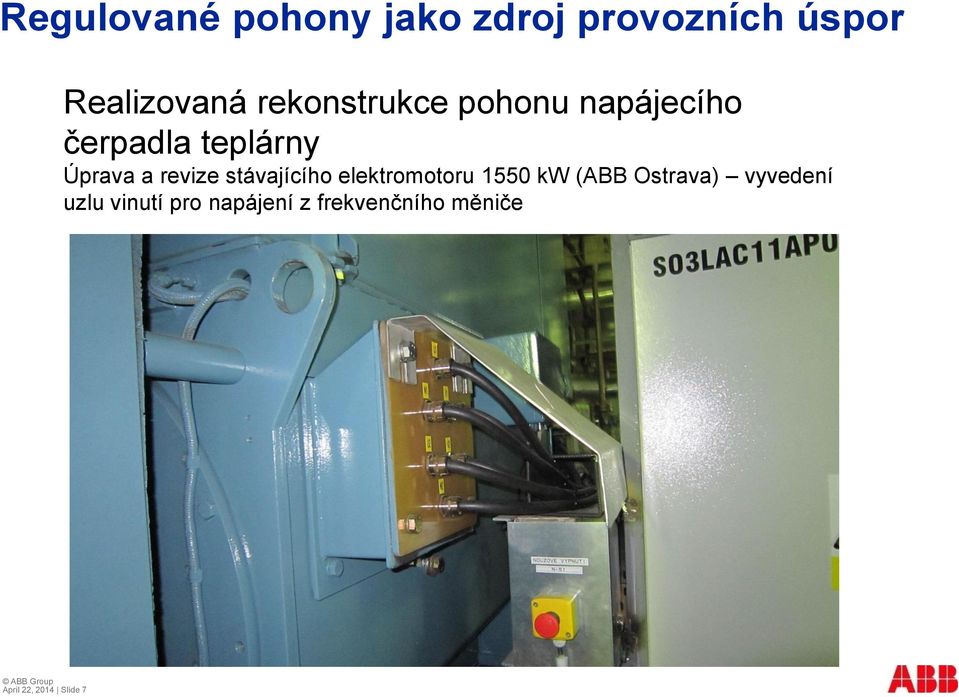

7 Realizovaná rekonstrukce pohonu napájecího čerpadla teplárny Úprava a revize stávajícího elektromotoru 1550 kw (ABB Ostrava) vyvedení uzlu vinutí pro napájení z frekvenčního měniče April 22, 2014 Slide 7

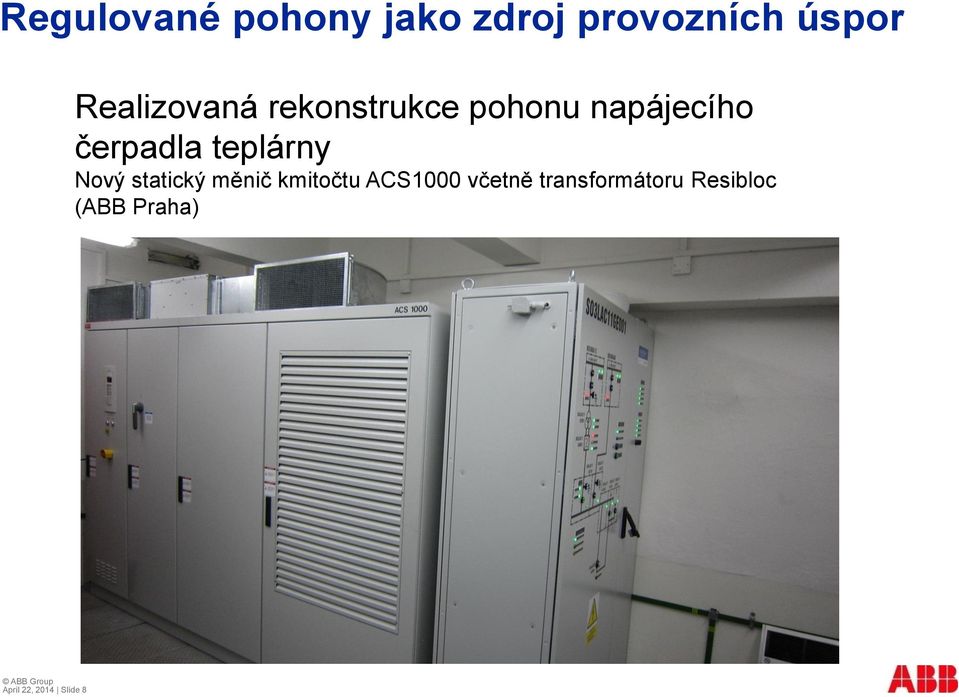

8 Realizovaná rekonstrukce pohonu napájecího čerpadla teplárny Nový statický měnič kmitočtu ACS1000 včetně transformátoru Resibloc (ABB Praha) April 22, 2014 Slide 8

9 Realizovaná rekonstrukce pohonu napájecího čerpadla teplárny Nový statický měnič kmitočtu ACS1000 včetně transformátoru Resibloc (ABB Praha) April 22, 2014 Slide 9

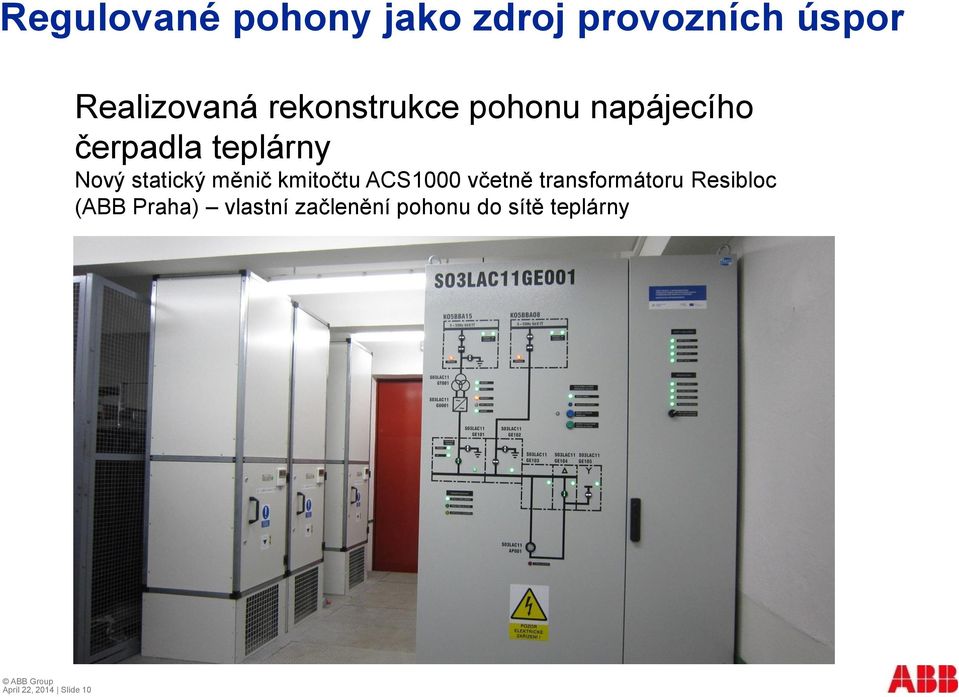

10 Realizovaná rekonstrukce pohonu napájecího čerpadla teplárny Nový statický měnič kmitočtu ACS1000 včetně transformátoru Resibloc (ABB Praha) vlastní začlenění pohonu do sítě teplárny April 22, 2014 Slide 10

11 Realizovaná rekonstrukce pohonu napájecího čerpadla teplárny Úprava stávajícího rozváděče SR 6 kv a doplnění o dvě skříně ZS1 6 kv a nový rozváděč Unigear ZS1, 6 kv (ABB PPMV Brno) konfigurační rozváděč April 22, 2014 Slide 11

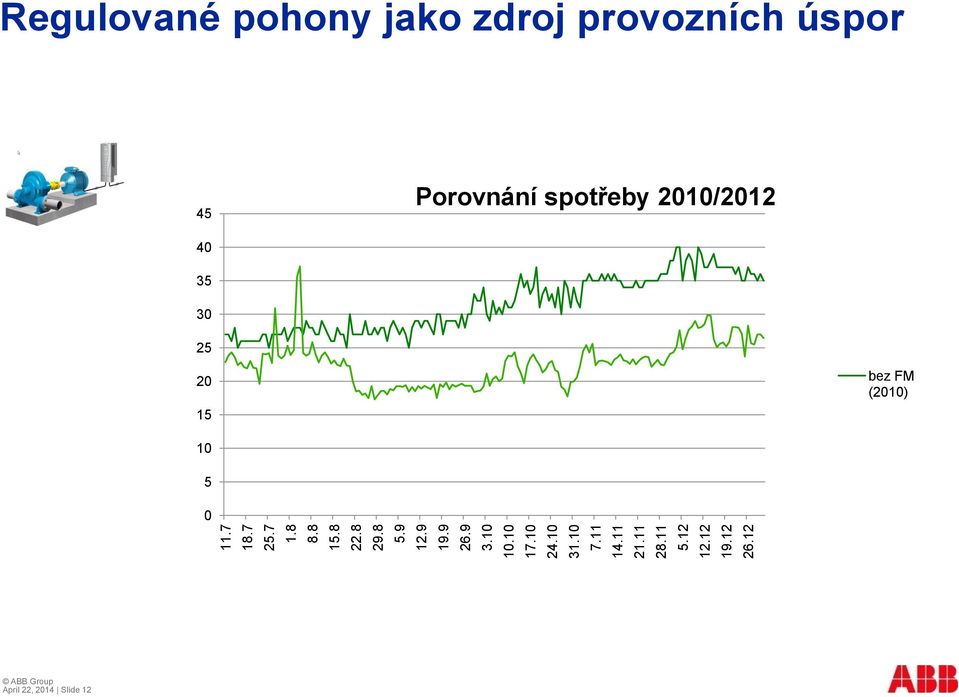

12 Regulované pohony jako zdroj provozních úspor (foto) 45 Porovnání spotřeby 2010/ bez FM (2010) April 22, 2014 Slide 12

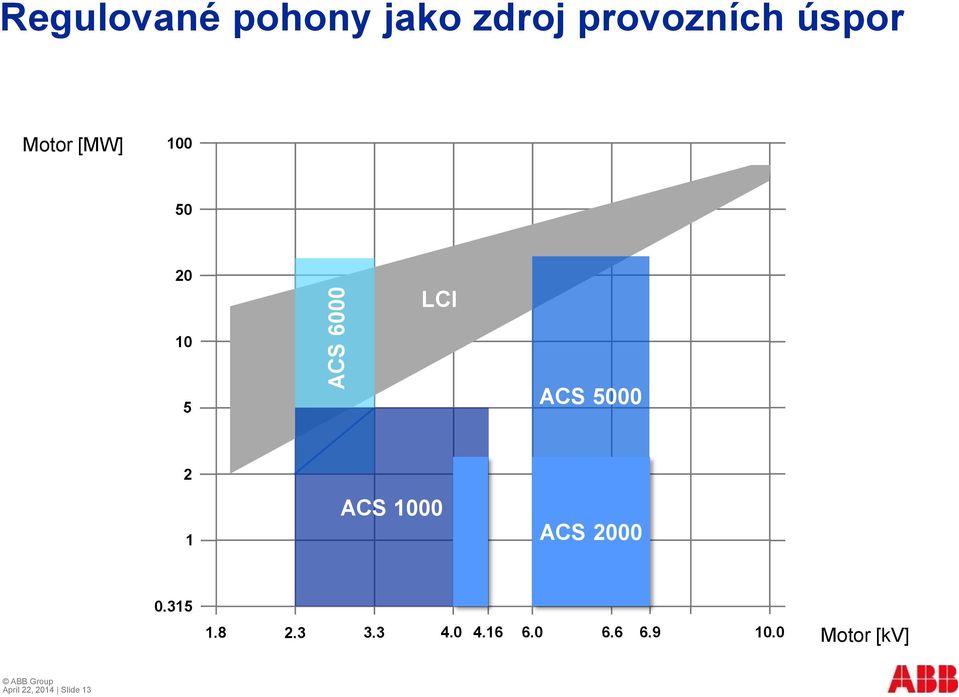

13 ACS 6000 Regulované pohony jako zdroj provozních úspor Motor [MW] LCI LCI 10 5 ACS ACS 1000 ACS Motor [kv] April 22, 2014 Slide 13

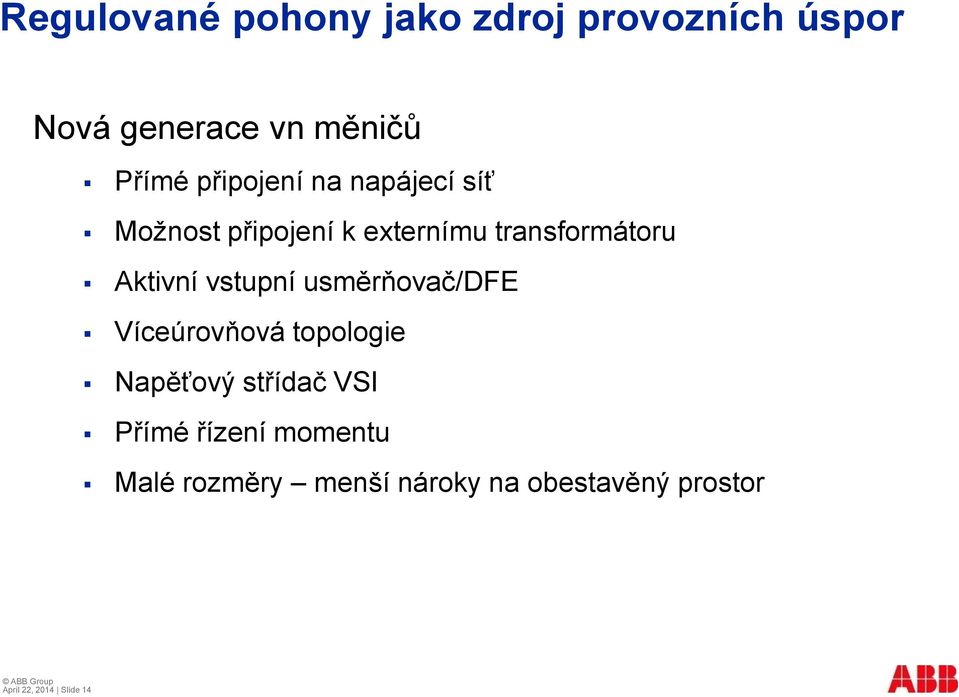

14 Nová generace vn měničů Přímé připojení na napájecí síť Možnost připojení k externímu transformátoru Aktivní vstupní usměrňovač/dfe Víceúrovňová topologie Napěťový střídač VSI Přímé řízení momentu Malé rozměry menší nároky na obestavěný prostor April 22, 2014 Slide 14

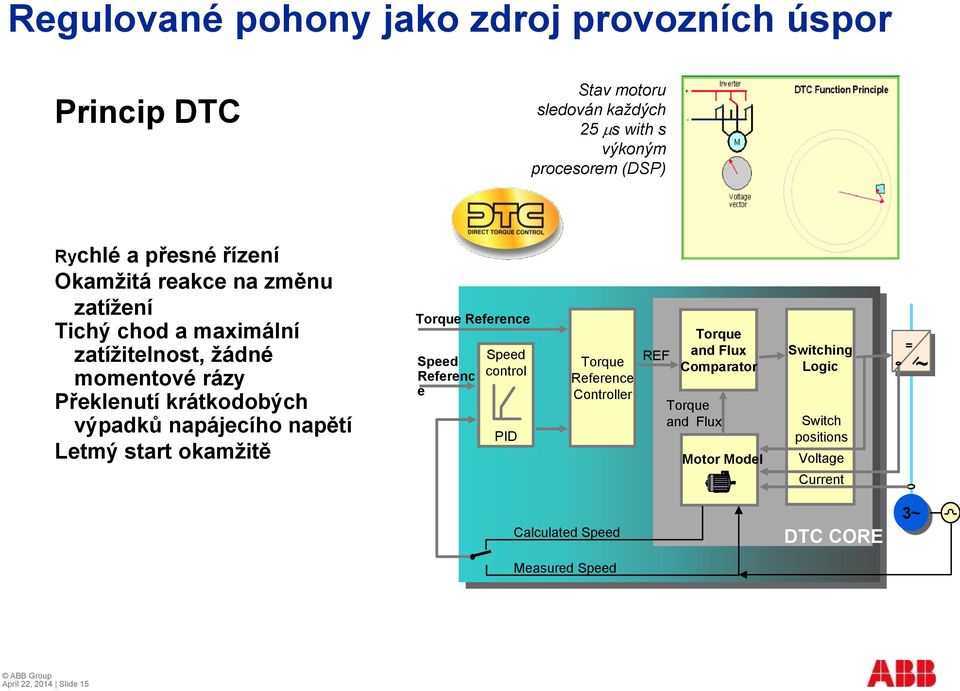

15 Princip DTC Stav motoru sledován každých 25 s with s výkoným procesorem (DSP) Rychlé a přesné řízení Okamžitá reakce na změnu zatížení Tichý chod a maximální zatížitelnost, žádné momentové rázy Překlenutí krátkodobých výpadků napájecího napětí Letmý start okamžitě Torque Reference Speed Referenc e Speed control PID Torque Reference Controller REF Torque and Flux Comparator Torque and Flux Motor Model Switching Logic Switch positions Voltage Current = ~ Calculated Speed Measured Speed DTC CORE 3~ April 22, 2014 Slide 15

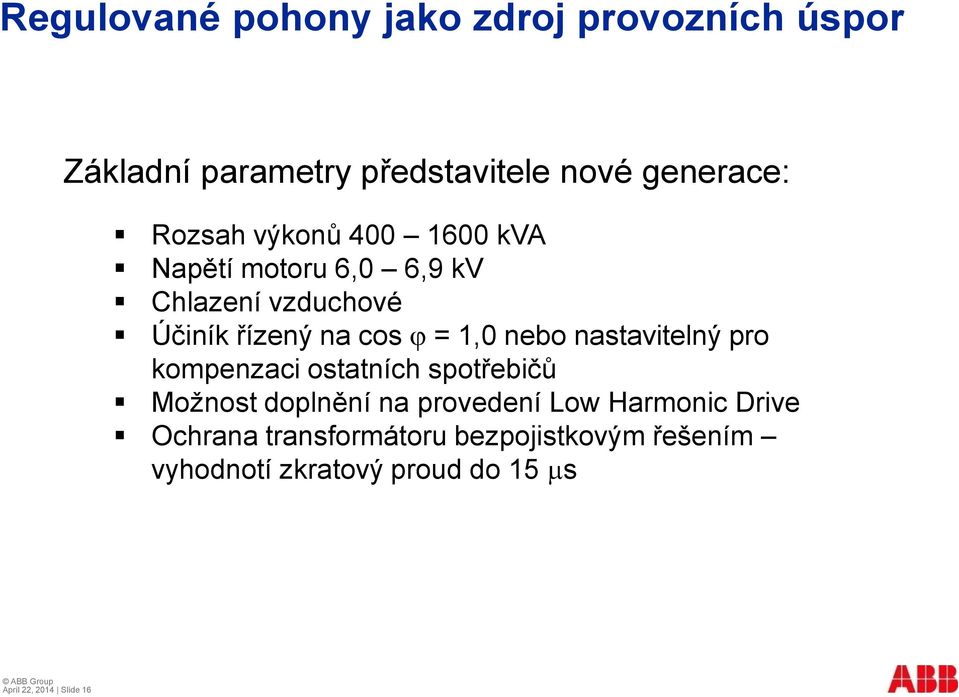

16 Základní parametry představitele nové generace: Rozsah výkonů kva Napětí motoru 6,0 6,9 kv Chlazení vzduchové Účiník řízený na cos j = 1,0 nebo nastavitelný pro kompenzaci ostatních spotřebičů Možnost doplnění na provedení Low Harmonic Drive Ochrana transformátoru bezpojistkovým řešením vyhodnotí zkratový proud do 15 s April 22, 2014 Slide 16

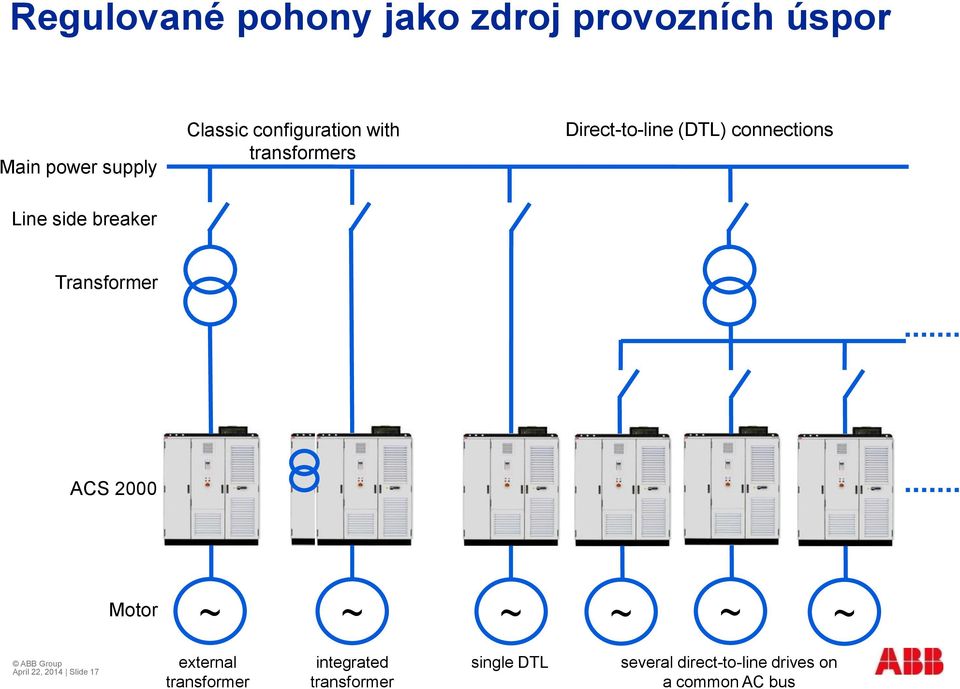

17 Main power supply Classic configuration with transformers Direct-to-line (DTL) connections Line side breaker Transformer ACS 2000 Motor ~ ~ ~ ~ ~ ~ April 22, 2014 Slide 17 external transformer integrated transformer single DTL several direct-to-line drives on a common AC bus

18 Připojení měniče tři dovnitř tři ven bez externího transformátoru April 22, 2014 Slide 18

19

20 April 22, 2014 Slide 20
