RADIÁLNÍ VENTILÁTORY RFC a RFE S PŘÍMÝM POHONEM

Save this PDF as:
 WORD  PNG  TXT  JPG

Rozměr: px
Začít zobrazení ze stránky:

Download "RADIÁLNÍ VENTILÁTORY RFC a RFE S PŘÍMÝM POHONEM"

Transkript

1 RADIÁLNÍ VENTILÁTORY RFC a RFE S PŘÍMÝM POHONEM Montážní a provozní předpisy Návod k použití číslo : MPP - 0. CZ platí od : kontakt ALTEKO, spol. s r.o. Dobříšská Hostomice Česká republika telefon: fax: Tyto Montážní a provozní předpisy Návod k použití obsahují údaje pro montáž, provoz, údržbu a použití ventilátorů RFC a RFE. Nestanoví údaje pro elektroinstalaci k, kterou po stránce bezpečnostní, montážní a provozní zajišťuje odběratel. Údaje pro související vzduchotechnické zařízení musí obsahovat projektová dokumentace. Obsluha musí být s těmito provozními předpisy - návodem k použití prokazatelně seznámena. Ventilátory vyráběné společností Alteko s.r.o., splňují Nařízení komise EU č. 37/0, kterým se provádí směrnice Evropského parlamentu a Rady 009/5/ES. MOŽNÁ POVRCHOVÁ ÚPRAVA VENTILÁTORŮ RFC A RFE RFC nebo RFE Z - pozinkovaný plech (75g/m ) RFC nebo RFE E - nátěr vnějších ploch ventilátoru práškovou barvou na pozinkovaný plech RAL 7035 (odstín světle šedý) RFC AKV - chromniklová austenitická ocel ČSN 740 / DIN.430/ AISI 304/ (použití pro farmaceutický a potravinářský průmysl) RFC AKV - chromniklová austenitická ocel ČSN 734 / DIN.457/ AISI 36 Ti/ (použití pro chemický, textilní a papírenský průmysl) I. Užití a pracovní podmínky, bezpečnost. I.A - PRO VENTILÁTORY PRACUJÍCÍ V PROSTŘEDÍ OBYČEJNÉM ( BNV )! a. Ventilátory RFC, RFE jsou radiální jednostranně sací ventilátory poháněné napřímo, určené pro použití v prostředí obyčejném (BNV) dle ČSN EN / 009. Ventilátory RFC, RFE nejsou plynotěsné a nesmějí se používat pro dopravu vzduchu, který obsahuje pevné částice větší než 00 μm, agresivní látky (mimo nerezového provedení dle odolnosti použité oceli), abrazivní příměsi a vláknité nebo lepivé částice. Ventilátory RFC včetně příslušenství,určené pro agresivní prostředí nebo pro použití v chemickém nebo potravinářském průmyslu, je možno dodat v nerezovém provedení (chrómniklová austenitická ocel, označení AKV nebo AKV). Ventilátory RFE se standardně v nerezovém provedení nevyrábí a jsou určeny pouze pro použití v prostředí obyčejném, bez nebezpečí výbuchu. K ventilátorům jsou standardně dodávány pryžové izolátory chvění pro uložení na vodorovnou plochu. Uložení ventilátorů na svislou plochu nebo jejich zavěšení je možné pouze bez izolátorů chvění a s ohledem na hmotnost ventilátoru (nosná konstrukce pod spirální skříň). Izolátory chvění nesmí být namáhány na tah a střih. Pro speciální použití jsou určeny ventilátory s označením RFC... H a RFE -H. Ventilátory se dodávají se všemi nabízenými motory. Výkonové parametry se provedením -H nemění. Ventilátory mají vyztuženou konstrukci spirální skříně, s možností uchycení v poloze se svislou osou rotace oběžného kola. Toto provedení je určeno především pro aplikace, kde na sací přírubu působí celková hmotnost ventilátoru. Otáčky ventilátorů v provedení pro použití v prostředí obyčejném (průtočné množství vzduchu) lze regulovat pomocí regulátorů otáček (frekvenčních měničů) s plynulou regulací otáček, viz Typy a hmotnosti ventilátorů... str.6-. Měniče, které dodáváme k ventilátorům, jsou naprogramovány pro daný typ, především s ohledem na jeho optimální hlukové parametry. Motory ventilátorů nelze regulovat napěťově!!! a. Teplota dopravovaného vzduchu může být v rozsahu -30 C až+5 C. Teplota okolí vzhledem k elektromotorům může být v rozsahu -30 C až +40 C. 3a. Je-li ventilátor vystaven povětrnostním vlivům, musí být elektromotor chráněn krytem RFC-RFE- -KM (pro RFC,RFE- -H se použije stříška SMO), který je dodáván jako příslušenství a musí se zvlášť objednat. 4a. Při montáži potrubí k ventilátoru musí být použity pružné vložky RFC-...PV a RFC-...PVS, s výjimkou sací příruby v provedení ventilátoru RFC -H a RFE...-H, kde na sací přírubu může působit celková hmotnost ventilátoru (uložení v horizontální poloze). Pružné vložky jsou dodávány jako příslušenství a musí se zvlášť objednat 5a. Není-li na výtlaku nebo sání ventilátoru připojeno potrubí, musí být příruba opatřena ochrannou mřížkou (stupeň ochrany a krytí IP 0 ČSN EN 6059 /00) s velikostí ok max.,5 mm. Krycí mřížka na sání ventilátoru s označením RFC-RFE- -MS, nástavce na výtlak RFC-RFE- -NA a RFC-RFE- -H-NA3, jsou dodávány jako příslušenství a objednává se zvlášť. 6a. Připojovací příruby ventilátorů odpovídají normě ČSN EN 505 /007. 7a. Montáž ventilátorů, jejich připojení k ochrannému obvodu, zapojení a veškerou elektroinstalaci smí provádět jen osoba znalá. Elektricky vodivé části vzduchotechnických zařízení musí být propojeny dle ČSN ed. /007. Ventilátory RFC, RFE smí být spouštěny až po připojení potrubí odpovídající tlakové ztráty tak, aby nedošlo k přetížení elektro (viz hodnoty statorových proudů na štítku nebo v tabulce na str.6- tohoto předpisu). Při kontrole, čistění a opravách musí být vypnut elektrický proud a blokováno jeho zapnutí po dobu prací. a. Motory ventilátorů pro prostředí obyčejné jsou osazeny termokontakty (viz schéma svorkovnice str.9). Některé motory mají současně s termokontakty PTC čidla (termistory) Při správném zapojení termokontaktů (odpojení při rozepnutí termokontaktu) je zajištěna tepelná ochrana. Ochrana pomocí termokontaktů slouží pouze jako havarijní funkce zabraňující spálení vinutí při selhání standardních ochran (tepelné nadproudové relé.). Po rozpojení termokontaktu je nutno překontrolovat motor a provést znovu zaregulování vzduchotechnické soustavy. Při použití ventilátoru bez frekvenčního měniče se pro ochranu proti přetížení zapojí tepelné nadproudové relé, nastavené na jmenovitý proud nebo jiná nadproudová ochrana. Při osazení PTC čidlem je možné chránit motor proti přetížení také vhodným vyhodnocovacím členem (termistorové relé). Při použití frekvenčního měniče se termokontakt zapojí k měniči tak, aby po jeho rozpojení došlo k vypnutí (schéma zapojení je v katalogu "Regulátory, kondenzační jednotky a příslušenství regulace" a v montážních předpisech k frekvenčním měničům). V tomto případě je motor chráněn proti přetížení frekvenčním měničem, který musí být správně nastaven pro tuto funkci. Při dodávce ventilátoru s frekvenčním měničem od naší firmy, je toto zabezpečeno. Motor nesmí být spuštěn a provozován bez zapojení odpovídajících ochran. 9a. Před uvedením ventilátorů RFC, RFE do provozu musí být provedena výchozí revize a vypracována revizní zpráva. Montáž a výchozí revizi zajišťuje uživatel. Po dobu provozování je nutno provádět pravidelné revize el. zařízení v souladu s ČSN /007. I.B - PRO VENTILÁTORY -Ex PRACUJÍCÍ V PROSTŘEDÍ S NEBEZPEČÍM VÝBUCHU -ZÓNA (Ex), ZÓNA (Ex)! b. Ventilátory RFC-...Ex jsou radiální nízkotlaké jednostranně sací ventilátory poháněné napřímo, pro použití v prostředí s nebezpečím výbuchu Zóna (Ex) a Zóna (Ex) vně i uvnitř ventilátoru. Jsou konstruovány jako zařízení skupiny II, určené pro použití ve výbušné atmosféře tvořené plyny, párami nebo mlhami dle ČSN EN 496 /007. Jsou určené pro skupinu výbušnosti II B, resp. IIB+H dle ČSN EN /009 a v souladu s 94/9 EC-ATEX pro kategorii nebo 3. Je u nich použito typu ochrany bezpečnou konstrukcí c v souladu s ČSN EN ed./0. Maximální povrchová teplota zařízení je limitována typem použitého elektro. Viz ČSN EN /009. Ventilátory RFC-...Ex nejsou plynotěsné a nesmějí se používat pro dopravu vzduchu, který obsahuje pevné částice větší než 00 μm, agresivní látky (mimo nerezového provedení dle odolnosti použité oceli), abrazivní příměsi a vláknité nebo / 0

2 lepivé částice. K ventilátorům jsou standardně dodávány pryžové izolátory chvění pro uložení na vodorovnou plochu. Uložení ventilátorů na svislou plochu nebo jejich zavěšení je možné pouze bez izolátorů chvění a s ohledem na hmotnost ventilátoru (nosná konstrukce pod spirální skříň). Izolátory chvění nesmí být namáhány na tah a střih. Pro speciální použití jsou určeny ventilátory s označením RFC...-Ex-H str.5. Ventilátory se dodávají se všemi nabízenými motory až do výkonu kw. Výkonové parametry se provedením - H nemění. Ventilátory mají vyztuženou konstrukci spirální skříně, s možností uchycení v poloze se svislou osou rotace oběžného kola. Toto provedení je určeno především pro aplikace, kde na sací přírubu působí celková hmotnost ventilátoru. OZNAČENÍ A POUŽITÍ VENTILÁTORŮ Ex -Ex - Zóna, Zóna : II G c IIB+H T3 resp. II G c IIB T3 (v nerezovém provedení) pro elektromotory typu MA7... EExe-II-T3 nelze regulovat FM -Ex-FM - Zóna, Zóna : II G c IIB+H T4 resp. II G c IIB T4 (v nerezovém provedení) pro elektromotory typu MJ6... EExe-de-II-C-T4 (vybaven PTC čidly) lze regulovat FM -Ex-FM - Zóna : II 3 G c IIB+H T3 resp. II 3 G c IIB T3 (v nerezovém provedení) pro elektromotory typu LA7...Z M73 EExe-nA-II-T3 (vybaven PTC čidly) lze regulovat FM. Na základě vydaného certifikátu a prohlášení o shodě k motorům Ex od firmy Siemens, musí být pro regulaci otáček použity pouze předepsané frekvenční měniče (FM) (jsou-li uvedeny), nastavené na povolený rozsah pracovní oblasti. FM musí být umístěny vně prostředí s nebezpečím výbuchu. K ventilátorům dodáváme frekvenční měniče dle certifikačních požadavků výrobce. b. Teplota dopravovaného vzduchu může být v rozsahu -30 C až+40 C. Teplota okolí vzhledem k elektromotorům může být v rozsahu -0 C až+40 C. 3b. Je-li ventilátor vystaven povětrnostním vlivům, musí být elektromotor chráněn krytem RFC-RFE- -KM (pro RFC- -H se použije stříška SMO) který je dodáván jako příslušenství a musí se zvlášť objednat. 4b. Při montáži potrubí k ventilátoru musí být použity pružné vložky RFC-...-PV-Ex a RFC-...-PVS-Ex s výjimkou sací příruby v provedení RFC-...Ex-H, kde na sací přírubu může působit celková hmotnost ventilátoru (uložení v horizontální poloze). Pružné vložky jsou dodávány jako příslušenství a musí se zvlášť objednat. 5b. Není-li na výtlaku nebo sání ventilátoru připojeno potrubí, musí být příruba opatřena ochrannou mřížkou proti možnosti nasátí cizího předmětu (stupeň ochrany a krytí IP 0 ČSN EN 6059 /00) s velikostí ok max.,5 mm. Krycí mřížka na sání ventilátoru s označením RFC-RFE- -MS, nástavce na výtlak RFC-RFE- - NA a RFC-RFE- -H-NA3, jsou dodávány jako příslušenství a objednává se zvlášť. 6b. Připojovací příruby ventilátorů odpovídají normě ČSN EN 505 /007. 7b. Montáž ventilátorů, jejich připojení k ochrannému obvodu, zapojení a veškerou elektroinstalaci smí provádět jen osoba znalá. Elektricky vodivé části vzduchotechnických zařízení musí být propojeny dle ČSN ed. /00. Ventilátory RFC-...Ex smí být spouštěny až po připojení potrubí odpovídající tlakové ztráty tak, aby nedošlo k přetížení elektro (viz hodnoty statorových proudů na štítku nebo v tabulce na str.6- tohoto předpisu). Při kontrole, čistění a opravách musí být vypnut elektrický proud a blokováno jeho zapnutí po dobu prací. b. Konstrukce ventilátorů RFC v provedení Ex odpovídá požadavkům normy ČSN EN 496 /007. Veškerá šroubová spojení uvnitř ventilátoru zajištěna proti uvolnění, u rotujících a souvisejících pevných částí jsou dodrženy minimální bezpečné vzdálenosti, případně je použito nejiskřících materiálů. Elektromotory ventilátorů -Ex (bez označení FM) nejsou vybaveny termokontakty ani PTC čidly, musí být opatřeny vypínačem a ochranou proti přetížení. K ochraně se použije tepelné nadproudové relé, nastavené na jmenovitý proud nebo jiná vhodná nadproudová ochrana. Po rozpojení nadproudového relé je nutno překontrolovat motor a provést znovu zaregulování vzduchotechnické soustavy.vypínací charakteristika vypínače musí být přizpůsobena tak, aby při chodu nakrátko (tj. při / 0 MPP 0. CZ zabržděném ), nebyla překročena oteplovací doba t E, příslušející jednotlivým skupinám vznícení. Pokud není ochranný vypínač v nevýbušném provedení, musí být umístěn v prostoru bez nebezpečí výbuchu. Ventilátory označené RFC-...-Ex-FM a Ex-FM lze použít s frekvenčním měničem. Při použití frekvenčního měniče nadproudovou ochranu zabezpečuje frekvenční měnič, který musí být nastaven na jmenovitý proud a musí být zapojena PTC čidla k frekvenčnímu měniči, tak aby při nadměrném oteplení došlo k vypnutí frekvenčního měniče (schéma zapojení je v katalogu "Regulátory, kondenzační jednotky a příslušenství regulace" a v montážních předpisech k frekvenčním měničům). Při zapojení ventilátoru bez frekvenčního měniče je nutno k ochraně použít tepelné nadproudové relé, nastavené na jmenovitý proud nebo jinou vhodnou nadproudovou ochranu. Dále musí být zapojeny PTC čidla (termistory) tak, aby chránila motor při nadměrném oteplení (přetížení). Tato ochrana se zabezpečí vhodným vyhodnocovacím členem např. termistorovým relé. Po rozpojení nadproudového relé nebo termistorového relé je nutno překontrolovat motor a provést znovu zaregulování vzduchotechnické soustavy. Pro nasazení v prostředí s nebezpečím výbuchu hořlavých par a plynů platí příslušná ustanovení ČSN EN ed.3 /009 (Elektrická zařízení pro plynnou výbušnou atmosféru Část 4: Elektr. instalace v nevýbušných prostorech /jiných než důlních/.). 9b. Před uvedením ventilátorů RFC-... Ex do provozu, musí být provedena kontrola min. vůle mezi sacím ústím a oběžným kolem (viz tabulka) a výchozí revize dle ČSN /007 (Elektrotechnické předpisy. Elektrická zařízení Část 6: Revize Kapitola 6: Postupy při výchozí revizi.). Po dobu provozování je nutno provádět pravidelné revize el. zařízení v souladu s ČSN /007 (Elektrotechnické předpisy. Revize elektrických zařízení.). II. Doprava a skladování.. Ventilátory jsou dodávány na EURO paletách. Při přemisťování, skladování a montáži ventilátorů vel. 500 a 630 se musí používat otvory pro zavěšování na stoličce. Ostatní velikosti ventilátorů musí být uchopovány současně za motor a stoličku, popřípadě motor a spirální skříň.. Do doby montáže (včetně elektrického připojení) musí odběratel ventilátory skladovat v krytých a suchých prostorách a chránit je proti mechanickému poškození a před chemickými vlivy. Do doby ukončení montáže, především zakrytování, dotažení průchodek apod., je nutno ventilátory chránit proti povětrnostním vlivům. III. Montáž.. Kotvení ventilátorů RFC, RFE na vodorovnou plochu nebo konstrukci se provádí pomocí šroubů M (vel.00,50,0,35) nebo M0 (vel.355,400,500,630), čtyř pryžových izolátorů chvění nebo při použití podstavné desky RFC-RFE-PD, která se objednává zvlášť, na šrouby M (vel.00,50,0,35) nebo M0 (vel.355,400,500,630) ve vodorovné ploše, případně konstrukci. Kotvení ventilátorů na svislou plochu nebo konstrukci nebo jejich zavěšení je možné pouze po předchozí demontáži izolátorů. Ventilátory RFC-...-H a RFE- -H lze montovat ve vodorovné poloze (svislá osa rotace oběžného kola). Ventilátor se připevní na vodorovnou desku (potrubí apod.) za sací přírubu.. Výtlak ventilátorů RFC, RFE lze před vlastní montáží přestavit do pěti různých poloh, znázorněných na obrázku str.4. Přestavění se provede úplným uvolněním osmi šroubových spojů na nosné desce agregátu. Natočením spirální skříně do požadované polohy a opětovným dotažením šroubů do nalisovaných matic. Přetáčení spirální skříně je nutno provádět tak, aby nedošlo k poškození oběžného kola 3. Montáž ventilátorů sacím ústím na vertikální vzduchotechnické potrubí tak, že hmotnost ventilátoru působí na krycí desku ventilátoru není možná. 4. Vzduchotechnické potrubí musí být samostatně zavěšeno tak, aby na ventilátor (pružné vložky) nepůsobila nadměrná síla. 5. Montáž ventilátorů, jejich připojení k ochrannému obvodu, zapojení a veškerou elektroinstalaci smí provádět jen osoba znalá. Elektricky vodivé části vzduchotechnických zařízení musí být propojeny (pospojovány) dle ČSN ed. /00. Pro nasazení ventilátoru do výbušného prostředí je nutné provést instalaci dle ČSN EN ed.3 /009. Před uvedením ventilátoru do provozu je třeba provést proměření izolačního odporu odbornou organizací a provést protokolární zápis (výchozí revizní zprávu). 6. Při montáži a manipulaci s ventilátorem je nutné používat ochranné prostředky, které mohou zabránit případnému zranění pracovníků. Například použití ochranných rukavic při manipulaci s ventilátorem, kde mohou být ostré hrany. Použití gumových

3 elektrikářských rukavic a vhodné obuvi při manipulaci s elektrickými částmi apod. IV. Uvádění do provozu.. Montáž a uvádění do provozu může provádět pouze pracovník s odbornou kvalifikací dle platné legislativy.. Při uvádění do provozu je nutno dbát pokynů uvedených v článcích Ia a Ib, především týkajících se způsobu použití a zajištění bezpečnosti. Před spuštěním ventilátoru je zapotřebí zkontrolovat zapojení elektro, provedení elektroinstalace, stav ložisek, dotažení všech šroubů a matic, při použití regulační klapky i stav a chod regulace. Při zkušebním spuštění se zkontroluje smysl otáčení oběžného kola dle šipky na ventilátoru. 3. Elektromotory ventilátorů RFC a RFE v provedení pro prostředí obyčejné jsou vybaveny rozpínacími termokontakty, které musí být při uvádění ventilátoru do provozu zapojeny tak, aby plnily svou ochrannou funkci. Elektromotory ventilátorů -Ex nejsou vybaveny termokontakty ani PTC čidly, musí být opatřeny vypínačem a ochranou nastavenou na jmenovitý proud. Motory ventilátorů -Ex-FM a Ex-FM jsou vybaveny PTC čidly a lze u nich regulovat otáčky (průtočné množství vzduchu) frekvenčními měniči (certifikované typy). PTC čidla (termistory) musí být zapojeny tak, aby nemohla být překročena oteplovací doba t E. a napájení bylo bezpečně odpojeno. Pokud není vypínací obvod v nevýbušném provedení, musí být umístěn v prostoru bez nebezpečí výbuchu. Standardně dodávané frekvenční měniče fy Alteko s.r.o. nelze umístit do prostoru s nebezpečím výbuchu. 4. Při uvádění ventilátorů do provozu je nutno zaregulovat dopravované množství vzduchu ventilátorem takto: - zavřít přívodní nebo odvodní klapky, popřípadě jiným vhodným způsobem snížit průtočné množství vzduchu na minimum - spustit ventilátor a zkontrolovat směr otáčení oběžného kola (označeno směrovým štítkem na spirální skříni), v případě špatného směru otáčení, přepojit motor (u třífázového přehození dvou fází), - měřit statorové proudy postupně na všech fázích po celou dobu zaregulovávání soustavy - zvětšovat přívod vzduchu do potrubí (otvíráním klapek apod.) až do okamžiku, kdy dosáhneme požadované průtočné množství vzduchu, maximálně však do velikosti jmenovitého proudu uvedeného na štítku - zajistit v této poloze klapky, či jiným vhodným způsobem zajistit regulační prvky (zabezpečit, aby nebylo možné zvýšit průtočné množství vzduchu nad zaregulované hodnoty ) Při použití frekvenčního měniče, lze vyčíst frekvenci a tuto hodnotu nastavit jako parametr maximální frekvence. 5. V případě možnosti kondenzace par ve spirální skříni ventilátoru je nutno v nejnižším bodě spirální skříně vyvrtat otvor asi 5mm (neníli tento otvor již z výroby), případně jiným způsobem zajistit odtok kondenzátu. 6. Výrobní štítek obsahuje označení výrobku, výrobce, výkonové parametry,hmotnost, rok výroby a výrobní číslo stroje. V. Provoz a údržba.. Pravidelná kontrola se provádí po době, kterou si uživatel určí podle provozních podmínek, počtu provozních hodin denně apod. Provádí se však nejméně po půl roce. Po uvedení ventilátoru do provozu je nutné zpočátku častěji sledovat zatížení a teplotu elektro a celkový chod ventilátoru a asi po prvních 50 hodinách provozu provést celkovou kontrolu ventilátoru (dotažení matic šroubů apod.).. Kontroluje se stav a dotažení pryžových izolátorů, těsnost napojení potrubí a možnost volného kmitání pružně uloženého ventilátoru. Dále se kontroluje klidný chod ventilátoru (měření mechanické kmitání dle ČSN 3063 /9 a ČSN 0 /990), čistota a teplota elektro, která nesmí přesáhnout 70 C, elektroinstalace, dále čistota výměníků, zanesení filtrů a stav oběžného kola. 3. Výměna ložisek u elektromotorů se provádí dle příslušných předpisů výrobce elektromotorů. Životnost ložisek motorů použitých u ventilátorů je až provozních hodin dle zatížení. Výměna ložisek (nebo mazacího tuku) by měla být však prováděna nejméně po třech letech vzhledem k životnosti mazacího tuku v ložiscích. 4. Ventilátor je nutné ihned odstavit a provést kontrolu a odstranění závady, jakmile se projeví jakákoli závada nebo provozní podmínky neodpovídají výše popsaným limitům. VI. Životnost a likvidace. Předpokládaná životnost ventilátoru za dodržení podmínek provozu a údržby je 0 let. Likvidaci ventilátoru je nutno provést dle platných legislativních norem v době likvidace. VII. Záruka, servis a náhradní díly.. Záruční doba je 4 měsíců ode dne převzetí ventilátorů, t.j. od data uvedeného na dodacím listě nebo na záručním listě.. Záruční i pozáruční opravy a servis ventilátorů RFC zajišťuje firma ALTEKO s.r.o. Hostomice pod Brdy. 3. Výrobce na objednávku dodává tyto náhradní díly: - elektromotor - oběžné kolo s nábojem - agregát s vyváženým oběžným kolem (motor, nosná deska, oběžné kolo) - pryžové izolátory. Minimální vůle mezi oběžným kolem a sacím ústím u ventilátorů pracující v prostředí s nebezpečím výbuchu Zona a/nebo Zona, platí pro RFC...Ex; Ex-FM a Ex-FM Druh ventilátoru Minimální vůle mezi oběžným kolem a sacím ústím Maximální přípustné otáčky ventilátoru RFC 00-5 Ex mm 500 min - RFC 50-5 Ex,5 mm 500 min - RFC 0-0 Ex 3 mm 000 min - RFC 0-5 Ex 3 mm 500 min - RFC 35-0 Ex 3,5 mm 000 min - RFC 35-5 Ex 3,5 mm 500 min - RFC Ex 3,6 mm 000 min - RFC Ex 3,6 mm 500 min - RFC Ex 4 mm 000 min - RFC Ex 4 mm 500 min - RFC Ex 5 mm 750 min - RFC Ex 5 mm 000 min - RFC Ex 7 mm 750 min - RFC Ex 7 mm 000 min - VIII. Možné závady. Závada Příčina závady Opatření k odstranění závady -nadměrné oteplení vinutí -vypíná nadproudová ochrana 3 -vypíná frekvenční měnič 4 -ventilátor nedává požadovaný výkon motor je přetížen větší tlaková ztráta v potrubí nesprávný směr otáčení oběžného kola špatně zvolený výkon ventilátoru nutno provést opětovné zaregulování vzduchotechnické soustavy, viz kap IV. bod 4 provést opětovné zaregulování viz kap IV. bod 4 prohlédnout průchodnost potrubí; čistotu výměníků a filtrů přepojit dvě fáze mezi sebou vyměnit za ventilátor (agregát) s vyšším výkonem 5 -nadměrné oteplení ložisek vadné ložisko výměna ložisek 6 -nadměrné vibrace ventilátoru nevyvážené oběžné kolo špatné uchycení ventilátoru vyčistit a vyvážit oběžné kolo zkontrolovat a popřípadě dotáhnou šrouby izolátorů chvění 3 / 0

4 MPP 0. CZ rozměry VENTILÁTOR RFC, RFE G G L max. A (vel. 355, 400, 500, 630) 5 (vel. 00, 50, 0, 35) n x M d D D E3 E E STOLIČKA součástí dodávky IZOLÁTORY CHVĚNÍ součástí dodávky obrys krytu B H max. Nakresleno provedení " LEVÉ " T T 30 PODSTAVNÁ DESKA objednává se zvlášť S R R Ve verzi RFC 00-30A/,5-3..DB nemá ventilátor stoličku a izolátory chvění! RFC A B D D E min-max E E3 G G Hmax L max L max R R S T RFC RFC RFC RFC RFC RFC RFC RFE RFE RFE RFE RFE RFE n d Ex-FM Provedení " LEVÉ " - L Provedení " PRAVÉ " - P pohledy ze strany SÁNÍ SÁNÍ SÁNÍ 5 3a 3 a 6 4a 4 a Ventilátory jsou na sklad vyráběny pouze v základních polohách L5 a P6. Ostatní polohy lze nastavit při zadání do výroby nebo při montáži u uživatele. 4 / 0

5 7 MPP 0. CZ rozměry VENTILÁTOR RFC -...H VENTILÁTOR RFE -...H L max. A 55 E B E A 30 G G sání R D D R n x d 9 horizontální rovina Nakresleno provedení " LEVÉ " označení ventilátoru RFC(RFE) H RFC(RFE) H RFC(RFE) H RFC(RFE) H RFC(RFE) H RFC(RFE) H RFC H RFC H A B D D E E G G L max R n d , , , , ,5 6 UPOZORNĚNÍ - Výkonové parametry a elektrické veličiny elektromotorů jsou u všech ventilátorů RFC(RFE)...-H shodné s ventilátory RFC(RFE) v základním provedení. 5 / 0

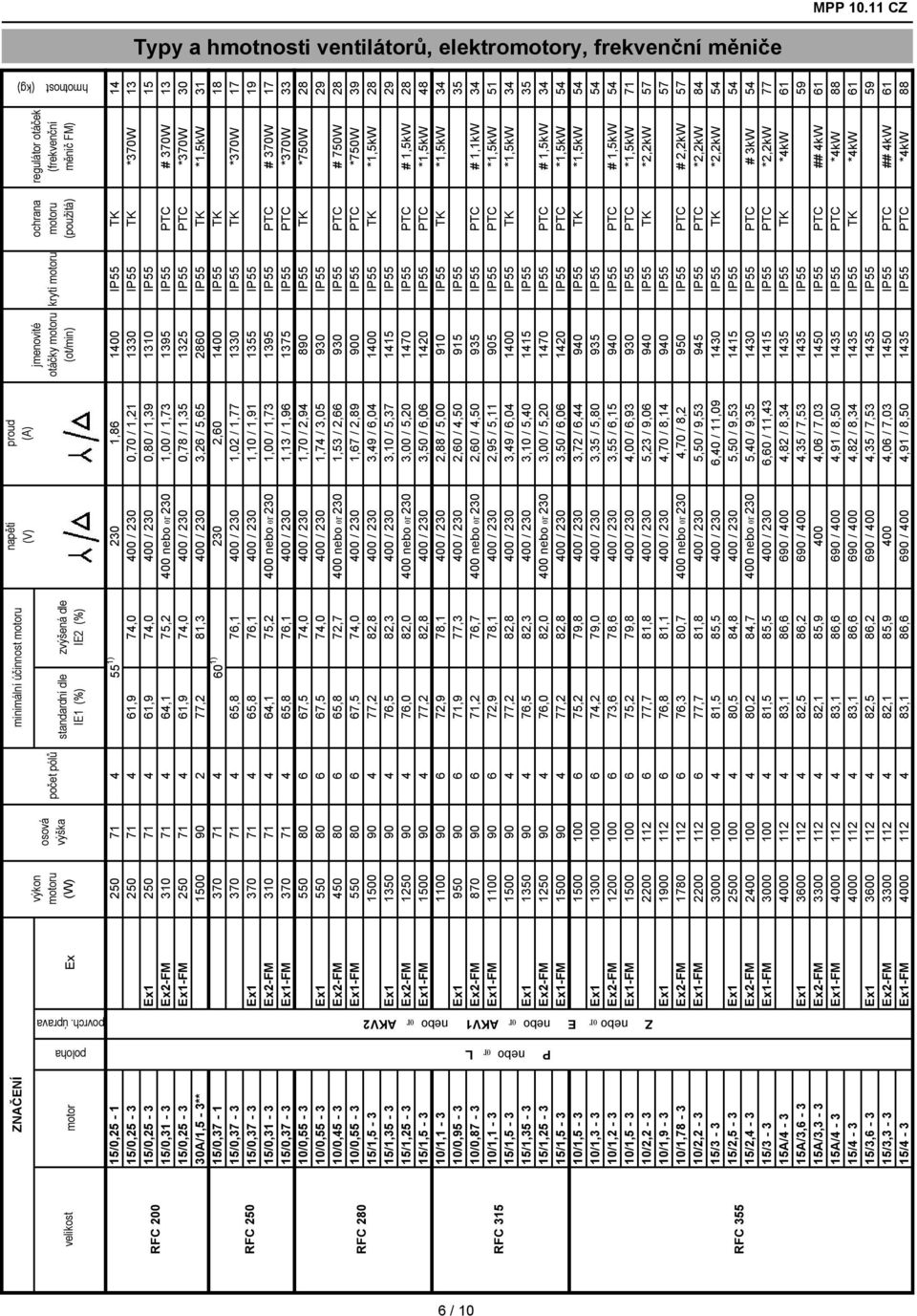

6 Typy a hmotnosti ventilátorů, elektromotory, frekvenční měniče poloha povrch. úprava hmotnost (kg) velikost RFC 00 RFC 0 RFC 35 RFC 355 ZNAČENÍ motor Ex výkon (W) osová výška minimální účinnost standardní dle IE (%) zvýšená dle IE (%) regulátor otáček (frekvenční měnič FM) 5/0, ,6 400 IP55 TK 4 5/0, ,9 74,0 400 / 30 0,70 /, 330 IP55 TK *370W 3 5/0,5-3 Ex ,9 74,0 400 / 30 0,0 /,39 30 IP55 5 5/0,3-3 Ex-FM , 75, 400 nebo or 30,00 /, IP55 PTC # 370W 3 5/0,5-3 Ex-FM ,9 74,0 400 / 30 0,7 /,35 35 IP55 PTC *370W 30 30A/,5-3** ,,3 400 / 30 3,6 / 5,65 60 IP55 TK *,5kW 3 5/0, , IP55 TK 5/0, , 76, 400 / 30,0 /, IP55 TK *370W 7 5/0,37-3 Ex , 76, 400 / 30,0 /,9 355 IP55 9 5/0,3-3 Ex-FM , 75, 400 nebo or 30,00 /, IP55 PTC # 370W 7 5/0,37-3 Ex-FM , 76, 400 / 30,3 /, IP55 PTC *370W 33 0/0, ,5 74,0 400 / 30,70 /,94 90 IP55 TK *750W 0/0,55-3 Ex ,5 74,0 400 / 30,74 / 3, IP55 9 0/0,45-3 Ex-FM , 7,7 400 nebo or 30,53 /, IP55 PTC # 750W 0/0,55-3 Ex-FM ,5 74,0 400 / 30,67 /,9 900 IP55 PTC *750W 39 5/, ,, 400 / 30 3,49 / 6, IP55 TK *,5kW 5/,35-3 Ex ,5,3 400 / 30 3,0 / 5,37 45 IP55 9 5/,5-3 Ex-FM ,0,0 400 nebo or 30 3,00 / 5,0 470 IP55 PTC #,5kW 5/,5-3 Ex-FM ,, 400 / 30 3,50 / 6,06 40 IP55 PTC *,5kW 4 0/, ,9 7, 400 / 30, / 5,00 90 IP55 TK *,5kW 34 0/0,95-3 Ex ,9 77,3 400 / 30,60 / 4,50 95 IP /0,7-3 Ex-FM , 76,7 400 nebo or 30,60 / 4, IP55 PTC #,kw 34 0/, - 3 Ex-FM ,9 7, 400 / 30,95 / 5, 905 IP55 PTC *,5kW 5 5/, ,, 400 / 30 3,49 / 6, IP55 TK *,5kW 34 5/,35-3 Ex ,5,3 400 / 30 3,0 / 5,40 45 IP /,5-3 Ex-FM ,0,0 400 nebo or 30 3,00 / 5,0 470 IP55 PTC #,5kW 34 5/,5-3 Ex-FM ,, 400 / 30 3,50 / 6,06 40 IP55 PTC *,5kW 54 0/, , 79, 400 / 30 3,7 / 6, IP55 TK *,5kW 54 0/,3-3 Ex , 79,0 400 / 30 3,35 / 5,0 935 IP /, - 3 Ex-FM ,6 7,6 400 / 30 3,55 / 6,5 940 IP55 PTC #,5kW 54 0/,5-3 Ex-FM , 79, 400 / 30 4,00 / 6, IP55 PTC *,5kW 7 0/, ,7, 400 / 30 5,3 / 9, IP55 TK *,kw 57 0/,9-3 Ex ,, 400 / 30 4,70 /,4 940 IP /,7-3 Ex-FM ,3 0,7 400 nebo or 30 4,70 /, 950 IP55 PTC #,kw 57 0/, - 3 Ex-FM ,7, 400 / 30 5,50 / 9, IP55 PTC *,kw 4 5/ ,5 5,5 400 / 30 6,40 /, IP55 TK *,kw 54 5/,5-3 Ex ,5 4, 400 / 30 5,50 / 9,53 45 IP /,4-3 Ex-FM , 4,7 400 nebo or 30 5,40 / 9, IP55 PTC # 3kW 54 5/3-3 Ex-FM ,5 5,5 400 / 30 6,60 /,43 45 IP55 PTC *,kw 77 5A/ , 6,6 690 / 400 4, /, IP55 TK *4kW 6 5A/3,6-3 Ex ,5 6, 690 / 400 4,35 / 7, IP A/3,3-3 Ex-FM , 5, ,06 / 7, IP55 PTC ## 4kW 6 5A/4-3 Ex-FM , 6,6 690 / 400 4,9 /, IP55 PTC *4kW 5/ , 6,6 690 / 400 4, /, IP55 TK *4kW 6 5/3,6-3 Ex ,5 6, 690 / 400 4,35 / 7, IP /3,3-3 Ex-FM , 5, ,06 / 7, IP55 PTC ## 4kW 6 5/4-3 Ex-FM , 6,6 690 / 400 4,9 /, IP55 PTC *4kW proud (A) jmenovité otáčky (ot/min) krytí ochrana (použitá) P nebo or L Z nebo or E nebo or AKV nebo or AKV RFC 50 počet pólů 55 ) 60 ) napětí (V) 6 / 0

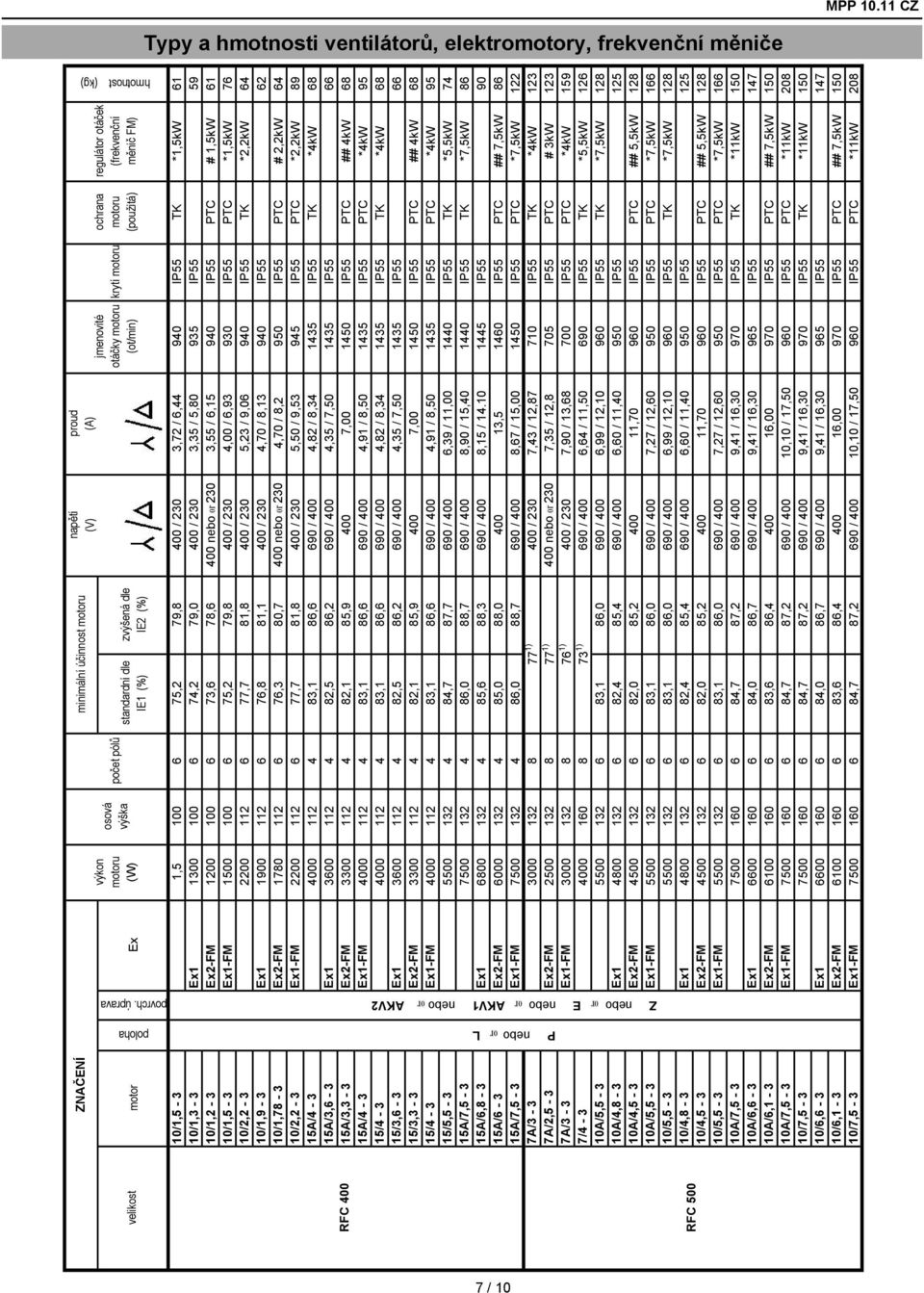

7 Typy a hmotnosti ventilátorů, elektromotory, frekvenční měniče poloha povrch. úprava motor Ex standardní dle IE (%) zvýšená dle IE (%) 0/,5-3, , 79, 400 / 30 3,7 / 6, IP55 TK *,5kW 6 0/,3-3 Ex , 79,0 400 / 30 3,35 / 5,0 935 IP /, - 3 Ex-FM ,6 7,6 400 nebo or 30 3,55 / 6,5 940 IP55 PTC #,5kW 6 0/,5-3 Ex-FM , 79, 400 / 30 4,00 / 6, IP55 PTC *,5kW 76 0/, ,7, 400 / 30 5,3 / 9, IP55 TK *,kw 64 0/,9-3 Ex ,, 400 / 30 4,70 /,3 940 IP55 6 0/,7-3 Ex-FM ,3 0,7 400 nebo or 30 4,70 /, 950 IP55 PTC #,kw 64 0/, - 3 Ex-FM ,7, 400 / 30 5,50 / 9, IP55 PTC *,kw 9 5A/ , 6,6 690 / 400 4, /, IP55 TK *4kW 6 5A/3,6-3 Ex ,5 6, 690 / 400 4,35 / 7, IP A/3,3-3 Ex-FM , 5, , IP55 PTC ## 4kW 6 5A/4-3 Ex-FM , 6,6 690 / 400 4,9 /, IP55 PTC *4kW 95 5/ , 6,6 690 / 400 4, /, IP55 TK *4kW 6 5/3,6-3 Ex ,5 6, 690 / 400 4,35 / 7, IP /3,3-3 Ex-FM , 5, , IP55 PTC ## 4kW 6 5/4-3 Ex-FM , 6,6 690 / 400 4,9 /, IP55 PTC *4kW 95 5/5, ,7 7,7 690 / 400 6,39 /, IP55 TK *5,5kW 74 5A/7, ,0,7 690 / 400,90 / 5, IP55 TK *7,5kW 6 5A/6, - 3 Ex ,6,3 690 / 400,5 / IP A/6-3 Ex-FM ,0, ,5 460 IP55 PTC ## 7,5kW 6 5A/7,5-3 Ex-FM ,0,7 690 / 400,67 / 5, IP55 PTC *7,5kW 7A/ / 30 7,43 /,7 70 IP55 TK *4kW 3 P nebo or L Z nebo or E nebo or AKV nebo or AKV velikost RFC 400 RFC 500 ZNAČENÍ hmotnost (kg) výkon (W) osová výška počet pólů minimální účinnost 77 ) 77 ) 7A/,5-3 Ex-FM nebo or 30 7,35 /, 705 IP55 PTC # 3kW 3 7A/3-3 Ex-FM ) 400 / 30 7,90 / 3,6 700 IP55 PTC *4kW 59 7/ ) 690 / 400 6,64 /, IP55 TK *5,5kW 6 0A/5, , 6,0 690 / 400 6,99 /,0 960 IP55 TK *7,5kW 0A/4, - 3 Ex ,4 5,4 690 / 400 6,60 /, IP55 5 0A/4,5-3 Ex-FM ,0 5, 400, IP55 PTC ## 5,5kW 0A/5,5-3 Ex-FM , 6,0 690 / 400 7,7 /, IP55 PTC *7,5kW 66 0/5, , 6,0 690 / 400 6,99 /,0 960 IP55 TK *7,5kW 0/4, - 3 Ex ,4 5,4 690 / 400 6,60 /, IP55 5 0/4,5-3 Ex-FM ,0 5, 400, IP55 PTC ## 5,5kW 0/5,5-3 Ex-FM , 6,0 690 / 400 7,7 /, IP55 PTC *7,5kW 66 0A/7, ,7 7, 690 / 400 9,4 / 6, IP55 TK *kw 50 0A/6,6-3 Ex ,0 6,7 690 / 400 9,4 / 6, IP A/6, - 3 Ex-FM ,6 6, , IP55 PTC ## 7,5kW 50 0A/7,5-3 Ex-FM ,7 7, 690 / 400 0,0 / 7, IP55 PTC *kw 0 0/7, ,7 7, 690 / 400 9,4 / 6, IP55 TK *kw 50 0/6,6-3 Ex ,0 6,7 690 / 400 9,4 / 6, IP /6, - 3 Ex-FM ,6 6, , IP55 PTC ## 7,5kW 50 0/7,5-3 Ex-FM ,7 7, 690 / 400 0,0 / 7, IP55 PTC *kw 0 napětí (V) proud (A) jmenovité otáčky (ot/min) krytí ochrana (použitá) regulátor otáček (frekvenční měnič FM) 7 / 0

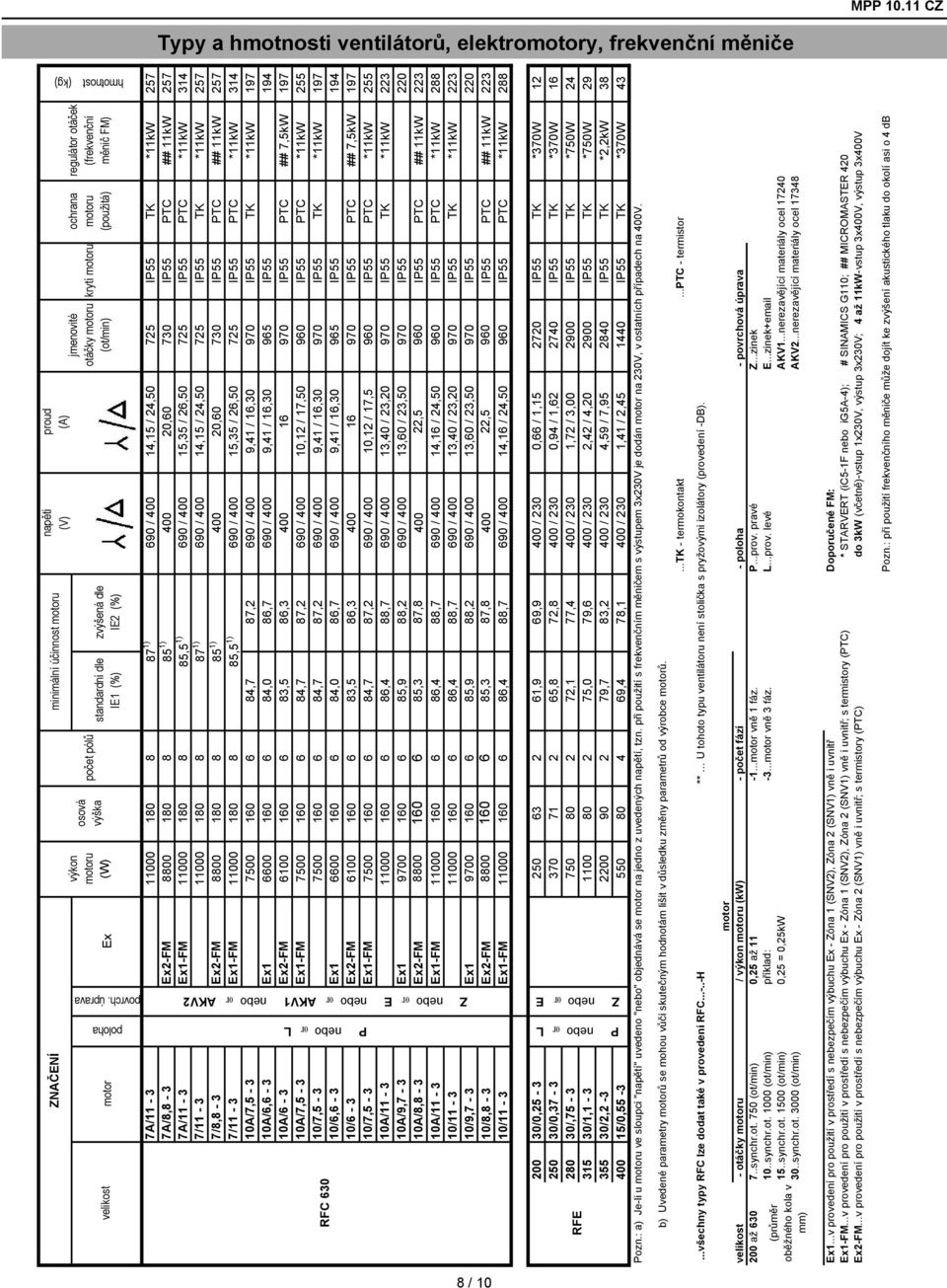

8 Typy a hmotnosti ventilátorů, elektromotory, frekvenční měniče poloha povrch. úprava velikost RFC 630 ZNAČENÍ motor Ex standardní dle IE (%) zvýšená dle IE (%) 7A/ ) 690 / 400 4,5 / 4,50 75 IP55 TK *kw 57 7A/, - 3 Ex-FM ) 400 0, IP55 PTC ## kw 57 7A/ - 3 Ex-FM ,5 ) 690 / 400 5,35 / 6,50 75 IP55 PTC *kw 34 7/ ) 690 / 400 4,5 / 4,50 75 IP55 TK *kw 57 7/, - 3 Ex-FM ) 400 0, IP55 PTC ## kw 57 7/ - 3 Ex-FM ,5 ) 690 / 400 5,35 / 6,50 75 IP55 PTC *kw 34 0A/7, ,7 7, 690 / 400 9,4 / 6, IP55 TK *kw 97 0A/6,6-3 Ex ,0 6,7 690 / 400 9,4 / 6, IP A/6-3 Ex-FM ,5 6, IP55 PTC ## 7,5kW 97 0A/7,5-3 Ex-FM ,7 7, 690 / 400 0, / 7, IP55 PTC *kw 55 0/7, ,7 7, 690 / 400 9,4 / 6, IP55 TK *kw 97 0/6,6-3 Ex ,0 6,7 690 / 400 9,4 / 6, IP /6-3 Ex-FM ,5 6, IP55 PTC ## 7,5kW 97 0/7,5-3 Ex-FM ,7 7, 690 / 400 0, / 7,5 960 IP55 PTC *kw 55 0A/ ,4,7 690 / 400 3,40 / 3,0 970 IP55 TK *kw 3 0A/9,7-3 Ex ,9, 690 / 400 3,60 / 3, IP55 0 0A/, - 3 Ex-FM ,3 7, 400,5 960 IP55 PTC ## kw 3 0A/ - 3 Ex-FM ,4,7 690 / 400 4,6 / 4, IP55 PTC *kw 0/ ,4,7 690 / 400 3,40 / 3,0 970 IP55 TK *kw 3 0/9,7-3 Ex ,9, 690 / 400 3,60 / 3, IP55 0 0/, - 3 Ex-FM ,3 7, 400,5 960 IP55 PTC ## kw 3 0/ - 3 Ex-FM ,4,7 690 / 400 4,6 / 4, IP55 PTC *kw 00 30/0, ,9 69,9 400 / 30 0,66 /,5 70 IP55 TK *370W 50 30/0, , 7, 400 / 30 0,94 /,6 740 IP55 TK *370W /, , 77,4 400 / 30,7 / 3, IP55 TK *750W /, ,0 79,6 400 / 30,4 / 4,0 900 IP55 TK *750W /, ,7 3, 400 / 30 4,59 / 7,95 40 IP55 TK *,kw /0, ,4 7, 400 / 30,4 /, IP55 TK *370W 43 P nebo or L Z nebo or E P nebo or L Z nebo or E nebo or AKV nebo or AKV hmotnost (kg) výkon (W) osová výška počet pólů minimální účinnost napětí (V) proud (A) jmenovité otáčky (ot/min) krytí ochrana (použitá) regulátor otáček (frekvenční měnič FM) RFE Pozn.: a) Je-li u ve sloupci "napětí" uvedeno "nebo" objednává se motor na jedno z uvedených napětí, tzn. při použití s frekvenčním měničem s výstupem 3x30V je dodán motor na 30V, v ostatních případech na 400V. b) Uvedené parametry motorů se mohou vůči skutečným hodnotám lišit v důsledku změny parametrů od výrobce motorů....tk - termokontakt...ptc - termistor...všechny typy RFC lze dodat také v provedení RFC H ** U tohoto typu ventilátoru není stolička s pryžovými izolátory (provedení -DB). motor velikost - otáčky / výkon (kw) - počet fází - poloha - povrchová úprava 00 až synchr.ot. 750 (ot/min) 0,5 až -...motor vně fáz. P...prov. pravé Z...zinek 0..synchr.ot. 000 (ot/min) příklad: -3...motor vně 3 fáz. L...prov. levé E...zinek+ (průměr oběžného kola v mm) 5..synchr.ot. 500 (ot/min) 0,5 = 0,5kW AKV...nerezavějící materiály ocel synchr.ot (ot/min) AKV...nerezavějící materiály ocel 734 Ex...v provedení pro použití v prostředí s nebezpečím výbuchu Ex - Zóna (SNV), Zóna (SNV) vně i uvnitř Doporučené FM: Ex-FM...v provedení pro použití v prostředí s nebezpečím výbuchu Ex - Zóna (SNV), Zóna (SNV) vně i uvnitř; s termistory (PTC) * STARVERT (ic5-f nebo ig5a-4); # SINAMICS G0; ## MICROMASTER 40 Ex-FM...v provedení pro použití v prostředí s nebezpečím výbuchu Ex - Zóna (SNV) vně i uvnitř; s termistory (PTC) do 3kW (včetně)-vstup x30v, výstup 3x30V; 4 až kw-vstup 3x400V, výstup 3x400V Pozn.: při použití frekvenčního měniče může dojít ke zvýšení akustického tlaku do okolí asi o 4 db / 0

9 zapojení svorkovnic VENTILÁTORY PRACUJÍCÍ V PROSTŘEDÍ OBYČEJNÉM (BNV)! ZAPOJENÍ SVORKOVNIC MOTORU NPE ~ 30 V / 50 Hz směr ot. směr ot. Z C C Z C C U Z U U Z U L N L N VENTILÁTORY PRACUJÍCÍ V PROSTŘEDÍ OBYČEJNÉM (BNV) A VENTILÁTORY PRACUJÍCÍ V PROSTŘEDÍ S NEBEZP. VÝBUCHU - Ex-FM a Ex-FM ZAPOJENÍ SVORKOVNIC MOTORU 3PE ~ 400 V / 30 V / 50 Hz ZAPOJENÍ SVORKOVNIC MOTORU 3PE ~ 690 V / 400 V / 50 Hz ZAPOJENÍ S FREKVENČNÍM MĚNIČEM TŘÍFÁZOVÝM A BEZ FREKVENČNÍHO MĚNIČE ZAPOJENÍ S FREKVENČNÍM MĚNIČEM JEDNOFÁZOVÝM ZAPOJENÍ S FREKVENČNÍM MĚNIČEM TŘÍFÁZOVÝM A BEZ FREKVENČNÍHO MĚNIČE 3PE ~ 400 V 3PE ~ 30 V 3PE ~ 400 V 3PE ~ 690 V L L L3 L L L3 L L L3 L L L3 - TERMOKONTAKT (ventilátory pracující v prostředí obyčejném BNV) - TERMISTOR /PTC čidlo/ (ventilátory pracující v prostředí s nebezpečím výbuchu Ex-FM a Ex-FM) VENTILÁTORY PRACUJÍCÍ V PROSTŘEDÍ S NEBEZPEČÍM VÝBUCHU - Ex ZAPOJENÍ SVORKOVNIC MOTORU 3PE ~ 400 V / 30 V / 50 Hz 3PE ~ 400 V 3PE ~ 30 V ZAPOJENÍ SVORKOVNIC MOTORU 3PE ~ 690 V / 400 V / 50 Hz 3PE ~ 400 V 3PE ~ 690 V L L L3 L L L3 L L L3 9 / 0 L L L3

10 příklady použití S POSTAVNOU DESKOU BEZ POSTAVNÉ DESKY NÁSTAVEC NÁSTAVEC NÁSTAVEC NÁSTAVEC NÁSTAVEC NÁSTAVEC 0 / 0

TD 10.10 SRPEN 2012. RFC a RFE. radiální ventilátory s přímým pohonem. vzduchotechnika

TD 10.10 SRPEN 2012. RFC a RFE. radiální ventilátory s přímým pohonem. vzduchotechnika TD 10.10 SRPEN 2012 RFC a RFE 2012 radiální ventilátory s přímým pohonem vzduchotechnika RFC vzduchotechnika a RF E OBSAH Obsah specifikace 2 obecný popis použití 3 rozměry 5 výkonové parametry ventilátorů
