Řada M. Uživatelská příručka. 19 LCD Monitor

Transkript

1 Řada M Uživatelská příručka 19 LCD Monitor

2 OBSAH UPOZORNĚNÍ...2 INSTALACE...2 PŘIPOJENÍ NAPÁJENÍ...2 POUŽÍVÁNÍ OPĚRKY...2 ÚDRŽBA...3 PŘENÁŠENÍ MONITORU...3 ZAČÍNÁME...4 OBSAH KRABICE...4 INSTALACE PŘED PRVNÍM POUŽITÍM...5 SEZNÁMENÍ SE SOUČÁSTMI A OVLÁDACÍMI PRVKY...6 FUNKCE TLAČÍTEK A INDIKÁTORU:...6 NASTAVENÍ...9 INDIVIDUÁLNÍ NASTAVENÍ MONITORU Používání nabídky OSD Rychlé volby a seznámení s charakteristickými vlastnostmi...13 Seznam ikon rozhraní OSD...16 ODSTRAŇOVÁNÍ POTÍŽÍ...20 TECHNICKÉ VLASTNOSTI A SPECIFIKACE MONITORU LCD...22 FREKVENCE ROZHRANÍ...23 PŘEDPISY...24 SOULAD S PŘEDPISY FCC...24 INFORMACE PRO UŽIVATELE V ZEMÍCH EVROPSKÉ UNIE...25 TCO

3 Instalace Upozornění Nezakrývejte ani neblokujte větrací otvory na zadní straně monitoru. Monitor neumísťujte do blízkosti zdrojů tepla, jako jsou topná tělesa nebo vzduchové kanály, nebo na místo vystavené přímému slunečnímu záření, nadměrnému prachu, mechanickým otřesům nebo nárazům. Připojení napájení Použijte vhodný napájecí kabel, který odpovídá místnímu napětí elektrické sítě. Monitor připojte k volně přístupné elektrické zásuvce. Je zakázáno pokládat na napájecí kabel jakékoli předměty. Používejte pouze napájecí adaptér dodaný s monitorem. V následujících případech odpojte napájecí kabel ze zásuvky: Jestliže nebudete monitor delší dobu používat. Jestliže je kabel poškozený nebo polámaný. Jestliže byl monitor vystaven pádu nebo došlo k poškození pláště. Jestliže se zásadně zhoršil výkon monitoru a je třeba provést jeho opravu. Používání opěrky Upravením polohy opěrky na zadní straně monitoru nastavte požadovaný úhel zobrazení

4 Údržba K čištění pláště a ovládacích prvků používejte měkký hadřík lehce navlhčený v mírném roztoku čistícího prostředku na mytí nádobí. Nepoužívejte abrazivní materiály ani rozpouštědla, jako alkohol nebo líh. Povrchu obrazovky se nedotýkejte ani jej neotírejte ostrými nebo abrazivními předměty, jako jsou psací pera nebo šroubováky, které mohou obrazovku poškrábat. Zabraňte, aby se do větracích otvorů na zadní straně monitoru dostaly cizí předměty nebo kapaliny - může dojít k požáru, úrazu elektrickým proudem nebo k poškození zařízení. Přenášení monitoru Před přenášením monitoru za účelem opravy nebo přepravy stiskněte tlačítko, které vystupujte z osy opěrky a současně opěrku přitlačte zcela na zadní stranu monitoru. Potom monitor a jeho příslušenství zabalte do původního obalu a krabice. 3

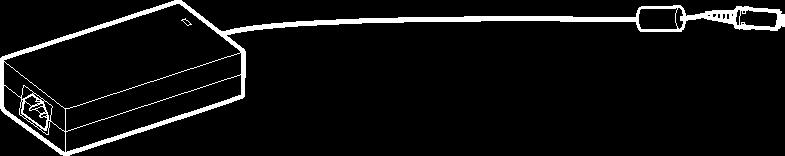

5 Obsah krabice Začínáme Než budete pokračovat, zkontrolujte, zda krabice obsahuje následující položky: Monitor Napájecí kabel Napájecí kabel musí splňovat normu IEC a příslušnou místní normu; minimální průřez vodičů 3 x 0,75, typ H05VV-F nebo H03VV-F. Napájecí adaptér Je nezbytné použít některý z následujících adaptérů: Li Shin LSE9901B1250 a Cable API1AD53 Kabel signálu Analogový signál: kabel D-SUB Digitální signál: kabel DVI Prodlužovací kabel USB Prodlužovací zvukový kabel Ovladač monitoru, uživatelská příručka a další informace jsou uloženy na disku CD-ROM. Rychlý průvodce 4

6 Instalace před prvním použitím Instalace tohoto monitoru je velice jednoduchá. Vyjměte monitor z krabice a odstraňte veškerý balící materiál; potom opatrně položte monitor na stůl a otočením opěrky na zadní straně ve směru šipky nastavte pevný úhel monitoru. Potom lze monitor velmi dobře usadit. Nakonec upravte požadovanou polohu monitoru podle místa sezení a dalších faktorů. 5

7 Seznámení se součástmi a ovládacími prvky Tento monitor je vybaven zcela novým rozhraním OSD: K dispozici jsou následující ovládací tlačítka: Funkce tlačítek a indikátoru: Tlačítko Položka Podrobnosti o funkci Zobrazit / skrýt OSD Stisknutím tohoto tlačítka zobrazíte nebo ukončíte nabídku rozhraní OSD. Je-li monitor vypnutý, stisknutím tohoto tlačítka jej zapnete. Vypínač Je-li monitor zapnutý, stiskněte a podržte toto tlačítko; po odpočítání tří sekund se monitor vypne. Nahoru Tlačítko pro výběr funkcí Klávesová zkratka: Hlasitost + / Ztlumit Jedním stisknutím tohoto tlačítka budou položky nabídky rozhraní OSD zobrazeny postupně proti směru hodin. Stisknutím a podržením tohoto tlačítka bude velice rychle zobrazena skupina nabídky rozhraní OSD proti směru hodin. Stisknutím a podržením tohoto tlačítka bude ztlumen reproduktor. (Pokud je reproduktor ztlumený, stisknutím a podržením tohoto tlačítka obnovíte zvuk.) 6

8 Dolů Vlevo Vpravo Indikátor provozního režimu Tlačítko pro výběr funkcí Klávesová zkratka: Hlasitost - / Ztlumit Tlačítko nastavení Klávesová zkratka: Světelnost Tlačítko nastavení Klávesová zkratka: Světelnost Svítí (zeleně) Pomalu bliká světle a tmavě (oranžově) Nesvítí Jedním stisknutím tohoto tlačítka budou položky nabídky rozhraní OSD zobrazena postupně po směru hodin. Stisknutím a podržením tohoto tlačítka bude velice rychle zobrazena skupina nabídky rozhraní OSD po směru hodin. Stisknutím a podržením tohoto tlačítka můžete snížit hlasitost reproduktoru. (Opakovaným stisknutím tohoto tlačítka bude reproduktor ztlumen.) Stisknutím tohoto tlačítka můžete snížit hodnotu nastavení. Stisknutím tohoto tlačítka můžete snížit hodnotu světelnosti. Stisknutím tohoto tlačítka můžete zvýšit hodnotu nastavení. Stisknutím tohoto tlačítka můžete zvýšit hodnotu světelnosti. Ukazuje, že je monitor zapnutý. Ukazuje, že se monitor nachází v režimu spánku. Ukazuje, že je monitor vypnutý. avmode Stisknutím tohoto tlačítka můžete rychle změnit režim zobrazení. 7

9 Stisknutím tohoto tlačítka můžete automaticky upravit obraz. Auto Automaticky upraví obraz a výkon. Funkci AUTO je třeba použít při prvním spuštění monitoru a po změně rozlišení nebo obnovovací frekvence vstupního signálu. *Chcete-li zabránit ostatním, aby měnili hodnoty nastavení monitoru, použijte funkci zámku v nabídce rozhraní OSD. Zamknout: Je-li monitor vypnutý, zapněte jej stisknutím tlačítek a současně. Opakovaně stiskněte tlačítka Nahoru a Dolů po dobu přibližně 5 sekund, dokud se nezobrazí zpráva Key Lock (Zámek tlačítek). Znamená to, že nabídka rozhraní OSD je zamknutá. Odemknout: Proveďte stejný postup. 8

10 Nastavení Aby bylo zajištěno správné nastavení monitoru, postupujte podle následujících pokynů. DC 12V Port DVI Port VGA Vstup zvuku Port USB 9

11 1. Vypněte počítač. 2. Připojení kabel signálu k portu VGA nebo DVI v počítači. Zkontrolujte, zda je kabel řádně připojen. 3. Připojení zástrčky DC 12V napájecího adaptéru k zásuvce DC 12V monitoru. 4. Druhou zástrčku napájecího adaptéru připojte k elektrické zásuvce. 5. Připojte jeden konec prodlužovacího zvukového kabelu k rozhraní Audio In a druhý konec do zdířky Audio Out zvukové karty v počítači. 6. Připojte jeden konec podlužovacího kabelu USB k portu USB a druhý konec k portu USB na zadní straně počítače (obvykle v blízkosti portu klávesnice). 7. Zapněte počítač. 8. Stiskněte vypínač na monitoru. 9. Na monitoru se zobrazí obraz. Pokud se obraz nezobrazí, přečtěte si kapitolu Odstraňování potíží v následující části této příručky. 10. Zkontrolujte, zda je v počítači nastaveno rozlišení obrazových bodů a frekvence 60 Hz. Stiskněte a podržte tlačítko AUTO déle než 1 sekundu. Bude automaticky zoptimalizováno zobrazení monitoru. 10

12 Individuální nastavení monitoru Systém rozhraní obrazovky OSD (On Screen Display) nabízí celou řadu nástrojů pro přizpůsobení optimálního zobrazení. Důležité: Ačkoli lze provádět individuální nastavení, důrazně doporučujeme použít nastavení AUTO, která jsou přednastavena pro maximální optimalizaci výkonu monitoru. Automatické nastavení lze provést jednoduše stisknutím tlačítka AUTO. Po každé změně zobrazení v počítači doporučujeme použít funkci AUTO. Používání nabídky OSD Stisknutím tlačítka Menu (Nabídka) otevřete nabídku OSD. 1. Pomocí tlačítka nebo vyberte požadovanou ikonu v nabídce OSD. (Stisknutím a podržením tlačítek se budou ikony pohybovat a otáčet rychleji.) 11

13 2. Stisknutím tlačítka nebo změňte hodnoty nastavení. (Opakovaným stisknutím tlačítka při nastavování číselné hodnoty se tato hodnota bude zvyšovat nebo snižovat o 10.) 3. Používání ostatních tlačítek lze analogicky odvodit. 4. Chcete-li ukončit nabídku rozhraní OSD, vyberte ikonu a stiskněte tlačítko nebo. 12

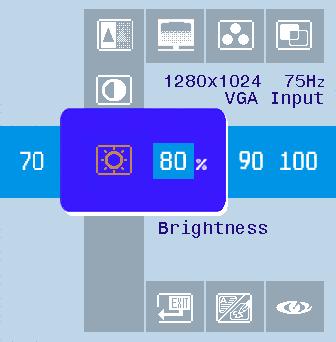

14 Rychlé volby a seznámení s charakteristickými vlastnostmi Ovládání hlasitosti Stisknutím tlačítka nebo změňte hlasitost. Stisknutím a podržením tlačítka ztlumíte zvuk. (Dalším stisknutím tlačítka nebo obnovíte zvuk.) Světelnost Nastavení kontrastu a světelnosti provádějí uživatelé nejčastěji. Pro uživatele ovšem není snadné nastavit proporce těchto dvou hodnot správně pro dosažení optimální kvality obrazu. Z tohoto důvodu je v monitoru uloženo 10 skupin hodnot kontrastu a světelnosti, které byly odborně testovány; výběrem některé skupiny ze seznamu mohou uživatelé dosáhnout uspokojivý obraz. Stisknutím levého nebo pravého tlačítka nastavte hodnotu světelnosti. 13

15 avmode Mezi běžné činnosti s počítačem patří kancelářská práce, procházení Internetu, hraní počítačových her, sledování filmů atd. Při těchto činnostech se ovšem mění faktory, jako například zobrazovaný obsah, vzdálenost uživatele od monitoru atd.; aby bylo možné dosáhnout nejlepšího efektu, je třeba přizpůsobit situaci různý kontrast a světelnost, či dokonce barevnou teplotu, zejména když se denní a noční osvětlení velmi liší. Nyní stačí stisknout tlačítko avmode a rychle a snadno přepínat mezi režimy pro text, hry a sledování filmů v denním a nočním prostředí, které splňují různé požadavky. Jak obrázek napovídá funkce avmode nabízí dva režimy prostředí. Jedním je denní režim (řádek výše) a druhým je noční režim (řádek níže). Každý režim prostředí má k dispozici tři možnosti --- režim pro text, režim pro hry a režim pro film. Funkce irelax Eye Reliever Podle průzkumu organizace American Occupational Disease za poslední tři roky se syndromy CVS (Computer Visual Syndrome), Carpal Tunnel Syndrome (CTS) atd., které jsou způsobeny nadměrně dlouhým používáním počítače, staly nejčastějšími příčinami poruch lidského zdraví. Funkce irelax Eye Reliever, která chrání zdraví uživatele, vás podle délky používání počítače včas upozorní, kdy je třeba z důvodu ochrany vašeho zdraví přerušit práci s počítačem. Používání této funkce je velice jednoduché. Stačí nastavit frekvenci odpočinku zraku od 0,5 hodiny do 1 hodiny. * Výběrem příslušné možnosti v nabídce rozhraní OSD můžete signály funkce irelax Eye Reliever nebo Eye Blink kdykoli odstranit. 14

16 Rozšířený úsporný režim Tradiční monitory jsou vybaveny funkcí režimu úspory energie. Je ovšem obtížné stanovit interval tohoto režimu. Pokud je interval příliš dlouhý, není naplněn smysl úspory energie. Je-li interval příliš krátký, monitor přejde do úsporného režimu během jediného telefonátu a je třeba jej aktivovat stisknutím kláves. Při přechodu monitoru LCD do úsporného režimu se ihned zhasnou světelné body na pozadí. Časté zapínání a vypínání světelných bodů bude mít za následek nerovnoměrnou světelnou intenzitu či dokonce zkrácení životnosti světelných bodů. Z tohoto důvodu jsme vyvinuli funkci Smart Life Extension of Lights. Volbou možnosti v nabídce rozhraní OSD můžete šetřit nejen elektrickou energii, ale také prodloužit životnost obrazových bodů. Inteligentní připojení napájení rozhraní USB Vzhledem k neustálému rozšiřování elektronického vybavení, jako například přehrávačů MP3, nabíječek mobilních telefonů, stolních lamp atd., které využívá napájení prostřednictvím rozhraní USB, jsme zkonstruovali port USB, který poskytuje napájení nezávislým zdrojem; i když je počítač vypnutý, můžete prostřednictvím tohoto portu napájet vybavení USB. Je to velice pohodlné pro každého uživatele. Standardní port USB Tento monitor je rovněž vybaven standardním portem USB, takže můžete používat vybavení, které nejčastěji připojujete. Stačí připojit port USB na zadní straně monitoru s portem USB v počítači pomocí dodaného prodlužovacího kabelu USB. Potom můžete k portu USB na přední straně monitoru pohodlně připojit disk USB flash, pevný disk USB a další vybavení. 15

17 Seznam ikon rozhraní OSD Funkce Detaily Ikona Světlo Jas Kontrast Ostrost Takt Obrazovka Fáze Vodorovná poloha Svislá poloha Teplá Studená Barva Barevná teplota Normální Automatické nastavení barvy 16

18 English Français Deutsch Español Jazyk rozhraní OSD Italiano Nederlands Vlastní nastavení РУССКИЙ Română 繁體中文 简体中文 日本語 Správce napájení Standardní úsporný režim Rozšířený úsporný režim Obnovit nastavení výrobce Výběr vstupu VGA 17

19 DVI Časovač irelax Vyp., 15, 30, 45, 60 (min.) irelax Vlevo_nahoře Poloha irelax Vpravo_nahoře Vlevo_dole Vpravo_dole Grafika Text Napájecí port ZAP VYP Konec Textový režim Normální režim Režim videa Režim hry 18

20 Klávesová zkratka Tmavý režim Textový režim Režim videa Režim hry Hlasitost Reproduktor zap. Hlasitost + Hlasitost - Ztlumit (Reproduktor vyp.) Světelnost Napájení Napájení zap. / vyp. 19

21 Odstraňování potíží Tento monitor LCD je předem nastaven pomocí standardního frekvence VGA výrobce. Vzhledem k rozdílným výstupním frekvencím mezi různými kartami VGA na trhu se uživatelé mohou při výběru nového režimu zobrazení nebo nové karty VGA setkat s nestabilním nebo nejasným obrazem. Upozornění Tento monitor LCD podporuje několik režimů VGA. Seznam režimů podporovaných tímto monitorem LCD najdete v části Standardní frekvence. Problém Kontrolní položky Obraz je nejasný a nestabilní. Pokud je obraz nejasný a nestabilní, proveďte následující kroky: 1. V operačním systému MS Windows klepněte na příkaz Ukončit systém Windows. 2. Zkontrolujte, zda jsou na obrazovce zobrazené svislé černé pruhy. Pokud ano, použijte funkce Taktování v nabídce rozhraní OSD a upravte její nastavení (zvýšením nebo snížením čísel), dokud pruhy nezmizí. 3. Znovu přejděte na funkci Fáze v nabídce rozhraní OSD a nastavte co nejjasnější zobrazení monitoru. 4. Klepnutím na tlačítko Ne v dialogovém okně Ukončit systém Windows se vraťte do systému. 5. Pokud vstupní režim zobrazení není , bude obraz lehce rozšířen funkcí měřítka na bodů. Po rozšíření z rozlišení , , , , , a pravděpodobně nebude text vypadat tak ostře a obrázky pravděpodobně nebudou vypadat tak proporčně. Na monitoru LCD není žádný obraz. Pokud na monitoru LCD není žádný obraz, proveďte následující kroky: 1. Zkontrolujte, zda indikátor napájení na monitoru LCD SVÍTÍ, zda jsou všechny kabely řádně připojené a zda systém běží na správné frekvenci. Další informace o frekvenci najdete v části Seznam podporovaných frekvencí. 2. Monitor LCD vypněte a znovu zapněte. Pokud na monitoru stále není žádný obraz, několikrát stiskněte tlačítko Adjustment Control (Nastavení). 20

22 3. Pokud krok 2 nepomohl, připojte počítač k jinému externímu monitoru CRT. Pokud počítač funguje s jiným monitorem CRT správně, ale nefunguje s tímto monitorem LCD, výstupní frekvence karty VGA se pravděpodobně nachází mimo rozsah synchronizace monitoru LCD. Nastavte některý náhradní režim uvedený v Seznamu podporovaných frekvencí nebo vyměňte kartu VGA a potom zopakujte kroky 1 a 2. Na monitoru LCD není žádný obraz. Pokud jste zvolili výstupní frekvenci, která se nachází mimo rozsahu synchronizace monitoru LCD (vodorovná frekvence: 24 ~ 80 khz a svislá frekvence: 49 ~ 75 Hz), v rozhraní OSD se zobrazí zpráva Out of Range (Mimo rozsah). Zvolte režim podporovaný monitorem LCD. Pokud není kabel signálu rádně připojen k monitoru LCD, na monitoru se zobrazí zpráva No Input Signal (Žádný vstupní signál). Operační systém Windows nerozpoznal zařízení USB připojené k portu USB monitoru. V rohu obrazovky se často objevuje symbol ve tvaru oka. Barva obrazovky se někdy změní na světle zelenou. Jeden z portů USB monitoru má funkci nabíjení prostřednictvím rozhraní USB, která slouží zejména jako zdroj energie pro nabíječky atd. Chcete-li připojit disk USB Flash, pevný disk USB nebo podobné zařízení k některému operačnímu systému, například Windows, atd., připojte jej ke standardním portům USB, které jsou označené symbolem. Pokud přesto nelze připojit zařízení k operačnímu systému, zkuste zařízení připojit přímo k portu (obvykle vedle portu pro připojení klávesnice) v počítači. V monitoru je uložena funkce irelax Eye Reliever na ochranu zdraví uživatele; zobrazený symbol mrknutí (Eye Blink) vás upozorňuje, abyste nechali odpočinout vaše oči. Funkce Eye Release občas změní barvu obrazovku na světle zelenou, aby vás upozornila, že je třeba opustit počítač a odpočinout si. Tuto funkci můžete deaktivovat v nabídce rozhraní OSD. Nelze zobrazit nabídku rozhraní OSD na monitoru. Chcete-li zabránit ostatním, aby měnili hodnoty nastavení monitoru, použijte funkci zámku v nabídce rozhraní OSD. Je-li monitor vypnutý, stačí jej zapnout stisknutím tlačítek Nahoru a Dolů současně. Opakovaně stiskněte tlačítka Nahoru a Dolů po dobu přibližně 5 sekund, dokud se nezobrazí zpráva Key Lock (Zámek tlačítek); potom můžete změnit nastavení monitoru. 21

23 Technické vlastnosti a specifikace monitoru LCD Obrazovka Velikost Úhlopříčka 19" (48,3 cm) Rozlišení Svislý pruh 1280 x 1024 Monitor Vstupní signál Kompatibilita Konektor Barevné zobrazení Frekvence Počítač Analogový signál Digitální signál Napájení 16,2 miliónů barev s FRC nebo rastrováním Vodorovná: 30 khz 80 khz, Svislá: 50 Hz - 75 Hz Maximální rozlišení při 75 Hz 15kolíkový konektor D-sub Konektor DVI-I 3kolíková zástrčka napájení střídavým proudem Naklápění Úhel naklápění +10 ~ +30 Rozměry (Š V H) Čistá 468,5 430,5 70 mm ( ) Hmotnost Čistá 5,9 kg (13,0 lb) Předpisy Napájení Bezpečnost EMI VESA Střídavý proud Spotřeba energie UL/CUL, CB, TUV/GS, Nordic, TCO99, ISO , GOST, CCC FCC, CE, BSMI, VCCI DDC2B, DPMS 100 ~ 240 V, 50 / 60 Hz < 60 W (zapnuto), < 8 W (úsporný režim), < 2 W (vypnuto) 22

24 Frekvence rozhraní Následující rozsah frekvence představuje pracovní periodu. Pokud režim zadaný mezi periodou níže neodpovídá podporované frekvenci, nebude zaručeno optimální zobrazení. Pokud se zadaný režim nachází mimo pracovní periodu, obraz zmizí z obrazovky (zobrazí se zpráva out of range (Mimo rozsah)) a potom monitor přejde do úsporného režimu. Výběr režimu v zásadě nezávisí na synchronizační polaritě, vyjma situace, kdy oba nebo více režimů nepatří do seznamu podporovaných frekvencí a lze je vybrat pouze podle synchronizační polarity. Skutečná zadaná podporovaná frekvence nemusí být zadána přesně. Normalizace odchylek karty VGA bude přijatelná. Vodorovná frekvence 30 khz - 80 khz Svislá frekvence 50 Hz - 75 Hz 23

25 Soulad s předpisy FCC Předpisy Toto zařízení splňuje ustanovení části 15 směrnic FCC. Provoz zařízení podléhá dvěma následujícím podmínkám: (1) toto zařízení nesmí působit nežádoucí rušení signálu, (2) toto zařízení musí akceptovat jakékoli vnější rušení včetně rušení, které by způsobilo nežádoucí činnost. POZNÁMKA: Toto zařízení bylo prověřeno a splňuje podmínky pro digitální zařízení třídy B, v souladu s článkem 15 směrnic FCC. Omezení jsou navržena tak, aby zajišťovala přiměřenou ochranu proti nežádoucímu rušení při instalaci v domácnosti. Zařízení vytváří, používá a může vyzařovat vysokofrekvenční energii, která může při nedodržení pokynů k instalaci a obsluze způsobovat rušení rozhlasového příjmu. Nelze ovšem vyloučit, že u konkrétní instalace k rušení nedojde. Pokud je při vypnutí a zapnutí evidentní, že zařízení způsobuje nežádoucí rušení příjmu rozhlasového nebo televizního vysílání, doporučujeme uživateli, aby se pokusil toto rušení odstranit některým z následujících opatření: Přesměrujte nebo přemístěte přijímací anténu. Zvětšete vzdálenost mezi daným zařízením a přijímačem. Zapojte zařízení do elektrické zásuvky v jiném obvodu, než ke kterému je připojen přijímač. Obraťte se o pomoc na prodejce nebo radiotechnika. UPOZORNĚNÍ: Jakoukoli neoprávněnou úpravou tohoto zařízení může uživatel ztratit právo zařízení používat nebo může dojít k propadnutí záruky. 24

26 Informace pro uživatele v zemích Evropské unie Tento symbol na výrobku nebo na balení znamená, že výrobek musí být likvidován jiným způsobem než běžný domácí odpad. Nezapomeňte, že byste v rámci šetření přírodních zdrojů měli likvidovat elektronické výrobky prostřednictvím recyklačních center. Každá země Evropské unie by měla mít sběrny pro recyklaci elektrických a elektronických výrobků. Informace o recyklačních centrech v místech Vašeho bydliště Vám podá příslušný odbor zabývající se organizací sběru odpadu nebo prodejce, u kterého jste produkt koupili. 25

27 TCO 99 Blahopřejeme! Právě jste zakoupili výrobek schválený a označený TCO'99! Získali jste produkt, který byl vyvinut k profesionálnímu použití. Zakoupením tohoto produktu jste rovněž přispěli ke snížení zátěže na životní prostředí a zároveň k dalšímu rozvoji ekologických elektronických produktů. Proč jsou naše počítače označené jako ekologické? Ekologické označování se v mnoha zemích stalo osvědčenou metodou pro podporu přizpůsobení zboží a služeb životnímu prostředí. Hlavní problém z hlediska počítačů a jiných elektronických zařízení spočívá v tom, že v těchto produktech i při jejich výrobě jsou používány ekologicky závadné materiály. Protože dosud nelze zcela uspokojivě recyklovat většinu elektronických zařízení, většina těchto potenciálně škodlivých látek se dříve nebo později dostane do přírody. Existují také jiné vlastnosti počítače, jako je úroveň spotřeby energie, které jsou důležité z hlediska pracovního (vnitřního) a přírodního (vnějšího) prostředí. Protože všechny metody výroby elektrické energie mají negativní dopad na životní prostředí (např. kyselé a klimatické podmínky ovlivňující emise nebo radioaktivní odpad), je životně důležité šetřit energií. Elektronická zařízení v kancelářích často zůstávají neustále spuštěná a mají proto velkou spotřebu energie. Co zahrnuje pojem označování? Tento výrobek splňuje požadavky pro schéma TCO'99, které zajišťuje mezinárodní a ekologické označování osobních počítačů. Toto schéma označování bylo vyvinuto jako společný projekt organizací TCO (švédská konfederace odborných zaměstnanců), Svenska Naturskyddsforeningen (švédská společnost na ochranu přírody) a Statens Energimyndighet (švédské Ministerstvo energetiky). Schvalovací požadavky pokrývají celou řadu záležitostí: životní prostředí, ergonomie, použitelnost, vyzařování elektrických a magnetických polí, spotřeba energie a elektrická a požární bezpečnost. Požadavky životního prostředí kladou - mimo jiné - omezení na přítomnost a použití těžkých kovů, bromovaných a chlorovaných prostředků snižujících hořlavost, CFC (freony) a chlorovaných rozpouštědel. Výrobek musí být připraven k recyklaci a výrobce je povinen stanovit svá ekologická pravidla, jež musejí být dodržována v každé zemi, ve které daná společnost realizuje svá provozní pravidla. K energetickým požadavkům patří podmínka, aby počítač nebo displej po jisté době nečinnosti snížil svůj odběr elektřiny na nižší úroveň v jedné nebo více fázích. Doba pro obnovení činnosti počítače by měla být přiměřená pro daného uživatele. Označené výrobky musejí splňovat přísné ekologické požadavky, například s ohledem na snížení elektrických a magnetických polí, fyzické a vizuální ergonomie a dobré použitelnosti. Níže naleznete krátký souhrn ekologických požadavků, jež tento výrobek splňuje. Kompletní dokument ekologických kritérií lze objednat na adrese: 26

28 TCO Development SE Stockholm, Švédsko Fax: (Internet): Aktuální informace týkající se TCO'99-schválených a označených produktů lze také získat prostřednictvím internetu na adrese: Ekologické požadavky Prostředky snižující hořlavost Prostředky snižující hořlavost jsou obsaženy v deskách s plošnými spoji, kabelech, vodičích, skříňkách a krytech. Jejich účelem je zabránit nebo alespoň oddálit šíření ohně. Až 30 % umělých hmot ve skříňkách počítačů se může skládat z materiálů snižujících hořlavost. Většina prostředků snižujících hořlavost obsahuje brom nebo chlor, a tyto materiály jsou chemicky příbuzné PCB - další skupině ekologických jedovatých látek. Prostředky proti hořlavosti obsahující brom či chlor a látky PCB jsou podezřívány ze vzrůstající míry vážných dopadů na zdraví včetně poškozování reprodukce ptactva, které se živí rybami, a savců kvůli biologicky-akumulačním procesům. Prostředky snižující hořlavost byly zjištěny v lidské krvi a výzkumní pracovníci se obávají, že může dojít k narušení vývoje embryí. Relevantní podmínka TCO'99 vyžaduje, že plastové součásti o hmotnosti více než 25 gramů nesmějí obsahovat prostředky snižující hořlavost s organicky vázaným bromem či chlorem. Prostředky snižující hořlavost jsou povoleny v deskách s plošnými spoji, protože nejsou k dispozici žádné náhrady. Kadmium Kadmium je obsaženo v nabíjecích bateriích a ve vrstvách pro tvorbu barev v některých počítačových monitorech. Kadmium poškozuje nervový systém a ve vysokých dávkách je toxické. Relevantní požadavek TCO'99 uvádí, že baterie, vrstvy k tvorbě barev v obrazovkách displejů a elektrické nebo elektronické součásti nesmějí obsahovat ani stopu kadmia. Rtuť Rtuť je někdy obsažena v bateriích, relé a přepínačích. Poškozuje nervový systém a ve vysokých dávkách je toxická. Relevantní požadavky TCO'99 uvádějí, že baterie nesmějí obsahovat ani stopu rtuti. Zároveň požaduje, aby rtuť nebyla obsažena v žádné elektrické či elektronické součásti, přidružené k označené jednotce. CFC (freony) Relevantní požadavek TCO'99 uvádí, že látky CFC ani HCFC nesmějí být použity během výroby a montáže daného produktu. Látky CFC (freony) jsou někdy používány pro mytí desek s plošnými spoji. Látky CFC rozkládají ozon a proto poškozují jeho vrstvu ve stratosféře, čímž způsobují zvýšený příjem ultrafialového záření na zemi a jako následek také zvýšené riziko rakoviny kůže (maligní melanom). Olovo Olovo může být obsaženo v televizních obrazovkách, monitorech, pájecích látkách a kondenzátorech. Olovo poškozuje nervový systém a ve vyšších dávkách způsobuje otravu olovem. Relevantní požadavek TCO' 99 povoluje jistý obsah olova, protože zatím nebyla vyvinuta žádná náhrada. Biologicky-akumulační je definováno jako látky, které se hromadí v živých organizmech. Olovo, kadmium a rtuť patří mezi těžké kovy, které jsou biologicky-akumulační. 27
