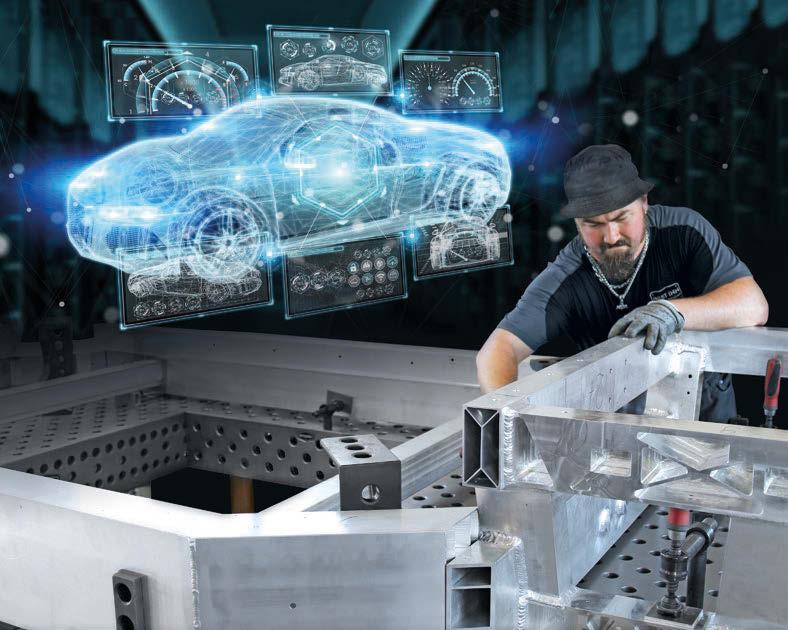

1 weldingnews 2019/1 THE welding table THE ORIGINAL VÝROBA PROTOTYPU PRO MOBILITU BUDOUCNOSTI Ve společnosti Best inn Metalltechnik v Rodingu vznikají na 3D svařovacích stolech od společnosti DEMMELER podvozky pro auta zítřka. USNADNĚNÁ VYNIKAJÍCÍ PŘESNÁ PRÁCE Strana 4 PERFEKTNÍ PŘÍSLUŠENSTVÍ PRO HOSPODÁRNOU PRÁCI Strana 6 MAXIMÁLNÍ FLEXIBILNÍ UPNUTÍ A MONTÁŽ Strana 14

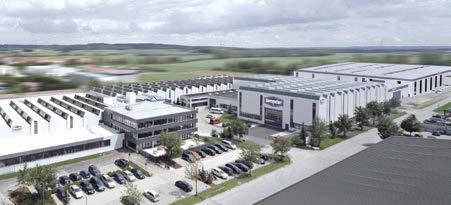

2 ROZŠÍŘENÍ VÝROBNÍCH A LOGISTICKÝCH PROSTOR V PODNIKU V HEIMERTINGENU NA VÍCE NEŽ M² HIGH PERFOR MANCE Vážené dámy a pánové, Milý obchodní partneři a zákazníci, Abychom vyhověli dalšímu růstu a mezinárodně vysoké poptávce po originálních 3D svařovacích stolech DEMMELER, uskutečnily se v Heimertingenu pod heslem HIGH PERFORMANCE velké investice do budoucnosti do budov a strojů. Výsledkem byla výstavba nové, vysoce moderní budovy o ploše 7500 m 2 v rekordním čase, ve které je umístěno nové logistické centrum společnosti DEMMELER. Cílem těchto rozsáhlých investic je co nejrychleji zvýšit dostupnost výrobků z našeho katalogu na více než 97 % a dodat je našim zákazníkům v co nejkratší možné době. Trvalý proces inovace našich produktů, služeb a obchodních procesů spojený s vysokou ochotou investovat zaručuje našim početným zákazníkům cenný špičkový produkt, a tím i bezpečnost investic a vysokou záruku do budoucnosti pro naši společnost a zaměstnance. 3D upínací systém, který jsme vynalezli, a naše manipulátory, optimalizují jak vaše výrobní procesy, tak i kvalitu vašich výrobků. Zvláště v oblastech svařování a montáže. V tomto vydání weldingnews jsme pro Vás opět připravili zajímavé produkty. Těší nás, že Vás můžeme přesvědčit kvalitou ORIGINÁLNÍCH výrobků Made in Germany. S přátelskými pozdravy Johannes Demmeler Jednatel společnosti TERMÍNY VELETRHŮ PRO ROK 2019 MNICHOV LIPSKO HANNOVER STUTTGART Demmeler Maschinenbau

3 Modulární upínací systém: Aktuální hlavní katalog DEMMELER k dispozici ve 14 jazycích NYNÍ POPTÁ- VEJTE! Jako vynálezce modulárního 3D svářecího stolu a upínacího systému provádíme vývoje a inovace okolo modulárního upínání a manipulace s konstrukčními díly. Mnoho nových výrobků jsme vyvinuli nově, případně vyvinuli dále. Nové vydání našeho hlavního katalogu poskytuje na více než 620 stranách kompletní přehled našeho obsáhlého programu výrobků s mnoha zajímavými příklady aplikace. Rádi Vám tento katalog pošleme v tištěné nebo digitální podobě. HLINÍK-TITAN Originální mnohoúhelníkový čep DEMMELER Vhodné i pro hliník PS čep PPS čep Čep ECO Malý tlak Vysoká upínací síla Odolává opotřebení Nešpiní se 100x větší nosná plocha VĚTŠÍ SÍLA, MENŠÍ OPOTŘEBENÍ Díky novému kuželovému přítlačnému systému společnosti DEMMELER se dosáhne u PPS-čepů 100násobně větší nosné plochy. To poskytuje podstatně vyšší přítlačný tlak a tím spolehlivější fixaci obrobků. Navíc v porovnání s běžnými čepy snižuje rovnoměrné rozložení síly opotřebování otvorů. Demmeler Maschinenbau 3

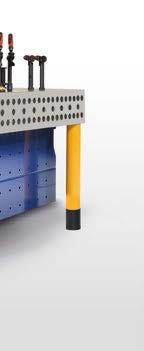

4 Ideální 3D svařovací stůl pro každou aplikaci. Inovativní detaily pro ještě větší efektivitu. Clever toolbox s dvojitou zásuvkou pro všechny systémové komponenty a dostatkem prostoru pro těžké úhelníky VELIKOSTI SYSTÉMU A VÝHODY PRODUKTU 3D UPÍNACÍHO SYSTÉMU OD SPOLEČNOSTI DEMMELER! Kdo může svůj obrobek optimálně polohovat, pracuje nejen přesněji, ale i efektivněji. Kromě tvrdosti nabízejí systémové stoly od společnosti DEMMELER jednoznačné přednosti oproti konvenčním stolům. Mezi ně patří inteligentní systémové rastry, označení os přesnou stupnicí, přídavné otvory a ochranné zahloubení pro optimální ochranu nástrojů a povrchu stolu. PRO FILIGRÁNOVÉ APLIKACE PRO LEHKÉ A STŘEDNĚ TĚŽKÉ APLIKACE PROFIPlusLINE (PL) - Diagonální rastr 50 x 50 mm - Trojřadý obraz otvoru na bocích stolu, rastr 50 mm v nejvyšší, prostřední a nejspodnější řadě PROFIEcoLINE (PE) - Rastr 50 x 50 mm - Trojřadý obraz otvoru na bocích stolu, rastr 50 mm v nejvyšší, prostřední a nejspodnější řadě PROFIPremiumLINE (PP) - Rastr 50 x 50 mm - 3řadý obraz otvorů na bocích stolu, diagonální rastr 50 x 50 mm PROFIPlusLINE (PL) - Diagonální rastr 100 x 100 mm - 2-řadý obraz otvoru na bocích stolu, rastr 50 mm 4 Demmeler Maschinenbau

5 Celkový přehled PRÉMIOVÁ KVALITA DEMMELER T V R D O S T Jemná stupnice Ochranné zahloubení Navíc Otvory Manžeta nohy Originální 3D svařovací stoly od společnosti DEMMELER se vyznačují svou extrémní robustností a dlouhou životností. Díky speciálně optimalizovanému procesu kalení DEMONT můžete dosáhnout nejlepších povrchových vlastností s tvrdostí až 860 podle Vickerse což je činí ještě více odolnými proti opotřebení a prodlužuje jejich životnost. PRO BĚŽNÉ A VELKÉ SVAŘOVANÉ KONSTRUKCE PROFIPremiumLINE (PP) PROFIPlusLINE (PL) PROFIEcoLINE (PE) HobbyLINE (H) - Rastr 50 x 50 mm - Trojřadý obraz otvoru na boku stolu, rastr 50 mm v nejvyšší a nejnižší řadě, dodatečně 100mm rastr ve středu - Diagonální rastr 100 x 100 mm - Trojřadý obraz otvoru na boku stolu, rastr 50 mm v nejvyšší a nejnižší řadě, dodatečně 100mm rastr ve středu - Rastr 100 x 100 mm - Trojřadý obraz otvoru na boku stolu, rastr 50 mm v nejhořejší řadě, navíc 100 mm-rastr ve středu - Rastr 100 x 100 mm - Deska stolu o výšce cca 25 mm se systémovými otvory v rastru 100 mm x 100 mm Demmeler Maschinenbau 5

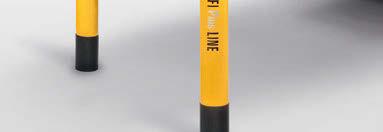

6 Systém 3D svařovací stůl PROFIPlusLINE (PL) 28 DEMMELER 3D svařovací stůl PROFIPlusLINE (PL) Výška stolu včetně patky 850 ± 30 mm Vrtaný otvor Ø 28 mm PRÉMIOVÁ KVALITA DEMMELER T V R D O S T Deska stolu se systémovými otvory D28 v dvojitém rastru 100 mm x 100 mm Trojřadý obraz otvoru na boku stolu, rastr 50 mm v nejhořejší a nejspodnější řadě, navíc 100mm-rastr ve středu Velikosti stolu je možné alternativně dodat v kaleném provedení, DEMONT 760 M a DEMONT 860 M, (až do 860 Vickers) Jemná milimetrová stupnice Vyznačení souřadnic otvorů ve směru X a Y 200 mm TVRDOST DEMONT 760 M TVRDOST DEMONT 860 M Stavitelná noha s robustním závitovým vřetenem M 30 x 2, jemně nastavitelná ± 30 mm. Nožní manžeta zabraňuje uskřípnutí svářecí hadice a chrání závitové vřeteno před znečištěním. Velikost stolu D x Š STŮL SE STANDARDNÍ NOHOU TVRZENÝ DEMONT 760 M TVRZENÝ DEMONT 860 M x mm PL PL PL x 800 mm PL PL PL x mm PL PL PL x mm x mm x mm PL PL PL PL PL PL PL PL PL V případě poptávky jsou možné speciální rozměry! Stůl lze na dotaz dodat i ve slitině a nerezi! x mm PL PL PL x mm PL PL PL x mm x mm PL PL PL PL PL PL Chyby a změny jsou vyhrazeny. Nabídka je nezávazná x mm PL PL PL V PŘÍPADĚ POPTÁVKY JSOU MOŽNÉ RŮZNÉ VARIANTY NOHY. Teleskopická noha Pojezdové kolo Kotevní noha Spojovací rám Noha pro distanční blok Posuvná noha Nůžková zdvihací plošina 6 Demmeler Maschinenbau

7 Sady příslušenství PROFIPlusLINE (PL) 28 D 710 D 720 D PE Příložný a upínací úhelník 175 x 175 x 50 mm 2 4 D Příložný a upínací úhelník 175 x 75 x 50 mm 2 1 PL Příložný a upínací úhelník pravý 300 x 275 mm 2 1 PL Příložný a upínací úhelník levý 300 x 275 mm 1 PL Příložný a upínací úhelník pravý 600 x 375 mm 1 PL Příložný a upínací úhelník levý 600 x 375 mm PE Příložný a upínací úhelník 275 x 175 x 50 mm D Univerzální doraz / velký 225 x 50 x 25 mm Č. VÝROBKU: D (44DÍLNÁ) PROFIPlusLINE (PL) 28 Sada D D Dorazová lišta L x 100 x 25 mm 2 D Dorazová lišta L x 100 x 25 mm D Univerzální doraz L x 50 x 25 mm 2 D Kruhový doraz Ø mm 2 2 D Kruhový doraz Ø mm 2 D Úhelníková šablona D Posuvný doraz 150 x 50 x 25 mm D PS čep, krátký 2 D PS čep, dlouhý D Dorazový a vytyčovací čep Ø D Šroubovací svěrka 150 mm s vřetenem Č. VÝROBKU: D (81DÍLNÁ) PROFIPlusLINE (PL) 28 Sada D D Šroubovací svěrka 200 mm s vřetenem 4 4 D Šroubovací svěrka 180 s vřetenem, vertikální trubka 220 mm 4 4 D Šroubovací svěrka 180 s vřetenem, vertikální trubka 350 mm 4 D Šroubovací svěrka 180 s rychloupínačem 2 4 D Posuvná šroubovací svěrka 90 s vřetenem D Posuvná šroubovací svěrka 45 s vřetenem 4 D Šroubovací svěrka 45 s vřetenem, upínací trubka 350 mm 2 2 D Nástrčná sada 11dílná Ø 50 x 225 mm 2 D Nástrčná sada šroubovatelná Ø 50 8 D Prizmatická ocelová upínka, kaleno na tmavo Ø 58 mm D Kruhový kartáč Ø 28 Č. VÝROBKU: D (120DÍLNÁ) PROFIPlusLINE (PL) 28 Sada D D Brusný kámen 1 D Ukostření D 16 / D D Univerzální klíč Demmeler 250 x 40 mm, SW 14 Díky velkému výběru příslušenství DEMMELER si můžete svoje sady individuálně sestavit nebo doplnit. Hlavní katalog DEMMELER najdete na PPS čep za příplatek Sada D710 Sada D720 Sada D730 D D D Demmeler Maschinenbau 7

8 Systém 3D svařovací stůl PROFIEcoLINE (PE) 28 DEMMELER 3D svařovací stůl PROFIEcoLINE (PE) Výška stolu včetně patky 850 ± 30 mm Vrtaný otvor Ø 28 mm PRÉMIOVÁ KVALITA DEMMELER T V R D O S T Stolní deska se systémovými otvory D28 v rastru 100 mm x 100 mm - 3řadý obraz otvoru na boku stolu, rastr 50 mm v nejhořejší a nejspodnější řadě, navíc 100 mm rastr ve středu a spodní řadě Velikosti stolu je možné alternativně dodat v kaleném provedení, DEMONT 760 M a DEMONT 860 M, (až do 860 Vickers) Jemná milimetrová stupnice Vyznačení souřadnic otvorů ve směru X a Y 200 mm TVRDOST DEMONT 760 M TVRDOST DEMONT 860 M Stavitelná noha s robustním závitovým vřetenem M 30 x 2, jemně nastavitelná ± 30 mm. Nožní manžeta zabraňuje uskřípnutí svářecí hadice a chrání závitové vřeteno před znečištěním. Velikost stolu D x Š STŮL SE STANDARDNÍ NOHOU TVRZENÝ DEMONT 760 M TVRZENÝ DEMONT 860 M x mm PE PE PE x 800 mm PE PE PE x mm PE PE PE x mm x mm x mm PE PE PE PE PE PE PE PE PE V případě poptávky jsou možné speciální rozměry! Stůl lze na dotaz dodat i ve slitině a nerezi! x mm PE PE PE x mm PE PE PE x mm x mm PE PE PE PE PE PE Chyby a změny jsou vyhrazeny. Nabídka je nezávazná x mm PE PE PE V PŘÍPADĚ POPTÁVKY JSOU MOŽNÉ RŮZNÉ VARIANTY NOHY. Teleskopická noha Pojezdové kolo Kotevní noha Spojovací rám Noha pro distanční blok Posuvná noha Nůžková zdvihací plošina 8 Demmeler Maschinenbau

9 Sady příslušenství PROFIEcoLINE (PE) 28 Č. VÝROBKU: E (32DÍLNÁ) Č. VÝROBKU: E (52DÍLNÁ) Č. VÝROBKU: E (74DÍLNÁ) PROFIEcoLINE (PE) 28 Sada E 710 PROFIEcoLINE (PE) 28 Sada E 720 PROFIEcoLINE (PE) 28 Sada E 730 E 710 E 720 E PE Příložný a upínací úhelník ECO 175 x 175 x 50 mm 1 1 PL Příložný a upínací úhelník pravý 300 x 275 mm 1 1 PL Příložný a upínací úhelník levý 300 x 275 mm 1 PE Příložný a upínací PE úhelník pravý 600 x 275 x 80 mm 1 PE Příložný a upínací PE úhelník levý 600 x 275 x 80 mm 2 4 PE Příložný a upínací úhelník ECO 275 x 175 x 50 mm E Univerzální doraz ECO / velký 225 x 50 x 25 mm Patentováno Evropský patent Č E Univerzální doraz ECO / malý 100 x 50 x 25 mm 2 2 E Dorazová lišta ECO L x 100 x 25 mm 2 E Dorazová lišta ECO L x 100 x 25 mm 2 2 E Kruhový doraz ECO mm E Kruhový doraz ECO mm E Čep ECOLine / krátký Ø 28 x 95 mm E Šroubovací svěrka ECO 180 s vřetenem 4 4 E Šroubovací svěrka ECO 45 s vřetenem 4 E Prizmatická upínka ECO Ø 58 mm E Kruhový kartáč ECO Ø 28 mm E Kulový imbus ECO SW 8 Díky velkému výběru příslušenství DEMMELER si můžete svoje sady individuálně sestavit nebo doplnit. Hlavní katalog DEMMELER najdete na PERFEKTNÍ SPOJENÍ Upínací čep PPS, krátký Velmi rychlé upínání a uvolnění Silové plošným kontaktem Šetrné vůči materiálu Extrémně robustní Oblast mezního napětí Č. VÝROBKU: D PPS ČEP, KRÁTKÝ Na přání lze čepy ECOLine v sadách vyměnit za upínací čepy PPS. Za příplatek PPS čep, krátký Sada E 710 E Sada E 720 E Sada E 730 E Demmeler Maschinenbau 9

10 Systém 3D svařovací stůl PROFIPlusLINE (PL) 16 DEMMELER 3D SVAŘOVACÍ STŮL PROFIPLUSLINE (PL) Výška stolu včetně patky 850 ± 30 mm PRÉMIOVÁ KVALITA DEMMELER T V R D O S T Deska stolu se systémovými otvory D16 v dvojitém rastru 50 x 50 mm - Trojřadý obraz otvoru na bocích stolu, rastr 50 mm v nejhořejší, prostřední a nejspodnější řadě Velikosti stolu je možné alternativně dodat v kaleném provedení, DEMONT 760 M (až do 760 Vickers) Jemná milimetrová stupnice Vyznačení souřadnic otvorů ve směru X a Y Vrtaný otvor Ø 16 mm 100 mm Stavitelná noha s robustním závitovým vřetenem M 24 x 2, jemně nastavitelná ± 30 mm. Nožní manžeta zabraňuje uskřípnutí svářecí hadice a chrání závitové vřeteno před znečištěním. TVRDOST DEMONT 760 M Velikost stolu D x Š STŮL SE STANDARDNÍ NOHOU TVRZENÝ DEMONT 760 M x 500 mm PL PL x mm PL PL x 800 mm PL PL x mm x mm x mm x mm x mm PL PL PL PL PL PL PL PL PL PL V případě poptávky jsou možné speciální rozměry! Stůl lze na vyžádání dodat i v jiných materiálech (např. ušlechtilé oceli)! x mm 1 PL PL Sestávající z 2krát 1500 x 1500 x 100 mm. V PŘÍPADĚ POPTÁVKY JSOU MOŽNÉ RŮZNÉ VARIANTY NOHY. Chyby a změny jsou vyhrazeny. Nabídka je nezávazná. Teleskopická noha Pojezdové kolo Kotevní noha 10 Demmeler Maschinenbau

11 Sady příslušenství PROFIPlusLINE (PL) 16 Č. VÝROBKU: D (39DÍLNÁ) Č. VÝROBKU: D (87DÍLNÁ) Č. VÝROBKU: D (125DÍLNÁ) PROFIPlusLINE (PL) 16 SADA D 155 PROFIPlusLINE (PL) 16 SADA D 255 PROFIPlusLINE (PL) 16 SADA D 720 D 155 D 255 D D Příložný a upínací úhelník 90 x 90 x 25 mm D Příložný a upínací úhelník 90 x 37,5 x 25 mm 2 4 D Univerzální doraz / malý / L D Příložný a upínací úhelník pravý 200 x 137,5 x 50 mm 1 1 D Příložný a upínací úhelník levý 200 x 137,5 x 50 mm 1 D Příložný a upínací úhelník pravý 400 x 187,5 x 50 mm 1 D Příložný a upínací úhelník levý 400 x 187,5 x 50 mm 4 4 D Příložní a upínací úhelník 140 x 90 x 25 mm D Univerzální doraz se stupnicí 115 x 25 x 12 mm 2 D Dorazová lišta L 250, 250 x 50 x 12 mm 4 D Dorazová lišta L 400, 400 x 50 x 12 mm 2 2 D Univerzální doraz / L D Úhelníková šablona 2 8 D Posuvný doraz 150 x 25 x 12 mm D PS čep, krátký Ø D PS čep, dlouhý Ø D Dorazový a vytyčovací čep Ø 16 4 D Vyrovnávací šroubovací svěrka s rychloupínačem 4 6 D Vyrovnávací šroubovací svěrka 180 s vřetenem D Šroubovací svěrka 180 s vřetenem D Posuvná šroubovací svěrka 90 s vřetenem 4 8 D Šroubovací svěrka 45 s vřetenem vertikální trubka 130 mm D Nástrčná sada 9dílná Ø 25 x 60 mm 2 8 D Prizmatická ocelová upínka, kalena na tmavo Ø 80 mm 8 4 D Prizmatická ocelová upínka, kaleno na tmavo Ø 58 mm D Kruhový kartáč Ø D Brusný kámen D Kulový imbus SW 8 Č. VÝROBKU: D (PRAVÝ) Č. VÝROBKU: D (LEVÝ) K SAMOSTATNÉMU POUŽITÍ Příložný a upínací úhelník slitina 200 Plynulé nastavení a aretace Tři plnohodnotné upínací strany se systémovými otvory Speciální slitina: maximální stabilita a tuhost Použití např. jako vysoký doraz nebo jako prodloužení stolu S rastrovými linkami a jemným stupňováním Cca 137,5 x 75 x 200 x 50 mm Hmotnost: cca 1,7 kg Díky velkému výběru příslušenství DEMMELER si můžete svoje sady individuálně sestavit nebo doplnit. Hlavní katalog DEMMELER najdete na Demmeler Maschinenbau 11

12 Systém 3D svařovací stůl PROFIEcoLINE (PE) 16 3D SVAŘOVACÍ STŮL DEMMELER PROFIECOLINE (PE) Výška stolu včetně patky 850 ± 30 mm PRÉMIOVÁ KVALITA DEMMELER T V R D O S T Deska stolu se systémovými otvory D16 v rastru 50 x 50 mm - Trojřadý obraz otvoru na bocích stolu, rastr 50 mm v nejhořejší, prostřední a nejspodnější řadě Velikosti stolu je možné alternativně dodat v kaleném provedení, DEMONT 760 M (až do 760 Vickers) Jemná milimetrová stupnice Vyznačení souřadnic otvorů ve směru X a Y Vrtaný otvor Ø 16 mm 100 mm Stavitelná noha s robustním závitovým vřetenem M 24 x 2, jemně nastavitelná ± 30 mm. Nožní manžeta zabraňuje uskřípnutí svářecí hadice a chrání závitové vřeteno před znečištěním. TVRDOST DEMONT 760 M Velikost stolu D x Š STŮL SE STANDARDNÍ NOHOU TVRZENÝ DEMONT 760 M x 500 mm PE PE x mm PE PE x 800 mm PE PE x mm x mm x mm x mm x mm PE PE PE PE PE PE PE PE PE PE V případě poptávky jsou možné speciální rozměry! Stůl lze na vyžádání dodat i v jiných materiálech (např. ušlechtilé oceli)! x mm 1 PE PE Sestávající z 2krát 1500 x 1500 x 100 mm. V PŘÍPADĚ POPTÁVKY JSOU MOŽNÉ RŮZNÉ VARIANTY NOHY. Chyby a změny jsou vyhrazeny. Nabídka je nezávazná. Teleskopická noha Pojezdové kolo Kotevní noha 12 Demmeler Maschinenbau

13 Sady příslušenství PROFIEcoLINE (PE) 16 Č. VÝROBKU: E (29DÍLNÁ) Č. VÝROBKU: E (79DÍLNÁ) Č. VÝROBKU: E (114DÍLNÁ) PROFIEcoLINE (PE) 16 Sada E 710 PROFIEcoLINE (PE) 16 Sada E 720 PROFIEcoLINE (PE) 16 Sada E 730 E 710 E 720 E E Příložný a upínací úhelník ECO 140 x 90 x 25 mm E Příložný a upínací úhelník ECO 90 x 90 x 25 mm E Příložný a upínací úhelník ECO 90 x 37,5 x 25 mm 2 1 E Příložný a upínací úhelník ECO pravý 200 x 137,5 x 50 mm 2 1 E Příložný a upínací úhelník ECO levý 200 x 137,5 x 50 mm 2 4 E Univerzální doraz ECO malý L55 mm E Univerzální doraz ECO velký L D Nástrčná sada 9-ti dílná 4 2 E Doraz ECO L150 4 D Dorazová lišta 250 mm 2 2 D Dorazová lišta 400 mm D Šroubovací svěrka 180 s vřetenem D Posuvná šroubovací svěrka 45 s vřetenem 4 8 D Prizmatická upínka Ø 80 mm Č. VÝROBKU: D (PRAVÝ) PLYNULÝ SKLON Č. VÝROBKU: D (LEVÝ) Univerzální naklápěcí a sklonový úhelník s hydromechanickým upnutím: >> absolutně bezúdržbové >> přídržná síla do 160 Nm otočného momentu u systému 16 Lze kombinovat s jinými systémovými díly Lze použít vodorovně a svisle Cca 225 x 50 mm Hmotnost: cca 3 kg D Kruhový kartáč Ø 16 mm D Brusný kámen E Kulový imbus SW 5 4 D Spojovací objímka, krátká 2 4 E Čep EcoLINE, dlouhý E Čep ECOLine, krátký 1 D Vozík na příslušenství D16 Na přání jsou v sadách upínací čepy ECOLine zaměnitelné za upínací čepy PS. Za příplatek upínací čep PS, krátký Sada E 710 E Sada E 720 E Sada E 730 E Díky velkému výběru příslušenství DEMMELER si můžete svoje sady individuálně sestavit nebo doplnit. Hlavní katalog DEMMELER najdete na Demmeler Maschinenbau 13

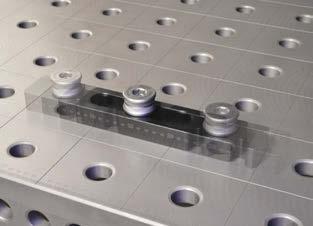

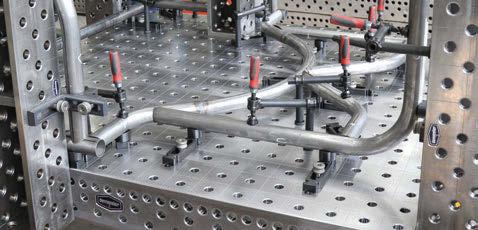

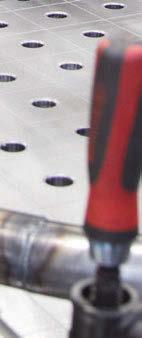

14 Systém Nástroje MAXIMÁLNĚ FLEXIBILNÍ UPNUTÍ A MONTÁŽ Bez ohledu na to, co je třeba upnout s těmito nástroji se práce stává zábavou Vřeteno vyměnitelné Nastavitelná Šroubovací svěrka 180 s vřetenem Každou trubku lze použít samostatně Vyložení přestavitelné Lze prostrčit systémovým otvorem, tedy žádné zbytečné rušivé hrany Maximální přenos síly prostřednictvím stabilních kruhových trubek Kompletní výměnný upínací mechanismus Upínací trubka 270 mm dlouhá, rozpětí max. 190 mm Č. VÝROBKU: D DEMONT 760 M BLACK EDITION NOVÁ TVRDOST Vřeteno vyměnitelné 15 mm Diferenciální vyrovnání Vřeteno vyměnitelné Nastavitelná Posuvná šroubovací svěrka 45 s vřetenem Maximální přenos síly prostřednictvím stabilních kruhových trubek Optimálně se hodí k upínání hranolových profilů, ale i obdélníkových nebo čtyřhranných profilů Kompletní výměnný upínací mechanismus Upínací trubka 270 mm dlouhá, rozpětí max. 190 mm Č. VÝROBKU: D Vyrovnávací šroubovací svěrka s vřetenem K rychlému, silnému a polohově přesnému upnutí nejrůznějších obrobků S diferenciální kompenzací pro přesné upnutí a polohování obrobku S nastavovacím kroužkem pro výškovou fixaci Upínací trubka 350 mm dlouhá, rozpětí max. 280 mm Č. VÝROBKU: D PLYNULE NASTAVITELNÉ Univerzální doraz velký s 1 mm jemnou stupnicí UNIVERZÁLNÍ DORAZ VELKÝ Č. VÝROBKU: D Kombinace systémového otvoru / podélného otvoru, tedy mnoho možností napnutí Lze aretovat a fixovat prostřednictvím PS čepů ve vrtacím obrazci stolu z 5 stran v rastru 25 mm Polohu lze nastavovat v 360 v krocích 45 Díky podélnému otvoru plynule přestavitelné Ocel, tvrzená cca 225 x 50 x 25 mm Hmotnost: cca 1,2 kg Č. VÝROBKU: D Chyby a změny jsou vyhrazeny. Nabídka je nezávazná. 14 Demmeler Maschinenbau

15 Nástroje INTELIGENTNÍ ŘEŠENÍ NEJRŮZNĚJŠÍCH UPÍNACÍCH ÚKOLŮ Nyní k dispozici: Nový hlavní katalog DEMMELER. Demmeler Maschinenbau 15

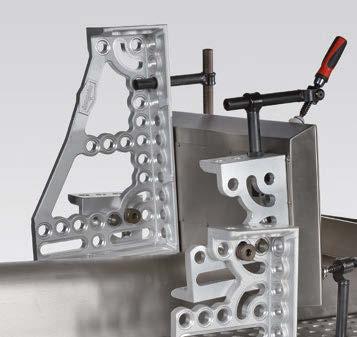

16 3D upínací systém Nástroje Vaše individuální svobodná volba při upínání Velmi jednoduchá a optimální manipulace 4 příložné a užitné plochy PROFIPremiumLINE Příložný a upínací úhelník hliník-titan 600 PRAVÝ P Vyztužení v rozích s 90 systémovou drážkou v ledvinovitém tvaru umožňuje použití také při plynulém nastavení úhlů O 40 % vylepšená tuhost Vyšší počet příčných výztuh s otvory Prodloužená hlavová deska s dodatečným otvorem 50 mm rastr otvorů na všech stranách úhelníku 4 dorazové / užitné plochy D28 rastr otvorů s roztečí 50 mm, 4x systémová drážka 100 mm 2 x systémová drážka v 90 ledvinovitém tvaru S jemnou stupnicí Eloxováno 375 x 180 x 600 x 100 mm Hmotnost: cca 9,3 kg LEVÝ P Č. VÝROBKU: PRAVÝ P Č. VÝROBKU: LEVÝ P PROFIPlusLINE Příložný a upínací úhelník 300 x 250 hliník-titan Č. VÝROBKU: PP Prodloužená horní deska, se dvěma otvory v horní desce Prodloužená spodní deska s oválem 150 lze tedy posunovat v rastru 50 mm S jemnou stupnicí 250 x 50 x 300 x 150 mm Hmotnost: cca 1,8 kg // TIP VÝROBKU Příložné a upínací úhelníky PROFIPremiumLINE umožňují plynulé nastavení úhlu s 90 systémovou drážkou v ledvinovitém tvaru. 16 Demmeler Maschinenbau Č. VÝROBKU: PP

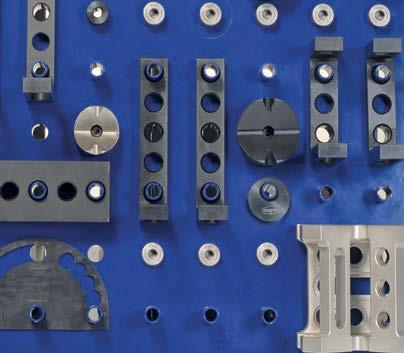

17 Nástroje Kompatibilita pro nástroje ze systémů D16 D22 D28 Adaptér pro PS čepy z D28 na D16 / z D22 na D16 Rozhraní mezi systémem D28 / D16 a D22 / D16 Zcela kompatibilní se systémem D28 / D16 a D22 / D16 Se silovým a tvarovým spojem díky O-kroužku, samostředicí spojení Díky O-kroužku je zabráněno protáčení při utahování Čištění systémového otvoru O-kroužkem ADAPTÉR PRO PS ČEPY Z D28 NA D16 Č. VÝR.: D Vozík na příslušenství D28 Uspořádání se systémem Poskytuje přehled a pořádek na pracovišti Rychlý přístup k systémovým dílům Velké úhelníky se bezpečně a prakticky uloží do vozíku. Rychle přepravitelný díky čtyřem stabilním kolečkům otočným o 360, jedno z nich lze zaaretovat cca 1000 x 650 x 1010 mm Hmotnost: cca 60 kg ADAPTÉR PRO PS ČEPY Z D22 NA D16 Č. VÝROBKU: D Č. VÝROBKU: D Systémový otvor D28 Systémový otvor D16 popř. D22 Deska rozhraní z D28 na D16 a z D22 na D28 Rozhraní mezi D28 a D16 popř. D28 a D22 DESKA ROZHRANÍ Z D28 NA D16 Č. VÝROBKU: D DESKA ROZHRANÍ Z D22 NA D28 Č. VÝROBKU: D SYSTÉMOVÉ DÍLY NEJSOU OBSAŽENY Aby bylo vaše nářadí vždy tam, kde je potřebujete! Demmeler Maschinenbau 17

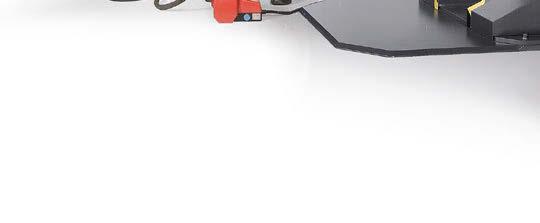

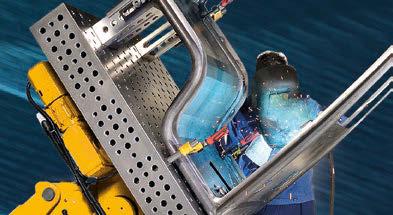

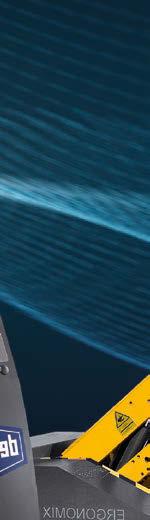

18 SMART Ergonomix M 2000 Flexible Positioning M a d e i n G e r m a n y THE ORIGINAL ym a d e i n G e r m a n ERGONOMIX M M k = Nm Jedinečný otočný rozsah do 180 stupňů. Omezený prostor. Neomezené možnosti. Nejvyšší flexibilita při sváření nebo montování díky standardnímu rozsahu otáčení až 180. Zvláštní vlastností výrobkové řady DEMMELER Ergonomix M je velký rozsah otáčení až 180. Ten přináší u mnoha obrobků rozhodující výhodu jejich hotového obrobení v jednom upnutí bez dodatečného přetáčení. Přitom je u výrobků DEMMELER kladen důraz na znamenitý poměr ceny a výkonu. Výhody velký pracovní prostor masivní konstrukce malá konstrukční výška standardně jedinečný rozsah otáčení až 180 ergonomická práce vyšší flexibilita větší bezpečnost na pracovišti Zvýšení produktivity SYSTEMS. FOR EFFICIENT WORKING. FLEXIBLES POSITIONIEREN Manipulatoren von DEMMELER ERGONOMIX M: EINZIGARTIGER SCHWENK- BEREICH BIS 180 GRAD Vyžádejte si také náš aktuální prospekt k manipulátorům. 18 Demmeler Maschinenbau

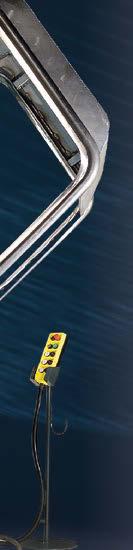

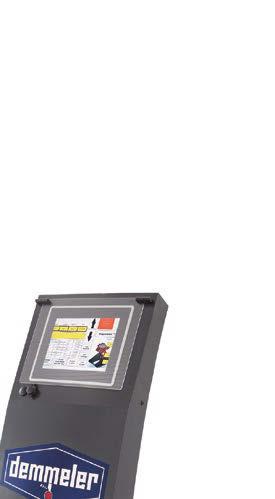

19 Ergonomix M 2000 Vybavení pro Ergonomix M 2000 a optimální možnosti rozšíření Sériové vybavení Zvláštní vybavení Řízení se závěsným ovládacím panelem Sériové vybaven 2 Řízení na řídicí skříni Sériové vybavení 3 Řízení s nožním tlačítkem Č. výrobku Z Výukové řízení Č. výrobku Z Laserový skener Č. výrobku Z Otočná provedení pro dotazování stavu, elektrické: Č. výrobku Z pro pneumatické upínací přípravky: Č. výrobku Z pro hydraulické upínací přípravky: Č. výrobku Z Ukostření max. 400 A při 60 % ED: Č. výrobku Z max. 700 A při 60 % ED: Č. výrobku Z Chyby a změny jsou vyhrazeny. Nabídka je nezávazná. Základní model Ergonomix M 2000 Označení M 2000 / V1250 M 2000 / V2500 Nosné zatížení (bez desky stolu) [kg] D=max. rušivý okruh při 180 (bez desky stolu) Při výšce [mm] [mm] Max. otáčky [ot./min] 2 2 Min. otáčky [ot./min] 0,75 0,2 Točivý moment [Nm] Úhel klopení [ ] Klopný moment [Nm] A=min. výška (bez desky stolu) [mm] B=max. výška při otočení o 180 [mm] C=max. výška při otočení o 90 [mm] Ruční ovládací zařízení Regulace otáček 10stupňová Všechny osy regulovatelné pomocí servohydrauliky Motory / kruhová osa 1 2 Č. výrobku M M Údaje bez desky stolu. Další detaily k vybavení v případě poptávky. Demmeler Maschinenbau 19

20 SMART SYSTEMS. FOR EFFICIENT WORKING. ERGONOMIX M: EINZIGARTIGER SCHWENK- BEREICH BIS 180 GRAD POHODLNÉ OBJEDNÁNÍ ONLINE: INTERNETOVÝ OBCHOD DEMMELER Objevte naši celou rozmanitost výrobků upínacích systémů, nástrojů a příslušenství na naší internetové stránce a objednejte si tyto pohodlně online. Přihlaste se také k odběru našeho nového kanálu YouTube s mnoha příklady výrobků a aplikací. Faxový objednací formulář Fax č.: +49 (0) Množství Č. výrobku Označení výrobku Jednotková cena Celková cena Originální 3D upínací systémy a svařovací stoly Náš hlavní katalog poskytuje na více než 620 stranách kompletní přehled našeho obsáhlého programu výrobků s mnoha zajímavými příklady aplikace. Vaše adresa / Firemní razítko / Podpis Prosím, zašlete mi hlavní katalog. Přejete si další informace k našim produktům? Rádi Vám bezplatně zašleme naše prospekty k výrobkům. Prosím, jednoduše je označte křížkem. Na jsou prospekty také k dispozici ke stažení ve formátu PDF. FLEXIBLES POSITIONIEREN Manipulatoren von DEMMELER Manipulátory NC Kruhové stoly Výměnné systémy nástrojů Váš autorizovaný prodejní partner: DEMMELER Maschinenbau GmbH & Co. KG Alpenstraße 10, Heimertingen / Německo Telefon: + 49 (0) Telefax: + 49 (0) sales@demmeler.com Internet: /CZoP Technické změny, meziprodej, údaje rozměrů a také tiskové chyby vyhrazeny. Stav: / Verze 1.0 / Copyright DEMMELER
