1 VIDA Krbová vložka Návod na instalaci

2

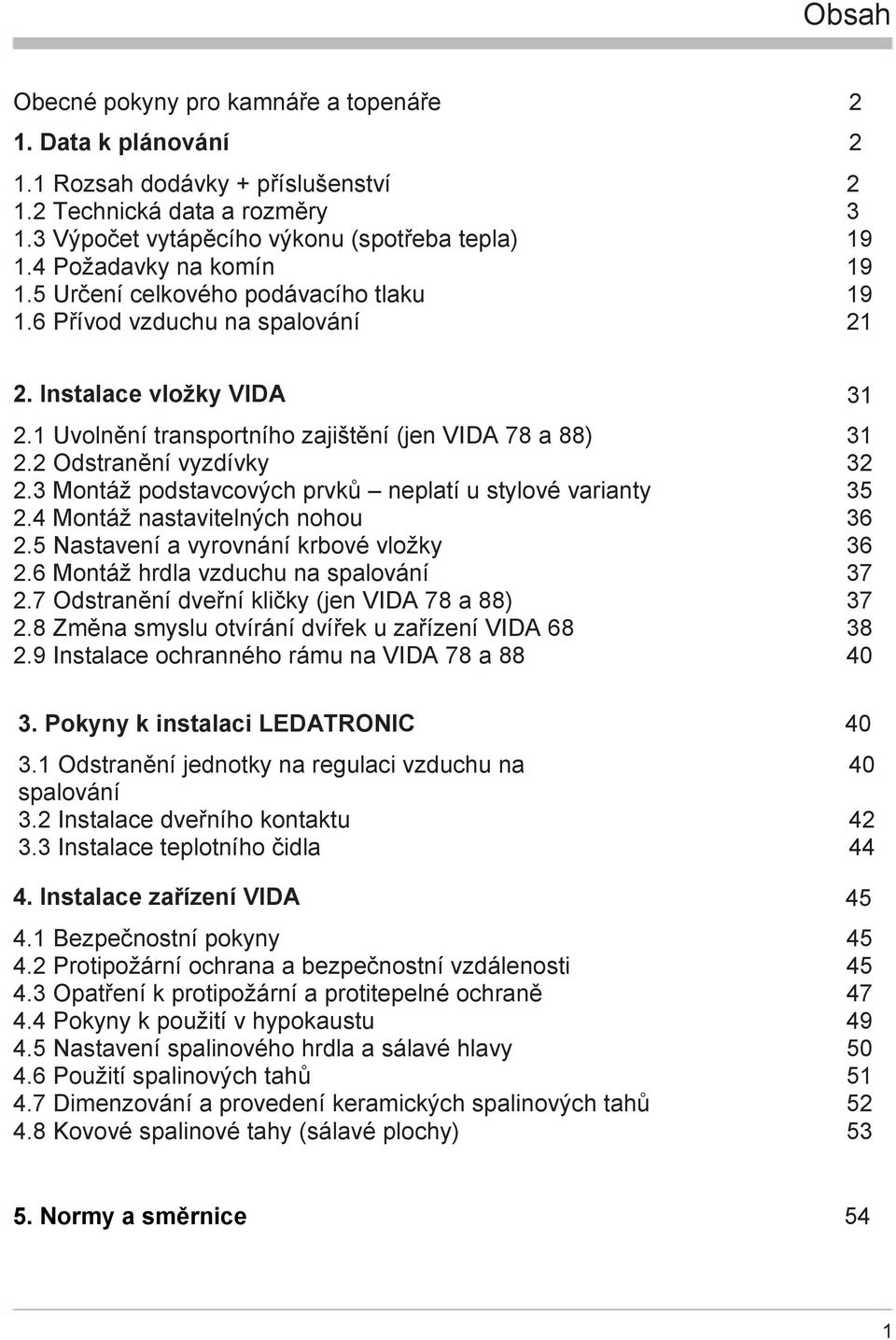

3 Obsah Obecné pokyny pro kamnáře a topenáře 1. Data k plánování 1.1 Rozsah dodávky + příslušenství 1.2 Technická data a rozměry 1.3 Výpočet vytápěcího výkonu (spotřeba tepla) 1.4 Požadavky na komín 1.5 Určení celkového podávacího tlaku 1.6 Přívod vzduchu na spalování Instalace vložky VIDA 2.1 Uvolnění transportního zajištění (jen VIDA 78 a 88) 2.2 Odstranění vyzdívky 2.3 Montáž podstavcových prvků neplatí u stylové varianty 2.4 Montáž nastavitelných nohou 2.5 Nastavení a vyrovnání krbové vložky 2.6 Montáž hrdla vzduchu na spalování 2.7 Odstranění dveřní kličky (jen VIDA 78 a 88) 2.8 Změna smyslu otvírání dvířek u zařízení VIDA Instalace ochranného rámu na VIDA 78 a Pokyny k instalaci LEDATRONIC 3.1 Odstranění jednotky na regulaci vzduchu na spalování 3.2 Instalace dveřního kontaktu 3.3 Instalace teplotního čidla 4. Instalace zařízení VIDA 4.1 Bezpečnostní pokyny 4.2 Protipožární ochrana a bezpečnostní vzdálenosti 4.3 Opatření k protipožární a protitepelné ochraně 4.4 Pokyny k použití v hypokaustu 4.5 Nastavení spalinového hrdla a sálavé hlavy 4.6 Použití spalinových tahů 4.7 Dimenzování a provedení keramických spalinových tahů 4.8 Kovové spalinové tahy (sálavé plochy) Normy a směrnice 54 1

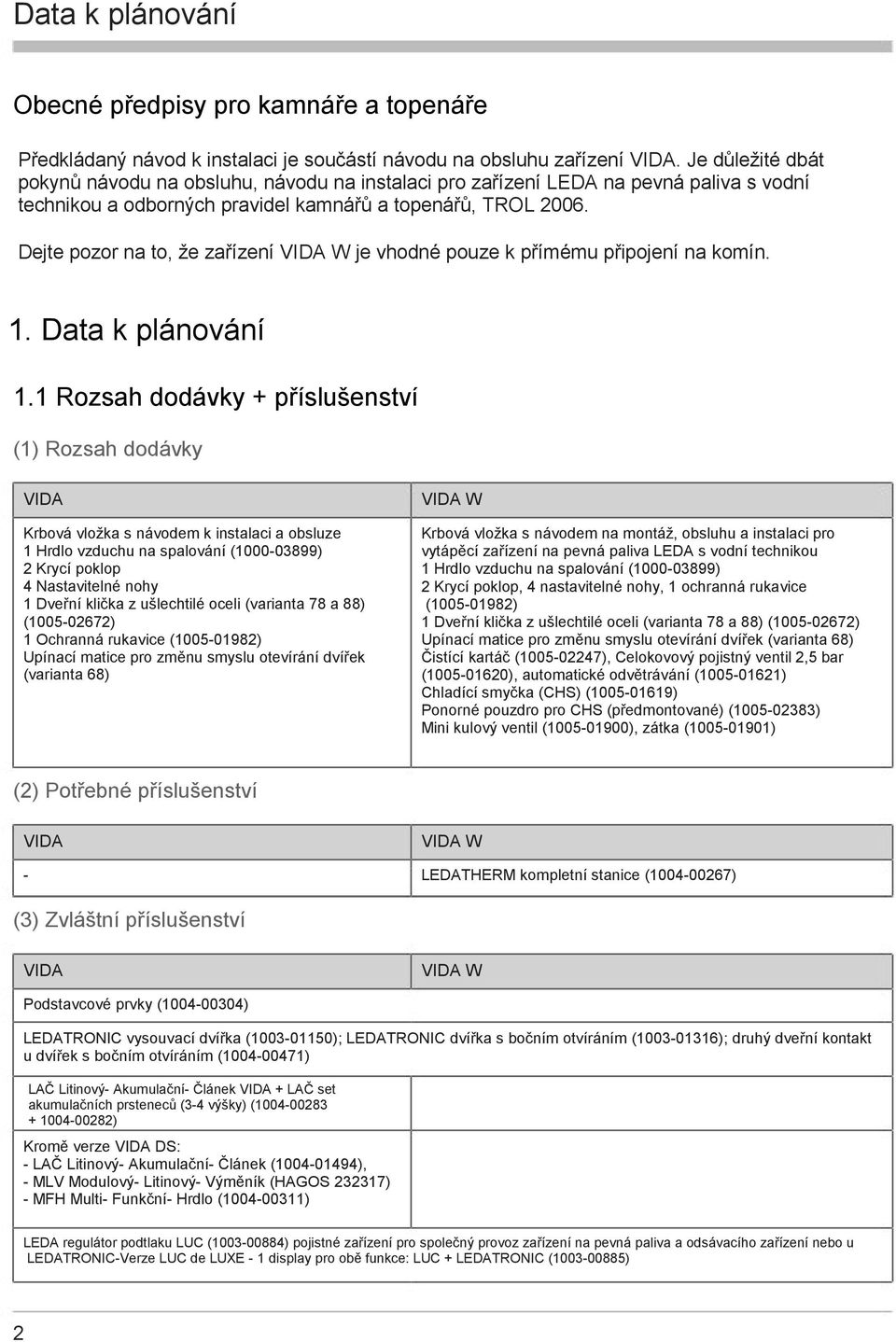

4 Data k plánování Obecné předpisy pro kamnáře a topenáře Předkládaný návod k instalaci je součástí návodu na obsluhu zařízení VIDA. Je důležité dbát pokynů návodu na obsluhu, návodu na instalaci pro zařízení LEDA na pevná paliva s vodní technikou a odborných pravidel kamnářů a topenářů, TROL Dejte pozor na to, že zařízení VIDA W je vhodné pouze k přímému připojení na komín. 1. Data k plánování 1.1 Rozsah dodávky + příslušenství (1) Rozsah dodávky VIDA Krbová vložka s návodem k instalaci a obsluze 1 Hrdlo vzduchu na spalování ( ) 2 Krycí poklop 4 Nastavitelné nohy 1 Dveřní klička z ušlechtilé oceli (varianta 78 a 88) ( ) 1 Ochranná rukavice ( ) Upínací matice pro změnu smyslu otevírání dvířek (varianta 68) VIDA W Krbová vložka s návodem na montáž, obsluhu a instalaci pro vytápěcí zařízení na pevná paliva LEDA s vodní technikou 1 Hrdlo vzduchu na spalování ( ) 2 Krycí poklop, 4 nastavitelné nohy, 1 ochranná rukavice ( ) 1 Dveřní klička z ušlechtilé oceli (varianta 78 a 88) ( ) Upínací matice pro změnu smyslu otevírání dvířek (varianta 68) Čistící kartáč ( ), Celokovový pojistný ventil 2,5 bar ( ), automatické odvětrávání ( ) Chladící smyčka (CHS) ( ) Ponorné pouzdro pro CHS (předmontované) ( ) Mini kulový ventil ( ), zátka ( ) (2) Potřebné příslušenství VIDA - VIDA W LEDATHERM kompletní stanice ( ) (3) Zvláštní příslušenství VIDA VIDA W Podstavcové prvky ( ) LEDATRONIC vysouvací dvířka ( ); LEDATRONIC dvířka s bočním otvíráním ( ); druhý dveřní kontakt u dvířek s bočním otvíráním ( ) LAČ Litinový- Akumulační- Článek VIDA + LAČ set akumulačních prsteneců (3-4 výšky) ( ) Kromě verze VIDA DS: - LAČ Litinový- Akumulační- Článek ( ), - MLV Modulový- Litinový- Výměník (HAGOS ) - MFH Multi- Funkční- Hrdlo ( ) - LEDA regulátor podtlaku LUC ( ) pojistné zařízení pro společný provoz zařízení na pevná paliva a odsávacího zařízení nebo u LEDATRONIC-Verze LUC de LUXE - 1 display pro obě funkce: LUC + LEDATRONIC ( ) 2

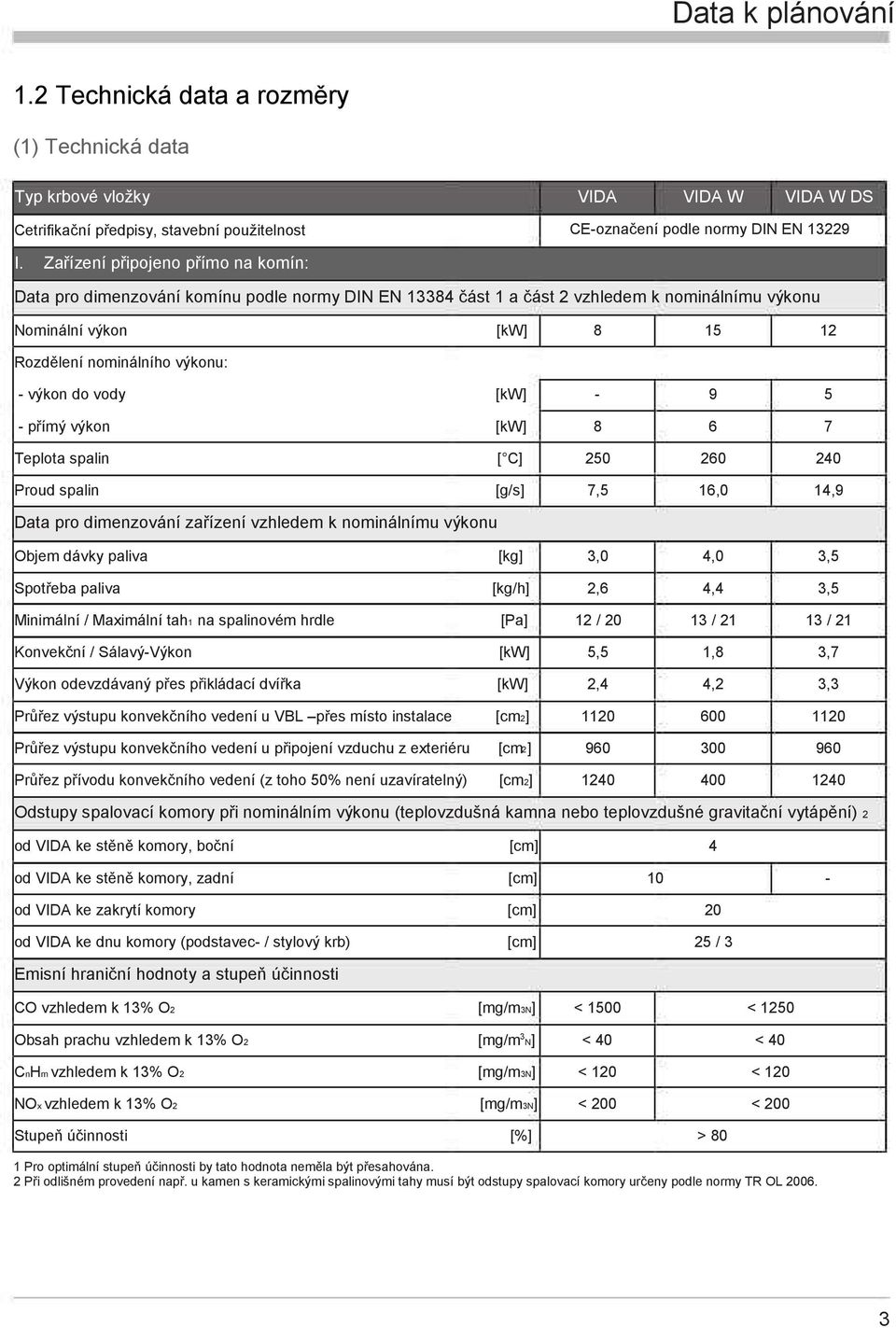

5 Data k plánování 1.2 Technická data a rozměry (1) Technická data Typ krbové vložky Cetrifikační předpisy, stavební použitelnost VIDA VIDA W VIDA W DS CE-označení podle normy DIN EN I. Zařízení připojeno přímo na komín: Data pro dimenzování komínu podle normy DIN EN část 1 a část 2 vzhledem k nominálnímu výkonu Nominální výkon [kw] Rozdělení nominálního výkonu: - výkon do vody [kw] přímý výkon [kw] Teplota spalin [ C] Proud spalin [g/s] 7,5 16,0 14,9 Data pro dimenzování zařízení vzhledem k nominálnímu výkonu Objem dávky paliva [kg] 3,0 4,0 3,5 Spotřeba paliva [kg/h] 2,6 4,4 3,5 Minimální / Maximální tah1 na spalinovém hrdle [] 12 / / / 21 Konvekční / Sálavý-Výkon [kw] 5,5 1,8 3,7 Výkon odevzdávaný přes přikládací dvířka [kw] 2,4 4,2 3,3 Průřez výstupu konvekčního vedení u VBL přes místo instalace [cm2] Průřez výstupu konvekčního vedení u připojení vzduchu z exteriéru [cm 2 ] Průřez přívodu konvekčního vedení (z toho 50% není uzavíratelný) [cm2] Odstupy spalovací komory při nominálním výkonu (teplovzdušná kamna nebo teplovzdušné gravitační vytápění) 2 od VIDA ke stěně komory, boční [cm] 4 od VIDA ke stěně komory, zadní [cm] 10 - od VIDA ke zakrytí komory od VIDA ke dnu komory (podstavec- / stylový krb) Emisní hraniční hodnoty a stupeň účinnosti [cm] [cm] / 3 CO vzhledem k 13% O2 [mg/m3n] < 1500 < 1250 Obsah prachu vzhledem k 13% O2 3 [mg/m N] < 40 < 40 CnHm vzhledem k 13% O2 [mg/m3n] < 120 < 120 NOx vzhledem k 13% O2 [mg/m3n] < 200 < 200 Stupeň účinnosti [%] > 80 1 Pro optimální stupeň účinnosti by tato hodnota neměla být přesahována. 2 Při odlišném provedení např. u kamen s keramickými spalinovými tahy musí být odstupy spalovací komory určeny podle normy TR OL

6 Data k plánování Typ krbové vložky VIDA VIDA W VIDA W DS II. Provoz se spalinovými tahy Data pro dimenzování komínu podle normy DIN EN část 1 a část 2 a dimenzování u keramických spalinových tahů s max. dimenzováním 3 (akumulační výkon) Topný výkon [kw] Teplota spalin za keramickou akumulační plochou 4 [ C] Teplota spalin na hrdle krbové vložky [ C] Proud spalin [g/s] 24,9 - - Dávka paliva [kg] 4,5 - - Spotřeba paliva [kg/h] 4,5 - - Minimální-/ Maximální tah 1 na spalinovém hrdle [] 15 / Vzduch na spalování Spotřeba vzduchu na spalování [m³/h] Hrdlo vzduchu na spalování Ø [mm] Ø150 III. Údaje k protipožární a protitepelné ochraně (údaje v mm doporučené izolace) Tloušťka izolační vrstvy k protipožární ochraně u ploch určených k zastavění K podlaze místa instalace (podstavcový / stylový krb) [mm] 0/0 0 0/0 Boční (podstavcový / stylový krb) [mm] 140 / / 150 Zadní (podstavcový / stylový krb) [mm] 170 / Ke stropu (podstavcový / stylový krb) [mm] 160 / / 180 Tloušťka izolační vrstvy k protitepelné ochraně u ploch, které nejsou určené k zastavění K podlaze místa instalace / jiné [mm] 0 / 80 IV. Použití při zvláštním způsobu výstavby Teplovzdušné gravitační vytápění Hypokaust Vhodné podle TR OL 2006 Vhodné podle TR OL 2006, viz pokyny návodu na instalaci pro vytápěcí zařízení na pevná paliva LEDA s vodní technikou V. Rozměry a hmotnosti Max. délka polen [cm] 33 Hmotnost krbové vložky 68 / 78 / 88 cca.[kg] 290 / 310 / / 335 / / 330 / 340 Povolený provozní tlak ve vodním výměníku max. [bar] 2,5 Povolená výstupní teplota max. [ C] 95 Obsah vody [l] Připojení chod před / zpětný chod [Zoll] - 3/4 Povolený provozní tlak v bezpečnostním tepelném výměníku max. [bar] Krbová vložka VIDA je vhodná pro provoz jak s keramickou, tak i s kovovou akumulační plochou (kromě VIDA DS a W). Dodatečné pokyny jsou uvedené v kapitole 4.6. Dále mohou být připojeny také LAČ (kromě VIDA W), technické informace pro použití s LAČ, viz návod LAČ. 4 Průměrná teplota spalin, která musí být k dispozici za keramickými tahy pro bezpečnější odvod spalin. 4

7 Data k plánování (2) Rozměry VIDA 68 (Podstavcový / stylový krb) Výkresy nejsou v měřítku! Rozměrové a konstrukční změny vyhrazeny! 5

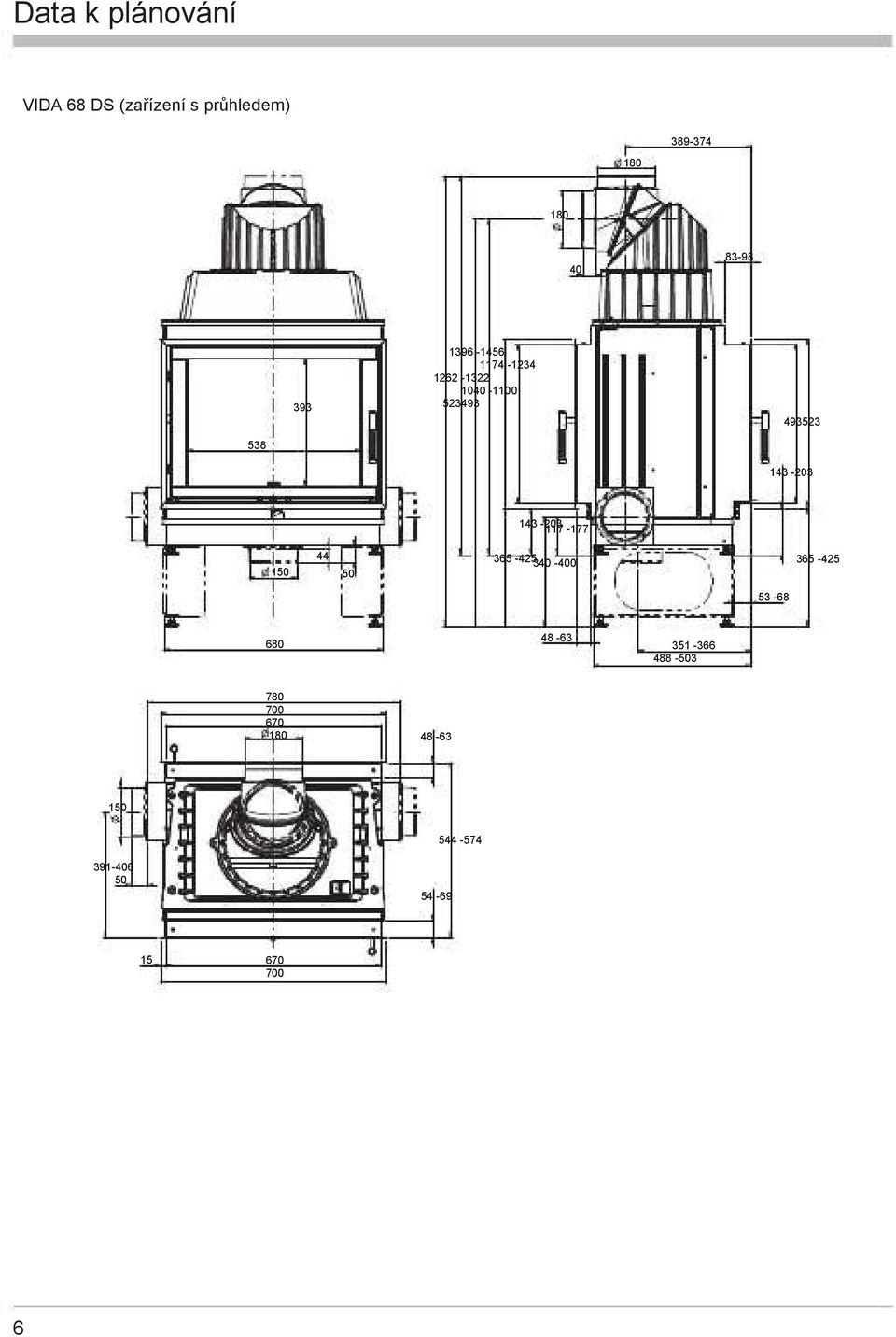

8 Data k plánování VIDA 68 DS (zařízení s průhledem)

9 Data k plánování VIDA 78 (Podstavcový / stylový krb)

10 Data k plánování VIDA 78 DS (zařízení s průhledem)

11 Data k plánování VIDA 88 (Podstavcový / stylový krb)

12 Data k plánování VIDA 88 DS (zařízení s průhledem)

13 Data k plánování VIDA 68 W

14 Data k plánování VIDA 68 W DS

15 Data k plánování VIDA 78 W

16 Data k plánování VIDA 78 W DS

17 Data k plánování VIDA 88 W

18 Data k plánování VIDA 88 W DS ,

19 Data k plánování Rozměry a schémata vodních přípojek VIDA W Rozměry vodních přípojek VIDA W DS Rozměry vodních přípojek ( )

20 Data k plánování VIDA W schéma připojení VIDA W DS schéma připojení T-čidlo LEDATRONIC 1/2" AG; Pojistný ventil IG; Rychlý odvzdušňovač 1/2" AG; Pojistný ventli IG; Rychlý odvětrávač 1/2" AG; CHS IG; Čidlo topeniště 3/4" AG; Chod vpřed 1/2" IG; Čidlo CHS 3/4" AG; Zpětný chod T-čidlo LEDATRONIC 1/2" AG; CHS IG; Čidlo topeniště 3/4" AG; Chod vpřed 1/2" IG; Čidlo CHS 3/4" AG; Zpětný chod 1/2" IG; Pro vyprázdnění 1/2" IG; Pro vyprázdnění 1/2" IG; Pro vyprázdnění 1/2" IG; Pro vyprázdnění VIDA krycí rám (jen verze 78 a 88) 35 / / 590 Rozměrové a konstrukční změny vyhrazeny! Výkresy nejsou v měřítku! 18

21 Data k plánování 1.3 Výpočet vytápěcího výkonu (spotřeba tepla) Krbová vložka VIDA představuje podle 1. BImSchV jednopokojové vytápěcí zařízení, které se používá k vytápění místa, kde je instalováno. Sousední pokoje mohou být také dodatečně vytápěny. Vytápěcí výkon jednopokojového vytápěcího zařízení musí být přitom orientován na spotřebu tepla místa, kde je zařízení instalováno (teplotní zatížení). Informace o výpočtu teplotního zatížení podle normy nebo zjednodušeného tabulkového postupu Vám může poskytnout výrobce systému / odborná firma. Krbová vložka VIDA W s vodním výměníkem jako dodatečný zdroj tepla musí být začleněna do centrálního vytápěcího systému společně s dalšími vytápěcími systémy, např. kotly (plyn, olej, pevná paliva) nebo tepelnými čerpadly. 1.4 Požadavky na komín Před instalaci zařízení VIDA musí být prozkoušena způsobilost komína. Bezvadná funkce zařízení je závislá na správné funkci komína. Dbejte požadavků platných předpisů (příslušná místní pravidla, vytápěcí směrnice, 1. BImSchV, DIN V 18160, DIN EN ). Dostatečná funkce komína musí být číselně prokázána podle normy DIN EN Tah komína musí při nominálním výkonu splňovat minimální podávací tlak uvedený v technických datech. Pokud není minimálního podávacího tlaku dosaženo, není možný zamýšlený provoz topeniště. Příliš silný podávací tlak zvyšuje spotřebu paliva, teplotu topeniště a uvolněný výkon. Tím se také zvyšuje namáhání a opotřebení stavebních dílů, klesá stupeň účinnosti a škodlivé emise stoupají. Komín musí být vhodný pro spaliny z pevných paliv (odolnost proti hoření sazí, označení spalinového systému: G). Všechny otvory, které vedou do stejného komínu, jako např. kamnové a komínové čistící otvory, musí být uzavřeny. 1.5 Určení celkového podávacího tlaku Celkový podávací tlak musí být určen individuálně pro každé kamnové zařízení. Celkově potřebný podávací tlak topeniště se skládá z více jednotlivých tlaků. Pro určení celkového podávacího tlaku topeniště musí být stanoveny a sečteny příslušné jednotlivé hodnoty podle následujícího přehledu: 19

22 Data k plánování (1) VIDA připojena přímo na komín 1. Podávací tlak přívodu vzduchu na spalování U přívodu vzduchu na spalování z místa instalace (sloučení vzduchu v místnosti): min. 4 podle DIN EN 13384, popř. u přívodu vzduchu na spalování přes externí vedení zvenku (vedení vzduchu na spalování): Stanovení hodnoty podle kap. 1.6 nebo podle DIN EN Podávací tlak krbové vložky, kouřovodů 1 a 2 a také kovových spalinových tahů Podávací tlak eventuálně dalšího spojovacího dílu 12 pro VIDA u nominálního výkonu 13 pro VIDA W u nominálního výkonu Hodnota výpočtu podle normy DIN EN (2) Při použití VIDA se spalinovými tahy 1. Podávací tlak přívodu vzduchu na spalování U přívodu vzduchu na spalování z místa instalace (sloučení vzduchu v místnosti): min. 4 podle DIN EN 13384, popř Podávací tlak krbové vložky Podávací tlak kouřovodu 1 1) (od vložky do kouřovodu) u přívodu vzduchu na spalování přes externí vedení zvenku (vedení vzduchu na spalování): Stanovení hodnoty podle kap. 1.6 nebo podle DIN EN pro VIDA 2) u akumulačního výkonu Stanovení hodnoty podle TR OL nebo odpovídajícím výpočtem podle DIN EN a. Podávací tlak keramického spalinového tahu 1) Stanovení hodnoty podle TR OL nebo odpovídajícím výpočtem pomocí vhodného výpočtového programu 4b Podávací tlak kovového spalinového tahu Podávací tlak kouřovodu 2 2 1) (od spalinového tahu do připojení spalin) Podávací tlak eventuálně dalšího spojovacího dílu 3 pro LEDA Litinový-Akumulační-Box (LAB) a/nebo Pro Modulový-Litinový-Box (MLB) Hagos Stanovení teploty podle TR OL nebo odpovídajícím výpočtem podle DIN EN Hodnota podle odpovídajícího výpočtu podle DIN EN ) Podávací tlaky určené postupem diagramu TR OL můžete nalézt v kapitolel4.7 (strana 52). 2) VIDA W, W DS a VIDA DS nejsou vhodné pro spalinové tahy stojící vedle sebe. 20

23 Data k plánování Obr. 1.1 Schéma k určení celkového podávacího tlaku 1.6 Přívod vzduchu na spalování (1) Základní pokyny Musí být zajištěn dostatečný přívod vzduchu na spalování! Zařízení na odstávání vzduchu mohou rušit přívod vzduchu na spalování! Zařízení na odsávání vzduchu (např. ventilační zařízení, digestoře atd.) ve stejné místnosti nebo sloučení vzduchu v místnosti může značně narušovat přívod vzduchu na spalování. Podle vytápěcího nařízení musí být proto realizována dodatečná bezpečnostní opatření. Ke kontrole doporučujeme bezpečnostní zařízení LEDA-Unterdruck-Controller LUC schválené do těchto staveb. Přívod vzduchu na spalování by měl být pokud možno proveden vždy přímým vedením z vnějšku. 21

24 Data k plánování (2) Přívod vzduchu na spalování přímým vedením z vnějšku Přívod vzduchu na spalování může být proveden vedením vzduchu na spalování. Vedení musí být připojeno na hrdlo vzduchu na spalování zařízení VIDA. Krbová vložka se vztahuje k veškerému vzduchu na spalování výhradně v tomto hrdle na dně vložky. Je doporučeno přímé a průběžné vedení z vnějšku k připojovacímu hrdlu krbové vložky. Potřebný podávací tlak zjistíte na základě pracovní tabulky (viz následující strana). Vedení vzduchu na spalování musí být u okolního vzduchu v místnosti izolováno proti vzniku kondenzace. Izolace musí odpovídajícím způsobem odpuzovat vlhkost nebo být vybavena srážečem páry. (3) Přívod vzduchu na spalování z místnosti Přívod vzduchu na spalování Obr. 1.2 Hrdlo vzduchu na spalování (schéma) U přívodu vzduchu z místnosti musí být zajištěn dostatečný přívod vzduchu do místnosti. Řiďte se nadimenzováním výstupu konvekčního vzduchu (viz technická data) Pozice mřížky výstupu vzduchu v bezprostřední blízkosti hrdla vzduchu na spalování v oblasti dna vložky Doporučeno je přímé spojení mezi hrdlem vzduchu na spalování krbové vložky a mřížkou výstupu vzduchu Otvory výstupu konvekčního vzduchu a vzduchu na spalování nesmí být uživatelem pozměňovány, zužovány nebo uzavírány (např. pokládáním palivového dřeva do oblouků konvekčního vzduchu). Musí být zohledněny ostatní topeniště nebo odvětrávací zařízení v místnosti instalace nebo sloučení vzduchů na spalování. (4) Určení potřebného podávacího tlaku vedení vzduchu na spalování Potřebný podávací tlak pro vedení vzduchu na spalování může být vypočítán podle normy DIN EN nebo určen podle následujících pracovních tabulek. Musí být vybrána tabulka patřící k plánovanému typu krbové vložky. V políčkách tabulky jsou u každé velikosti vedení uvedeny ztráty v tlaku při odpovídajících ohybech a odstupech. K určení podávacího tlaku celkového vedení musí být každý odpor v plánovaném vedení sečten s příslušnými hodnotami z tabulky. 22

25 Data k plánování Legenda pro tabulky od strany 24 1) 2) Kulatá vedení: každý světlý vnitřní průměr v mm Obdélníková vedení: každý světlý vnitřní průměr v mm 3) Minivedení vzduchu, 50 x 100 mm na jednotlivá vedení, celkové vedení vzduchu na spalování ze dvou, popř. třech jednotlivých vedení 4) 150/150: např. teplotní vzduchový kanál 23

26 Data k plánování VIDA Jednotlivé odpory Druh vedení Kulatá vedení 1 Ø 100 Ø 125 Ø 150 Ø 160 Ø 180 Ø koleno, úzké 90 -koleno, střední 90 -koleno, široké 90 -segmentové koleno, úzké 90 -segmentové koleno, střední 90 -segmentové koleno, široké 45 -koleno, úzké 45 -koleno, střední 45 -koleno, široké 45 -segmentové koleno 45 -zalomení 1,11 0,45 0,22 0,17 0,11 0,30 0,12 0,18 0,08 1,60 0,66 0,32 0,24 0,15 0,10 0,62 0,25 0,12 0,31 0,13 0,11 0,25 0,10 0,37 0,15 Samovolné zúžení, nepatrné Samovolné zúžení, silné 0,36 0,15 Pozvolné zúžení, nepatrné Pozvolné zúžení, silné 0,25 0,10 0,99 0,40 0,19 0,15 Samovolné rozšíření, nepatrné Samovolné rozšíření, silné 0,55 0,23 0,11 0,08 Pozvolné rozšíření, nepatrné Pozvolné rozšíření, silné 0,18 0,08 Proudění, mřížka, výměník a přechod Proudění do otevřeného vedení (světlík, kupole) Výdech lamelovou mřížkou 30 Výdech volně do místnosti Vzduchová klapka (u otevřeného vedení), kompletně otevřená 2,34 0,96 0,46 0,36 0,22 0,15 0,86 0,35 0,17 0,13 0,08 1,85 0,76 0,37 0,28 0,18 0,12 1,23 0,50 0,24 0,19 0,12 0,08 0,42 0,17 0,08 Třecí odpory Ztráta tlaku v hladkém vedení Ztráta tlaku v hrubém vedení Ztráta tlaku ve zvlněném vedení /m /m /m 0,16 0,23 0,10 24

27 Data k plánování Obdélníková vedení 2 2Ltg. 3 3Ltg / / / / / / / / / / / ,19 0,28 0,11 0,17 0,10 0,41 0,15 0,32 0,22 0,08 0,13 0,19 0,11 0,27 0,10 0,21 0,14 0,74 0,20 0,12 1,07 0,41 0,21 0,16 0,25 0,24 0,16 0,66 0,37 0,12 1,57 0,58 1,24 0,82 0,28 0,30 0,08 0,43 0,16 0,08 0,10 0,10 0,26 0,15 0,63 0,23 0,49 0,33 0,11 0,08 0,12 0,08 0,18 0,14 0,11 0,16 0,10 0,24 0,19 0,13 0,11 0,15 0,12 0,08 0,10 0,08 0,15 0,21 0,08 0,13 0,31 0,11 0,24 0,16 0,13 25

28 Data k plánování VIDA W Jednotlivé odpory Druh vedení Kulatá vedení 1 Ø100 Ø125 Ø150 Ø160 Ø 180 Ø koleno, úzké 2,32 0,95 0,46 0,35 0,22 0, koleno, střední 0,62 0,25 0, koleno, široké 0,39 0,16 0, Segmentové koleno, úzké 3,36 1,37 0,66 0,51 0,32 0, Segmentové koleno, střední 1,29 0,53 0,25 0,20 0,12 0, Segmentové koleno, široké 0,65 0,26 0,13 0, koleno, úzké 0,23 0, koleno, střední 0, koleno, široké 0, Segmentové koleno 0,52 0,21 0,10 0, Zalomení 0,77 0,32 0,15 0,12 Samovolné zúžení, nepatrné 0,13 Samovolné zúžení, silné 0,75 0,31 0,15 0,11 Postupné zúžení, nepatrné 0,52 0,21 0,10 0,08 Postupné zúžení, silné 2,06 0,85 0,41 0,32 0,20 0,13 Samovolné rozšíření, nepatrné 0,08 Samovolné rozšíření, silné 1,16 0,48 0,23 0,18 0,11 Postupné rozšíření, nepatrné 0,13 Postupné rozšíření, silné 0,39 0,16 0,08 Proudění, mřížka, výměník a přechod 4,90 2,01 0,97 0,75 0,47 0,31 Proudění do otevřeného vedení (světlík, kupole) 1,81 0,74 0,36 0,28 0,17 0,11 Výdech lamelovou mřížkou 30 3,87 1,59 0,76 0,59 0,37 0,24 Výdech volně do místnosti 2,58 1,06 0,51 0,39 0,25 0,16 Vzduchová klapka (u otevřeného vedení), kompletně otevřená 0,88 0,36 0,17 0,13 0,08 Třecí odpory Ztráta tlaku v hladkém vedení /m 0,10 Ztráta tlaku v hrubém vedení /m 0,23 0,10 Ztráta tlaku ve zvlněném vedení /m 0,34 0,14 26

29 Data k plánování Obdélníková vedení 2 2Ltg. 3 0,41 0,11 0,59 0,23 0,11 0,14 0,13 0,36 0,20 0,86 0,32 0,68 0,45 0,15 3Ltg. 3 0,08 0,12 0,17 0,13 250/ / / / / / / / / / /1504 0,27 0,39 0,15 0,24 0,13 0,57 0,21 0,45 0,30 0,10 1,55 0,41 0,26 2,25 0,86 0,43 0,16 0,35 0,52 0,50 0,35 1,38 0,78 0,26 3,28 1,21 2,59 1,73 0,59 0,62 0,17 0,10 0,90 0,34 0,17 0,14 0,21 0,20 0,14 0,55 0,31 0,10 1,31 0,48 1,03 0,69 0,23 0,18 0,26 0,10 0,16 0,37 0,14 0,30 0,20 0,24 0,34 0,13 0,08 0,08 0,21 0,12 0,50 0,18 0,40 0,26 0,15 0,22 0,08 0,14 0,08 0,32 0,12 0,25 0,17 0,10 0,14 0,21 0,08 0,17 0,11 0,14 0,11 0,08 0,31 0,08 0,44 0,17 0,10 0,10 0,27 0,15 0,65 0,24 0,51 0,34 0,12 0,19 0,08 27

30 Data k plánování VIDA W DS Jednotlivé odpory Druh vedení Kulatá vedení 1 Ø100 Ø125 Ø150 Ø160 Ø180 Ø koleno, úzké 1,55 0,64 0,31 0,24 0,15 0, koleno, střední 0,41 0,17 0, koleno, široké 0,26 0, Segmentové koleno, úzké 2,25 0,92 0,44 0,34 0,21 0, Segmentové koleno, střední 0,86 0,35 0,17 0,13 0, Segmentové koleno, široké 0,43 0, koleno, úzké 0, koleno, střední 45 -koleno, široké 45 -Segmentové koleno 0,35 0, zalomení 0,52 0,21 0,10 0,08 Samovolné zúžení, nepatrné Samovolné zúžení, silné 0,50 0,21 0,10 0,08 Postupné zúžení, nepatrné 0,35 0,14 Postupné zúžení, silné 1,38 0,57 0,27 0,21 0,13 Samovolné rozšíření, nepatrné Samovolné rozšíření, silné 0,78 0,32 0,15 0,12 Postupné rozšíření, nepatrné Postupné rozšíření, silné 0,26 0,11 Proudění, mřížka, výměník a přechod 3,28 1,34 0,65 0,50 0,31 0,21 Proudění do otevřeného vedení (světlík, kupole) 1,21 0,50 0,24 0,18 0,12 0,08 Výdech lamelovou mřížkou 30 2,59 1,06 0,51 0,40 0,25 0,16 Výdech volně do místnosti 1,73 0,71 0,34 0,26 0,16 0,11 Vzduchová klapka (u otevřeného vedení), kompletně otevřená 0,59 0,24 0,12 Třecí odpory Ztráta tlaku v hladkém vedení /m 0,08 Ztráta tlaku v hrubém vedení /m 0,19 0,08 Ztráta tlaku ve zvlněném vedení /m 0,28 0,11 28

31 Data k plánování Obdélníková vedení 2 2Ltg. 3 3Ltg / / / / / / / / / / /1504 0,27 0,39 0,15 0,08 0,24 0,14 0,58 0,21 0,45 0,30 0,10 0,08 0,11 0,18 0,26 0,10 0,16 0,38 0,14 0,30 0,20 1,04 0,28 0,17 1,50 0,58 0,29 0,10 0,23 0,35 0,34 0,23 0,93 0,52 0,17 2,20 0,81 1,73 1,16 0,39 0,42 0,11 0,60 0,23 0,12 0,14 0,13 0,37 0,21 0,88 0,32 0,69 0,46 0,16 0,12 0,17 0,11 0,25 0,20 0,13 0,16 0,23 0,14 0,08 0,34 0,12 0,26 0,18 0,10 0,15 0,22 0,08 0,17 0,11 0,10 0,14 0,11 0,21 0,30 0,11 0,18 0,10 0,43 0,16 0,34 0,23 0,08 0,16 29

32 Data k plánování (5) Určení tepelné izolace vedení vzduchu na spalování Z následující tabulky může být určena minimální potřebná tloušťka izolace (v cm) vedení vzduchu na spalování u izolací s WLG 040. Průměrná relativní vlhkost vzduchu Pokojová teplota ve C Spíže, suché sklady, kotelny 20% 30% 40% 50% Obytné místnosti Vlhké místnosti 60% 70% 80% 90% 2 4,8 4 2,6 5,4 6 1,6 2,8 6,1 8 1,1 1,8 3,1 6,8 10 0,3 0,5 0,8 1,2 1,9 3,3 7,5 12 0,3 0,5 0,8 1,3 2,0 3,6 8,0 14 0,4 0,6 0,9 1,4 2,2 3,8 8,6 16 0,4 0,6 1,0 1,5 2,3 4,1 9,2 18 0,4 0,7 1,1 1,6 2,5 4,2 9,8 20 0,5 0,8 1,1 1,7 2,6 4,4 10,4 22 0,5 0,8 1,2 1,8 2,7 4,6 11,1 24 0,5 0,9 1,3 1,9 2,9 4,8 11,7 26 0,3 0,6 0,9 1,3 1,9 3,0 5,0 12,3 30

33 Instalace vložky VIDA 2. Instalace vložky VIDA Musí být dodržovány bezpečnostní pokyny uvedené v kapitole 4.1! 2.1 Uvolnění transportního zajištění (jen VIDA 78 a 88) Obr. 2.1 Uvolněte dva čočkovité šrouby M5x8 (levá a pravá strana dveří). Obr. 2.2 Boční lišty vytáhněte směrem doleva a doprava. Obr. 2.3 Vyjměte transportní zajištění vpravo a vlevo. Obr. 2.4 Poté musí být boční lišty zase namontovány. Nyní je možno dvířka vysunout. 31

34 Instalace vložky VIDA 2.2 Vyjmutí vyzdívky Kvůli transportu a montáži nastavitelných nohou popř. podstavcových prvků může být redukováno závaží zařízení tak, jak je níže popsáno. Sada kamenů VIDA 68, 78 a 88 Sada kamenů VIDA 68 DS, 78 DS a 88 DS Obr. 2.5 Sada kamenů VIDA 68, 78 a Podlahový kámen (2 ks) 2. Kamenný segment (9 ks) 3. Boční kámen, přední (2 ks) Obr. 2.6 Sada kamenů VIDA 68 DS,78 DS a 88 DS 1. Podlahový kámen (2 ks) 2. Kamenný segment (4 ks) 3. Boční kámen, přední (2 ks) Sada kamenů VIDA 68 W, 78 W a 88 W Obr. 2.7 Sada kamenů VIDA 68 W, 68 W DS, 78 W, 78 W DS, 88 W a 88 W DS 1. Podlahový kámen (2 ks) 2. Kamenný segment (4 ks) 3. Boční kámen, přední (2 ks) 4. Kamenný segment zadní stěny (5 ks) kromě W DS 5. Vermikulitová deska levá pravá (2 ks) 6. Vermikulitová deska prostřední (1 ks) 32

35 Instalace vložky VIDA Obr. 2.8 Odstraňte dva stojaté rošty. Obr. 2.9 Vyjměte ochranný kryt. Opatrně, boční kameny jsou tímto ochranným krytem drženy. Obr U opětovné instalace dejte pozor, aby byly oba delší boční kameny opravdu posazeny vpředu. Obr Poté musí být ochranný kryt umístěn tak, aby byly jištěny oba přední boční kameny. Obr Odstraňte prostřední kamenný segment Obr Vyjměte přední boční kámen. Pozor, tento kámen položte samostatně ke straně. Přední boční kameny jsou o něco delší než běžné kamenné segmenty. 33

36 Instalace vložky VIDA Obr Vyjměte zadní kamenný segment. Obr Zbývající kameny mohou být nyní popořadě vyndávány. Instalace vyzdívky proběhne v opačném pořadí. Obr Vyjměte pravé i levé podlahové kameny. 34

37 Instalace vložky VIDA 2.3 Montáž podstavcových prvků neplatí u stylové varianty Obr Pomocí šroubů obsažených v příslušenství nainstalujte levý podstavcový prvek. Obr Nyní nainstalujte pravý podstavcový prvek. Obr Nainstalujte: Poz. 1 šestihranný šroub M12x25 (4 ks) Poz. 2 podložky pro M12 (4 ks) Poz. 3 šestihranné šrouby M6x20 (4 ks) Poz. 4 podložky pro M6 (4 ks) 35

38 Instalace vložky VIDA 2.4 Montáž stojných nohou Obr Pomocí kontramatice zašroubujte 4 nastavitelné nohy do určených závitových otvorů. 2.5 Nastavení a vyrovnání krbové vložky Stylová varianta Varianta se soklem Obr Vyrovnání stylové varianty VIDA Obr Vyrovnání varianty VIDA se soklem. Postavte krbovou vložku do požadované pozice. Poté může být VIDA pomocí stojných nohou vyrovnána a nastavena na správnou výšku připojení a zajištěna kontramaticí. 36

39 Instalace vložky VIDA 2.6 Montáž hrdla vzduchu na spalování Obr Podle strany připojení nainstalujte vzduchové hrdlo buď vpravo, vlevo nebo dolů (možné jen při použití varianty s podstavcem). Na obr. montáž na levou stranu s podstavcovým prvkem. Obr Zbývající otvory pro vzduch na spalování musí být uzavřeny pomocí vhodných ochranných krytů. 2.7 Odstranění dveřní kličky (jen VDIA 78 a 88) Funkce kličky: boční otvírání a výsuv viz návod na obsluhu! Obr Zatáhněte kličku napravo. Obr Poté může být klička vyháknuta a Obr klička může být vytáhnuta směrem dopředu. 37

40 Instalace vložky VIDA 2.8 Změna smyslu otvírání dvířek u zařízení VIDA 68 Podle potřeby může být zavírání dvířek změněno na pravé nebo levé. Obr Uvolněte 2 upínací šrouby rámu a Obr vyjměte krycí rám. 1 2 Obr Otevřete dvířka, vytáhněte je směrem nahoru a na spodní straně vyvěste. Obr Demontujte dveřní závěs a Obr namontujte ho zase na opačnou stranu. Obr Demontujte uzavírací vinkl a 38

41 Instalace vložky VIDA Obr namontujte ho na opačnou stranu. Obr Uvolněte úchytky skla, otočte tabulku a zase ji upevněte. Obr Přiloženou matku M6 vložte jako upínací pomoc mezi pružinový drát a dveřní rám. Obr Dvířka zase zavěste. Přitom dejte pozor na to, aby byl upínací pružinový drát umístěn za protiúchytkami. POZOR! Pružinový drát nesmí být modifikován! Musí být umístěn na opačné straně za horní protiúchytkou. Obr Uvolněte oba vnitřní šestihranné šrouby SW5 ve výšce kličky. Obr Kličku a ložiskový plech otočte o 180 a upevněte. 39

42 Instalační pokyny LEDATRONIC 2.9 Instalace krycího rámu na zařízení VIDA 78 a Instalační pokyny LEDATRONIC Obr Krycí rám (zvláštní příslušenství), bez dalších upevnění, nasuňte na zařízení. Dodržujte předpisy uvedené v návodech na instalaci a obsluhu LEDATRONIC! 3.1 Odstranění jednotky na regulaci vzduchu na spalování Kompletně odstraňte manuální jednotku na regulaci vzduchu! Obr. 3.1 Uvolněte 2 upínací šrouby rámu a Obr. 3.2 vytáhněte krycí rám 40

43 Instalační pokyny LEDATRONIC Obr. 3.3 Odstraňte podlahové kameny a podlahový plech Obr. 3.4 Odstraňte přední upevňovací šrouby vzduchového závěru a následně natočte závěr na stranu tak, aby Obr mohla být ovládací páčka odebrána Obr. 3.6 Vzduchový závěr úplně otevřete a upevněte pomocí upevňovacích šroubů a podložky (leží u dveřního kontaktu). 41

44 Instalační pokyny LEDATRONIC 3.2 Instalace dveřního kontaktu (1) dvířka VIDA s bočním otvíráním Obr. 3.7 Demontujte upínání kontaktu a... Obr. 3.8 odstraňte šroubovákem plošku zakrývající děrování. 4 mm Obr. 3.9 Dveřní kontakt upevněte na upínání kontaktu a nechte přečnívat ovládací kotouč o 4 mm Obr Upínání kontaktu zase připevněte na korpus 42

45 Instalační pokyny LEDATRONIC (2) VIDA DS a VIDA W DS s bočním otvíráním VIDA DS a VIDA W DS potřebují druhý dveřní kontakt. Ten musí být zapojen sériově: červený modrý modrý červený Dveřní kontakt 2 Dveřní kontakt 1 Svorka Obr Oba dveřní kontakty zapojené sériově pomocí jedné svorky Instalace 2 dveřních kontaktů proběhne podle vyobrazení viz. obr. 3.8 až 3.11 (3) VIDA s vysouvacími dvířky Dveřní kontakt se namontuje na spodní přední lištu. K tomu musí být použita dodávaná přední lišta LEDATRONIC, neboť u standardního zařízení nejsou žádné vyvrtané otvory. Dveřní kontakt se namontuje pomocí dvou upevňovacích matek podle následujícího vyobrazení. Upevňovací matka, druhá upevňovací matka se nachází pod plechem. Obr Upevnění dveřního kontaktu u verze s vysouváním. 43

46 Instalační pokyny LEDATRONIC 3.3 Instalace teplotního čidla Teplotní čidlo se nainstaluje podle vyobrazení na tepelný výměník. Uzavírací šrouby musí být odstraněny. Obr Vyvrtaný otvor pro teplotní čidlo u zařízení VIDA nahoře vedle sálavé hlavy Obr Vyvrtaný otvor na teplotní čidlo VIDA W a W DS 44

47 Instalace zařízení VIDA 4. Instalace zařízení VIDA 4.1 Bezpečnostní pokyny Obložení musí být vyhotoveno tak, aby byla zaručena trvalá bezpečnost! Stavební materiály musí být vhodné pro použití jako obložení kachlových nebo omítnutých kamen popř. krbových zařízení s ohledem na okolní teplotu a stále zatížení. Při výběru stavebního materiálu a při výstavbě obložení platí technická pravidla pro stavbu kamen a vytápění, TROL Obložení nesmí být uvolňováno nebo poškozováno teplotními vlivy ani např. nezamýšlenými nárazy způsobenými člověkem. Stálé vlastnosti instalační plochy a přilehlých zdí musejí být vhodné a dostatečně nadimenzovány, popř. musí být učiněna vhodná opatření. Stálé vlastnosti instalační plochy a přilehlých zdí nesmí být ohrožovány změnami teplot uvnitř obložení. Instalační plocha musí být snadno očistitelná (např. dlaždice). Otvory výstupu konvekčního vzduchu (mřížka studeného vzduchu) nesmí být uzavíratelné. Během topného procesu musí být alespoň 50% otvorů na přívod vzduchu stále otevřeno, proto je doporučena instalace dostatečného počtu neuzavíratelných otvorů na přívod vzduchu. Před přední stranou krbové vložky (alespoň při provozu) nesmí být umístěna žádná další dvířka. Musí být dodržovány bezpečnostní odstupy a izolační opatření! 4.2 Protipožární ochrana a bezpečnostní vzdálenosti Podlaha před otvorem topeniště krbové vložky nesmí být vyrobena z hořlavých materiálů. Nutné odstupy mezi otvory přívodu vzduchu (mřížky teplého vzduchu) a hořlavými stavebními díly musí být dodržovány. Musí být dodržovány nutné bezpečnostní odstupy v oblasti sálání dveřní tabulky ke stavebním dílům s hořlavými stavebními materiály nebo z nich, nebo k vestavěnému nábytku. U oboustranně větrané ochrany sálání stavebního dílu stačí poloviční odstup. Potřebné odstupy mezi obložením zařízení a stavebními díly s hořlavými stavebními materiály nebo z nich, nebo k vestavěnému nábytku, musí být dodržovány. 45

48 Instalace zařízení VIDA (1) Krbová vložka VIDA u stěny, podlahy a stropu, který musí být chráněn. 1 Strop topeniště / tloušťka izolační vrstvy (obezdívky) 2 Plechové obložení 3 Minerální stavební materiál 4 Spojovací díl 5 Izolace pro spojovací díl 1 6 Konvekční prostor / Kanál 7 Tepelná izolace 8 Předezdívka 9 Instalační plocha, která musí být chráněna 2 10 Klapka vnějšího vzduchu 11 Vstup vnějšího vzduchu 12 Tepelná izolační vrstva 3 13 Instalační plocha, která musí být chráněna 14 Podlahová předložka 15 Vstup konvekčního vzduchu 5 16 Dilatační mezera 17 Obložení trámu 6 18 Okrasný trám 19 Krbová vložka 7 20 Obložení (plochy odevzdávající teplo) 8 21 Stavební díly citlivé na teplo např. nábytek 22 Výdechová mřížka 23 Strop, který musí být chráněn cm cm 50 cm Obr. 4.1 Zastavění zařízení VIDA do krbu, pohled z boku 46

49 Instalace zařízení VIDA (2) Podlahová předložka, nehořlavý obklad před otvorem topeniště cm cm cm cm 30 cm cm 22 Obr. 4.2 Znázornění instalace v půdorysu 6 Konvekční prostor / Kanál 7 Tepelná izolace (doporučená izolace) 8 Předezdívka 9 Instalační plocha, která musí být chráněna 15 Podlahová předložka 20 Krbová vložka 21 Obložení 22 Stavební díly citlivé na teplo, např. nábytek 23 Mřížka přívodu vzduchu 25 Dno topeniště (jednoduché čištění např. dlaždičky) 26 Ochrana proti sálání, odvětraná 4.3 Opatření k protipožární a protitepelné ochraně Plochy k zastavění (stěny, strop a podlaha) musí být dostatečně utěsněny (ochrana proti teplu). Plochy k zastavění s hořlavými materiály nebo z nich musí být vhodně izolovány a popř. předezděny (protipožární ochrana). Použití stavebně schválených náhradních izolací místo tepelné izolace je možné. (viz TR OL 2006). Hořlavé plochy k zastavění s teplovodními odpory (u-hodnota) nižšími než 0,4 W/(m²K) potřebují dodatečná ochranná opatření. 47

50 Instalace zařízení VIDA (1) Opatření k protipožární a protitepelné ochraně podle TR OL Protipožární ochrana Izolace 1 Předezdívka akt.zadní odvětrávání 1.1 Plochy k zastavění s hořlavými stavebními materiály (TROL 6.2.2). Stěny, strop, plochy z hořlavých stavebních materiálů nebo s nimi, které se nachází přímo na topeništi, jako např. dřevěné stěny, stojné dřevěné stěny, dřevěný strop, dřevěné trámy, trámové kryty, vestavěný nábytek, pokud nejsou tyto plochy obzvláště izolovány. z kamenných nebo škvárových vláken 2, podle informací v technických datech (Kap. 1.2) nebo z náhradní izolace Odizolované plochy z hořlavých materiálů nebo s nimi (TROL 6.2.3), např. dřevěné stojné stěny z kamenných nebo škvárových vláken 2 s tepelnou izolací u u-hodnoty nižší nebo z náhradní než 0,4 W/m²K izolace 3 nutná, 10 cm popř. není nutná 3 nutná, 10 cm popř. není nutná 3 nutná u tepelných výměníků, např. spalinové tahy těžšího druhu stavby (TROL 6.2.8) nutná 1.3 Plochy k zastavění o tloušťce nižší z kamenných nebo nutná, 10 cm Nutná u tepelných než 11,5 cm z nehořlavých materiálů škvárových vláken 2 výměníků např. s přímo přistavěným nábytkem na spalinových tahů zadní straně nebo hořlavým nebo z náhradní popř. není nutná 3 těžšího druhu stavby obložením (TROL 6.2.4), jako např. izolace 3 (TROL 6.2.8) dřevěné obložení 1.4 Plochy k zastavění o tloušťce nižší z kamenných nebo než 11,5 cm z nehořlavých materiálů škvárových vláken 2 s přímo přistavěným nábytkem na zpravidla není nutná není nutná zadní straně nebo hořlavými částmi nebo z náhradní obložení.(trol 6.2.5) izolace 3 2. Tepelná ochrana 2.1 Nehořlavé plochy k zastavění, vnitřní a vnější stěny (TROL 6.3.2) kamenná nebo škvárová vlákna 2, podle informací v technických datech (Kap. 1.2) není nutná z náhradní izolace 3 tloušťka podle příslušných informací není nutná nebo: možná u nehořlavých vnitřních stěn 40 mm kamenná nebo škvárová vlákna 2 nutná 1 Izolace Tloušťka vrstvy tepelné izolace uvedená v technických datech pro protipožární ochranu odpovídá minimální potřebné tloušťce vrstvy doporučené izolace kamenné nebo škvárové vlny podle TROL. Při použití vhodné náhradní izolace může být tento rozměr popř. snížen (musíte dbát příslušných povolených předpisů). 2 3 Izolace z kamenných a škvárových vláken Rohože, desky a bednění ze silikátových izolací (kamenná, škvárová vlákna) musí odpovídat stavební třídě A1 podle normy DIN 4102 část 1 s hraniční teplotou použití alespoň 700 C podle normy DIN EN 14303, nominální hustota min. 80 kg/m3. (TROL 3.7.1). Na izolaci musí být umístěno nereflektující obložení (např. plech). Náhradní izolace Musí být použita náhradní izolace s odpovídajícím stavebním dokladem o použitelnosti, o odpovídající tloušťce izolační vrstvy, o zpracování a nutnosti předezdívky (TROL 3.7.2). Náhradní izolační materiál musí být rovněž oděruvzdorný. 48

51 Instalace zařízení VIDA (2) Tloušťka izolační vrstvy Typ Tloušťka izolace (mm) ke stěnám k zastavění k místu instalace do boku do zadu ke stropu VIDA (Podstavcový- / stylový krb) 0/0 140 / / / 190 VIDA W (Podstavcový- / stylový krb) 0/0 20 / / / 40 VIDA W DS (Podstavcový- / stylový krb) 0/0 140 / / Pokyny k použití v hypokaustu Až k tabulkové schránce zařízení VIDA 78 popř. VIDA 88 musí být vyhotovena izolace a utěsnění, ta by se měla skládat z min. 30 mm náhradní izolace. Mimoto musí být utěsněna i trubka a místa připojení. 30 mm tepelná izolace Obr. 4.3 Tepelná izolace u hypokaustové verze 49

52 Instalace zařízení VIDA 4.5 Nastavení spalinového hrdla a sálavé hlavy VIDA a VIDA DS VIDA W Obr. 4.4 Pomocí napínacích kotoučů demontujte 2 šestihranné šrouby z tepelného výměníku. Následně odeberte hrdlo kouřovodu.. Obr. 4.5 Spalinové hrdlo může být už přednastaveno k připojení na komín. Uvolněním napínacích kotoučů je možné hrdlem otáčet. VIDA W DS Obr. 4.6 Spalinové hrdlo může být volitelně namontováno buď nahoru nebo dozadu. 50

53 Instalace zařízení VIDA 4.6 Použití spalinového hrdla Krbové vložky VIDA 68, VIDA 78 a VIDA 88 mohou být používány s ručně zhotovenými nebo kovovými spalinovými tahy. To platí pro všechny verze s výjimkou průhledových zařízení a zařízení s vodní technikou. Průhledová zařízení VIDA 68 DS, VIDA 78 DS a VIDA 88 DS mohou být používána s LAČ. Při používání akumulační plochy musí být zařízení VIDA modifikováno podle popisu: Deflektor Deflektor Ochranná deska Ochranná deska Obr. 4.7 Musí být odstraněn deflektor v kouřovém akumulátoru. Obr. 4.8 Deflektor musí být při provozu se spalinovým tahem odstraněna, ochranná deska zůstává v zařízení. Obr. 4.9 Ochrannou desku zatlačte směrem vzhůru a směrem dolů ji vytáhněte. Obr Deflektor zatlačte trochu dozadu a vytáhněte ho z aretace. Deflektor zatáhněte dozadu a směrem dolů ho vyklopte. Potě vložte ochrannou desku zpět. Ochranná deska musí být usazena správně v prohlubni zadních bočních kamenů (viz kroužek obr.4.9). 51

54 Instalace zařízení VIDA 4.7 Dimenzování a provedení keramických spalinových tahů Řiďte se pokyny uvedenými v kapitole 4.6! V následující tabulce se nachází odpovídající doporučení výrobce: Typ krbové vložky VIDA 2 Roztápěcí klapka a roztápěcí tah Roztápěcí klapka nutná Roztápěcí klapka [cm²] LEDA MFS ( ) Roztápěcí tah volný průřez min. [cm²] 500 Roztápěcí tah - délka Roztápěcí tah - poloha Roztápěcí tah - odpory Provedení spalinových tahů 1 Připojení spalinového tahu Délka tahu (±10%) Průměrný průřez tahu Počáteční / koncový průřez Bypassový průřez max. [m] [m] [cm²] [cm²] [cm²] 0,8 Přívod stoupavý nebo vodorovný Žádné nominální odpory, max. 1 přesměrování Doporučeno vodorovné nebo stoupavé 3, / Potřebný podávací tlak ve spalinovém tahu, na 90 -přesměrování. [] 0,4 Připojení na spalinoví zařízení Připojení spalinového hrdla Omezení podávacího tlaku spalinového zařízení Připojení na spalinové zařízení musí být výš než vstup spalin doporučeno, zařízením vedlejšího vzduchu Otvory na čištění a měření Otvory na čištění Otvory na měření Kouřovody a spalinové tahy musí být dobře přístupné V kouřovodu 2, těsně před vstupem do komína: vyžadováno Kouřovod 1: dodatečně doporučeno 1 Zde se jedná o instalační doporučení ručně zhotovitelných spalinových tahů. Odlišné spalinové tahy jsou možné po odborném výpočtu např. podle TR OL VIDA W, W DS a VIDA DS nejsou vhodné do vedle stojících spalinových tahů. 52

55 Instalace zařízení VIDA 4.8 Kovové spalinové tahy (akumulační box) Řiďte se pokyny uvedenými v kapitole 4.6! Při použití kovové akumulační plochy musí být instalována roztápěcí klapka. Doporučujeme LEDA MFS ( ). Akumulační boxy s otvorem na plyn Šířka Délka Typ mm mm Výška mm Nastavení otvoru na plyn mm Připojovací hrdlo Vstup vnitřní mm Výstup vnější mm Topná plocha cca. m² GSK ,24 MHK ,95 A Obr MHK 600 1:10 Obr Litinový-akumulační-box LAB Obr Multi-funkční-hrdlo MFH A 53

56 Normy a směrnice 5. Normy a směrnice Při plánování a instalaci a provozu topenišť (např. kachlových kamen) a vytápěcích zařízení se řiďte pozorně následujícími právními předpisy, technickými pravidly, normami a směrnicemi: TR OL 2006 LBO FeuVo EnEV 1. BImSchV DIN V DIN EN DIN EN DIN EN DIN 4102 DIN 4108 DIN 4109 DIN EN Odborná pravidla kamnářů a topenářů Místní stavební předpisy příslušné spolkové země Vytápěcí nařízení příslušné spolkové země Nařízení o úspoře energie 1.Spolkové nařízení o imisní ochraně, nař.o malých a středních vytápěcích zařízeních Spalinová zařízení, část 1: plánování, zhotovení a označení Spalinová zařízení, část 1: spalinová zařízení pro topeniště závislá na vzduchu v místnosti Výpočetní postupy spalinových, tepelných zařízení a výpočetní postupy technického proudění Vytápění v budovách postupy k výpočtu normovaného teplotního zatížení Chování při hoření stavebních materiálů a dílů Tepelná ochrana ve výškových stavbách Zvuková izolace ve výškových stavbách pro zařízení s vodní technikou platí dále: Vytápěcí systémy v budovách pánování vytápěcích zařízení na teplou vodu Řiďte se regionálními předpisy, nařízeními o palivech, územními plány, atd.! 54

57

58

59

60 LEDA V LEDA WERK GMBH & CO. KG BOEKHOFF & CO Postfach Leer Telefon Telefax Technické změny vyhrazeny, barevné odchylky jsou závislé na tisku.
