1 Meteorologická stanice BAR800 Obj. č Obsah Strana Úvod...1 Zobrazení na displeji meteorologické stanice (přední strana)...3 Součásti a ovládací tlačítka meteorologické stanice (zadní strana)...4 Senzor měření venkovní teploty a relativní vlhkosti vzduchu...5 Příprava meteorologické stanice k použití (vložení / výměna baterií)...6 Příprava venkovního senzoru k použití...6 Umístění venkovního senzoru...6 Vložení (výměna) baterie + základní nastavení venkovního senzoru...7 Synchronizace rádiového přenosu signálů z venkovního senzoru do stanice...7 Přenos signálů z venkovního senzoru do meteorologické stanice...8 Rádiový časový signál DCF-77 (MSF-60)...9 Ruční nastavení času, data a dalších parametrů...11 Změna zobrazení na displeji meteorologické stanice...11 Volba jednotky měření teploty...11 Grafická předpověď počasí...12 Čištění a údržba stanice a venkovního senzoru (bezpečnostní předpisy)...12 Technické údaje...13 Úvod Vážení zákazníci, děkujeme za Vaši důvěru a za nákup naší moderní bezdrátové meteorologické stanice s přehledným a dobře čitelným LCD displejem s grafickou předpovědí počasí, se zobrazením naměřené pokojové a venkovní teploty a relativní vlhkosti vzduchu a s hodinami, které zobrazují naprosto přesný čas, neboť jsou řízeny rádiovým časovým signálem DCF-77 (MSF-60). K meteorologické stanici přiložený externí senzor RTGN318D měří venkovní teplotu, relativní vlhkost vzduchu a přijímá rádiový časový signál DCF-77 (MSF-60). Tyto naměřené hodnoty a informace o přesném čase přenáší poté tento senzor do meteorologické stanice bezdrátově v rádiovém pásmu 433 MHz na vzdálenost až 30 m. Obsluha této meteorologické stanice je velmi jednoduchá a bez komplikací. Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení meteorologické stanice a venkovního senzoru do provozu a k jejich obsluze. Přečtením tohoto návodu k obsluze se podrobně seznámíte se všemi funkcemi a možnostmi této meteorologické stanice. Abyste tuto meteorologickou stanici a venkovní senzor uchovali v dobrém stavu a zajistili jejich bezpečné používání, je třeba, abyste tento návod k obsluze dodržovali! Z tohoto důvodu si uschovejte tento návod k obsluze, abyste si jej mohli znovu kdykoliv přečíst! Jestliže tento výrobek předáte nebo prodáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod k obsluze. 2

2 Zobrazení na displeji meteorologické stanice (přední strana) Součásti a ovládací tlačítka meteorologické stanice (zadní strana) 1 Kryt prostoru k vložení baterií (2 knoflíkové lithiové baterie 3 V CR 2032 ). 1 Symbol síly příjmu signálů z venkovního senzoru měření teploty a relativní vlhkosti vzduchu a příjmu rádiového časového signálu DCF-77 (MSF-60). 2 Grafická (symbolová) předpověď počasí na 12 až 24 hodin. 3 Symbol síly příjmu rádiového časového signálu DCF-77 (MSF-60) z venkovního senzoru. 4 Zobrazení naměřené venkovní teploty a relativní vlhkosti vzduchu (OUT). 5 Zobrazení naměřené pokojové teploty a relativní vlhkosti vzduchu (IN). 6 Zobrazení času data včetně zkratky dne týdnu nebo se zobrazením sekund a data. Zobrazení dopoledního (AM) nebo odpoledního (PM) času ve 12-hodinovém formátu zobrazení času. Zobrazení posunutí časového pásma (+ZONE). 2 Tlačítko Zvýšení hodnoty při provádění nastavení meteorologické stanice nebo aktivace příjmu rádiového časového signálu DCF-77 (MSF-60). Tlačítko Snížení hodnoty při provádění nastavení meteorologické stanice nebo deaktivace příjmu rádiového časového signálu DCF-77 (MSF-60). 3 Otvor k zavěšení meteorologické na stěnu. 4 Otvor se zapuštěným tlačítkem RESET Zpětné nastavení meteorologické stanice na základní (dílenské) parametry. 5 Tlačítko MODE Přepnutí stanice do režimu jejího nastavení (ruční nastavení času, data a dalších parametrů) a přepínaní zobrazení na displeji meteorologické stanice. 6 Přepínač (tlačítko) C / F Přepínání jednotek teploty (stupně Celsia nebo Fahrenheita). 3 4

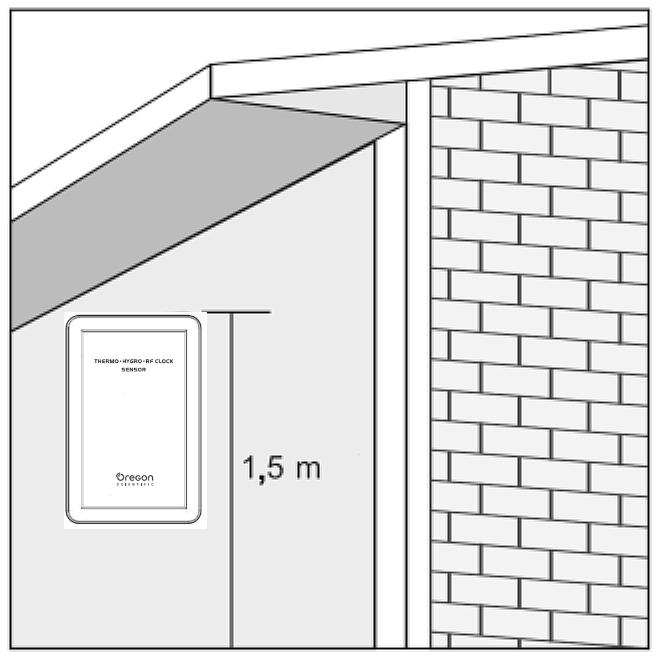

3 Senzor měření venkovní teploty a relativní vlhkosti vzduchu Příprava meteorologické stanice k použití (vložení / výměna baterií) Otevřete kryt bateriového pouzdra meteorologické stanice na její spodní zadní straně. Vložte do otevřeného bateriového pouzdra 2 knoflíkové baterie CR 2032 s jmenovitým napětím 3 V správnou polaritou jejich kontaktů viz označení (+) a ( ) v bateriovém pouzdru. Po každé výměně baterií stiskněte (například otevřenou kancelářskou sponkou nebo párátkem) zapuštěné tlačítko zpětného nastavení meteorologické stanice na dílenské parametry RESET, které se nachází na její zadní straně. Poté kryt bateriového pouzdra uzavřete. Jakmile se na displeji meteorologické stanice v jeho dolním segmentu zobrazení času a data zobrazí symbol, proveďte výměnu baterií v meteorologické stanici. Jakmile se na displeji meteorologické stanice v jeho horním segmentu zobrazení naměřené venkovní teploty a relativní vlhkosti vzduchu zobrazí symbol venkovním senzoru., proveďte výměnu baterie ve Příprava venkovního senzoru k použití Tento externí senzor měří venkovní a relativní vlhkost vzduchu a přijímá rádiový časový signál DCF-77 (MSF-60). Tyto naměřené hodnoty a informace o přesném čase přenáší poté tento senzor do meteorologické stanice bezdrátově v rádiovém pásmu 433 MHz na vzdálenost až 30 m. Umístění venkovního senzoru 1 Otvor se zapuštěným tlačítkem RESET Zpětné nastavení venkovního senzoru na základní dílenské (standardní) parametry. 2 Přepínač EU / UK Tímto posuvným přepínačem zvolíte buď příjem rádiového časového signálu DCF-77, jehož vysílač se nachází v SRN v Mainflingenu poblíž Frankfurtu nad Mohanem ve Spolkové republice Německo (poloha přepínače EU ) nebo zvolíte příjem rádiového časového signálu MSF-60, jehož vysílač se nachází ve Velké Británii v Anthornu poblíž Rugby (poloha přepínače UK ). 3 Přepínač CHANNEL (kanálový volič) Volba kanálu č. 1 až 5 (identifikačního čísla venkovního senzoru) v pásmu 433 MHz. U této meteorologické stanice ponechte tento přepínač v poloze 1 (volba 1. kanálu). 4 Oboustranná lepící páska (možnost připevnění senzoru na rovnou hladkou plochu). 5 Otvor (očko) k zavěšení venkovního senzoru na stěnu. 6 Prostor k vložení baterie (1 baterie 1,5 V velikosti AA). Tento venkovní senzor můžete přilepit pomocí oboustranné lepící pásky na rovnou hladkou a odmaštěnou plochu. Kromě toho můžete tento senzor zavěsit na háček nebo na hlavičku vhodného šroubku (vrutu) a provést tak jeho nástěnnou montáž. Jako ideální místo pro montáž tohoto senzoru zvolte jeho umístění pod vhodným přístřeškem (do stálého stínu), aby byl tento senzor chráněn před dopadem přímého slunečného záření a před nepříznivými vlivy počasí (deštěm, sněhem atd.), které by ovlivňovaly měření venkovní teploty.a relativní vlhkosti vzduchu. 5 6

4 Vložení (výměna) baterie + základní nastavení venkovního senzoru 1. Otevřete kryt bateriového pouzdra senzoru na jeho zadní straně. 2. Přepněte posuvný přepínač CHANNEL (volba kanálu č. 1 až 5 v pásmu 433 MHz) vlevo vedle prostoru k vložení baterie do polohy Pokud budete tuto meteorologickou stanici používat v České republice, pak přepněte posuvný přepínač EU / UK, který se nachází vlevo vedle prostoru k vložení baterie do senzoru, do polohy EU (příjem rádiového časového signálu DCF-77). Poloha UK tohoto přepínače slouží k příjmu rádiového časového signálu MSF-60, který je vysílán z vysílače v Anthornu poblíž Rugby ve Velké Británii (v Anglii). 4. Vložte do otevřeného bateriového pouzdra 1 alkalickou baterii 1,5 V velikosti AA správnou polaritou viz označení (+) a ( ) v bateriovém pouzdru. 5. Další nastavení proveďte v nevelké vzdálenosti od meteorologické stanice. Stiskněte v bateriovém pouzdru senzoru (například pomocí otevřené kancelářské sponky nebo párátkem) zapuštěné tlačítko zpětného nastavení senzoru na základní parametry RESET. 6. Uzavřete opět kryt bateriového pouzdra venkovního senzoru. Jakmile se na displeji meteorologické stanice v jeho horním segmentu zobrazení naměřené venkovní teploty a relativní vlhkosti vzduchu zobrazí symbol venkovním senzoru., proveďte výměnu baterie ve Vybité baterie jsou zvláštním odpadem (nepatří v žádném případě do normálního domovního odpadu) a musí být s nimi zacházeno tak, aby nedocházelo k poškození životního prostředí. K těmto účelům (k likvidaci baterií) slouží speciální sběrné nádoby (kontejnery) v prodejnách s elektrospotřebiči nebo ve sběrných surovinách. Šetřete životní prostředí! Přispějte k jeho ochraně! Synchronizace rádiového přenosu signálů z venkovního senzoru do stanice Na displeji meteorologické stanice se zobrazí symbol příjmu signálu z venkovního (externího) senzoru, který signalizuje sílu rádiového přenosu signálu mezi senzorem a stanicí Meteorologická stanice se pokouší zachytit signály z venkovního senzoru. Přenos signálů z venkovního senzoru do meteorologické stanice Nevystavujte venkovní senzor přímému slunečnímu záření a přílišné vlhkosti (dešti, sněhu atd.). Montáž tohoto venkovního senzoru proveďte v chráněném venkovním prostoru (například pod převisem střechy nebo pod vhodným přístřeškem). Venkovní (externí senzor) nesmí být umístěn ve větší vzdálenosti než 30 metrů od meteorologické stanice. Dosah rádiového přenosu signálů z tohoto senzoru může být ovlivněn okolní teplotou vzduchu. Při nižších teplotách vzduchu (nižších než 0 C) kle sá napětí do senzoru vložené baterie, což značně snižuje dosah rádiového přenosu signálů mezi senzorem a meteorologickou stanicí. Dejte prosím pozor na tuto skutečnost při umisťování venkovního (externího) senzoru. Umístěte tento externí senzor takovým způsobem, aby jeho přední strana nebo zadní strana byla namířena na meteorologickou stanici. Dejte prosím pozor na různé překážky, jako jsou kovové dveře, železobetonové stěny a kovový nábytek. Vzdálenost meteorologické stanice nebo venkovního senzoru od zdrojů rušení (monitory osobních počítačů nebo televizní přijímače) musí být minimálně 1,5 až 2 m. Zabránění (rušení) příjmu mohou způsobit i jiné přístroje a jiná zařízení, které vysílají na stejné frekvenci (v pásmu 433 MHz), jako jsou bezdrátová sluchátka nebo bezdrátové reproduktory. Rušení tohoto příjmu a přenosu signálů mohou též způsobit sousedé, kteří používají přístroje pracující na stejné frekvenci (v pásmu 433 MHz), například jiné domácí meteorologické stanice. Rušení příjmu mohou způsobit i některé domácí spotřebiče, jako jsou například bezdrátové dveřní zvonky, elektronické otvírání garážových dveří, zabezpečovací systémy atd. Toto patří k normálním jevům a nemá to žádný vliv na správné fungování tohoto výrobku. Rádiový přenos signálů mezi venkovním senzorem a meteorologickou stanicí bude pokračovat, jakmile tato rušení pominou. Nebude-li přenos signálů z venkovního senzoru do meteorologické stanice vykazovat žádné chyby, neměli byste již otvírat kryt bateriového pouzdra venkovního senzoru. Mohlo by dojít k uvolnění kontaktů baterie, a tím i k nechtěnému zpětnému nastavení (vynulování) již nastavených parametrů (k přerušení rádiového spojení mezi senzorem a stanicí).. Nezobrazí-li se na displeji meteorologické stanice naměřená venkovní teplota nebo relativní vlhkost vzduchu, jedná se pravděpodobně o vybitou baterii ve venkovním senzoru. Proveďte v tomto případě její výměnu. Meteorologická stanice zachytila signály z venkovního senzoru (zobrazení maximálního počtu 4 obloučků). Meteorologická stanice nezaregistrovala žádný externí senzor. V tomto případě zkontrolujte stav baterie ve venkovním senzoru. Pokud meteorologická stanice nezachytí žádné signály z venkovního senzoru, stiskněte na ní po provedení příslušných kontrol současně tlačítko a tlačítko a podržte tato tlačítka delší dobu stisknutá. Po každém novém provedení instalace venkovního senzoru (po každé výměně baterie ve venkovním senzoru) obnoví meteorologická stanice příjem signálů z venkovního senzoru až po uplynutí určité doby (toto může trvat až 30 minut, dokud se na displeji meteorologické stanice nezobrazí přesný čas DCF-77 nebo MSF-60). 7 8

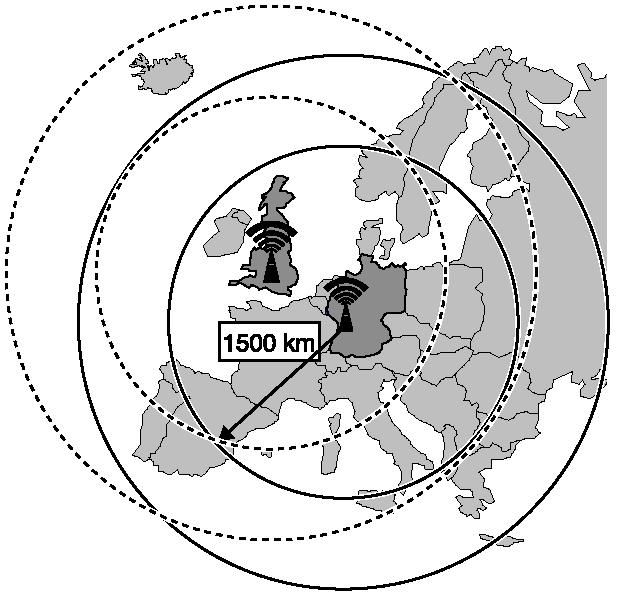

5 Rádiový časový signál DCF-77 (MSF-60) 2. Nedávejte tuto meteorologickou stanici do blízkosti kovových dveří, okenních rámů nebo jiných kovových konstrukcí. V prostorách ze železobetonových konstrukcí (sklepy, výškové domy atd.) je příjem rádiového časového signálu DCF-77 (MSF-60) a naměřených hodnot z venkovního senzoru podle okolních podmínek slabší. V externích případech umístěte meteorologickou stanici poblíž okna. Meteorologickou stanici však neumisťujte v těchto případech do bezprostřední blízkosti kovových rámů nebo jiných kovových konstrukcí. Mnozí lidé žijí v oblastech, ve kterých atmosférické poruchy brání příjmu časového signálu DCF-77 nebo MSF-60. V noci mívá toto rušení podstatně nižší intenzitu, takže lze v této době tento rádiový časový signál zachytit. Pouze jediné zachycení příjmu časového rádiového signálu DCF-77 v jednom dni (a to třeba i v noci) stačí k tomu, aby se odchylka času hodin meteorologické stanice udržela po dobu 24 hodin s přesností 1 sekundy. Zachytí-li meteorologická stanice nerušený příjem časového signálu DCF-77 (MSF-60), pak se během příjmu tohoto signálu objeví na jejím displeji symbol síly příjmu tohoto signálu Silný signál Slabý signál (nebo žádný signál) DCF-77 je vysílač speciálních časových znaků, který je šířen v pásmu dlouhých vln (77,5 khz) a jehož dosah činí cca až km od tohoto vysílače. Tento dlouhovlnný vysílač, který je umístěn v Mainflingenu poblíž Frankfurtu nad Mohanem ve Spolkové republice Německo, šíří a kóduje časový signál césiových atomových hodin z Fyzikálnětechnického institutu v Braunschweigu. Odchylka tohoto přesného atomového času představuje méně než 1 sekundu za 1 milion let. Tento signál automaticky zohledňuje astronomicky podmíněné opravy času (letní a zimní neboli normální čas), přestupné roky a veškeré změny data. Zkratka DCF znamená následující D (Deutschland = Německo) C (označení pásma dlouhých vln) F (frankfurtský region) Poznámka Stejnou funkci jako rádiový časový signál DCF-77 má i rádiový časový signál MSF-60, který je vysílán z vysílače v Anthornu poblíž Rugby ve Velké Británii (v Anglii). Po vložení baterií do meteorologické stanice a do venkovního senzoru a po stisknutí obou tlačítek zpětného nastavení RESET na obou přístrojích začnou hodiny této meteorologické stanice okamžitě a automaticky tento rádiový časový signál DCF-77 (MSF-60) vyhledávat. V normálních podmínkách (v bezpečné vzdálenosti meteorologické stanice od zdrojů rušení, jako jsou např. televizní přijímače, monitory počítačů) trvá zachycení tohoto časového signálu asi 2 až 10 minut. Pokud by meteorologická stanice po jejím uvedení do provozu tento rádiový časový signál nezachytila během 10 minut (nebo bude-li příjem tohoto signálu rušený), pak je třeba, abyste provedli kontrolu podle následujících bodů, a pokud i poté hodiny meteorologické stanice tento signál rádiový časovy signál nezachytí, proveďte ruční nastavení času - viz dále kapitola Ruční nastavení času, data a dalších parametrů. Hodiny meteorologické stanice budou poté pracovat jako normální křemenné hodiny (řízené krystalem). Poznámka Zobrazí-li se na displeji meteorologické stanice symbol neúspěšného příjmu rádiového časového signálu, stiskněte na venkovním senzoru tlačítko RESET a poté stiskněte na meteorologické stanici současně tlačítka a a podržte tato tlačítka delší dobu stisknutá. Tím byste měli opět navázat rádiové spojení mezi venkovním senzorem a meteorologickou stanicí a na displeji meteorologické stanice by se měl zobrazit symbol s maximálním počtem obloučků. Pokud i poté meteorologická stanice (respektive venkovní senzor) tento rádiový časový signál nezachytí, vypněte na meteorologické stanici příjem rádiového časového signálu DCF-77 (viz následující odstavec Vypnutí příjmu rádiového časového signálu DCF-77 (MSF-60) ) a proveďte ruční nastavení času a data způsobem popsaným v kapitole Ruční nastavení času, data a dalších parametrů. Hodiny meteorologické stanice budou poté pracovat jako normální křemenné hodiny (řízené krystalem). Vypnutí příjmu rádiového časového signálu DCF-77 (MSF-60) V oblastech, ve kterých není příjem signálu DCF-77 (MSF-60) možný, můžete jeho příjem vypnout. Hodiny stanice budou poté pracovat jako normální křemenné hodiny (řízené krystalem). Upozornění Vypnete-li příjem časového signálu DCF-77 (MSF-60), pak se nebudou hodiny meteorologické stanice pokoušet tento signál zachytit do té doby, dokud příjem tohoto časového signálu znovu nezapnete (viz následující odstavec). Při vypnutém příjmu tohoto signálu nebude na displeji meteorologické stanice zobrazen symbol síly příjmu signálu DCF-77 (MSF-60). Stiskněte na stanici tlačítko a podržte toto tlačítko stisknuté po dobu cca 2 sekundy. Opětovné zapnutí příjmu rádiového časového signálu DCF-77 (MSF-60) Stiskněte na stanici tlačítko a podržte toto tlačítko stisknuté po dobu cca 2 sekundy. 1. Vzdálenost meteorologické stanice od zdrojů rušení, jako jsou monitory počítačů nebo televizní přijímače, by měla být alespoň 1,5 až 2 metry. 9 10

6 Ruční nastavení času, data a dalších parametrů 1. Stiskněte na stanici tlačítko MODE a podržte toto tlačítko stisknuté cca 2 sekundy. Tím přepnete meteorologickou stanici do režimu jejího nastavení. 2. Nyní můžete provést následující nastavení 1. Volba 2. časového pásma (jeho posunutí ± 23 hodin) Pokud si vezmete tuto meteorologickou stanici s sebou na dovolenou do země, kde neplatí středoevropský čas, pak můžete na ní nastavit jiné časové pásmo, které platí pro příslušnou zemi v rozsahu ± 23 hodin. 2. Zobrazení času ve 12-hodinovém * nebo ve 24-hodinovém formátu 3. Nastavení správného času v hodinách 4. Nastavení správného času v minutách 5. Zadání roku 6. Zadání formátu zobrazení data den v měsíci a měsíc v roce nebo měsíc v roce a den v měsíci 7. Zadání měsíce v roce 8. Zadání dne v měsíci 9. Zadání jazyka informací zobrazovaných na displeji hodin (zkratky dne v týdnu) E (angličtina), D (němčina), F (francouzština), I (italština), S (španělština) Grafická předpověď počasí Tato grafická předpověď počasí platí pro následujících 12 až 24 hodin v okruhu 30 až 50 km od místa použití meteorologické stanice s přesností cca 75 %. Jasno Polojasno Zataženo (oblačno) Déšť nebo dešťové přeháňky 3. Tato nastavení (zadání) provedete postupným tisknutím tlačítka (například zvýšení času) nebo postupným tisknutím tlačítka (například snížení času). Podržíte-li tato tlačítka déle stisknutá, urychlíte tím zadání času nebo data. 4. Každé provedené nastavení (zadání) potvrďte krátkým stisknutím tlačítka MODE. Tímto způsobem (krátkým stisknutím tlačítka MODE ) můžete jednotlivá nastavení (zadání), která nebudete chtít změnit, přeskočit. Poznámka Nestisknete-li při provádění nastavování meteorologické stanice žádné z výše uvedených tlačítek během 1 minuty, dojde k automatickému vypnutí režimu ručního nastavení meteorologické stanice a na jejím displeji se objeví opět normální zobrazení času. * 12-hodinový formát = britský a americký způsob zobrazování času s následujícími zkratkami PM (post meridiem) = po poledni = čas odpoledne (od 1200 do 2400 hodin), AM (ante meridiem) = před polednem = čas dopoledne (od 0000 do 1200 hodin). Protože tento způsob zobrazovaní není u nás ve Střední Evropě obvyklý, nedoporučujeme Vám provést nastavení zobrazení času v tomto formátu. Změna zobrazení na displeji meteorologické stanice Postupným tisknutím tlačítka MODE můžete zvolit následující zobrazení na displeji stanice Zobrazení času včetně sekund Zobrazení času včetně zkratky dne v týdnu Volba jednotky měření teploty Pokud budete chtít zobrazovat naměřené hodnoty pokojové a venkovní teploty vzduchu místo ve stupních Celsia ( C) ve stupních Fahrenheita ( C) n ebo naopak, stiskněte na zadní straně meteorologické stanice tlačítko C / F. Sněžení Čištění a údržba stanice a venkovního senzoru (bezpečnostní předpisy) Zabraňte při používání meteorologické stanice a venkovního senzoru extrémním výkyvům teplot, silným vibracím a nárazům, neboť by to mohlo vést k poškození obou přístrojů nebo k nesprávným naměřeným hodnotám teploty nebo relativní vlhkosti vzduchu. K čištění displeje meteorologické stanice a pouzder obou přístrojů používejte jen měkký, mírně navlhčený hadřík. Nepoužívejte k čištění přístrojů žádné prostředky na drhnutí (sodu, písek) nebo chemická rozpouštědla (ředidla barev a laků), neboť by tyto čistící prostředky mohly poškodit displej a pouzdra přístrojů. Nenamáčejte přístroje do vody nebo do jiných kapalin. Slabé (vybité) baterie okamžitě vyměňte, abyste zabránili jejich vytečení a poškození přístrojů. Při výměně baterií používejte jen doporučené typy. Opravy přístrojů nechte provádět pouze odborníkům. Přístroje přineste ke svému prodejci a nechte je odborně přezkoušet. Otevření pouzder přístrojů nebo neodborné zacházení s těmito přístroji znamenají zánik záruky. Z bezpečnostních důvodů a z důvodů registrace (CE) nesmějí být na přístrojích prováděny žádné změny v jejich vnitřním zapojení. Tato meteorologická stanice a její příslušenství nejsou žádné dětské hračky a nepatří do rukou malých dětí! Nenechávejte meteorologickou stanici a její příslušenství v dosahu malých dětí! 11 12

7 Technické údaje Rozsah měření teploty pokojová teplota venkovní teplota Frekvence rádiového přenosu Dosah rádiového přenosu Napájení stanice venkovní senzor Rozměry (d x š x v) stanice venkovní senzor Hmotnost stanice venkovní senzor - 5 C až + 50 C s rozlišením 0,1 C (23 F až 122 F) - 30 C až + 70 C s rozlišením 0,1 C (- 22 F až 158 F) 433 MHz 30 m 2 knoflíkové baterie 3 V CR baterie 1,5 V velikosti AA 142 x 10 x 125 mm 64 x 25 x 98 mm 150 g (bez baterií) 80 g (bez baterie) Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o. Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny! Copyright Conrad Electronic Česká republika, s. r. o. KU/04/
