Meteorologická stanice TH 117. Obj. č.: Zobrazení na displeji. Rozsah dodávky. Účel použití

Transkript

1 Zobrazení na displeji Meteorologická stanice TH 117 Obj. č.: Vážený zákazníku, děkujeme Vám za Vaši důvěru a za nákup meteorologické stanice TH 117. Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod k obsluze. Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst! Rozsah dodávky Meteorologická stanice Venkovní senzor Nástěnný držák pro venkovní senzor Návod k obsluze Účel použití Meteorologická stanice slouží pro zobrazení různých naměřených hodnot, jako např. vnitřní a venkovní teploty, vnitřní a venkovní vlhkosti vzduchu, atmosférického tlaku a jeho vývoje. Z vývoje atmosférického tlaku navíc stanice vypočítává předpověď počasí na nejbližších 12 až 24 h. Údaje o teplotě, které jsou naměřena venkovním senzorem, jsou bezdrátově přenášena na stanici. Čas a datum je řízený automaticky radiovým signálem DCF. Nicméně například v případě problémů s příjmem signálu, můžete datum i čas nastavit ručně. Seznam všech vlastností a charakteristik přístroje najdete níže v části Vlastnosti a funkce. 1 Symbol DST (= Daylight Saving Time) pro zobrazení letního času 2 Symbol DCF označuje časový údaj vycházející z cesiových atomových hodin. 3 Čas 4 Symbol rádiového vysílače, který se objeví poté, co stanice zachytí signál DCF. 5 Symbol = aktivuje se, když je zapnuta funkce alarmu. 6 Označení dne v týdnu a časové zóny 7 Datum 8 Vlhkost vzduch uvnitř místnosti 9 Symboly "HI AL" a "LO AL" = upozornění pro vnitřní teplotu a vlhkost vzduchu 10 Teplota uvnitř místnosti 11 Jednotky pro měření vnitřní teploty (lze přepínat mezi C/ F) 12 Symbol = naznačuje zapnutou funkci upozornění pro teplotu a vlhkost 13 Symbol " " pro příjem signálu venkovního senzoru 14 Symbol "MIN" a "MAX" - objevuje se při zobrazení minimální a maximální hodnoty 15 Režim zobrazení "TEMP" (venkovní teplota) a "DEW POINT" (teplota rosného bodu). 16 Venkovní vlhkost 17 Zobrazení "HI AL" a "LO AL" = funkce upozornění pro venkovní teplotu a vlhkost vzduchu. 18 Jednotky pro měření venkovní teploty (lze přepínat mezi C/ F). 19 Venkovní teplota 20 Symbol = při zapnuté funkci upozornění na teplotu a vlhkost vzduchu. 21 Grafické symboly předpovědi počasí 22 Šipky naznačující změnu počasí 23 Symbol "HI AL" = funkce upozornění na tlak vzduchu 24 Přepínání tlaku vzduchu ("rel" = relativní a "abs" = absolutní) 25 Symbol "LO AL" = funkce upozornění na tlak vzduchu 26 Sloupcový graf pro zobrazení vývoje tlaku vzduchu za posledních 24 hodin 27 Tlak vzduchu 28 Jednotky pro měření tlaku vzduchu (hpa, InHg) 29 Symbol = Zapnuta funkce upozornění na tlak vzduchu

2 Vlastnosti a funkce a) Meteorologická stanice Napájení 3 bateriemi AA Zobrazení DCF času a data, možné i manuální nastavení Nastavitelný formát časového zobrazení 12, nebo 24 hodin Možnost nastavení časové zóny (-12 až +24 hodin) Funkce budíku s režimem opakovaného zvonění Zobrazení vnitřní teploty a vlhkosti vzduchu Zobrazení venkovní teploty a vlhkosti vzduchu Zobrazení teploty ve stupních Celsia ( C) nebo Fah renheita ( F) Zobrazení atmosférického tlaku (absolutního a relativního) Grafické znázornění vývoje atmosférického tlaku vzduchu za posledních 24 hodin Paměť pro max. a min. hodnoty Signál upozornění při překročení nastavených hodnot teploty, vlhkosti nebo tlaku vzduchu Symboly předpovědi počasí pro nejbližších 12 až 24 hodin (kalkulace přes záznam křivky tlaku vzduchu) Stolní stojánek nebo montáž na zeď Osvětlení displeje LED Použití v suchých, uzavřených místnostech b) Venkovní senzor Napájení 2 bateriemi AAA Zobrazení venkovní teploty a vlhkosti vzduchu na zabudovaném displeji z tekutých krystalů Bezdrátový radiový přenos naměřených údajů na meteorologickou stanici Použití ve venkovních prostorech Lze je upevnit na zeď pomocí přiloženého držáku Uvedení do provozu a) Vložení baterií do venkovního senzoru Uvolněte šroubek, který upevňuje kryt schránky pro baterie na zadní straně venkovního senzoru, a schránku otevřete. Vložte 2 baterie typu AAA do schránky pro baterie a dávejte pozor na dodržení jejich správné polarity (plus/+ a minus/-). Víko schránky pro baterie opět uzavřete. b) Vložení baterií do meteorologické stanice Otevřete schránku pro baterie na zadní straně meteorologické stanice a vložte do ní 3 baterie typu AA při dodržení správné polarity (plus/+ a minus/-). Schránku pro baterie opět uzavřete. Na displeji meteorologické stanice se krátce zobrazí všechny prvky a na chvilku se aktivuje osvětlení displeje. Poté začne stanice vyhledávat signál venkovního senzoru a na displeji se zobrazí symbol. Vyhledávání signálu venkovního senzoru potrvá asi 3 minuty. V průběhu vyhledávání stanicí ani senzorem nehýbejte a nemačkejte žádné tlačítka. Po ukončení vyhledávání senzoru se meteorologická stanice pokusí zachytit časový signál DCF a v levé horní části displeje se zobrazí symbol. Vyhledání časového signálu DCF a jeho zpracování může trvat až 10 minut. V průběhu této doby se stanicí nehýbejte a nemačkejte žádné tlačítka. Pokud v průběhu 1 minuty nezachytí stanice žádný signál DCF, vyhledávání se přeruší a automaticky se spustí opět po 2 hodinách. Když chcete spustit vyhledávání signálu DCF ručně, odstraňte z meteorologické stanice baterie, počkejte asi 10 sekund a baterie opět vložte do přístroje. c) Montáž venkovního senzoru Namontujte přiložený držák venkovního senzoru pomocí šroubků a eventuálně i hmoždinek na svislou stěnu. Při vrtaní a šroubování dávejte pozor, abyste nepoškodili žádné vodiče a kabely uvnitř stěny. Abyste byli schopni přečíst si údaje na zabudovaném displeji venkovního senzoru, doporučujeme upevnit tento senzor na nalevo, nebo napravo od okna. Místo pro upevnění venkovního senzoru vyberte tak, aby na něj nedopadalo přímé sluneční záření, protože jinak nebude měření teploty správné. To samé platí, pokud se na senzor dostane déšť nebo sníh. Zastrčte venkovní senzor do držáku, kde zaklapne. d) Umístění nebo montáž meteorologické stanice Meteorologickou stanici můžete pomocí otvorů na zadní straně upevnit háčkem, hřebíkem nebo šroubkem na zeď. Stanici lze také pomocí vytahovacího stojánku postavit na rovný, pevný a dostatečně velký povrch. Pokud pokládáte stanici na cenný nábytek, použijte vhodnou podložku, abyste zabránili poškrábání nábytku. Radiový signál DCF-77 DCF-77 je rozhlasový vysílač zakódovaných časových znaků, který je šířen v pásmu dlouhých vln (77,5 khz) a jehož dosah je cca km. Tento vysílač, který j e umístěn v Mainflingenu poblíž Frankfurtu nad Mohanem, šíří a kóduje časový signál DCF-77 z césiových atomových hodin z Fyzikálně-technického institutu v Braunschweigu. Odchylka tohoto času činí méně než 1 sekundu za 1 milion let. Tento rádiový časový signál automaticky zohledňuje astronomicky podmíněné opravy času (letní a normální neboli zimní čas), přestupné roky a změny data. Pokud se Vaše meteostanice bude nacházet v dosahu příjmu z tohoto vysílače, pak začne tento časový signál přijímat, provede jeho dekódování a bude po celý rok zobrazovat přesný čas, a to nezávisle na letním nebo na normálním (zimním) čase. Zkratka DCF znamená následující: D (Deutschland = Německo), C (označení pásma dlouhých vln) a F (frankfurtský region). Příjem tohoto rádiového časového signálu DCF-77 je závislý na zeměpisných a stavebních podmínkách. V normálních podmínkách lze tento signál zachytit bez problému až do vzdálenosti km od vysílače ve Frankfurtu nad Mohanem (za ideálních podmínek až do vzdálenosti km od tohoto vysílače). V noci mívají atmosférické poruchy obvykle nižší intenzitu a příjem tohoto signálu je možný téměř na všech místech. Stačí jediný příjem během dne (i v noci), aby meteostanice udržela nastavený čas s odchylkou menší než 1 sekunda.

3 V normálních podmínkách (v bezpečné vzdálenosti od zdrojů rušení, jako jsou např. televizní přijímače, monitory počítačů) trvá zachycení časového signálu několik minut. Pokud by meteostanice tento signál nezachytila (nebo bude-li příjem rušený), pak je třeba, abyste provedli kontrolu podle následujících bodů: 1) Přemístěte se s meteostanicí na jiné místo a pokuste se o nové zachycení signálu DCF-77. 2) Vzdálenost meteostanice od zdrojů rušení, jako jsou monitory počítačů nebo televizní přijímače, by měla být při příjmu tohoto signálu alespoň 1,5 až 2 metry. Nedávejte meteostanici při příjmu časového signálu do blízkosti kovových dveří, okenních rámů nebo jiných kovových konstrukcí či předmětů (pračky, sušičky, chladničky atd.). 3) V prostorách ze železobetonových konstrukcí (sklepy, výškové domy atd.) je příjem signálu DCF-77 podle podmínek slabší. V externích případech podržte meteostanici poblíž okna a/nebo jí otočte zadní nebo přední stranou směrem k vysílači ve Frankfurtu nad Mohanem. Spuštění nového pokusu o příjem signálu DCF Pokud po 10 minutách nevidíte na displeji meteorologické stanice žádný aktuální čas, vyberte ze stanice baterie, počkejte asi 10 sekund a baterie opět vložte do přístroje. Vyhledání časového signálu DCF a jeho zpracování může trvat až 10 minut. V průběhu této doby se stanicí nehýbejte a nemačkejte žádné tlačítka. Obsluha meteorologické stanice a) Zobrazení venkovní teploty a teploty rosného bodu Krátce stiskněte tlačítko "SET" a rozbliká se venkovní teplota. Pomocí tlačítka "+" nebo "MIN/MAX" si můžete vybrat mezi: "TEMP" Venkovní teplota "DEW POINT" Teplota rosného bodu Rosný bod je teplota, pod kterou dochází ke kondenzaci vodní páry ve vzduchu a na předmětech se vytváří rosa. Stiskněte krátce tlačítko "SET" pro volbu zobrazení tlaku vzduchu, (viz níže). Pro opuštění menu výběru stiskněte buď krátce tlačítko "SNOOZE/LIGHT" v horní části stanice, nebo aspoň 10 sekund nemačkejte žádné tlačítko. b) Zobrazení relativního a absolutního tlaku vzduchu Stiskněte krátce tlačítko "SET" a rozbliká se údaj o venkovní teplotě (viz výše). Stiskněte opět krátce tlačítko "SET" a aktivuje se zobrazení tlaku vzduchu. Pomocí tlačítek "+" nebo "MIN/MAX" si můžete vybrat: "rel" relativní vlhkost vzduchu "abs" absolutní vlhkost vzduchu Absolutní tlak vzduchu je aktuálně naměřený tlak, který závisí na nadmořské výšce Vašeho bydliště. Relativní tlak vzduchu je tlak přepočten na úroveň hladiny moře, aby se dosáhlo porovnatelných údajů. Údaje, které běžně dostáváte např. online, se vždy udávají jako relativní tlak vzduchu. Pro zobrazení správných údajů lze v režimu nastavení relativní tlak vzduchu opravovat (viz níže). Pro opuštění menu výběru stiskněte buď krátce tlačítko "SNOOZE/LIGHT" v horní části stanice, nebo tlačítko "SET", nebo aspoň 10 sekund nemačkejte žádné tlačítko. c) Aktivace režimu nastavení V režimu nastavení lze provádět různá základní nastavení. Například zde také můžete ručně zadat čas a datum, pokud nelze přijímat signál DCF. K dispozici jsou následující funkce: Nastavení časové zóny Výběr 12 a 24 hodinového časového formátu Ruční nastavení času (hodiny a minuty) Ruční nastavení data (rok/měsíc/den) Volba jednotek měření teploty ( C, F) Kalibrace vlhkosti uvnitř místnosti Kalibrace venkovní vlhkosti Volba jednotek měření tlaku vzduchu ("hpa", nebo "inhg") Kalibrace tlaku vzduchu Nastavení kroků měření tlaku vzduchu pro předpověď počasí (výchozí nastavení 2 hpa) Nastavení úrovně tlaku vzduchu pro zobrazení symbolu pro bouřku "Storm" (výchozí nastavení 4 hpa) Do režimu nastavení vstoupíte zmáčknutím tlačítka "SET" po dobu 2 sekund. Meteorologická stanice vydá zvukový signál. Krátkým stlačením tlačítka "SET" se dostanete do dalšího příslušného nastavení. Pomocí tlačítka "+" nebo "MIN/MAX" měníte nastavenou hodnotu. Přidržením příslušného tlačítka dosáhnete rychlý posun upravovaných hodnot. Pro opuštění menu nastavení stlačte buď krátce tlačítko "SNOOZE/LIGHT", nebo počkejte a aspoň 10 sekund nemačkejte žádné tlačítko. Postupujte následovně: 2 sekundy podržte stisknuté tlačítko "SET". V horní řádce displeje se rozbliká údaj o časové zóně. Pomocí tlačítka "+" nebo "MIN/MAX" upravte časovou zónu v rozsahu +12 až -12 hodin. Stiskněte krátce tlačítko "SET" a v levé horní části displeje se rozbliká "24H", nebo "12H". Pomocí tlačítka "+" nebo "MIN/MAX" zvolte zobrazení 12 hod., nebo 24 hod. časového formátu. V 12 hod. formátu se nalevo od časového údaje zobrazí označení "PM" pro druhou půlku dne. Po krátkém stisknutí tlačítka "SET" se rozbliká časový údaj pro nastavení hodin. Tlačítky "+" nebo "MIN/MAX" nastavte požadovanou hodinu. Při změně časového údaje hodin a minut nebo při změně data (rok/měsíc/den) zmizí z displeje symbol vysílače pro příjem signálu DCF. Ruční nastavení času a data bude automaticky přepsáno při dalším úspěšném příjmu správného signálu DCF! V takovém případě se na displeji znovu zobrazí symbol. Stiskněte krátce tlačítko "SET" a rozbliká se údaj pro nastavení minut. Pomocí tlačítka "+" nebo "MIN/MAX" nastavte minuty. Stiskněte krátce tlačítko "SET" a rozbliká se údaj pro nastavení roku. Tlačítky "+" nebo "MIN/MAX" nastavte požadovaný rok. Stiskněte krátce tlačítko "SET" a rozbliká se údaj pro nastavení měsíce. Tlačítky "+" nebo "MIN/MAX" nastavte požadovaný měsíc. Stiskněte krátce tlačítko "SET" a rozbliká se údaj pro nastavení data. Tlačítky "+" nebo "MIN/MAX nastavte požadované datum. Stiskněte krátce tlačítko "SET" a rozbliká se údaj pro nastavení jednotek vnitřní a venkovní teploty. Tlačítky "+" nebo "MIN/MAX" nastavte požadovanou jednotku. C = stupně Celsia F = stpně Fahrenheita Stiskněte krátce tlačítko "SET" a rozbliká se údaj vnitřní vlhkosti vzduchu. Pokud máte k dispozici nějaké přesnější zařízení pro měření vlhkosti vzduchu, můžete hodnotu, která je zobrazována na displeji meteorologické stanice opravit tlačítky "+" nebo "MIN/MAX". Nastavte na stanici stejnou hodnotu, jakou ukazuje Vaše měřící zařízení. Krátkým zmáčknutím tlačítka "ALM" můžete v případě potřeby zobrazit nekalibrovanou hodnotu. Stlačte opět tlačítko "ALM" pro návrat k nastavení tlaku vzduchu.

4 Stiskněte krátce tlačítko "SET" a rozbliká se údaj pro nastavení venkovní vlhkosti vzduchu. Postupujte podobně, jak je popsáno výše pro kalibraci vnitřní vlhkosti vzduchu. Stiskněte krátce tlačítko "SET" a rozbliká se údaj pro nastavení jednotek tlaku vzduchu. Tlačítky "+" nebo "MIN/MAX" nastavte požadovanou jednotku. "hpa" "inhg" = Hektopascal = palec rtuťového sloupce Stiskněte krátce tlačítko "SET" a rozbliká se údaj tlaku vzduchu. Tlačítky "+" nebo "MIN/MAX" nastavte relativní tlak vzduchu. Pokud jste si zvolili zobrazení absolutního tlaku vzduchu, jak je popsáno výše, tak se meteorologická stanice při tomto nastavení automaticky přepne na relativní tlak vzduchu (na displeji se vlevo od údaje tlaku vzduchu zobrazí symbol "rel"). Údaj o aktuálním tlaku vzduchu v místě Vašeho bydliště můžete získat např. z online zdrojů. Obvykle bude postačující nastavit tak tlak vzduchu, který se udává pro nejbližší větší město, protože v rozsahu 50 km nedochází v tlaku k významným rozdílům. Krátce stiskněte tlačítko "SET" a na displeji se rozbliká údaj pro rozsah kroku pro stanovení předpovědi počasí, který je přednastavený na "2 hpa". V oblastech, ve kterých dochází k větším výkyvům tlaku vzduchu, můžete nastavit i vyšší hodnotu. Obvykle však není potřebné přednastavenou hodnotu měnit. Tlačítky "+" nebo "MIN/MAX" nastavte rozsah tohoto kroku (2...4 hpa). Například, když zde nastavíte hodnotu 4 hpa, musí se tlak vzduchu zvýšit, nebo snížit o 4 hpa, aby meteorologická stanice vyhodnotila tuhle změnu, jako změnu ve vývoji počasí a aby se aktualizoval grafický symbol předpovědi počasí. Krátce stiskněte tlačítko "SET" a na displeji se rozbliká údaj pro rozsah kroku pro stanovení předpovědi bouřky, který je přednastavený na "4 hpa". Pokud v průběhu 3 hodin poklesne tlak vzduchu o více, než 4 hpa, zobrazí se na displeji symol bouřky. V oblastech, ve kterých dochází k větším výkyvům tlaku vzduchu, můžete nastavit i vyšší hodnotu. Tlačítky "+" nebo "MIN/MAX" nastavte rozsah tohoto kroku (3...9 hpa). Pro ukončení režimu nastavení stiskněte nyní krátce tlačítko "SET" a meteorologická stanice se vrátí do běžného zobrazení. d) Nastavení buzení a funkcí varování Pokud naměřené hodnoty překročí nebo poklesnou pod stanovenou hodnotu, může meteorologická stanice vydat zvuk varování. Rovněž lze nastavit i čas buzení. K dispozici jsou následující nastavení: Režim "HI AL" (= High-Alarm - zvuk varování při překročení nastavené hodnoty) Nastavení času buzení (hodiny a minuty) Vlhkost uvnitř místnosti Teplota uvnitř místnosti Venkovní vlhkost Venkovní teplota Venkovní teplota rosného bodu Tlak vzduchu Režim "LO AL" (= Low-Alarm - varování při poklesu naměřených dat pod stanovenou hodnotu) Nastavení času buzení (hodiny a minuty) Vlhkost uvnitř místnosti Teplota uvnitř místnosti Venkovní vlhkost Venkovní teplota Venkovní teplota rosného bodu Tlak vzduchu Postupujte následovně: Nejdříve opakovaně stiskněte tlačítko "ALM" a zvolte, jestli chcete změnit nastavení pro režim překročení hodnot "HI AL", nebo pro režim poklesu pod danou hodnotu "LO AL". - Jedno krátké stisknutí tlačítka "ALM" -> Měníte nastavení pro režim "HI AL" (Zvuk varovní při překročení zadané hodnoty). V pravé horní části displeje se zobrazí symbol "HI AL". - 2 krátká stisknutí tlačítka "ALM" -> Měníte nastavení pro režim "LO AL" (Zvuk varovní při poklesu naměřené hodnoty pod danou hodnotu). V pravé horní části displeje se zobrazí symbol "LO AL". - 3 krátká stisknutí tlačítka "ALM" -> Zrušení a návrat do běžného zobrazení. Pokaždé, když je nějaké varování aktivní, zobrazuje se v příslušné části displeje symbol Opakovaně stiskněte tlačítko "SET", dokud nezačne blikat hodnota, jejíž nastavení chcete měnit. Tlačítky "+" nebo "MIN/MAX" nastavte hodnotu. Pro rychlý posun hodnot podržte stisknuté příslušné tlačítko. Varování vypnete nebo zapnete, když krátce stisknete tlačítko "ALM", pokud daná hodnota bliká. Pokud je varování zapnuto, objeví se v příslušné části displeje symbol. To samé platí pro funkci buzení a symbol se objeví vlevo od časového údaje. Krátkým stisknutím tlačítka "SET" přejděte na další nastavení a postupujte, jak je popsáno výše. Po nastavení poslední hodnoty opustíte režim nastavení stisknutím tlačítka "SET". Když chcete předčasně opustit režim nastavení, stiskněte krátce tlačítko "SNOOZE/LIGHT", nebo počkejte a po dobu 10 sekund netiskněte žádné tlačítko. Příklad: Nastavení času buzení, zapnutí a vypnutí funkce budíku 1x krátce stiskněte tlačítko "ALM" a v pravé horní části displeje se zobrazí "HI AL". Stiskněte krátce tlačítko "SET" a začne blikat údaj pro nastavení hodin budíku. Tlačítky "+" nebo "MIN/MAX" nastavte hodinu (pro rychlejší posun podržte příslušné tlačítko stlačené). Po opětovném stisknutí tlačítka "SET" se rozbliká údaj pro nastavení minut buzení. Nastavte jej tlačítky "+" nebo "MIN/MAX". (pro rychlejší posun opět podržte příslušné tlačítko stlačené). Pokud bliká údaj pro nastavení hodin, nebo minut buzení, můžete krátkým stisknutím tlačítka "ALM" funkci budíku zapnout (vlevo od časového údaje se zobrazí symbol ) nebo vypnout (symbol se ztratí). Jak je popsáno výše, existují 3 způsoby, jak opustit režim nastavení: - Opakovaným stisknutím tlačítka "SET", až se dostanete na běžné zobrazení displeje - Krátkým stisknutím tlačítka "SNOOZE/LIGHT" - Počkat 10 sekund a netisknout žádné tlačítko. Příklad: Zapnutí zvukového varování, pokud vlhkost uvnitř místnosti klesne pod 30% Stiskněte krátce tlačítko "ALM" a v prvé horní části displeje se zobrazí "HI AL". Stiskněte opět krátce tlačítko "ALM" v prvé horní části displeje se zobrazí "LO AL". Když chcete, aby se při překročení Vámi nastavené hodnoty ozval varovný signál, musíte použít režim varování "HI AL". Když chcete, aby se při poklesu měřené hodnoty pod Vámi určenou úroveň ozval varovný signál, musíte použít režim budíku "LO AL" (jedná se o případ, který je použitý v našem příkladě). Stiskněte krátce opakovaně tlačítko "SET", dokud se na displeji nerozbliká hodnota pro vnitřní vlhkost vzduchu. Tlačítky "+" nebo "MIN/MAX" nastavte hodnotu 30% (pro rychlejší posun podržte stisknuté příslušné tlačítko). Když hodnota bliká, můžete krátkým stisknutím tlačítka "ALM" varování zapnout (na displeji meteorologické stanice napravo od časového údaje v části venkovního senzoru se zobrazí symbol ), nebo vypnout (symbol se ztratí). Jak je popsáno výše, existují 3 způsoby, jak opustit režim nastavení: - Opakovaným stisknutím tlačítka "SET", až se dostanete na běžné zobrazení displeje - Krátkým stisknutím tlačítka "SNOOZE/LIGHT" - Počkat 10 sekund a netiskněte žádné tlačítko.

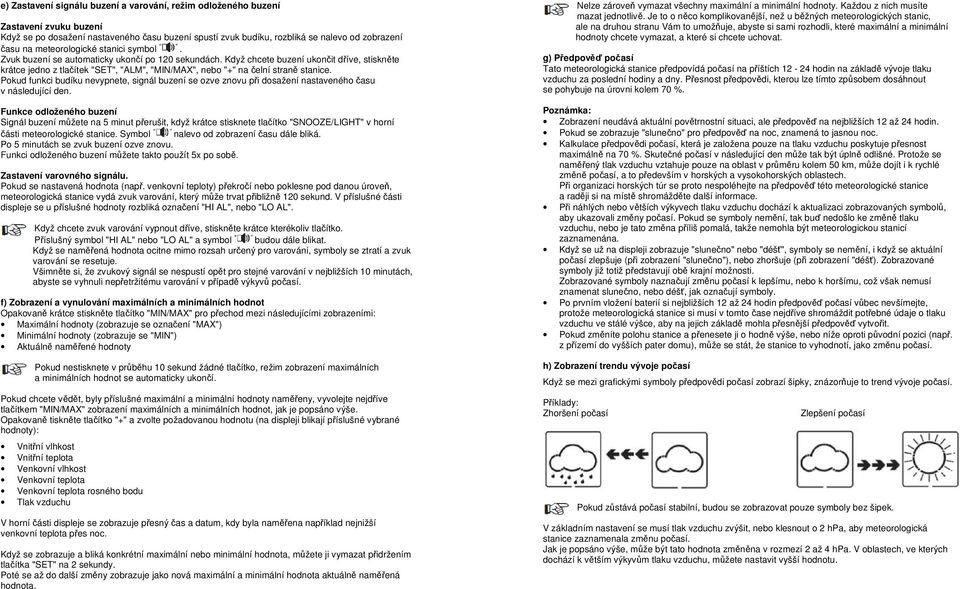

5 e) Zastavení signálu buzení a varování, režim odloženého buzení Zastavení zvuku buzení Když se po dosažení nastaveného času buzení spustí zvuk budíku, rozbliká se nalevo od zobrazení času na meteorologické stanici symbol. Zvuk buzení se automaticky ukončí po 120 sekundách. Když chcete buzení ukončit dříve, stiskněte krátce jedno z tlačítek "SET", "ALM", "MIN/MAX", nebo "+" na čelní straně stanice. Pokud funkci budíku nevypnete, signál buzení se ozve znovu při dosažení nastaveného času v následující den. Funkce odloženého buzení Signál buzení můžete na 5 minut přerušit, když krátce stisknete tlačítko "SNOOZE/LIGHT" v horní části meteorologické stanice. Symbol nalevo od zobrazení času dále bliká. Po 5 minutách se zvuk buzení ozve znovu. Funkci odloženého buzení můžete takto použít 5x po sobě. Zastavení varovného signálu. Pokud se nastavená hodnota (např. venkovní teploty) překročí nebo poklesne pod danou úroveň, meteorologická stanice vydá zvuk varování, který může trvat přibližně 120 sekund. V příslušné části displeje se u příslušné hodnoty rozbliká označení "HI AL", nebo "LO AL". Když chcete zvuk varování vypnout dříve, stiskněte krátce kterékoliv tlačítko. Příslušný symbol "HI AL" nebo "LO AL" a symbol budou dále blikat. Když se naměřená hodnota ocitne mimo rozsah určený pro varování, symboly se ztratí a zvuk varování se resetuje. Všimněte si, že zvukový signál se nespustí opět pro stejné varování v nejbližších 10 minutách, abyste se vyhnuli nepřetržitému varování v případě výkyvů počasí. f) Zobrazení a vynulování maximálních a minimálních hodnot Opakovaně krátce stiskněte tlačítko "MIN/MAX" pro přechod mezi následujícími zobrazeními: Maximální hodnoty (zobrazuje se označení "MAX") Minimální hodnoty (zobrazuje se "MIN") Aktuálně naměřené hodnoty Pokud nestisknete v průběhu 10 sekund žádné tlačítko, režim zobrazení maximálních a minimálních hodnot se automaticky ukončí. Pokud chcete vědět, byly příslušné maximální a minimální hodnoty naměřeny, vyvolejte nejdříve tlačítkem "MIN/MAX" zobrazení maximálních a minimálních hodnot, jak je popsáno výše. Opakovaně tiskněte tlačítko "+" a zvolte požadovanou hodnotu (na displeji blikají příslušné vybrané hodnoty): Vnitřní vlhkost Vnitřní teplota Venkovní vlhkost Venkovní teplota Venkovní teplota rosného bodu Tlak vzduchu V horní části displeje se zobrazuje přesný čas a datum, kdy byla naměřena například nejnižší venkovní teplota přes noc. Když se zobrazuje a bliká konkrétní maximální nebo minimální hodnota, můžete ji vymazat přidržením tlačítka "SET" na 2 sekundy. Poté se až do další změny zobrazuje jako nová maximální a minimální hodnota aktuálně naměřená hodnota. Nelze zároveň vymazat všechny maximální a minimální hodnoty. Každou z nich musíte mazat jednotlivě. Je to o něco komplikovanější, než u běžných meteorologických stanic, ale na druhou stranu Vám to umožňuje, abyste si sami rozhodli, které maximální a minimální hodnoty chcete vymazat, a které si chcete uchovat. g) Předpověď počasí Tato meteorologická stanice předpovídá počasí na příštích hodin na základě vývoje tlaku vzduchu za poslední hodiny a dny. Přesnost předpovědi, kterou lze tímto způsobem dosáhnout se pohybuje na úrovni kolem 70 %. Poznámka: Zobrazení neudává aktuální povětrnostní situaci, ale předpověď na nejbližších 12 až 24 hodin. Pokud se zobrazuje "slunečno" pro předpověď na noc, znamená to jasnou noc. Kalkulace předpovědi počasí, která je založena pouze na tlaku vzduchu poskytuje přesnost maximálně na 70 %. Skutečné počasí v následující den může tak být úplně odlišné. Protože se naměřený tlak vzduchu vztahuje pouze na oblast v průměru kolem 50 km, může dojít i k rychlé změně počasí, a to především v horských a vysokohorských oblastech. Při organizaci horských túr se proto nespoléhejte na předpověď této meteorologické stanice a raději si na místě shromážděte další informace. Při náhlých nebo větších výkyvech tlaku vzduchu dochází k aktualizaci zobrazovaných symbolů, aby ukazovali změny počasí. Pokud se symboly nemění, tak buď nedošlo ke změně tlaku vzduchu, nebo je tato změna příliš pomalá, takže nemohla být meteorologickou stanicí zaznamenána. Když se už na displeji zobrazuje "slunečno" nebo "déšť", symboly se nemění, i když se aktuální počasí zlepšuje (při zobrazení "slunečno"), nebo zhoršuje (při zobrazení "déšť). Zobrazované symboly již totiž představují obě krajní možnosti. Zobrazované symboly naznačují změnu počasí k lepšímu, nebo k horšímu, což však nemusí znamenat slunečno, nebo déšť, jak označují symboly. Po prvním vložení baterií si nejbližších 12 až 24 hodin předpověď počasí vůbec nevšímejte, protože meteorologická stanice si musí v tomto čase nejdříve shromáždit potřebné údaje o tlaku vzduchu ve stálé výšce, aby na jejich základě mohla přesnější předpověď vytvořit. Pokud změníte polohu stanice a přenesete ji o hodně výše, nebo níže oproti původní pozici (např. z přízemí do vyšších pater domu), může se stát, že stanice to vyhodnotí, jako změnu počasí. h) Zobrazení trendu vývoje počasí Když se mezi grafickými symboly předpovědi počasí zobrazí šipky, znázorňuje to trend vývoje počasí. Příklady: Zhoršení počasí Zlepšení počasí Pokud zůstává počasí stabilní, budou se zobrazovat pouze symboly bez šipek. V základním nastavení se musí tlak vzduchu zvýšit, nebo klesnout o 2 hpa, aby meteorologická stanice zaznamenala změnu počasí. Jak je popsáno výše, může být tato hodnota změněna v rozmezí 2 až 4 hpa. V oblastech, ve kterých dochází k větším výkyvům tlaku vzduchu, můžete nastavit vyšší hodnotu.

6 i) Varovní před bouřkou Pokud tlak vzduchu klesne v průběhu 3 hodin o stanovenou hodnotu, zobrazí se na meteorologické stanici symbol bouřky. V základním nastavení meteorologické stanice musí tlak vzduchu klesnout o 4 hpa. Jak je popsáno výše, může být tato hodnota změněna v rozmezí 3 až 9 hpa. V oblastech, ve kterých dochází k větším výkyvům tlaku vzduchu, nebo například k rozdílům tlaku vzduchu, můžete nastavit vyšší hodnotu. j) Sloupcový graf vývoje tlaku vzduchu Ve spodní části LCD displeje meteorologické stanice se na sloupcovém grafu znázorňuje trend vývoje tlaku vzduchu za posledních 24 hodin v podobě grafu. Po vložení baterií do meteorologické stanice nejsou příštích 24 hodin k dispozici žádné naměřené hodnoty a všechny sloupce grafu mají proto stejnou výšku. k) Zapnutí osvětlení displeje Pro zapnutí osvětlení displeje stiskněte krátce tlačítko "SNOOZE/LIGHT". Osvětlení se po několika sekundách automaticky vypíná. Výměna baterií a) Meteorologická stanice Baterie je nutné vyměnit, když je kontrast displeje slabý nebo když se při aktivaci osvětlení zobrazení téměř ztrácí. Při výměně baterií se všechny údaje o měření vymažou. Pro výměnu baterií viz výše "Vložení baterií do meteorologické stanice". b) Venkovní senzor Protože venkovní senzor pracuje s bezpečnostním kódem, (který umožňuje jeho paralelní napojení na několik meteorologických stanic stejného druhu), postupujte následovně: Vyjměte z venkovního senzoru staré baterie a vložte nové. Vyjměte baterie z meteorologické stanice. Počkejte 10 sekund, dokud displej stanice úplně nezhasne. Vložte opět baterie do meteorologické stanice. Všechna data v meteorologické stanici budou ztracena a musí se znovu nastavit. Pokud baterie ze stanice nevyjmete a znovu nevložíte, stanice nebude schopna najít signál venkovního senzoru, protože senzor dostal po výměně baterií nový bezpečnostní kód. Řešení problémů Tento výrobek splňuje nejnáročnější podmínky, které jsou kladeny na současné elektronické produkty, ale i přesto může dojít k potížím. V této části naleznete možná řešení různých potíží, které by se mohly během používání přístroje objevit: Baterie venkovního senzoru jsou příliš slabé, nebo vybité úplně. Zkuste vyměnit baterie ve venkovním senzoru. Bezpečnostní kód venkovního senzoru a stanice se neshodují. Vyjměte baterie ze stanice a z venkovního senzoru a postupujte podle výše uvedeného návodu ("Výměna baterií"). Velmi nízké venkovní teploty (méně, než -20 C) snižují výkonnost baterií a obzvláště akumulátorů. To může mít za následek, že venkovní senzor nebude pracovat správně, nebo že se sníží dosah signálu. Jiný vysílač na té samé nebo blízké frekvenci se plete s radiovým signálem venkovního senzoru. Mohlo by být užitečné zmenšit vzdálenost mezi stanicí a venkovním senzorem, nebo je umístit na jiné místo. Stanice nepřijímá signál DCF Stanice je příliš blízko jiných elektronických přístrojů a zařízení, nebo elektrického vedení a kovových předmětů. Překážky nebo stínící materiály (metalizovaná izolační skla oken, železobetonové zdi apod.), stejně jako umístění meteorologické stanice v suterénu domu brání dobrému přenosu signálu. Příjem DCF signálu je nejlepší přes noc, když není tolik zdrojů možného rušení (např. televizory a počítače jsou vypnuty). Jednoduše počkejte do následujícího dne a stanice by měla zobrazovat DCF čas a datum. Dosah signálu Za optimálních okolností je dosah radiového signálu mezi venkovním senzorem až stanicí 100 m. Nicméně tato hodnota dosahu signálu odpovídá tzv. přímé viditelnosti bez rušivých překážek. Ve skutečnosti však takovéto ideální umístění (tj. stanice i venkovní senzor jsou na rovině nebo na louce bez stromů, domů apod.) prakticky neexistuje. V běžných podmínkách je stanice umístěna v domě a venkovní senzor na okraji okna. Vzhledem k různým vlivům na radiové vysílání není bohužel možné garantovat žádný konkrétní dosah. V rodinném domě je však obvykle možný bezproblémový provoz. Když meteorologická stanice nepřijímá z venkovního senzoru žádná data (i když jsou vložené nové baterie), snižte vzdálenost mezi venkovním senzorem a stanicí a změňte místo instalace. Dosah signálu může být někdy podstatně omezen: zdí, železobetonovým stropem metalizovanými izolačními skly, hliníkovými okny apod. vozidly stromy, křovinami, skálami blízkostí kovových a vodivých předmětů (např. tepelných zdrojů) blízkostí lidského těla široko pásmovým rušením tj. např. v rezidenčních oblastech (mobilní telefony, radiem ovládané sluchátka, reproduktory a jiná radiem ovládaná zařízení) blízkostí elektrických motorů, transformátorů, síťových adaptérů blízkostí zásuvek elektrického proudu a napájecích kabelů blízkostí nevhodně stíněných počítačů a jiných elektrických přístrojů Stanice nepřijímá signál z venkovního senzoru Vzdálenost mezi stanicí a venkovním senzorem je příliš veliká. Změňte umístění stanice nebo senzoru. Překážky nebo stínící materiály (metalizovaná izolační skla oken, železobetonové zdi apod.) brání přenosu signálu. Stanice je příliš blízko jiných elektronických přístrojů a zařízení, jako jsou TV nebo počítače. Změňte umístění meteorologické stanice, nebo venkovního senzoru.

7 Bezpečnostní předpisy, údržba a čištění Z bezpečnostních důvodů a z důvodů registrace (CE) neprovádějte žádné zásahy do meteostanice. Případné opravy svěřte odbornému servisu. Nevystavujte tento výrobek přílišné vlhkosti, nenamáčejte jej do vody, nevystavujte jej vibracím, otřesům a přímému slunečnímu záření. Tento výrobek a jeho příslušenství nejsou žádné dětské hračky a nepatří k do rukou malých dětí! Nenechávejte volně ležet obalový materiál. Fólie z umělých hmot představují veliké nebezpečí pro děti, neboť by je mohly děti spolknout. Meteostanice nevyžaduje žádnou údržbu. K čištění pouzdra používejte pouze měkký, mírně vodou navlhčený hadřík. Nepoužívejte žádné prostředky na drhnutí nebo chemická rozpouštědla (ředidla barev a laků), neboť by tyto prostředky mohly poškodit displej a pouzdro meteostanice. Manipulace s bateriemi a akumulátory Recyklace Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu nenajdete potřebné informace, spojte se s naší technickou poradnou nebo požádejte o radu kvalifikovaného odborníka. Nenechávejte baterie (akumulátory) volně ležet. Hrozí nebezpečí, že by je mohly spolknout děti nebo domácí zvířata! V případě spolknutí baterií vyhledejte okamžitě lékaře! Baterie (akumulátory) nepatří do rukou malých dětí! Vyteklé nebo jinak poškozené baterie mohou způsobit poleptání pokožky. V takovémto případě použijte vhodné ochranné rukavice! Dejte pozor nato, že baterie nesmějí být zkratovány, odhazovány do ohně nebo nabíjeny! V takovýchto případech hrozí nebezpečí exploze! Nabíjet můžete pouze akumulátory. Vybité baterie (již nepoužitelné akumulátory) jsou zvláštním odpadem a nepatří do domovního odpadu a musí být s nimi zacházeno tak, aby nedocházelo k poškození životního prostředí! K těmto účelům (k jejich likvidaci) slouží speciální sběrné nádoby v prodejnách s elektrospotřebiči nebo ve sběrných surovinách! Šetřete životní prostředí! Tehnické údaje a) Meteorologická stanice Napájení 3 AA baterie Životnost baterií asi 1 rok Rozsah měření teploty vzduchu 0 C až +60 C Rozlišení 0,1 C Přesnost ±1 C Rozsah měření vlhkosti vzduchu 1% až 99% relativní vlhkosti Rozlišení 1% Přesnost ±1 C Rozměry 100 x 186 x 31 mm (Š x V x H) Hmotnost 251 g (bez baterií) b) Venkovní senzor Napájení 2 AAA baterie Životnost baterií asi 1 rok Vysílací frekvence 433 MHz Dosah vysílání až do 100 m (ve volném prostranství, viz výše) Vysílací interval Každých 48 sekund Stupeň ochrany IPX4 Rozsah měření teploty -40 C až +65 C Rozlišení 0,1 C Přesnost ±1 C Rozsah měření vlhkosti vzduchu 20% až 95% relativní vlhkosti Rozlišení 1% Přesnost ± 5% Rozsah měření tlaku vzduchu hpa Rozlišení 0,1 hpa Přesnost ± 1,5 hpa Rozměry 61 x 84 x 22 mm (Š x V x H, bez držáku) Hmotnost 62 g (s držákem a s bateriemi) Záruka Na meteorologickou stanici TH 117 poskytujeme záruku 24 měsíců. Záruka se nevztahuje na škody, které vyplývají z neodborného zacházení, nehody, opotřebení, nedodržení návodu k obsluze nebo změn na výrobku, provedených třetí osobou. Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů. Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných zákonných ustanovení. Šetřete životní prostředí! Přispějte k jeho ochraně! Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o. Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny! Copyright Conrad Electronic Česká republika, s. r. o. VAL/8/2012
