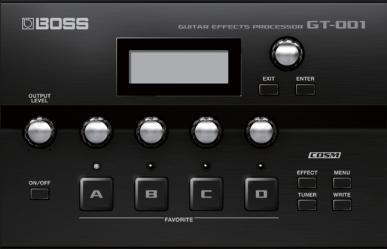

1 Uživatelský manuál Hlavní vlastnosti Nové modely COSM Amp Tyto nově přemodelované COSM zesilovače nabízejí podstatu a základ znalostí tvorby všech zvuků, které jsme během let vytvořili. Reprezentují další vývoj, který přesahuje možnosti klasického modelingu zesilovačů. Od původních, krystalicky čistých zvuků, až po extrémní high-gain zvuky vám tyto modely umožní libovolně ovládat dynamické chování zesilovače a jeho jemné detaily. Kompaktní velikost, vhodná pro práci na stole GT-001 je vybaven funkcí USB audio převodníku (str. 11). Zvuk můžete snadno nahrát, když jednotku zapojíte do počítače. Do GT-001 můžete také zapojíte mikrofon. Jednoduchá práce s počítačem, pomocí speciálního software GT-001 můžete ovládat, editovat zvuky a spravovat patche ve speciálním software. Můžete si také stáhnout širokou paletu patchů ze serveru BOSS TONE CENTRAL, což je naše stránka pro stahování patchů. Nástroj se automaticky vypne po předem zadané době od poslední akce při hraní, nebo tlačítky a kontrolery na panelu (Auto Off). Pokud nechcete, aby se nástroj vypínal automaticky, vypněte parametr Auto Off (str. 13). Nastavení, které jste upravili, bude po vypnutí ztraceno. Jestliže potřebujete uchovat aktuální nastavení, musíte je nejprve uložit. Za/vypněte znovu nástroj (str. 2). Uživatelský manuál (tento dokument) Přečtěte si nejdříve. Vysvětluje základy, které potřebujete vědět k používání GT-001. Podrobné informace o tom, jak pracovat s GT-001, najdete v PDF souboru Parameter Guide. PDF manuál (můžete jej stáhnout z webu) Parameter Guide Informace o práci s GT-001 a všech parametrech jsou popsány v tomto manuálu. Parameter Guide zobrazíte v ve speciálním software. Výpis zvuků Toto je výpis zvuků ve výbavě GT-001. MIDI implementace Detailní informace o MIDI zprávách. Jak získáte PDF manuál V prohlížeči zadejte následující URL. Jako název produktu zvolte GT-001. Dříve než přistoupíte k práci se zařízením, důkladně si přečtěte sekce BEZPEČNÉ POUŽITÍ PŘÍSTROJE, DŮLEŽITÉ POZNÁMKY a Uživatelský manuál (od str. 15). Tyto sekce podávají důležité informace o správném zacházení s přístrojem. Pokud si chcete být jisti, že máte přehled o správném použití všech částí a funkcí tohoto přístroje, měli byste si přečíst tento manuál celý. Manuál by měl být dobře uložen a po ruce pro snadné nahlédnutí. Copyright 2014 BOSS CORPORATION Veškerá práva jsou vyhrazena. Žádné části této příručky nesmějí být reprodukovány v jakékoliv podobě bez písemného svolení BOSS CORPORATION.

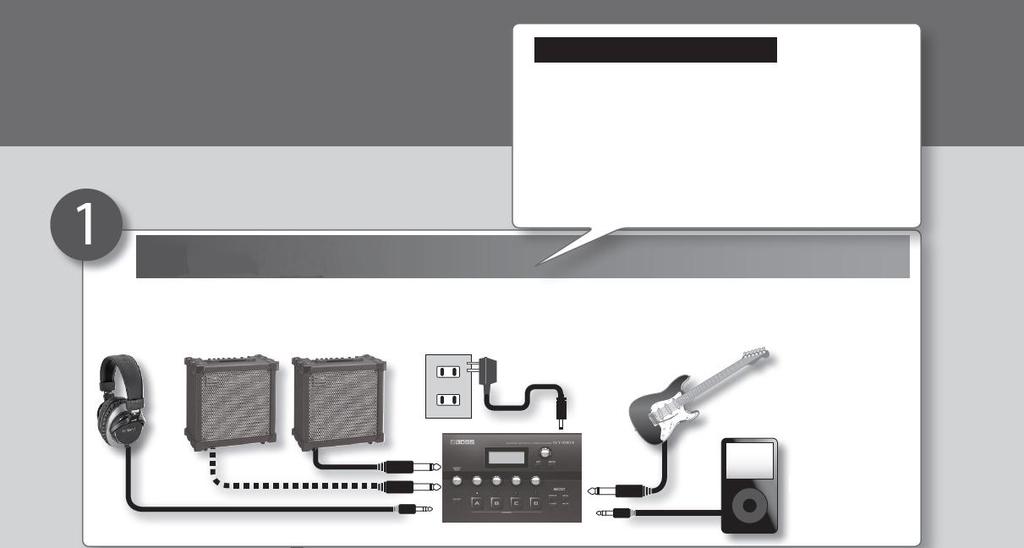

2 1 Začínáme Upozornění před zapojením Abyste předešli poškození nebo selhání zařízení, stáhněte vždy hlasitost a vypněte všechna zařízení ještě před provedením zapojení. Pokud jsou použity kabely s rezistorem, může být úroveň hlasitosti přístroje připojeného na vstup (AUX IN) snížena. Pokud se tak stane, použijte kabely, které neobsahují rezistory. Zapojte zařízení PHONES jack OUTPUT jacky * Zavěšením kabelu AC adaptéru do pojistky na spodní straně GT-001, zabráníte nechtěnému odpojení při manipulaci. DC IN jack GUITAR IN Jack AUX IN jack Audio přehrávač zapojte přes stereo mini jack Zapnutí přístroje Zapněte vypínač [ON/OFF]. Zapněte zapojený kytarový zesilovač. Je-li zapojen do počítače, AC adaptér není nutný, jelikož napájení probíhá z počítače (str. 11). Po správném provedení všech připojení se ujistěte, že zapínáte zařízení ve správném pořadí a to nejprve GT- 001 a až poté připojený systém. Zapínání v nesprávném pořadí může způsobit nefunkčnost nebo poruchu. Při vypínání nejprve vypněte připojený systém a až poté GT-001. Toto zařízení je vybaveno ochranným okruhem. Proto zabere po zapnutí přístroje určitou dobu (několik sekund), než začne pracovat normálně. Než za/vypnete přístroj, ověřte, že máte sníženou hlasitost. Dokonce i když je hlasitost na minimu, můžete slyšet při za/vypnutí přístroje nějaký zvuk. Je to běžné a není důvod k obavám. [OUTPUT LEVEL] knob ON/OFF vypínač Nastavení hlasitosti Nastavte hlasitost knobem [OUTPUT LEVEL]. * Hlasitost audio přehrávače, zapojeného do jacku AUX IN nastavíte jeho vlastním kontrolerem Volume. Vhodná funkce ladičky Stiskněte tlačítko [TUNER]. Zahrajte na prázdnou strunu a nalaďte ji tak, aby svítil středový indikátor na obrazovce. [EXIT] tlačítko [TUNER] tlačítko Skončíte-li ladění, stiskněte tlačítko [EXIT]. 2

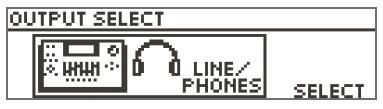

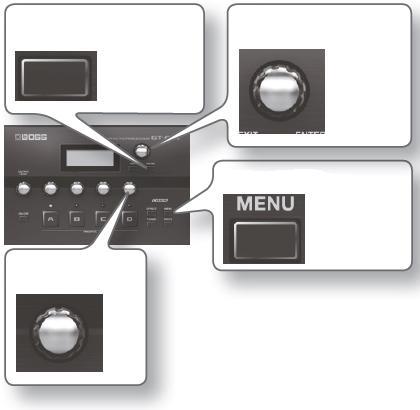

3 Začínáme 4 Určete typ zesilovače, který jste připojili Abyste dosáhli optimálního zvuku, měli byste specifikovat typ zesilovače, který jste připojili ke GT-001. Věnujte tomu chvíli. Stiskněte tlačítko [MENU]. SYSTEM zvolte knobem Value a stiskněte tlačítko [ENTER]. OUTPUT zvolte knobem Value a stiskněte tlačítko [ENTER]. [ENTER] tlačítko Value knob [MENU] tlačítko Knob [4] Zvolte typ zesilovače knobem [4]. Hodnota JC-120 SMALL AMP COMBO AMP Vysvětlení Zvolte toto nastavení, je-li GT-001 zapojen do kytarového vstupu zesilovače Roland JC-120. Zvolte, když jste zapojeni do kytarového komba. Toto nastavení zvolte, jestliže je GT-001 zapojen do kytarového vstupu komba (tedy jednoho zařízení, které obsahuje zesilovač i reproduktor), jiného než je JC-120. Pro některé kytarové zesilovače může nastavení JC-120 znamenat lepší výsledky. STACK AMP Toto nastavení zvolte, jestliže je GT-001 zapojen do kytarového vstupu zesilovače stackového typu (tedy takového, kde jsou zesilovač a reprobox oddělené). JC-120 RETURN Zvolte toto nastavení, jestliže je GT-001 zapojen do jacku RETURN na JC-120. COMBO RETURN STACK RETURN Zvolte toto nastavení, jestliže je GT-001 zapojen do jacku RETURN komba. Toto nastavení zvolte, jestliže je GT-001 zapojen do kytarového zesilovače stackového typu. Měli byste zvolit také nastavení STACK RETURN, pokud používáte výkonný, kytarový zesilovač společně s reproboxem. LINE/PHONES Toto nastavení zvolte, používáte-li sluchátka, nebo pokud je GT-001 zapojen do klávesového zesilovače, mixu nebo digitálního rekordéru. Několikrát stiskněte [EXIT]. MEMO Parametr SP TYPE je platný pouze tehdy, je-li nastavení Output Select na LINE/PHONES. Detaily o parametru SP TYPE najdete v manuálu Parameter guide (PDF). Když používáte sluchátka, nebudete schopni dosáhnout zvuku, který je typický pro kytarový zesilovač, dokud nezapnete předzesilovač. Doporučujeme zapnout předzesilovač pokaždé, když používáte sluchátka. Chcete-li zapnout PREAMP, jako např. v proceduře 1 u "4 Editace: Editace efektů" (str. 7), zvolte [EFFECT]" Pr A nebo Pr B a stiskněte knob Value. Blíže o nastavení PREAMP, viz Parameter Guide (PDF). 3

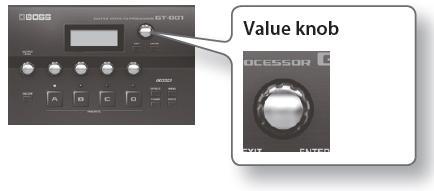

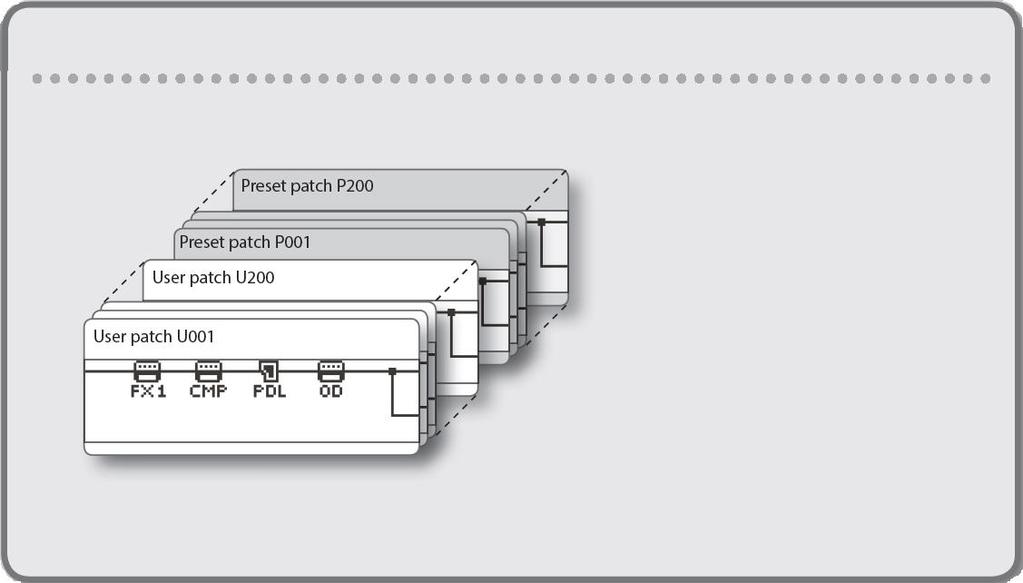

4 2 Hraní Nyní máte hotové přípravy a můžete začít hrát na GT-001. Co je to patch? GT-001 obsahuje řadu efektů. Kombinací těchto efektů a jejich nastavení vzniká tzv. patch. GT-001 má v paměti připraveno 200 (počínaje U001) user patchů, které lze přepsat, a 200 presetových patchů (počínaje P001), které přepsat nelze. Výběr patche Knobem Value procházíte patche. MEMO Pokud nejste na obrazovce Play (str. 5), není možné přepínat patche. Stiskem tlačítka [EXIT] se vrátíte na obrazovku Play a poté můžete přepínat patche. Čtyři z oblíbených patchů můžete přiřadit tlačítkům [A] [D], a rovnou je vyvolat. Vyberte patch a podržte jedno z tlačítek několik sekund, tím jej přiřadíte tomuto tlačítku. Zobrazení čísla patche Na displeji vidíte číslo aktuálně zvoleného patche a jméno patche. Vysvětlující texty v tomto manuálu zahrnují zobrazení toho, co je obvykle vidět na displeji. Ovšem je možné že zakoupený kus může obsahovat novější, pokročilejší verzi systému (např. s novějšími zvuky), takže to, co vidíte na displeji, nemusí bezvýhradně souhlasit s manuálem. 4

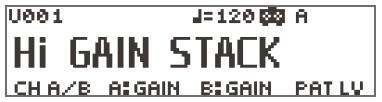

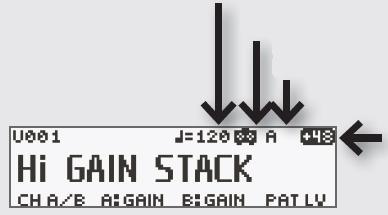

5 Hraní Zvolte patch podle kategorie Jste-li na obrazovce Play, stiskněte knob Value. Zobrazí se kategorie patchů. Knobem Value zvolte kategorii patche a stiskněte tlačítko [ENTER]. Tím se vyvolá první patch ve zvolené kategorii a vrátíte se na obrazovku Play. Obrazovka Play Obrazovka, která se objeví po zapnutí přístroje, se nazývá Play. Ikony na displeji MASTER BPM OUTPUT nastavení PREAMP kanál Číslo patche Phantomové napájení on/off Ikona Vysvětlení Zobrazení MASTER BPM. Toto je zobrazeno, když je OUTPUT nastaveno na cokoliv jiného, než LINE/PHONES. Toto je zobrazeno, když je OUTPUT nastaveno na LINE/PHONES. Je-li režim DIVIDER nastaven na Single, bude zvolen kanál předzesilovače A. Je-li režim DIVIDER nastaven na Single, bude zvolen kanál předzesilovače B. Toto je zobrazeno, je-li režim DIVIDER na Dual. Ikona je zvýrazněna, je-li SOLO SW zapnuto. Toto je zobrazeno, je-li phantomové napájení aktivní (str. 13). * Podrobnosti o MASTER BPM, SOLO SW, OUTPUT a DIVIDER, viz Parameter Guide (PDF). 5

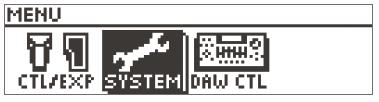

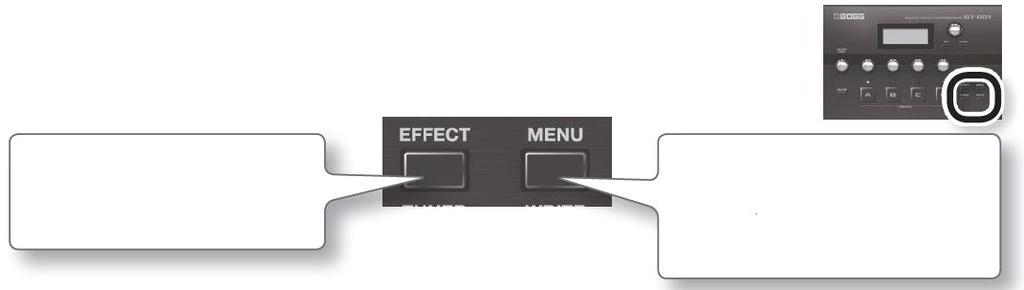

6 Editace: Základní Operace Editace GT-001 je mimořádně jednoduchá. Věnujte chvíli osvojení základních operací. 1 Zvolte, co budete editovat Stiskněte jedno z následujících tlačítek. EFFECT Zde můžete editovat parametry každého efektu. MENU Umožňuje přístup k nastavení výstupu, nebo nastavení požadovaných funkcí externích pedálů. 2 Zvolte položku Níže uvedená procedura je příkladem, když stisknete tlačítko [MENU]. Knobem Value posouváte kurzor a zvolíte položku. [ENTER] tlačítko Value knob Stiskněte tlačítko [ENTER]. Vyberte položku knobem Value. Stiskněte tlačítko [ENTER]. Zobrazí se nastavení zvolené položky. 3 Editujte hodnoty Zobrazenou hodnotu upravíte knoby [1] [4]. Několikrát stiskněte [EXIT]. Budete vráceni na obrazovku Play. V tomto manuálu je pořadí operací dáno následujícím způsobem. Příklad: Stiskněte tlačítko [MENU]. Knobem Value zvolte SYSTEM a stiskněte tlačítko [ENTER]. Knobem Value zvolte AUTO OFF a stiskněte tlačítko [ENTER]. Zvolte [MENU] /SYSTEM/AUTO OFF. 6

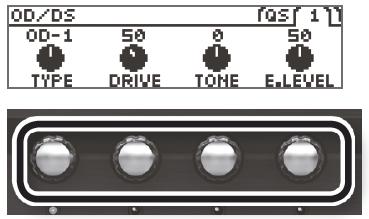

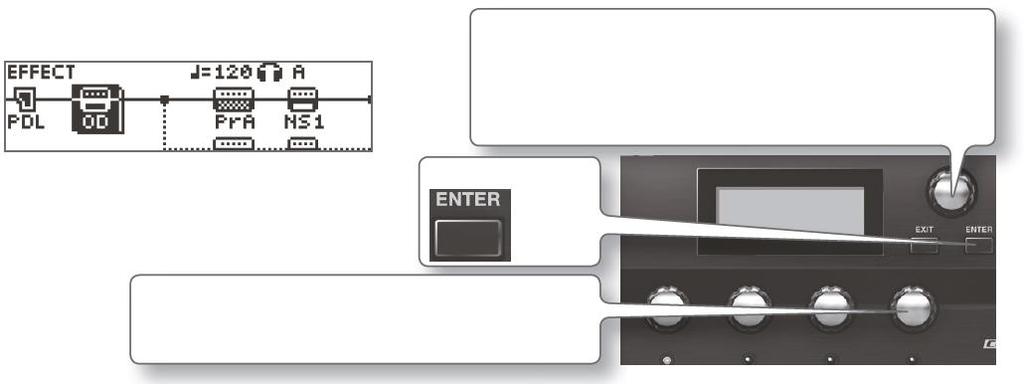

7 Editace: Editace efektů Můžete editovat parametry každého efektu v patchi. Zde vám ukážeme příklad editace zkreslení overdrive efektu. 1 Vyberte efekt, který chcete editovat Zvolte [EFFECT] OD/DS. Zvolte efekt kurzorem, pomocí knobu Value. Stiskem knobu za/vypnete efekt. Podržte knob a otočením posunete polohu efektu doleva či doprava. Stiskněte tlačítko [ENTER]. [ENTER] tlačítko 2 (Pouze je-li kurzor na FX1 nebo FX2) Knobem [4] můžete zvolit typ pro FX1 nebo FX2. 2 Editujte hodnoty Zobrazenou hodnotu upravíte knoby [1] [4]. Knobem Value se posunete na záložku stránky. Rychlá nastavení Jestliže zvolíte záložku stránky, která je označena QS, budete moci snadno vyvolat nastavení (Quick Settings), která jste pro každý efekt uložili. Detaily o uložení Quick Settings najdete v Uložení nastavení efektu (zápis Quick Settings) (str. 9). Co každý knob dělá? Funkce (parametr) každého knobu se bude lišit v závislosti na efektu. Výpis všech parametrů, viz Parameter Guide (PDF). Je-li zvoleno OD/DS Knob Operace Vysvětlení [1] TYPE Přepíná typ overdrive/zkreslení. [2] DRIVE Nastavuje míru overdrive/zkreslení. [3] TONE Nastavuje kvalitu zvuku. Vyšší hodnoty produkují ostřejší tón. [4] E. LEVEL Nastaví hlasitost, když je efekt aplikován. 3 Ukončete provedení nastavení Několikrát stiskněte [EXIT]. Vrátíte se na obrazovku Play. Pozn. Přepnutím patchů se zde provedené editace ztratí. Pokud chcete zachovat vytvořený patch, stiskněte tlačítko [WRITE] a uložte vaše editace jako uživatelský patch (str. 8). 7

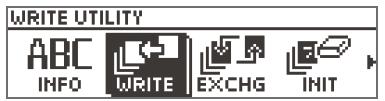

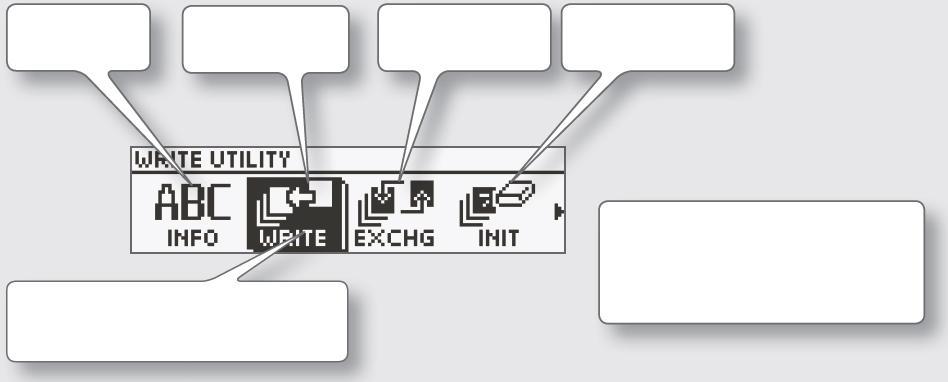

8 Editace: Uložení patche Chcete-li uložit vytvořený patch, uložte jej jako user patch, dle níže uvedeného postupu. Nechcete-li patch ukládat, bude editované nastavení ztraceno, jakmile vypnete přístroj či načtete jiný patch. 1 Přejděte do menu Write Stiskněte tlačítko [WRITE]. [WRITE] tlačítko 2 Zvolte typ funkce zápisu WRITE (PATCH WRITE) zvolte knobem Value a stiskněte tlačítko [ENTER]. [ENTER] tlačítko Value knob Typy uložení Můžete vybrat typ dat pro uložení. (Standardně bude uložen patch). Jméno Uložení Výměna Inicializace Pokud otočíte knobem Value... Změní nebo zkopíruje nastavení PREAMP mezi kanálem A a B. Knobem Value zvolíte typ dat, která budou uložena. 8

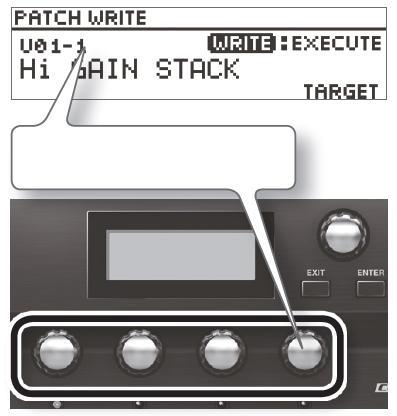

9 Editace: Uložení patche 3 Zvolte cíl zápisu Cílové místo pro uložení patche (U001 U200), vyberte knobem [4]. Pojmenování Chcete-li změnit jméno patche, vyberte z typů uložení "INFO" (str. 8), knobem Value posunete kurzor a knobem [4] změníte znak. Kontrolér Knob [1] Knob [2] Knob [3] Knob [4] Value knob Operace Zvolíte kategorii. Volí typ znaků Přepíná mezi malými/velkými znaky Mění znak Posune kurzor Zvolíte cíl zápisu 4 Uložení Stiskněte tlačítko [WRITE]. Jakmile je patch uložen, budete vráceni na obrazovku Play. [WRITE] tlačítko Uložení nastavení efektů (Quick Setting Write) Kromě uložení nastavení formou patchů, můžete také uložit nastavení jednotlivých efektů. Jelikož můžete využít uložená nastavení i u jiných patchů, díky rychlému nastavení presetu, uložte si tato nastavení efektů ještě před User Quick Settings a s jejich pomocí snadno vytvořit nové patche. Zvolte [WRITE]/OS WRITE. Zvolte efekt, obsahující požadované nastavení, knobem [1]. Cílové místo pro uložení patche (U001 U200), vyberte knobem [2]. Stiskněte tlačítko [WRITE]. Jakmile je patch uložen, budete vráceni na obrazovku Play. Efekty, které lze uložit do paměti Každý kanál PREAMP OD/DS DELAY CHORUS REVERB COMP EQ WAH PEDAL FX a PEDAL BEND DIVIDER Každý FX1/FX2 efekt ASSIGN 1 8 9

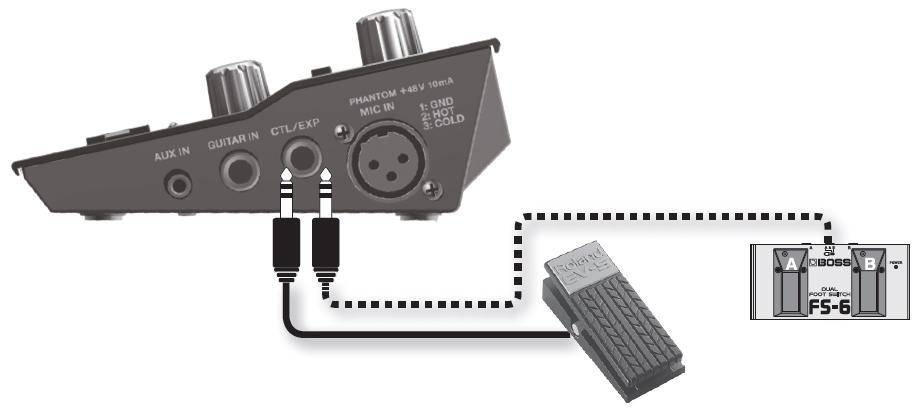

10 Editace: Nastavení externího pedálu Po zapojení expression pedálu (např. Roland EV-5: nutno dokoupit) nebo footswitche (FS-5U, FS-6: nutno dokoupit) jackem CTL/EXP na pravém panelu. Zapojení pedálu Používejte pouze doporučený expression pedál (Roland EV-5, FV-500H, FV500L, nutno dokoupit). Připojením jiných expression pedálů riskujete poškození nebo špatné fungování přístroje. Nelze najednou zapojit nožní spínač a expression pedál. Nastavení funkce pedálu Zvolte [MENU] / CTL/EXP / CTL1, CTL2 nebo EXP. Nastavení Vysvětlení [CTL1]/[CTL2] Nastavuje funkci pro ovládání pomocí footswitche (např. FS-5U nebo FS-6: nutno dokoupit). [EXP] Nastavuje funkci pro ovládání pomocí expression pedálu (např. Roland EV-5, FV-500L nebo FV-500H: nutno dokoupit). Zobrazenou hodnotu upravíte knoby [1] [4]. Blíže o přiřazení funkcí externím pedálům, viz Parameter Guide (PDF). Příklad nastavení Čísla patchů přepínáte pomocí CTL1/2 (A/B pedálů FS-6) Parametr CTL1 (B pedál) CTL2 (A pedál) Vysvětlení [1] FUNC NUMBER INC NUMBER DEC [2] MIN OFF OFF [3] MAX ON ON [4] MODE TOGGLE TOGGLE Přepne na další vyšší číslo patche, pedálem B. Přepne na další nižší číslo patche, pedálem A. * Kromě výše uvedeného nastavení, zadejte MENU / SYSTEM / PREF / CTL1 a CTL2 na SYSTEM. Přiřaďte WAH pro EXP Parametr Hodnota [1] FUNC WAH Zvolte [EFFECT] / PEDAL a zapněte PEDAL. 10

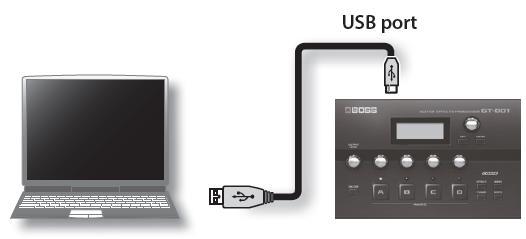

11 Zapojení do počítače Po zapojení GT-001 do počítače přes USB, můžete provádět následující. Mezi počítačem a GT-001 lze vysílat a přijímat digitální audio signály a MIDI zprávy Editace a správa patchů a zobrazení souboru Parameter Guide (PDF) v počítači, pomocí speciálního software Patche můžete stáhnout ze speciálního serveru BOSS TONE CENTRAL ( Instalace USB ovladače Před připojením k počítači musíte nainstalovat USB ovladač: USB ovladač si stáhnete z webové stránky, uvedené níže. Nainstalujte tento speciální ovladač dříve, než provedete zapojení USB. Další podrobnosti viz soubor Readme.htm, který získáte při stažení. Program, který potřebujete, a nutné kroky při instalaci USB ovladače, se liší podle nastavení počítače, takže si pečlivě přečtěte soubor Readme.htm, který získáte při stažení. Připojení k počítači Běžně dostupným USB kabelem propojte USB port počítače s USB portem GT-001. Když připojíte GT-001 k počítači USB kabelem, přístroj bude napájen počítačem. Proto není nutné zapojovat AC adaptér. Použití GT-001 jako audio převodníku Zvuk GT-001 můžete nahrávat do počítače, nebo zvuk z počítače můžete poslat na výstup z jacků OUTPUT u GT-001, popř. do jacku PHONES. Blíže o toku audio signálu po zapojení USB, a pokyny k nastavení, viz soubor Parameter Guide (PDF). Viz manuál software, který používáte, jak přepínat zdroje zvuku pro software. Nastavení speciálního software pro GT-001 Speciální software umožňuje provádět následující: Prostě si stáhněte patche ze stránky BOSS TONE CENTRAL ( Editace nastavení Patche Jména patchů Organizace patchů dle pořadí a jejich přepínání Patche a systémová nastavení můžete zálohovat, a později se k němu vrátit vrátit Zobrazte soubor Parameter Guide (PDF) v počítači Speciální software lze stáhnout na stránce BOSS TONE CENTRAL ( com/). Informace o tom, jak použít aplikaci, viz soubor Readme.htm, který najdete ve staženém archivu. 11

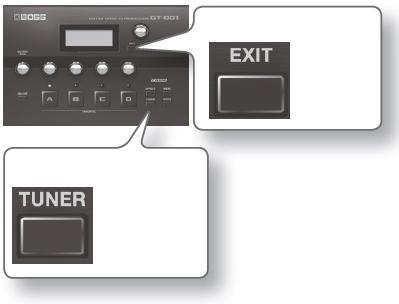

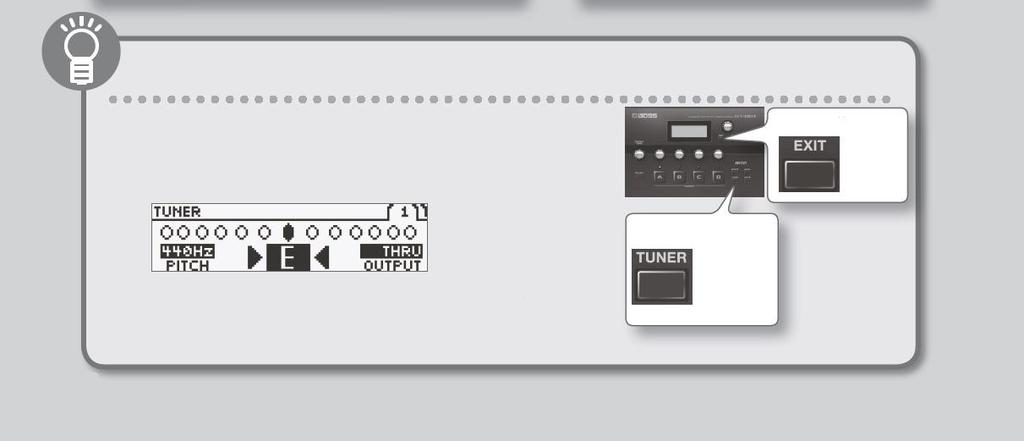

12 Ostatní užitečné funkce Použití metronomu Stiskněte tlačítko [TUNER]. Záložku posunete knobem Value a zvolte METRONOME. Nastavení Metronomu knoby [1] [4]. [EXIT] tlačítko Parametr Hodnota Vysvětlení [1] TEMPO Určuje tempo metronomu. [2] BEAT 1/1 8/1, 1/2 8/2, 1/4-8/4, 1/8-8/8 Změna rytmu (time signature). [TUNER] tlačítko [3] OFF/ON OFF, ON Za/vypíná metronom. [4] LEVEL Nastavuje hlasitost metronomu. Stiskněte tlačítko [EXIT]. Budete vráceni na obrazovku Play. Zvuk metronomu jde na výstup přes jacky OUTPUT a PHONES. Změnou TEMPO změníte také MASTER BPM. Detaily o MASTER BPM najdete v Parameter Guide (PDF). Obnovení nastavení z výroby (Factory Reset) Obnovení systémového nastavení GT-001 (System parameters) do jejich původního stavu při výrobě se nazývá Factory Reset. Nejenže můžete vrátit veškerá nastavení hodnot u efektů do stavu po výrobě GT-001, ale také můžete určit položky resetu. Jakmile spustíte Factory Reset, vaše nastavení budou ztracena. Data, která potřebujete, uložte do počítače, ve speciálním software. Zvolte [MENU]/ SYSTEM / F. RESET (FACTORY RESET) Zvolte typ nastavení, které chcete obnovit do stavu po výrobě, knoby [1] a [4]. Knob Parametr Hodnota Vysvětlení [1] [4] FROM TO SYSTEM Stručné U001 U200 Systémové parametry Nastavení User Quick Setting Stiskněte tlačítko [WRITE]. Chcete-li operaci zrušit a nespouštět, stiskněte [EXIT] Nastavení pro čísla patchů U001 U200 Chcete-li spustit Factory Reset, stiskněte tlačítko [ENTER]. Jakmile je Factory Reset kompletní, vrátíte se na obrazovku Play. 12

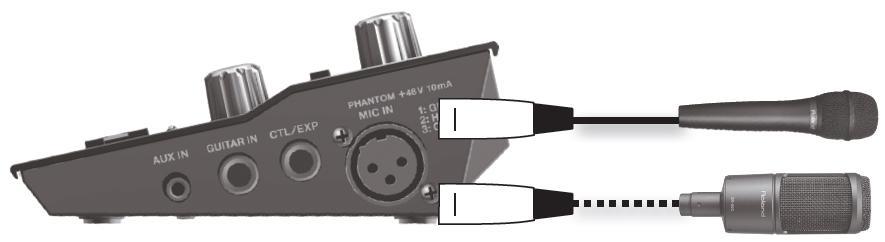

13 Ostatní užitečné funkce Zapojení mikrofonu Po zapojení mikrofonu do jacku MIC IN, na panelu pravé straně, můžete využít efekty GT-001. Dynamický mikrofon Kondenzátorový mikrofon MEMO Kondenzátorový mikrofon, který vyžaduje phantomové napájení, můžete zapojit do jacku MIC IN. Chcete-li dodávat phantomové napájení do kondenzátorového mikrofonu, postupujte dle kroků "3 Editace: Základní operace" (str. 6), výběrem [MENU]/ SYSTEM / INPUT a dále ON, knobem [4]. Jack GUITAR IN pro kytaru a jack MIC IN nelze použít současně. Jestliže zapojíte oba jacky, má jack GUITAR IN přednost. Tento nástroj je vybaven XLR typem jacků. Schéma zapojení těchto jacků je zobrazeno níže. Proveďte připojení až po kontrole schématu konektoru toho zařízení, které zamýšlíte připojit. Podle polohy mikrofonu vůči reproduktorům se může objevit houkání. To můžete napravit: Změnou nasměrování mikrofonu (mikrofonů). Přemístěním mikrofonu na větší vzdálenost od reproduktoru. Snížením úrovně hlasitosti. 2: ŽIVÝ 1: ZEM 3: NULA Nastavení jasu displeje Můžete nastavit jas displeje. Zvolte [MENU] / SYSTEM / LCD. Hodnotu nastavíte knobem [4]. Vyšší hodnota (1-16) zvýší jas. Vypnutí funkce Auto Off GT-001 se může vypínat automaticky. Napájení se vypne automaticky, pokud po dobu 10 hodin nedojde u přístroje k žádné akci. Vypínač [POWER] bliká cca 15min před vypnutím. V nastavení z výroby, je tato funkce aktivní ON (vypnutí za 10 hodin). Pokud chcete,. aby se přístroj nevypínal, nastavte zde OFF. Zvolte [MENU] /SYSTEM/AUTO OFF. Zvolte OFF knobem [1]. Několikrát stiskněte [EXIT]. 13

14 Výpis chybových zpráv Zpráva Příčina Akce MIDI BUFFER FULL! Data nelze zpracovat správně, jelikož MIDI zprávy mají příliš velký objem. Snižte velikost MIDI zpráv, vysílaných do GT-001. Snižte rychlost vysílání MIDI zařízení. USB OFFLINE! Vysílání z připojeného zařízení bylo přerušeno. Tato zpráva se také objeví, pokud se připojené zařízení odpojí, nebo vypne. Neznamená to poškození. Ověřte, zda není odpojený kabel anebo zda není zkratovaný. DATA WRITE ERROR! PREFERENCE IS SYSTEM! Zápis do paměti uživatelských dat selhal. PREFERENCE je nastaveno na SYSTEM. Přístroj je možná poškozený. Kontaktujte nejbližší Roland servisní středisko. Nastavení výběru, zda má každý patch jiné nastavení řídícího pedálu, expression pedálu, či jiných položek, nebo zda všechny patche sdílí stejné nastavení, nazýváme Preference. Jestliže je preference nastavena na SYSTEM, přiřazení patche a nastavení režimu Manual budou ignorovány. Jestliže chcete povolit nastavení patche, změňte preferenci odpovídajícího parametru na PATCH. Chcete-li nastavit Preference, zvolte [MENU]/ SYSTEM / PREF a dále PATCH, pomocí knobů[1] [4]. Hlavní specifikace BOSS GT-001: KYTAROVÝ EFEKTOVÝ PROCESOR AD Konverze DA Konverze Vzorkovac í frekvence Patche Nominální vstupní úroveň Impedance na vstupu Nominální výstupní úroveň 24-bit + AF metoda * AF metoda (Adaptive Focus metoda) Vlastní metoda vyvinutá u Roland & BOSS, která zlepšuje odstup signálu od šumu (S/N) konvertorů A/D a D/A. 24 bitů 44,1 khz 200 (user) (preset) GUITAR IN: -10 dbu MIC IN: -40 dbu AUX IN: -20 dbu GUITAR IN: 1 MΩ MIC IN: 4 kω AUX IN: 27 kω OUTPUT L/MONO, R: -10 dbu PHONES: -10 dbu OUTPUT L/MONO, R: 2 kω Výstupní impedance PHONES: 44 Ω Doporučená impedance při zatížení Displej 14 OUTPUT L/MONO, R: 10 kω nebo vyšší PHONES: 44 Ω a více Grafický LCD (132 x 32 bodů, podsvícený LCD) Konektory Zdroj napájení Spotřeba Rozměry Hmotnost Příslušenství Volitelné (nutno dokoupit) GUITAR IN jack: 1/4" typu phone MIC IN jack: XLR typ, symetrický, ph. napájení (DC 48 V, 10 ma Max) AUX IN jack: Stereo mini typu phone OUTPUT (L/Mono, R) jacky: 1/4" typu phone PHONES jack: Stereo mini typu phone CTL/EXP jack: 1/4 TRS phone typu USB COMPUTER port USB typ B DC IN jack AC adaptér, nebo přes USB port (napájení přes USB sběrnici) 240 ma 211 (Š) x 135 (H) x 58 (V) mm 8-5/16 (W) x 5-3/8 (D) x 2-5/16 (H) inches 500 g 1 lb 2 oz Manuál, Leták BEZPEČNÉ POUŽÍVÁNÍ PŘÍSTROJE, AC adaptér Dvojitý nožní spínač: FS-6 Expression Pedál: FV-500L/500H, Roland EV-5 0dBu = 0.775Vrms Vzhledem k vývoji produktu může specifikace a/nebo obsah balení doznat změn bez upozornění.

15 BEZPEČNÉ POUŽITÍ PŘÍSTROJE VAROVÁNÍ Chcete-li jednotku zcela vypnout, vytáhněte napájecí kabel ze zásuvky. Jelikož i když je vypínač ve stavu Off, jednotka není zcela oddělena od zdroje napájení. Je-li potřeba úplně napájení odpojit, vypněte přístroj a vytáhněte kabel ze zásuvky. Z toho důvodu by měla být zásuvka, do které je přístroj zapojen, snadno dostupná. Použití funkce Auto off Nástroj se automaticky vypne po předem zadané době od poslední akce při hraní, nebo tlačítky a kontrolery na panelu (Auto Off). Pokud nechcete, aby se nástroj vypínal automaticky, vypněte parametr Auto Off (str. 13). VAROVÁNÍ Používejte pouze přibalený AC adaptér a správné napětí Vždy používejte AC adaptér, přiložený výrobcem. Rovněž zajistěte, aby napětí, uvedené na přístroji, odpovídalo napětí ve vaší síti. Jiné AC adaptéry mohou mít různou polaritu, nebo být upraveny pro jiné napětí, takže jejich použití může způsobit zničení, poškození nebo zkrat. POZOR! Upozornění ohledně použití phantomového napájení Vždy vypněte fantomové napájení, pokud k přístroji připojujete jakékoliv jiné zařízení kromě kondenzátorového mikrofonu, který naopak potřebuje fantomové napájení. Riskujete poškození zařízení, pokud například dynamický mikrofon, přístroje k audio přehrávání nebo jiná zařízení, která vyžadují jiný typ napájení, omylem připojíte k fantomovému napájení. Ujistěte se, že znáte specifika každého mikrofonu, který se chystáte připojit. (Fantomové napájení tohoto přístroje: 48 V DC, 10 ma Max) DŮLEŽITÉ POKYNY Umístění Podle materiálu a teploty povrchu, na kterém přístroj stojí, jeho gumové nožky mohou změnit barvu či nechat stopy. Abyste tomu předešli, podložte nožky kouskem hadříku. V tom případě musíte zajistit, aby přístroj nesklouzl, nebo se nehýbal. Údržba Přístroj stačí otřít jemným suchým hadříkem, či látkou jemně zvlhčenou vodou. Pro odstranění zašlých nečistot použijte hadřík napuštěný jemným nebrusným prostředkem. Poté přístroj osušte jemným suchým hadříkem. Opravy a data Než přístroj pošlete na opravu, ověřte, že máte zálohovaná data; nebo si alespoň poznamenejte a napište potřebné informace. Ačkoliv děláme vše pro to, aby vaše uložená data zůstala během oprav zachována, jsou případy, jako například fyzické poškození Roland nepřijímá odpovědnost týkající se obnovení uložených dat poté, co byla ztracena. Další upozornění Jakákoliv uložená data mohou být ztracena z důvodu selhání přístroje, nesprávné operace atd. Chcete-li se chránit před nenávratnou ztrátou, snažte se uložená data pravidelně zálohovat. Roland nepřijímá odpovědnost týkající se obnovení uložených dat poté, co byla ztracena. Vyvarujte se úderů či silného tlaku na displej. Používejte pouze doporučený expression pedál (Roland EV-5, FV-500H, FV500L, nutno dokoupit). Připojením jiných expression pedálů riskujete poškození nebo špatné fungování přístroje. Při otáčení přístroje buďte opatrní, abyste chránili tlačítka a knoby před poškozením. S přístrojem jednejte opatrně, nesmí upadnout. Slot pojistky ( ) (levý panel) Licence / Ochranné známky Tento produkt obsahuje ecros integrovanou software platformu esol Co.,Ltd. ecros je obchodní známkou esol Co., Ltd. v Japonsku. ASIO je obchodní značka a software společnosti Steinberg Media Technologies GmbH. Roland, BOSS a COSM jsou samostatně registrované obchodní známky nebo ochranné známky patřící Roland Corporation v USA a/nebo jiných zemích. 15
