Ticho, prosím! Odborné semináře zaměřené na akustiku budov

Transkript

1 Ticho, prosím! Odborné semináře zaměřené na akustiku budov

2

3 Kvalita a komfort vnitřního prostředí budov divize Rigips, Ing. Ludmila Mikolášová / Lukáš Bach

4 Obsah 1. Proč se zabýváme vnitřním prostředím 2. Negativní vlivy v budovách 3. Jak řešit nežádoucí hluk 4. Čím zlepšit ovzduší 5. Reference 6. Cenové porovnání

5 1. Proč se zabýváme vnitřním prostředím

6 1. Proč se zabýváme vnitřním prostředím Proč se zabýváme vnitřním prostředím Vnitřní prostředí je nedílnou součástí našeho života Člověk tráví ve vnitřním prostředí až 90% svého času Kvalita vnitřního prostředí ovlivňuje naše smysly a přispívá i k tomu, jak se v budovách cítíme.

7 2. Negativní vlivy v budovách

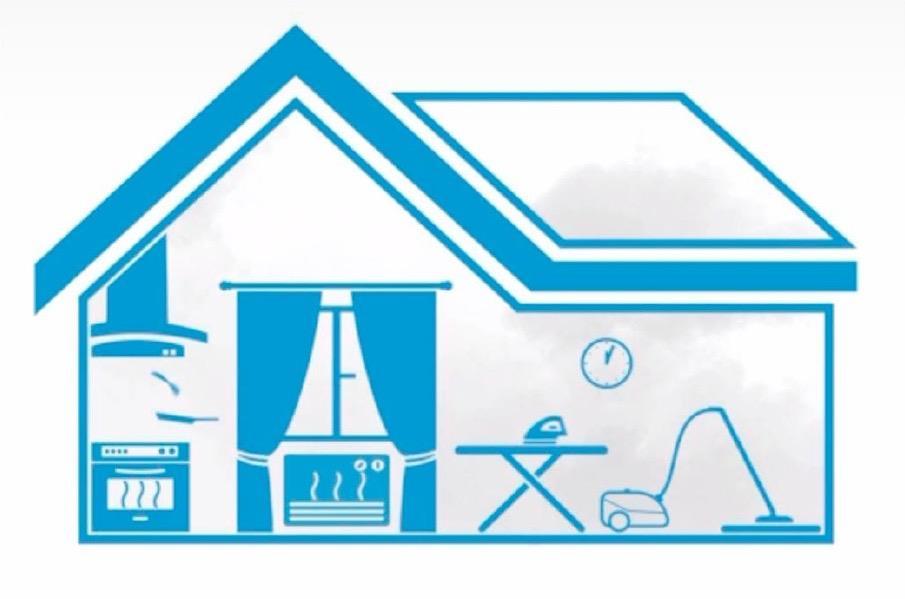

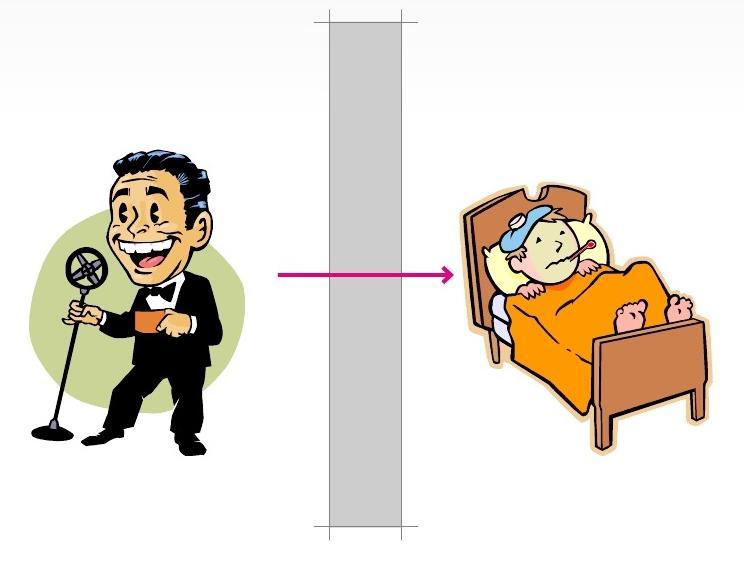

8 Negativní vlivy v budovách Hluk z okolních místností - vzduchová neprůzvučnost stěn či stropů Hluk v samotné místnosti doba dozvuku Kvalita vnitřního ovzduší koncentrace škodlivých látek Dostatečné a správné osvětlení Správné vytápění či chlazení 2. Negativní vlivy v budovách

9 3. Jak řešit nežádoucí hluk

10 3. Jak řešit nežádoucí hluk

11 3. Jak řešit nežádoucí hluk Modrá akustická deska Vzduchová a kročejová neprůzvučnost Systémy s Modrou akustickou (MA) deskou. Proč lépe fungují: deska má větší objemovou hmotnost! jádro desky má správně vyladěnou dynamickou tuhost! Vhodná je i pro protipožární konstrukce = řešení akustiky není v rozporu s řešením PO NOVĚ standardně s technologií Díky tomu je MA schopná lépe pohlcovat vibrace způsobené zvukovými vlnami!

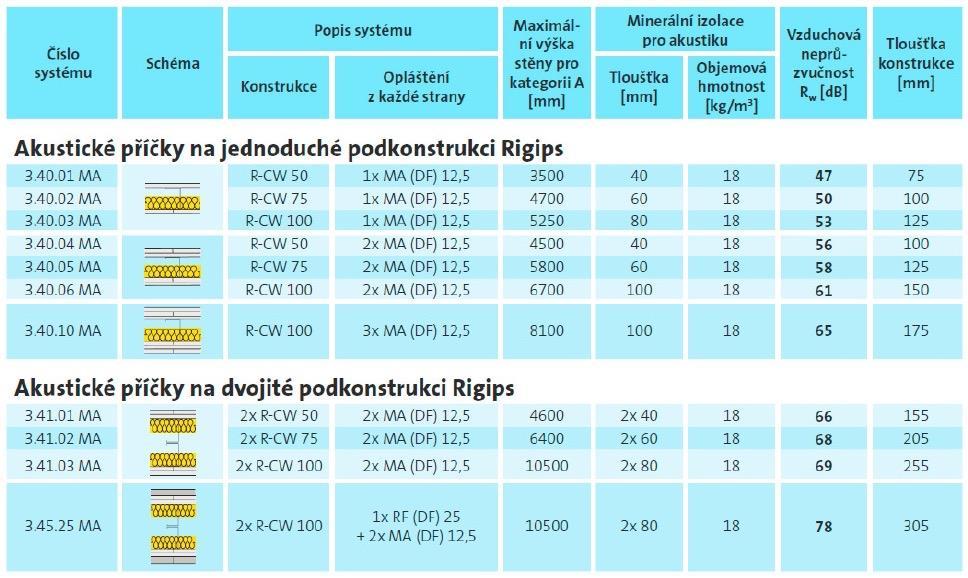

12 3. Jak řešit nežádoucí hluk Modrá akustická deska Přehled konstrukcí - příčky

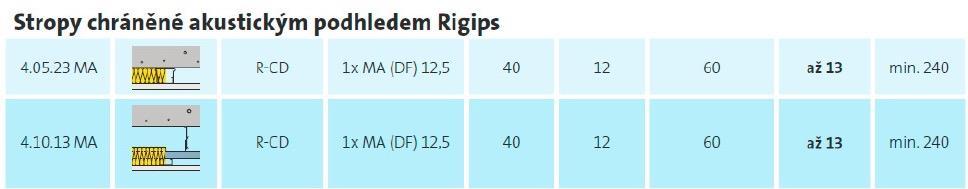

13 3. Jak řešit nežádoucí hluk Modrá akustická deska Přehled konstrukcí předsazené stěny a stropy

14 3. Jak řešit nežádoucí hluk Modrá akustická deska Přehled konstrukcí - podkroví

15 3. Jak řešit nežádoucí hluk Sádrokartonová příčka R-CW 75, opláštění 2x MA (DF) 12,5 mm, minerální izolace tl. 60 mm (celková tloušťka: 125 mm) R w = 58 db Cihlová příčka pálená děrovaná příčkovka tl. 115 mm vápenocementovou omítkou tl. 10 mm a stěrkou (celková tloušťka 135 mm) R w = 47 db Pórobetonová příčka pórobetonová příčkovka tl. 125 mm omítnutá stěrkou se štukem {celková tloušťka minimálně 135 mm) R w = 41 db

16 Příčka SDK, dvojitá podkonstrukce R-CW50mm, dvojitě opláštěná deskou MA (DF) 12,5mm tl. 150mm Rw = 66 db

17 3. Jak řešit nežádoucí hluk Modrá akustická deska

18 4. Čím zlepšit ovzduší

19 Technologie 4. Čím zlepšit ovzduší

20 4. Čím zlepšit ovzduší

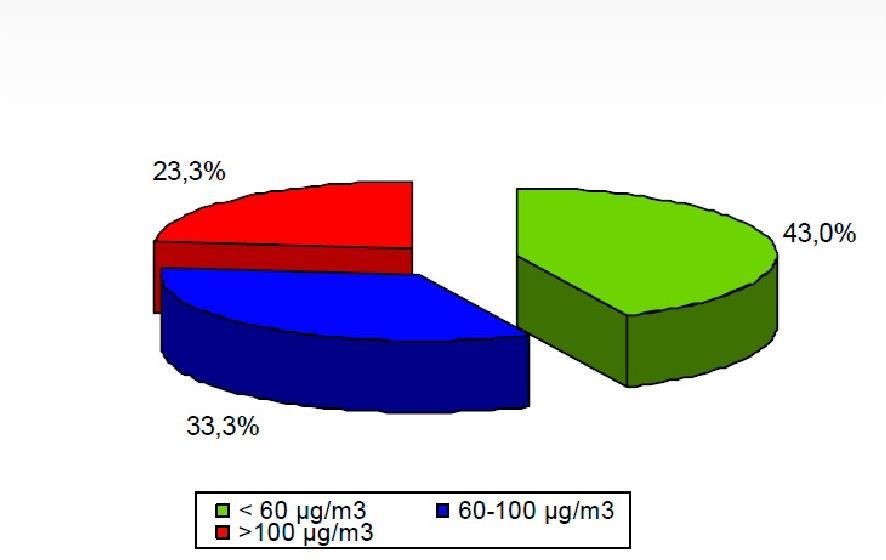

21 4. Čím zlepšit ovzduší Kvalita vnitřního ovzduší Běžné koncentrace formaldehydu: Venkovním prostředí 10 až 100 μg/m 3 Vnitřní prostředí 33 až 150 μg/m 3 Koncentrace může být vyšší v zimním období vyšší teplota, vlhkost, méně časté větrání.

22 Kvalita vnitřního ovzduší 4. Čím zlepšit ovzduší Jak snížit koncentrace formaldehydu: Větrání Omezení použití materiálů uvolňujících formaldehyd Stavební deska s technologií Activ Air

23 4. Čím zlepšit ovzduší Technologie Activ Air Activ Air Unikátní technologie pro rozklad emisí formaldehydu, který je obsažen např.: v nátěrech, nábytku, kobercích, atd. Tato patentovaná technologie dokáže snížit během několika dní koncentraci formaldehydu v místnosti o více jak 70 % a to po dobu delší než 50 let Účinnost technologie Activ Air byla testována akreditovanými laboratořemi EUROFINS a Vito dle ISO snížení koncentrací formaldehydu sorpčními stavebními materiály

24 4. Čím zlepšit ovzduší Technologie Activ Air Doporučené interiérové nátěry pro Activ Air Co nejvíce prodyšné, tj. s co nejnižší hodnotou sd Ekvivalentní difúzní tloušťka Těsnost materiálu lze charakterizovat ekvivalentní difúzní tloušťkou sd, ta udává, jakou tloušťku v metrech by musela mít vrstva vzduchu, aby kladla vodní páře stejný difúzní odpor jako příslušná vrstva materiálu. Sd = μ. D [ m ] μ faktor difúzního odporu [-] d tloušťka použitého materiálu [m] Vhodné: Disperzní nátěry akrylátové Disperzní nátěry polyvinylacetátové Nevhodné: Nátěry na minerální bázi (vápenné, na bázi vodního skla) Hlinkové nátěry

25 Produkty s technologií Activ Air Sortiment Activ Air 4. Čím zlepšit ovzduší Modrá akustická deska MA(DF) Activ Air Stavební desky RB(A) Activ Air Konstrukční desky RigiStabil (DFRIEH2) Activ Air Akustické velkoplošné desky Rigiton Activ Air Akustické velkoplošné desky Gyptone BIG Activ Air Kazetové podhledy Gyptone Activ Air

26 5. Reference

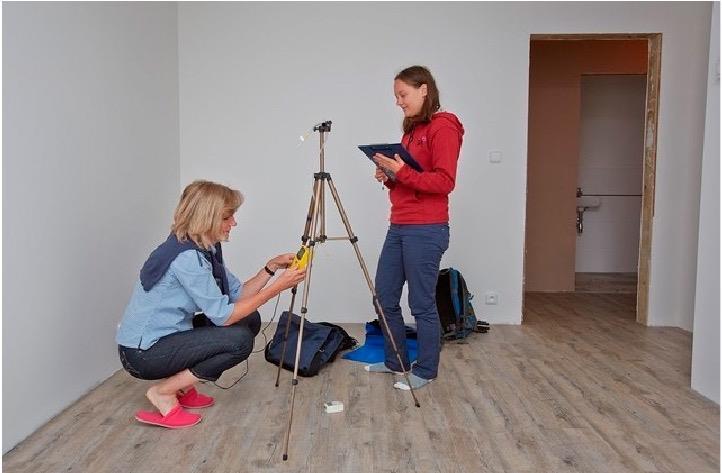

27 5. Reference Technologie Activ Air - jak probíhá měření Okál Kouřim měření před rekonstrukcí

28 5. Reference Technologie Activ Air - jak probíhá měření Okál Kouřim koncentrace formaldehydu před rekonstrukcí Ložnice 198 µm³ Pokoj. 121 µm³ Vyhláška MZČR č. 6/2006 sb. WHO limitní hranice 60 µm³ limitní hranice 100 µm³

29 5. Reference Technologie Activ Air - jak probíhá měření Okál Kouřim rekonstrukce Aplikovaná sádrokartonová deska RB(A) s technologií Activ Air Doporučený poměr: 1 m³ vzduchu = 1 m² desky AA

30 5. Reference Technologie Activ Air - jak probíhá měření Okál Kouřim měření po rekonstrukci

31 5. Reference Technologie Activ Air - jak probíhá měření Okál Kouřim koncentrace formaldehydu po rekonstrukci Ložnice 33 µm³ Pokoj. 28 µm³ POKLES V LOŽNICI O 84% POKLES V POKOJI O 77%

32 5. Reference Technologie Activ Air - jak probíhá měření Okál Fryšava měření před rekonstrukcí

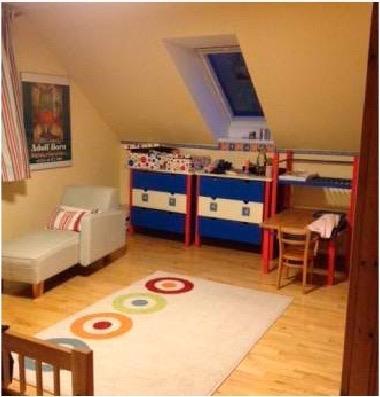

33 5. Reference Technologie Activ Air - jak probíhá měření Okál Fryšava rekonstrukce RB(A) Activ Air v dětském pokoji 85 m² Doporučený poměr: 1 m³ vzduchu = 1 m² desky AA

34 5. Reference Technologie Activ Air - jak probíhá měření Okál Fryšava měření po rekonstrukci

35 5. Reference Technologie Activ Air - jak probíhá měření Okál Fryšava koncentrace formaldehydu po rekonstrukci POKLES V DĚTSKÉM POKOJI O 84% Navýšení ceny o pouhých Kč oproti běžným deskám

36 5. Reference Technologie Activ Air - jak probíhá měření Okál Fryšava

37 Formaldehyd [ µg/m3 ] 5. Reference Technologie Activ Air - další reference Měření SZÚ Praha 4 Podolí, RD typ Okál 120 Ø 119,7 µg/m /12/14 Ø 71,9 µg/m 5/14/14 3 Dětský pokoj 63 m 3 Activ Air 30 m 2 Účinnost 40 % Pro maximální účinnost 70 % - na 1 m 3 vzduchu použít 1 m 2 desky Activ Air

38 5. Reference Technologie Activ Air - další reference MŠ Ratíškovice

39 6. Cenové porovnání

40 Rekonstrukce podkroví 5. Cenové porovnání Velikost 150m 2 Celkové náklady na rekonstrukci 250tis Kč Náklady navíc za SDK s funkcí Activ Air - 5tis Kč Novostavba RD - dřevostavba Velikost 4+1 Celkové náklady na výstavbu 2,5mil Kč Náklady navíc za SDK s funkcí Activ Air - 10tis Kč

41 DĚKUJI ZA POZORNOST Ing. Ludmila Mikolášová / Lukáš Bach divize Rigips
